Установка противотуманок (ПТФ) в штатное место Р11

Показано с 1 по 4 из 4
  1. #1
    VOVANыч
    Автор темы

    Установка противотуманок (ПТФ) в штатное место Р11

    Обсуждение темы ТУТ

    Итак, решил установить себе ПТФ, комплектация то самая богатая, вроде как SLX должны быть птф но их небыло. Проводка вся уже есть штатная, стоит в бампере.

    Так же проводка есть и в самых бедных комплектациях GX туда я тоже ставил родные туманки с подрулевым, и все работало.


    Что для этого надо:
    1. Сами ПТФ (левая: 26155-2F025 , правая: 26150-2F025) со скобой и болтом крепления.
    2. Заглушки к ним закрываюшие болт крепления (левая: 26157-2F000 , правая: 26152-2F000)
    3. Подрулевой левый переключатель с режимами под передние и задние птф
    4. Реле под капот, то что около правого крыла, синюю релюху. (код реле: 25230-9F900). Можете купить его или же взять с разборки.

    Для начала разберем ПТФ (заметьте это не мои, это взял как пример просто) и помоем их, отмоем от пыли и грязи.

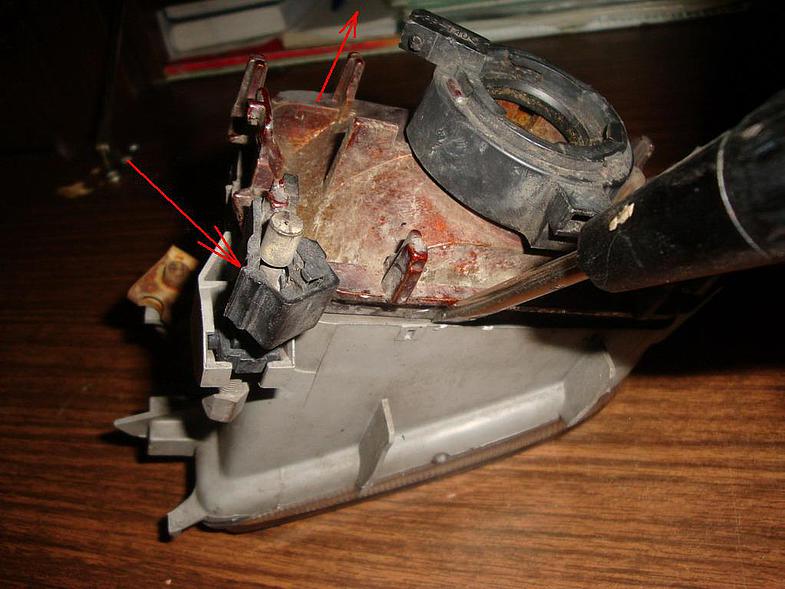

    Сначала отщелкиваем защелку на регулировочном болте, отсоединяем болт,

    Установка противотуманок (ПТФ) в штатное место Р11-158284966.jpg

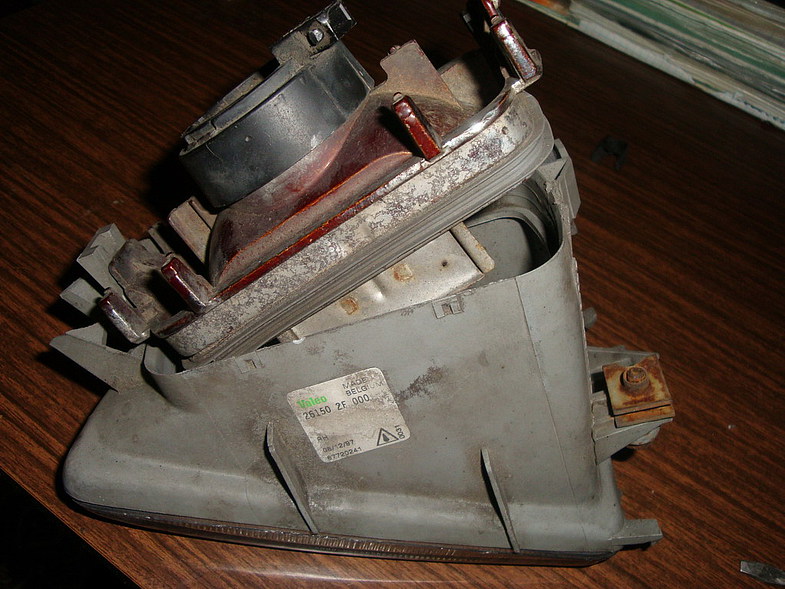

    и тянем за отражатель потихоньку и отсоединяем его от корпуса

    Установка противотуманок (ПТФ) в штатное место Р11-158284968.jpg

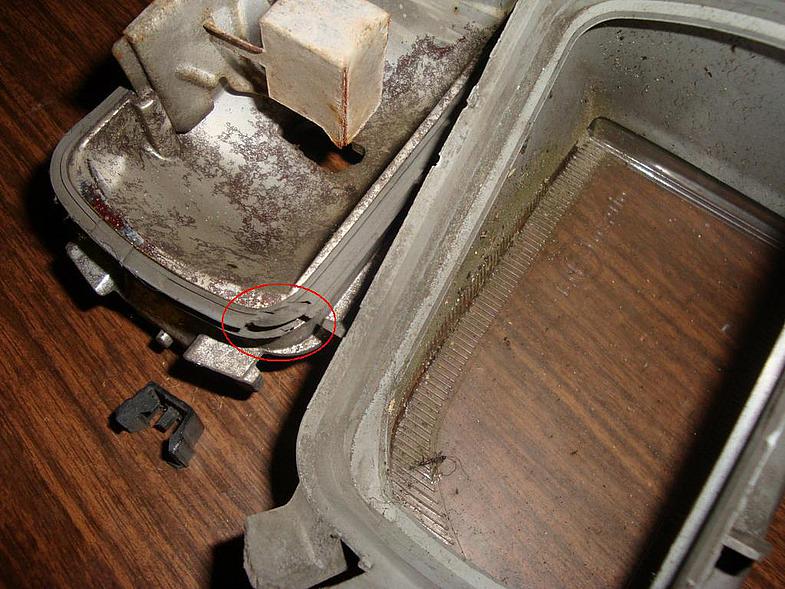

    А сняв отражатель он весь в ржавчине, зададим вопрос а почему?
    Да потому что попадает влага, пыль, песок, а как? а вот через рваную резинку уплотнитель. Так что если она порвана замените, или замажьте герметиком. Помыв их, вытираем все насухо, и собираем в обратном порядке

    Установка противотуманок (ПТФ) в штатное место Р11-158284971.jpg



    Ну теперь начнем установку ПТФ
    Сначала поставим подрулевой переключатель. Для этого нужно снять верхнюю панель над рулем, снизу откручиваем 5 саморезов, опускаем руль до конца вниз и вытаскиваем ее.

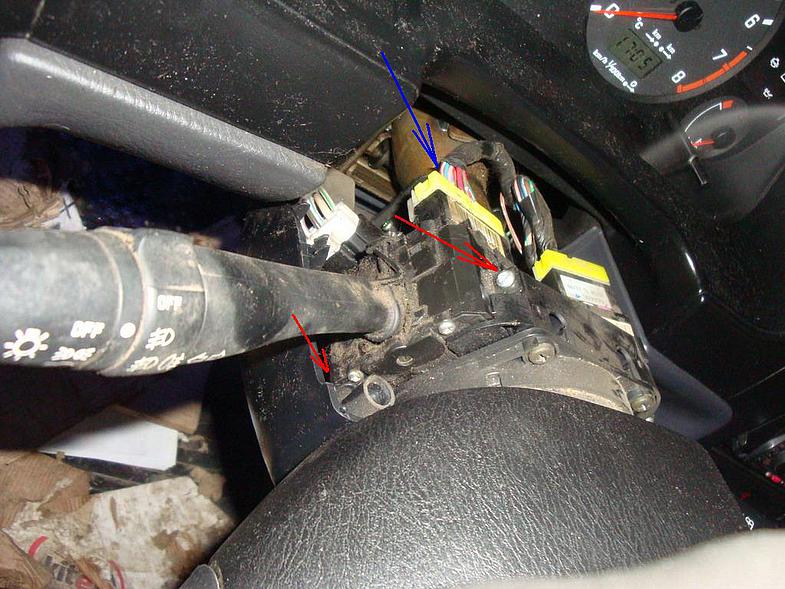

    Далее видим два винта крепления переключателя (бабочки), нижнюю панель снимать не обязательно просто достаточно отогнуть ее и подлезть отверткой можно.
    Когда открутили вынимаем его, отсоединяем клему (синяя стрелка) и вставляем в новый, клемы идентичны.

    Установка противотуманок (ПТФ) в штатное место Р11-158284824.jpg

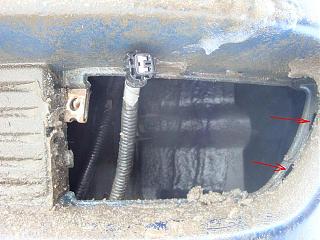

    Итак, берем плоскую отвертку, подцепляем заглушку ту сторону что ближе к центру авто.

    Далее находим разъем птф, и очищаем его от грязи.

    Вставляем скобу на место. И когда будете ставить птф смотрите чтобы край зашел ровно в пазы. Подключаем клему, вставляем птф и прикручиваем болтом на 10. И ставим заглушку.

    Установка противотуманок (ПТФ) в штатное место Р11-158284830.jpg

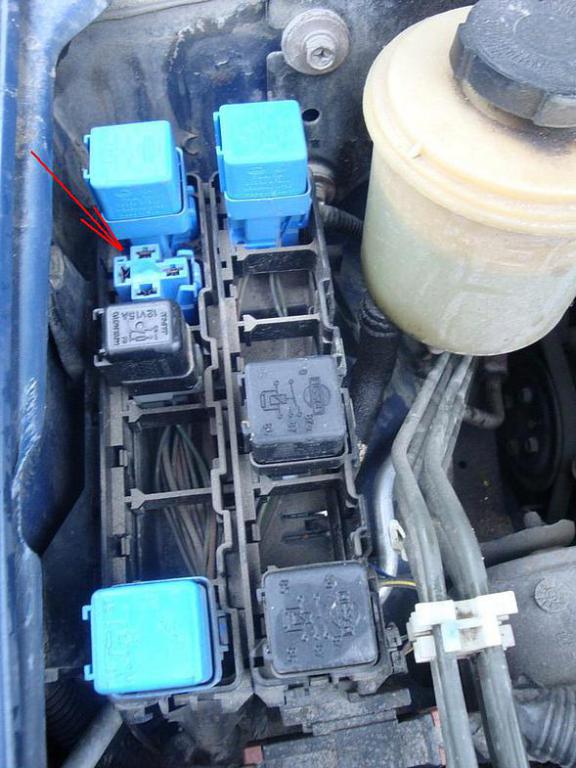

    Потом открываем капот и вставляем реле вот сюда, там пустое место, как раз под птф.

    Установка противотуманок (ПТФ) в штатное место Р11-158284832.jpg

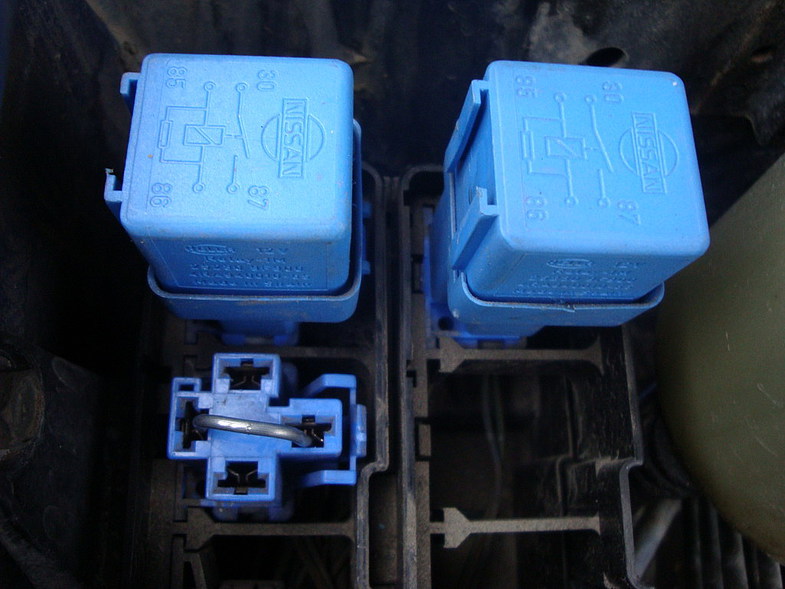

    Можно обойтись и без реле, сделать так чтобы птф включались всегда, не только при габаритах, просто замыкаем контакты реле чем нибудь, я замкнул гвоздем. работает. НО потом почему то зажег их, поехал и они перестали выключаться, странно до этого все работало, пришлось снимать перемычку как найду реле буду ездить с ними.

    Установка противотуманок (ПТФ) в штатное место Р11-158284835.jpg


    Ну и все, идем и проверяем, птф работают при включеных габаритах, кстати и задние стали работать при габаритах а не при ближнем как раньше ???

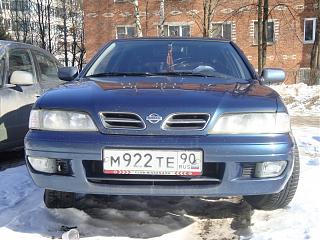

    Вид преобразился

    Установка противотуманок (ПТФ) в штатное место Р11-ba18cbd2fa86.jpg


    Вот так светят ПТФ ночью при хорошей настройке их, так чтобы граница света не поднималась высоко и не слепила водителей.

    Установка противотуманок (ПТФ) в штатное место Р11-d0d0d045b853.jpg


    А тут сравните как светят ПТФ в купе с ксеноном 5000К. Освещение стало намного лучше, стало комфортнее ездить на неосвещенных трассах, освещение обочины увеличилось, да и перед мащиной стало больше света (фотографии не покажут всей прелести противотуманных фар). Они светят даже ярче чем у наших ВАЗов ближний свет теперь я доволен как слон

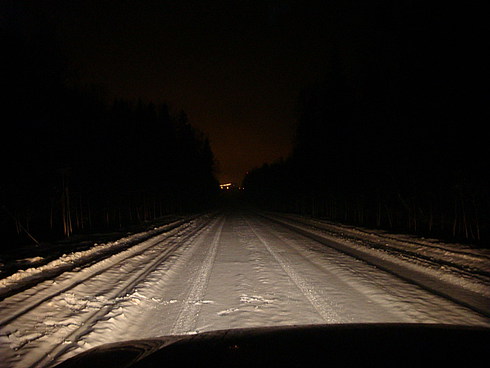

    1. Просто ксенон.........................................2. Ксенон + ПТФ

    Установка противотуманок (ПТФ) в штатное место Р11-179122461.jpg
    Установка противотуманок (ПТФ) в штатное место Р11-179122460.jpg

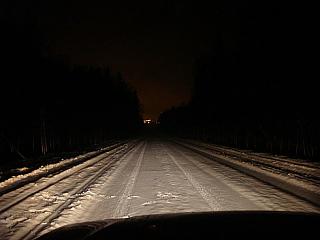

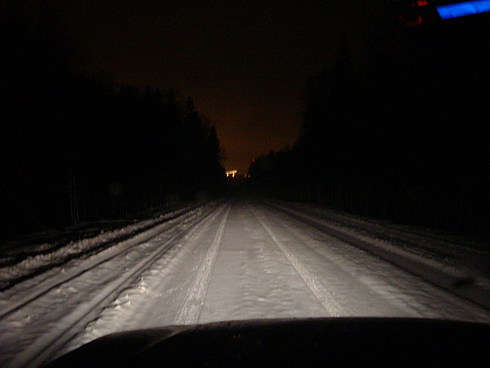

    1. Ближний Philips H1 Crystal Vision 4300K........ 2. Ближний + ПТФ

    Установка противотуманок (ПТФ) в штатное место Р11-179122463.jpg
    Установка противотуманок (ПТФ) в штатное место Р11-179122462.jpg



    А теперь небольшой отчет для тех кто хочет ставить японские птф, там подругому крепить надо.

    Цитата Сообщение от COS20 Посмотреть сообщение

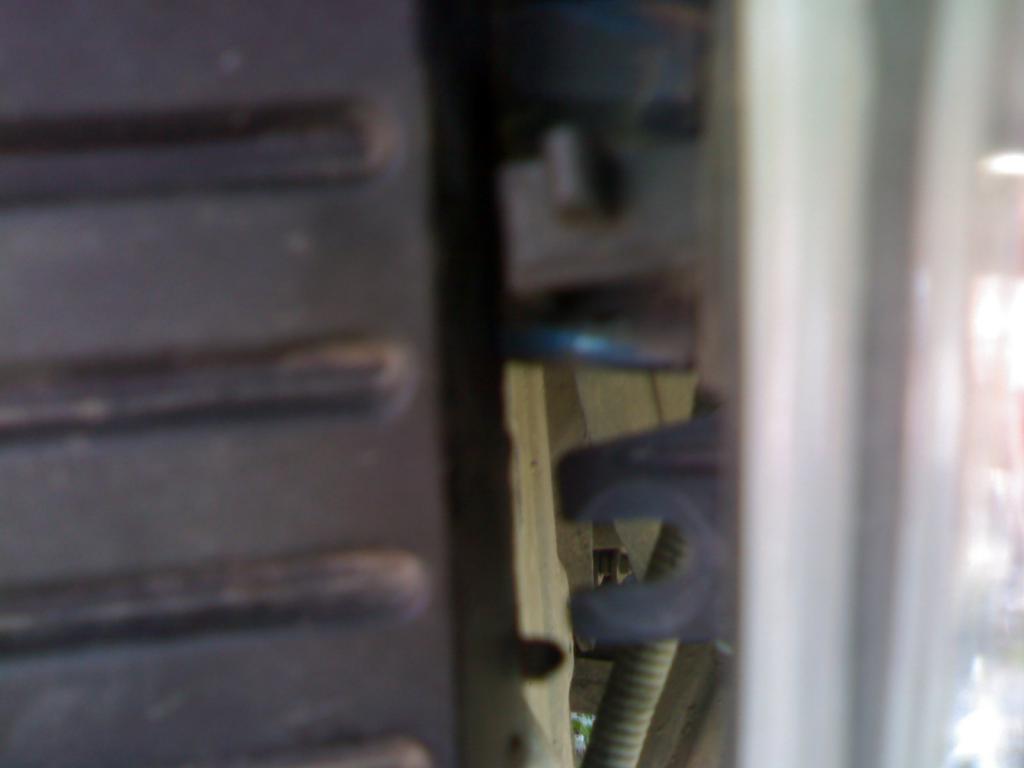

    Ну вот..на выходных надумал поставить птф..Вставил птф в разъем..крепление ПТф ниже чем ушко в бампере..


    Установка противотуманок (ПТФ) в штатное место Р11-2d725f95b49e.jpg

    В итоге заметил что кромка на птф четко находится на одном уровне с ушком на бампере..

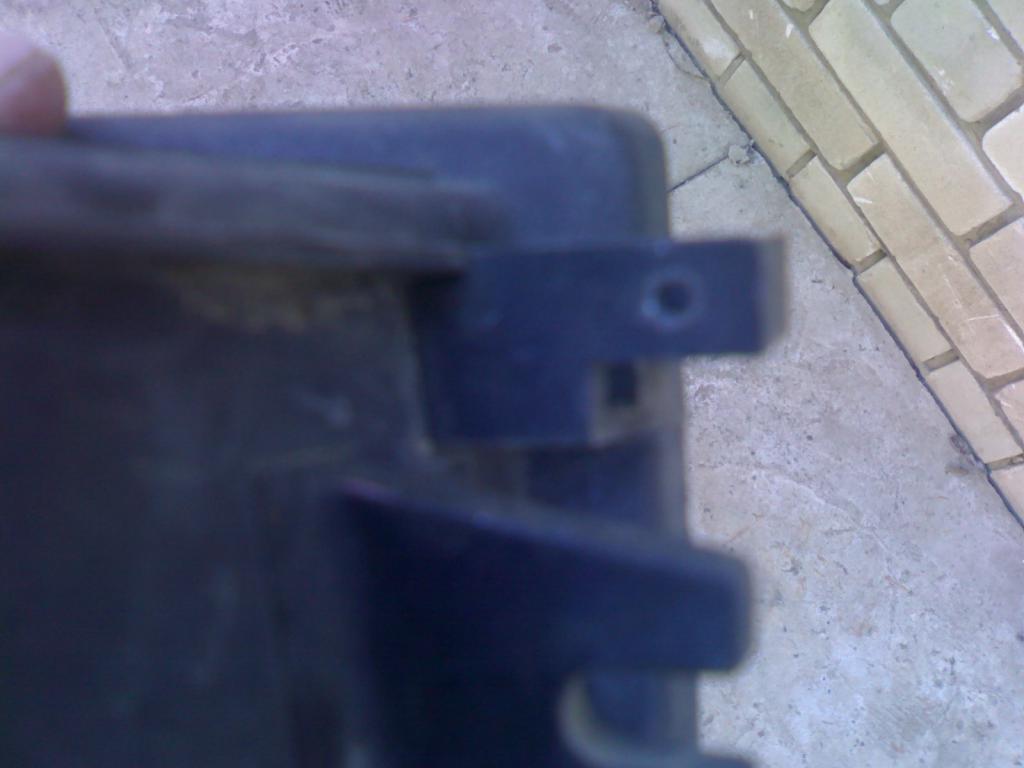

    Взял сверло..просверлил под шуруп крепежный(от сайдинга осталось)..25мм был..обрезал немного..


    Установка противотуманок (ПТФ) в штатное место Р11-2d59a6455756.jpg



    Еще сделал пластины пластиковые..20*30мм,прикрутил их к креплению родному ПТФ..с внутреней стороны..в итоге проехал 650км..все держится железно.
    Цитата Сообщение от casper Посмотреть сообщение
    спасибо DimaSSу, туманки получил и уже поставил правда с небольшими переделками,для начала нужно увеличить немного боковые отверстия,куда вставляется туманка,на японских крепления потолще,чем на европейских

    я отверстия немного ножом вырезал

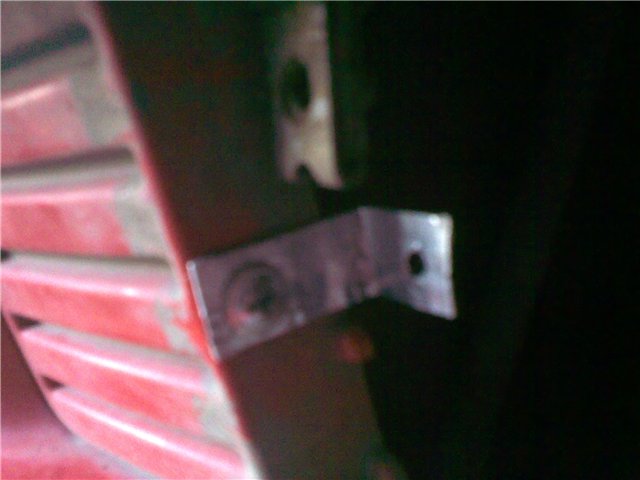

    потом нашел в гараже кусок жести, вырезал и сделал уголок, просверлил две дырки под саморезы и прикрутил на уровне крепления японской туманки, у них крепления немного ниже,чем на европе(в будущем хочу найти хорошие уголки,потолще просверлить дырки и нарезать резбу под болты или винты,особенно в местах крепления с туманкой,так понадежней будет),хотя и так пока мертво держатся8)если часто не откручивать,то и так будет держаться

    Установка противотуманок (ПТФ) в штатное место Р11-2421fc72f20c.jpg

    потом вставил лампочки в туманки(лампы Н3), обрезал старые разъемы и соединил провода с новыми разъемами при помощи паяльника(просто на японских разъемах оставались маленькие по длине проводОчки) и заизолировал.....

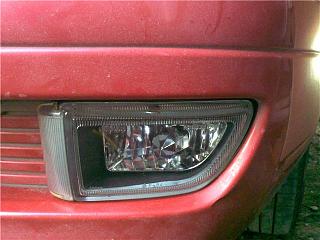

    и наконец поставил туманки на место
    светят намного лучше.....я так спешил поставить новые туманки,что забыл для примера сфотать как светять старые,чтоб потом сравнить....позже сфоткаю как светять новые и выложу фото,правда может придется еще отрегулировать свет??? а вообщем выглядят на машине прикольно,мне нравиться

    Установка противотуманок (ПТФ) в штатное место Р11-f70186f271f1.jpg
    Последний раз редактировалось VOVANыч; 25.08.2015 в 23:56.

  2. #2
    Lux
    Участник

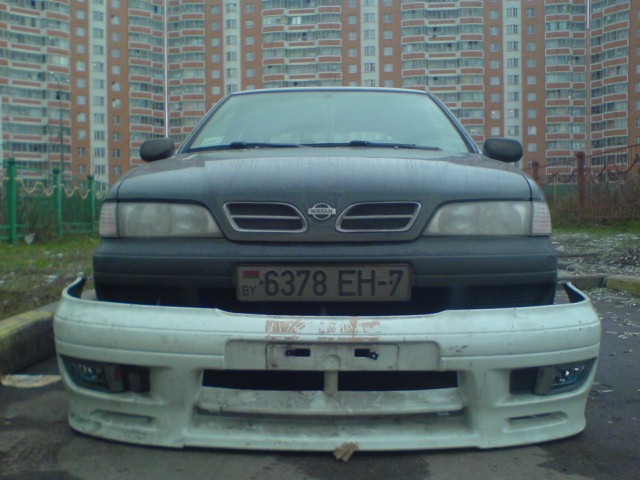

    Вова - я начну пожалуй с самого начала, заказали 2 бамера от Ниссан camino у Dimassa с Новосиба - рванули с Минска в Москву на склад - забрали. так я стал обладателем японских туманок и бампера на европейской примере SLX


    Установка противотуманок (ПТФ) в штатное место Р11-cc81f730a17e.jpg

    скажу сразу - японские ПТФ - отличаеются по креплениям и фишками (+\-) подключения контактов. В японском ICHICON пучок света регулируется по высоте, в европейских ПТФ такое вроде тоже есть. Заглушки в европейских ПТФ на винту. в Япан на защелках.лампы H3 против Н1европа




    была приобретена дополнительна ручка переключения ПТФ - в SLX моей комплектации такой не было. (только вкл заднего ПТФ) и реле в блок реле.(место было свободное под него)




    перекраска бампера и установка его на авто..






    через пол года я вместо галогенок - поставил ксенон 6000К--отрегулировав его по высоте--смотрится днем и светит ночью просто мега!!



    через год на скорости 90 (опаздывал в театр) - я сбиваю собаку - туманка нах....ксенон жив..



    звонок Dimassy в Новосиб - 3 недели и я снова с туманкой!!! респект - просто в Беларуси таких 2 бампера и 4 туманки)) (у меня и моего друга Zhuk)/
    Последний раз редактировалось VOVANыч; 25.08.2015 в 23:57.

  3. #3
    виталий игоревич
    Участник

    Post

    Пошел в магазин подобрал противотуманки за 650 рублей (название не помню прошло уже год а коробку выкинул) и купил комплект для подключения противотуманных фар на ВАЗ 2115 с кнопкой за 200 рублей.
    1.Снимаем заглушки и сверлим фрезой отверстия чуть больше чем сами противотуманки
    2.Вырезаем из текстолита две пластинки для крепления противотуманок
    3.Снизу заглушек сверлим отверстия и крепим к ним текстолитовые пластинки
    4.Прикладываем противотуманки и по месту подгоняем (мне пришлось немного расточить отверстие под противотуманки и с одной стороны обточить крепеж так как он стоит вплотную к заглушкам а они внутри не прямые а волнистые)
    5.Крепим крепеж к текстолитовой пластинке и вставляем противотуманку
    6. Делаем из пластика кольцо и приклеиваем на двухстороннем скотче или клее на лицевую часть тем самым убираем убирая щели промеж противотуманки и заглушки
    7. Устанавливаем кнопку и проводим проводку для подключения противотуманок( я установил кнопку в большую заглушки и сделал что противотуманки включаются только при включенных габаритах
    На изготовление противотуманок у меня ушло 4 час и 1,5 часа на подключение.
    В принципе регулировать мне их не пришлось, и на техосмотре не докапываются мне нравится.
    Сейчас хочу замутить другие с заглушками от калины по моему по размерам они одинаковые ну если что то можно подогнать а то в эти противотуманки ксенон не влазиет.

  4. #4
    escapism
    Старожил
    Добавлю инфу по P11-144.

    Задача: Установить ПТФ на машину, где изначально не было ПТФ.

    Потребуется:
    1) Две ПТФ с патронами.
    2) Подрулевой переключатель левый с возможностью включения передних ПТФ.
    3) Реле 25230-9F920 (!!!)
    4) Две лампочки для ПТФ.

    Все проделываем точно также, как описал Вованыч, но!!! Следует учесть, что реле для ПТФ в РЕСТАЙЛЕ P11 (P11-144) устанавливается в САЛОНЕ! (Там где салонные предохранители).
    Последний раз редактировалось escapism; 15.12.2013 в 13:58.
