Ремонт ЭБУ изза сгоревшего РХХ QG18De

Показано с 1 по 1 из 1
  1. #1
    tarik
    Автор темы

    Exclamation Ремонт ЭБУ изза сгоревшего РХХ QG18De

    Обсуждение по теме

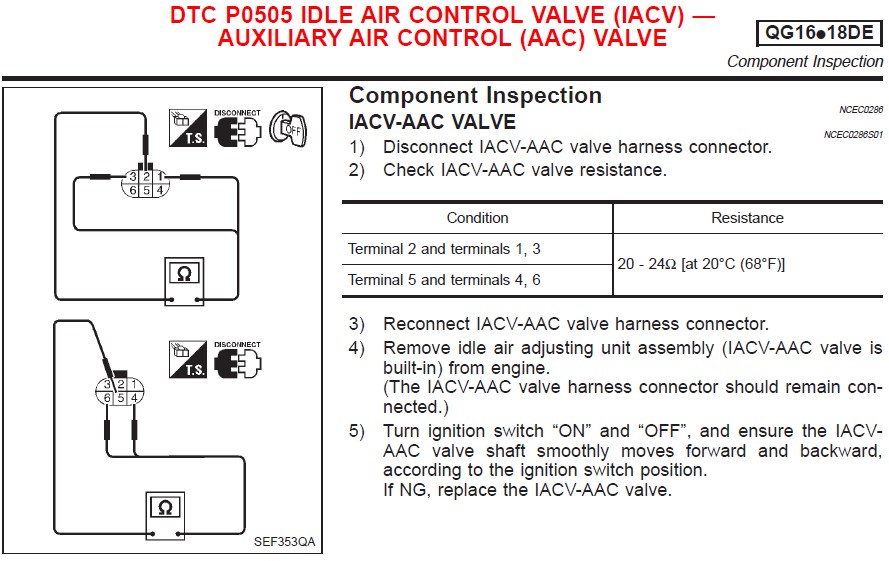

    Проверка рхх при подключении как на схеме должно выдавать 24 кОм
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-281-jun.-06-21.52.jpg Ремонт ЭБУ изза сгоревшего РХХ QG18De-27.jpg

    Настигла и меня почти год назад неприятность,изза прокладки рхх (16618-2Y010 кольцо + прокладка клапана 16618-4M501)за время почти 10 лет ее никто не менял и она прохудилась и клапан холостого хода залили антифризом
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-26.jpg

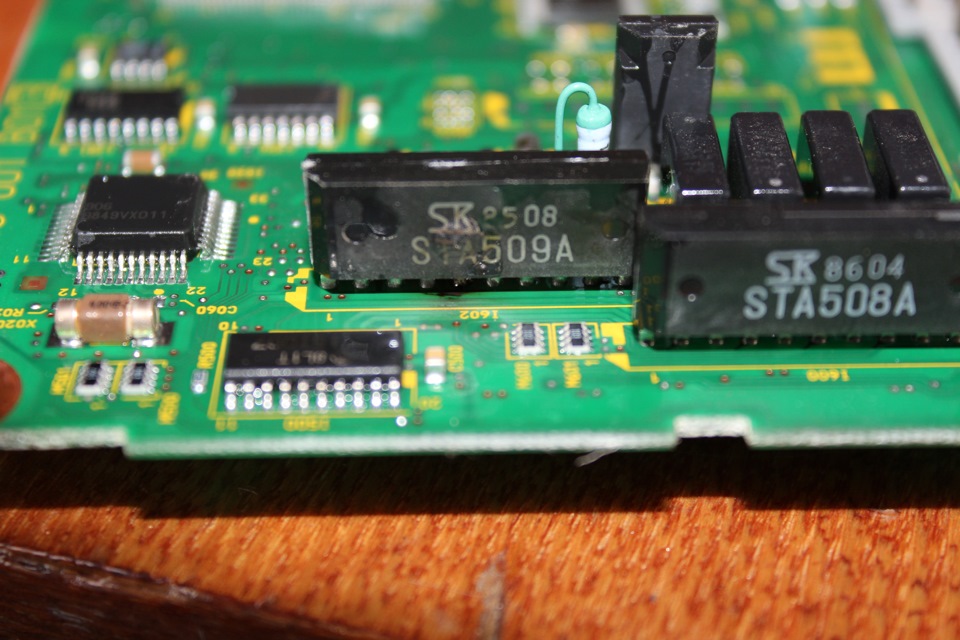

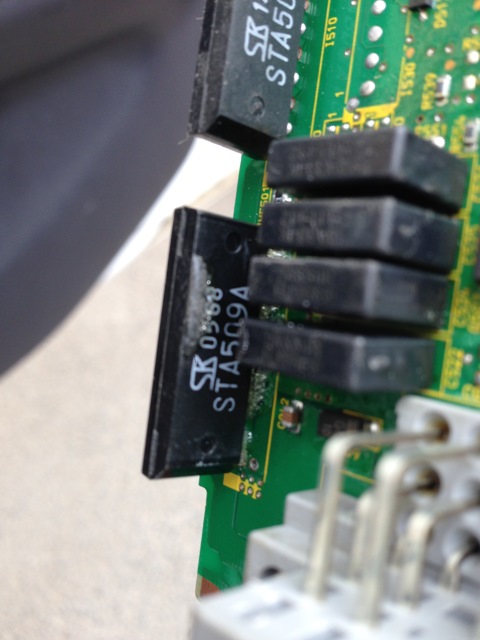

    в нем понятно из за коротыша сгорела обмотка.Узел я вам хочу сказать не из дешевых(23781-7J602)Стали бешено пригать обороты с 1500-2700-1500 ритмично причем,ну это я думаю у каждого по разному.ну и вот почти год спустя я решил заморочится и решить эту проблемму,поехал на разборку купил кхх от Альмеры QG15(С лева родной с права от Альмеры) при том что двиг у меня 1.8!Поставил та же картина что и год назад-обороты прыгали(((тут я решил снять Эбу и правильно сделал,увидел что сгорел микрик STA509A который отвечает за работу кхх,дого не думая залез в сеть и по поиску нашел точно такую же микруху,благо была в наличии,купил цена его составила почти 250 рублей.далее буду описовать процесс.
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-20.jpg
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-21.jpg
    Вложение 91162
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-23.jpg
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-24.jpg
    Ремонт ЭБУ изза сгоревшего РХХ QG18De-25.jpg

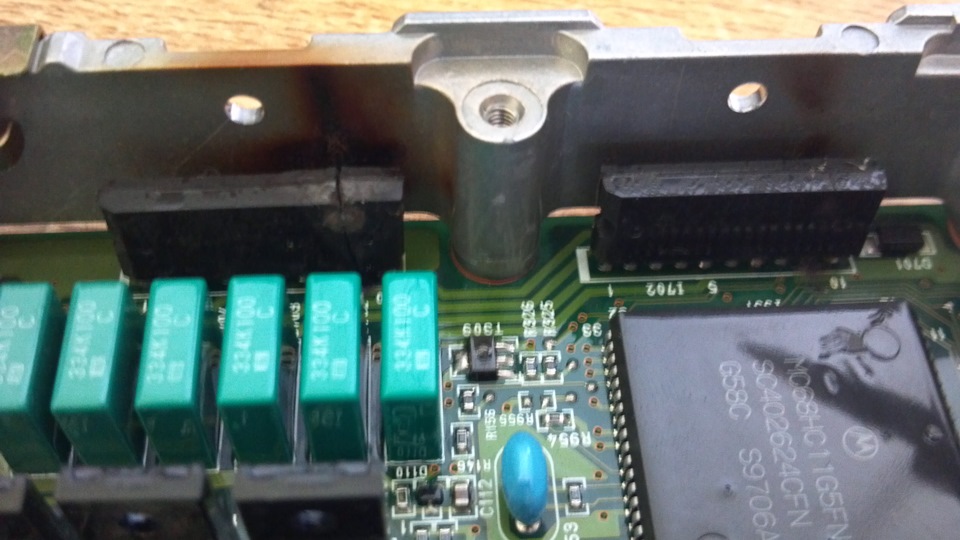

    Сгоревшую микросхему ломаем так чтоб остались только ножки,так нам будет легче их выпаевать
    Выпаеваем ножки их 10 штук,тока аккуратно чтоб не повредить близ идущие дорожки,при чем выпаевать надо так чтоб оставалось отверствия,в них ми вставим новую микросхему
    Вставляем новую схему,ничего доделывать-переделывать не надо просто вставляем её на место старой и АКУРАТНО ЧТОБ НИЧЕГО НЕ ЗАКОРОТИЛО-ЭТО ВАЖНО!!!ВСЕ 10 НОЖЕК НИВКОЕМ СЛУЧАЕ НЕ ДОЛЖНЫ СОПРИКАСАТСЯ!!!!! ЗАПАЕВАЕМ ВСЁ ОБРАТНО!!!!
    Есть еще вариант если не нашли микросхему STA509A впаять в ее место Четыре транзистора IRFZ44N (ссылка http://foto.drom.ru/4524/) но я не стал заморачиватся!Вообщем проделал я всё и у меня получилось!!!!!!!Появились прогревочные обороты,вообщем всё как надо))))поверте это существенная экономия!!!!б\у эбу стоит порядка 10тыщ,завтра поеду сниму ошибку,если что отпишусь.если что интересует спрашивайте.Оставляю только фото сгоревшей схемки,там в принципе всё понятно.Желаю всем удачи))
    Большое спасибо вингроуд форуму,почерпнул много полезной информации(ссылка на топик по ремонту эбу http://www.wingroad.ru/forum/index.php?topic=3157.0)
    Вложение 11523
    Вложение 11524
    Ну вот и сделал последний штрих-стерли ошибку,тепер бесячий чек не горит
