Ремонт мотора вентилятора охлаждения

Показано с 1 по 1 из 1
  1. #1
    Hoholl
    Автор темы
    Сегодня поставил второй вентилятор и стало вобще все гуд. Дело было в нем. Предохранитель цел, оба карлсона крутятца. Ниже отчет о ремонте.

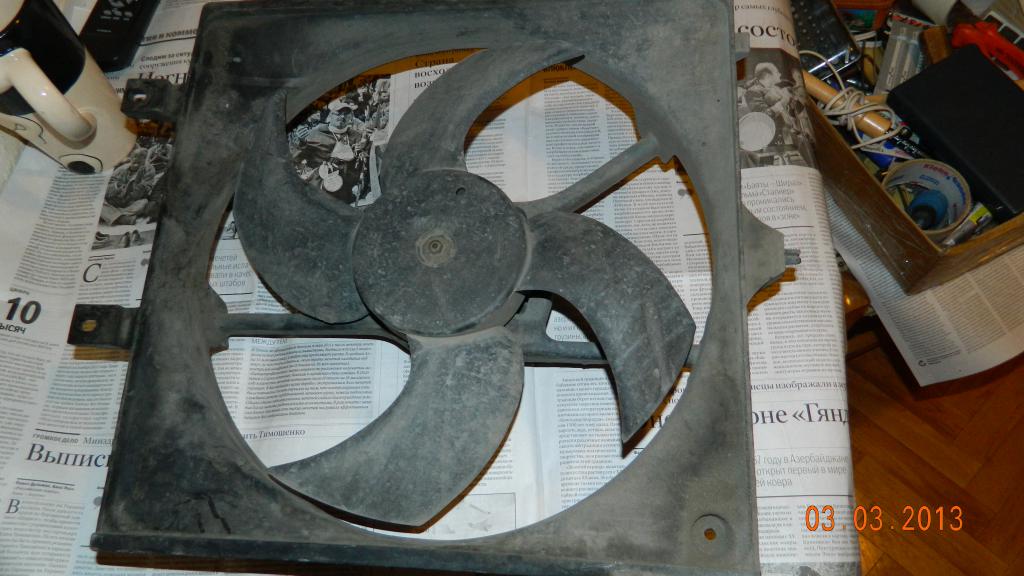

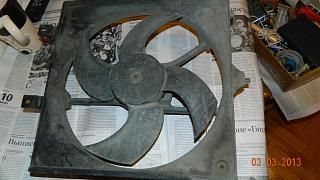

    Снимаем вентилятор с машины.
    Вложение 44586
    Вложение 44587

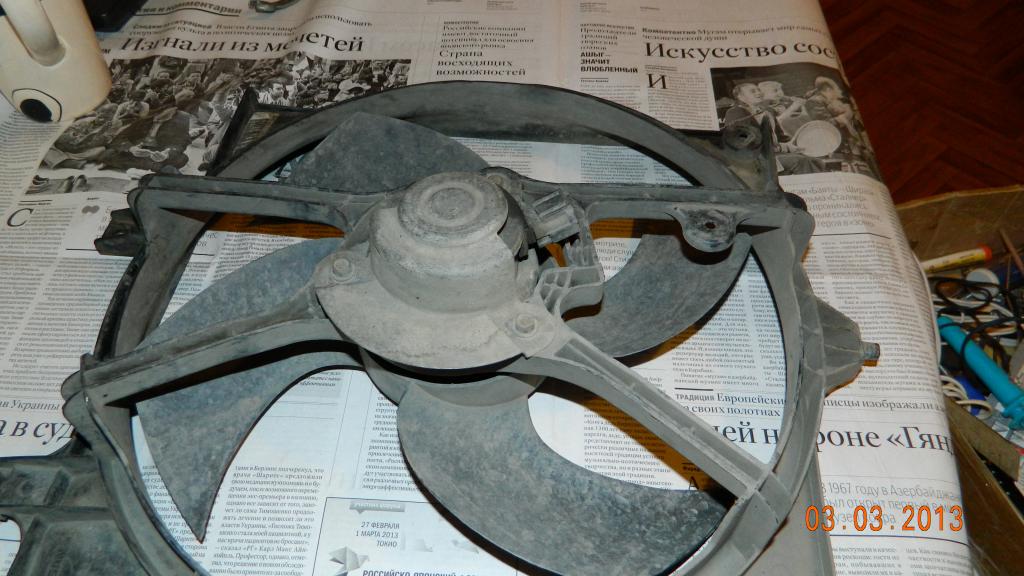

    Откручиваем три болта (головкой на 8) и отсоединяем корпус от электродвигателя.
    Вложение 44588

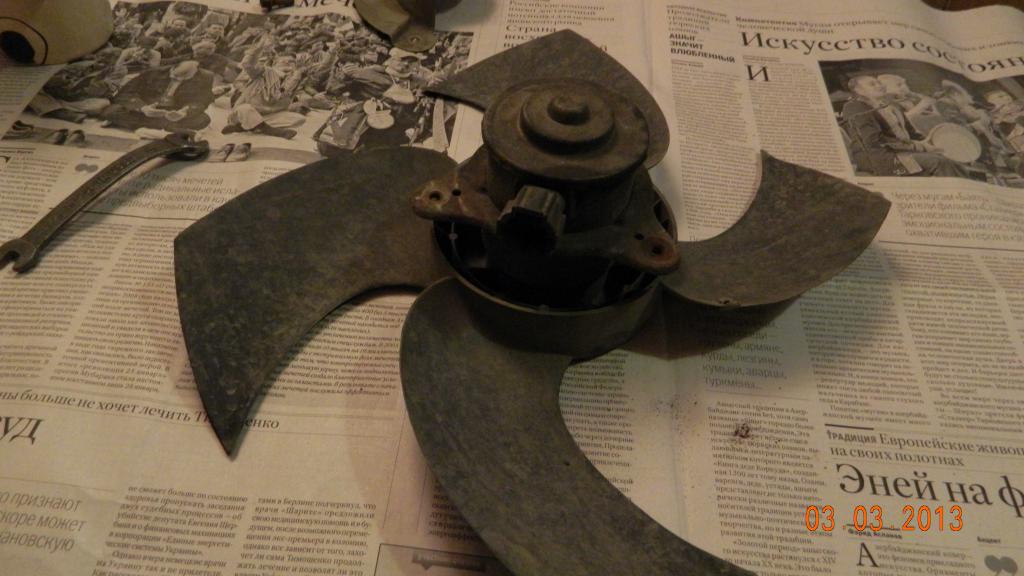

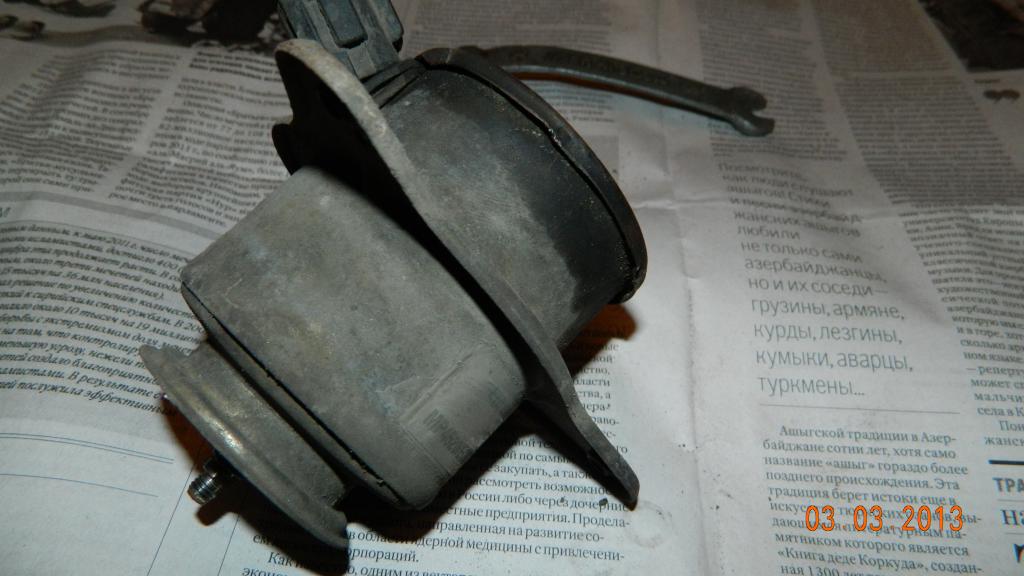

    Откручиваем гайку, удерживающую крыльчатку вентилятора. Внимание здесь резьба левая, т.е. откручиваем по часовой стрелке. Не перепутай. Остался в руках один электродвигатель.
    Вложение 44589
    Чтобы раскрыть электродвигатель необходимо развальцевать заднию крышку. Это я сделал плоской отверткой, плюс крышка сидит дополнительно на клею (я так понял для герметичности, все токи лужи и агрессивная среда)
    Вложение 44590

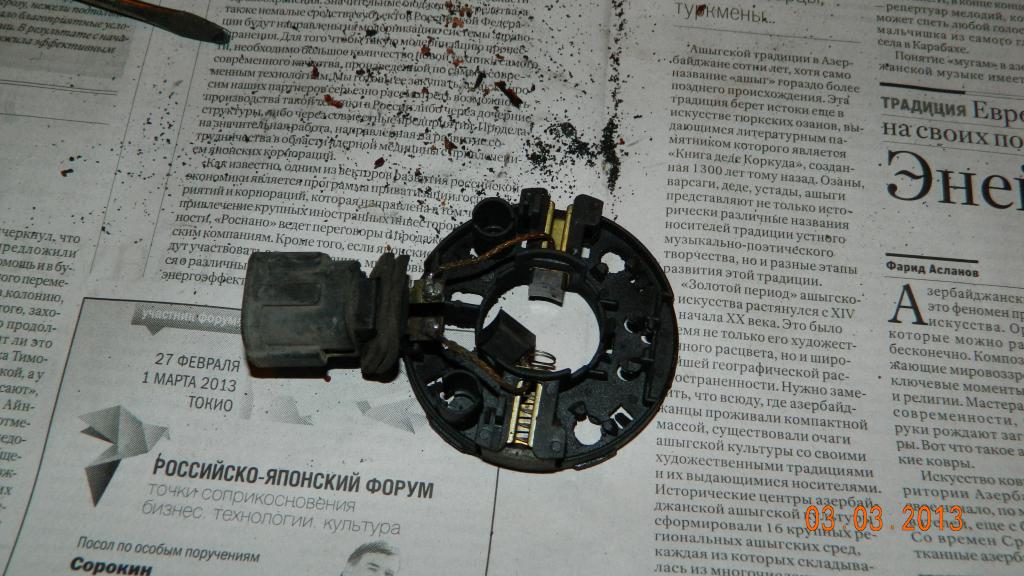

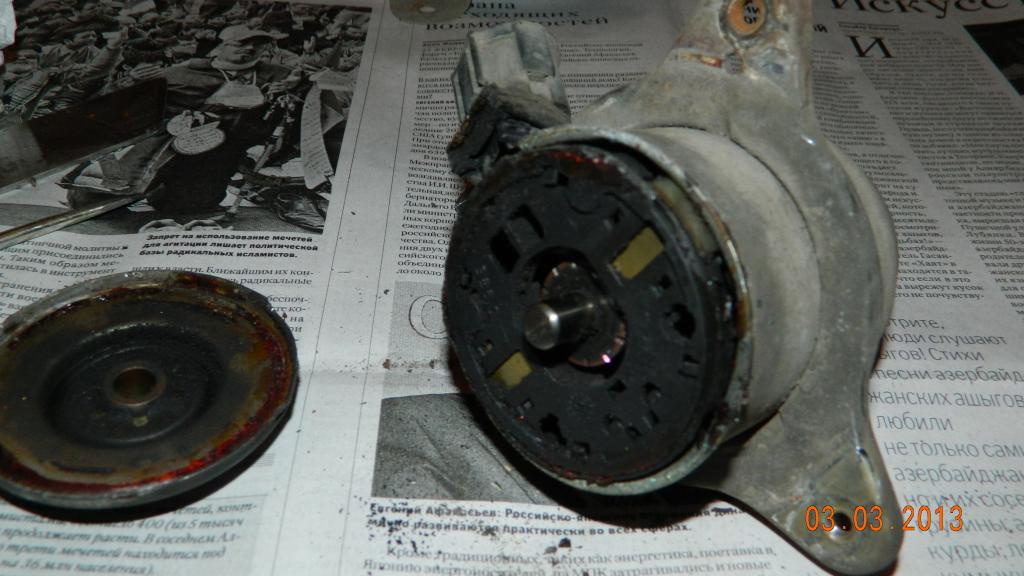

    Сняв крышку, видим щеточный узел. Щеточный узел (ЩУ) просто лежит на упорах и вынимается рукой без усилий. Чтобы полностью вытянуть ЩУ нужно либо вытянуть щетки, либо вытянуть разьем клемы из корпуса эл. дв.
    Вложение 44591

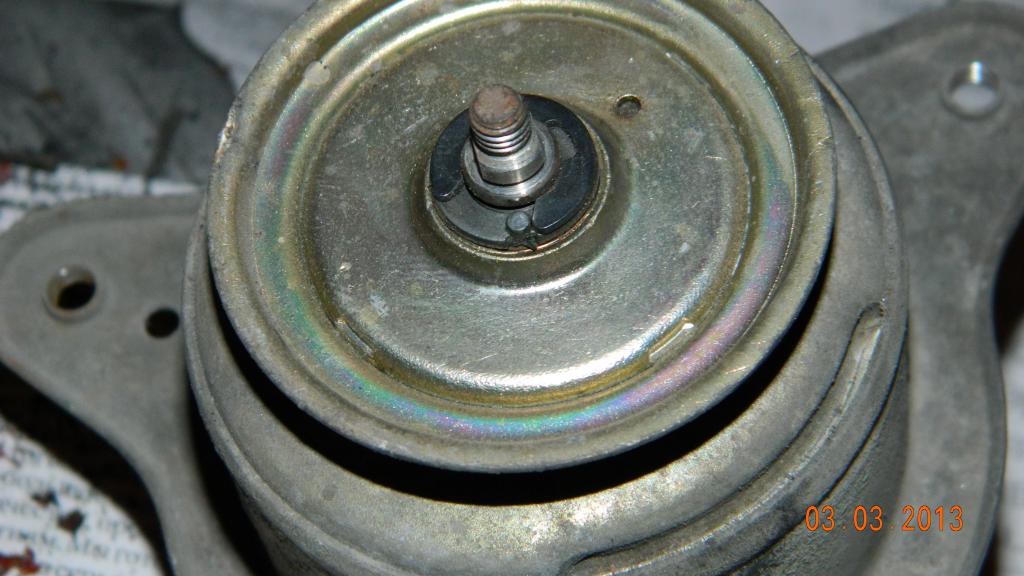

    Чтобы вытащить якорь эл. дв. снимаем стопорное кольцо с вала якоря
    Вложение 44592

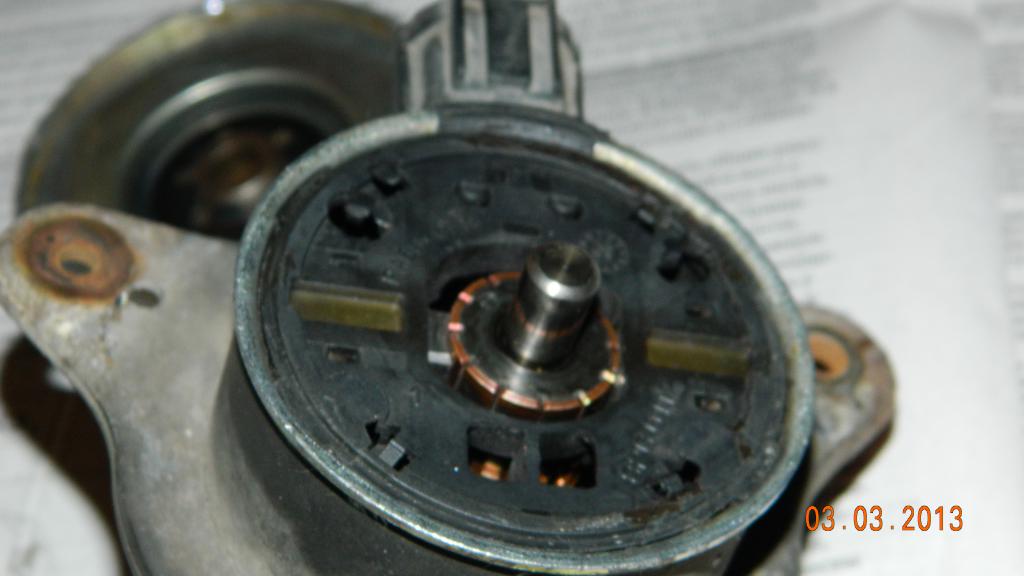

    И вынимаем якорь из статора. Придется приложить не мало усилий, так как статор два сильных магнита.
    Все вычистив от графита стертых щеток, протерев коллектор ротора спиртом. Собираем в обратной последовательности.

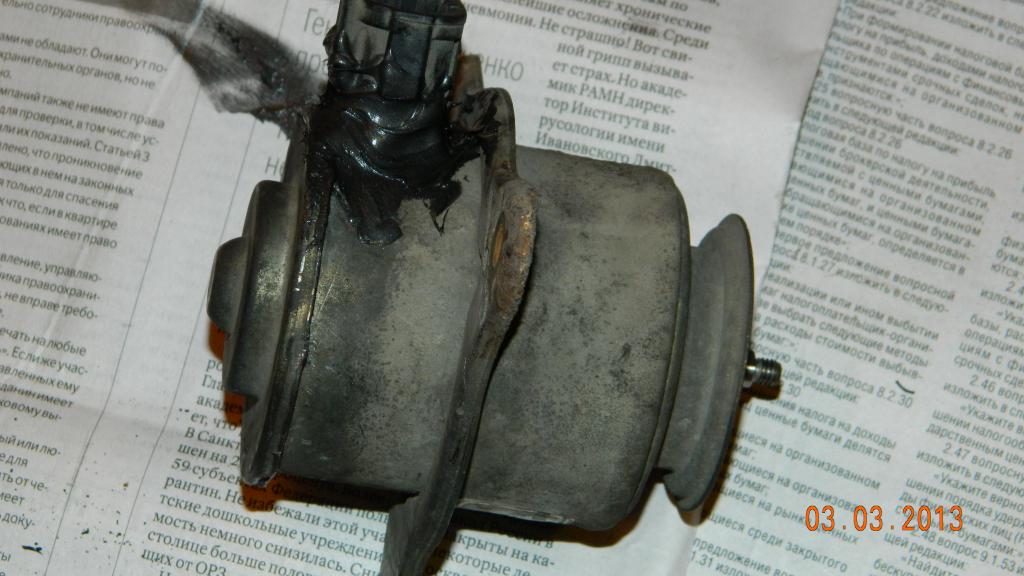

    Заднию крышку эл. дв. я посадил на очень крепкий герметик и завольцевал. Поставив крыльчатку на место перед закручиванием гайки я капнул на резьбу каплю супер клея (под рукой не оказалось резьбового герметика). При ее откручивание очень сильно похоже что на заводе ее закручивали на резьбовой герметик. Оно и понятно радиатор вот он, перед ним.
    Вот и весь ремонт эл. дв. вентилятора.

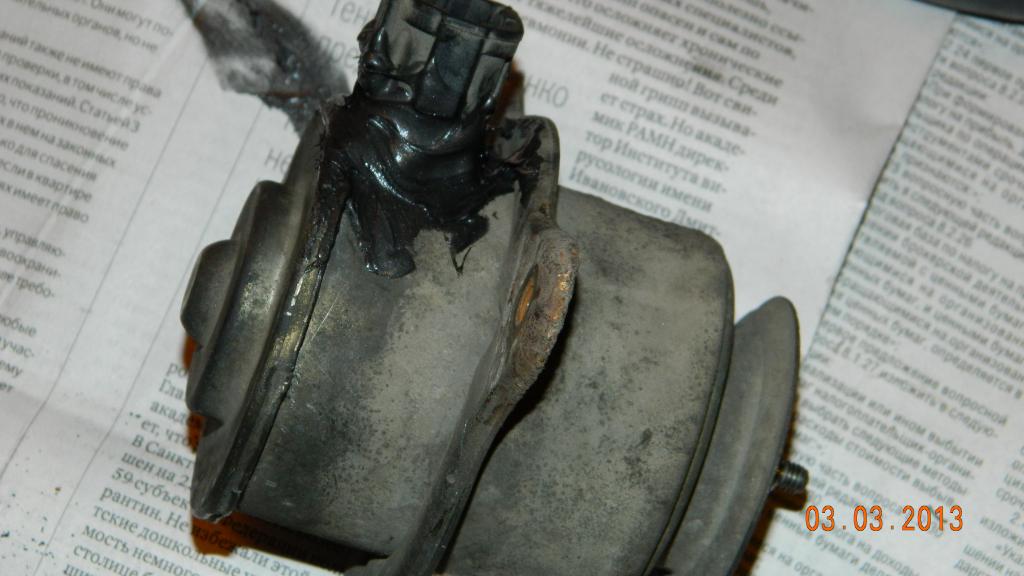

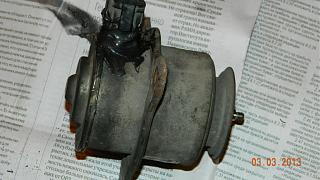

    Разобрав двигатель, в нутри он был состояние нового. Щеток осталось примерно треть, это хватит на мой век. А коротил он у меня из-за выломанной мамы клемы. Приглядевшись можно увидеть на первых фото. Которая касалась контактами щеток корпуса эл. дв. И не держалась в корпусе нормально. Вылечил это, приклеив маму этим же ядерным герметиком до корпуса
    Вложение 44594
    Миниатюры Миниатюры Ремонт мотора вентилятора охлаждения-dscn3416.jpg   Ремонт мотора вентилятора охлаждения-dscn3417.jpg   Ремонт мотора вентилятора охлаждения-dscn3419.jpg   Ремонт мотора вентилятора охлаждения-dscn3420.jpg   Ремонт мотора вентилятора охлаждения-dscn3422.jpg

    Ремонт мотора вентилятора охлаждения-dscn3423.jpg   Ремонт мотора вентилятора охлаждения-dscn3424.jpg   Ремонт мотора вентилятора охлаждения-dscn3425.jpg   Ремонт мотора вентилятора охлаждения-dscn3426.jpg   Ремонт мотора вентилятора охлаждения-dscn3427.jpg

    Последний раз редактировалось Moroz; 06.03.2013 в 10:58.
