Подключение штатных кнопок на руле к Pioneer или Sony

Показано с 1 по 1 из 1
  1. #1
    nikitadm
    Автор темы

    Lightbulb Подключение штатных кнопок на руле к Pioneer или Sony

    Давно хотел управлять магнитолой с руля. на трассе, слушая, например, радио, очень сильно напрягает постоянно искать станции.
    в моей комплектации кнопок на руле не было, да и вообще, на сколько мне известно, у рестайлинговых Пример 2000го года выпуска не было такой опции.

    Когда-то был приобретён руль от Примеры 2002 года с кнопками, но ставить было бессмысленно, т.к. магнитола не поддерживала такую плюшку.

    о переделке самого руля рассказывать не буду, но повозиться пришлось нормально...

    Пару недель назад был приобретён Пионер 7500SD с разъёмом подключения джойстика (обыкновенный миниджек (3,5 мм)), ну а на больших выходных грех было не заняться установкой.

    Один товарищ (близкий к авто звуку) уверял меня, что нужно покупать переходник (стоит порядка 100$), либо отдавать специалистам на переделку штатных кнопок... Врушки

    всё делается элементарно, нужны только резисторы и штекер от наушников. Идём в магазин специализированный, либо ищем в загашнике, как я. а! чуть не забыл - текстолит ещё нужен. ну или так на проводках резисторы спаять можно.

    для каждой функции соответствует определённый диапазон кОм, обратите внимание - именно кОм! А у штекера задействованы только два контакта - общий (нижний) - земля и верхний - сигнальный.

    номиналы в кОм:

    SRC == 0.5-2.3
    ATT == 2.4-4.7
    Track_Next == 6.7-9.3
    Track_Prev == 9.5-12
    Vol_Up == 13.5-19.5
    Vol_Dn == 19.6-29.4

    Советую подбирать резистор соответствующий середине диапазона, т.к. у них есть свои погрешности при разной температуре. Я с третьего раза подобрал оптимальный
    Сначала я подбирал методом тыка, но это долго. потом нашёл данные номиналы. Так же методом тыка были найдены ещё 2 функции - клавиша "назад" (где-то за 30 кОм) и клавиша "Band" т.е. выбор диапазона радио FM1, FM2 и т.п. (около 50 кОм)

    при подборе по цвету полосок на резисторах очень удобно пользоваться калькулятором http://www.chipdip.ru/info/rescalc/

    как снять пульт с руля описывать не буду, там всё просто - подковырнуть корпус и открутить два болта.

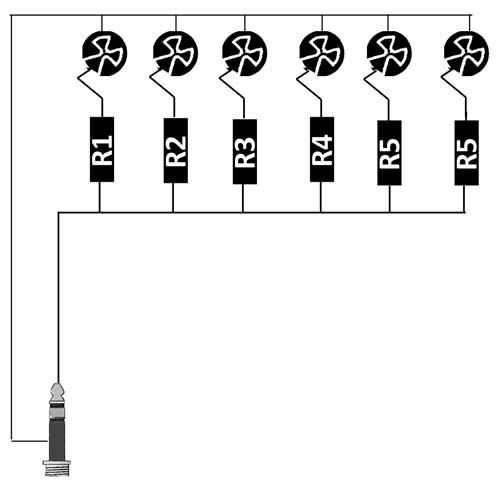

    смысл всего такой: все резисторы одним контактом вешаем на "землю" а другой должен проходить через кнопку и на сигнальный контакт миниджека

    Подключение штатных кнопок на руле к Pioneer или Sony-3743383.jpg

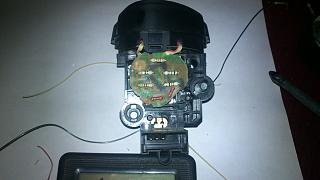

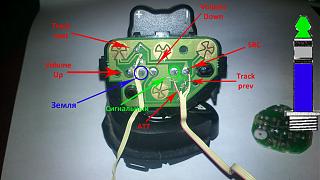

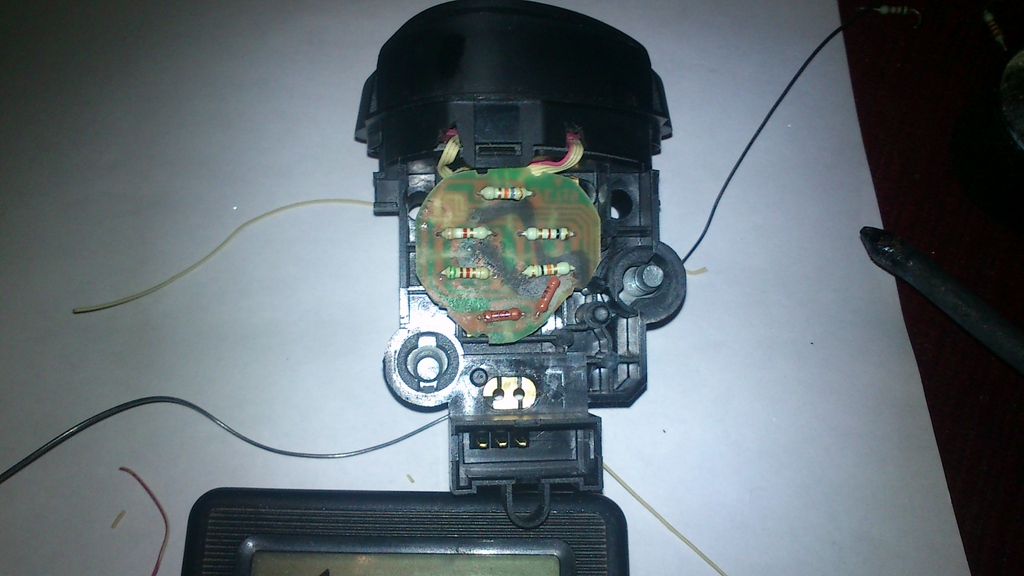

    разбираем и видим дорожки. отпаиваем родные резисторы. и припаиваем к ним провода. чем тоньше провода, тем лучше для монтажа. я взял от IDE шлейфа.


    Подключение штатных кнопок на руле к Pioneer или Sony-3786386.jpg

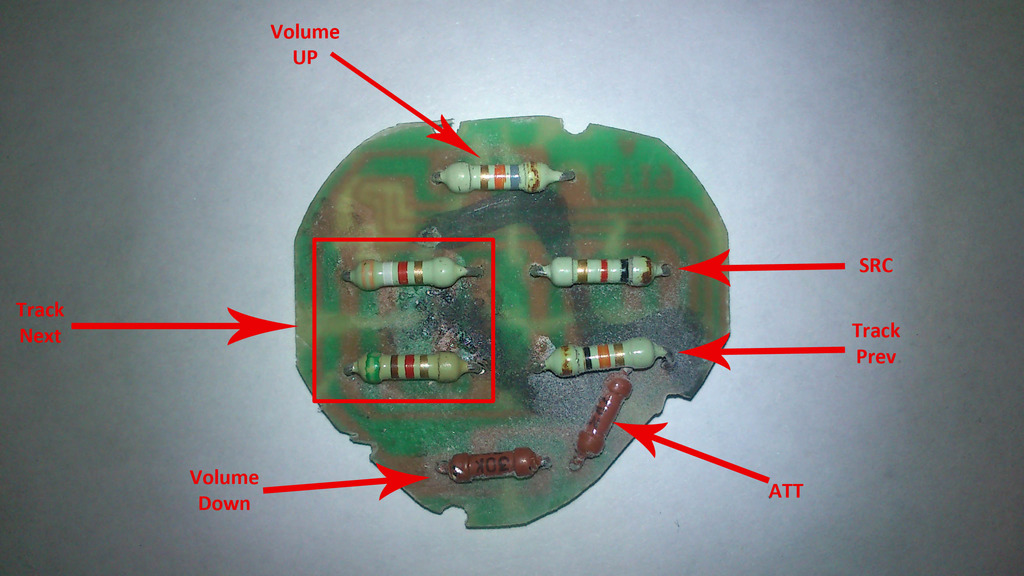

    Затем взял кусок платы от чего-то, подходящий по размерам и уже с отверстиями. Разрушил все дорожки и припаял резисторы


    Подключение штатных кнопок на руле к Pioneer или Sony-3756694.jpg

    это первая версия) которая работала дома, а в машине отказалась.

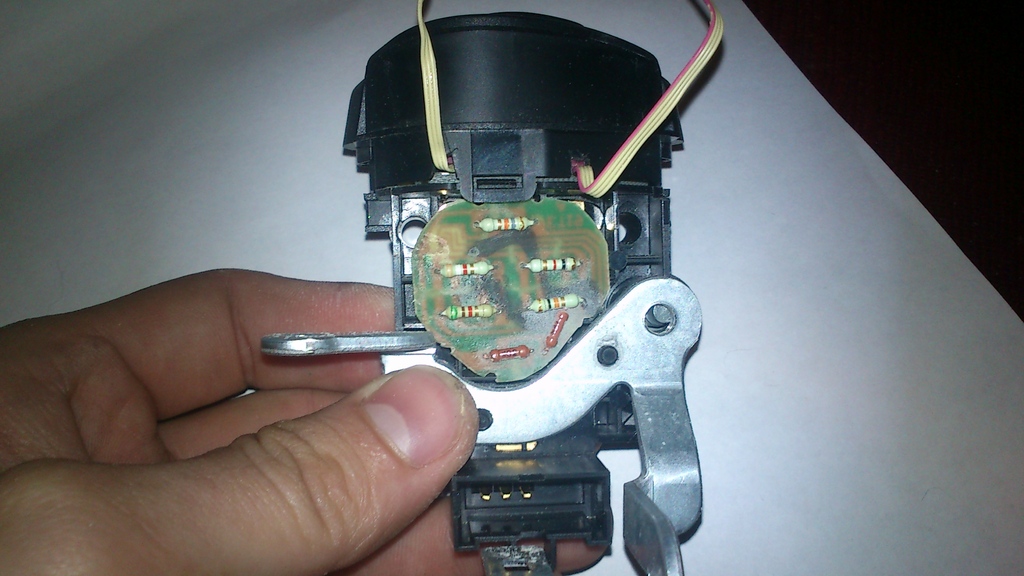

    вот как это выглядит всборе


    Подключение штатных кнопок на руле к Pioneer или Sony-3748502.jpg


    Подключение штатных кнопок на руле к Pioneer или Sony-3769001.jpg

    затем нужно к штатному разъёму, который подключается к магнитоле, нужно найти эти самые два контакта и подключить к ним миниджек и вставить в магнитолу.

    Этот способ так же должен работать и для магнитол Sony


    Итоговые номиналы у меня получились такие:
    SRC == 1
    ATT == 3,2
    Track_Next == 7,5
    Track_Prev == 10,2
    Vol_Up == 15,2
    Vol_Dn == 24


    отчёт немного сумбурный.. писал второпях

    оригинал primera-club.by
