    Установка задних хрустальных фонарей от Primera Camino Wagon

    Давно я грезил этой идеей, еще когда был синий только вагон в семье… но на свою машину решил все таки поставить, долго искал…и повезло, пришла Camino SR20Ve в разбор, с нее и сняли комплект фонарей мне за вкусную цену, так же с нее мне достались привод правый, и стабилизатор (но об этом в других записях).

    Кто то говорил что эти фонари ставить легко вообще, только лишь одно отверстие не совпадает…покажите мне его…я готов был его убить! когда понял что к чему…щас расскажу поэтапно.

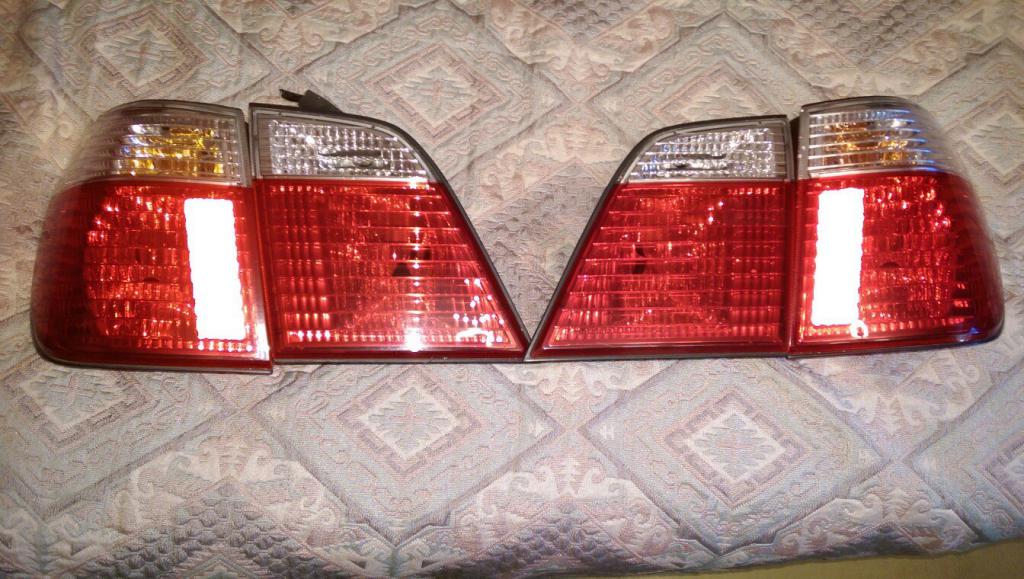

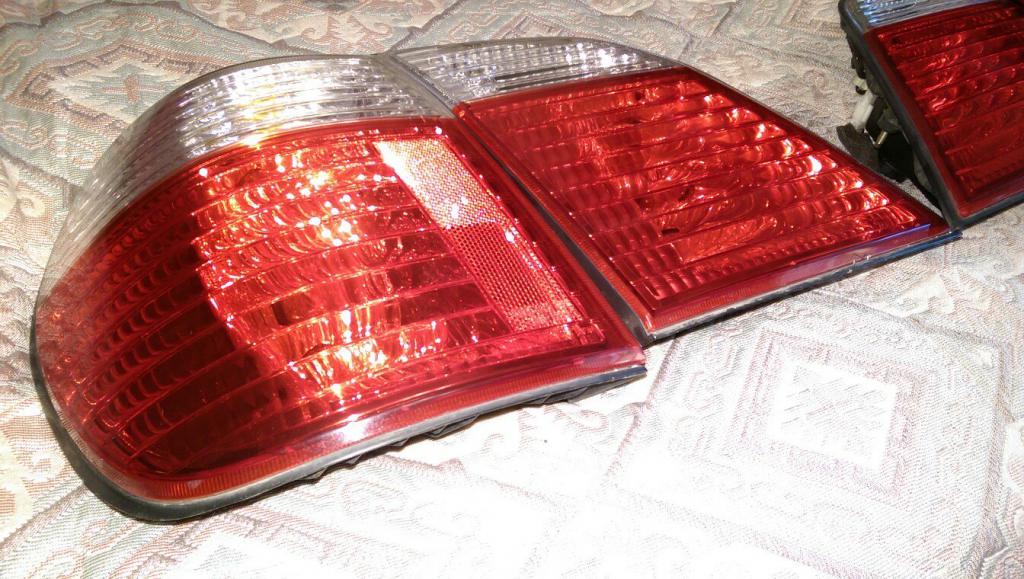

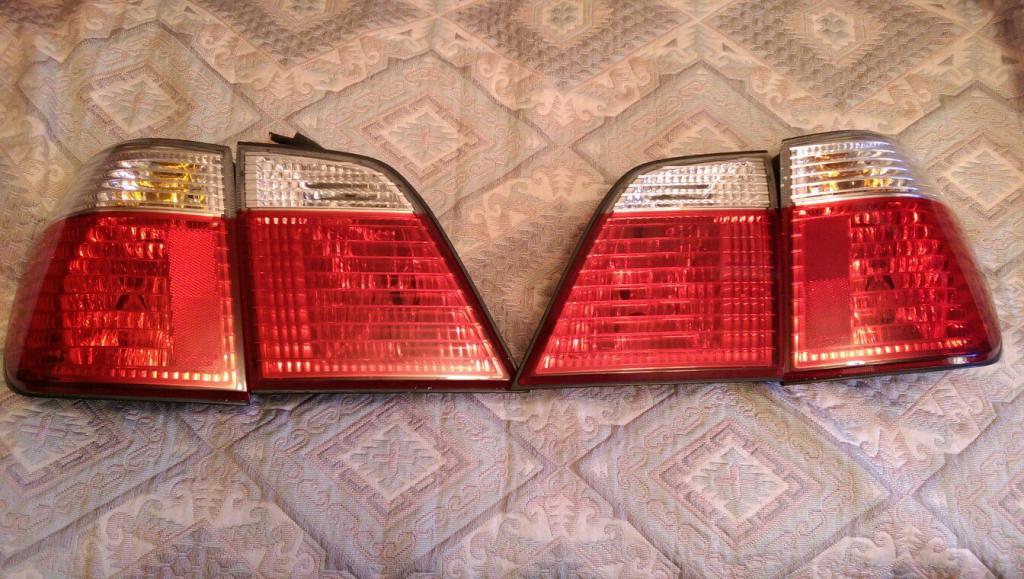

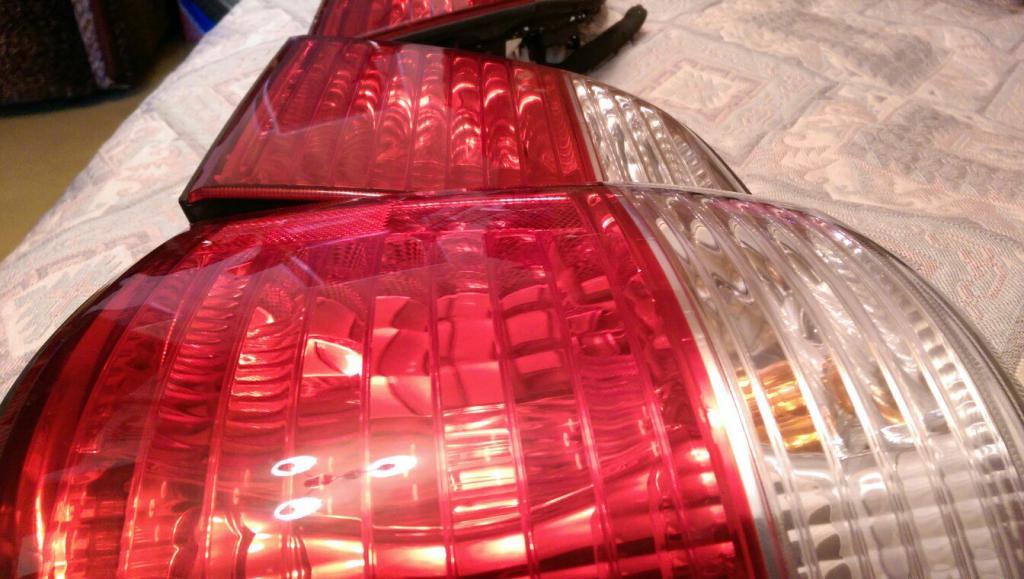

    Фонарики получил в идеале, как новые, без царапин.
    Установка задних хрустальных фонарей от Primera Camino Wagon-1.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-2.jpg
    Установка задних хрустальных фонарей от Primera Camino Wagon-1.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-2.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-3.jpg



    Чтобы снять старые фонари нужно нагреть герметик изнутри феном.

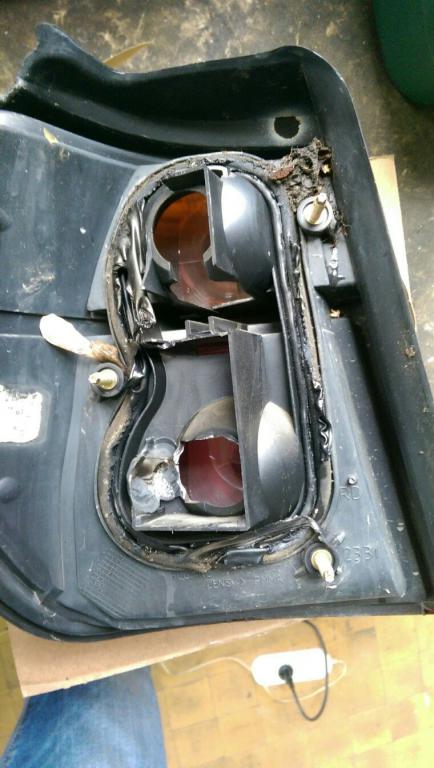

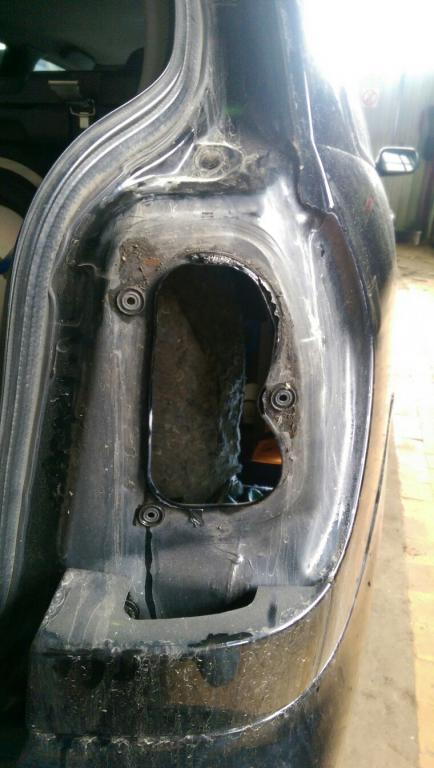

    Внимание…всегда на мойке просите вымывать щели между фонарями и кузовом, там скапливается листва и начинает гнить потом. тут все на фото видно. Застряла листва.
    Установка задних хрустальных фонарей от Primera Camino Wagon-5.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-6.jpg

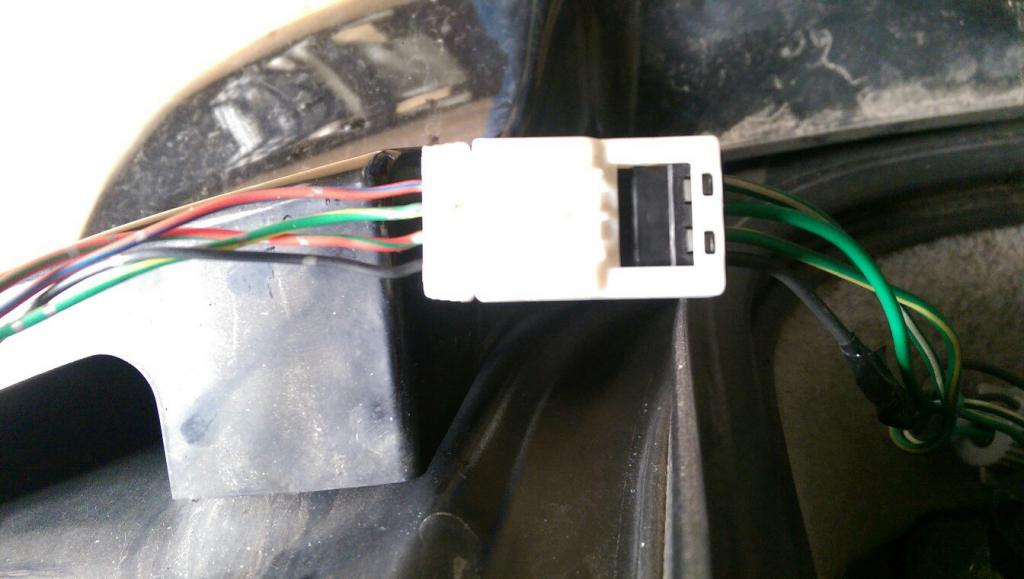

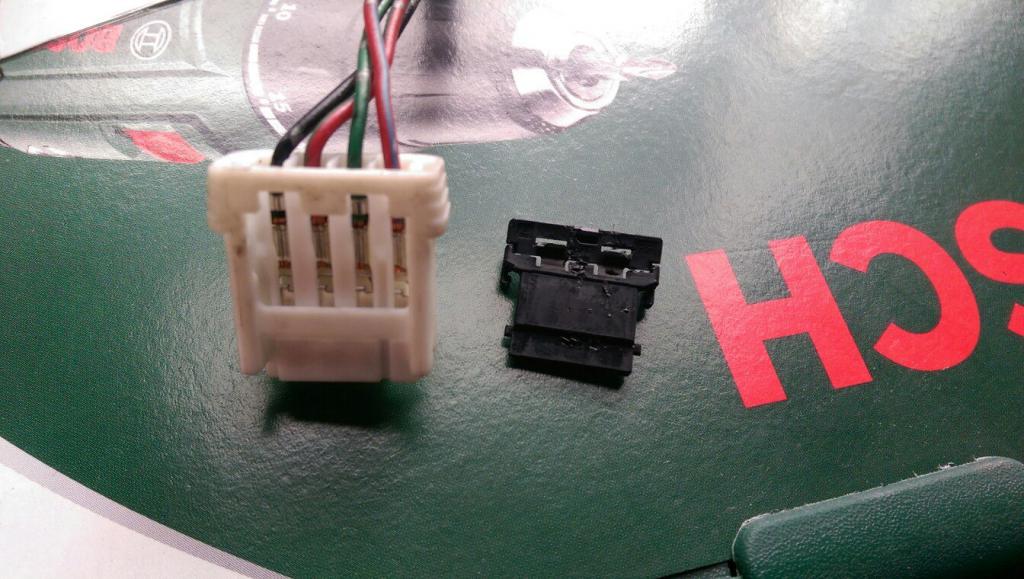

    Проводку делал без единой скрутки, у внешних фонарей отличается клема, разбираем японскую клему и потом нашу европейскую…и ставим свои пины в новую японскую клему. все подходит.
    Установка задних хрустальных фонарей от Primera Camino Wagon-3.jpg

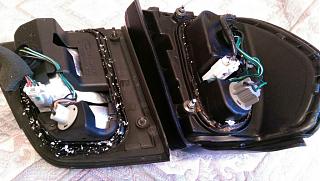

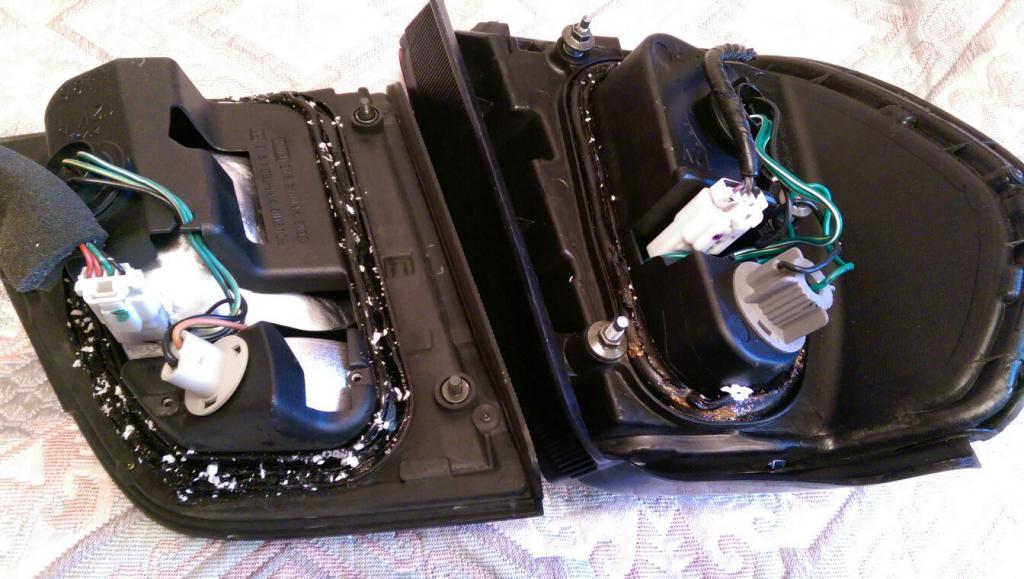

    Выглядит все вот так. Уже с распиновкой. При помощи тестера разберетесь где общий минус а где плюсы на габариты и стопы с поворотниками.
    Установка задних хрустальных фонарей от Primera Camino Wagon-7.jpg



    Приклеиваем новые фонари на герметик ABRO WS -904 (1м хватит на все 4 фонаря еще и останется)

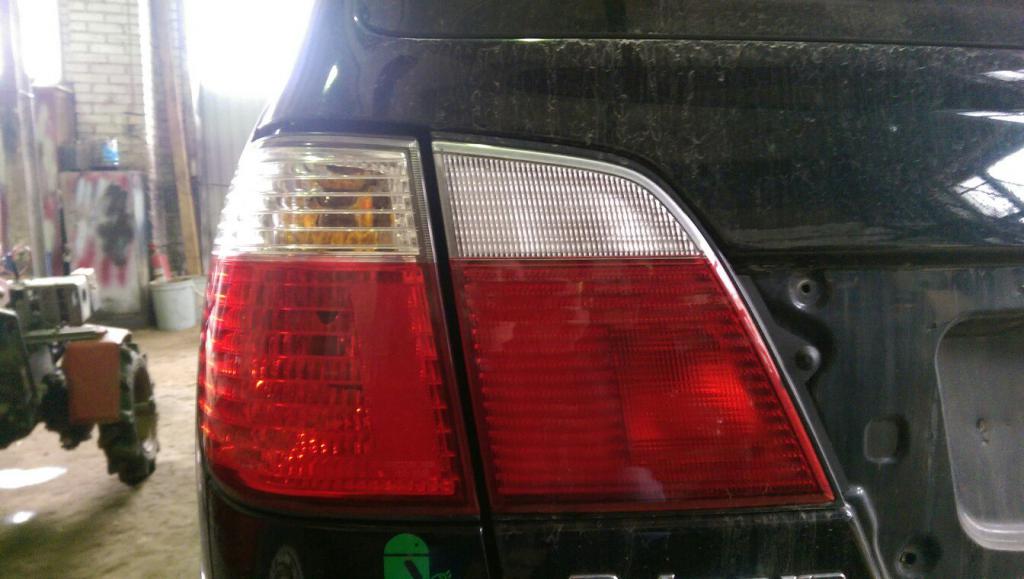

    И теперь видна разница почему я решил ставить эти фонари, они намного красивее.
    Установка задних хрустальных фонарей от Primera Camino Wagon-11.jpg

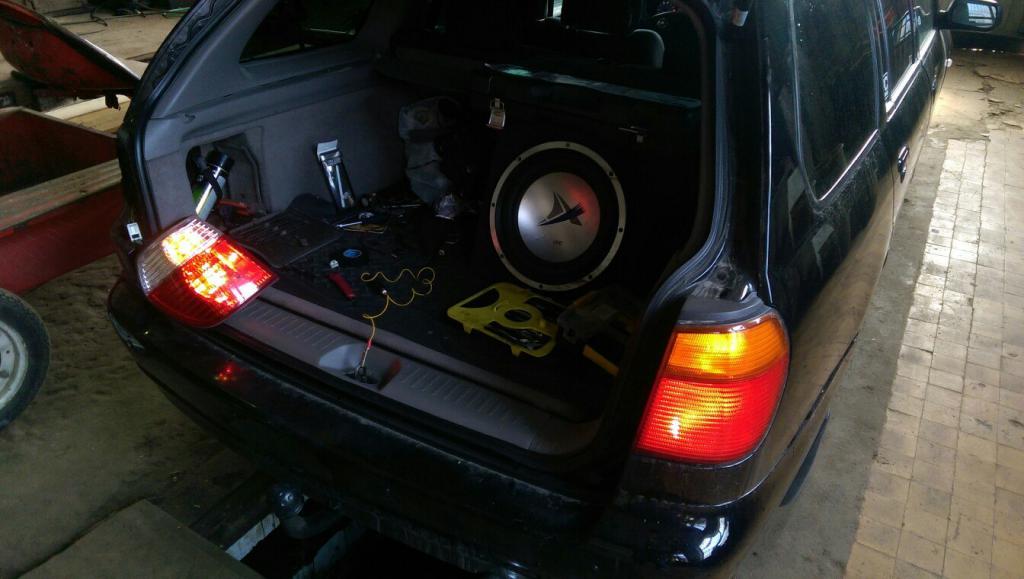

    Ну и проверяем распиновку как сделал…с первого раза все подключил правильно все работает.
    Установка задних хрустальных фонарей от Primera Camino Wagon-4.jpg



    Теперь начинается самое интересное, внутренние фонари абсолютно другие, только клема такая же (все равно придется распиновку менять). Заранее изготовил макет креплений японских фонарей…прикладываем и что мы видим. Места прилегания герметика вообще другие.
    Установка задних хрустальных фонарей от Primera Camino Wagon-13.jpg

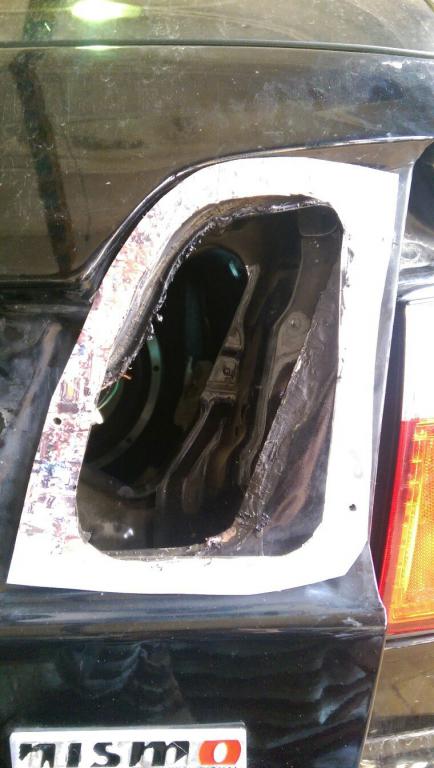

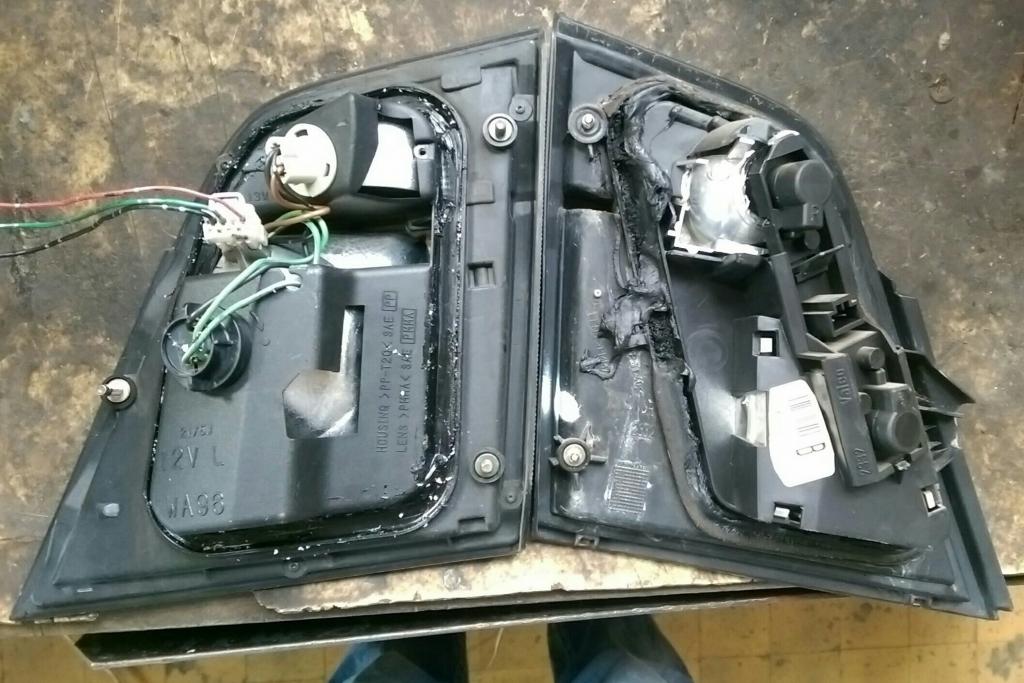

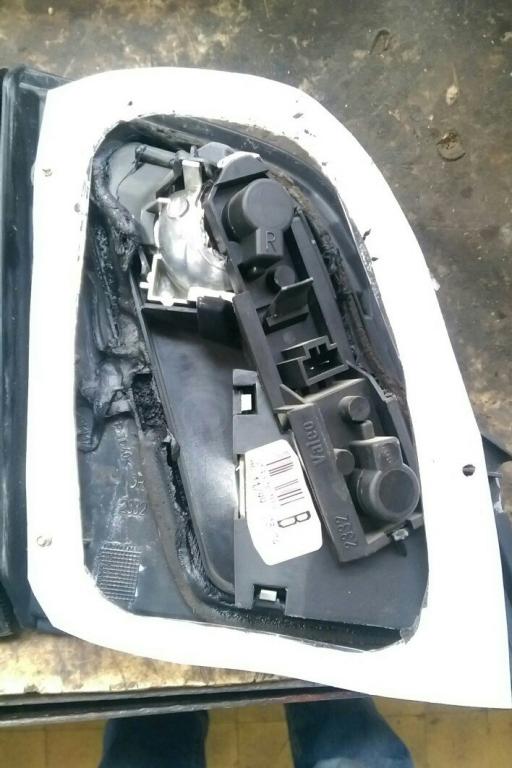

    Это японский макет на европейском фонаре. И сравнение фонарей япония и европа.
    Установка задних хрустальных фонарей от Primera Camino Wagon-12.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-14.jpg

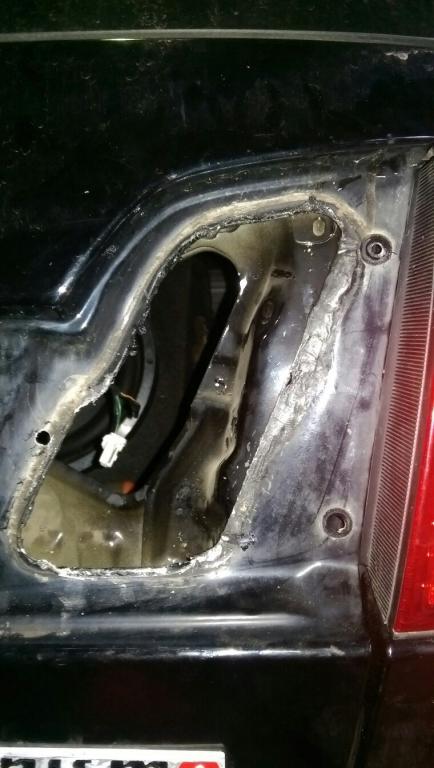

    Отверстие новое сделал и обработал его. и пришлось выгибать и молотком стучать по ребрам металла чтобы где то расширить отверстие, где то сплющить металл. По фото видно где.
    А лишнее отверстие от старого фонаря замазываем герметиком.
    Установка задних хрустальных фонарей от Primera Camino Wagon-10.jpg


    Далее проводка… так как в этом фонаре у нас и стоп, и габарит, и ПТФ, и задний ход…пришлось проводку переделывать.

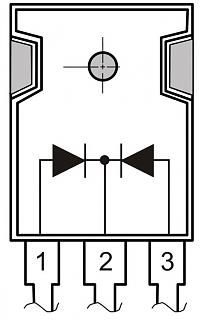

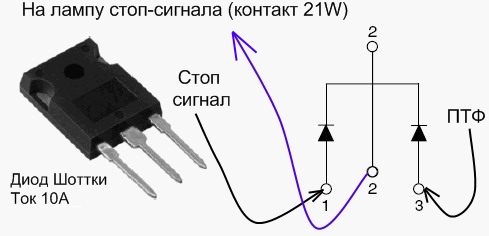

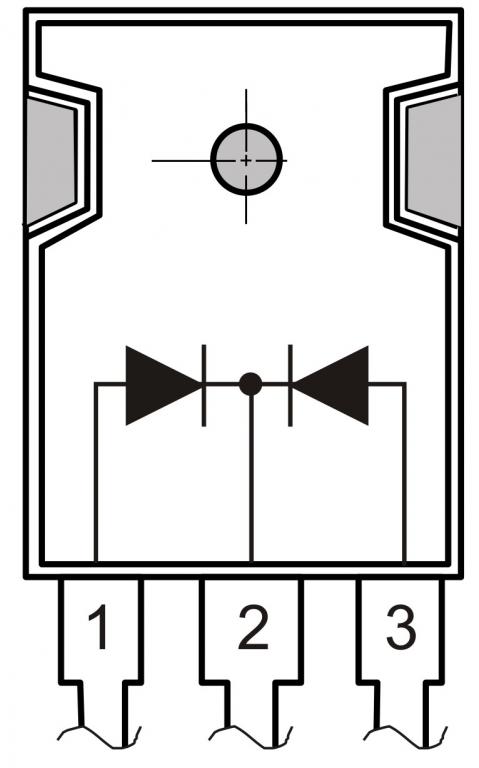

    Для этого нам понадобится 2 диода Шоттки 3х-ногие на 10А пиковая нагрузка.
    Электросхема подключения не очень сложная, просто придется повозиться, никаких скруток, я повторяю…только пайка в термоусадках и изолента.
    Установка задних хрустальных фонарей от Primera Camino Wagon-12345.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-1234.jpg

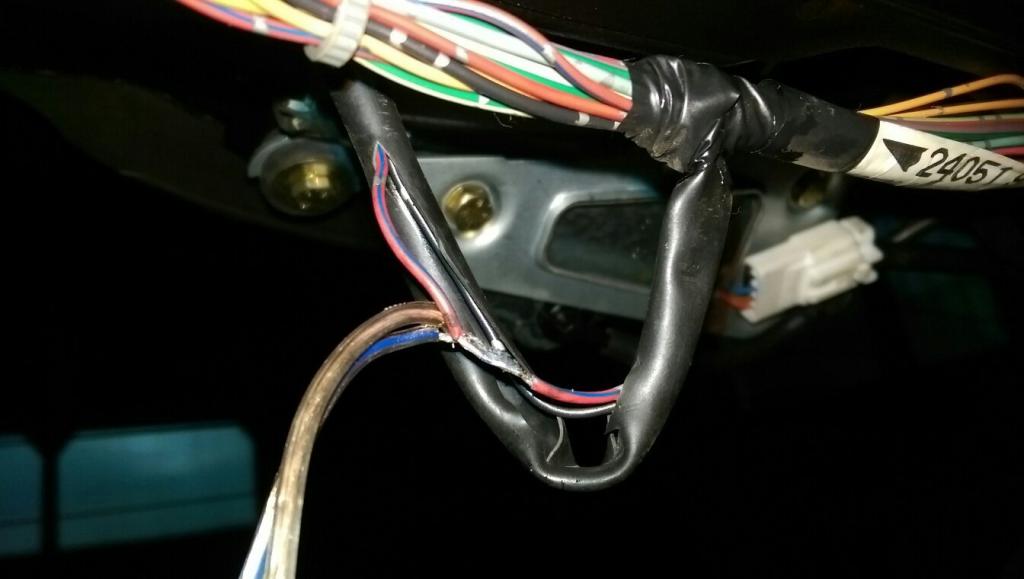

    Сигнал с габарита берем от подсветки номера.
    Установка задних хрустальных фонарей от Primera Camino Wagon-9.jpg

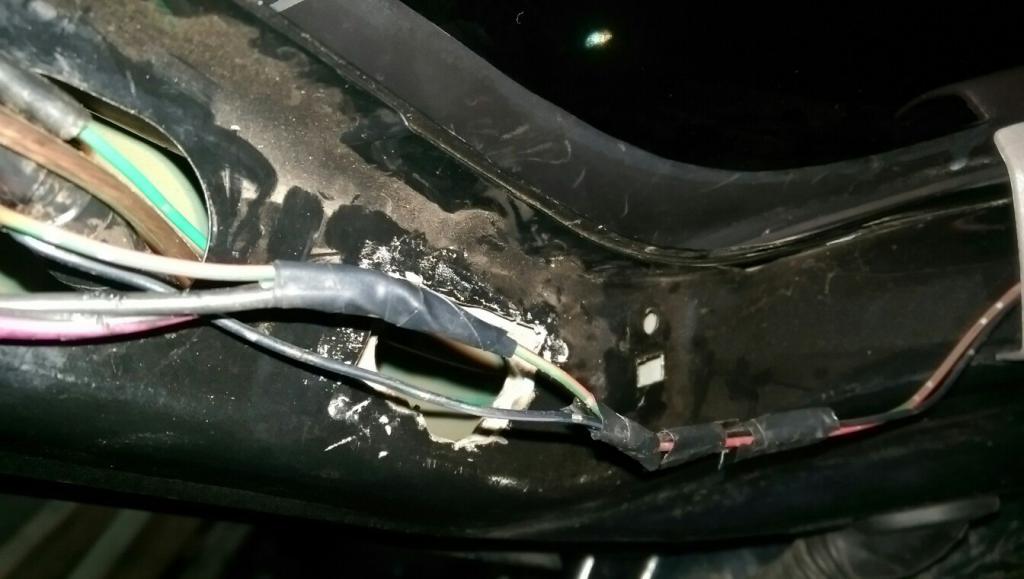

    Сигнал со стопа берем от центрального стопака
    Установка задних хрустальных фонарей от Primera Camino Wagon-8.jpg

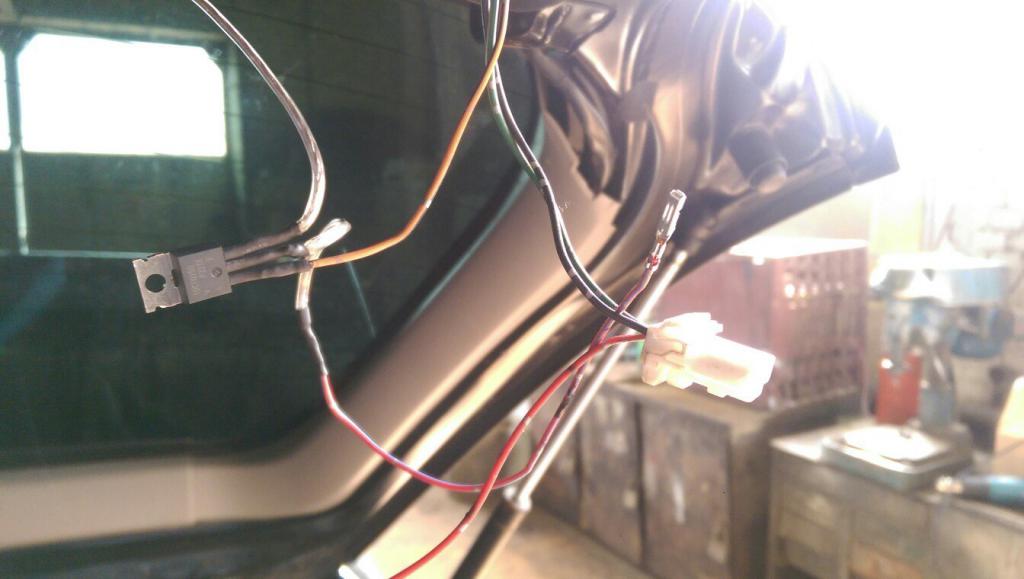

    И все это дело ведем на диод, припаиваем все, и получается вот такая картина. И с центарльной ноги диода провод уже с пином идет в клему.
    Установка задних хрустальных фонарей от Primera Camino Wagon-15.jpg



    Внимание… Диод нельзя прикручивать к металлу…иначе будет замыкание, он не сильно греется так что просто привяжите его к проводке на изоленту.

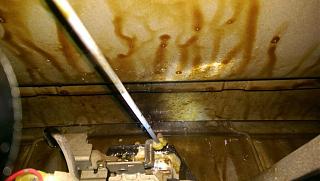

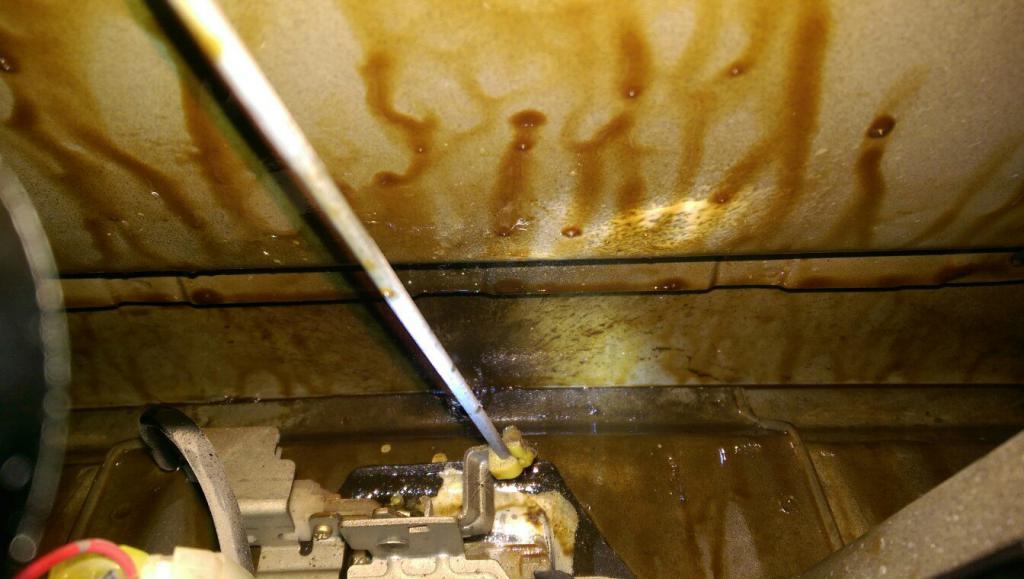

    Не забываем сразу пока все снято, и после установки замовилить все места где погнут был металл а так же болты крепления. ну и вообще всю внутрянку багажника, так как гниют они хорошо. у меня все отлично. Но я все равно прошелся мовилем.
    Установка задних хрустальных фонарей от Primera Camino Wagon-20.jpg


    Опять греем сильно герметик, за фонарь не бойтесь он крепкий, и после быстро прикладываем его с силой и затягиваем плавно гайки.

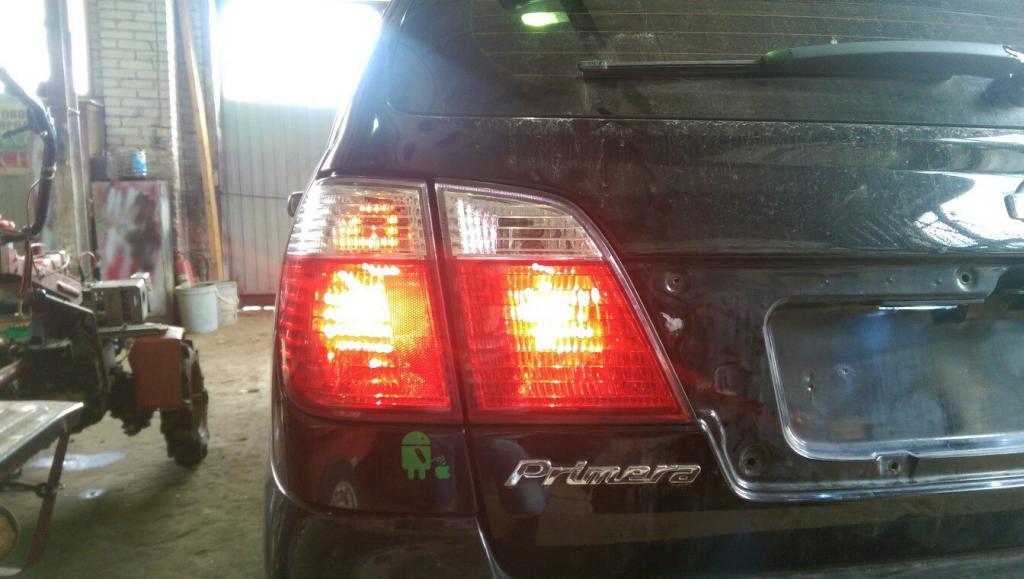

    Проверяем, вроде все работает.
    Установка задних хрустальных фонарей от Primera Camino Wagon-18.jpg



    Теперь у меня 4 габарита, 4 стопа + центральный, 2 ПТФ.

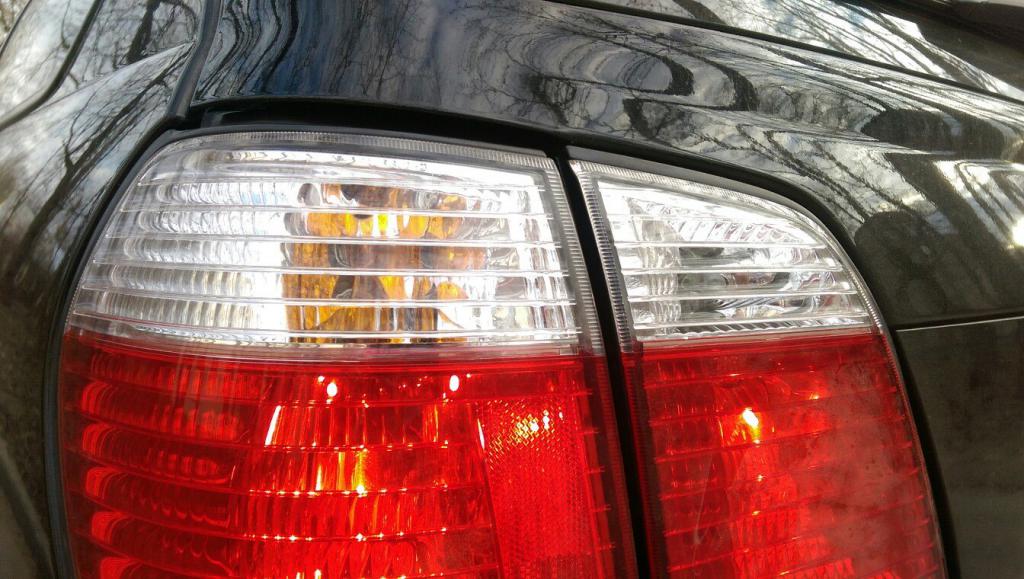

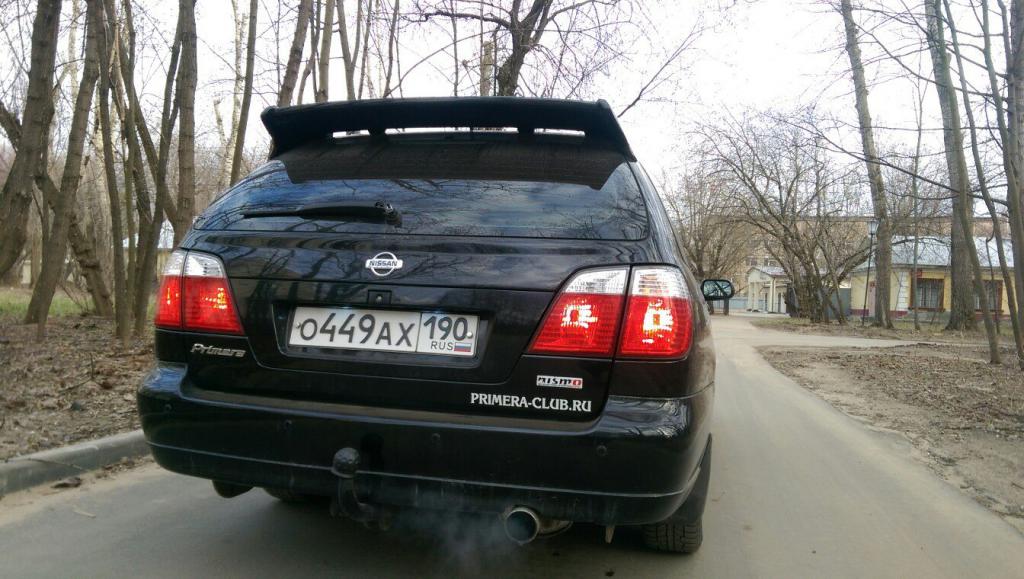

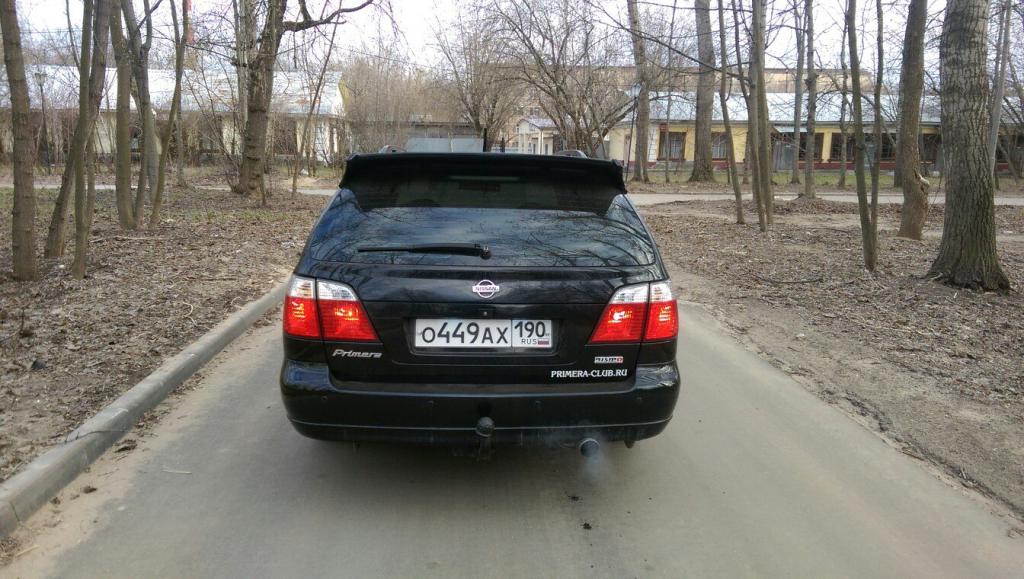

    Вид стал просто шикарным особенно на черной машине. Я доволен покупкой.
    Установка задних хрустальных фонарей от Primera Camino Wagon-23.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-21.jpgУстановка задних хрустальных фонарей от Primera Camino Wagon-22.jpg

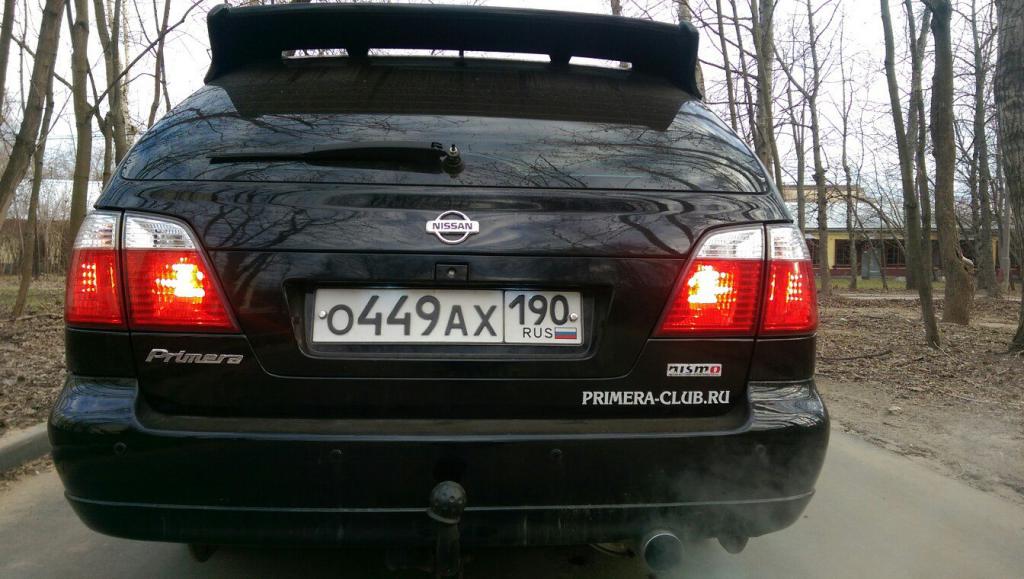

    А так работают ПТФ которых кстати в японии и нет с завода…а у меня есть
    Установка задних хрустальных фонарей от Primera Camino Wagon-24.jpg
