    Lightbulb Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE

    Итак.. не буду вдаваться в пафосные прелюдии того, как я решил заняться заменой трамблера. Просто скажу, что возникла необходимость замены вышедшего из строя трамблера.. Надо сказать, что новый трамблер у меня имелся в наличии, однако этот отчет был бы настолько банальным и не имел бы право относиться к категории электрооборудование по одной причине - старый трамблер был с двумя разъемами на 6 и 2 контакта, а новый имел один разъем на 8 контактов. Оба трамблера от двигателя SR20DE. Старый 22100-7J505, новый - 22100-WF010. К тому же у меня вместе с новым трамблером имеется и фишка косы на 8 контактов для его подключения.
    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-83a880as-960.jpg

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-a5a880as-960.jpg

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-b56880as-960.jpg

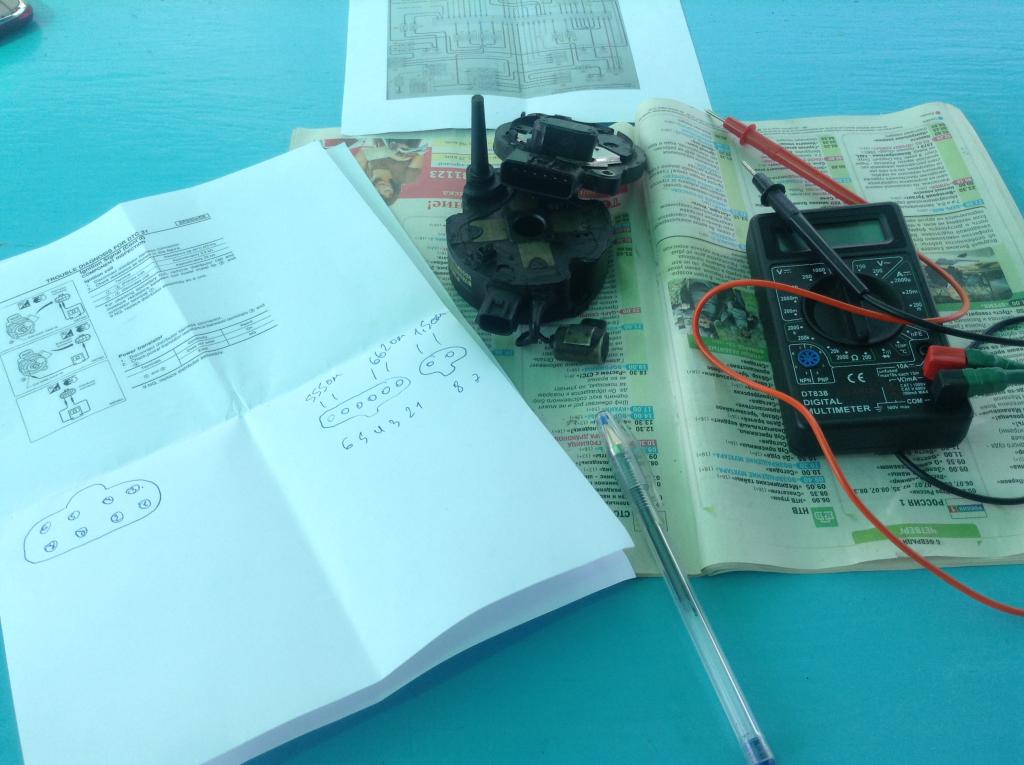

    Ну что-же.. Для начала я снял и разобрал старый трамблер. Уселся за стол, взял мануалы, схемы, айпад, мультиметр, новый трамблер и принялся составлять схему распиновок.

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1760.jpg

    Получив нужную схему смены распиновок, полез под капот. Установил на место новый трамблер и принялся за электрику.
    Еще раз сфотографировал старые фишки. Через пять минут они будут срезаны.
    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1764.jpgЗамена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1771.jpg

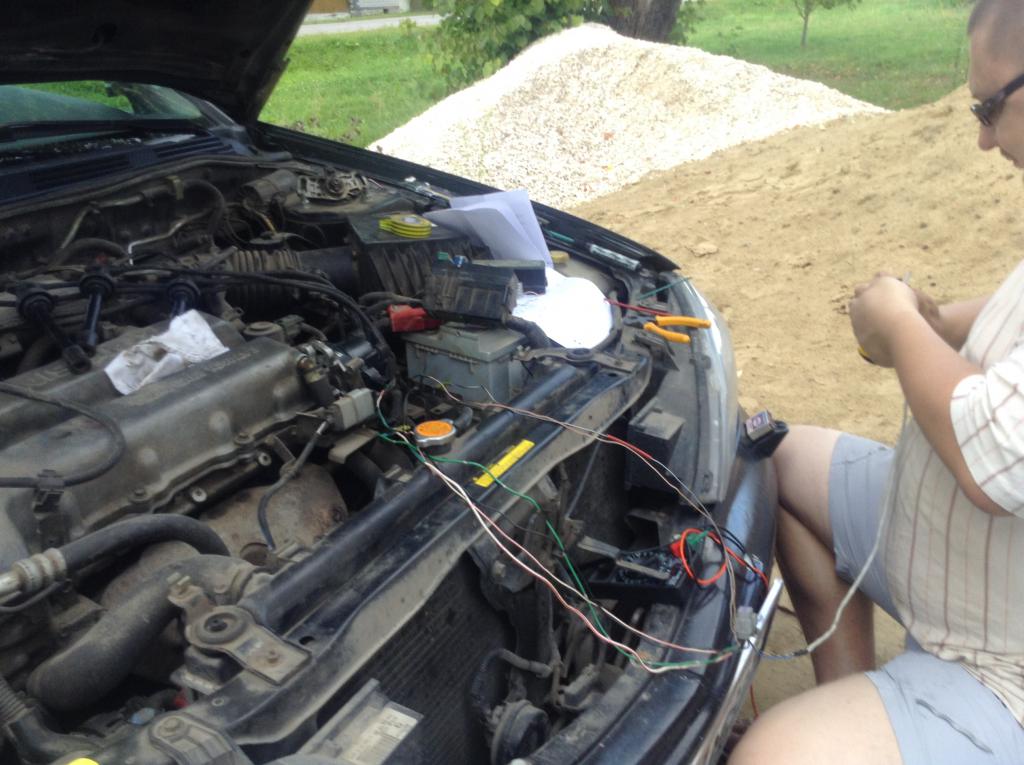

    Фото процесса. В связи с неизвестным финалом работ, провода поочередно зачищаются, скручиваются и изолируются термоусадкой. Даже не стал обрезать лишние. Как мне в прошлый раз показалось, что провода, которые идут от датчиков (контакты 3 и 4) не соединяются вместе, а являются одним двухпроводным кабелем с экранированием.

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1784.jpg

    По имеющимся схемам, все контакты, кроме датчиков, я уточнил по тестированию мультиметром. Датчики поставил наугад: 3 на 3, 4 на 4.

    Что интересно: новый трамблер выдал мне сопротивления обмоток почти по мануалу: 2,2 кОм и 16,41 кОм вместо 2,2 кОм и 25кОм. Старый трамблер отказался сопротивляться: 1,5Ома! Полтора Ома сопротивление катушки! Не килоОма, а просто Ома. Похоже КЗ в катушке. Как же тогда вообще двигатель работал?

    Итак, соединения закончены, пора ключ на старт!

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1795.jpg

    Ключ вставлен, зажигание. Стартер стал крутить двигатель. И ничего. Не завелась…
    Тут пауза… Ничего не делаю, думаю… Вспоминаю про контакты датчиков: 3 на 3, 4 на 4. Хмм. Меняю их кроссом 3 на 4, 4 на 3. Снова ключ в замок, стартер крутанул пару оборотов и... завелась!

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-img_1796.jpg

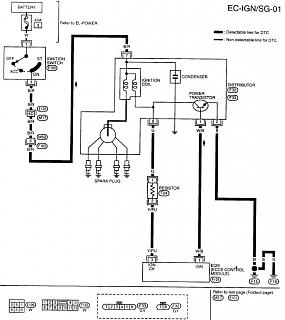

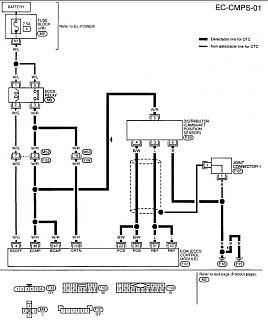

    Схемы из мануала трамблера на 6+2 контактов

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-104-feb.-15-22.44.jpg.....Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-105-feb.-15-22.45.jpg

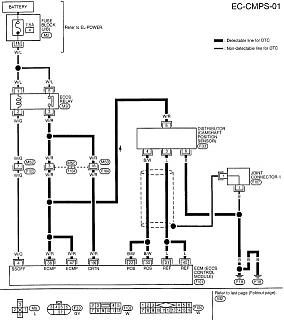

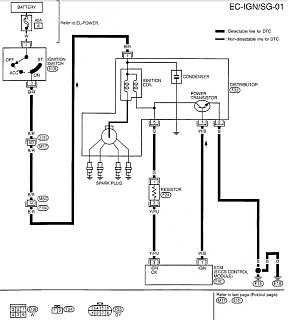

    Схемы из мануала трамблера на 8 контактов

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-106-feb.-15-22.58.jpg..... Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-107-feb.-15-22.58.jpg

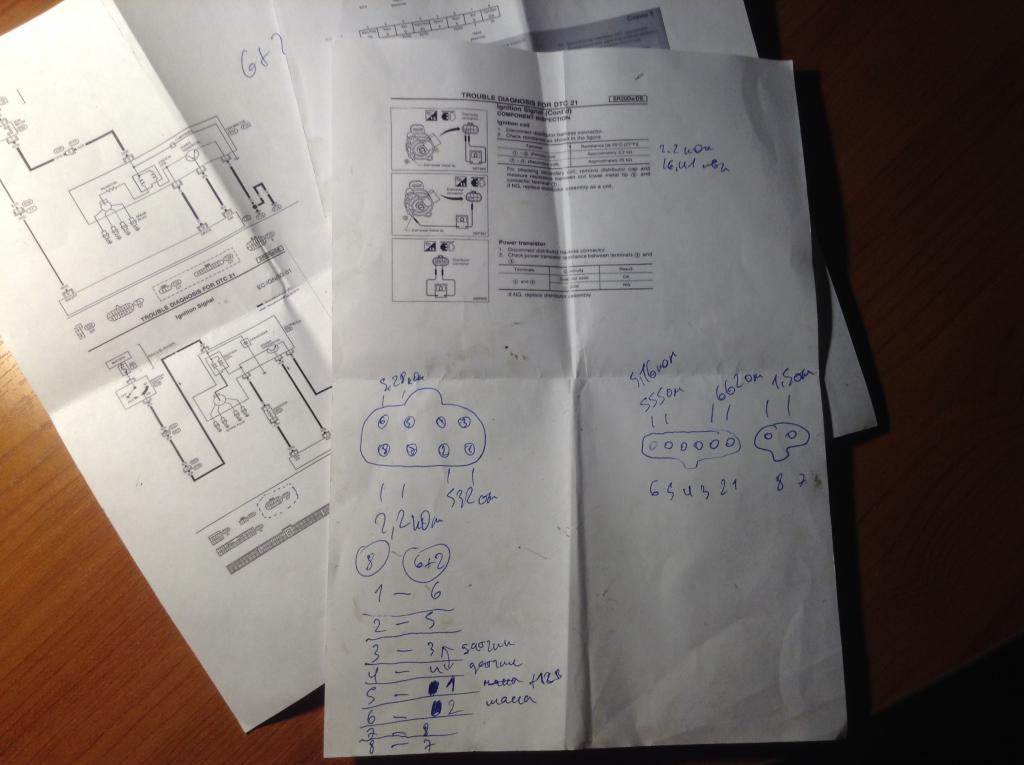

    Итак схема коммутации. Трамблер 8-контактный SR20DE, трамблер 6+2 контактов SR20DE

    8 - 6+2
    1 — 6
    2 — 5
    3 — 4
    4 — 3
    5 — 1
    6 — 2
    7 — 8
    8 — 7

    Полная обратная совместимость.

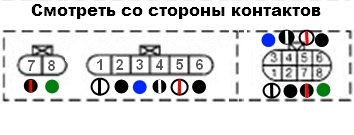

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-distributor-connectors.jpg Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-1.jpg
    Нумерация в схеме не соостветствует мануалу, делать нужно по ней, чтобы не запутаться. Так как в мануале номера и цвета проводов одинаковые но разные фишки.


    Но если кому удобнее будет перепиновывать как в мануале нумерация пинов то вот схема такая.


    8 - 6+2
    1 — 1
    2 — 2
    3 — 3
    4 — 4
    5 — 5
    6 — 6
    7 — 7
    8 — 8

    Замена трамблера с двумя разъемами 6+2 на трамблер с одним разъемом на 8. P11 SR20DE-1.jpg
