Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.

Показано с 1 по 2 из 2
  1. #1
    VOVANыч
    Автор темы

    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.

    Первая версия успешно прошла тестдрайв, о ней ТУТ почитаете.

    Пришло время перейти на новый уровень, сверхяркости, и распределенной подсветки по всей панели + плавный розжиг. Светодиоды в панель приборов это уже современное решение, на всех новых машинах стоят светодиоды.


    Все платы а так же Плавный розжиг делает boyj (обращаться к нему, так же возможно сделать цвета дисплея по желанию, синим, красным, или зеленым). Так же можно отправить приборку ему, он все сделает и отправит обратно.
    Платы можно сделать на Р11 дорестайл а так же на Р11-144 до 2000г выпуска Тип 1 (после 2000г тип 2 там другая приборка и места нет под диоды)

    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-123.jpg





    Я пошел другим путем, я все делал сам, а это я вам скажу нелегкая задача, делал все 3 дня, аккуратно в первый раз, чтобы ничего не сломать.

    Чтобы разобрать панель на рестайле надо будет отпаять рамку экрана от платы сбоку.

    Далее снимаем стрелки съемником пистонов чтобы не сломать.

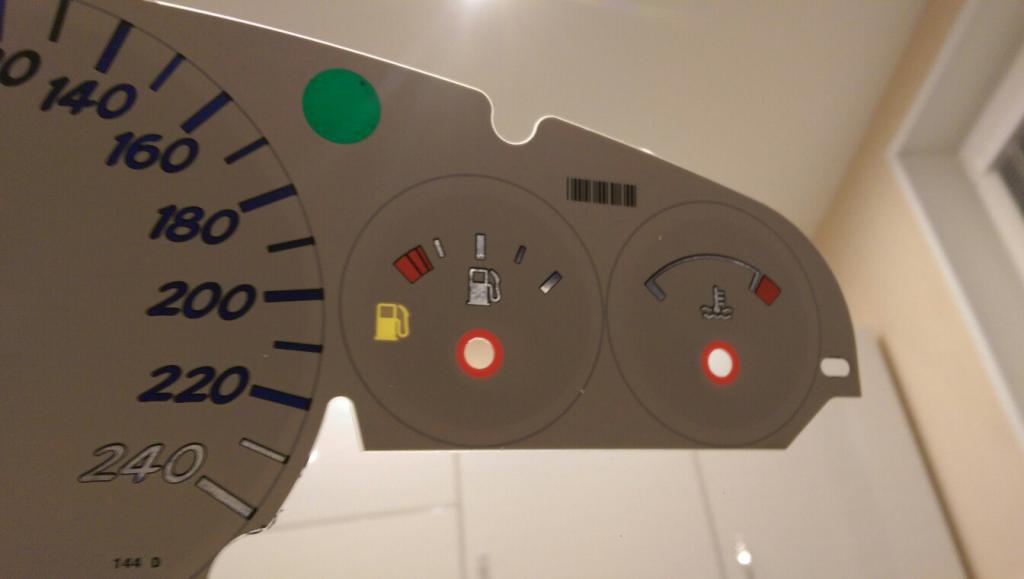

    и снимаем циферблаты, их начинаем тереть ацетоном и ватными палочками от синего светофильтра.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-1.jpg

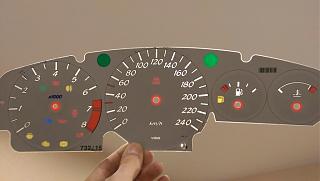

    Получаем потом чисто белые цифры
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-6.jpg

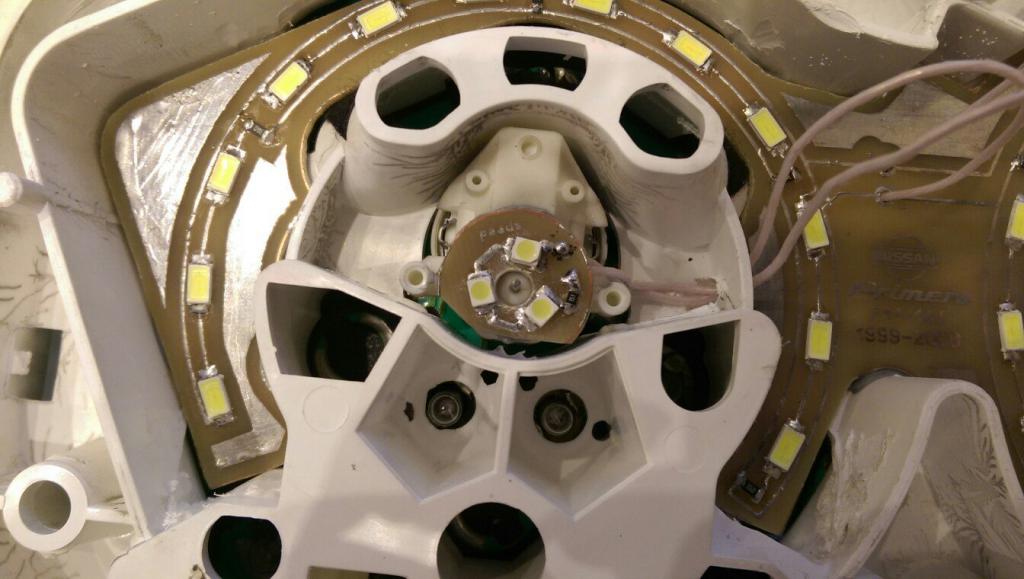

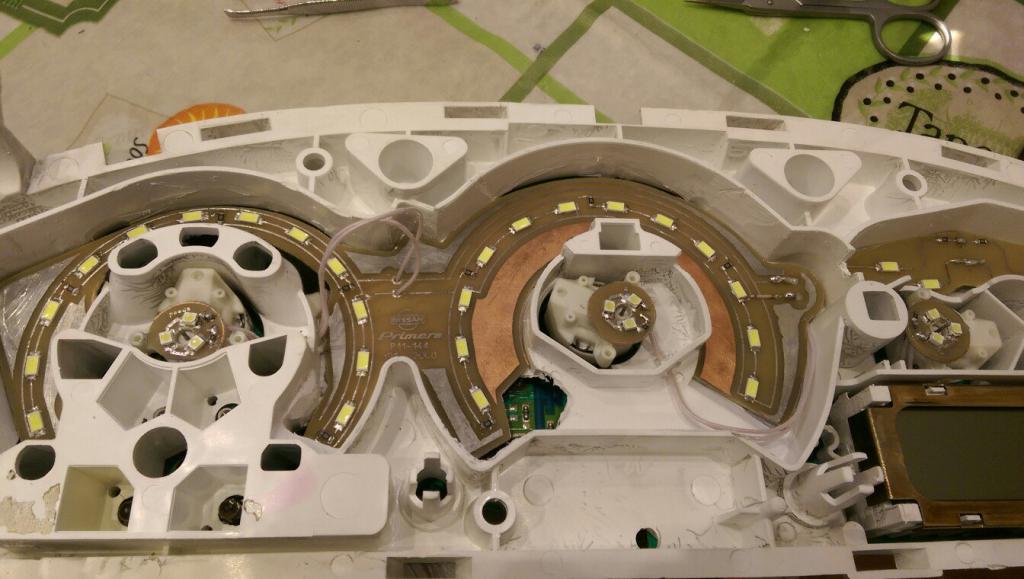

    Далее придется спилить чуток белого пластика чтобы плата легла ровно на плоскую поверхность. Тут видно где пришлось пилить.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-5.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-2.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-3.jpg

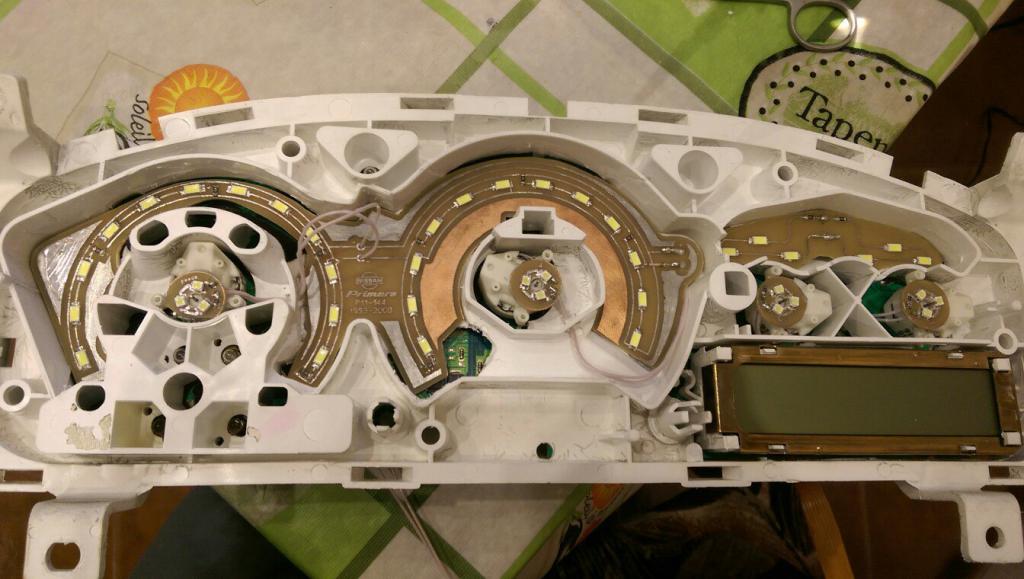

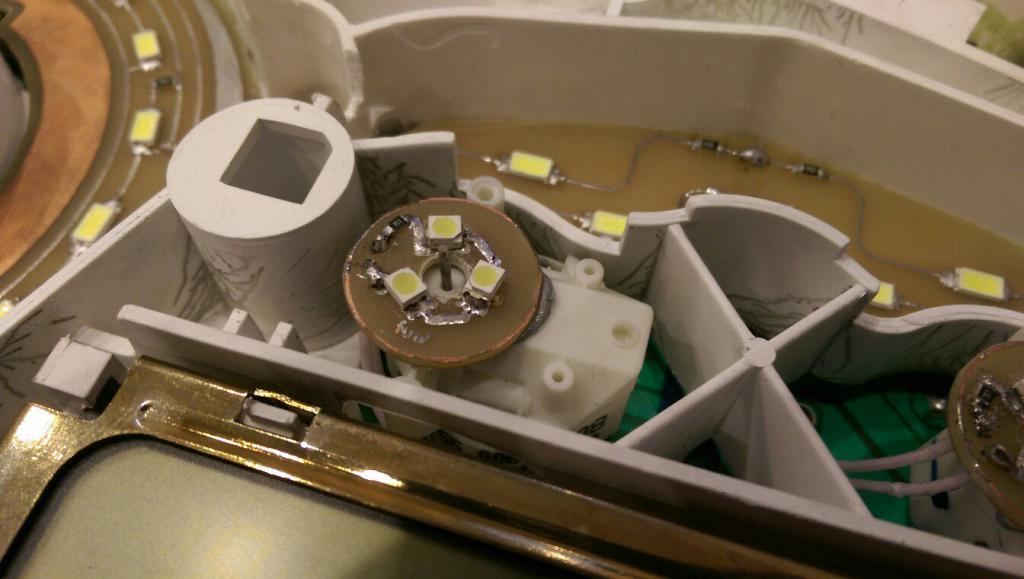

    Диоды на стрелки клеем на тонкий слой герметика.

    На тахометре пришлось подточить плату диодов чтобы села хорошо.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-4.jpg

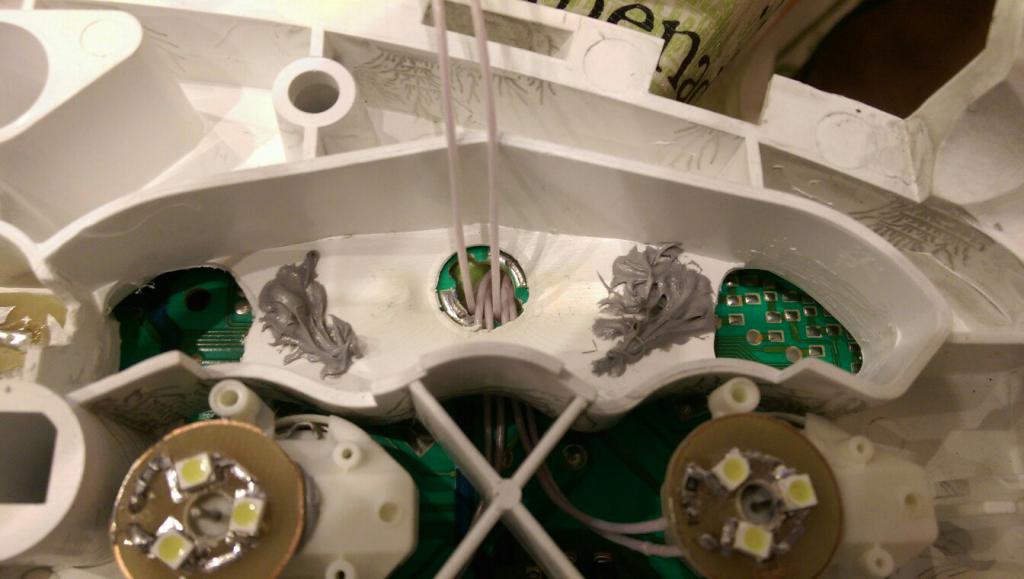

    Все клеется на герметик. И сутки сохнет.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-10.jpg

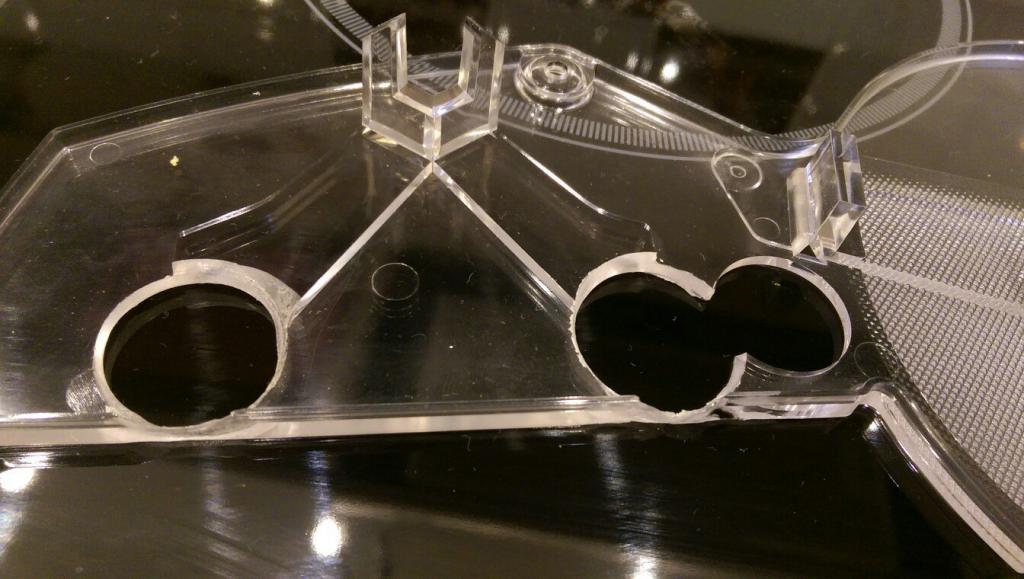

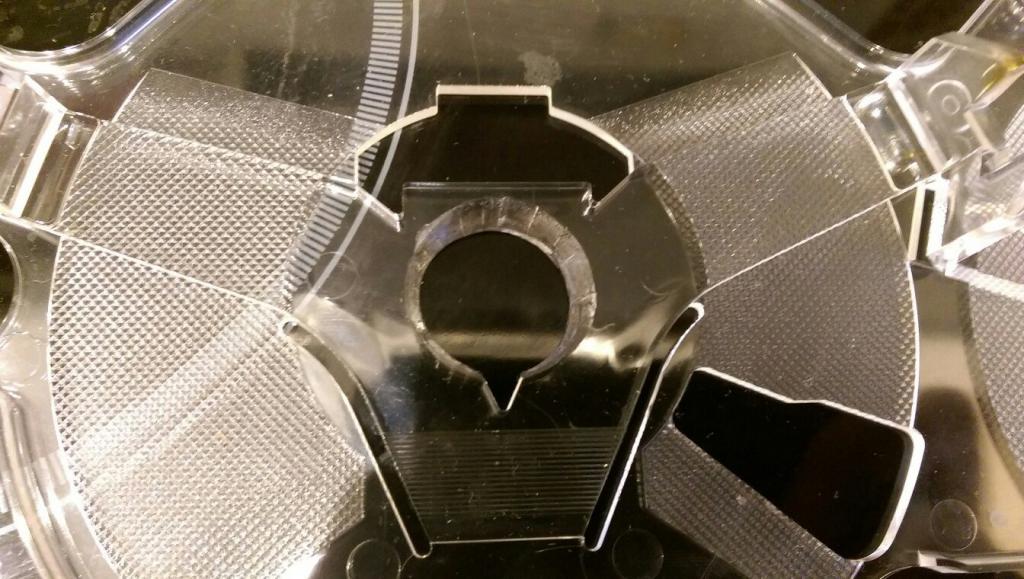

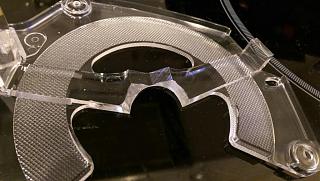

    А пока надо заняться рассеивателем стеклом, под платы стрелок надо расточить чуть отверстия.
    В тахометре
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-7.jpg



    Спидометре
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-8.jpg



    И в датчиках топлива и температуры. ВНИМАНИЕ! много точить нельзя, надо постоянно прикладывать циферблаты чтобы зона проточки не выходила на эмблемы (значки), иначе потом тут не будет подсветки.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-9.jpg

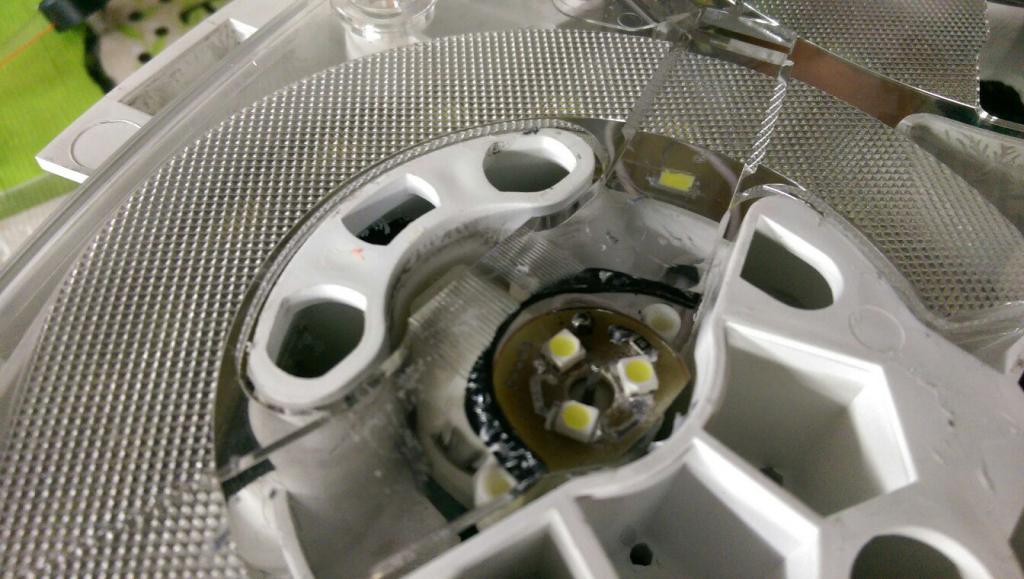

    ВНИМАНИЕ! Срезы вокруг стрелок нужно закрасить черной краской (не маркером, а именно краской с кисточкой) чтобы не было засветки на приборке при разгорании стрелок. Прикладываем, получается вот так
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-12.jpgУстановка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-13.jpg

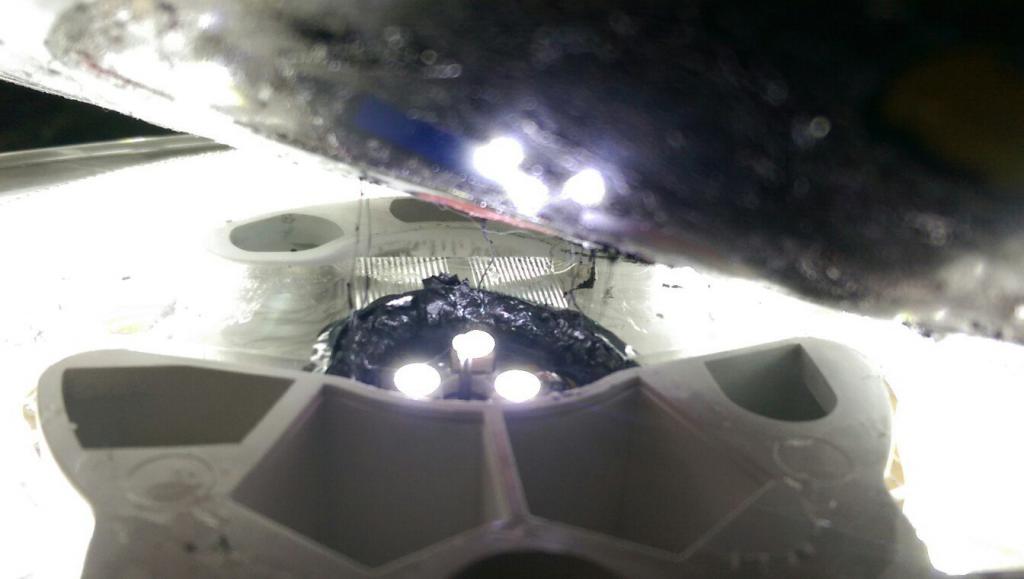

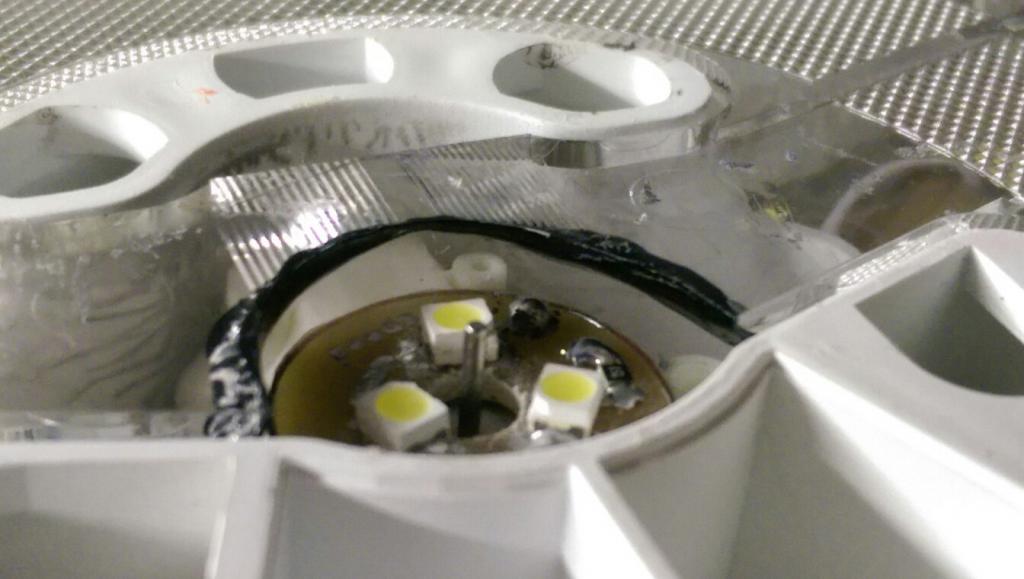

    В итоге засветка у меня все таки чуток была… поэтому берем бутил (герметик для фар), и вкладываем его в щель между диодами и рассеивателем, вот так.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-14.jpg

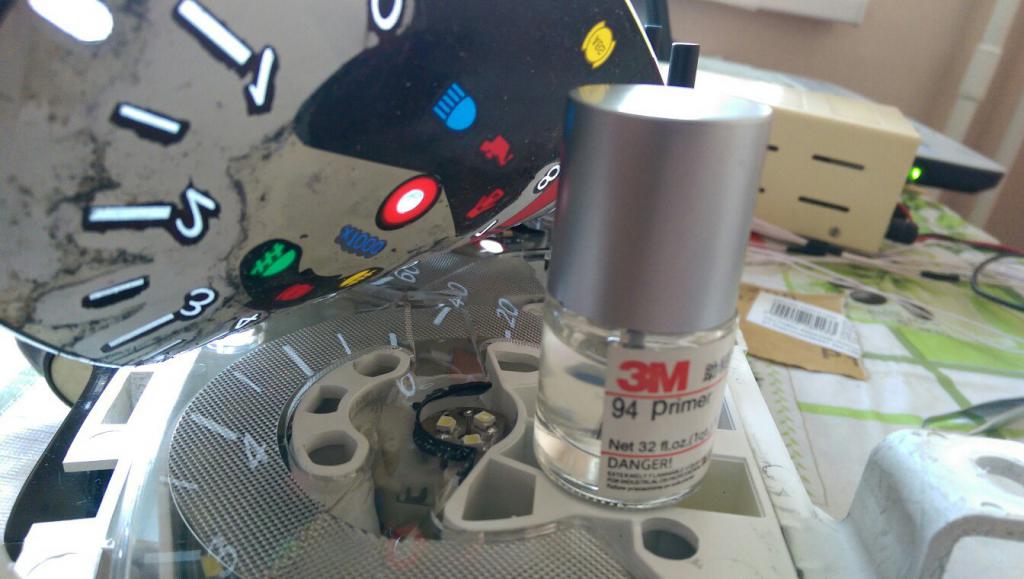

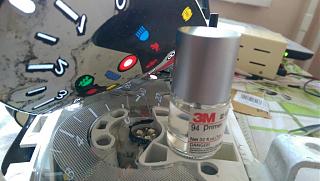

    Далее нужно приклеить циферблаты к стеклу. Для этого я использовал праймер 3М для пленок, что то вроде жидкого Момента клея, пахнет так же. ВНИМАНИЕ! тщательно промазываем все перегородки между лампами предупреждений, чтобы не было засветки на приборку при включении лампочек.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-11.jpg

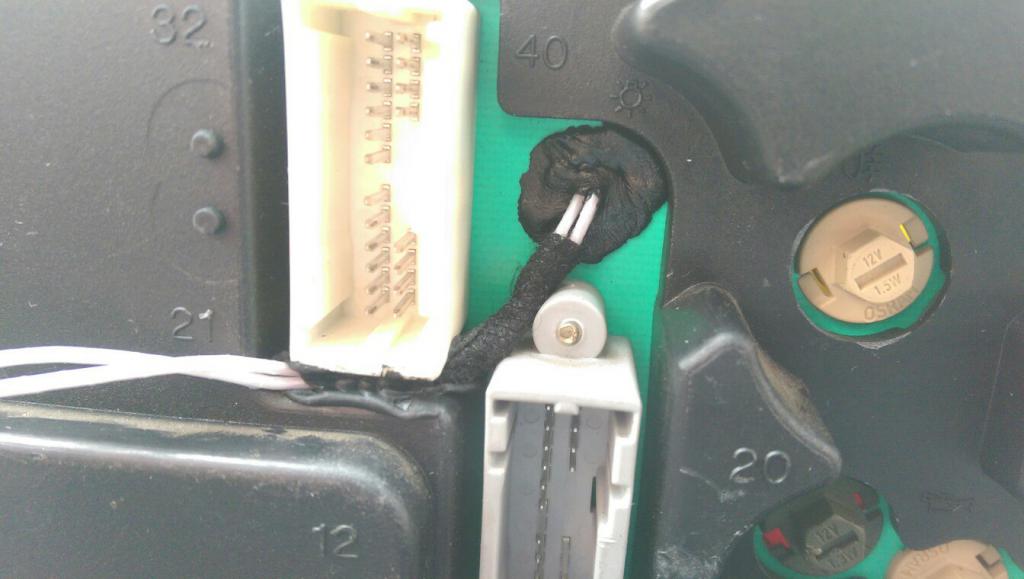

    Все провода вывел через два отверстия ламп, чтобы внутрь не попадала пыль, а так же чтобы закрепить провода используем снова бутил.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-17.jpg

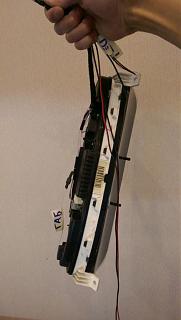

    Далее когда проводка смотана вся с фишками для снятия приборки, делаем отверстия в черном пластике сзади, и проводку чтобы не перегибалась привязываем стяжкой к приборке. вот так.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-15.jpg

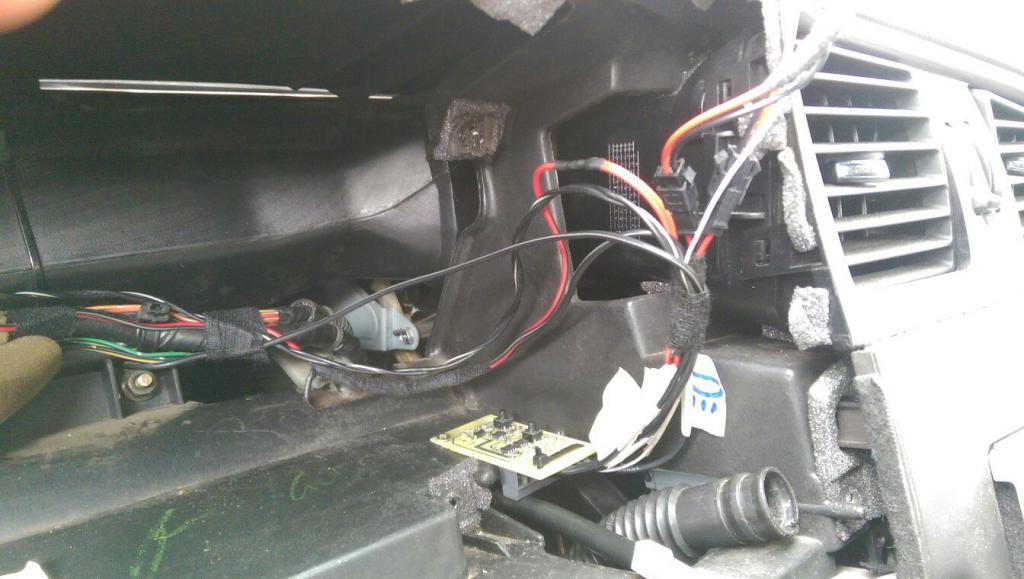

    Блок розжига очень удачно лег вот сюда, прикрутил его к пластику.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-16.jpg

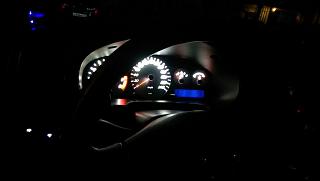

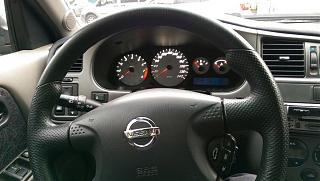

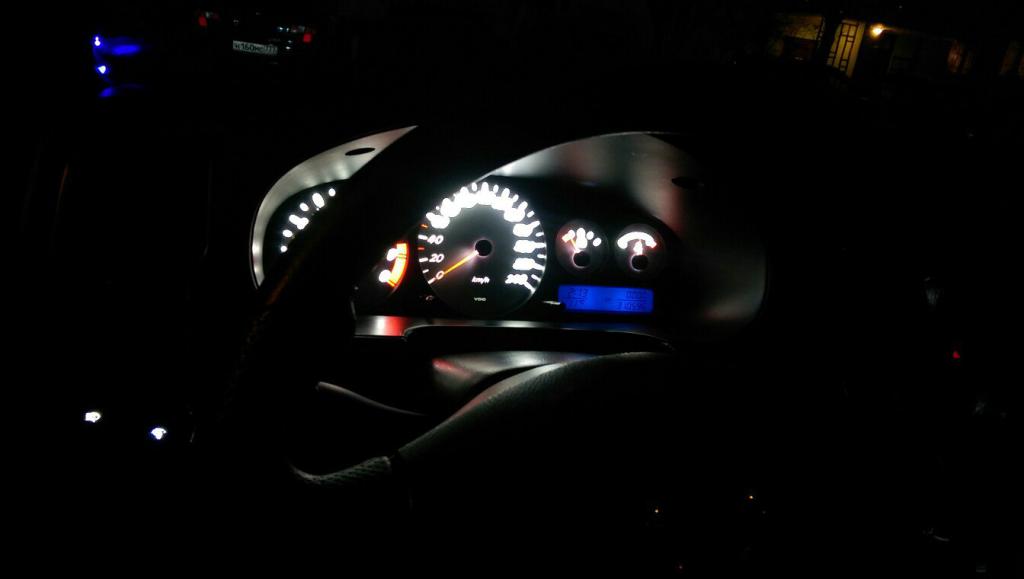

    Ну и результат, на фото не в полную яркость, так как даже днем приборка слепит, так что сделал чуть послабже.
    При включении ближнего света фар приборка тускнеет, для ночной езды.

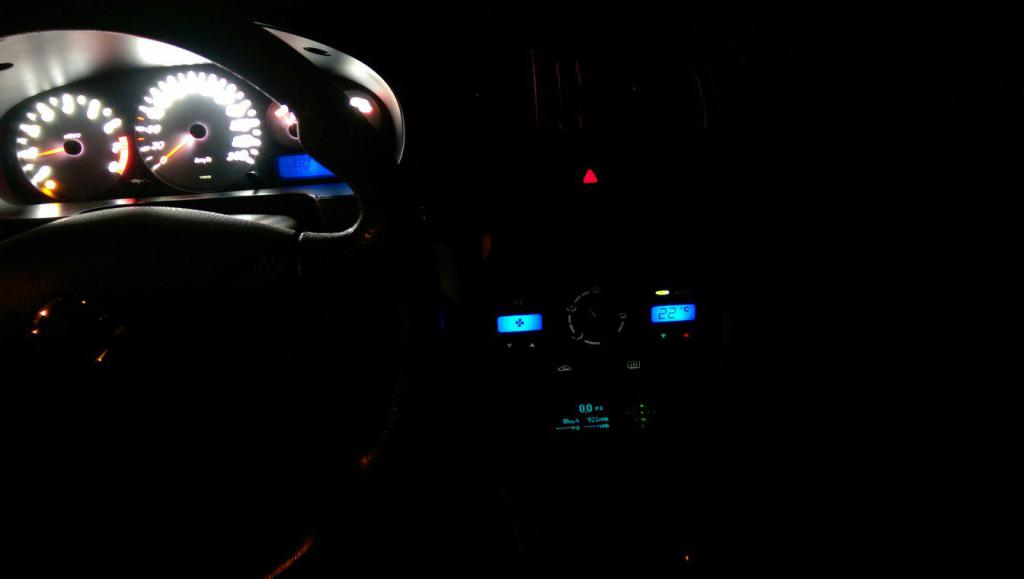

    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-18.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-19.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-30.jpg


    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-34.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-35.jpg



    Ну и видео работы. Дома проверял включал. А потом днем на машине (все кнопочки светятся белым ярко)
    Последний раз редактировалось VOVANыч; 14.11.2015 в 14:47.

  2. #2
    VOVANыч
    Автор темы
    Давно бесила зеленая подсветка стеклоподъемника и регулировки наклона фар, а еще не работала подсветка омывателя фар и регулировки яркости.

    Решил кардинально все пересадить на светодиоды.

    Только заранее в машине разбирайте кнопки, включайте габариты и тестером проверяйте где + а где -. и царапайте на кнопке прям пометки.

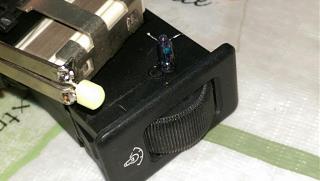

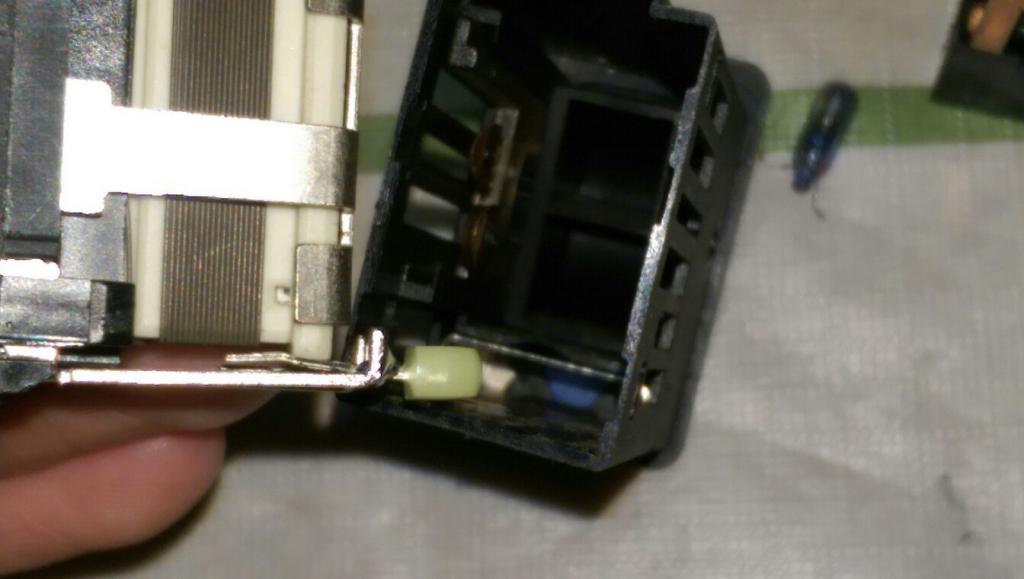

    Кнопка регулировки яркости, тут нужно подбирать мелкий светодиод, так как в кнопке узкое место. я диод выбрал вот такой, и сточил его.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-20.jpg.......Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-21.jpg

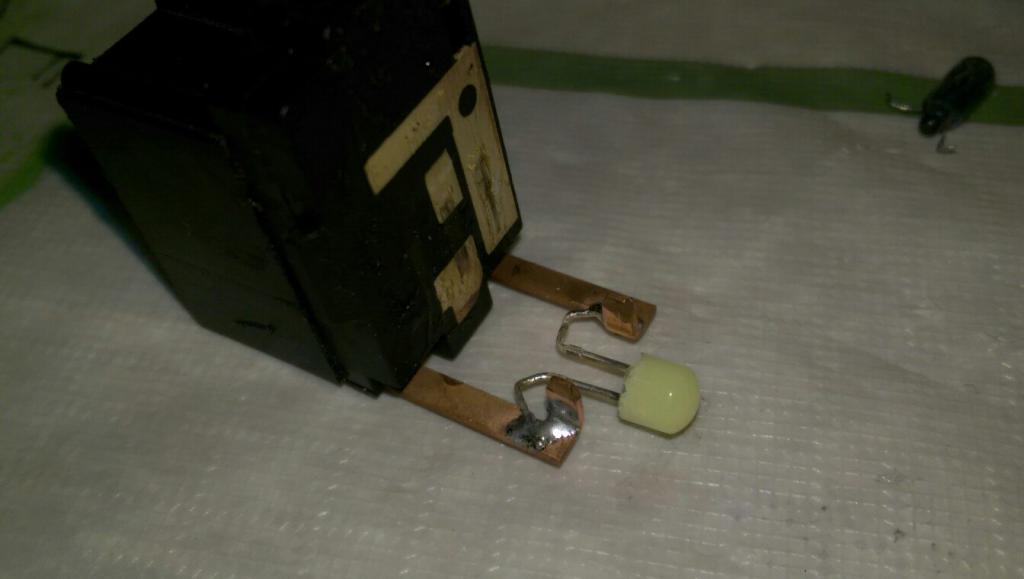

    Омыватель фар, тут надо направить светодиод вперед и чуть выше (на фото неправильно, я переделал потом)
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-22.jpg........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-23.jpg

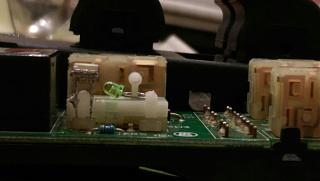

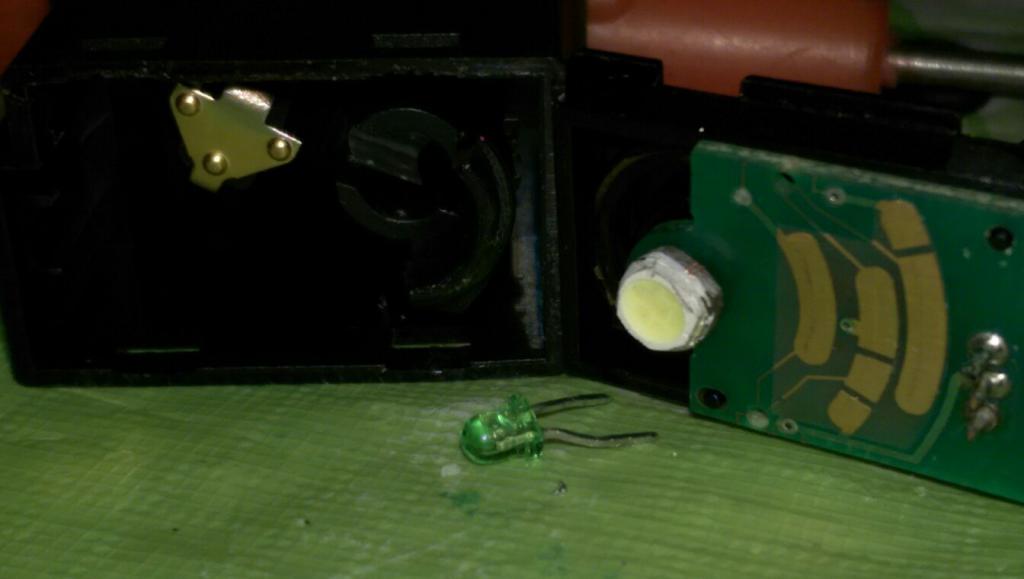

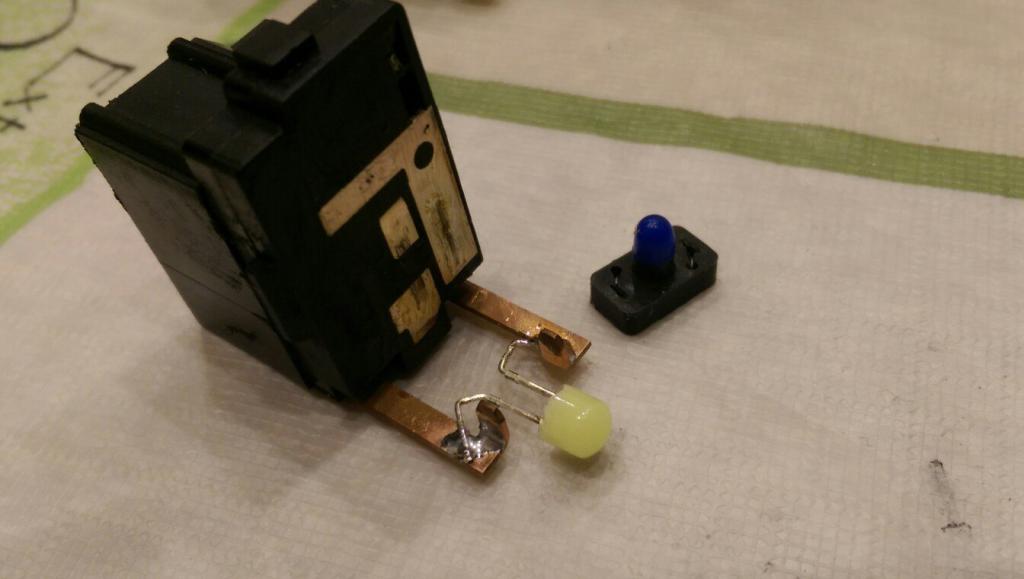

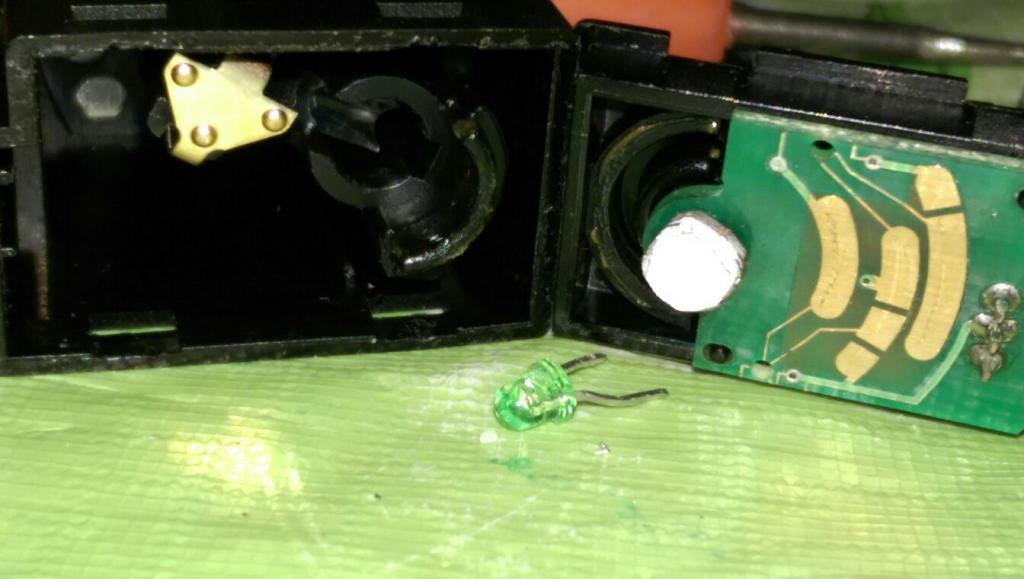

    Регулировка наклона фар. Тут все сложнее, диодик стоял мелкий круглый. Сюда именно нужно ставить светодиод БЕЗ сопротивления (оно на плате уже есть). И его нужно очень аккуратно обточить со всех сторон, да еще и припаять так чтобы он был вплотную к плате. для этого отпаиваем диод штатный, и удаляем пайку чтобы были отверстия. к светодиод нашему паяем проволочки, вставляем в отверстия и припаиваем к плате.
    При установке надо чтобы светодиод входил в отверстие на переключателе, и чтобы еще все крутилось и не заедало.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-27.jpg........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-26.jpg

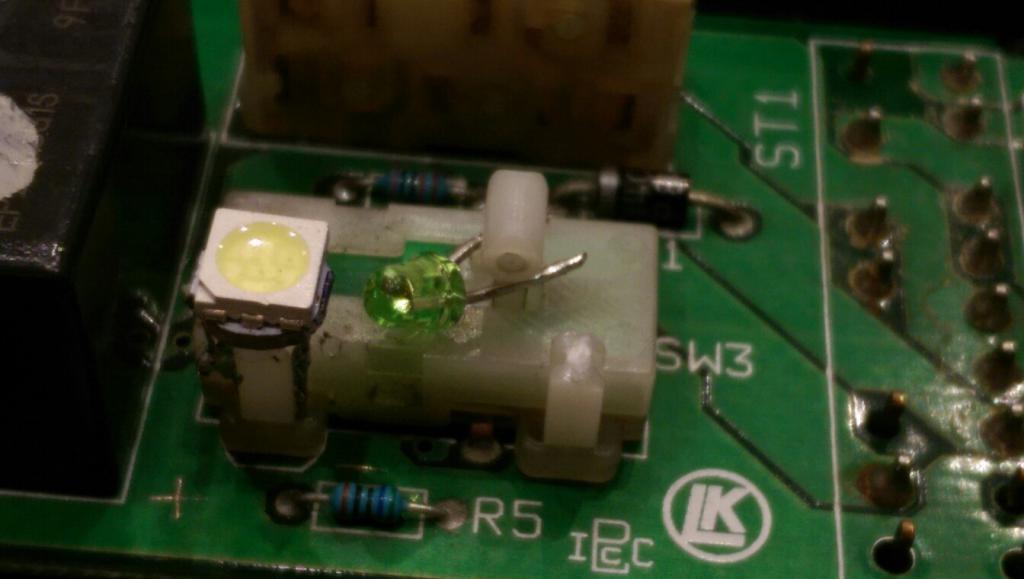

    Блок стеклоподъемников. Тут все просто, отрезаем диод, опять берем светодиод БЕЗ сопротивления, и припаиваем так, чтобы он был ниже кнопок стеклоподъемника, на 2 фото видно.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-24.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-25.jpg

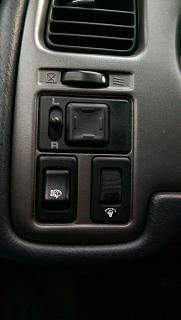

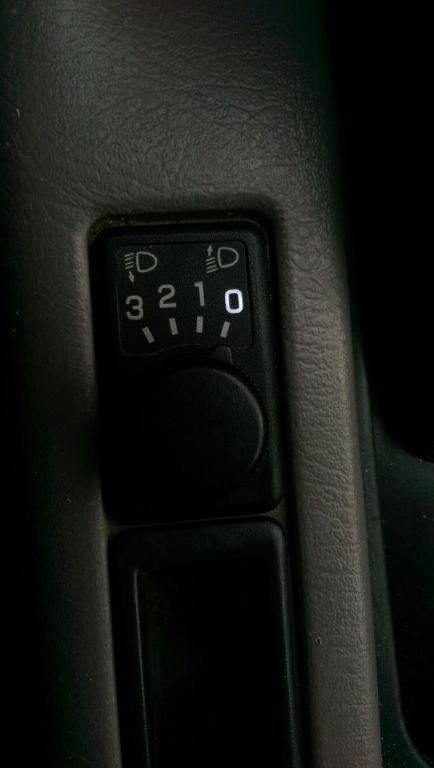

    И вот что получаем, яркий ровный белый свет, все кнопочки светятся.
    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-28.jpg...........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-32.jpg........Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-29.jpg


    Установка светодиодов в панель приборов Р11-144 и во все кнопки в машине.-33.jpg
    Последний раз редактировалось VOVANыч; 14.11.2015 в 14:45.
