Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.

Показано с 1 по 1 из 1
  1. #1
    VOVANыч
    Автор темы

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.

    Стартер уже год как стал издавать странные звуки на холодную, на горячую все отлично. но крутил всегда исправно и никогда не подводил.
    Решил заменить его. Взял японский контрактный стартер Mitsubishi, и конечно же как заядлый ананист по примьерам решил его разобрать и смазать перемазать весь, как оказалось не зря.
    Снимаем крышку.

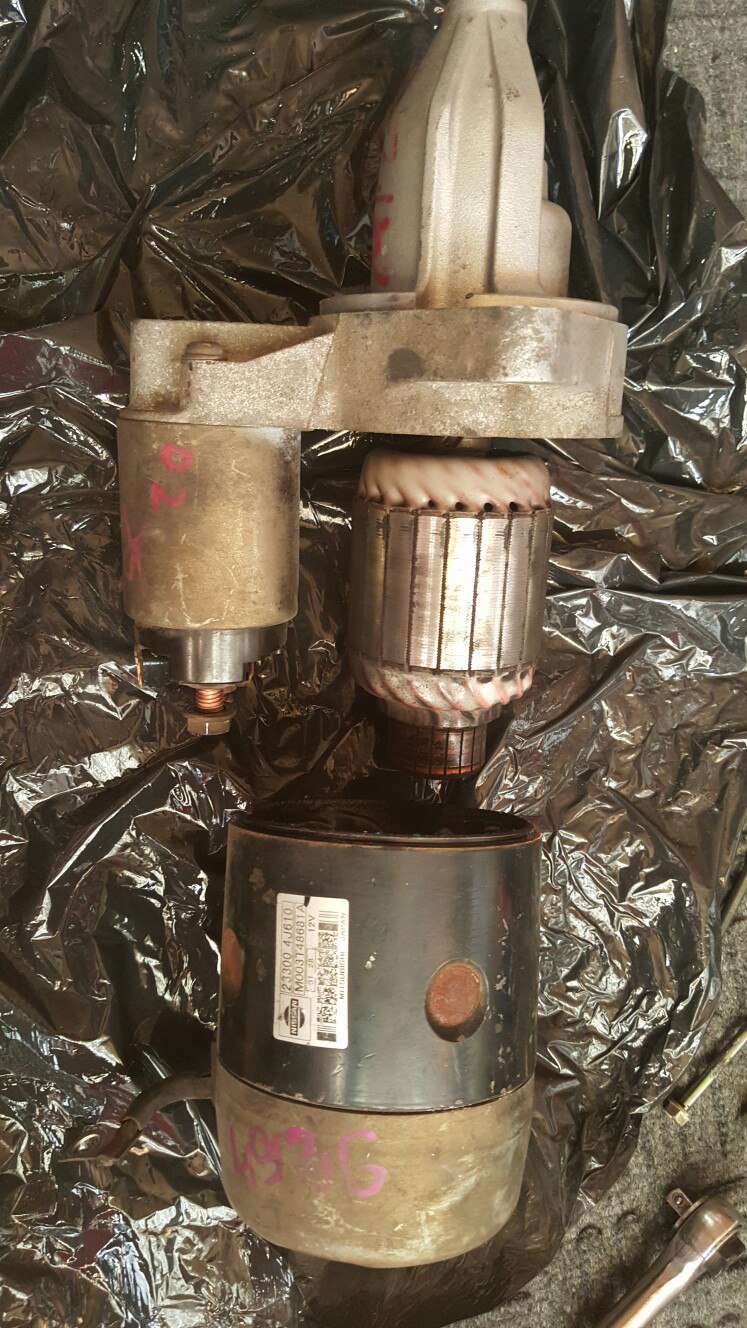

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-21.jpg



    Вытаскиваем якорь, и на нем видны следы износа уже, не критично, ну да ладно.

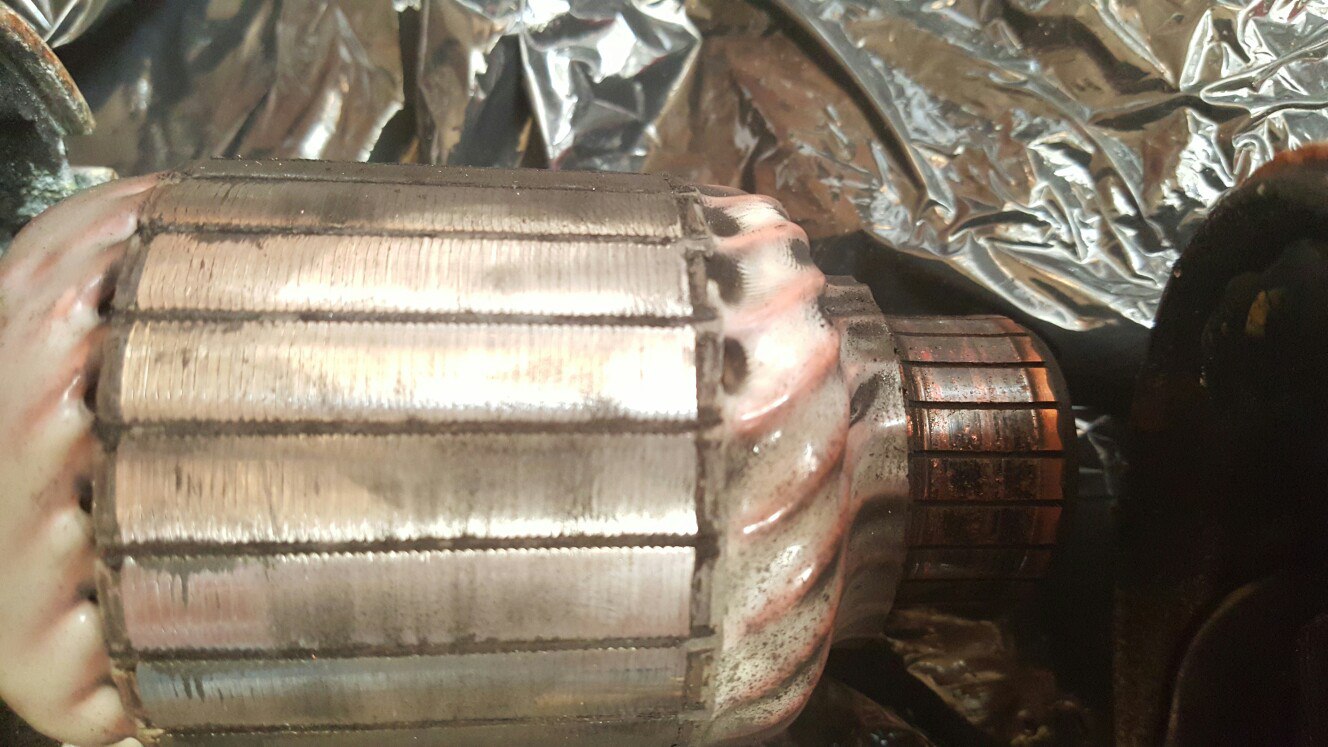

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-22.jpg


    Щетки в отличном состоянии, как и втулка на крышке. Как мы видим смазки НЕТ.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-23.jpg



    Передняя втулка, тут тоже смазки НЕТ

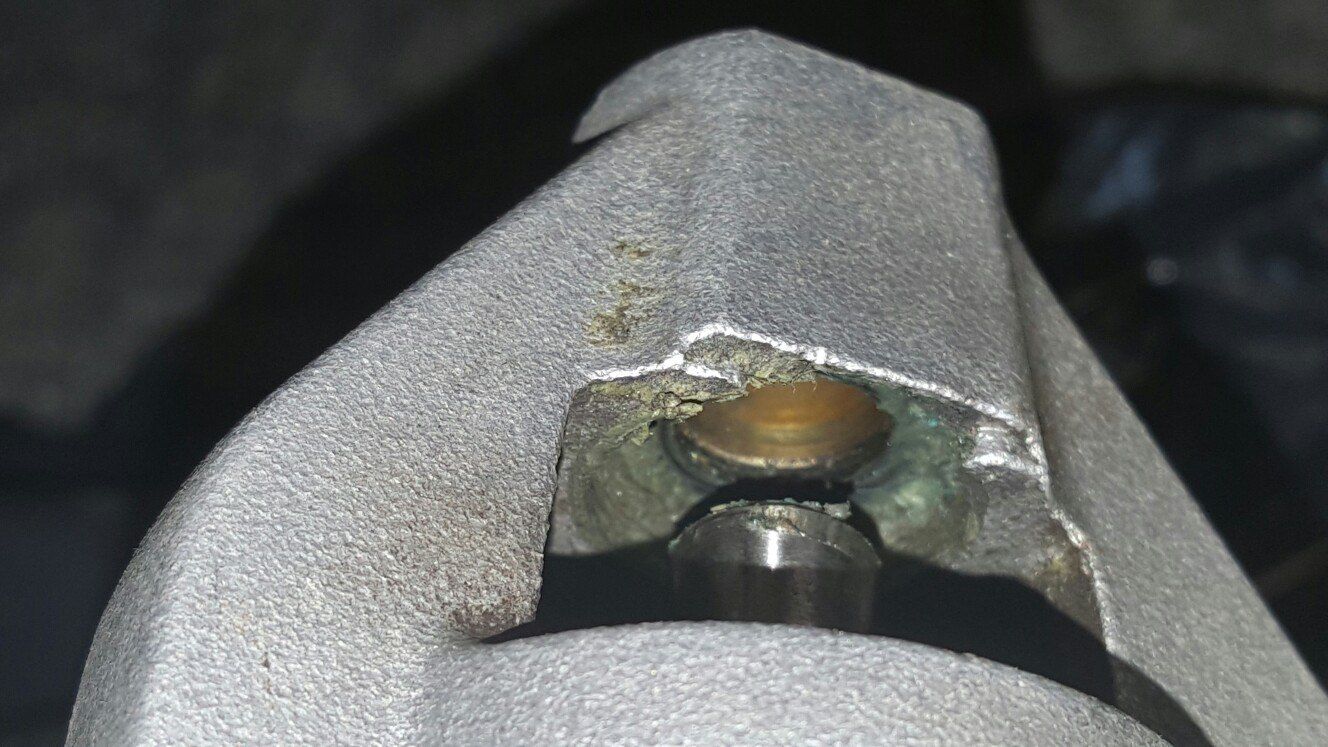

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-25.jpg

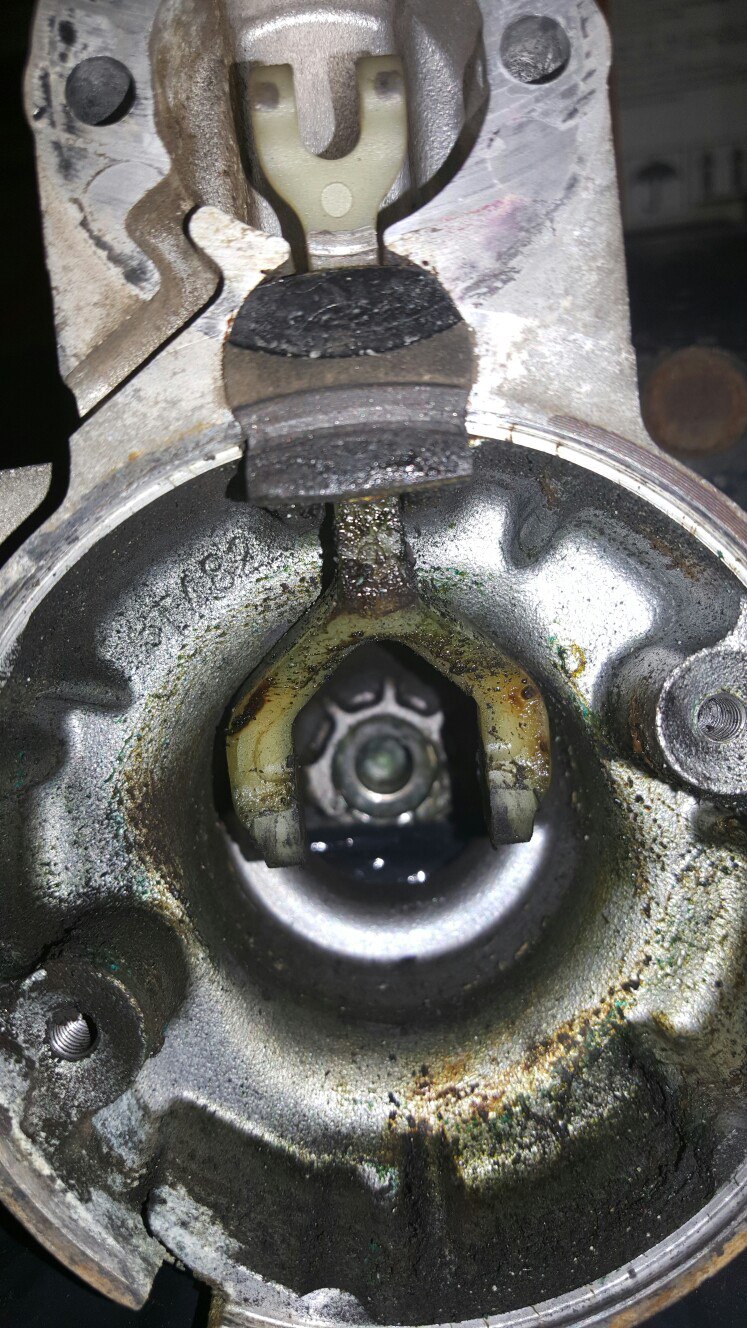

    Разбираем втягивающее, тут тоже смазки НЕТ, что то отдаленно ее напоминающее.

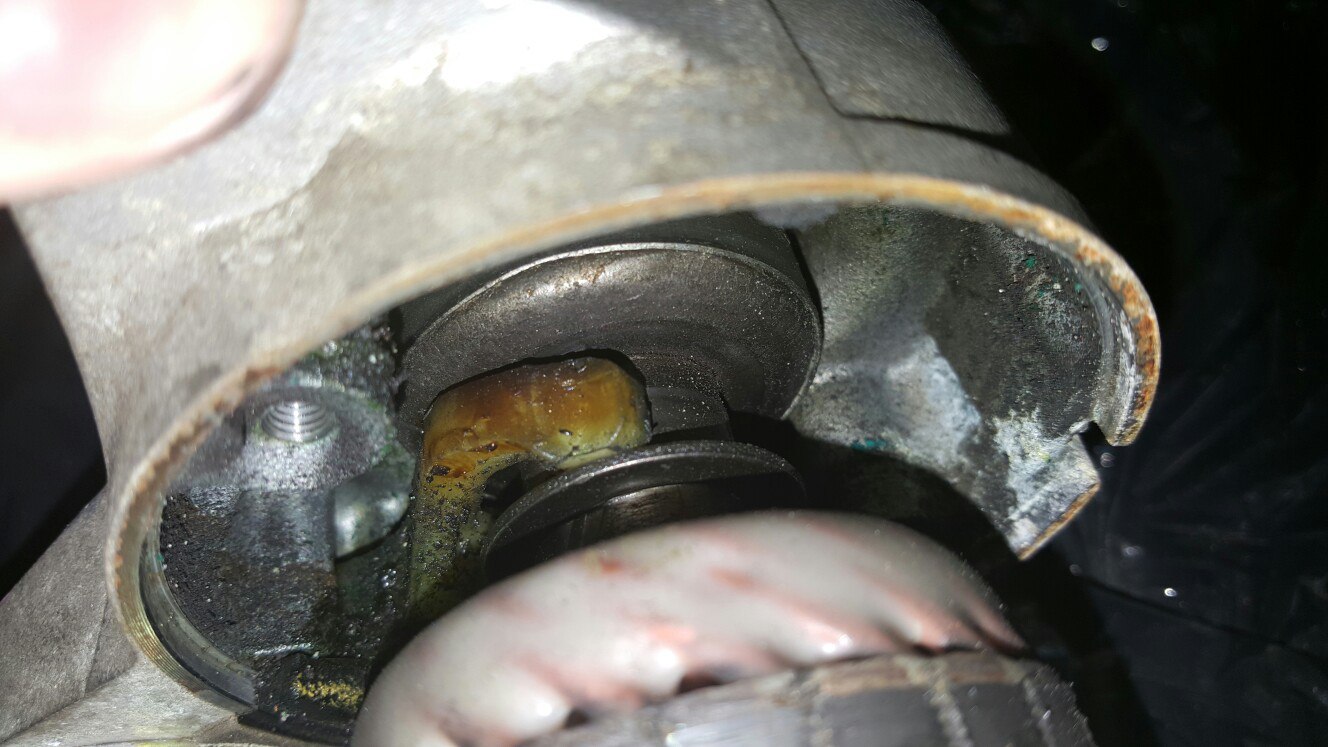

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-30.jpg.....Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-24.jpg

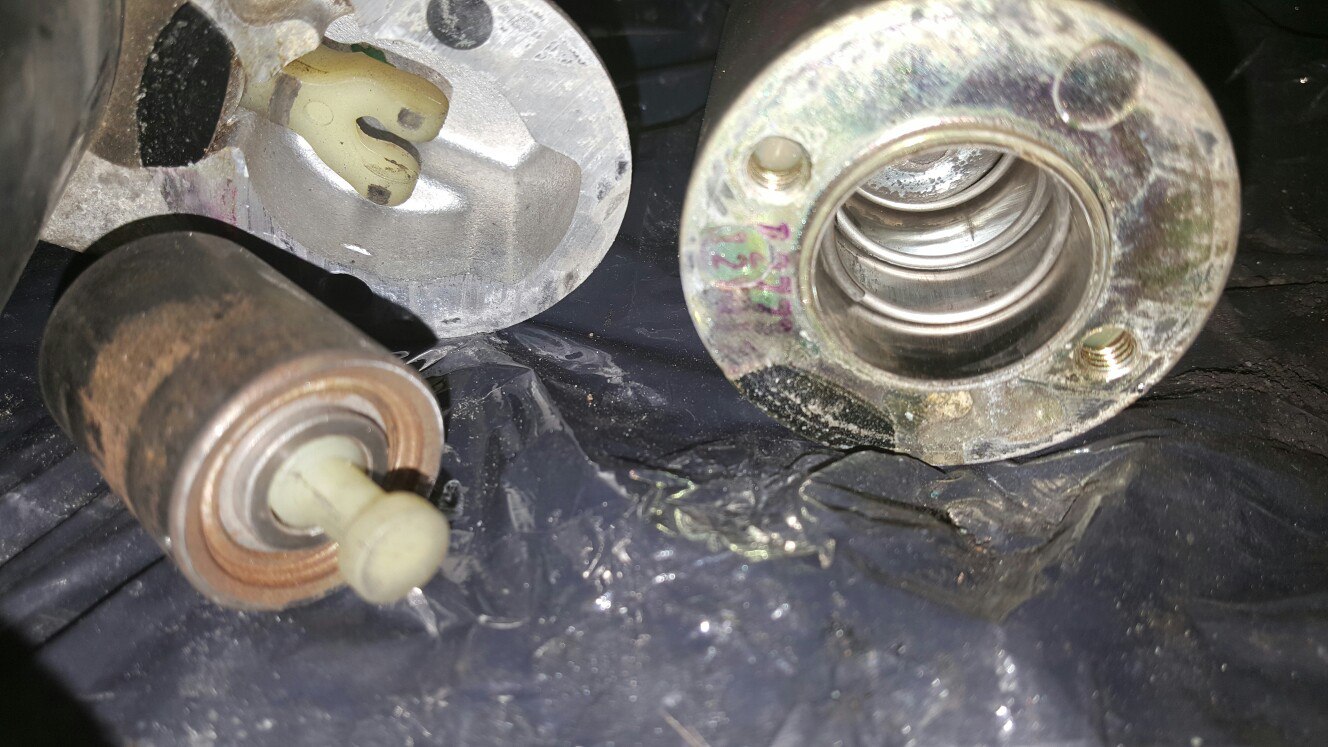

    Втягивающее вообще сухое и покрыто тонким слоем ржавчины
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-27.jpg



    Бендикс, тоже сухой, хотя вроде и есть какая то специальная желтая смазка, но она не особо уже смазывает, просто стала липкая субстанция

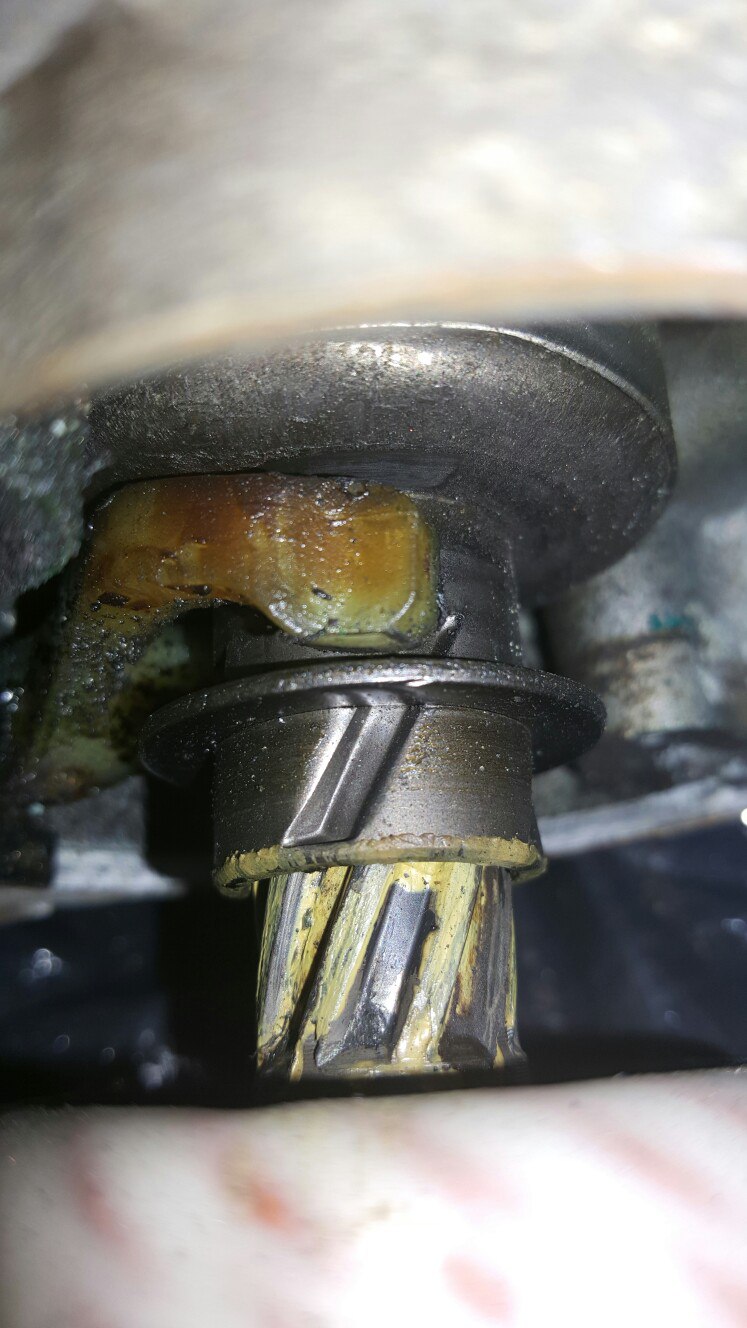

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-26.jpg




    Снимаем стопорное кольцо, и вытаскиваем бендикс с вала.

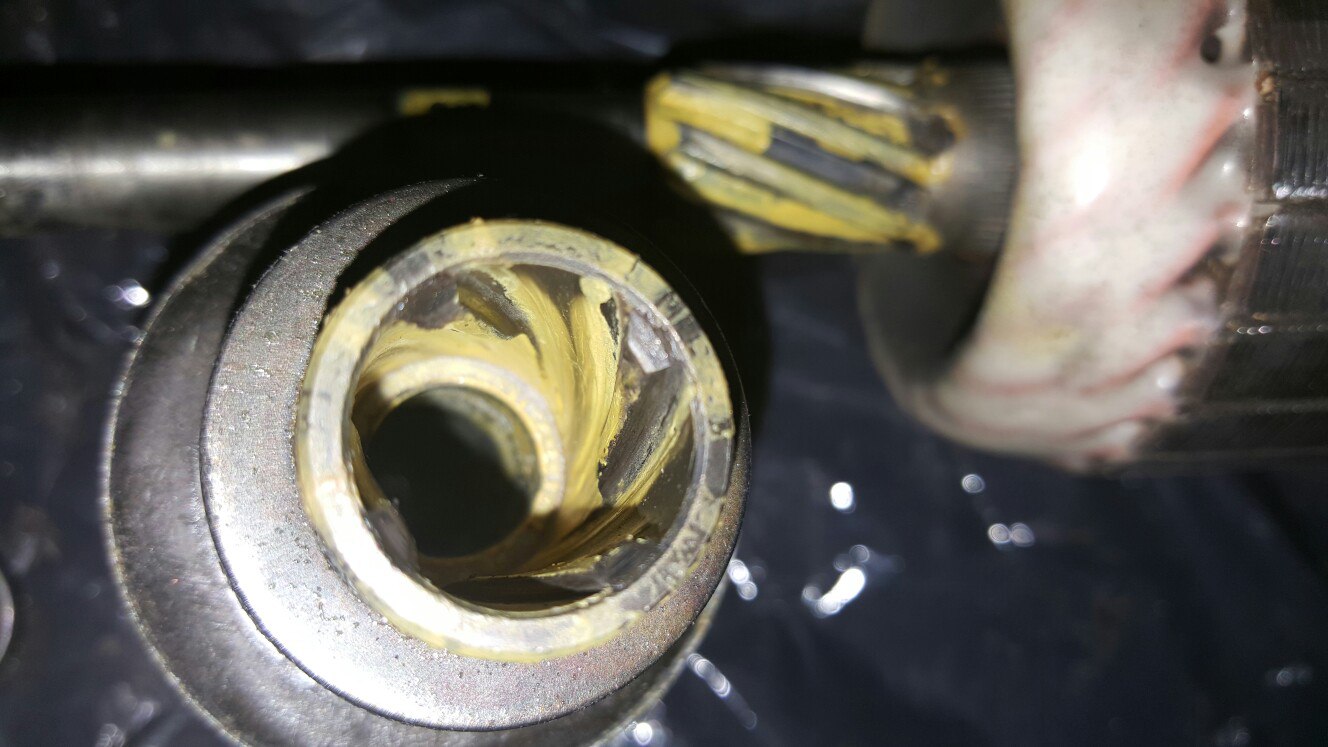

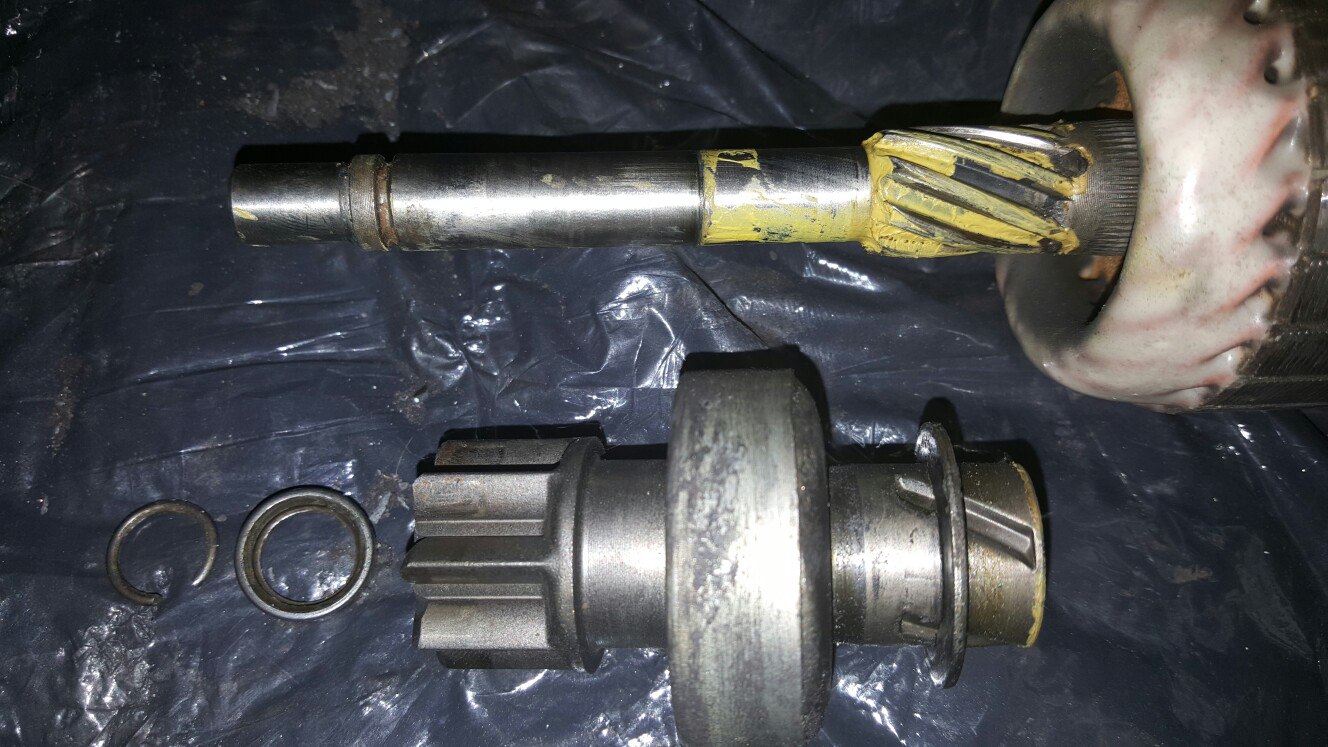

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-28.jpg....Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-29.jpg



    На схеме стартер полностью разобран, делатей не так много, все легко и просто, самый гемор собрать обратно стопорное кольцо втулки, которая держит бендикс.
    Красным пометил где нужно смазать.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-32.jpg





    Снимаем стартер с машины
    , снял патрубок впуска, и доступ до него отличный.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-12.jpg



    Сначала снизу откручиваем клемы от стартера, и откручиваем два болта на 14 крепящих стартер.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-11.jpg



    И теперь сравниваем стартер европа и япония. Они разные, по размеру и весу (японец тяжелее и мощнее). Но и по соединению проводки тоже другие. На моем было 2 гайки, а на новом гайка и клемма.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-18.jpg.....Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-17.jpg
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-16.jpg.....Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-15.jpg
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-19.jpg


    Пришлось в спешке искать в гараже клемму мама, чтобы соединить к штатной проводке.

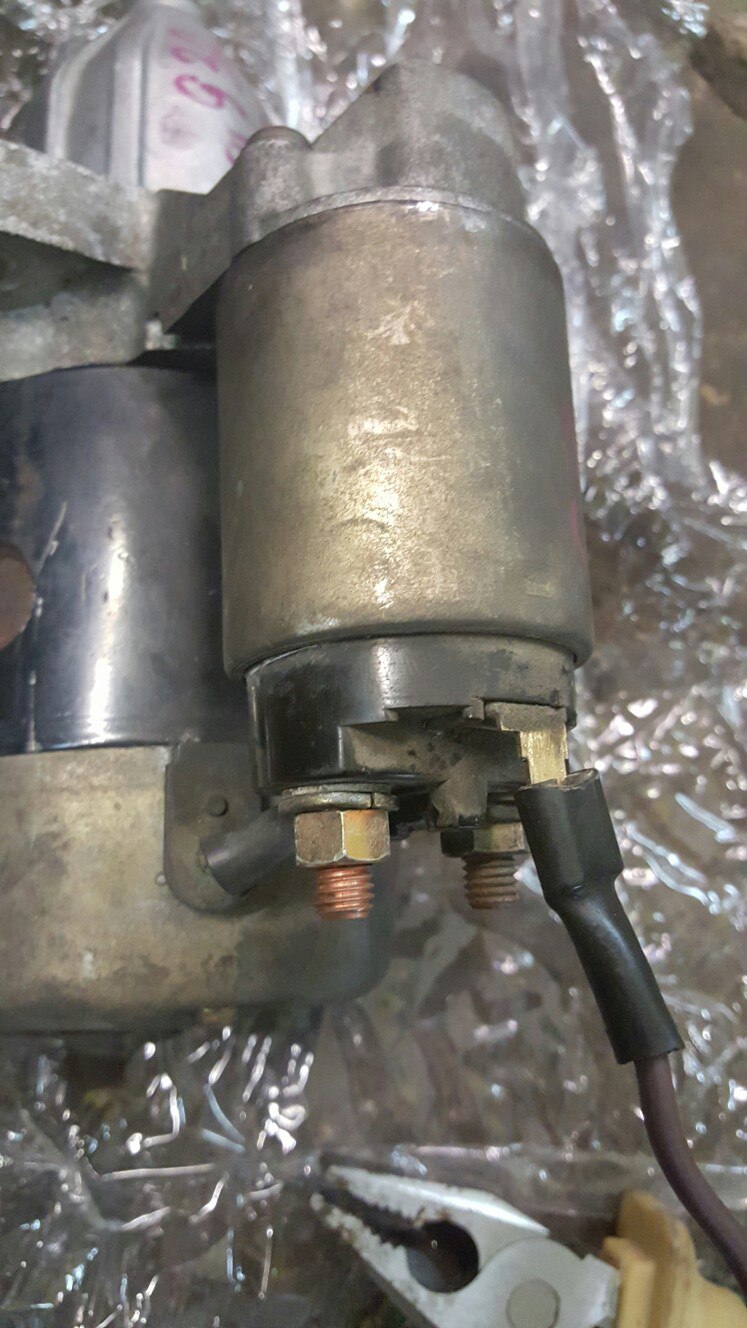

    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-10.jpg


    Соединил не резав провода штатные, соединил новый провод болтом с гайкой и шайбами. Все крепко, все заизолировал.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-14.jpg......Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-13.jpg



    И еще различие стартеров, у старого болты вкручивались оба в стартер, а у нового одно отверстие без резьбы, пришлось с одного болта болгаркой срезать шайбы, иначе не хватало длинны, и после этого уже закрепил на болт с гайкой, не удобно, а что делать, по другому никак.
    Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-20.jpg



    А теперь результат, машину не узнать, она заводится так шикарно, тихо по сравнению с тем что было, и быстро.





    А вот пример как работает неисправный стартер, скрежет, еле крутит двигатель, и еще если машина прогреется, то на горячую вообще не крутит, его клинит. как остынет снова начинает крутить.




    А это эта же машина, но с уже замененным и перебранным стартером.




    А так работает обычный, среднестатистический стартер на Примьере, с легким металлическим лязгом при заводе.




    Запчасти к стартеру Magneti Mareli
    Щетки №14 23378-2F200
    Втягивающее №5 23343-2F200
    Бендикс №19 23354-2F200
    Звезда планетарного механизма №13 23367-2F200
    Корпус планетарного механизма №23 23383-2F200
    Ротор №17 23310-2F200







    Запчасти к стартеру Mitsubishi
    Щетки 23378-53J10
    Втягивающее 23343-53J10
    Бендикс 23354-53J10
    Ротор 23310-53J11
    Последний раз редактировалось VOVANыч; 20.07.2016 в 22:55.
