Замена сальника трамблёра Р11

Показано с 1 по 4 из 4
  1. #1
    valudia
    Автор темы

    Замена сальника трамблёра Р11

    Предыстория. Как то раз заметил что из под крышки трамблера сочится масло, меня это насторожило, затем начались провалы при переключении передач, стал искать причины по форумам почему же это может быть. В итоге пришел к выводу, что необходима замена сальника. Но проблема состояла в следующем: для того чтобы заменить сальник, нам необходимо практически полностью разобрать трамблер.

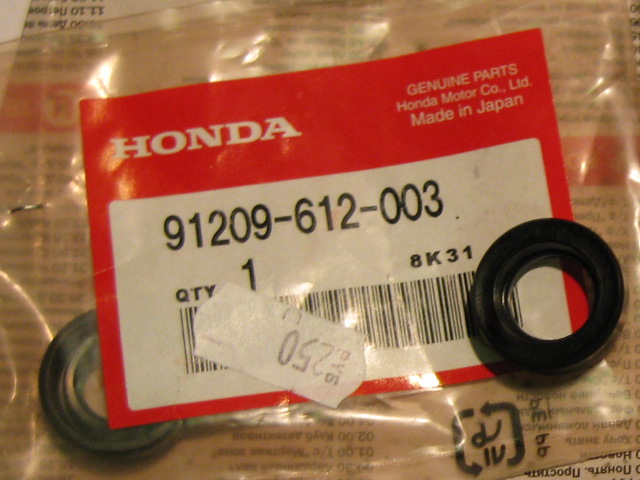

    И так, для замены нам потребуется новый сальник, но не от ниссана, а от хонды, т.к. видимо в ниссане не предусмотрена его замена, а замена всего трамблера целиком.Сальник его можно заказать через екзист, лично я заехал в магазин где обычно покупаю расходники для своей машины и купил у них. Выглядит он так (справа - старый):


    Замена сальника трамблёра Р11-0807cb57ac10.jpg

    номер по каталогу Honda 91209-612-003, как видно из картинки.
    До кучи заказал в екзисте новый бегунок, он же ротор распределителя системы зажигания от EPS (1.428.030) и крышку распределителя системы зажигания тоже от EPS (1.328.105), и сделал правильно, т.к. контакты что на бегунке, что на крышке сильно окислились (10 лет видать туда никто не заглядывал это точно) + крышка в 2х местах была треснута.
    Ну и совсем уж для полного счастья заказал уплотнительное кольцо 22131-78A00, и тоже не зря, т.к. старое уже начало твердеть и рассыпалось после снятия.
    Ну вот, подготовились, теперь можно менять. Еще можно поменять подшипник трамблера Nachi 62002NSE

    В начале отстегиваем все жгуты от трамблера (с аккума можно не снимать), затем набиваем засечку, чтобы запомнить как было выставлено зажигание, снимаем крышку трамблера, откручиваем сам трамблер, перед тем как откручивать, еще раз убедитесь, что сделали засечку.
    Сняли, кладем на газетку и приступаем к разборке:

    Снимаем бегунок (надпись Screw поможет нам найти болтик)


    Снимаем черную защитную крышку:

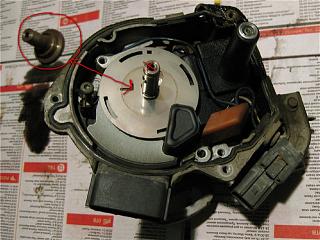

    Отворачиваем винтик и снимаем удерживающий элемент:

    Замена сальника трамблёра Р11-d584dc86dbe3.jpg

    Затем аккуратно снимаем датчик холла и пластиночку (винтик можно завернуть на место, чтобы не потерять):



    Далее, самое, на мой взгляд, мучительное... выбить шплинт (подготовьте заранее что нибудь металлическое и небольшого диаметра на конце ну и молоток побольше )

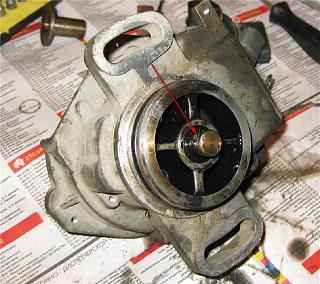

    сразу можно снять старое уплотнительное резиновое кольцо:

    Замена сальника трамблёра Р11-ee8091ed4849.jpg

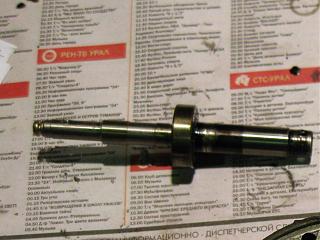

    Ну и после жестокого выбивания у нас все разбирается:

    Замена сальника трамблёра Р11-d3b6a642fcfd.jpg

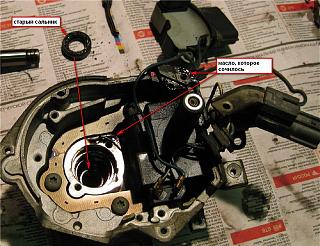

    Замена сальника трамблёра Р11-b58644257611.jpg

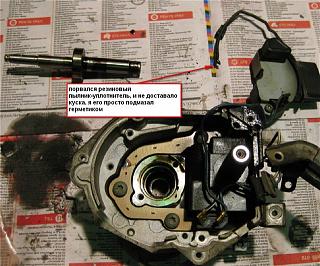

    Замена сальника трамблёра Р11-42955900f1cb.jpg

    Ну и соответственно все отчищаем до блеска, я использовал CarbCleaner HiGear, следы масла растворяются на глазах. У меня сальник внешне был вроде ничего, но был как камень твердый...

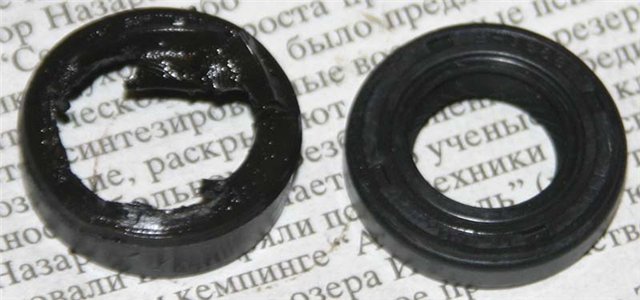

    Ну и наконец, то ради чего это все делалось:

    А ведь могло бы быть и так, если во время не поменять сальник.

    Замена сальника трамблёра Р11-65ba74f58993.jpg

    Собираем все в обратной последовательности, не забываем при этом оранжевую накладочку на контакты, и нюанс с установкой круглой металлической пластиночки: на ней вы должны видеть букву "L", а не ее зеркальное отражение. Ну и соответственно подогнать засечки, которые вы делали вначале.
    Думаю, что все объяснил внятно.
    Спасибо за внимание, думаю не мне одному поможет.
    Последний раз редактировалось VOVANыч; 19.11.2013 в 13:28.

  2. #2
    vlasov240172
    Участник
    Если кому интересно то скажу что точно такой сальник идет на двигатель мопеда ТВ-60 (комплект сальников) 24-14-6

  3. #3
    volldemaro
    Участник
    Хотелось бы дополнить этот отчет двумя пунктами, которые я считаю очень важными:
    1. Если не выбивается шплинт (а он у меня и не только у меня не выбивался) то пробуйте выдавливать его тисками, предварительно подложив с одной стороны что нибудь вроде гайки, что б этот шплинтик не упирался в тиски(я использовал плоскогубцы), а с другой стороны, чем вы собственно и будете выдавливать, я использовал шестигранную насадку с отвертки как на рисунке ниже(рис№1). Тянуть нужно очень сильно, аж треск раздается когда вылазит! Кстати без помошника здесь не обойтись!(Рис.№2)
    2. И второе самое главное: на вилке с которой вы выбивали шплинт ОБЯЗАТЕЛЬНО поставте метку относительно вала чтоб вы его так и поставили! А то я 4 дня провозился и еще 2 раза разбирал трамблер думая что не правильно собрал, а в итоге оказалась перевернутая вилка на 180 градусов! (рис№3[ATTACH][/ATTACH])
    Последний раз редактировалось volldemaro; 30.11.2011 в 13:27.

  4. #4
    Lёliк
    Старожил
    Ребят, привет. Перебрал я свой трамблер по данному отчёту, все здорово получилось, сальник подошёл, автору спасибо, вот только шплинт проблемный я не выприсовывал, ибо он засажен на горячую (у себя его я выдавить так и не смог), я через деревяшку постучал по валу (только винтик выкрутил центральный) и подшипник без проблем слез с этого вала. И назад установил так же, упер в наковалюню там где шплинт и через проставку (трубка с отверстием 12 мм кажется) не сильными постукиваниями посадил подшипник на свое место. Процесс этот с выбиванием, заменой и забиванием обратно занял от силы минут 5-10
