    Переборка двигателя GA16De

    Обсуждение темы ТУТ
    Еще есть статья о переборке такого мотора от Vitaliiy

    Причина переборки проста, сильный жор масла (более литра на 500км)
    Так же ТУТ можно посмотреть отдельно отчет по замене цепей на GA16De с фото и метками.

    Видео показывает насколько сильно она дымит без коллектора, дым только на холодную, на горячую дыма нет.




    Небольшой список что нам понадобится:
    1. Набор головок
    2. Набор ключей (рожковый - накидной)
    3. Тряпочки и побольше
    4. Пакеты и покрепче, для того чтобы складывать снятые болты, гайки, и прочую мелочь, и пакеты подписать что в этом пакете лежит, например (Выпускн.коллектор,болты клапанной, и т.д.)
    5. Рассухариватель от ваза 16 клапанной модели
    6. Оправка поршня, для того чтобы потом вставить поршень с кольцами в блок
    7. Оправка для маслосъемных колпачков
    8. Герметики 2шт с запасом, я использовать буду серый высокотемпературный. (кстати на сером герметике был поддон)
    9. Бензину чтобы отмывать нагар
    10. Кисточку
    11. Маркер для меток, такой чтобы с металла не стирался
    12. Шупы
    13. Напильник мелкий плоский, чтобы подгонять замок поршневых колец
    14. WD-40
    15. Штангенциркуль для того чтобы проверить все размеры по мануалу (шейки коленвала, шейки распредвалов, толщину вкладышей)
    16. Ну и хавки чай, сахар, чайник, к чаю че то, че нить пожрать
    17. Грязную одежду
    18. Несколько пар перчаток
    19. Фонарик на бошку
    20. Для тех у кого нет книги, скачайте её в электронном формате, и распечатайте если есть возможность и возьмите с собой. Распечатать достаточно только то что нам понадобится. Все схемки приведены из этой книги.


    Есть некоторые трудности с этим двигателем, это снять впускной коллектор ну нереально, т.к. болты крепящие коллектор нижние очень глубоко и до них не добраться, ни ключом ни головками. Но об этом всем попорядку буду........

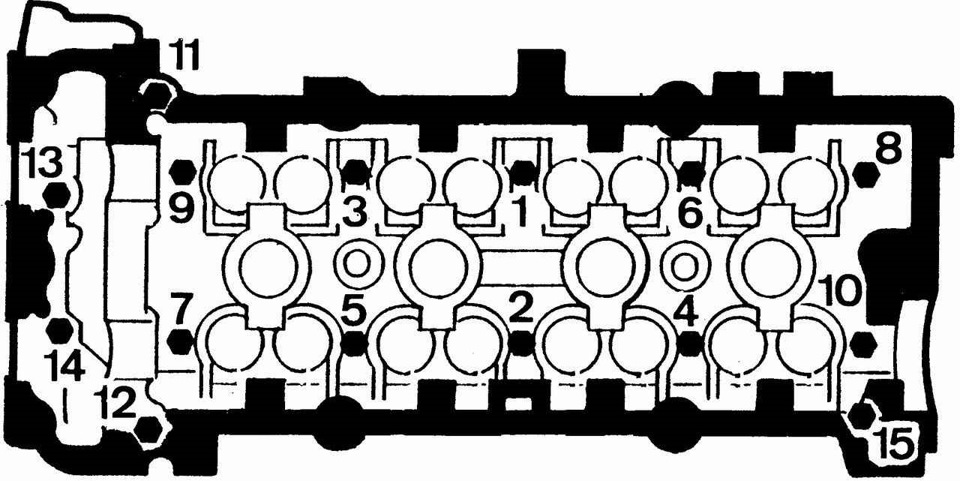

    Вот схема впускного коллектора, а так же моменты затяжки болтов


    Пунктов на самом деле больше, в некоторых пунктах я даю ссылки как снять то или иное, о котором уже говорил в других отчетах.

    1. Снимаем аккумулятор

    2. Снимаем защиту выпускного коллектора. Процесс с фотками тут.

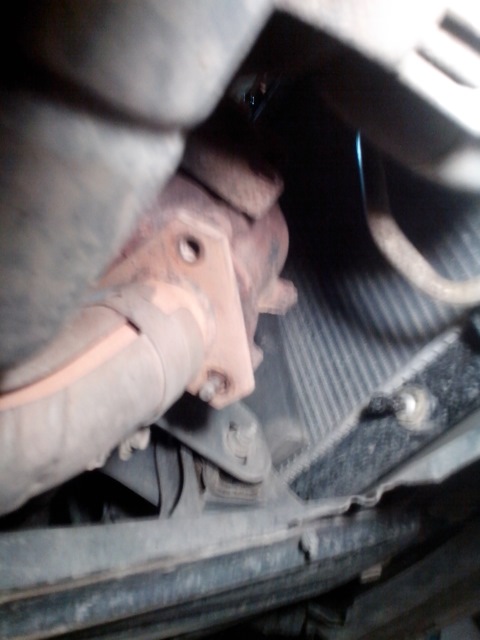

    3. Снимаем выпуск вместе с катализатором, все гайки на 12

    Фото когда снято уже все

    Переборка двигателя GA16De-1057c150e361t.jpg

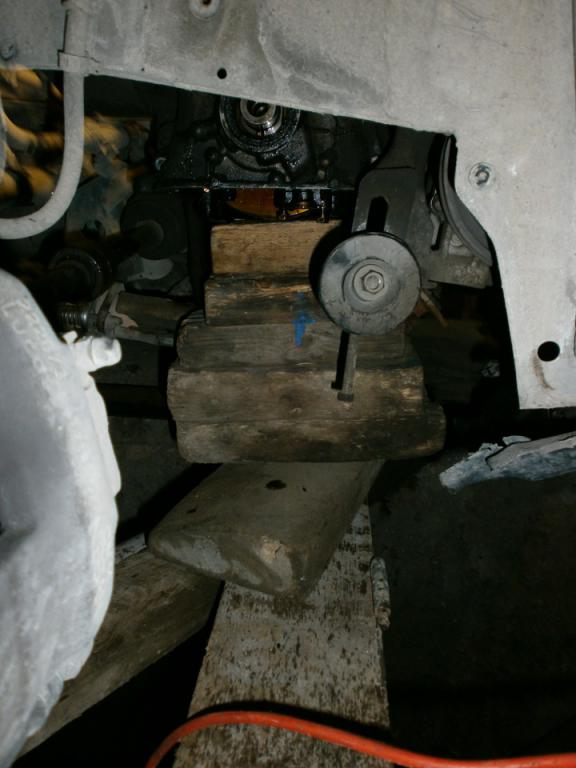

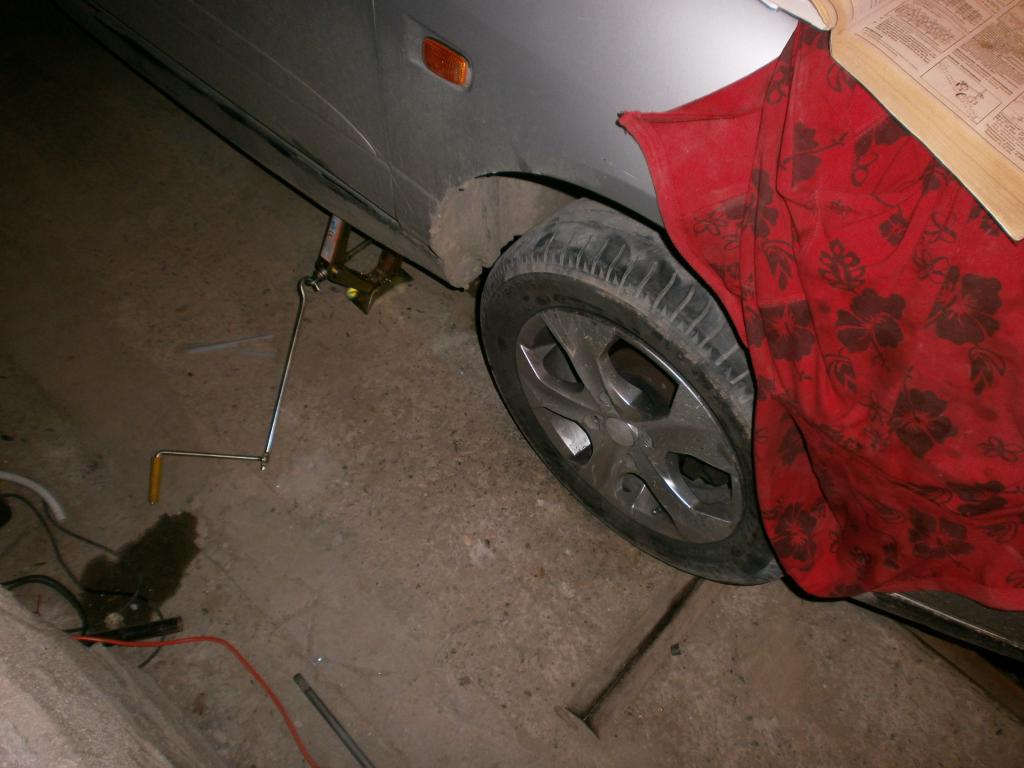

    4. Отправимся сразу вниз дабы потом там ниче не откручивать уже. Снимаем лыжу с подушками двигателя, откручиваем лыжу 4 болта на 17, и откручиваем подушки болты на 14, описание процедуры с фотками тут

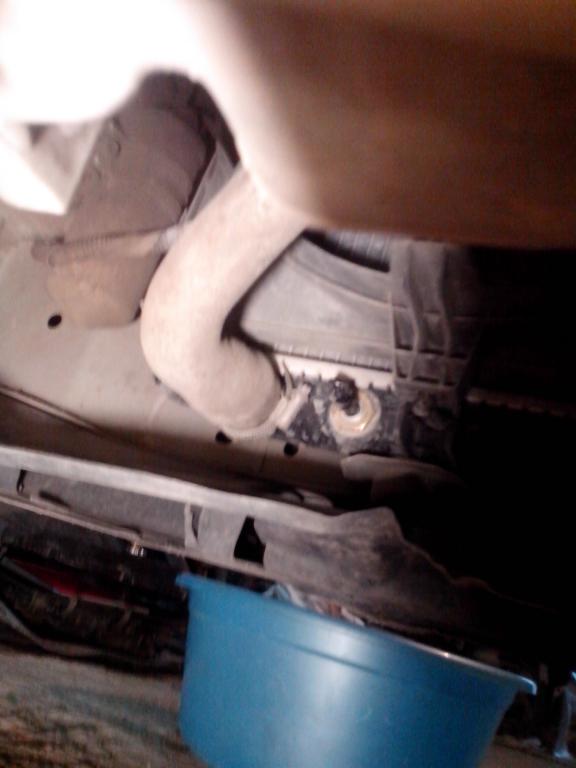

    5. Сливаем масло с двигателя а так же можете слить антифриз если хотите чтобы потом при снитяя головки не лилось все вниз (я не сливал антифриз)

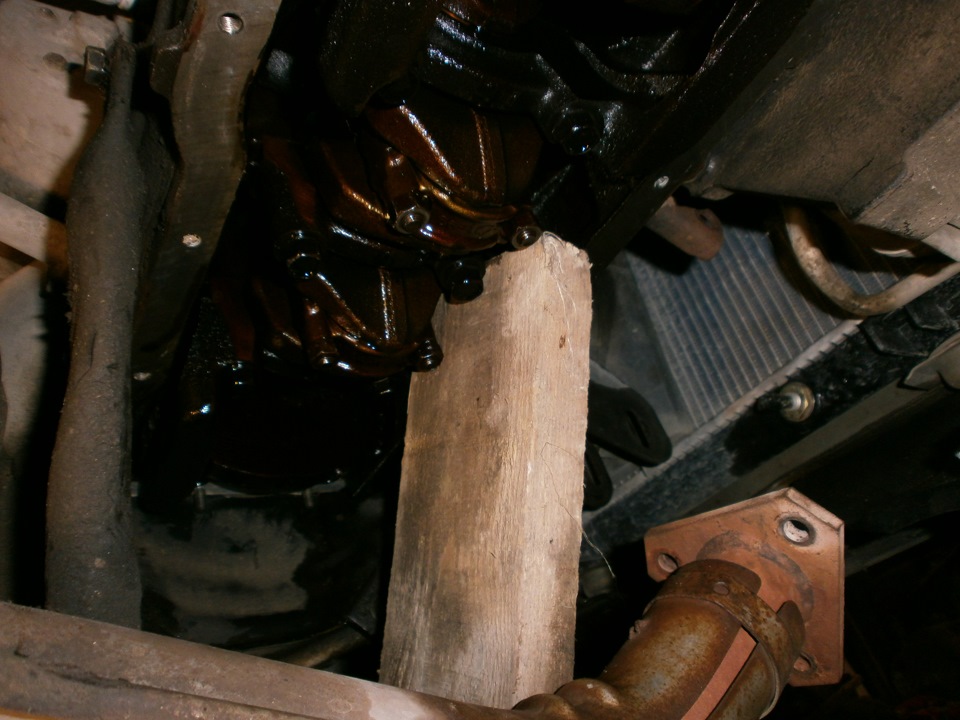

    6. Откручиваем поддон головкой на 10 маленькой с удлинителем. Потом берем плоскую отвертку и немного подбиваем ей стык поддона с блоком, чтобы отошел герметик.

    Переборка двигателя GA16De-46f998a4b0d6.jpg



    7. Еще я снял все ремни и шкив коленвала т.к. думал буду снимать переднюю масляную крышку (но не снимал ее). Как снять все ремни описано тут с фотками

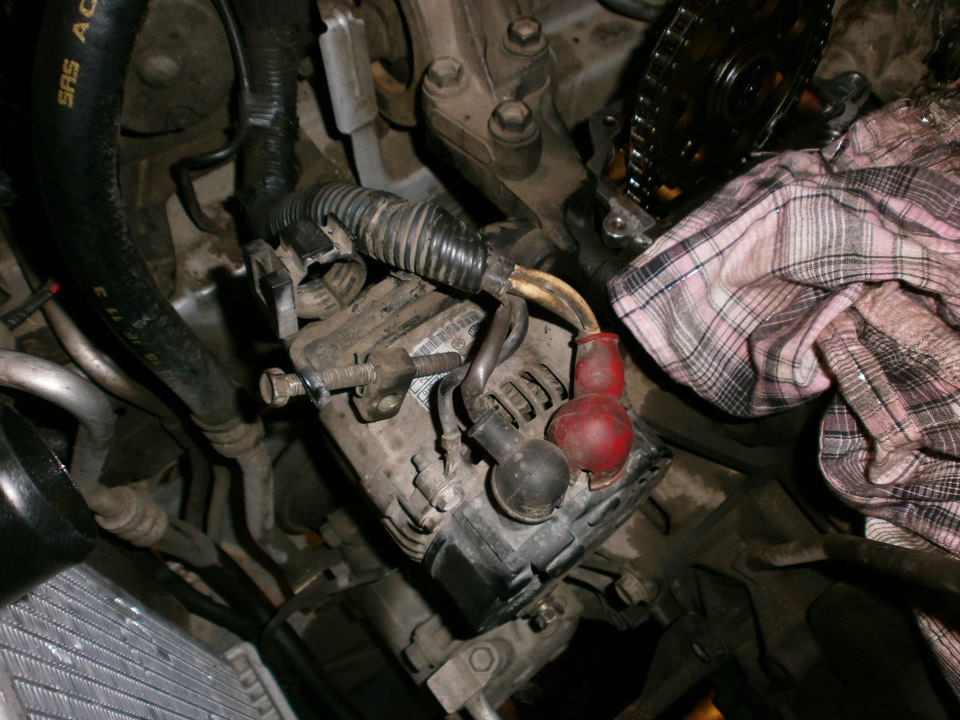

    8. Снимаем высоковольтные провода подписав их какой где стоял и подписав трамблер. И снимаем ВСЕ клемы что есть на головке блока (клемы с дросселя, форсунок, датчика температуры охлаждающей жидкости)

    9. Снимаем корпус воздушного фильтра, крепится хомутом снизу, болтом одним сверху около патрубка воздуховода, и снимаем его отсоединим маленькую трубочку снизу от корпуса. + отсоединяем тросик газа от дросселя.

    10. Откручиваем кронштейн который идет от подушка правой на головку блока, болты на 12 3шт (один на подушке, другие два на головке)

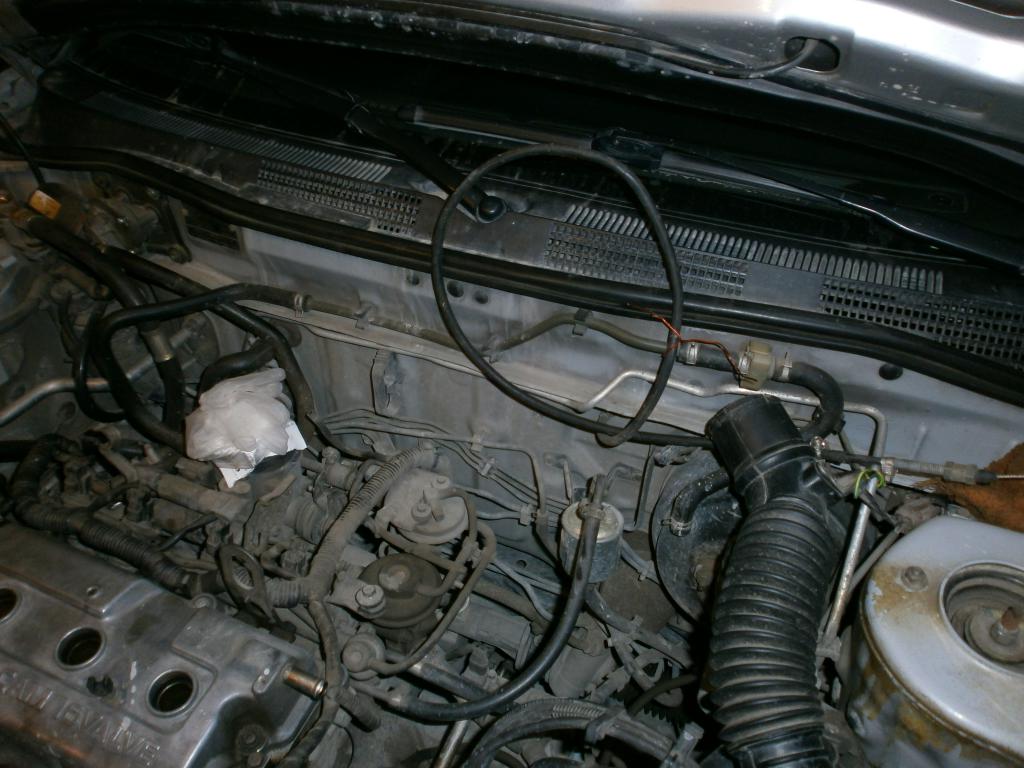

    11. Откручиваем трубку которая шла от коллектора выпускного до EGR ключом на 27. Ну и вот фото как все выглядит на данном этапе. И заодно снимем шланги топливные которые идут на рейку топливную.

    Переборка двигателя GA16De-13a3a880988d.jpg

    59812[/ATTACH].html]



    Переборка двигателя GA16De-ff09b065b9b5.jpg

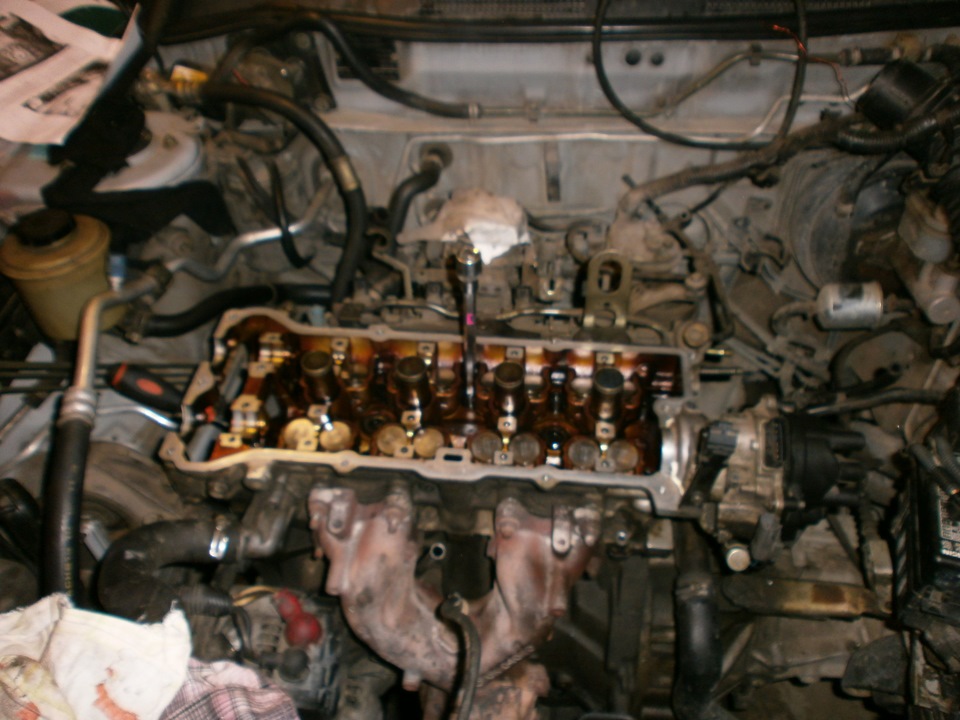

    12. Снимаем клапанную крышку, болты откручиваются легко обычной отверткой.

    Переборка двигателя GA16De-4ffd04ded5c3t.jpg


    13. И вот на этой цифре начинаются сложности. Это патрубки до которых очень трудно добраться, снимал я их уже когда открутил голову и дергал ее и смотрел что мешает, поэтому можете делать как я, или же изъебнуться и снять их.

    а) патрубок идущий откуда то не помню уже на EGR. На нем хомут автоматический, разжимаем плоскогубцами и сдергиваем его.

    Переборка двигателя GA16De-855176c1c469.jpg


    Переборка двигателя GA16De-a4089b14cd00.jpg


    б) Шланг маленький идущий снизу откуда то и на тройник на EGR, вот его еще снять надо.

    г) Ну и самое Г это он , патрубок идущий от помпы, и во впускной коллектор, шланг показан красной стрелкой, отвернуть верхний хомут невозможно вообще, так что лезем вниз и пытаемся открутить нижний хомут (чтобы облегчить себе жизнь и чтобы рука больше пролезала туда снимаем кронштейн №7 показаный на рисунке в пункте №14). можете сверху попробовать канеш..... И еще откручиваем трубку большого патрубка (показана синей стрелкой) от головки блока, на 10 болтик

    Переборка двигателя GA16De-0e78fe006980.jpg

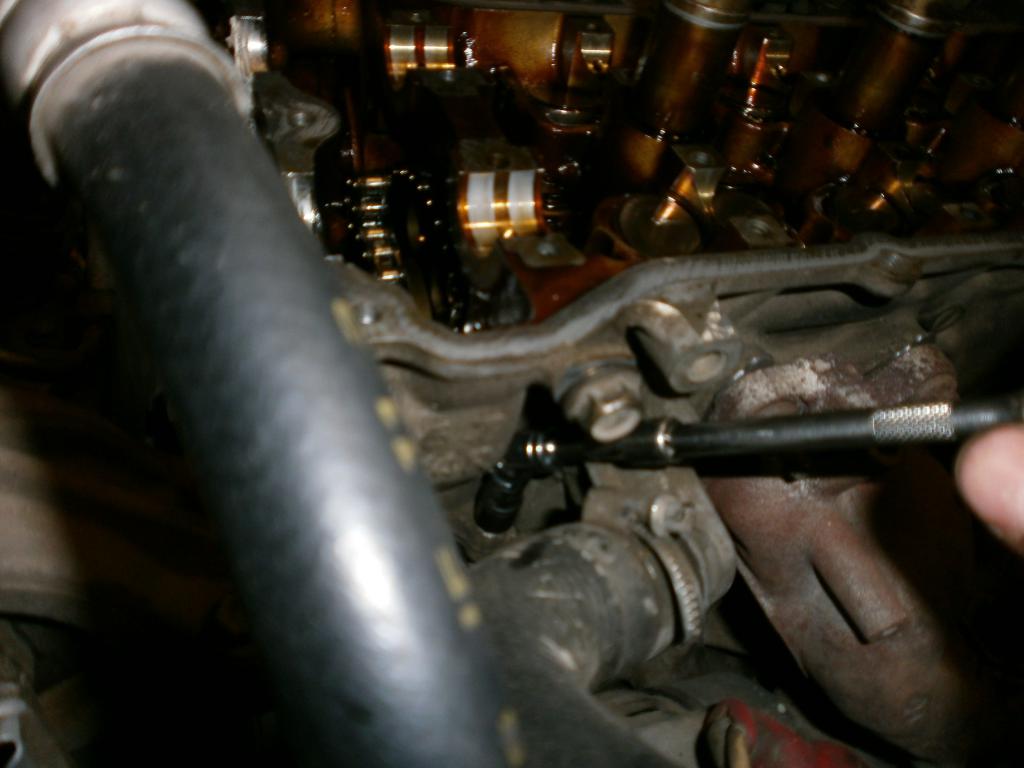

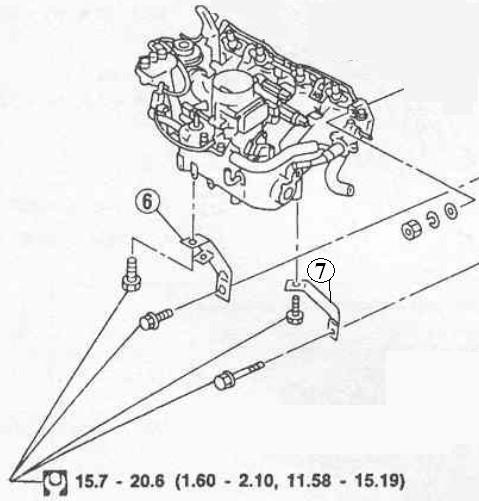

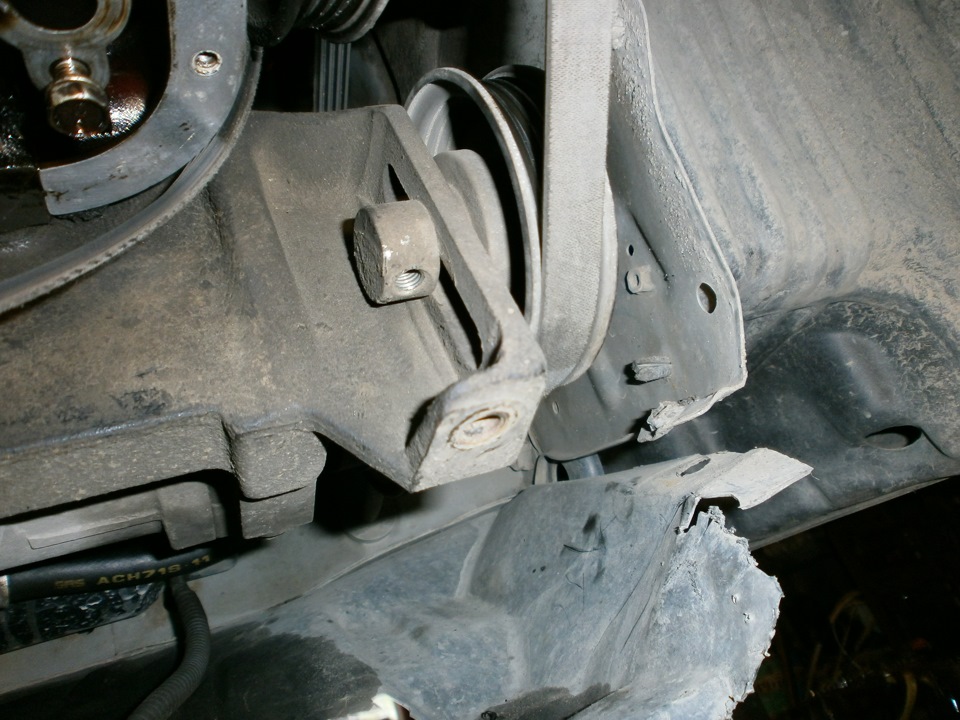

    14. Откручиваем крепление впускного коллектора снизу, крепление №6 и №7 откручиваем сверху, головкой на 12 вроде с удлинителем.

    Переборка двигателя GA16De-27d801905660.jpg


    15. Далее выкручиваем свечки, можно это было и давно сделать но я чет токо щас додумался

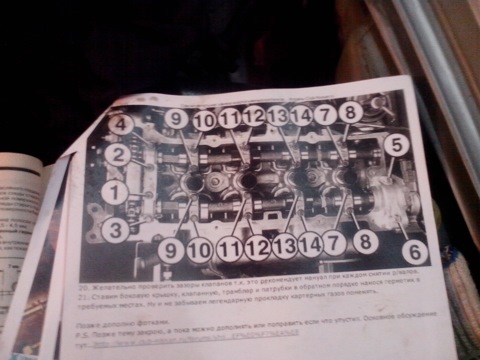

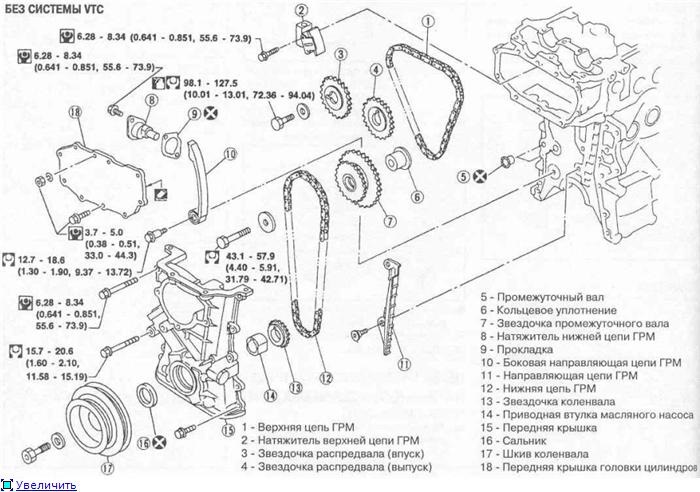

    Чтобы было понятнее вам о чем дальше пойдет речь, выкладываю схему и моменты затяжки компонентов ГРМ

    Переборка двигателя GA16De-5736f5b008c4.jpg

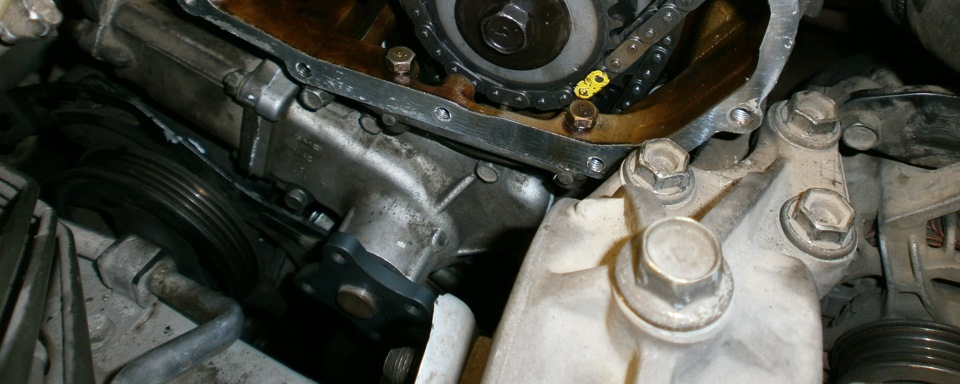

    16. Откручиваем крышку №18, она на герметике поэтому поддеваем край отверткой и отдираем ее.

    17. Снимаем натяжитель верхней цепи №2 болтики на 10

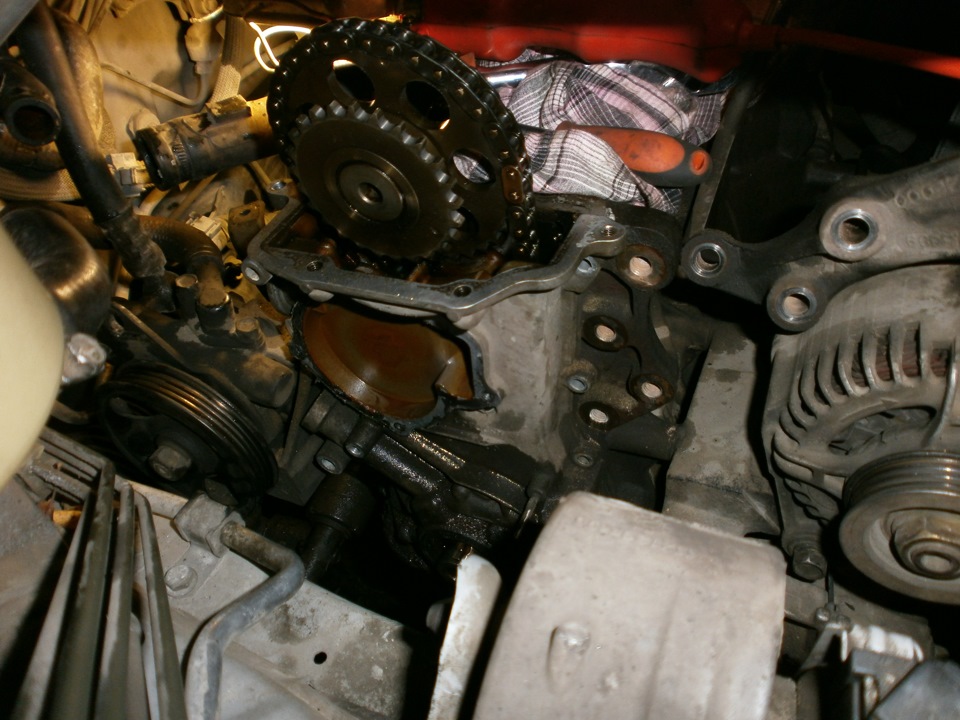

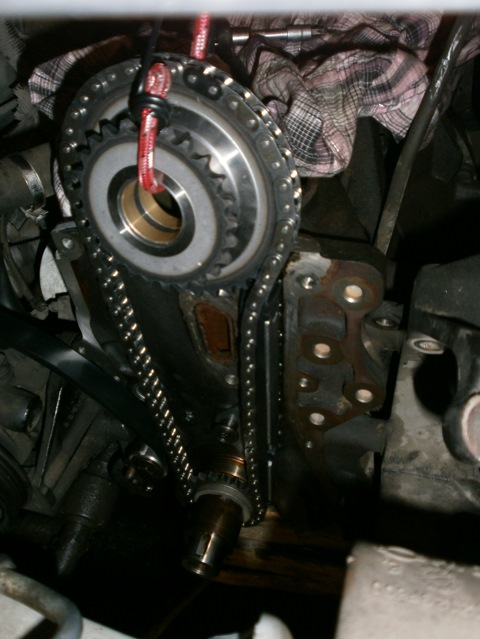

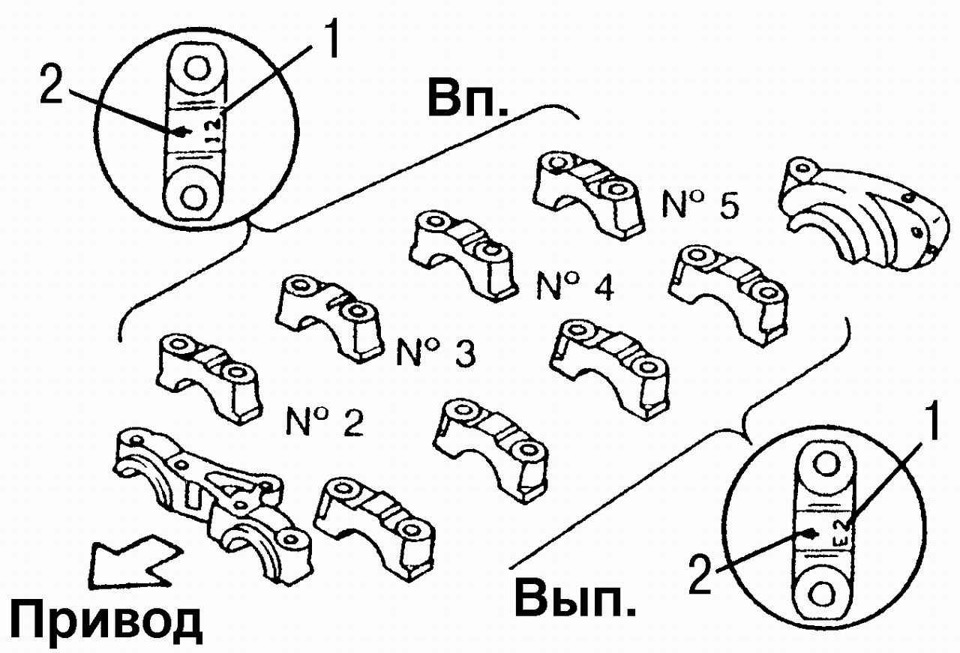

    18. Нужно открутить звезды, две распредвала №3 и №4 и среднюю промежуточную №7. Для этого нам понадобится ключ на 21 вроде, вставляем ключ как на фотке, упираем его, и откручиваем звезды, прикручены очень крепко. 8)

    Переборка двигателя GA16De-d1acb596ac24t.jpg

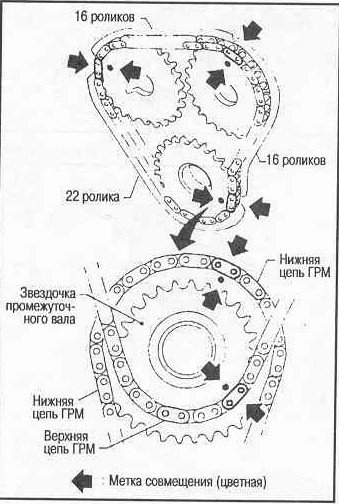

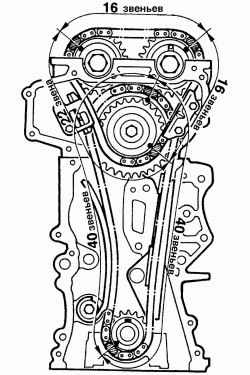

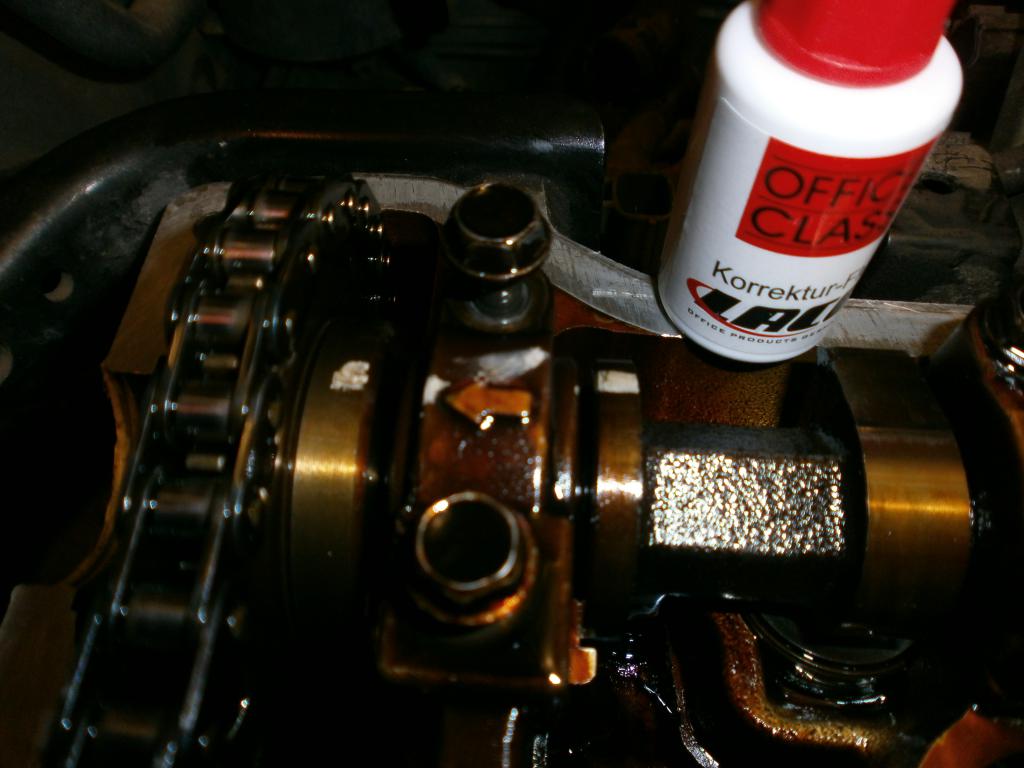

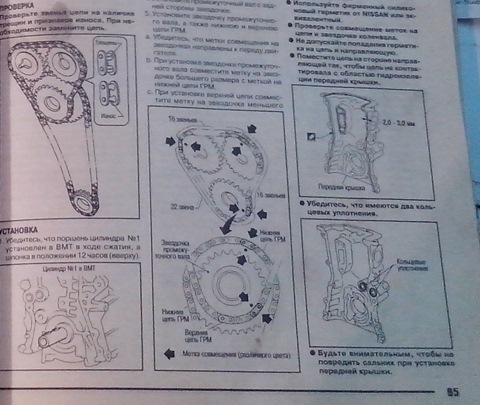

    Как правильно выставить метки ГРМ показано на рисунках.






    Переборка двигателя GA16De-f5580852d3fdt.jpg

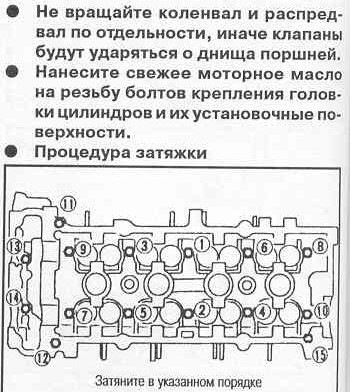

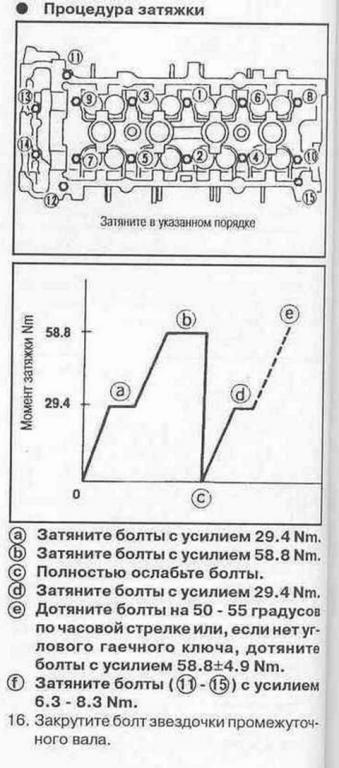

    19. Далее откручиваем болты трамблера на 12, но не до конца. И двигаем трамблер пока не упрется в болты, иначе нам нельзя будет снять выпускной вал

    20. Откручиваем распредвалы, болты на 10

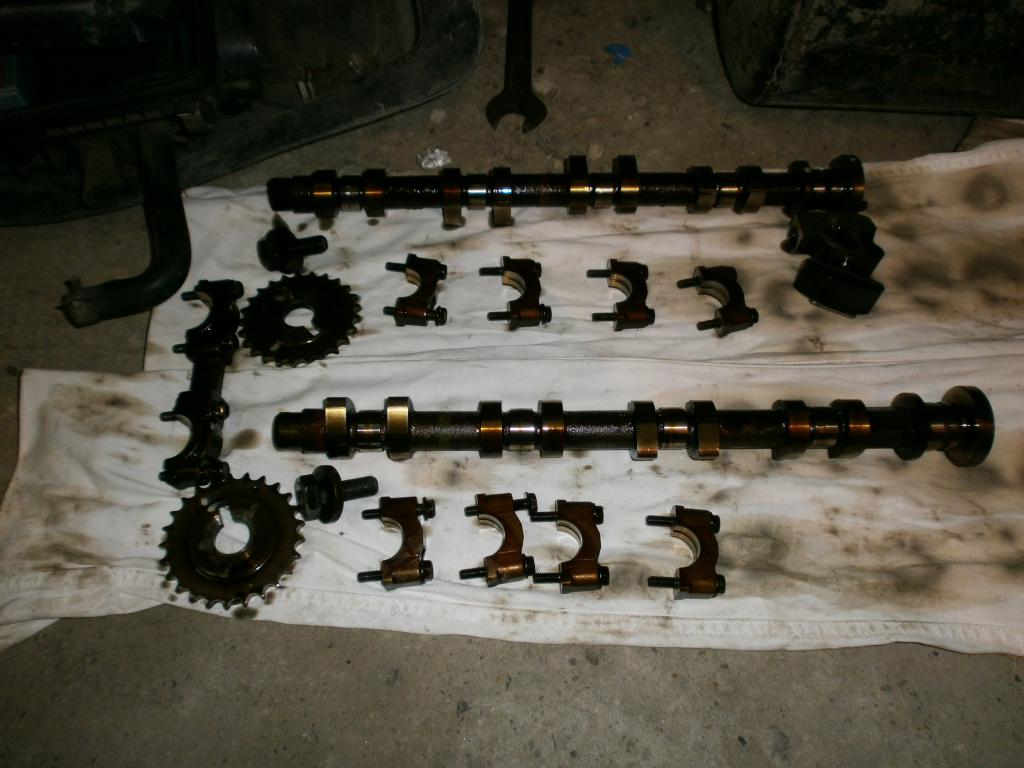

    21. Потом вытаскиваем регулировочные шайбы, начиная слева направо (от цепи и далее), и подписываем их обязательно каждую по порядку как сняли, у меня нумерация идет от звезд первые, и заканчиваются последние у трамблера.

    Переборка двигателя GA16De-3877a6048878.jpg


    22. Откручиваем шестигранником на 10 головку блока, и еще есть 4 болтика на 10 которые крепят головку на схеме они №11,12,13,14,15. Так же на схеме показана нумерация затяжки болтов головки а так же положение шайб болтов.

    Переборка двигателя GA16De-f823e2c6233d.jpg


    23. Аккуратно ослабляем пластиковый хомут сзади внизу на впускном коллекторе который держит проводку двигателя. На фото снятой головки он будет виден, вверх торчать, черный такой.

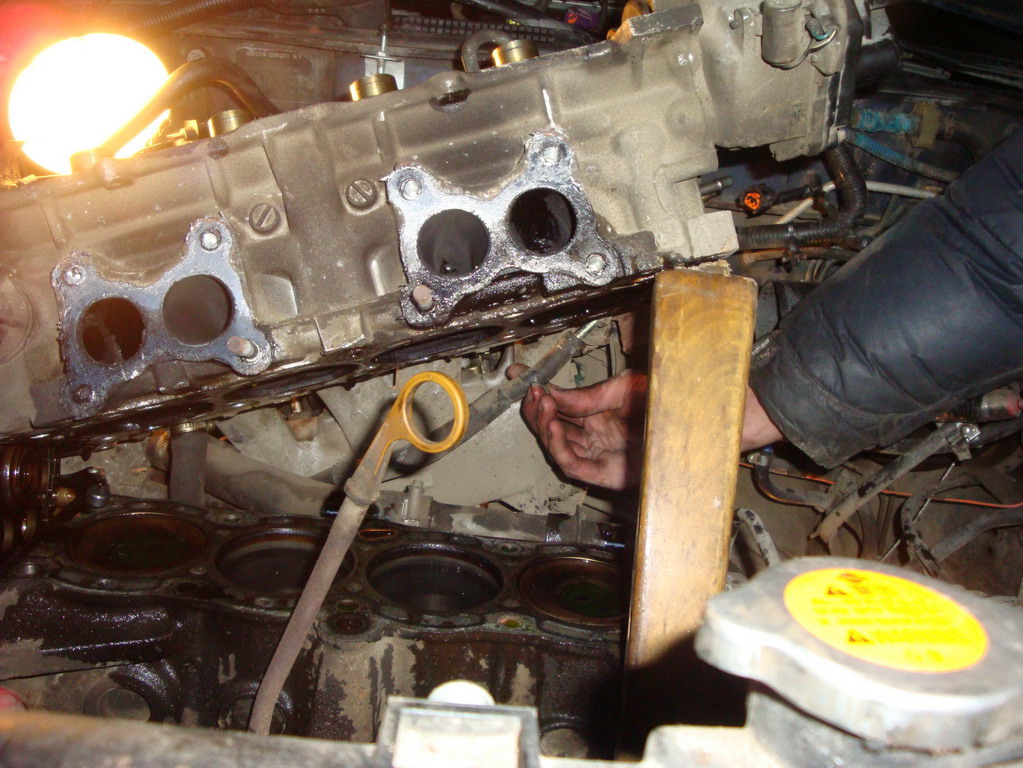

    24. Снимаем головку, лучше делать это вдвоем. Ну и вот она у нас на руках, теперь можно идти отмывать ее, и перебирать.

    Переборка двигателя GA16De-fbc896e74555.jpg

    На хомут обратите внимание, не забудьте про него перед снятием головки.

    Переборка двигателя GA16De-1057d3a30b45.jpg

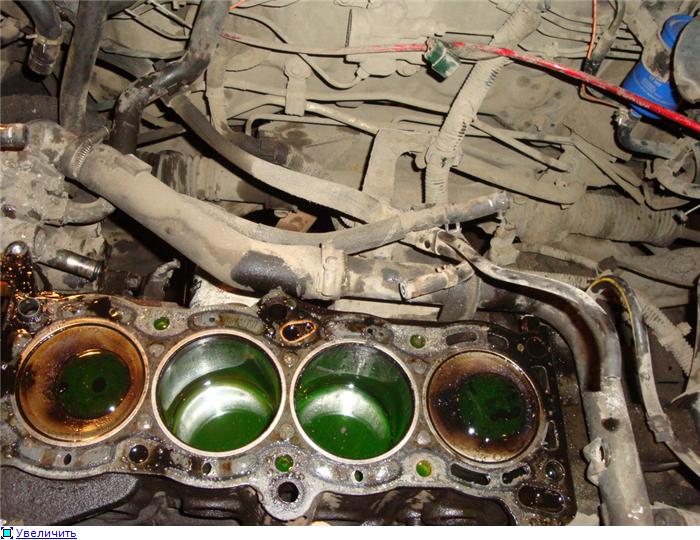

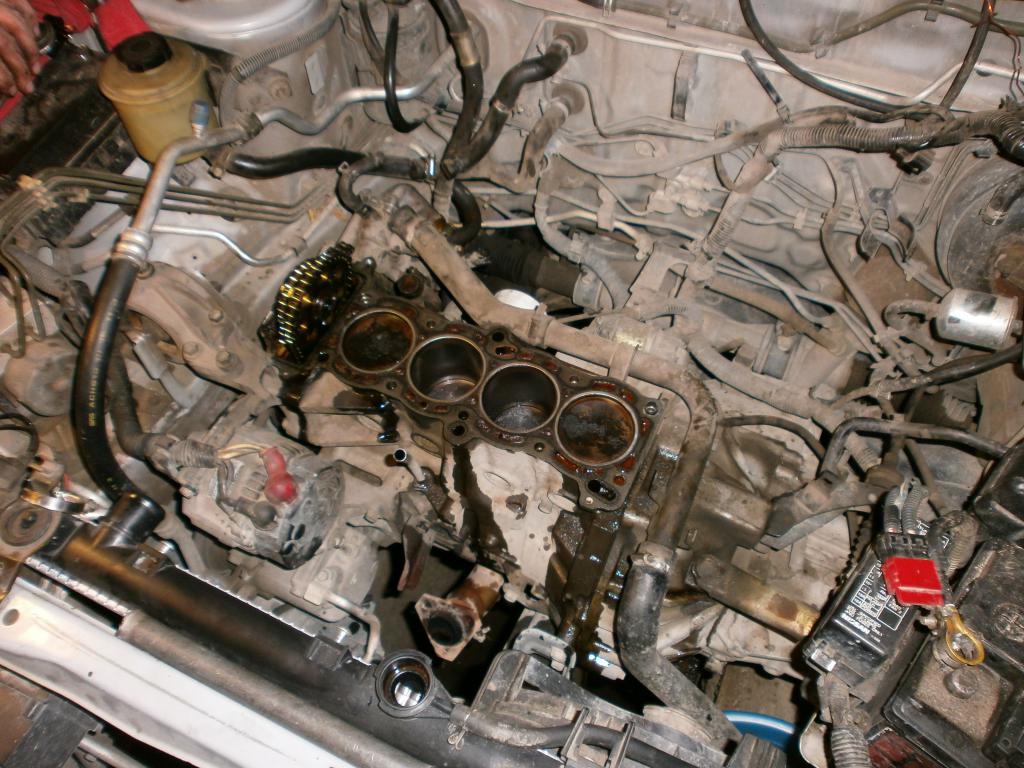

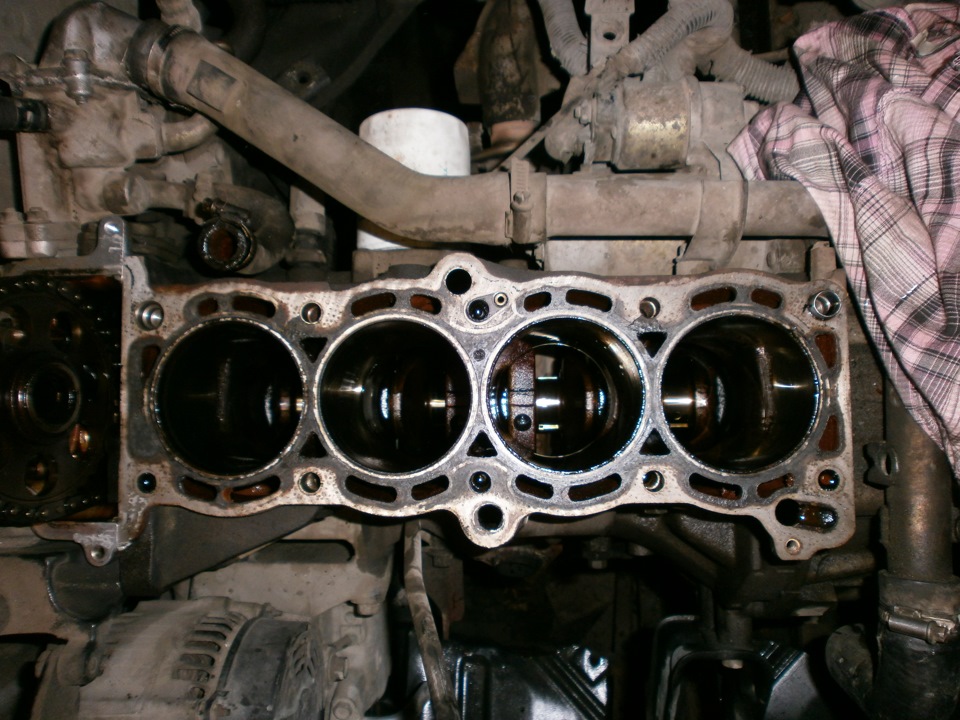

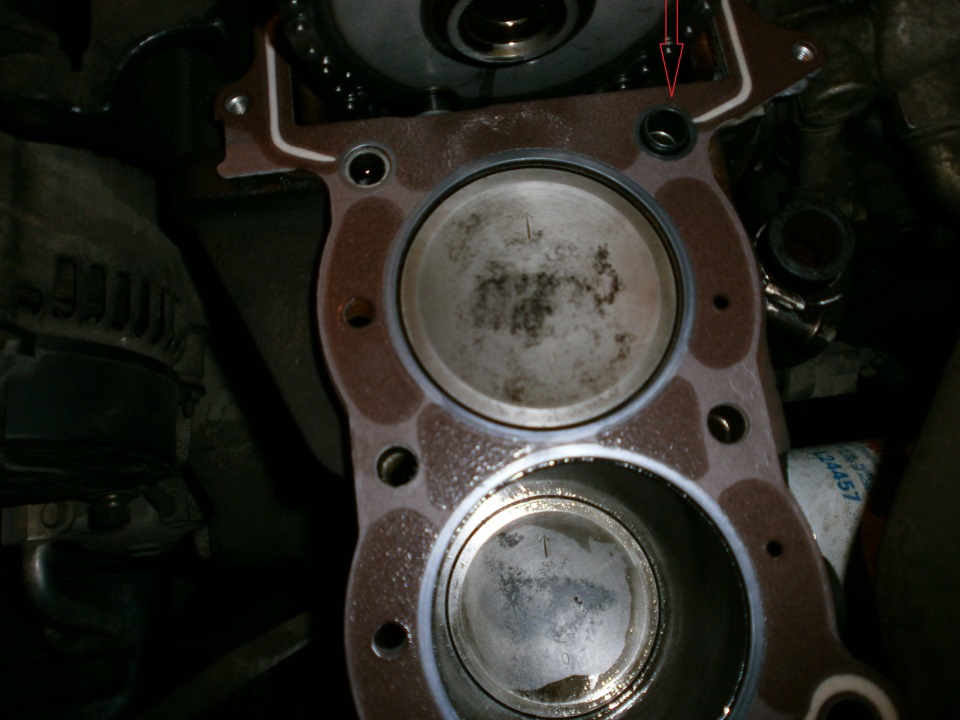

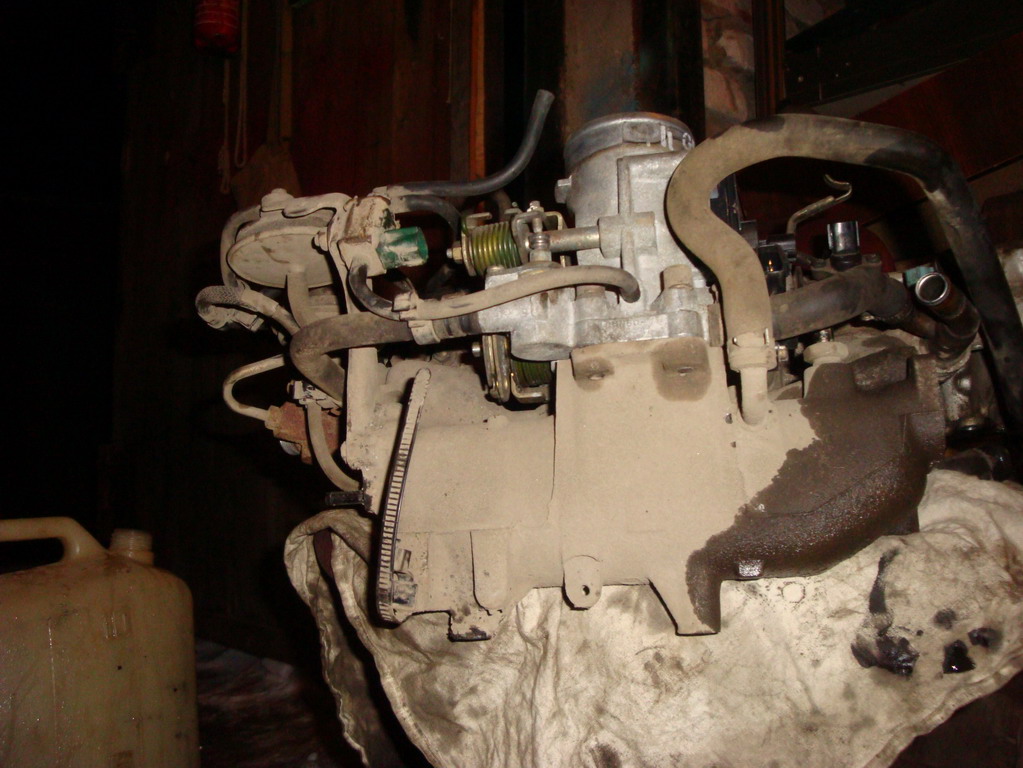

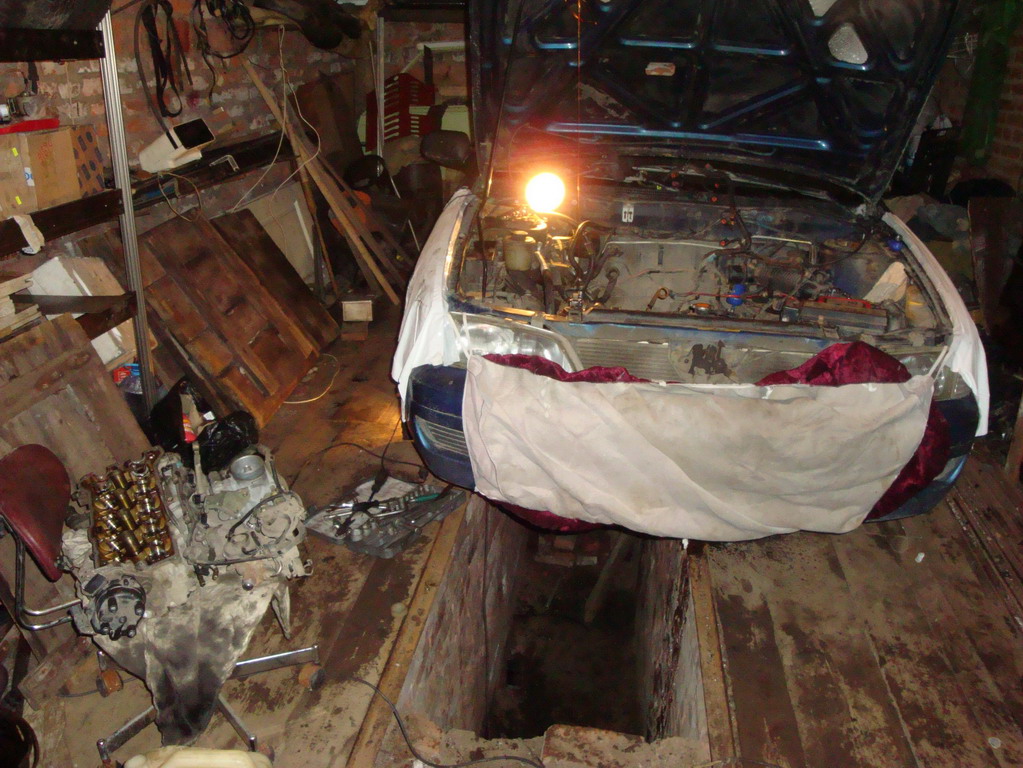

    Вот мы и сняли головку, и перед нами открываются поршня (они залиты антифризом т.к. я не сливал его перед снятием, поэтому он и полился из головки.

    Переборка двигателя GA16De-ddffd9003878t.jpg

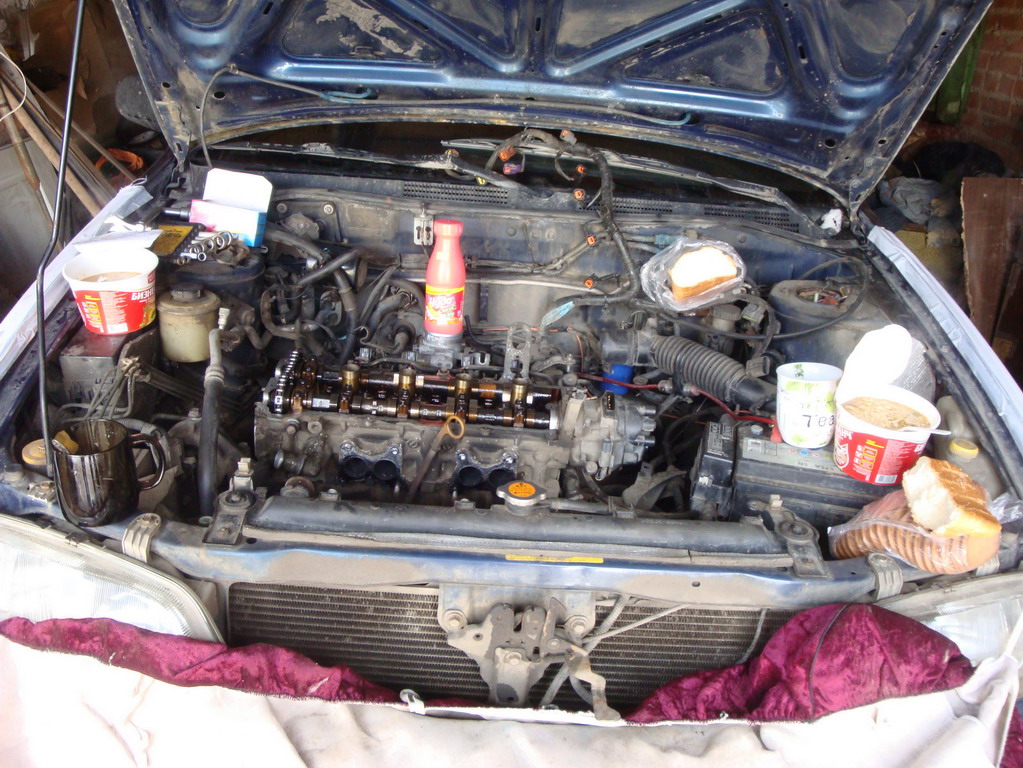

    Незабываем перекусить в обед а то сил не будет крутить болты Вот мой небольшой обед

    Переборка двигателя GA16De-52ecada14fa7.jpg

    На этом закончен 1 день мучений. Продолжение следует............


    Начинается 2 день............ Чистка головки, переборка ее же, и снятие поршней и переборка их же.

    Головка у нас уже снята, поэтому нам понадобится:
    1. Отвертка плоская по которой можно бить молотком
    2. Молоток
    3. Железные щетки
    4. Бензин
    5. Кисточка (отрезал половину чтобы была пожестче)
    6. Растворитель
    7. Тряпки
    8. Ножик острый
    9. Очиститель карбюраторов балончик побольше

    Берем кисть и протираем бензином клапана, пусть отмокают минут 5, потом берем отвертку и молоток и начинаем долбить нагар........

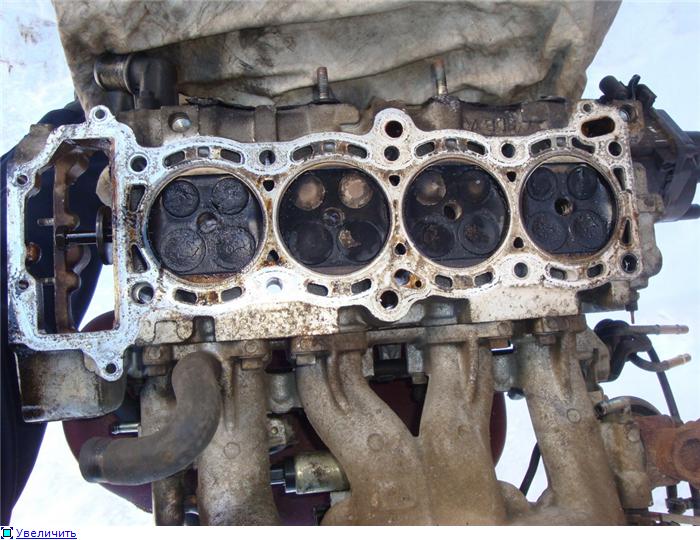

    Вот что было у меня. Головка общий вид

    Переборка двигателя GA16De-5d900efcae67t.jpg

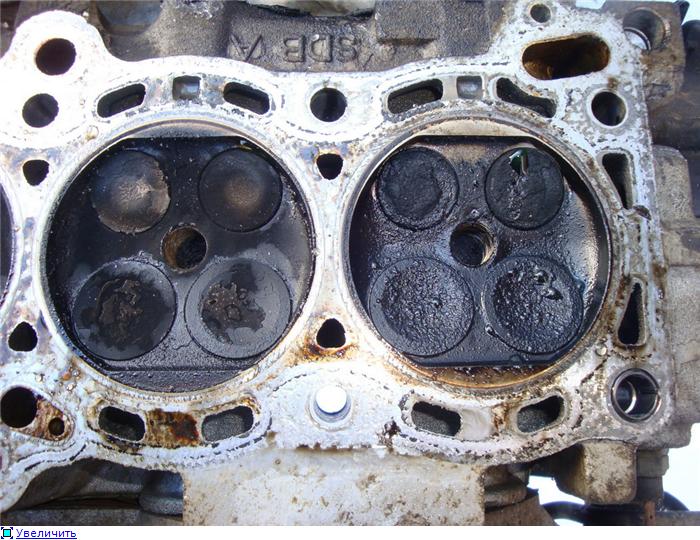

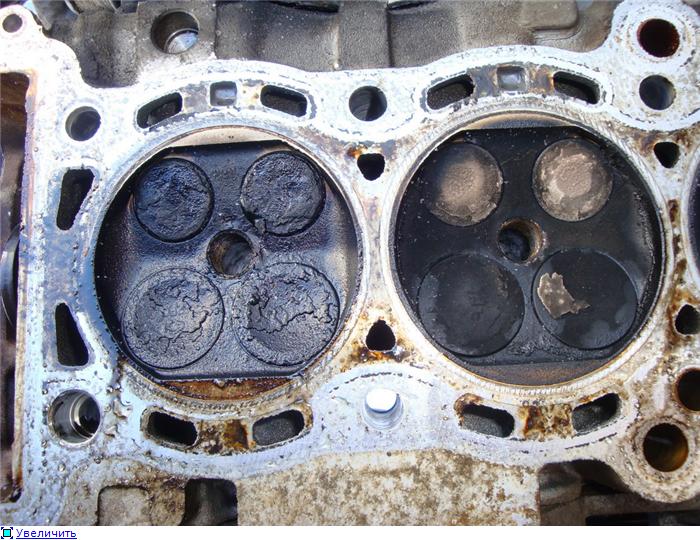

    1 и 2 камеры сгорания

    Переборка двигателя GA16De-2b7bfca8d05dt.jpg


    3 и 4 камеры сгорания

    Переборка двигателя GA16De-5e94fcc3ff9ft.jpg

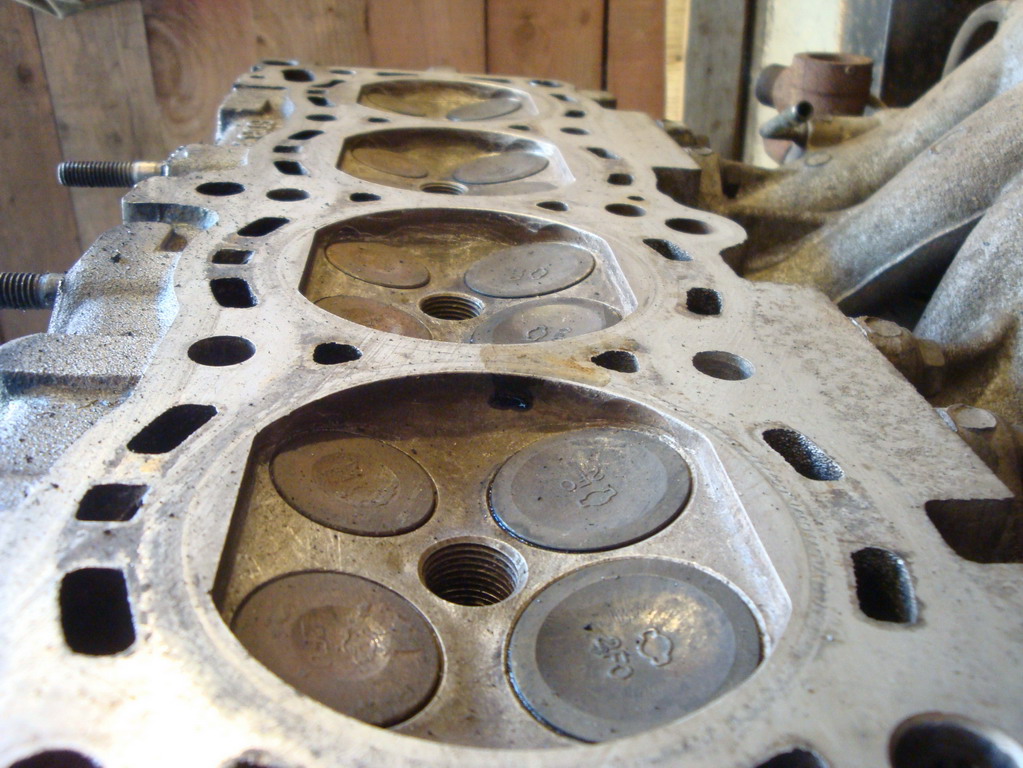

    Очищаем их вот до такого состояния

    Переборка двигателя GA16De-0a8f1fd71620.jpg


    Далее брызгаем очистителем карбов внутрь выпуска по всем камерам. Даем откиснуть.

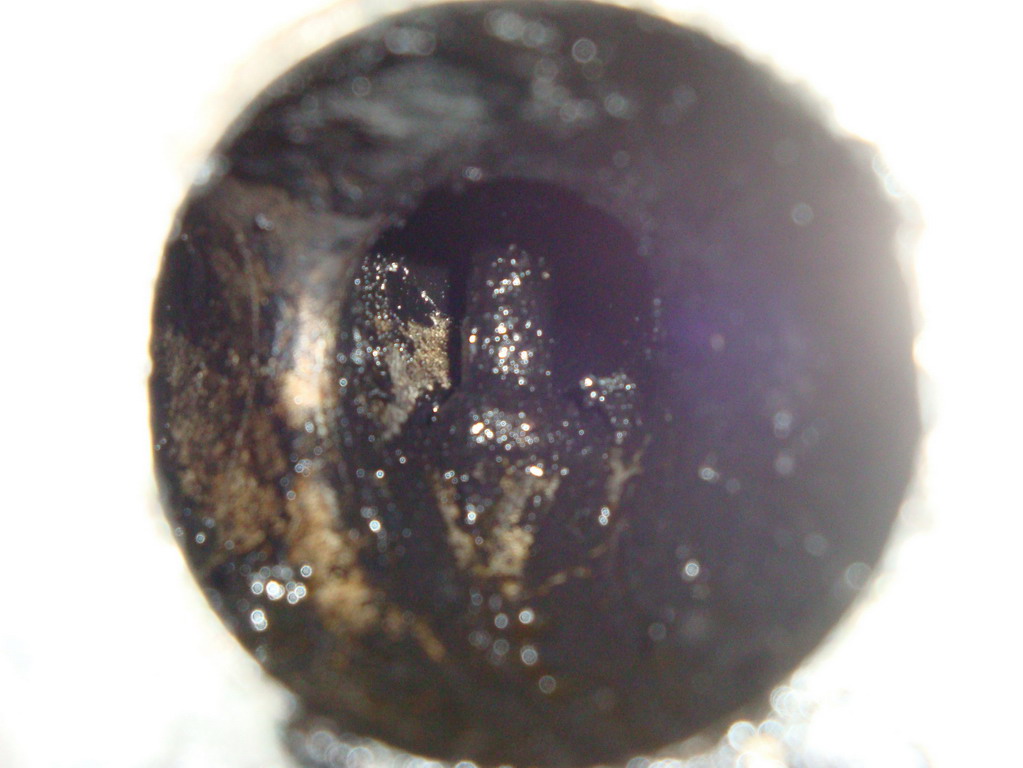

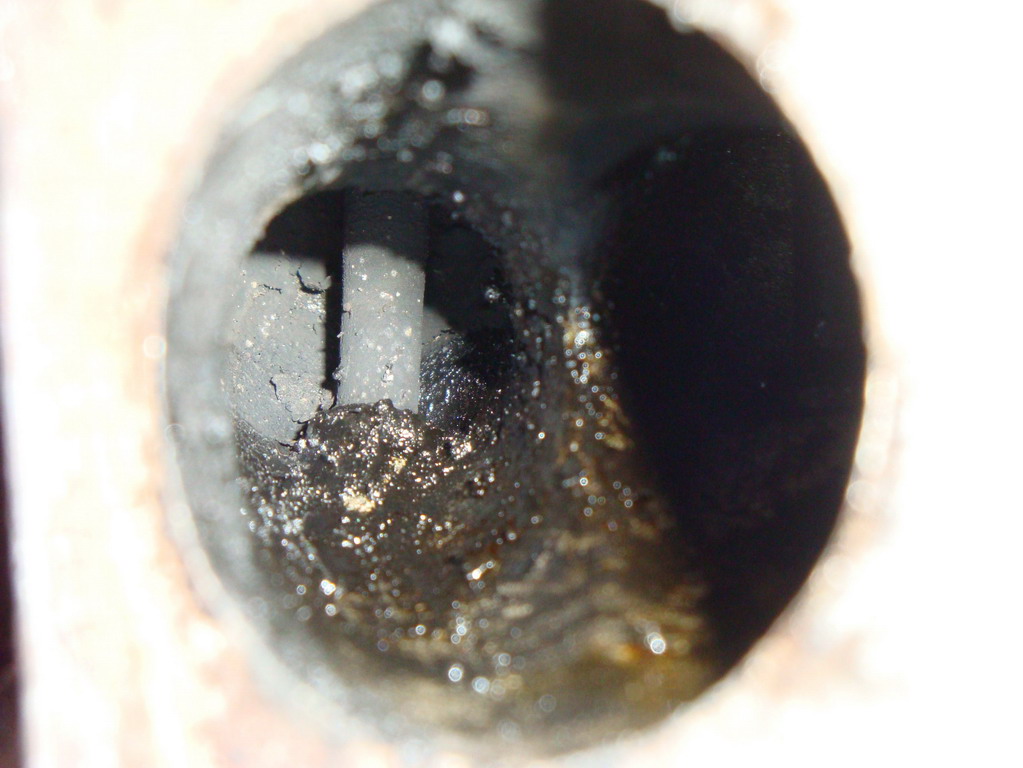

    Вот фотка из выпуска первой камеры

    Переборка двигателя GA16De-15deb93780e6.jpg


    Переборка двигателя GA16De-031994e4ae7b.jpg

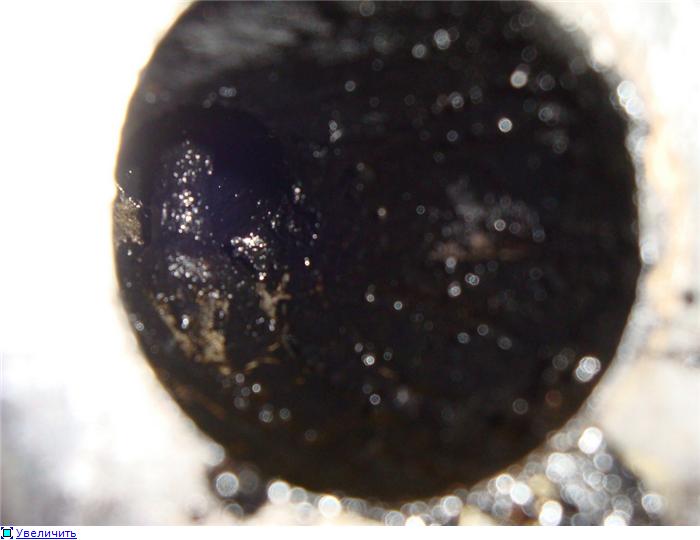

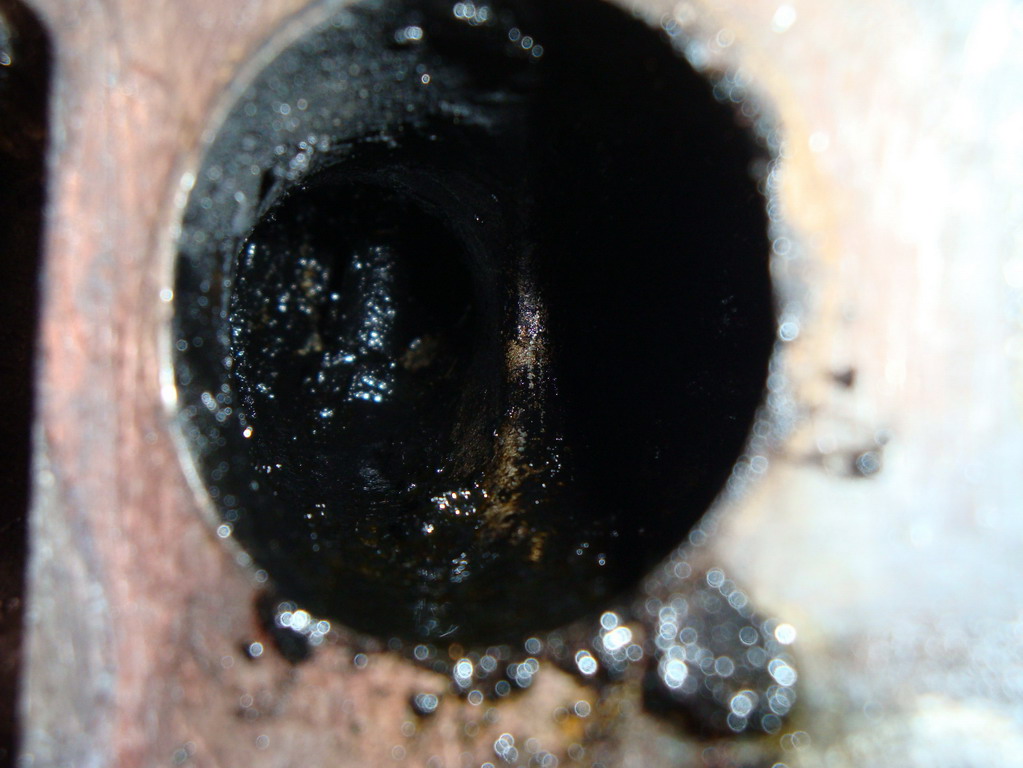

    Вот фотка из выпуска четвертой камеры (тут и заливало масло и больше всего нагара)

    Переборка двигателя GA16De-948b5580d34f.jpg


    Переборка двигателя GA16De-98e17a37f616t.jpg


    Все вычищаем там тряпками и отверткой нагар.

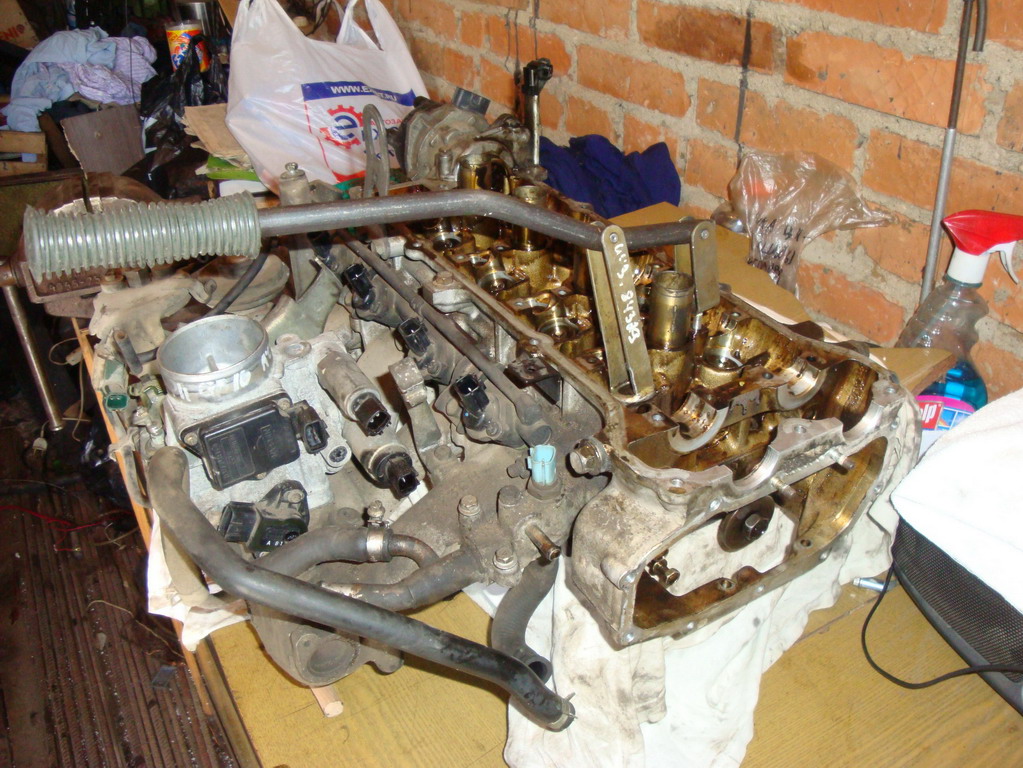

    Далее идем на верстак для переборки головки, рассухариваем колпачки рассухаривателем от ВАЗа от 16 клапанной модели.

    Переборка двигателя GA16De-91e82b32c274.jpg


    При рассухаривании подложите что то под клапан, чтобы не проваливался. И магнитной отверткой убирайте сухари.

    Переборка двигателя GA16De-3f8567def8eft.jpg

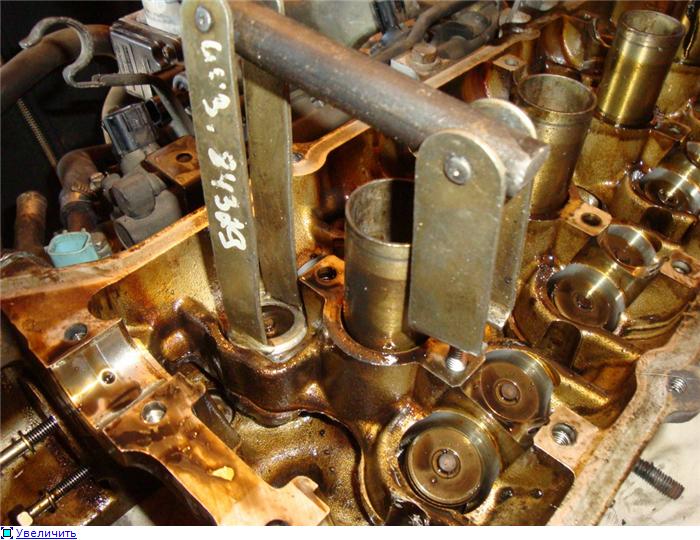

    Для извлечения старого колпачка нужен спец-инструмент, но у нас его нету так что используем универсальный съемник........ Колпачки не были дубовыми сильно.....

    Переборка двигателя GA16De-3a79ccbc96e2t.jpg

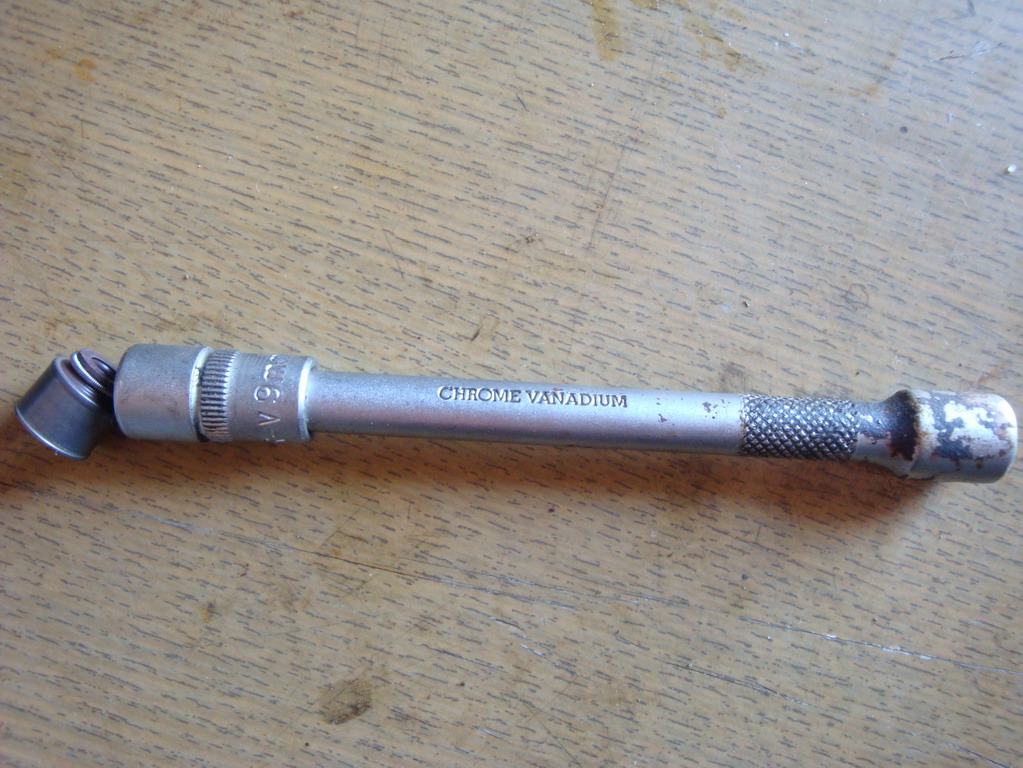

    Для установки колпачков нужна поидее оправка, но идеально подходит головка на 9мм, и удлинитель к ней.

    Переборка двигателя GA16De-c2f1de98965d.jpg


    Переборка двигателя GA16De-f79b2d76570a.jpg


    Переборка двигателя GA16De-53cd1f58ab6d.jpg

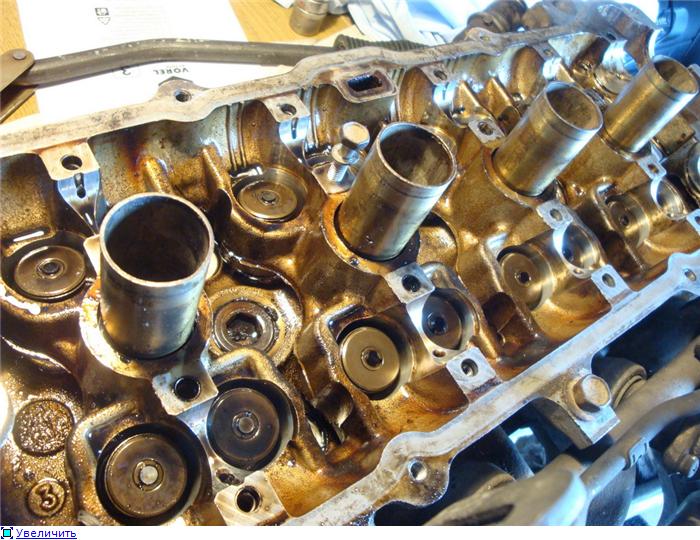

    Делаем по два клапана, ставим все точно так же как и стояло на свои места. Все что сделали помечаем маркером чтобы не запутаться.

    Переборка двигателя GA16De-d1246d113c1at.jpg

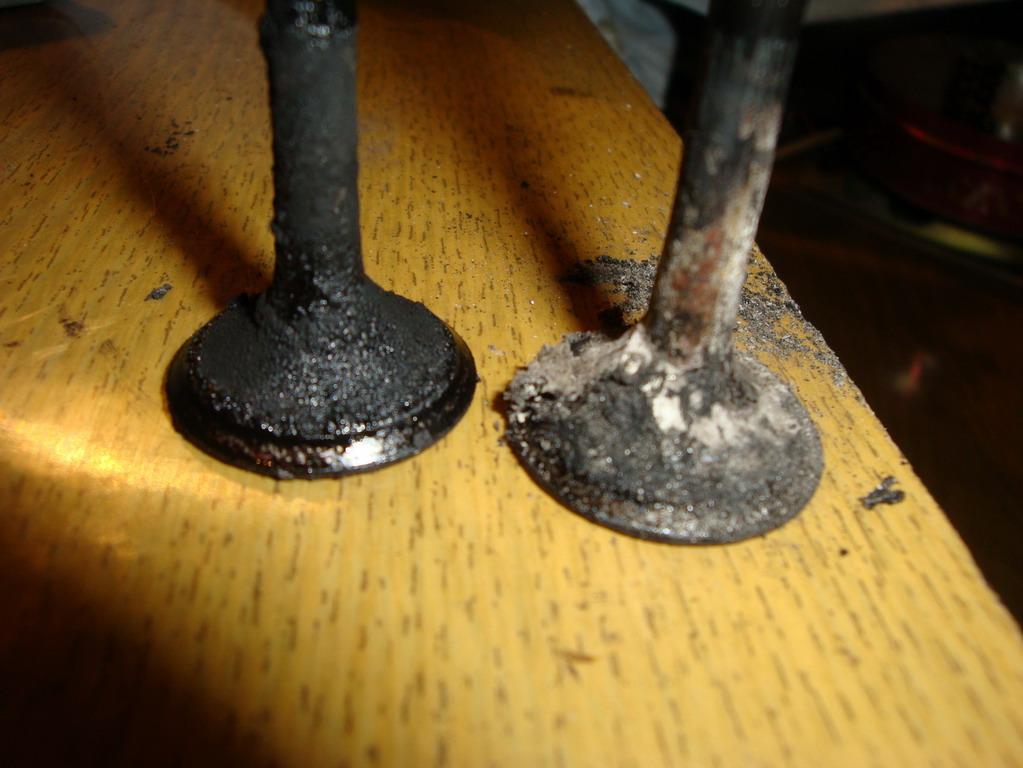

    Когда вынимаем клапана, то заодно их и чистим от нагара, чистим ножом, НО не касаемся площади соприкосновения тарелок с головкой. Вот клапана выпускные 1го цилиндра.

    Переборка двигателя GA16De-0864e2cf48d8.jpg


    Переборка двигателя GA16De-015443c62a08.jpg

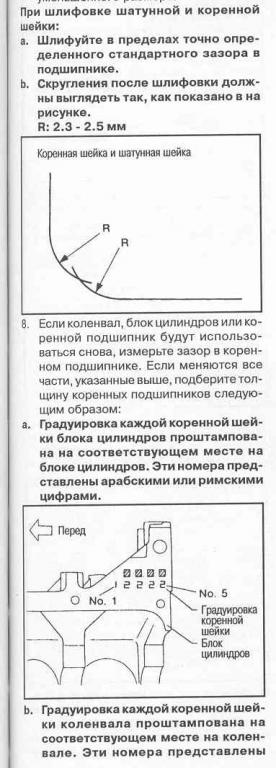

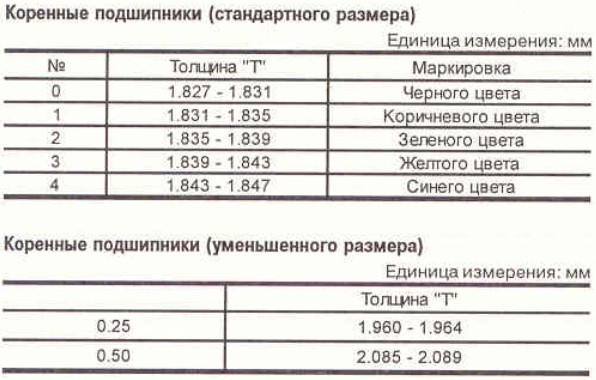

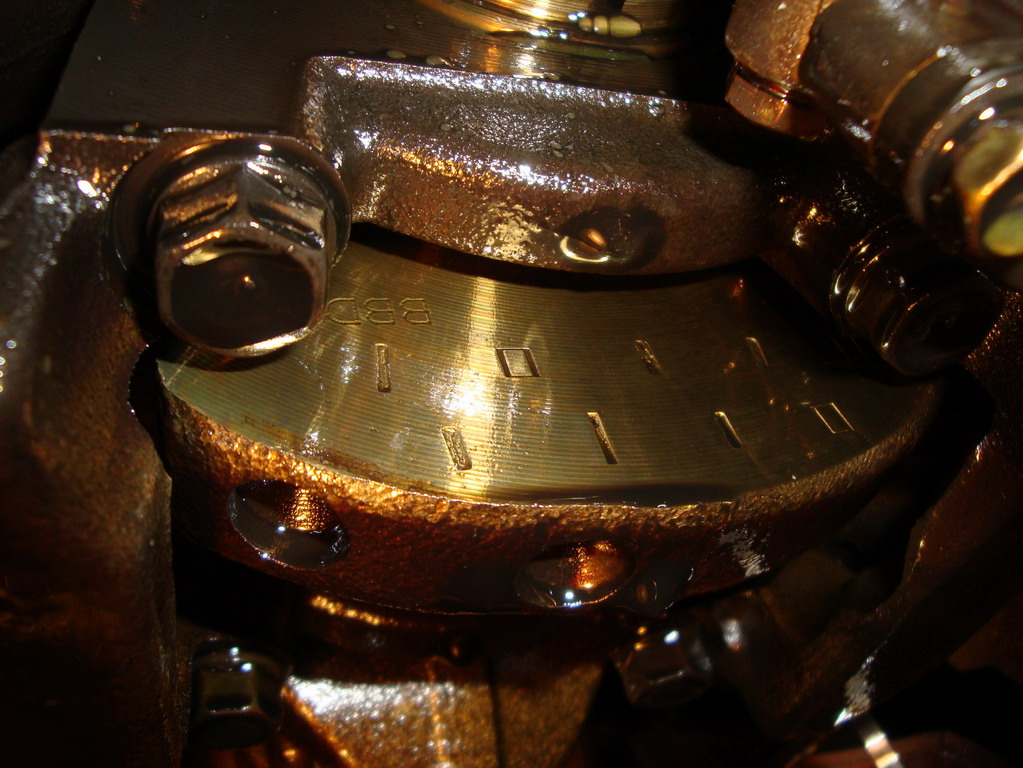

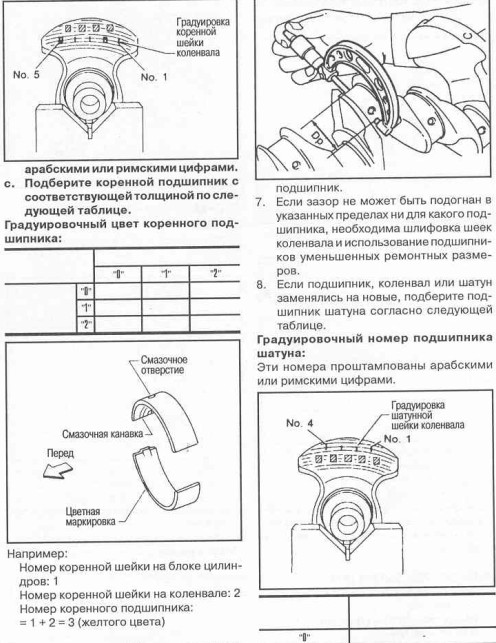

    Теперь немного о шатунных вкладышах.....пока му не доберемся до коленвала, покупать вкладыши нельзя, так как на свой поршень идет свой вкладыш........ Номер выбит на первом противовесе, по фотке читаем слева направо, внизу по фотке номер вкладыша шатунов (1110), сверху коренных подшипников коленвала (1011 посл. цифру невидно).
    Переборка двигателя GA16De-037.jpg


    Переборка двигателя GA16De-424591056ccc.jpg


    Переборка двигателя GA16De-91f7a575c37c.jpg


    Переборка двигателя GA16De-e075639aaa4a.jpg


    25. Снимаем поршня. Для этого подводим любых два поршня в ВМТ. Снизу откручиваем гайки на 12 шатуна, вынимаем аккуратно одну половинку шатуна с вкладышем, и потом ударами мелкими постукивая вверх (не по болту) выбиваем поршень.

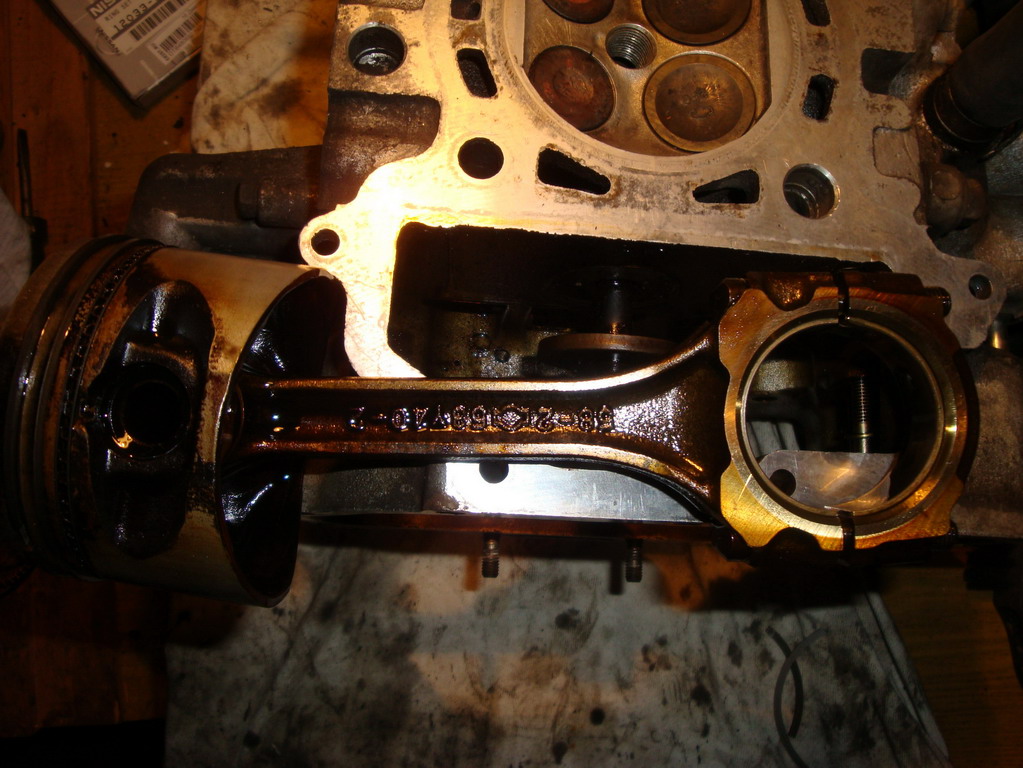

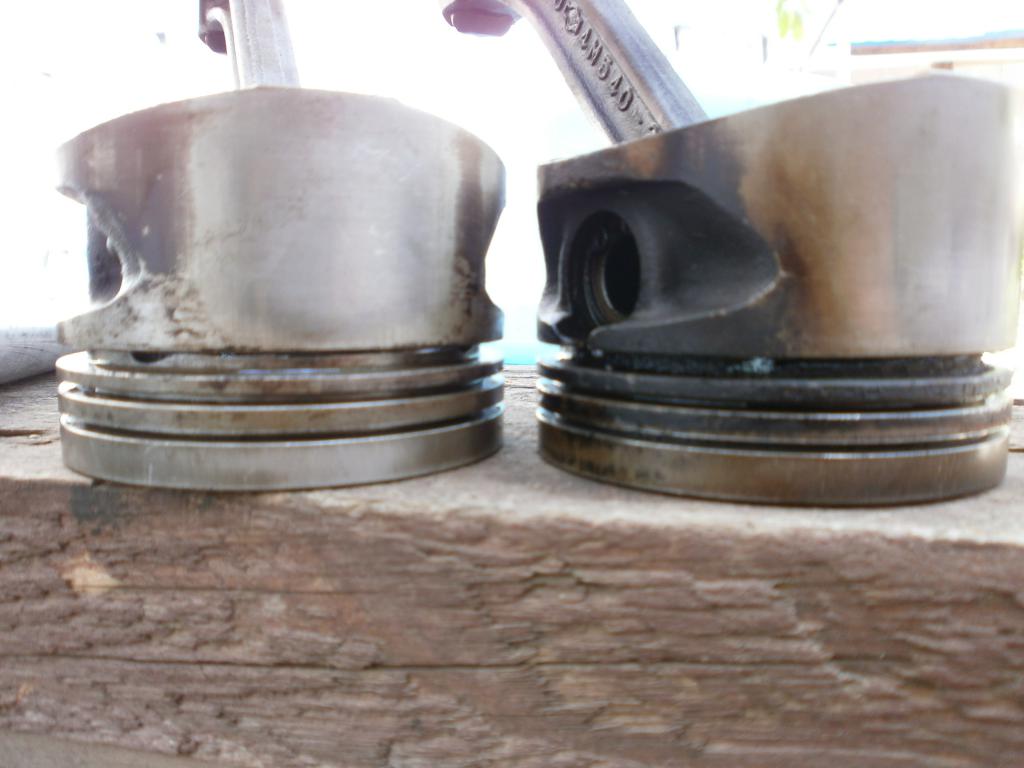

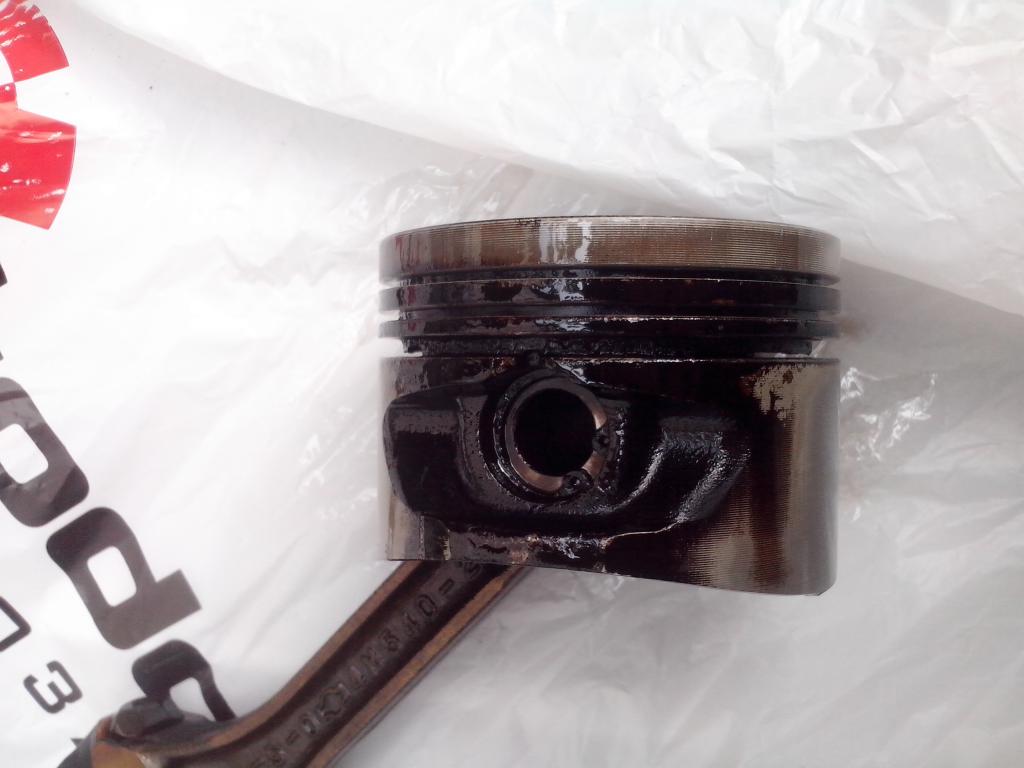

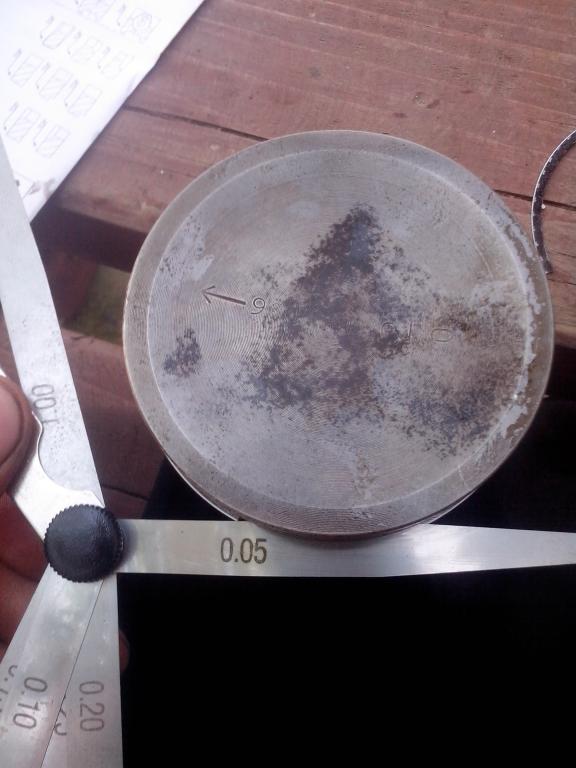

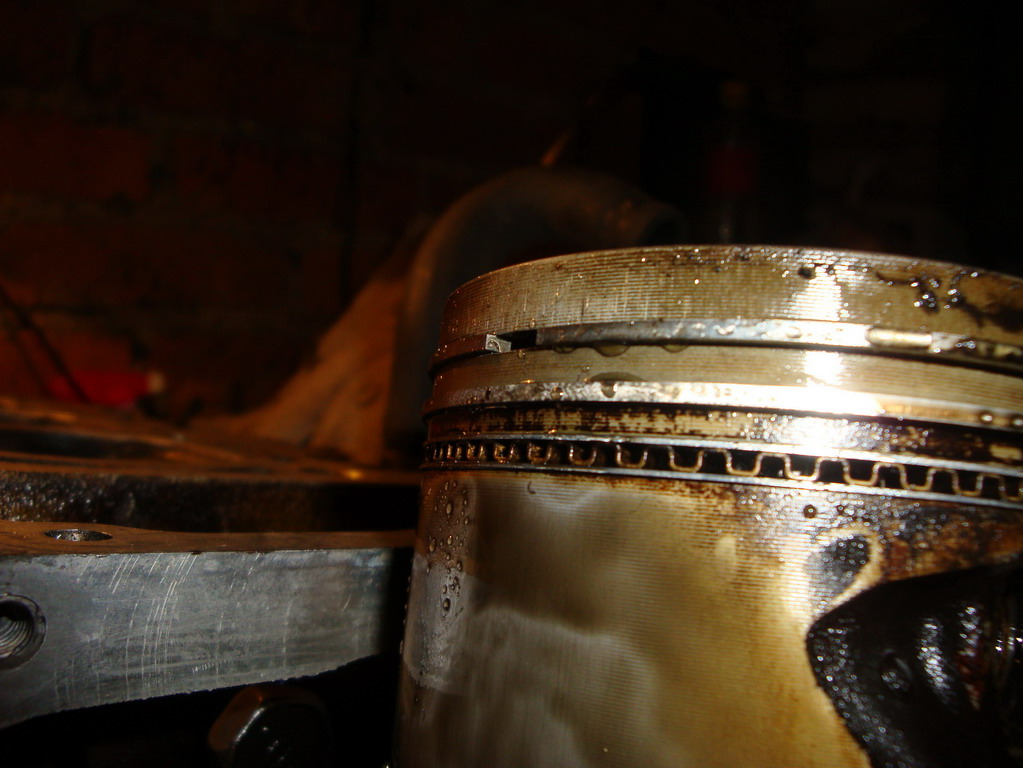

    Вот поршень из 1го цилиндра...... Больше всего пострадали кольца тонкие маслосъемные, отсюда и жор, компрессионные хорошие, ну и компрессия тут была 11.2

    Переборка двигателя GA16De-115321b81e85.jpg


    А это поршень из самого плохого цилиндра (компрессия была 4), 4го. Он как мы видим больше засран маслом, НО кольца ходят легко все. Нагар конечно есть внутри канавок, но незначительный.

    Переборка двигателя GA16De-3798cf07e3e3.jpg


    Переборка двигателя GA16De-70534e77ee95.jpg


    Переборка двигателя GA16De-1e7339ba224a.jpg


    А теперь самое интересное о кольцах!!!
    Все советуют брать от альмеры GA16De кольца, т.к. они дешевле и ничем не отличаются, в итоге отличаются маслосъемными кольцами.
    Кольцо альмеровское тоньше, хрупче, и внутри него идет тонкая проволочка вокруг всего кольца, в моих оригиналах такого нет и они толще и крепче. Но все равно все собрал и поставил на место с альмеровскими, встало все отлично.

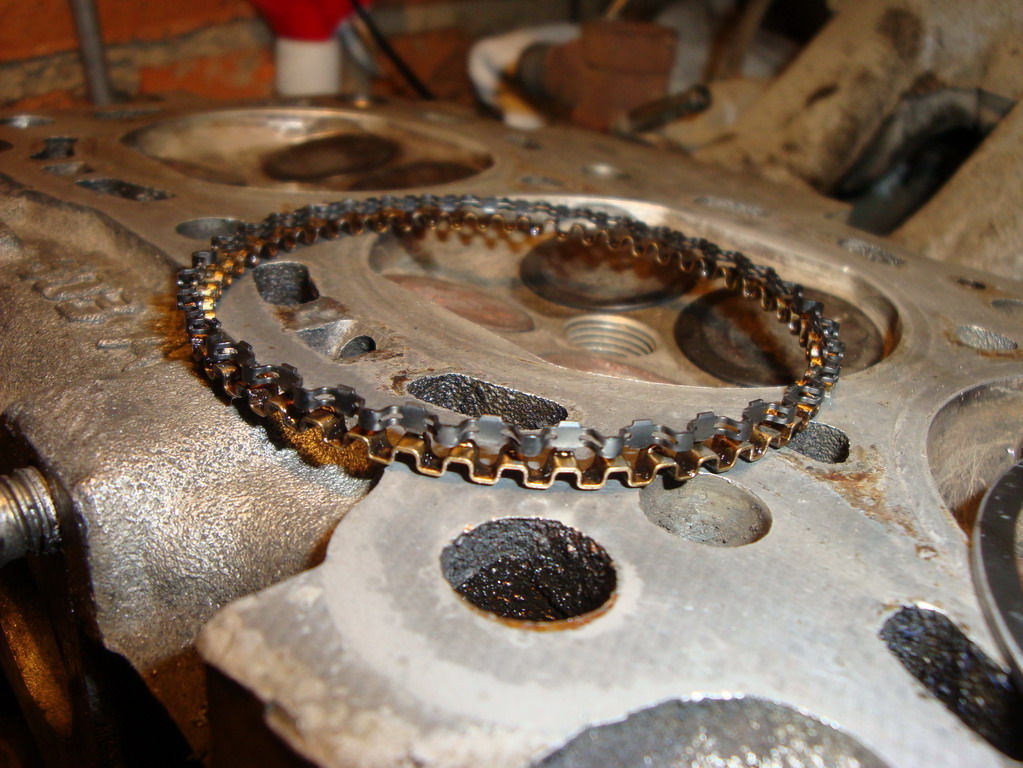

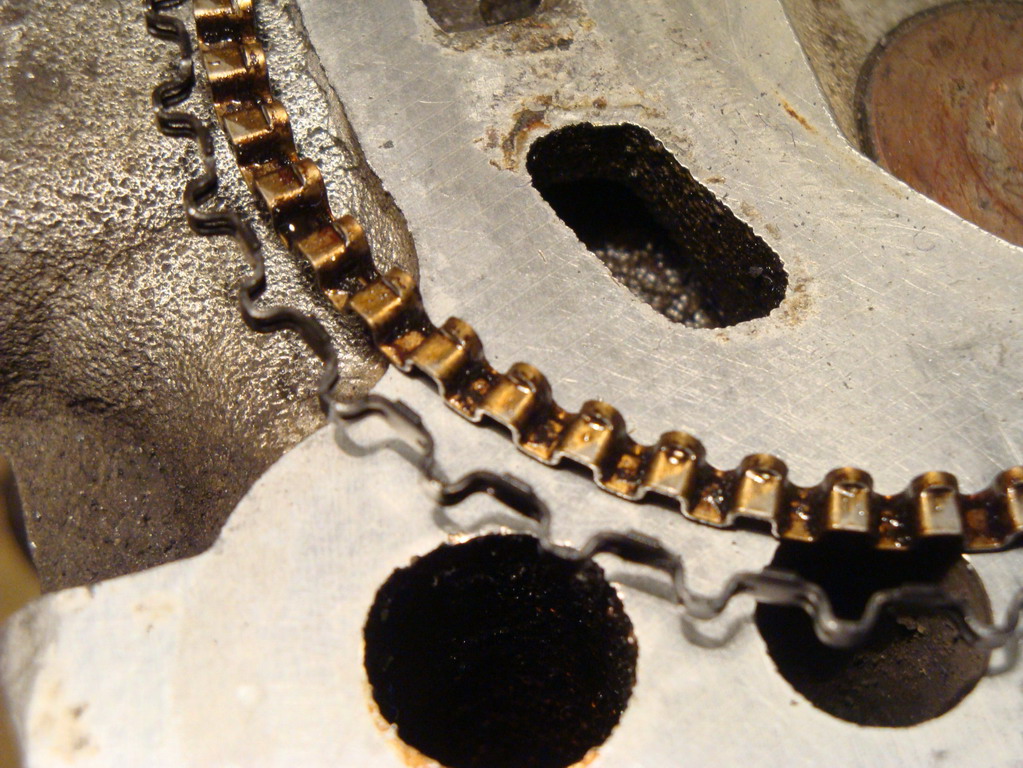

    Снизу мое оригинал, сверху новое альмеровское.

    Переборка двигателя GA16De-e8e87d33394a.jpg


    Переборка двигателя GA16De-adf1c6288835.jpg



    Начинается 3й день.........


    26. Снимаем старые кольца, ломаем одно, им мы будем чистить канавки.

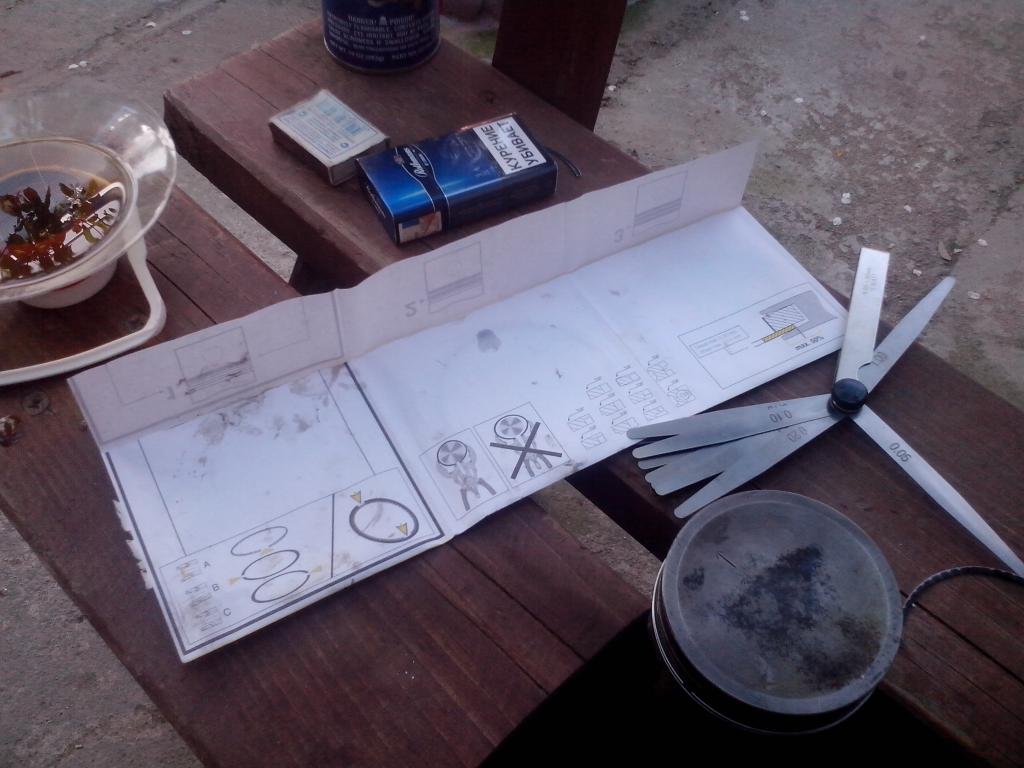

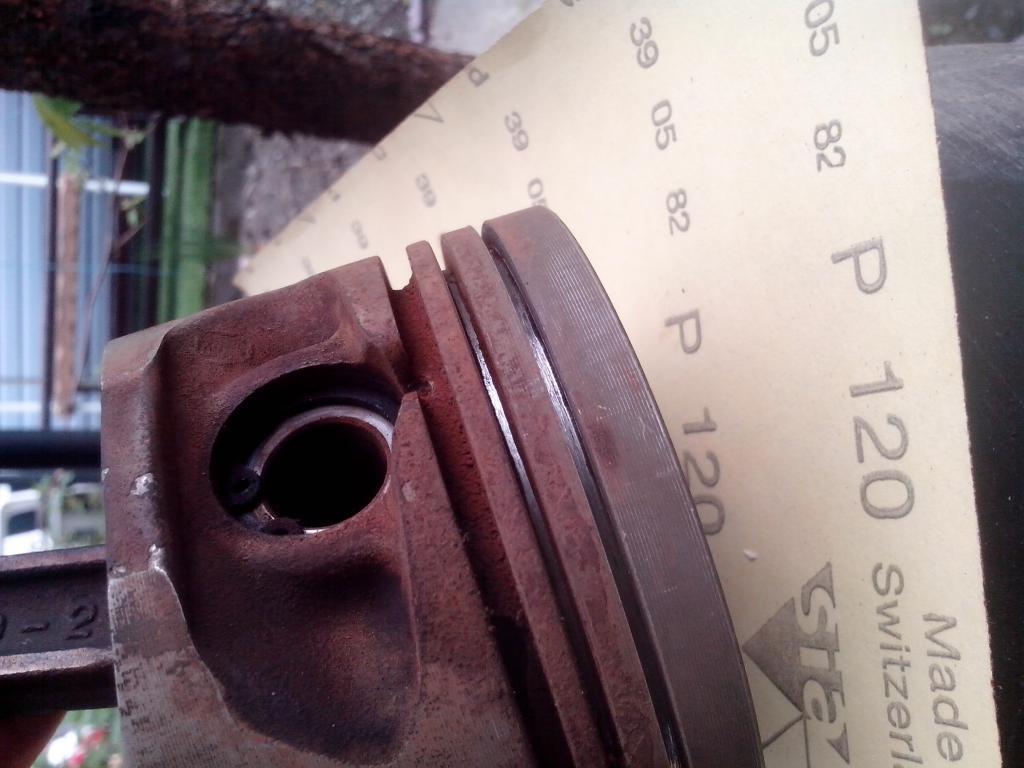

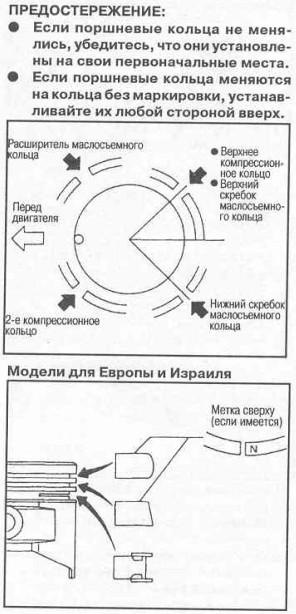

    27. Когда все почистили, протерли, ставим новые кольца, ориентировка замков вот

    Переборка двигателя GA16De-dcd120c537d3.jpg

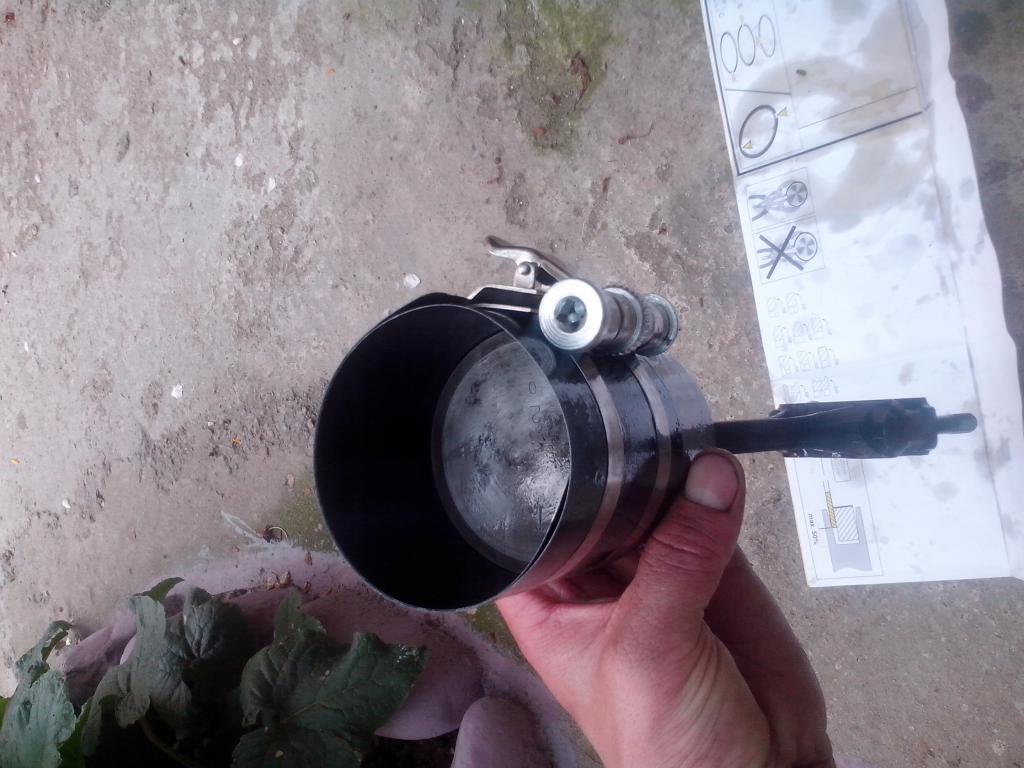

    28. Далее смазываем поршень, кольца обильно маслом, берем оправку для поршней, и надеваем аккуратно так чтобы замки стояли ровно как должны, опускаем поршень в цилиндр и деревяшкой или чем то мягким бьем по поршню аккуратно чтобы он заходил в цилиндр.

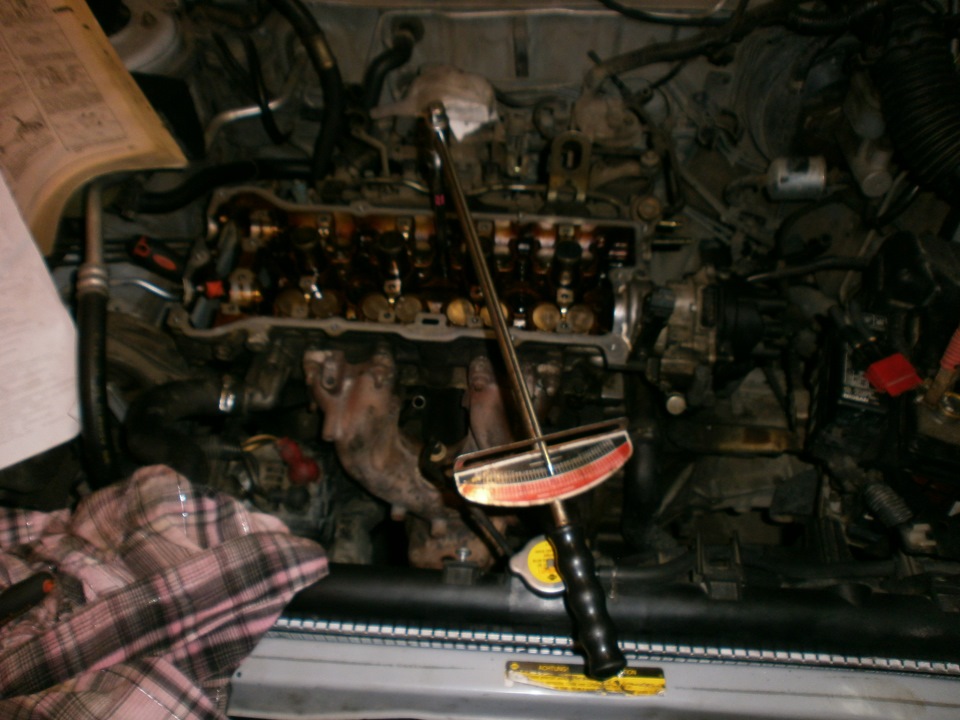

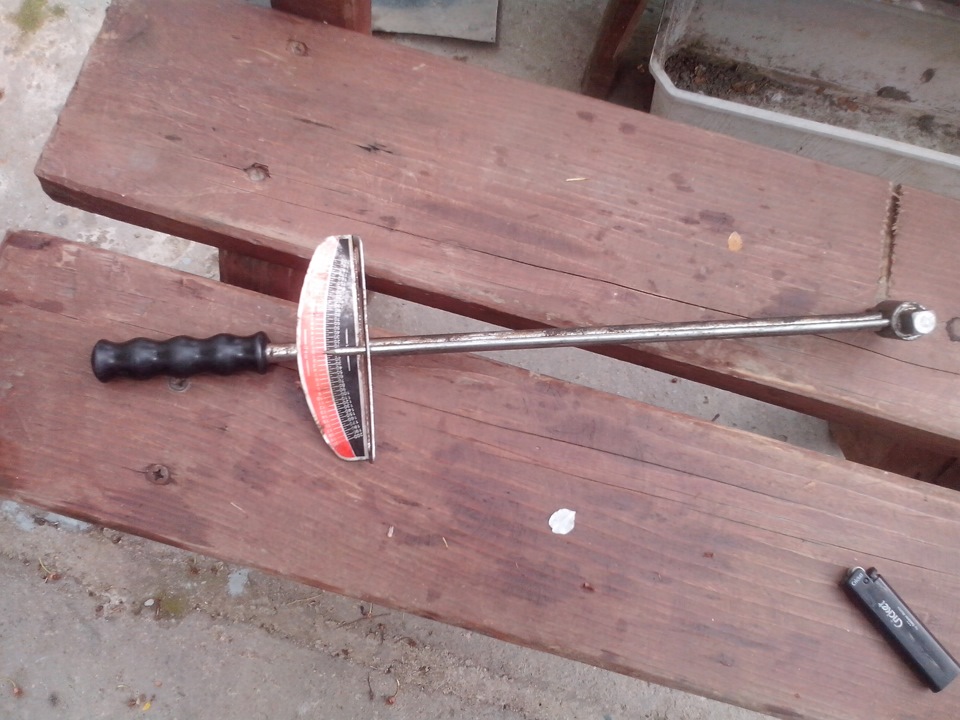

    29. Снизу надеваем подшипник шатуна и затягиваем моментом который описан в книге или мануале динамометрическим ключом. Перебираем остальные поршня.

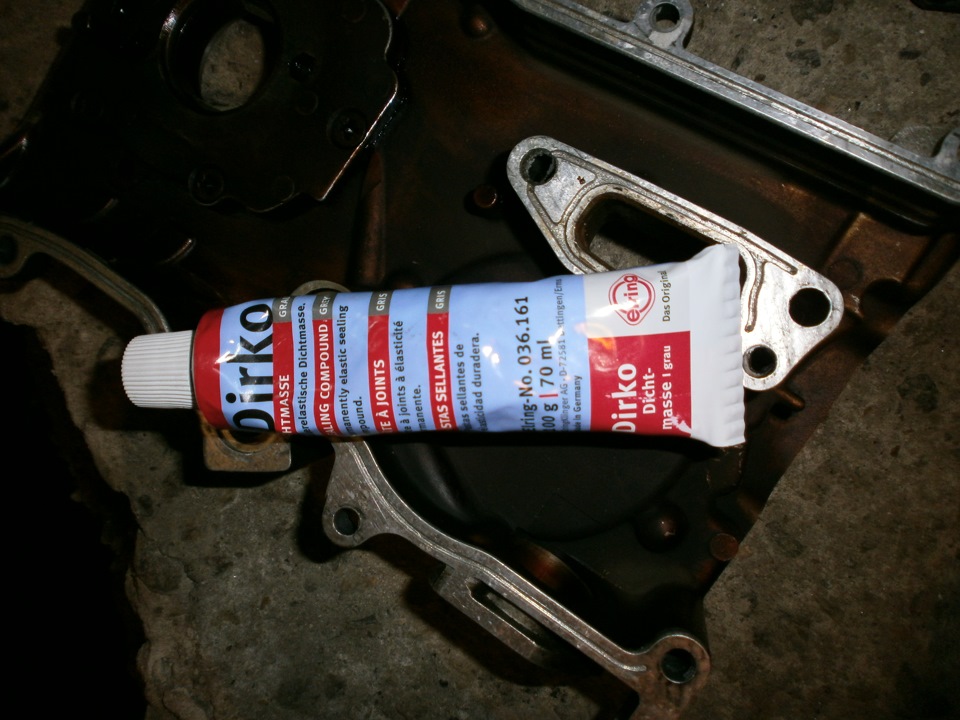

    30. Зачищаем поддон от герметика, обезжириваем наносим новый герметик так чтобы отверстия герметик обходил изнутри.

    31. Ставим поддон на место, сильно не затягиваем его.

    32. Ставим все ремни и шкив коленвала. Если вы не снимали то пропускаем пункт.

    33. Ставим выпуск, коллектор с каталиком и еще трубку до EGR, прикручиваем все на место.

    34. Ставим вентилятор кондея

    35. Теперь заполняем систему и прокачиваем ее от воздуха как написано ТУТ

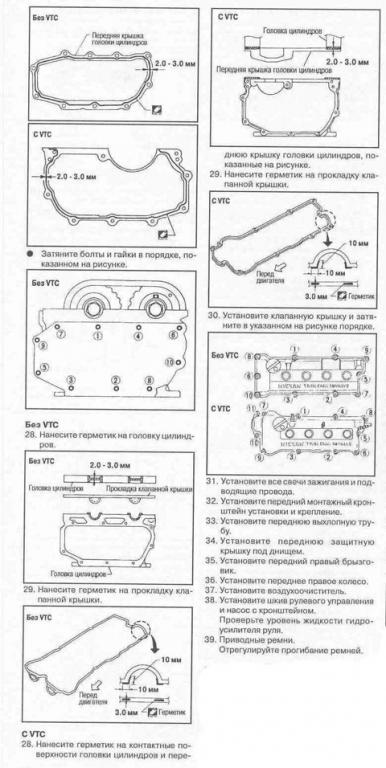

    36. Ставим клапанную крышку (заменив прокладку на новую), намазываем герметик на место возвышения там где трамблер (мажется внутри прокладки где прилегает с клапанной), и на выемки под болты крепления звезд (мажется снаружи прокладки). Затягиваем не сильно от руки всего лишь.

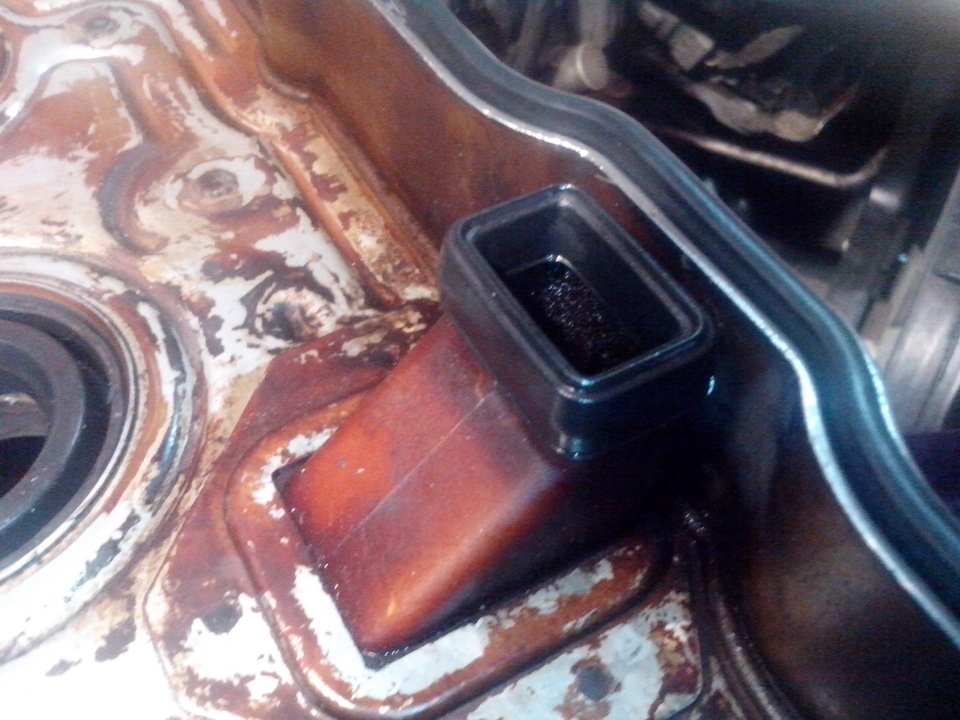

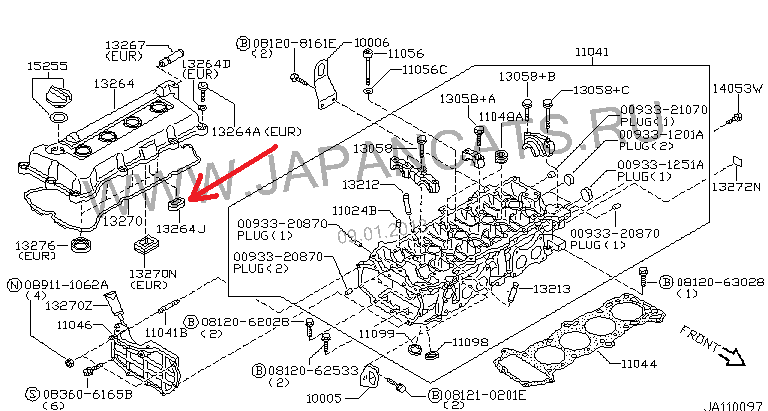

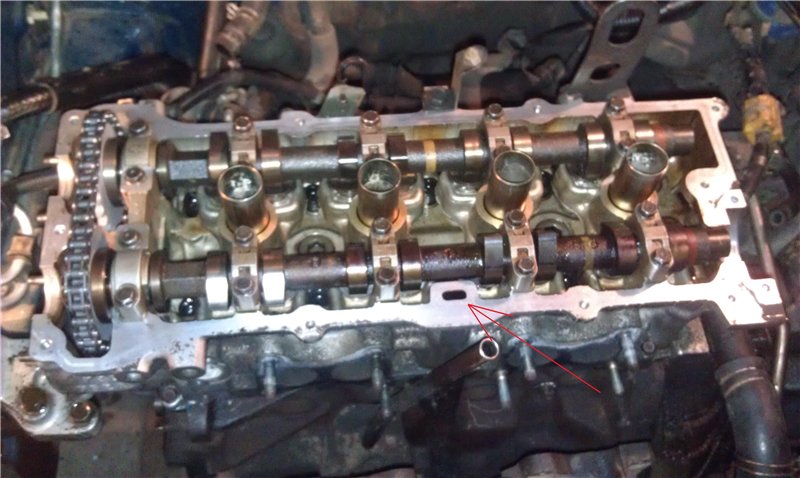

    Очень важный момент, не забываем заменить прокладку клапанных газов в клапанной крышке, такая квадратненькая прокладка расположена вот тут, как показано на рисунке. Номер прокладки 13271-4M501. Иначе после переборки снова будет дымить и поджирать масло из за нее.
    Переборка двигателя GA16De-40172d1357687221-bezbozhno-est-maslo Переборка двигателя GA16De-40173d1357688152-bezbozhno-est-maslo


    37. Заливаем масло по максимуму.

    38. Ставим всю проводку обратно и высоковольтные провода

    39. Ставим корпус воздушного фильтра

    40. Ставим лыжу, лучше всего ставить вдвоем, но можно и одному как я, вот так подперев ее домкратом.

    Переборка двигателя GA16De-60c7b2ae56e9t.jpg


    41. Проверяем снизу все ли затянуто у нас и все ли на месте, лучше потратить минут 10 все высматривая, нежели потом развалиться по дороге

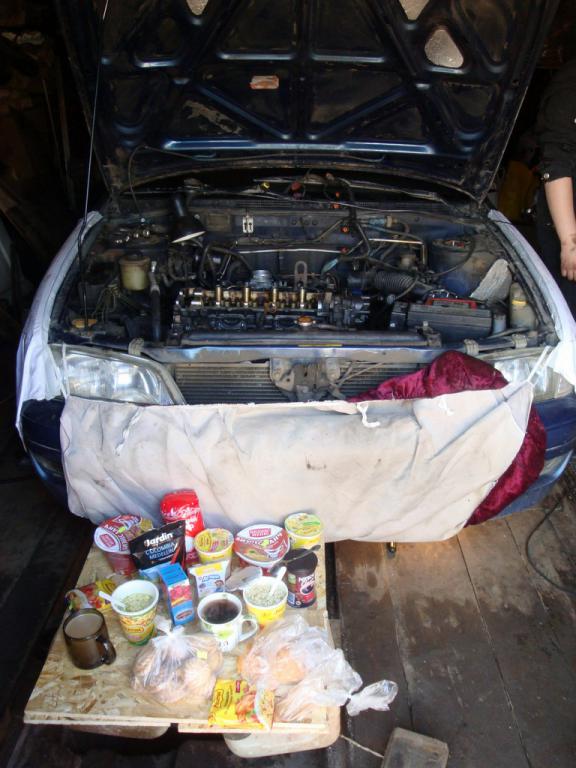

    Ну и небольшой перекус

    Переборка двигателя GA16De-0f0508722092.jpg


    Переборка двигателя GA16De-f6d3edd56835t.jpg




    Вроде все, если че забыл описать при сборке не серчайте, пунктов много запутался уже, сами поймете как разбирали так в обратном порядке и собирать.

    Далее ставим аккумулятор и идем заводить.

    Дайте машине поработать на холостых не менее чем минут 30-час, перед первой поездкой.

    Обкатку проходить аккуртно обороты выше 2500 не поднимать, нагрузку не давать.

    Заменить масло через 1000км, затем через 5000км, затем через 8000 и потом уже менять через каждые 10-15тыс.км.
    Последний раз редактировалось VOVANыч; 01.03.2015 в 03:03.

  2. #2
    Iron Felix
    Старожил
    VOVANыч, все хорошо, конечно , но...

    1. Раз уж решили обойтись без расточки, то был бы неплохо ручным хоном освежить зеркало цилиндров.
    2. Вы удивитесь, но основной жор масла идет по направляющим втулкам клапанов. Замена колпачков помогает ненадолго. Решение проблемы -- замена втулок.
    3. Открою еще один секрет: на мощность мотора влияет то, как газики попадают и покидают цилиндр, т.е. геометрия седла и фаски клапана. Поэтому, даже если втулки клапанов не менялись, настоятельно рекомендую отдать ГБЦ в мастерскую, где на специальном оборудовании восстановят геометрию седел и фасок клапанов без притирки.
    4. Комплект оригинальных прокладок и герметик Permatex Ultra Grey избавит от многих будущих проблем.

    5. Да, по поводу обкатки: самые "вкусные" для бензинового мотора обороты 3000-4500 об/мин. На период обкатки, да и после обкатки, рекомендую эти обороты. Езда "внатяг" мотору ресурса не добавляет.

  3. #3
    kiverin
    Новичок
    Спасибо очень помогло.

  4. #4
    morpheus
    Участник

    Тема новичка

    В марте я менял МСК, сальники СК и прокладку вентиляции картера. Причиной послужил большой расход масла, 1 л. на 1000. Перед этим прочитал много инфы про переборку движка, спасибо VOVANыч за хорошую инфу, и подчеркнул интересный факт, что замена МСК результата не дает. Все же решил поменять, психологически готовя себя к кап ремонту.  После замены МСК расход масла на 1000 стал грам на 300 меньше. Поэтому было окончательно решено готовиться к ремонту. Начал с поиска поршневых колец. Оказывается, что существует 3 вида поршней и 3 вида колец под данный двигатель.
    • Поршень (AE ) Толщины колец: 1,5 - 1,5 - 3,0 мм 23873 STD,
    • Поршень Nissan GA16DE d76.0 STD Teikin (Teikin) Толщины колец: 1.5 - 1.5 - 2.8 мм, 44260 STD.
    • Поршень Nissan GA16DE-II двухколечный d76.0 STD (A2010-0M210) Teikin (Teikin) С двумя кольцами. Толщины колец: 1,5 - 2,8 мм, 44270 STD.
    • Кольца поршневые Nissan GA16-DS все хром d76.0 STD 1.5-1.5-2.8 (12033-94M00) на 4 цил.TP (TP) Все кольца хромированные. Толщины: 1,5 - 1,5 - 2,8 мм 34079 STD,
    • Кольца поршневые Nissan GA16 d76.0 STD 1.5-1.5-2.8 (12033-57Y00) на 4 цил.TP (TP) Толщины колец: 1.5-1.5-2.8. Комплект на 4 цилиндра 34082 STD.
    • Комплект поршневых колец (AE ) Толщины колец: 1,5 - 1,5 - 3,0 мм. Для поршней АЕ 23873.
    Источник http://www.motorzona.ru/shop/model.N...QS/default.asp
    Вот что выдал exist.ru по моему вину SJNFAAP11U0402477 - 12033-2F000. Цена 5800р.за комплект. Начались поиски аналогов. На сайте обнаружил аналог и размер !!! колец. Goetze 08-527000-00. Цена 1100 за комплект на 1 цилиндр! Видим что альмеровские 12033-94M01 мне не подойдут. http://www.fmecat.eu/selProd2.asp?ma...Ver=&engseal=0
    http://www.fmecat.eu/results/partdet...eType=1&isCV=1
    Пока искал, наткнулся на объявление, на AVITO о продаже таких новых колец. В общем, я заказал у Евгения из Перми. Доставка 5 дней. ФОТО

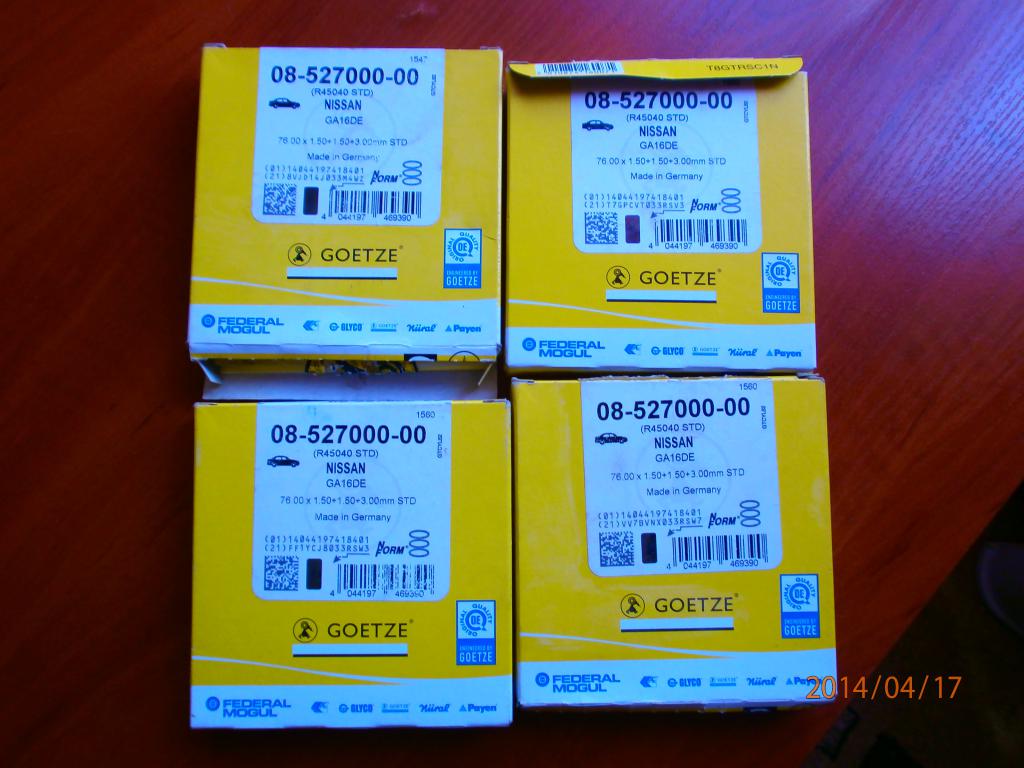

    Также были куплены: прокладка ГБЦ, прокладка ВКГ, прокладка поддона и шатунные вкладыши.
    Переборка двигателя GA16De-p4170002.jpgПереборка двигателя GA16De-p4170010.jpgПереборка двигателя GA16De-img_14042014_190211.jpg

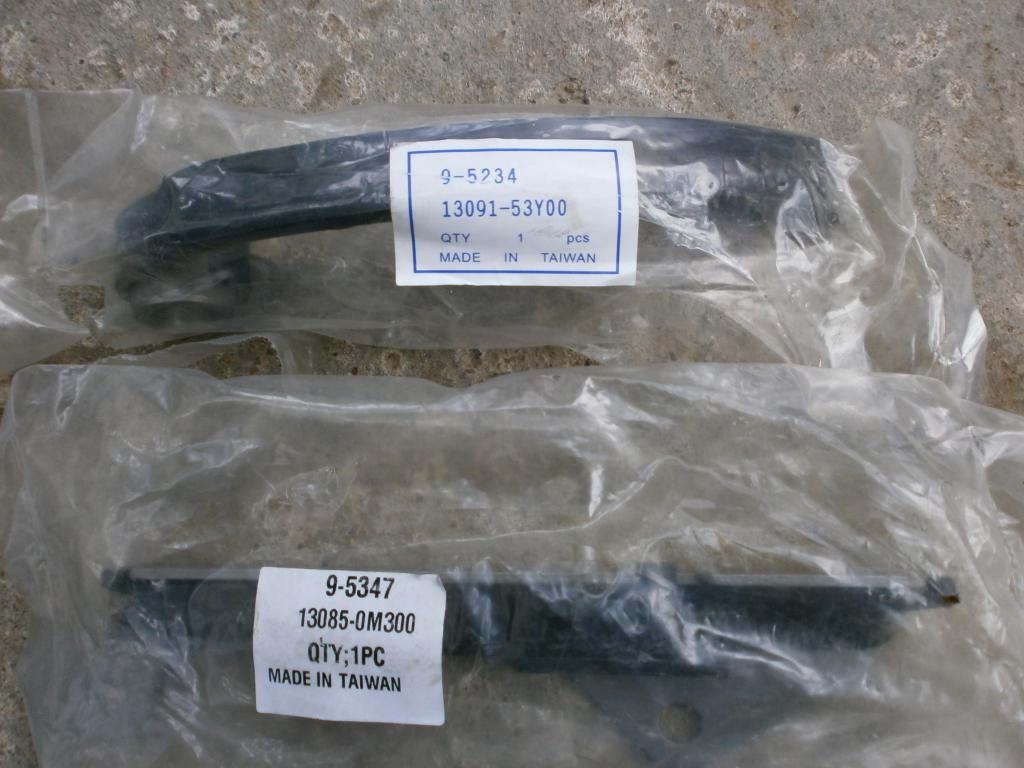

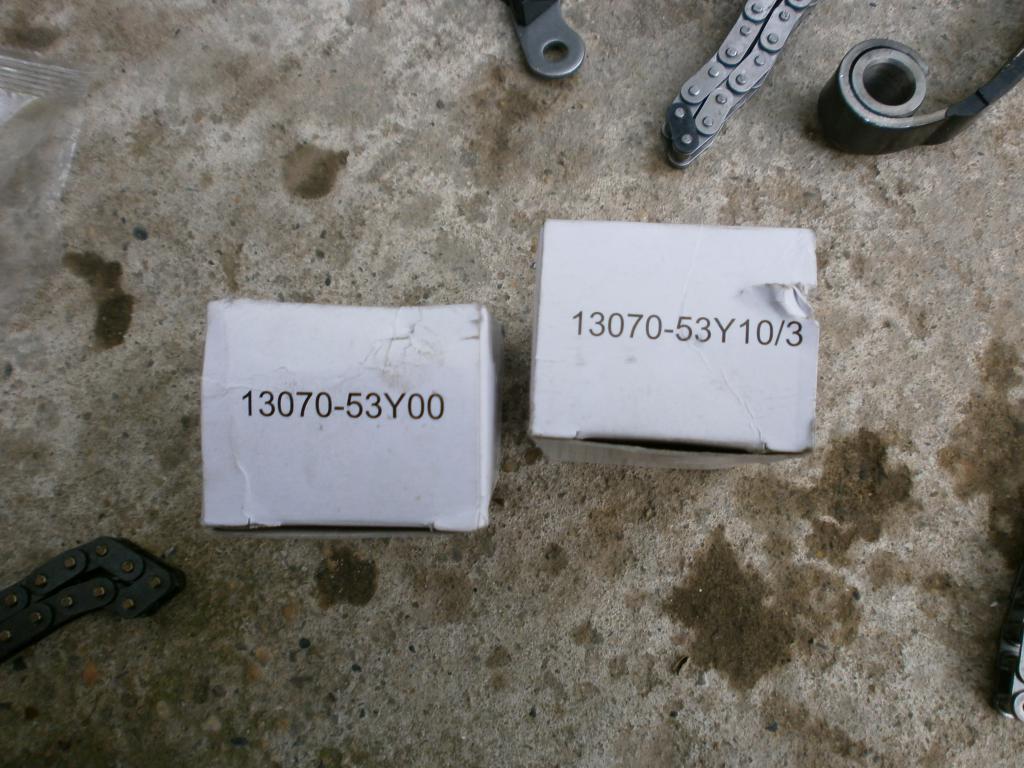

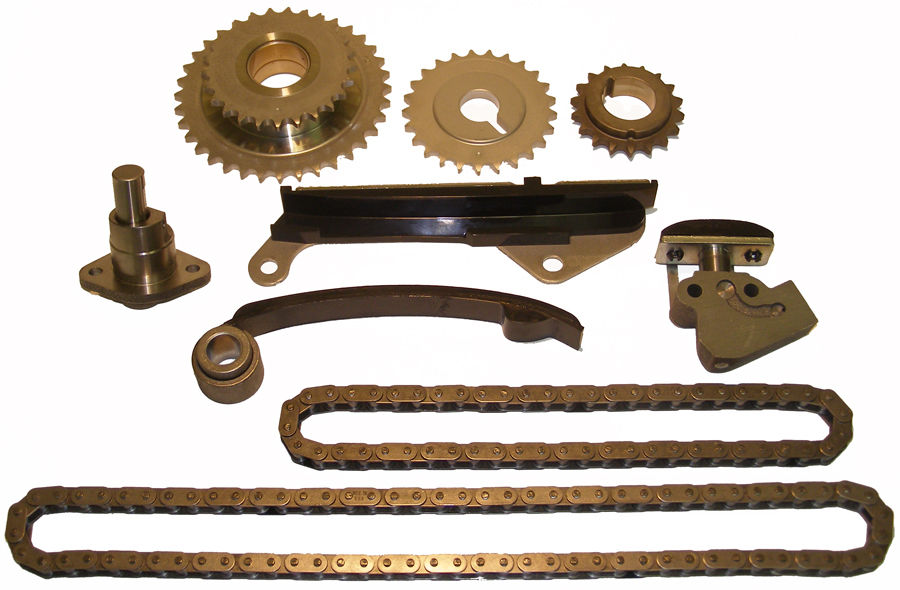

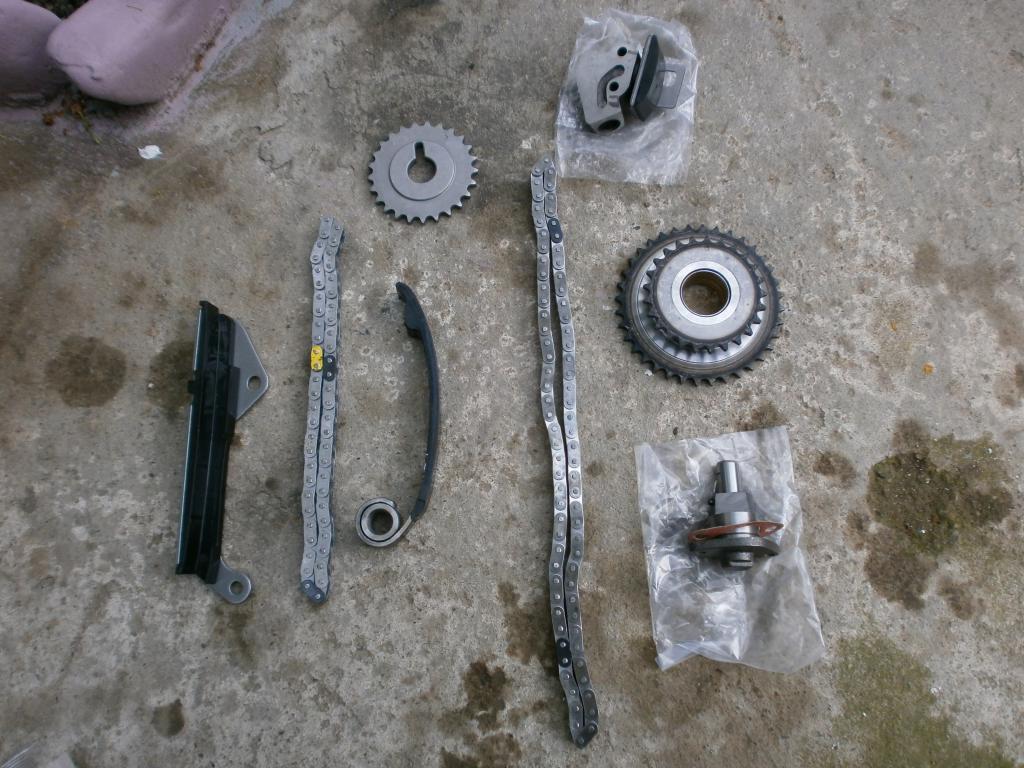

    Далее начал поиски Комплекта ГРМ. Опять же наткнулся на форум NPC, кто то брал оригинал по штучно, кто то AUTOWELT. Нашел я вот такой комплект http://www.ebay.com/itm/91-99-Nissan...ab24ad&vxp=mtr
    Заказал я в autodoc.ру, Но пришел вот такой комплект http://www.ebay.com/itm/Cloyes-Gear-...f8815f&vxp=mtr
    Переборка двигателя GA16De-t2ec16rhjg-e9nm3qwsbbqnk5l3c3q-_32.jpg
    Не хватило 1 звезды распредвала. Оставил Свою.
    Переборка двигателя GA16De-p4200112.jpgПереборка двигателя GA16De-p4200114.jpgПереборка двигателя GA16De-p4200115.jpg

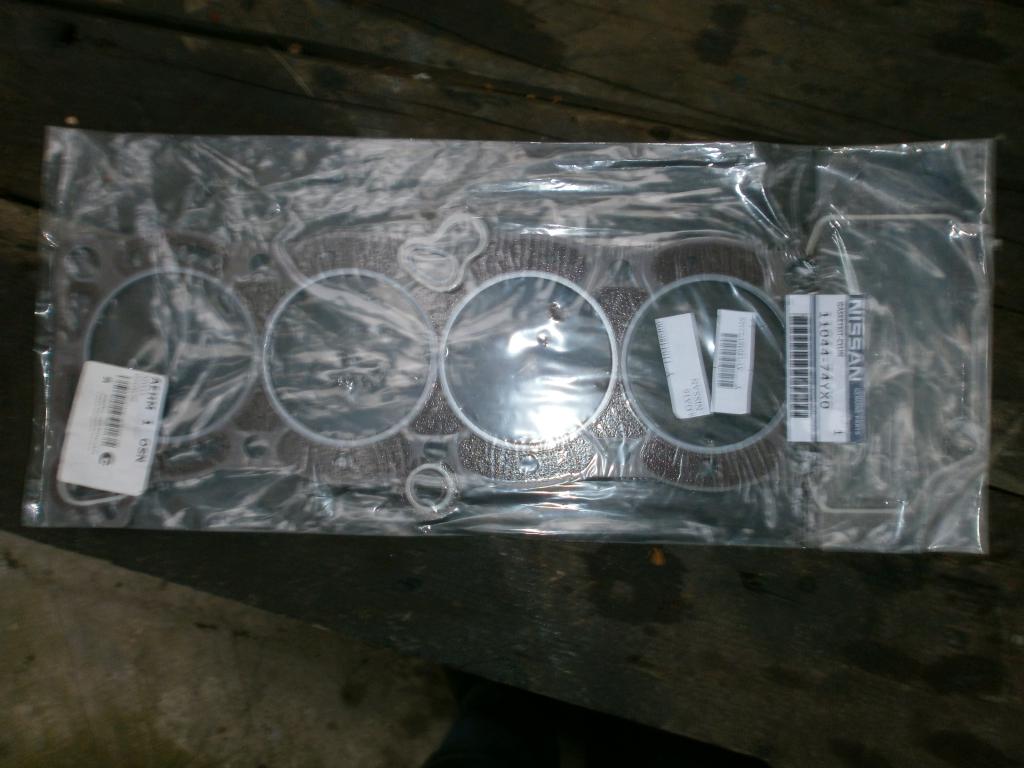

    Прокладка ГБЦ
    Переборка двигателя GA16De-p4230142.jpg

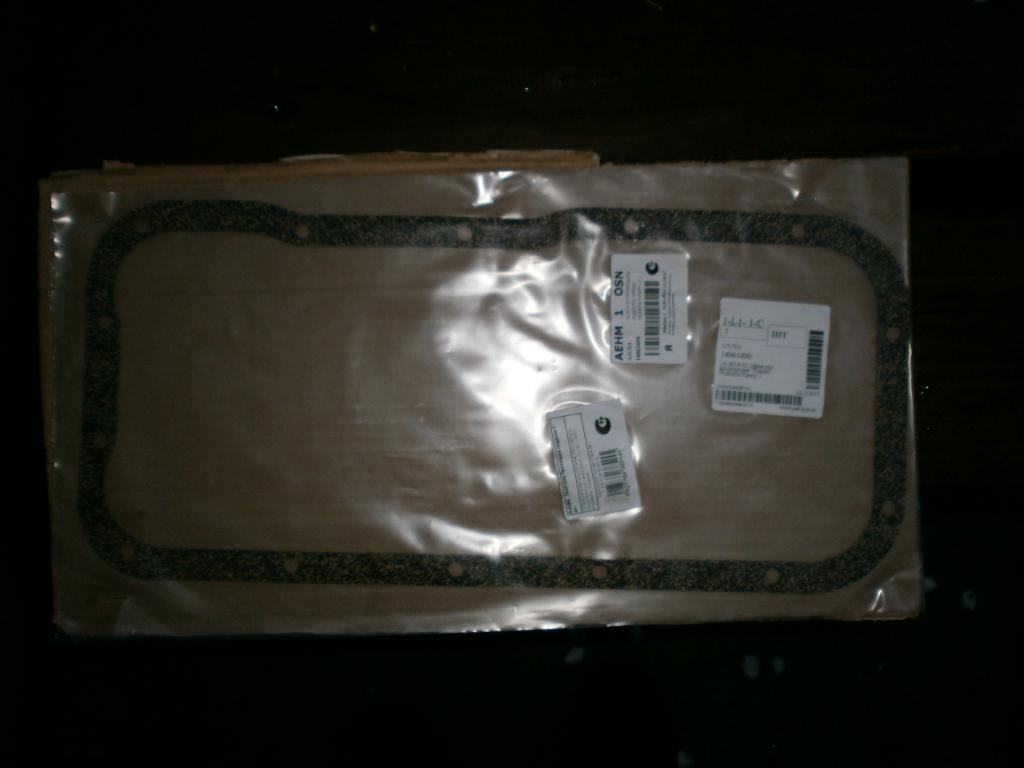

    Прокладка поддона. 14061400 Переборка двигателя GA16De-p4220141.jpg
    Не забываем про прокладку вентиляции картерных газов.Переборка двигателя GA16De-7e21a34s-960.jpg
    Снимаем корпус воздушного фильтра, он держится на резиновом хомуте и болту по ключ на 10. Отсоединяем трос газа и снимаем свечные провода.Переборка двигателя GA16De-p4170024.jpg
    Далее откручиваем все болты на тепловом экране выпускного коллектора. Сливаем ОЖ. Я сливал с нижнего патрубка на радиаторе. Переборка двигателя GA16De-img_17042014_191826.jpg
    Снимаем вентилятор радиатора. Крестовая отвертка. Откручиваем все патрубки, идущие в головке блока. Удобно использовать малую трещетку с карданчиком и головкой на 7. Один патрубок сложно снять. Мы его сняли с помощником, когда подняли голову. Отсоединяем все датчики и убираем косу в сторону. Снимаем клапанную крышку. Переборка двигателя GA16De-p4170031.jpgПереборка двигателя GA16De-p4170032.jpg

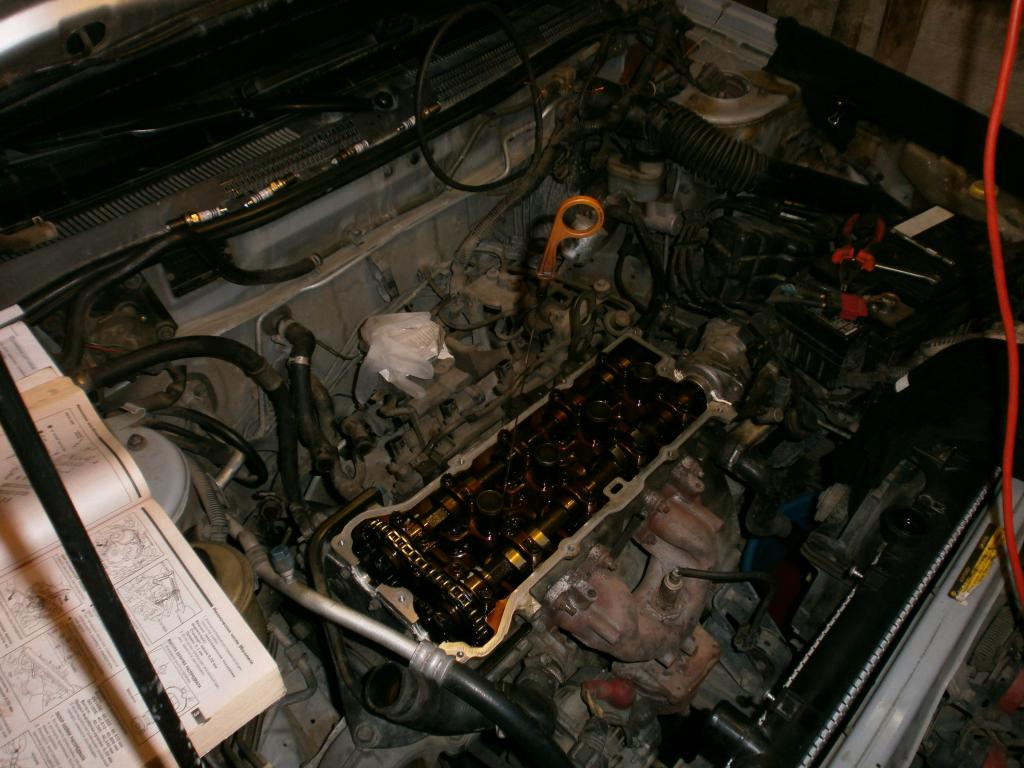

    Домкратим, Ставим 4-ю скорость. И вращаем колесо. Выставляем метку. Вторая со стороны радиатора. Вставляя щуп в первый цилиндр, видим ВМТ. При этом сверяем метку на шкиве и звездочках. Проверяем. Переборка двигателя GA16De-p4170035.jpg Переборка двигателя GA16De-daf5fd4s-960.jpg
    Проверяем. Делаем метки. Переборка двигателя GA16De-p4170038.jpg
    Далее нам нужен рожковый ключ на 22 и вороток с головкой на 22. Держим распредвал и откручиваем звезды. Крепко закручены Берем малую трещетку и откручиваем болты пл схеме в 2 этапа. Снимаем верхнюю переднюю крышку и верхний натяжитель. Схема откручивания болтов Переборка двигателя GA16De-dfd4s-960.jpgПереборка двигателя GA16De-fff5fd4s-960.jpg
    Складываем все по порядку снятия Переборка двигателя GA16De-p4170054.jpg
    Снимаем крепление головки к подушке.Переборка двигателя GA16De-p4170055.jpgПереборка двигателя GA16De-p4170056.jpg Откручиваем внешние болты головки по контуру.
    Берем шестигранник на 10 Переборка двигателя GA16De-8333fd4s-960.jpgПереборка двигателя GA16De-d6cbfd4s-960.jpg Откручиваем по схеме.
    откручиваем приемную трубу.Откручиваем два крепления на головке. И откручиваем трубку ЕГР ключем на 27. Она идет от впускного к выпускному колекторам. Переборка двигателя GA16De-4b2bfd4s-480.jpgПереборка двигателя GA16De-d86bfd4s-480.jpg
    Смотрим, чтобы ничего не мешало, не держало головку. По-моему еще откручивал генератор. Снимаем ГБЦ вместе с колекторами. Когда будете дергать ее, увидете тот самый патрубок, который мы не смогли открутить. Снимаем его. Переборка двигателя GA16De-p4170060.jpg На этом первый день закончен.
    Второй день. Далее лезем под машину и откручиваем поддон.Следом откручиваем шатуны и выталкиваем поршня вверх. Переборка двигателя GA16De-471bfd4s-960.jpgПереборка двигателя GA16De-995bfd4s-960.jpg
    Я поршневую не покупал, поэтому решил все отмыть. Оставил их откисать до следующего дня. Третий день работы. Пригоревшее масло не поддалось ядерной смеси саляры, бензина и растворителя. Купил карбКлинер, он оказался тоже слабоват. Поэтому пришлось чистить ручками… Переборка двигателя GA16De-img_19042014_095339.jpg
    Снимаем кольца. Можно ломать. Они хрупкие. Взял тонкое кольцо, которое наборное снятое с маслосьемного кольца.

  5. #5
    morpheus
    Участник
    Переборка двигателя GA16De-img_19042014_101505.jpg И начал потихоньку, неспеша, чистить каналы. Как было и как стало. Переборка двигателя GA16De-p4190090.jpg Вот так я их отмыл. Хотелось еще наждачкой проити для супер блеска , но так делать нельзя! Это четвертый день. Я потратил весь прошлый день на отмывку. После того как Все поршни отмыты. Готовим чистое масло, набор щупов и универсальную обжимку для колец. Переборка двигателя GA16De-img_19042014_151346.jpg Берем щуп и меряем зазор между кольцом и поршнем. Если зазор колец составляет более 0.20 мм, или кольца или поршень изношены. У меня он 0,05мм Переборка двигателя GA16De-img_19042014_151311.jpgПереборка двигателя GA16De-img_19042014_174836.jpg Призываем помошника. Мне помогала моя жена Она держала поршень. Я выставлял обжимку примерно на 3мм ниже маслосъемного кольца. Переборка двигателя GA16De-8957434s-480.jpg Так должны быть расположены кольца. при установке не путаем последовательность. Каждый поршень подписан. На нем есть стрелка, которая должна смотреть в сторону ШКИВА! Ставим поршень на место, придерживая за обжимку и постукивая деревянной ручкой молотка загоняем его в цилиндр. АККУРАТНО, кольца хрупкие. СПЕШКА не нужна. Смотрим чтобы кольца не перекосило. Переборка двигателя GA16De-c547434s-960.jpgНазвание: ff2f434s-480.jpg
Просмотров: 22023

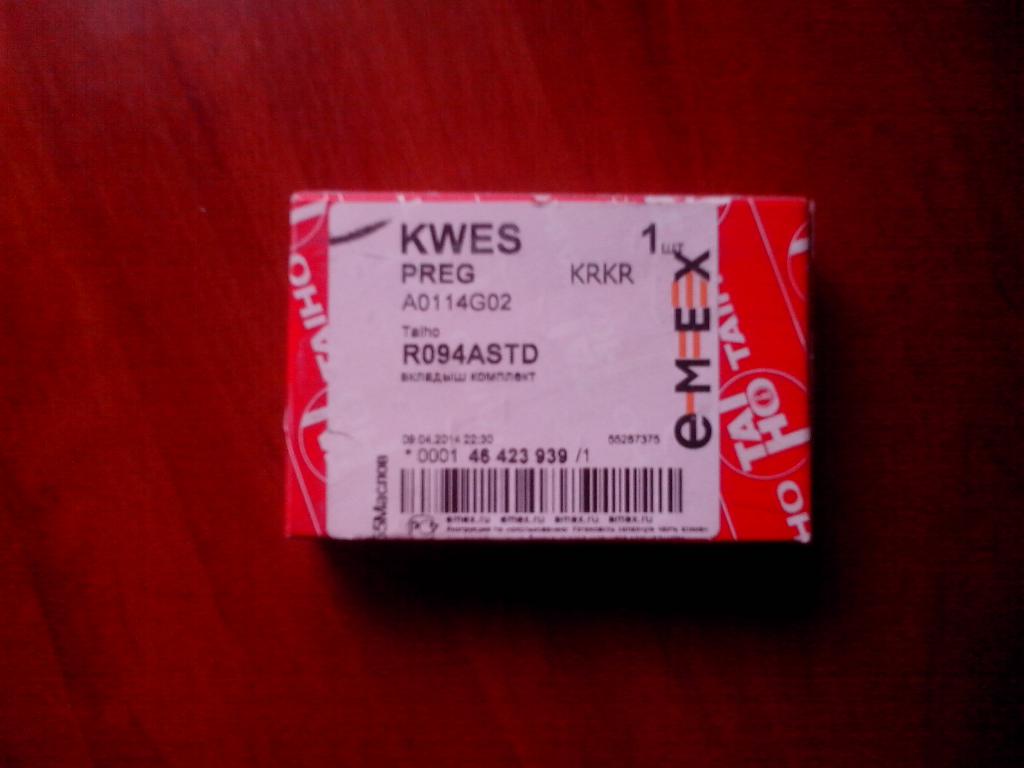

Размер: 21.9 Кб Вид вкладыша и правильная установка. Устанавливаем вкладыши, процесс не сложный, главное устанавливаем Замок к Замку. Обратный процесс снятия. Все смазуем обильно маслом. Берем такой ключ и затягиваем шатуны попеременно с усилием 14-16 Н•м (1,4-1,6 кг). Таким же образом еще раз затяните гайки шатунных подшипников с усилием 40 Н•м (4кг). Сильно не тяните, хватает 4кг! Переборка двигателя GA16De-ef47434s-960.jpg

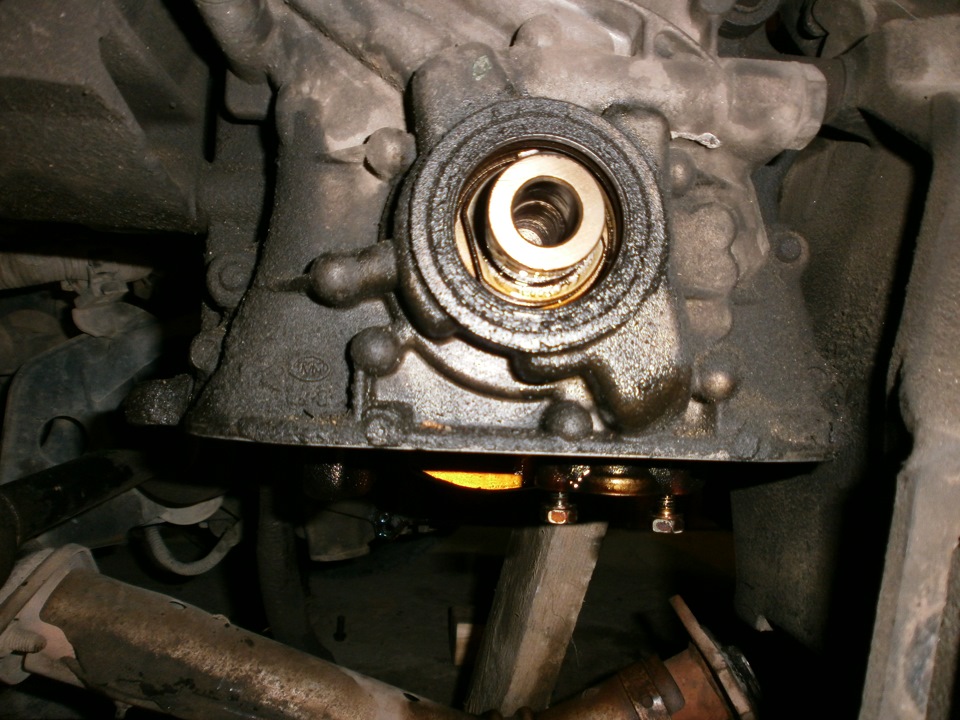

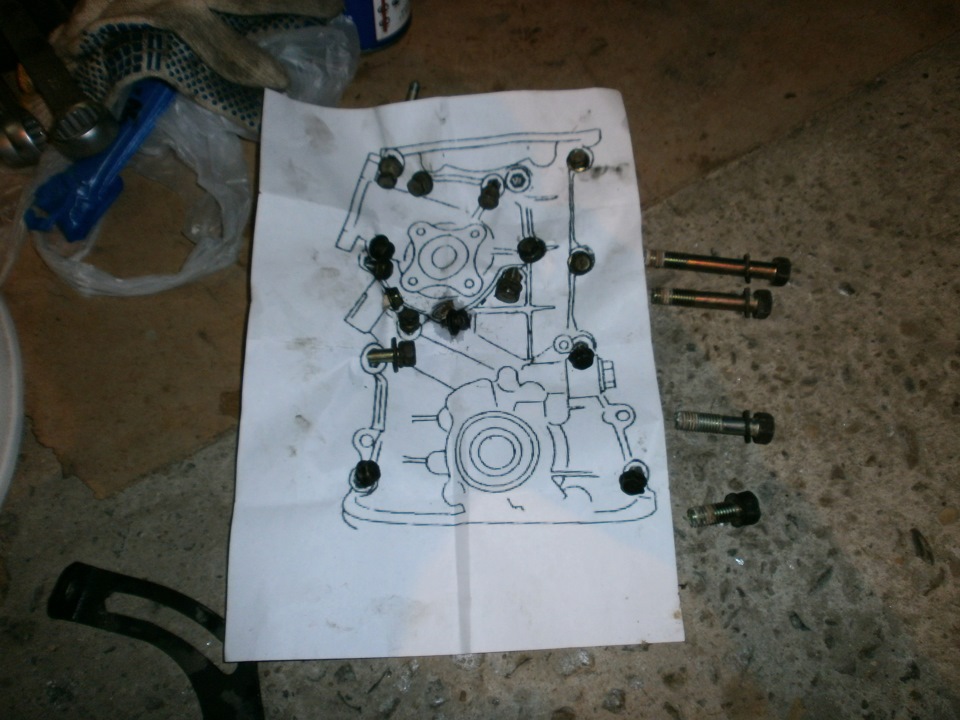

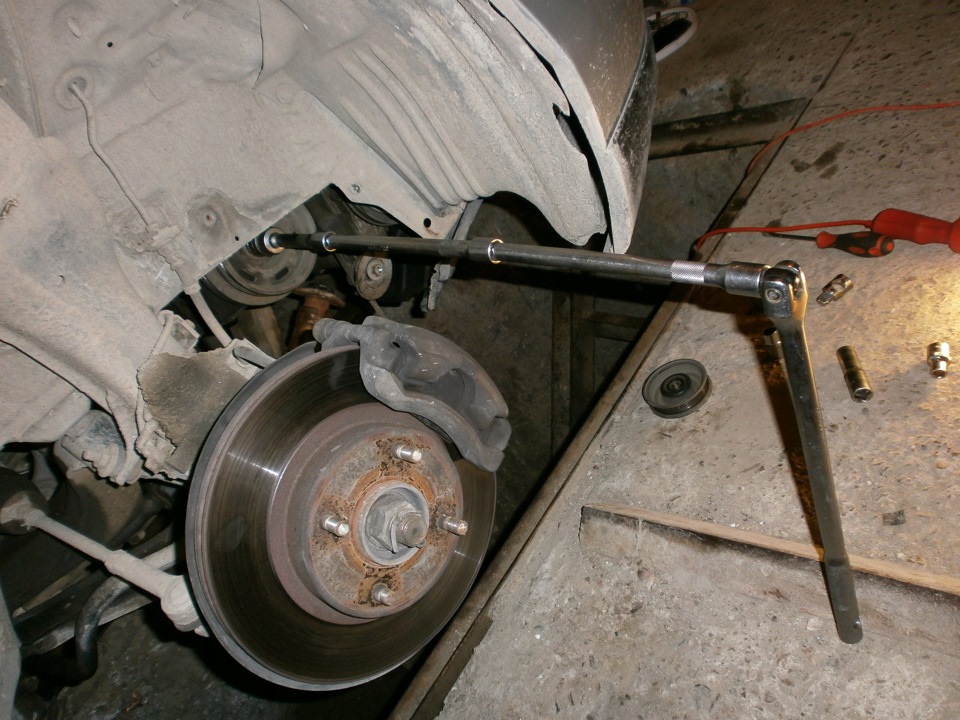

    Далее чистим головку. Готовим прокладку ГБЦ. После установки колец я перешел к замене ГРМ. Переборка двигателя GA16De-5f6f434s-960.jpg Расслабляем генератор и снимаем ремень. Переборка двигателя GA16De-69f434s-960.jpgПереборка двигателя GA16De-a19f434s-960.jpg Снимаем ролик и ремень. Нужно раскрутить болт шкива коленвала. Помошника не было, придумал такой вариант. Переборка двигателя GA16De-b59f434s-960.jpg Курим , можно выпить пивка если есть…Берем такой ключ и Большим усилием раскручиваем Переборка двигателя GA16De-1f9f434s-960.jpg снимаем. не роняем, может надколоться. Сальник подтекол. Я заказал новый. 13510-50B10 Переборка двигателя GA16De-485f434s-960.jpg Распечатываем шаблон для болтов крышки. Они разные ВСЕ. Запомнить не реально. Переборка двигателя GA16De-145f434s-960.jpg Снимаем помпу. Болты в тот же шаблон. И натяжитель нижней цепи. Переборка двигателя GA16De-5c5f434s-960.jpg Ставим упор под блок. Так как нам придется снять крепление блока к передней подушке, для того, чтобы открутить болты передней крышки. Переборка двигателя GA16De-325f434s-960.jpg Снимаем крышку АККУРАТНО постукивая деревяшкой. И снизу тоже деревяшкой между коленвалом и крышкой. Никаких отверток! Если не идет, проверяем все ли болты выкручены! Моем ее. Переборка двигателя GA16De-2d5f434s-960.jpg Снимаем цепь, успокоитель, звезды, башмак. Готовим новый комплект ГРМ. Устанавливаем нижнюю звезду, цепь, потом прикручиваем пластмасовый успокоитель, болты там под звездочку. Переборка двигателя GA16De-a810c34s-960.jpg Ставим по меткам. Переборка двигателя GA16De-7510c34s-480.jpgПереборка двигателя GA16De-ab10c34s-480.jpg Собираем и подвешиваем, чтобы никуда не делась.

  6. #6
    morpheus
    Участник

    Тема новичка

    После того, как отмыли и отчистили от старого герметика переднюю крышку. Наносим герметик. Переборка двигателя GA16De-fyhu.jpg Запрессовываем новый сальник и наносим герметик в каналы по периметру. Рекомендую использовать хороший импортный герметик Elring 036.161 . Переборка двигателя GA16De-51a6a34s-960.jpg Фото не делал. Процесс одевания крышки не сложный. Главное не путаем болты. Они у нас вставлены в шаблон все по порядку. После установки и закручивания, в 2 этапа, передней крышки не ставьте помпу, не повторяем мою ошибку , иначе не оденете потом натяжитель нижней цепи. Его надо ставить после установки головки, так как промежуточная звезда прикручивается к ней. Крышку поставили, можно переходить к закручиванию переднего кронштейна к блоку и передней подушке. Одеваем прокладку ГБЦ. Проверяем: все ли болты закручены на передней крышке, передней подушке. Если все хорошо, вытягиваем пеньки из под двигателя, которые мы ставили ранее. Двигатель встанет в свое ровное положение. Поправляем хомуты на патрубках, так как нам придется одевать один из них параллельно с установкой ГБЦ Переборка двигателя GA16De-f7aa34s-960.jpg Картинка взята с NPC у VOVANыч, вот он отметил этот патрубок красной стрелкой. Спасибо ему за это. Очень пригодилось. Переборка двигателя GA16De-ea56a34s-960.jpg Смотрим на направляющую, все ли в порядке… Переборка двигателя GA16De-fdd6a34s-960.jpg Устанавливаем ее на место с помощником. Уделяем внимание промежуточной звезде, которая у нас подвешена, не даем ей расслабляться, т.к. натяжитель снят. Переборка двигателя GA16De-68faa34s-960.jpg Шестигранником на 10 прикручиваем головку блока от руки и четыре болта на 10 которые крепят головку на схеме они № 11-15

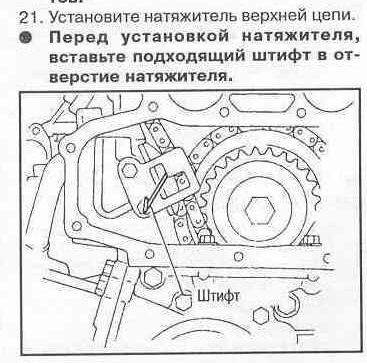

    Переборка двигателя GA16De-c3b6a34s-480.jpg Наживили, далее берем динамометрический ключ. Затягиваем Переборка двигателя GA16De-22faa34s-960.jpg Момент затяжки. Переборка двигателя GA16De-5a0ea34s-480.jpg Я тянул немного по другому. Сначала 4кг по схеме, потом 8кг по схеме, потом расслабил полностью по схеме. Далее опять 4 кг и сделал метки замазкой и докрутил на 90 градусов. На болту видно метку от замазки. Белая. Переборка двигателя GA16De-3cfaa34s-960.jpg Смазываем обильно маслом постели распредвалов, шайбы клапанов, промежуточную звезду и болт для нее. Одеваем малую цепь на пром.звезду, сверяем метки и затягиваем болтом. Момент 5-5,5 кг. Переборка двигателя GA16De-da8ea34s-480.jpg Далее ставим распредвалы и звезды. Придется повозиться с установкой. Можно немного вращать распредвал ключом на 22, для установки цепи по меткам. Переборка двигателя GA16De-7afaa34s-960.jpg Затягиваем по схеме моментом 1-1,20кг. Звезды распредвалов моментом 10-13 кг. Переборка двигателя GA16De-582ea34s-960.jpg Переборка двигателя GA16De-666ea34s-960.jpg Ну, вот мы практически на финише. Отмываем переднюю крышку головки цилиндров (верхнего натяжителя). Наносим герметик, закручиваем. Чистим поддон. Меняем прокладку или наносим новый герметик. Переборка двигателя GA16De-4c3ea34s-480.jpg Ставим упор. Переборка двигателя GA16De-52dea34s-960.jpg Одеваем шкив, обязательно смазав маслом посадочное место сальника. Затягиваем моментом 12-13 кг. Как раз прошло минут 10, герметик подсох, ставим поддон. Я пошел другим путем, поставил прокладку без герметика. Посмотрим, как будет держать. Прокладка для поддона 14061400. Переборка двигателя GA16De-b47ea34s-480.jpg После установки поддона, ставим помпу. Далее ремни. Я их подписывал маркером при снятии, поэтому встали на место сразу. Натягиваем ремни. Ставим Нижнюю лыжу. Меняем малую прокладку вентиляции. Переборка двигателя GA16De-7e21a34s-960.jpg И прокладку клапанной крышки. Ставим ее на место и закручиваем. Переборка двигателя GA16De-1121a34s-960.jpg Вот еще вспомнил…Не забываем про крепления головки Переборка двигателя GA16De-15fea34s-480.jpg Соединяем все патрубки, кроме верхнего, идущего на печку в салон. Мы его соединим, когда зальем антифриз и выпустим через него воздух. Так же соединяем все датчики. Все провода. Ставим пыльник шкива коленвала. Так…, еще трубку ЕГР, выхлопную трубу. Топливопровод. ставим колесо, но не опускаем. Когда все подключим, закрутим, ставим масл.фильтр и заливаем масло. Ставим 4-ю скорость и вращаем за колесо. Проверяем и слушаем, чтобы ничего не закусывало, не звенело. Опускаем колесо. Включаем зажигание, печку на горячий режим. Заливаем антифриз. Как потечет с патрубка, который мы оставили, одеваем его. Доливаем в расширитель. Смотрим, что бы нигде не подтекало. Одеваем Провода трамблера. Свечи не ставим. Фишку трамблера не одеваем. Чтобы не завелась. Крутим стартером. Если все хорошо, без скрежетов. Ставим свечи, провода, фишку. Включаем зажигание, ждем 15 сек. Заводим, улыбаемся . УРА! Слышим приятное урчание мотора . Даем поработать двигателю на холостом ходу, без нагрузки 40 минут. За это время он сменил у меня 5 режимов оборотов 1500-1200-700-450-800. (это на глаз). Я его не трогал вообще. Следил только за температурой. Убираемся в гараже . Смотрим за выхлопом. Дыма нет и вонючего запаха тоже. Радуемся. Я потратил 9 дней на ремонт. Работал по 2-4 часа вечером после работы, и два дня выходных. с 17-26 апреля. Результатом доволен. Обкатка на оборотах 2500-4000, в натяг не даю. Детонация пропала. Свечи чистые. Уже выкручивал. После сборки сам аккуратно помыл двигатель. Чисто внутри-чисто снаружи . Пробег на сегодня 14.01.2015 примерно 15 000 км. Спасибо за внимание. Конец.
    Последний раз редактировалось morpheus; 14.01.2015 в 14:25.

  7. #7
    gukoff
    Новичок
    Код недостающей звезды распредвала Cloyes: S720

  8. #8
    Александр-62
    Участник
    Подскажите ремонтные вкладыши или стд?12111 4М500
    FA230 898G.
    Я купил B33000 STD

  9. #9
    zaa
    Старожил
    Цитата Сообщение от Александр-62 Посмотреть сообщение
    Подскажите ремонтные вкладыши или стд?12111 4М500
    FA230 898G.
    Я купил B33000 STD
    Это ты на снятых тако номер увидел?

  10. #10
    Александр-62
    Участник
    Да,на снятых,это тоже номинал(STD),пробил через сайт и путём примерки новых )))
    Просто на коренных было написанной STD,а на шатунных нет,вот сомнение и взяло

Похожие темы

  1. ПЕРЕБОРКА ДВИЖКА GA16
    от Illusion в разделе Двигатель
    Ответов: 1954
    Последнее сообщение: 19.03.2017, 23:47
  2. Переборка двигателя
    от Jeudii в разделе Двигатель
    Ответов: 28
    Последнее сообщение: 03.12.2012, 01:34
  3. Отчет Замена лыжи (подушек двигателя). Ставим от SR20De на GA16De
    от VOVANыч в разделе Двигатель
    Ответов: 0
    Последнее сообщение: 19.05.2010, 22:24
  4. Обкатка двигателя GA16DE после кап. ремонта
    от lexins в разделе Двигатель
    Ответов: 7
    Последнее сообщение: 05.05.2010, 02:00
  5. переборка коробки P10
    от gleos в разделе Трансмиссия всех моделей
    Ответов: 1
    Последнее сообщение: 17.08.2008, 20:26

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
