Степ-мотор замена. Экономим деньги

Показано с 1 по 3 из 3
  1. #1
    xviner
    Автор темы
    ЗАМЕНА СТЕП МОТОРА

    ТРЕБУЕТСЯ:
    1.Канистра для слива масла (60 руб)
    Вложение 26687Вложение 26688

    2.Ключ головка на 10
    3.Ключ головка на 19
    4.Мультитестер Цэшка
    5.Немного бензина 1литр
    6.Новое масло NS-1
    7.Крестовая отвертка
    8.Герметик
    9.Воронка узкая чтобы в отверстие щупа влезала

    СИМПТОМЫ ПОЛОМКИ:
    Авктомобиль едет в аварийном режиме. Скорость не более 20 км/ч.

    Комментарии к фото:
    1.Берем сухую канистру желательно с широким горлышком, также можно взять из дома обычную кухонную пластмассовую воронку.
    2.Если канистра содержит капли воды, то ее нужно осушить. Очень долго ждать пока она испариться на солнце. Можно взять кусок туалетной бумаги, скомкать и положить внутрь, затем трясем бутылку круговыми движениями, бумажка собирает капельки.
    3.поддон варика
    Вложение 26689

    4.поддон варика
    Вложение 26690

    5.чтобы во время слива масла вариатора не держать канистру рукой (около 10-15 минут) нужно что нибудь подложить под нее, две табуретки решают проблему
    Вложение 26691

    6.Ключом головкой на 19 отворачиваем пробку слива, подставляем канистру ждемс
    Вложение 26692

    7.После слива масла заворачиваем пробку обратно на место и начинаем откручивать Ключом головкой на 10 БОЛТЫ ПОДДОНА вариатора 18 штук, откручиваются легко
    Степ-мотор замена. Экономим деньги-960.jpgВложение 26692Вложение 26693

    8. и 9.При откручивании задней стороны поддона потихонечку начинает течь масло из возникшей щели. Чтобы не загадить яму нужно что нибудь подставить (ведро решает). Аккуратно снимаем поддон. В поддоне есть масло, снимать нужно потихонечку наклоняя его от себя и сливая остатки масла в ведро
    Степ-мотор замена. Экономим деньги-960.jpgВложение 26695Вложение 26694

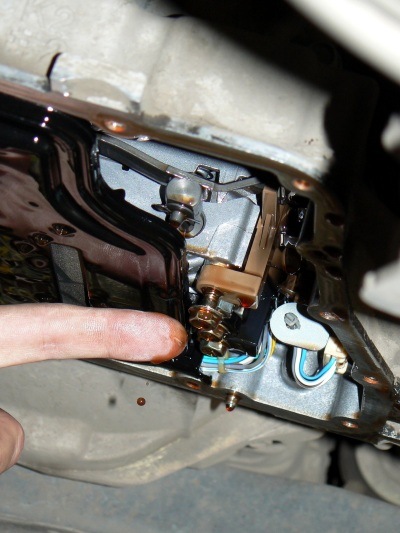

    10. и 11.Находим СТЕП-МОТОР. Красным обведено то самое КОРОМЫСЛО, которое нужно ПРАВИЛЬНО одеть при обратной установке. На фото не видно другой конец коромысла одевается на ШТЫРЕК ШТОК (можно нащупать пальцем). Степ мотор прикручен двумя болтами на 10. При снятии Степа выливается еще немного масла нужно делать аккуратно. Осторожно отсоедВложение 26702иняем шлейф и шлейфодержатель крестовой отверткой.
    Степ-мотор замена. Экономим деньги-960.jpgСтеп-мотор замена. Экономим деньги-960.jpgВложение 26703

    12.Снятый степ мотор, видны контакты 6 штук. Нормативы сопротивления на последнем фото.
    Степ-мотор замена. Экономим деньги-960.jpgСтеп-мотор замена. Экономим деньги-960.jpg
    Степ-мотор замена. Экономим деньги-960.jpgСтеп-мотор замена. Экономим деньги-960.jpgВложение 26704

    13. и 14.Магниты поддона, покрыты металлической грязью. Стружки вроде.
    Вложение 26706Вложение 26707

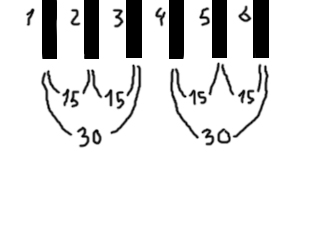

    15.Схема проверки контактов степа мотора. Мультитестером измеряем сопротивление между ними (в омах). На моем степ моторе между 4 и 6 контактами было 107 ом, 1 и 3 были в норме.
    Степ-мотор замена. Экономим деньги-15.jpg


    Ставим Новый степ мотор вместо старого. Одеваем правильно КОРОМЫСЛО!!!
    Можно взять с собой фотоаппарат и при снятии сфотографировать его правильное положение. На новом степ моторе сопротивление 20 ОМ вместо 15 ОМ.
    Очищаем бензином поддон и его магниты. Тщательно высушиваем и ставим на место. Кстати резиновой прокладки между поддоном и вариатором у меня нет. Я пользовался небольшим количеством герметика. Наносил по внешнему краю. Нельзя допустить чтобы герметик попал внутрь вариатора. Закручиваем болты по диагонали. Соблюдаем усилие затягивания. Заливаем масло через щуп вариатора используя воронку. Проверяем уровень на прогретой машине.

    Не сложная процедура замены экономит 3000 руб. цена в СТО.
    Последний раз редактировалось VOVANыч; 19.11.2013 в 19:32.

  2. #2
    dan8484
    Участник
    или лыжи не едут или что. Не увидел на фото никакого коромысла, обведенного красным. Может кто из сведущих сможет поправить фото в данной теме?

  3. #3
    dx2ae6r
    Старожил
    Цитата Сообщение от dan8484 Посмотреть сообщение
    или лыжи не едут или что. Не увидел на фото никакого коромысла, обведенного красным. Может кто из сведущих сможет поправить фото в данной теме?
    Ничего поправить не могу, но вот сообщение уважаемого участника про это коромысло:

    Проблемы и вопросы по маслу вариатора. Замена масла
