замена сальника приводного вала Р12 1.6 МКПП

Показано с 1 по 1 из 1
  1. #1
    t34
    Автор темы

    замена сальника приводного вала Р12 1.6 МКПП

    начну с предистории. при замене масла в двигателе обнаружил, что вся коробка снизу и защита двигателя в трансмиссионном масле. выяснилось, что подтекает сальник правого приводного вала, и видимо уже долго. заказал вот этот: 19016068B CORTECO 243 р. хоть он и пробивается по артикулу, как левый, на самом деле слева и справа сальники одинаковые.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-056.jpg
    на фото новый и старый сальники, видимо кто-то пытался замазать силиконовым герметиком место течи

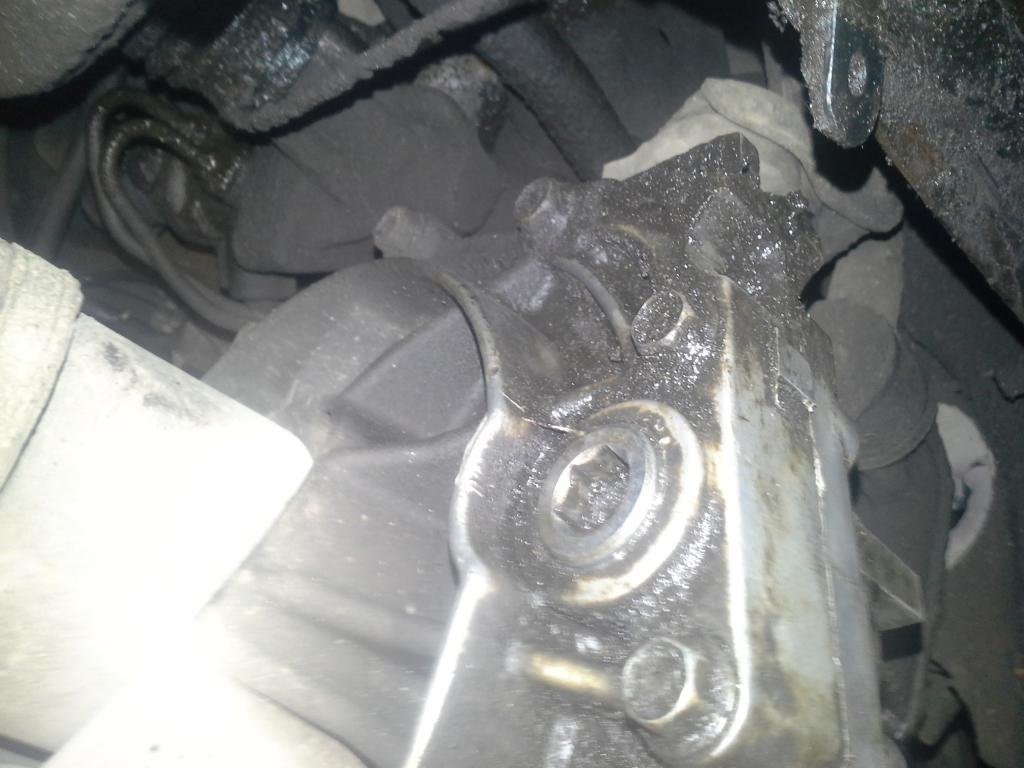

    итак, приступаем к замене. прежде всего, сольём масло из кпп. сливная пробка справа внизу.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-084.jpg
    откручиваем все болты и гайки, помеченные цифрами (всего их 7).
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-086.jpg
    для того, чтобы открутить ступичную гайку, колесо снимать не нужно, т.к. так будет проще (если на штампах). на литье посложнее. нужно снять колесо, вытащить защитный колпачёк, разогнуть и вытащить шплинт, одеть колесо, можно на 2-3 гайки. это делается для того, чтобы было удобнее сорвать ступичную гайку. согласитесь, на домкрате это делать не очень удобно, да и небезопасно.... Затем снимаем колесо и разбираем всё дальше. сложного ничего нет. единственное, что для снятия рулевого наконечника нужно использовать съёмник, а поворотный кулак от стойки нужно отделять плоской отвёрткой. желательно высвободить провод, идущий на датчик АБС из креплений, чтобы не повредить его.
    далее, всё открутив , имеем возможность вынуть наружный ШРУС из поворотного кулака.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-048.jpg
    затем можно вынуть привод, высвободив его из КПП мощной отвёрткой.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-054.jpg

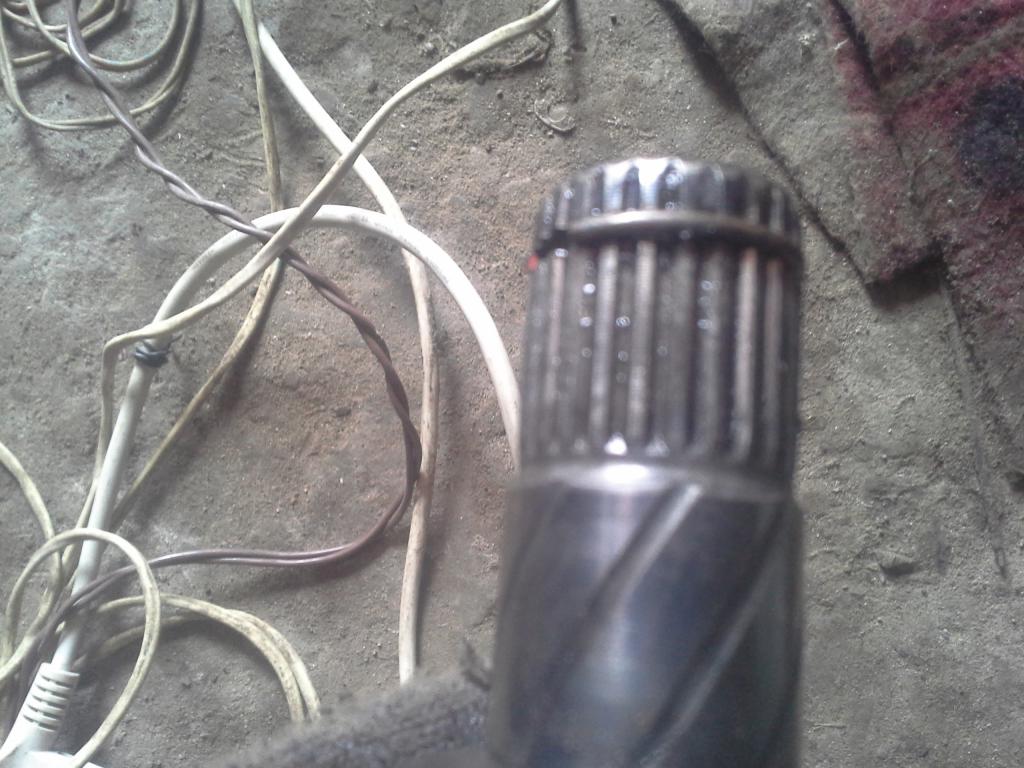

    он держится с помощью стопорного кольца.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-075.jpg
    далее извлекаем старый сальник (я его поддел вынул просто указательным пальцем) и аккуратно запресовываем новый. смотрим чтобы он не пошёл наперекос, а то обязательно потечёт снова. желательно немного сдвинуть относительно старого места установки.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-057.jpg

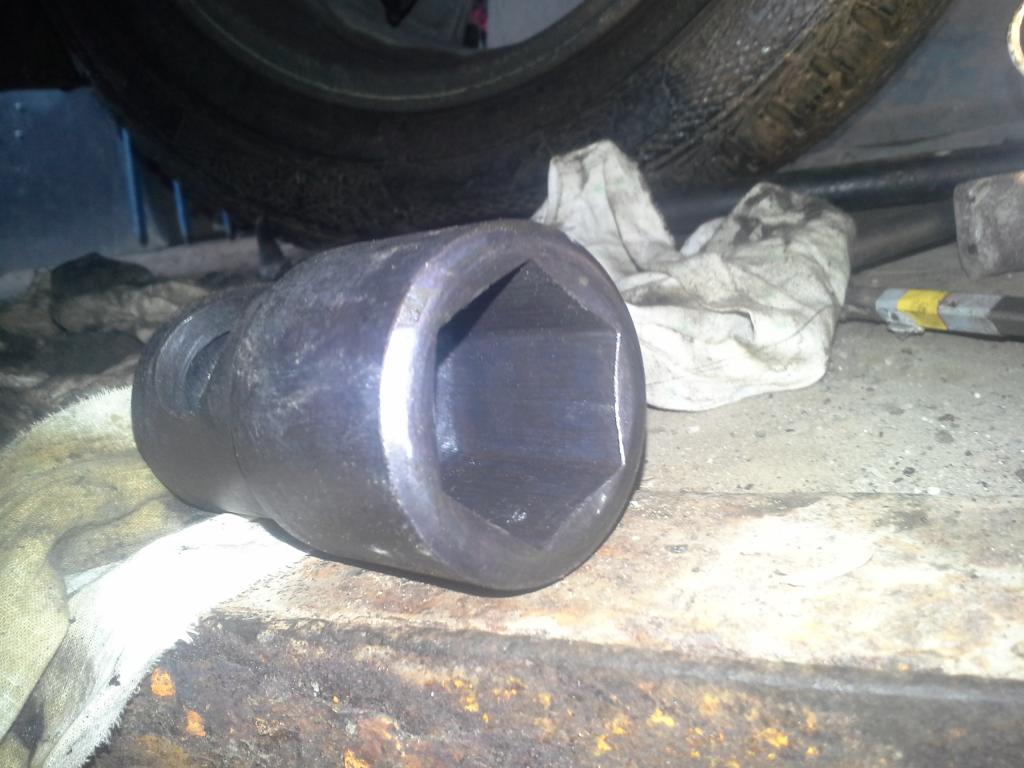

    для запресовывания использовал вот такую головку на 36
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-066.jpg

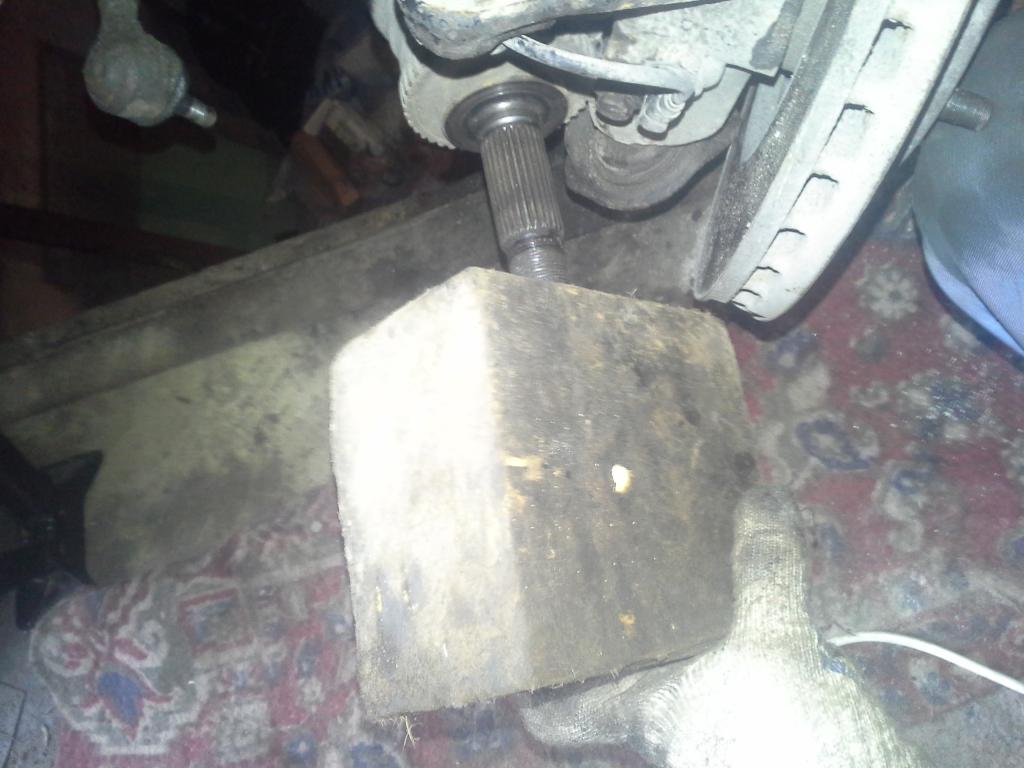

    аккуратно вставляем привод обратно, не повредив новый сальник ))), и немного пристукиваем его молотком через деревяшку , чтобы защёлкнулось стопорное кольцо
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-076.jpg

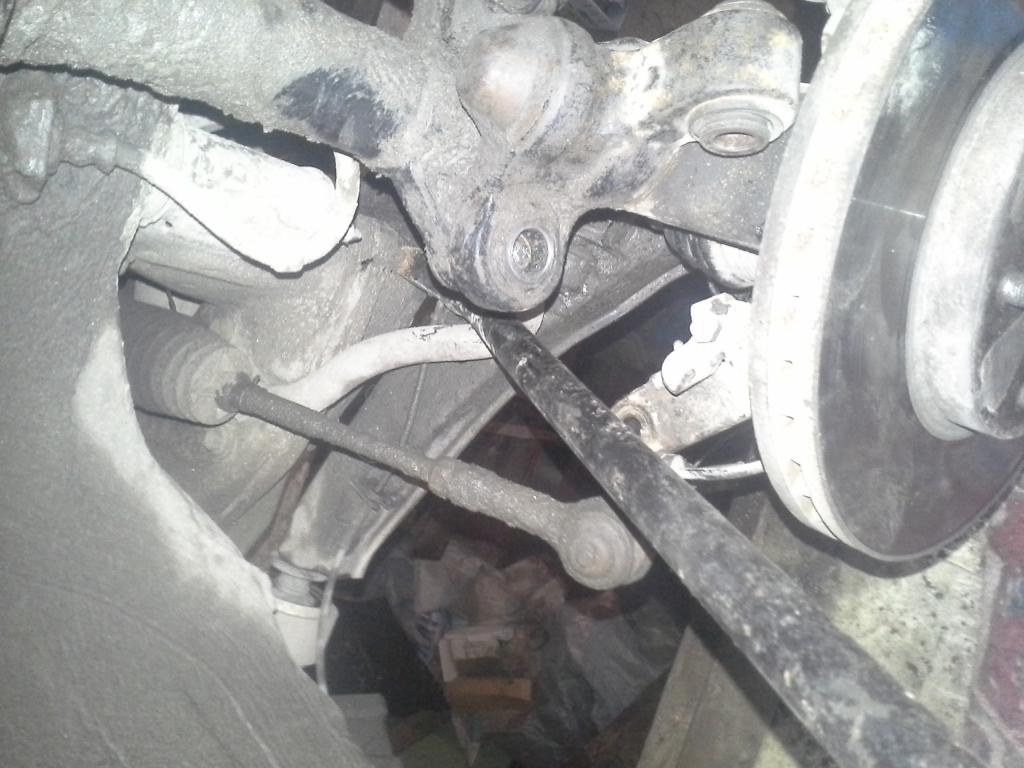

    собираем всё обратно... единственный ньюанс, для того, чтобы соединить стойку с поворотным кулаком, я использовал монтировочку, а именно: засунул монтировку между подрамником и стабилизатором, левой рукой надавил вниз , а правой соединил стойку с кулаком.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-079.jpg

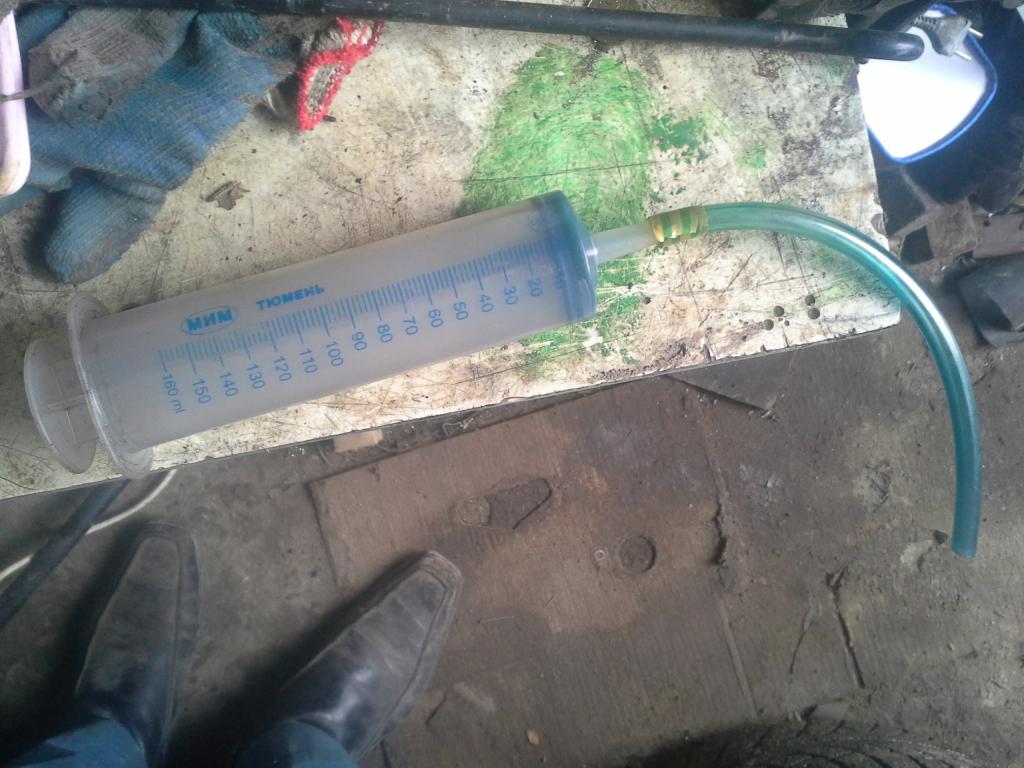

    всё собрав, заливаем масло в МКПП пока не потечёт из заливного ответстия. я использовал шприц на 150 мл.
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-083.jpgзамена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-081.jpg
    масло залил вот это
    замена сальника приводного вала Р12 1.6 МКПП-izobrazhenie-085.jpg
    на всё ушло 2 часа с перекурами.
    Последний раз редактировалось t34; 20.02.2016 в 19:37. Причина: дополнил немного
