Снятие замка и обшивки двери.(до и после рестайл) Ремонт, устранение треска замка.

Показано с 1 по 2 из 2
  1. #1
    80rod
    Автор темы

    Снятие замка и обшивки двери.(до и после рестайл) Ремонт, устранение треска замка.

    Короче и меня коснулась эта проблема и почитав форум, скрепя сердце я взялся за разборку, попутно все это увековечил и выкладываю, может кому тоже пригодится

    Изъятие замка.
    • Открутить шуруп на ручке, вытащить ручку, отсоединить провода



    • Вытащить заглушку на внутренней ручке открывания двери, открутить шуруп, вытащить ручку, отсоединить трос открытия замка.

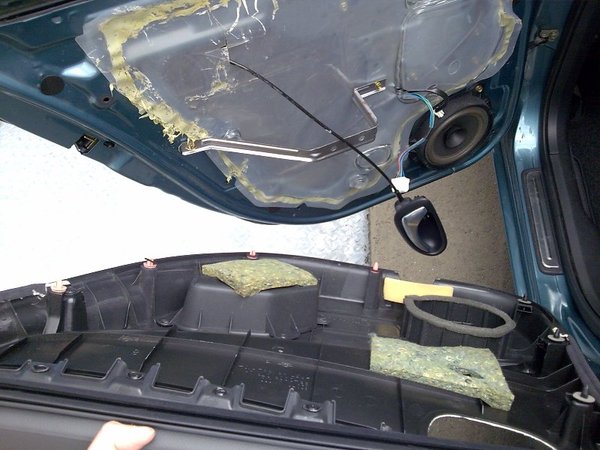

    • Потянуть обшивку двери на себя за нижнюю часть(крепится на клипсах), как отскочит приподнять чуть вверх и снять совсем.




    • Открутить болт под звездочку на торце двери(заклеен черным кружочком)



    • Вытащить уплотнительную часть ручки



    • Вытащить ручку, для этого сдвинуть ручку в сторону замка и потянуть на себя



    • Открутить 3 болта на торце двери удерживающих замок(см. выше)
    • Опустить замок вместе с оставшейся частью ручки вниз и вытащить через смотровое окно двери. Отсоединить трос.



    Замок.

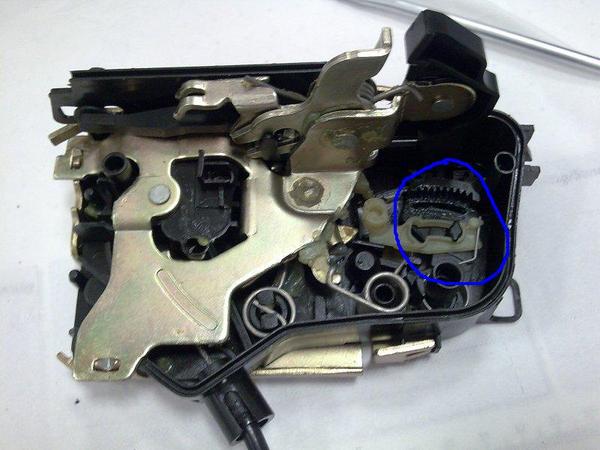

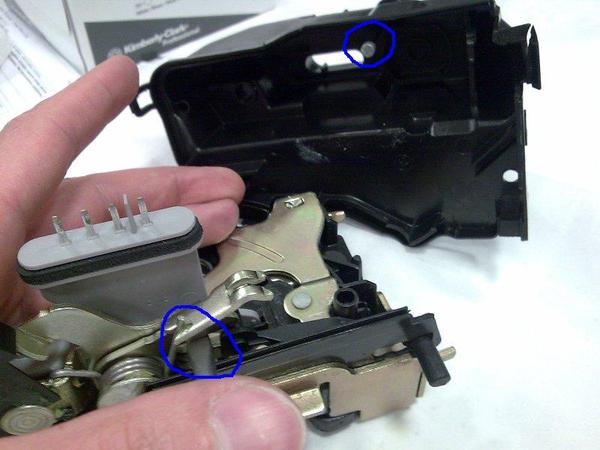

    • Замок разбирается на две части. Крепится двумя защелками с двух сторон + металлические зажимы основы замка.

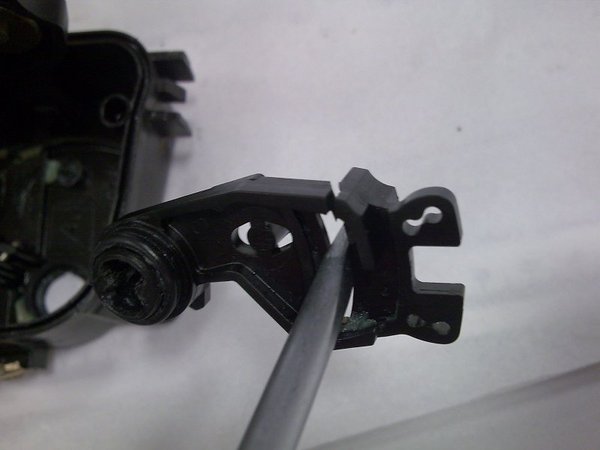

    • Отсоединить трос привода замка от флажка внутри замка(поддерживал отверткой)

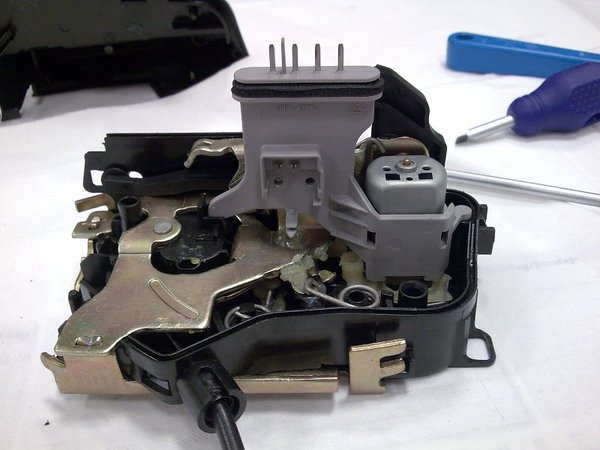

    • Вытащить моторчик(просто вставлен в гнезда)

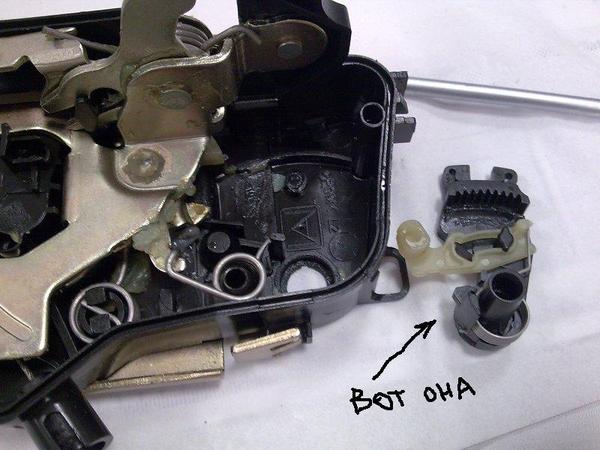

    • Извлечь направляющую

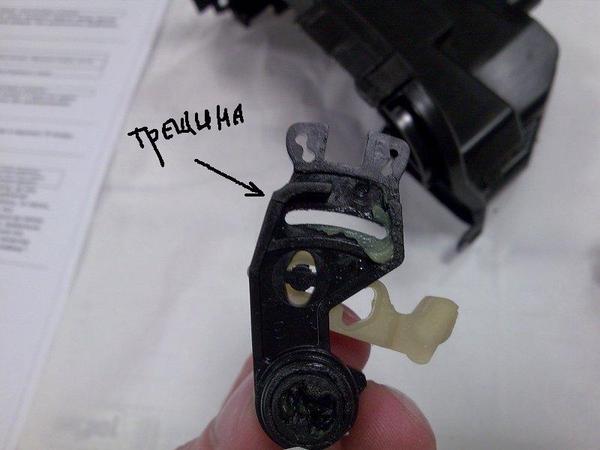

    • Склеить не удалось(не держится клей), пришлось вплавить пару скрепок от степлера(наверное лучший вариант)
    • Собрать замок в обратном порядке, не забыть надеть трос на флажок открытия.
    • Поставить замок на место и собрать дверь в обратном порядке


    Если кому надо, есть то же самое одним вордовским файлом с картинками(1.3 Мб), скину на мыло.
    Или тут: http://rapidshare.com/files/117197386/Zamok.rar



    Цитата Сообщение от victorigor555 Посмотреть сообщение
    Привет всем! Об этой проблеме уже ни раз писалось на форуме. Мне досталась "ПРИМА" от старого хозяина с такой же конителью. Почитав советы людей, я решил самостоятельно устранить этот недостаток, или лучше сказать - болячку. Сначала попробовал впаять в треснеутую направляющую замка скрепку от стэплера.(здесь уже описывался этот процесс) Результата это не дало. Направляющая лопнула снова. Потом, методом совместного изучения проблемы с знакомыми парнями из сервиса, было рассмотрено предложение впаять туда мелкую металлическую сеточку( такая сеточка используется при пайке треснутых бамперов ). Взяли самую мелкую. Впаяли ее в пластмасс. Собрали замки. ВУАЛЯ! Все работает как надо. Рекомендую! У кого такая же проблема, проделайте такую же операцию. Вообще,всем, кто отписывается об устранении каких либо неполадок - большой РЕСПЕКТ!

    Цитата Сообщение от ПЕРМЯК Посмотреть сообщение
    1) ФОТО 1 Обшивка уже снята, необходимо отсоединить стекло вот через эти круглые отверстия. Предварительно отцепив провода (я ремешки расстегнуть не смог достал целиком, но не повредил). Стекло необходимо опустить до уровня, когда в этих отверстиях будут видны болты.

    2) ФОТО 2 Открутить болты и вытащить стекло, широкой стороной вверх. Далее открутить все болты крепящие пластину. Вверху две пластмассовые заглушки, приложив усилие вытащить. После приподнять на 2-3 см вверх и освободив нижнею часть, на себя и потянуть вниз.

    3) ФОТО 3 Пластина извлечена

    4) ФОТО 4 Полный доступ к внутренностям. Мне нужна ручка.

    5) ФОТО 5 Её фото из нутрии.

    6) ФОТО 6. Что бы её достать ослабьте болт звёздочку на торце (до конца не крутить).

    7) ФОТО 7. Достать заглушку просто потянув на себя. После сдвинуть всю ручку в сторону образовавшегося отверстия. Она сама достанется. Для того что бы достать внутреннею часть эту часть необходимо так же сдвинуть в эту же сторону (только из нутрии). Отцепив ручку, отцепите трос. Если не получается надо снять замок это три винта с торца двери.

    8) ФОТО 8. И все ручка в руках.
    У меня была проблема в заедании самого курка на фото его видно.
    Смазал разработал и всё.

    9) ФОТО 9 Эта деталь в форме подковы и держит заглушку в неё и вкручен винт звезда.

    В отличие от правила собрать обратном порядке есть один нюанс. Сначала прикрутите пластину, а уже потом цепляйте стекло ВСЕ, ОЧЕНЬ ХРУПКОЕ ПОЛЬЗУЙТЕСЬ ПЛАСТМАССОВЫМИ КЛЮЧАМИ И ПУСТЬ ВСЕ БОЛТЫ И ВИНТЫ ЗАТЯГИВАЕТ РЕБЁНОК.

    Цитата Сообщение от alklim Посмотреть сообщение
    Всем тем, у кого существует проблемма открытия двери снаружи. Суть броблеммы уже была мной описана выше.
    Фото отчет о проделанной работе.
    Я не буду рассказывать как снять и разобрать замок, это уже есть в базе знаний, поэтому перейдем сразу к виду разобранного замка, и начнем мы с принципа действия сего механизма с видом изнутри.

    За качество фото прошу прощения, делались с телефона, т.к. от гаража с домом не рядом.

    1. На первом фото изображено рабочее состояние замка, когда машина снята с сигнализации. Рассматриваем то, что в красном кружке.
    Голубым кружком - обведен рычаг внешнего открывания замка, т.е. как раз интересующая нас деталь
    Зеленым кружком - обведен рычаг самого замка, на который собственно говоря и нужно надавить, чтобы открыть дветь.



    2. На втором фото изображено состояние замка, когда машина стоит на сигнализации. Рассматриваем все, что в кружках.
    Красный кружок:
    Голубым кружком - по прежнему обведен рычаг внешнего открывания замка;
    Зеленым кружком - по прежнему обведен рычаг самого замка (тут он полуше виден);
    Желтым кружком - обведена пластмассовая деталь, который и дает собственно возможность закрытия и открытия при постановке и снятии машины с сигнализации (обратите внимание, сравните положение этой детальки на 1 и 2 фото)
    Фиолетовыми кружками - со стрелочкой, обведен пластиковый рычаг снятия/постановки на сигнализацию. Чуть правей в этом же кружке рычаг, который отвечает за открытие двери изнутри, в не зависимости, стоит машина на сигнализации или нет. Стрелочкой обозначено направление движения рычагов при открытии двери изнутри. В крайнем правом фиолетовом кружке в виде двузубой вилки выделен рычажок, за который цепляется тросик от внутренней ручки.



    3. На третьем фото, в красном кружке изображено положение всех деталей , когда с сигнализации машину сняли, а снаружи открыть не можете.



    4. На четвертом фото изображено положение деталей когда внешняя ручка полностью потянута на себя для открытия двети. Видно, особенно если сравнить с первым фото (сравните расположение деталей), почему не открывается дверь когда она стоит на сигналке. Так же становится понятно, что происходит когда вы, после снятия с сигнализации дергаете за внешнюю ручку, а дверь не открывается. Просто детальки не становятся в положение, как на первом фото.



    5. Вся проблемма оказалась довольно элементарна, просто деталь изображонная на следующем фото по каким то причинам, то ли деформировалась, то ли стала менее гладкой, а может то и другое, и просто не становилась между двумя рычагами в качестве увеличения одного из них. Это как раз та деталь, которая на втором фото обведена желтым.



    6. Сделал я с ней следующее:
    То, что обведено зеленым кружочком просто нагрел на обычной лампе накаливания, а затем зажал в тиски, чтобы немного сузить ее.
    А ту часть, которая обведена красным кружком, т.к. пластмасска там довольно таки жесткая, там куда указывает стрелка, сначала подточил напильником слегка, убрал примерно 0.5 мм, и потом обработал нождачкой в 2000 ед. Более мелкой в гараже не нашлось, но и этого было достаточно для того, чтобы отполировать сточенную часть даже лучше, чем она вся была изначально.



    7. Итак, после всего проделанного, поставил детальки на место, полил WD-40 трущиеся детали, собрал замок в единое целое, вставил его в дверь, и т.к. больше у меня небыло никаких вариантов решения данной проблеммы, подумал, что если не получится, то прийдется покупать новый замок, собрал полностью дверь и попробовал поставить и снять с сигналки, и...
    Дверь ОТКРЫЛАСЬ! И после 10 подобных опытов тоже... И после того, как поставил на сигналку, подергал ручку, потом снял с сигналки, и снова дверь открылась!
    Буду тестить, и если вдруг опять перестанет работать отпишусь и буду искать новый путь решения.
    Тест длится вторую неделю. Полет нормальный. Нареканий нет!
    Последний раз редактировалось VOVANыч; 07.02.2012 в 19:01.

  2. #2
    Castor Fiber
    Бэтмен

    Снятие дверного замка и обшивки двери. Ремонт, устранение треска.

    Спасибо FSV за отчет. Итак:




    1. Снимаем заглушку (аккуратно, что бы не сломать усы на заглушке)



    2. Соответственно отворачиваем винт



    3. Берем плоскую, тонкую отвертку и снимаем облицовку ручки(отвертку вставляем именно в этом месте)



    4. отворачиваем три винта



    5. Вытягиваем всю конструкцию ручки на себя, и видим такую картину. Той же плоской, тонкой отверткой снимаем крышку с механизма крепления тросика к ручке.



    6. А вот и она, крышка с тросиком.



    7. Опять берем тонкую отвертку и аккуратно вводим под накладку панели кнопок. Именно с этой стороны, там стоит металлическая, прижимная пластина, ее видно на следующей фотографии. И поднимаем накладку панели вверх.



    8. Отсоединяем разъем. Когда снимаем панель, под ней видим еще один винт (забыл сфотографировать), его тоже отворачиваем.

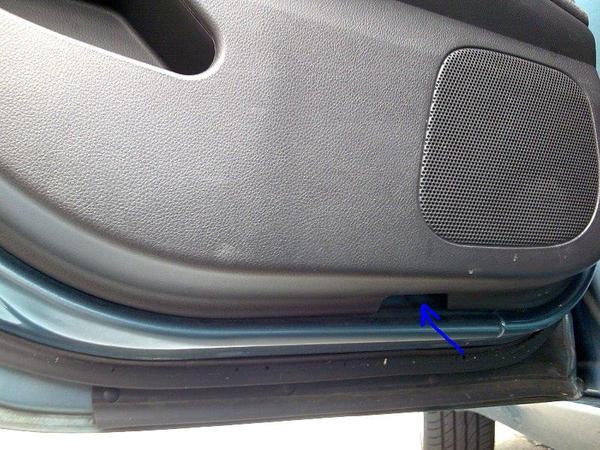

    9. После проделанных, несложных процедур, начинаем отрывать панель от двери она крепиться пистонами, весьма прочными. Но, делаем все с любовью и аккуратно. Отрывать облицовку надо начинать с нижней части двери.



    Пистоны (клипсы) передней и задней двери. Они одинаковые
    №17 - 84953AU100
    №19 - 849530W000



    Вот и все. На все, про все у меня ушло 15-20 мин. на одну дверь.
    Последний раз редактировалось VOVANыч; 03.10.2009 в 12:48.
