    Снятие фары Р12

    этот отчет был сделан дабы разрушить мифы о том что фару на Р12 не снять без снятия бампера.
    Все вопросы и обсуждения здесь
    снимаем решетку радиатора:

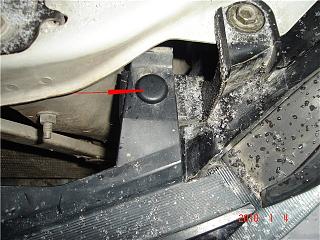

    снимаем вот этот пистон

    Снятие фары Р12-0248daf3da83.jpg

    снизу решетка держится на двух защелках(сразу предупрежу, отщелкиваются они оооочень тяжело, я думал вырву все с мясом))))

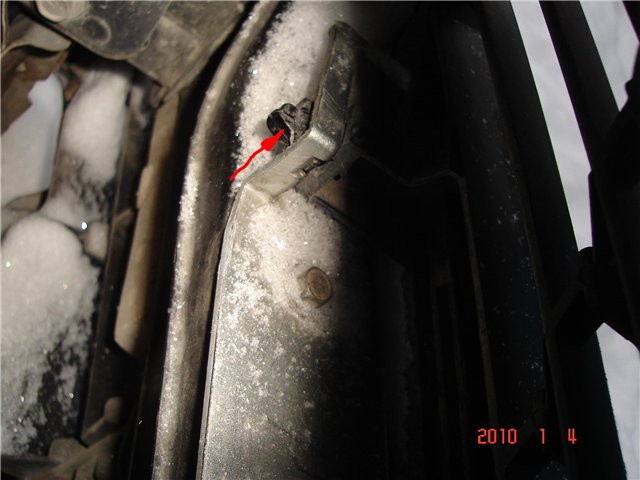

    одну защелку (ближнюю к фаре) видно хорошо, вот она

    Снятие фары Р12-d614bf603099.jpg

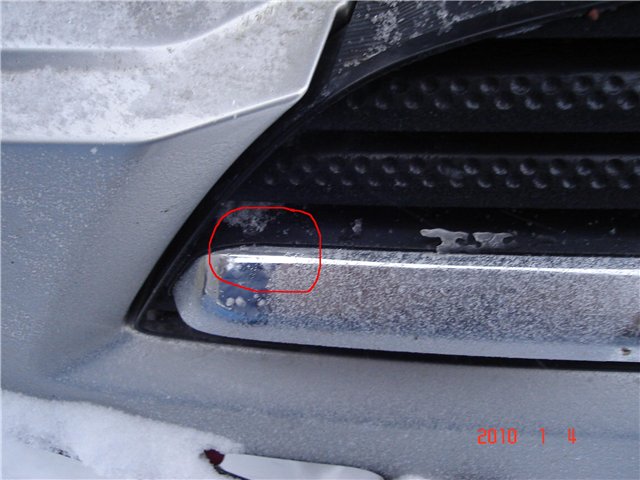

    вторая защелка находится ближе к середине, примерно здесь(с внутренней стороны)

    Снятие фары Р12-321e81cf9b58.jpg

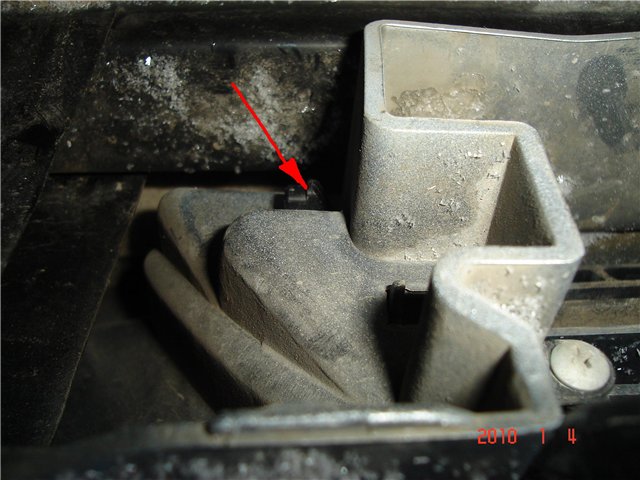

    мне удалось засунуть фотик под решетку и сфотографировать ее, вот она

    Снятие фары Р12-b54edbbbcd3e.jpg

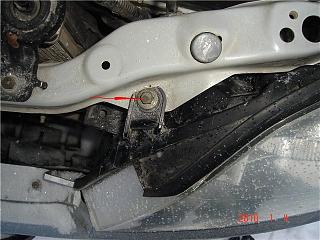

    и так решетка снята(к сожалению фото без решетки не сделал), снимаем саму фару. откручиваем болт
    [IMG]Снятие фары Р12-e3b106d51cab.jpg[/IMG]

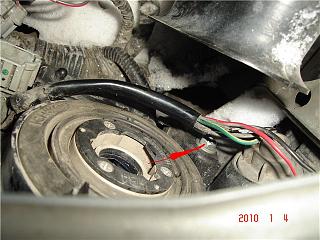

    откручиваем два болтика спрятаных в углу внизу фары

    Снятие фары Р12-820f5ec925cf.jpg


    ну вот почти и все, осталось только отщелкнуть последнюю защелку в верхнем углу фары, ее видно в проеме между крылом и брызговиком, вот тут(красная стрелка -фара,синя-крыло, желтым показано место где находится защелка)

    а вот и сама защелка(синяя стрелка) и пистон в который эта защелка защелкивается(красная стрелка)

    тянем фару на себя и все, только не забудьте отсоединить все разъемы от фары, чтоб не вырвать их))))
    Последний раз редактировалось VOVANыч; 09.12.2013 в 12:45.

  2. #2
    alklim
    Старожил
    автор поста alklim

    а сейчас просто опишу, как это делал я.
    1. Если снимать левую фару, со стороны водителя, то выкручиваем руль в право, до упора, если правую, то наоборот.
    2. Под бампером, со стороны крыла, нащупываем рукой 2-а самореза которые крепят подкрылок к бамперу, откручиваем их.
    3. Отщелкиваем 3 (три) клипсы подкрылка, больше не требуется.
    4. Если чуть отогнуть подкрылок, то в месте крепления бампера и крыла, вы увидите саморез, который их соединяет, выкручиваем его.
    5. Залезая рукой между подкрылком и бампером, в районе их стыка нащупываем 2 (две) гайки, одна из них приварена, вторая - крепление бампера на кронштейне (кажется он так называется) вот ее-то мы для удобства и откручиваем.
    6. После этой процедуры, мы можем еще немного отогнуть бампер и увидим там пластиковое крепление фары, болт крепления как раз и вкручен в приваренную гайку. Т.к. лезем мы туда со стороны колеса, то удобно взять трещетку с головкой на 10 и накинуть ее с обратной стороны приваренной гайки. Откручиваем.
    Ну вот, самое сложное закончилось.
    7. Второй болт крепления фары (их всего два) находится сверху, в районе решетки радиатора, увидите.
    С остальным думаю разберетесь.
    P.S. Это не все трудности, как я Вас обнадеживал, будут еще небольшие, когда фару обратно крепить нужно будет. (надо же будет проделать все с точностью до наоборот, а я если честно утомился лазить рукой по внутренностям) Но в целом вся разбока-сборка занимает максимум 40 минут с перекуром и разговором по телефону! Всем удачи.

    Сегодня возился в гараже и решил запечатлеть крепеж бампера и фары. За качество прошу прощения, фотоаппарата под рукой не оказалось, поэтому фоткал на телефон, но суть видно и это самое главное.

    Уважаемые одноклубники, для тех, кто чего-то недопонял по снятию фары, если конечно ВОВУС не против...

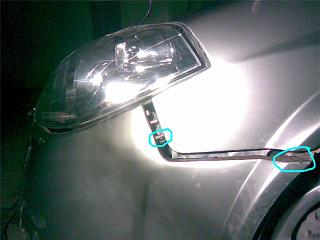

    На первом фото, которое приведено ниже запечатлены и обведены синим места крепления бампера. То что справа, крепится саморезом расположенным под защитой. То, которое расположено под фарой, прикручиватся к крылу гайкой. Вот собственно с ним и прийдется повозиться, т.к. довольно сложно этусамую гайку увидеть или нащупать незная, где она расположена.
    И первое и второе крепление удобнеевсего откручивать головкой на 10.

    Снятие фары Р12-1.jpg

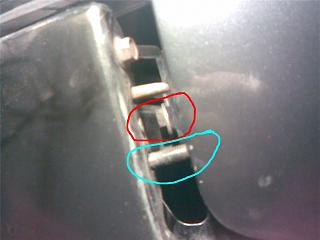

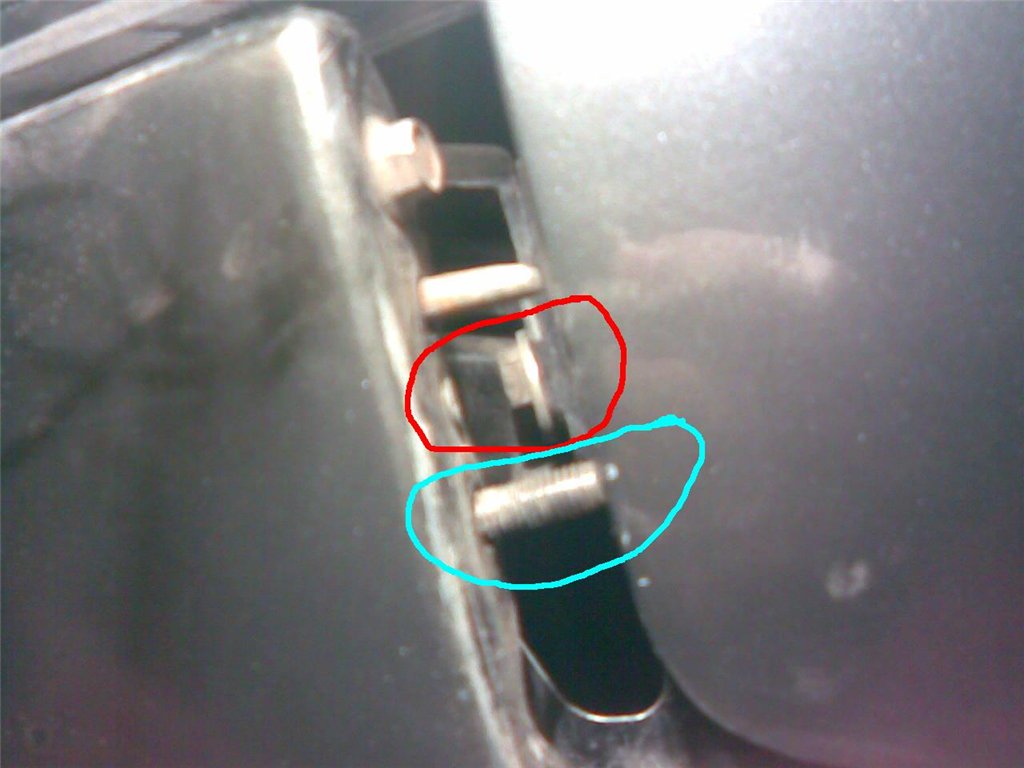

    На втором фото запечатлены:
    1. Обведенное синим - крепление бампера расположенное под фарой в приближенном варианте.
    2. Красным обведено крепление самой фары! Ч.Т.Д. (опять же, откручивается головкой на 10)

    Снятие фары Р12-2.jpg

    Вот собственнои все, что хотел сказать. Пользуйтесь. Успеха.
    Последний раз редактировалось VOVANыч; 09.12.2013 в 12:46.

  3. #3
    Red Devil
    Участник
    Цитата Сообщение от Moroz Посмотреть сообщение
    alklim, хорошо, сфотаю что откручивать надо и выложу ещё раз. Чтобы закончить этот разговор и не выполнять лишнюю работу...
    Сделаю пожалй тоже самое
    На фото № 1 указаны места для болтов которые необходимо выкрутить. Один справа наверху, и два в нижнем левом углу, они в двух сантиметрах друг от друга. Доступ к ним сверху из района горловины для заливки омывайки.

    На фото № 2 разъем для тех 2-х болтов в увеличенном виде.

    На фото № 3 верхний разъем на фаре (его видно даже если просто открыть капот ничего не снимая.

    На фото № 4 все то что мне пришлось снять до снятия фары.

    На фото № 5 показано то место откуда я все это делал.

    Таким образом порядок действий таков:
    1-снимаем пластиковую накладку в районе радиатора;
    2-решетку радиатора:
    3-и откручиваем всего 3 (три) болта держащие фару.
    Никаких снятий бамперов, подкрылок и т.п.
    Всё)))
