    Снятие фронтальной подушки безопасности переднего пассажира Р12

    Отчет одним файлом можно скачать здесь - http://depositfiles.com/ru/files/60k2zxw6r

    Предупреждение: Попытка снятия подушки безопасности без отключения электропитания – может привести к ее срабатыванию
    Для снятия подушки безопасности переднего пассажира Вам потребуется ключи на 10,12 и 13 и отвертка с крестообразным лезвием.

    1.Отсоединяем провод от клеммы «минус» аккумуляторной батареи;

    2.Потяните на себя накладку комбинации приборов и снимите накладку, преодолевая усилия фиксаторов;

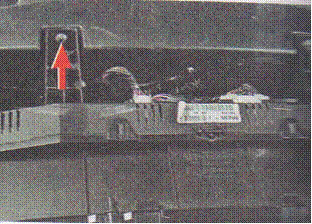

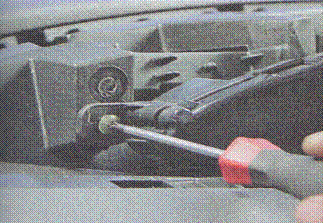

    3.Выверните два верхних винта крепления и два боковых винта крепления комбинации приборов.

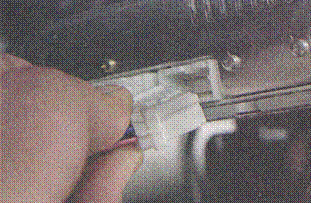

    4.Переверните комбинацию приборов, отсоедините большую и малую колодки от разъемов и снимите комбинацию приборов с автомобиля.



    5.Выверните винты крепления и потяните назад накладку центральной консоли панели приборов, отсоедините накладку от панели приборов.

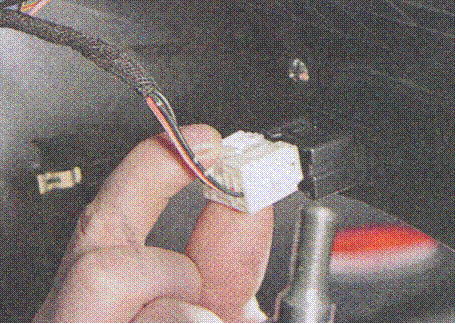

    6.Отсоедините колодку жгута проводов от разъема кнопки аварийной сигнализации.



    7.Отсоедините колодку жгута проводов от блока регуляторов и кнопок, а затем снимите накладку центральной консоли панели приборов.

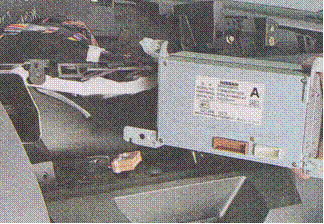

    8.Выверните четыре винта крепления дисплея к панели приборов и разверните его так, чтобы получить доступ к колодке жгута проводов на задней стенке дисплея. Отсоедините колодку от разъема дисплея и снимите дисплей.

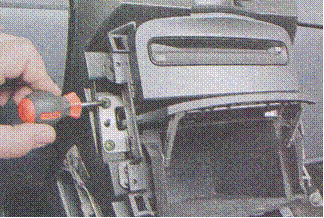

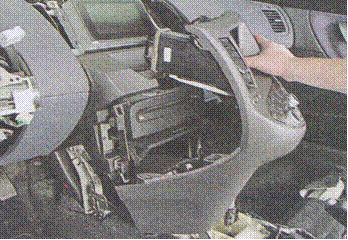

    9.Выверните винты крепления магнитолы и вещевого ящика. Отведите магнитолу и вещевой ящик, потянув на себя.

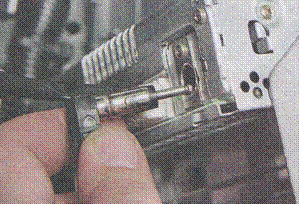

    10.Извлеките из гнезда магнитолы штекер антенны, отсоедините колодке жгутов проводов от разъема магнитолы и снимите магнитолу и вещевой ящик с автомобиля.

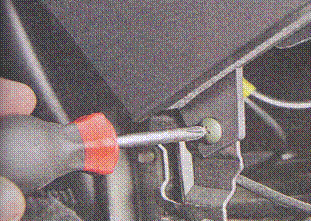

    11.Выверните винт крепления панели приборов к каркасу (он расположен рядом с модулем системы вентиляции, отопителя и кондиционирования, а также левый и правый винты крепления нижней части панели приборов к кронштейну на тоннели пола.

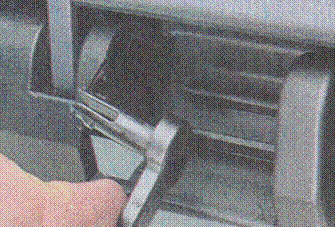

    12.Откройте вещевой ящик, отсоедините ограничитель от крышки ящика. Поддев отверткой рычажок.



    13.Сдвиньте его, преодолевая сопротивление фиксаторов и извлеките штифт вещевого ящика, снимите крышку вещевого ящика.



    14.Нажав на пластиковые фиксаторы, снимите нижнюю панель вещевого ящика.



    15.Откройте лючок соединительных колодок подушки безопасности пассажира.

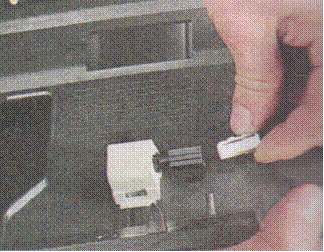

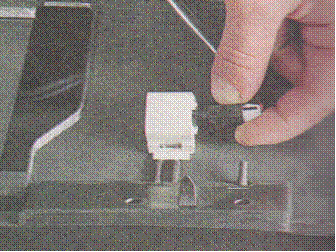

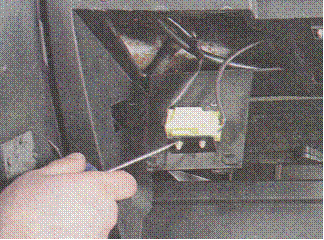

    16.Сжав отверткой, фиксаторы держателей колодок, отделите колодки от кронштейнов крышки.

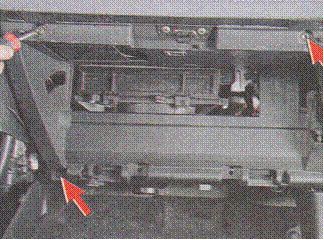

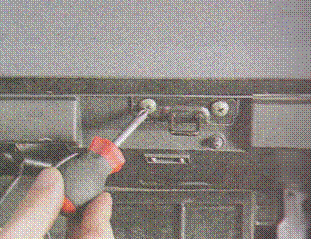

    17.Выверните четыре винта крепления корпуса вещевого ящика и два винта скобы защелки.

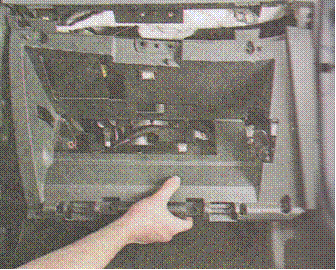

    18.Поверните корпус вещевого ящика.

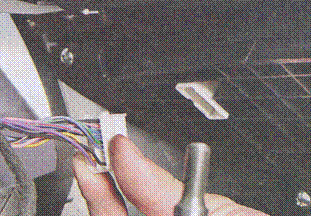

    19.Сжав пластиковый фиксатор, отсоедините колодку жгута проводов плафона освещения вещевого ящика.

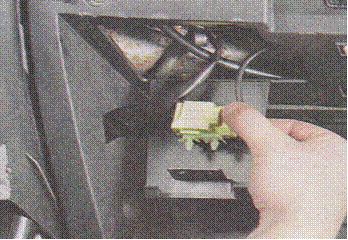

    20.Сжав фиксаторы разъедините колодки жгутов подушки безопасности.



    21.Выверните винты крепления левой нижней накладки панели приборов.

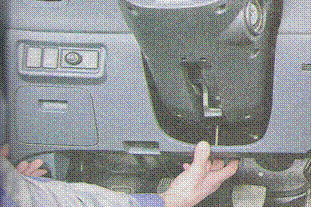

    22.Преодолевая сопротивление пластмассовых держателей,* отведите накладку от панели приборов.

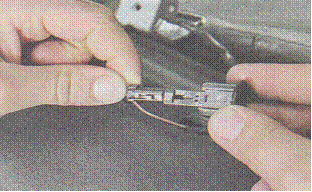

    23. Отсоедините колодку жгута проводов от разъема блока управления наружными зеркалами заднего вида, отсоедините колодку проводов от разъема датчика температуры воздуха в салоне автомобиля и снимите шланг продувки с патрубка датчика.



    24.Снимите облицовку передних стоек, преодолевая сопротивление их держателей.



    25.Выверните болт крепления панели приборов к усилителю.



    26.Отверните гайку крепления панели приборов к правой и левой передним стойкам автомобиля.



    27.Приподнимите чехол рулевой колодки и выверните болт крепления панели приборов с левой стороны.

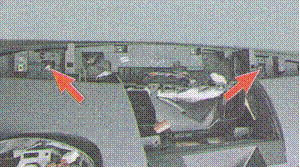

    28.Выверните два верхних болта крепления панели. Стрелками показаны места верхнего крепления панели приборов.



    29.Выведите жгуты проводов комбинации приборов из отверстия панели приборов.

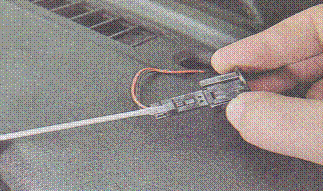

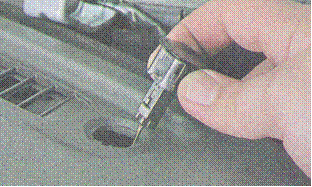

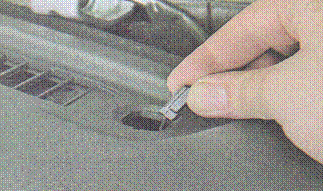

    30.Извлеките из панели приборов датчик интенсивности солнечного излучения, затем, отжав отверткой фиксатор отсоедините от датчика колодку провода и проведите колодке через отверстие панели приборов.





    31.Снимите панель приборов с автомобиля.

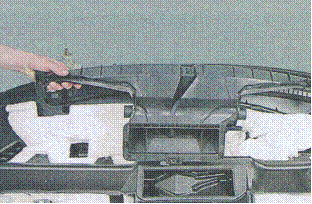

    32.Снимите воздуховод обдува стекол боковых дверей и воздуховод обдува ветрового стекла, воздуховод сопел панели приборов.





    33.Снимите шумоизоляционную прокладку панели приборов.

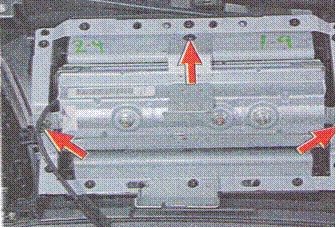

    34.Выверните винт и отверните гайки крепления модуля фронтальной подушки безопасности переднего пассажира и снимите модуль.



    35.УСТАНОВИТЕ СНЯТЫЕ ДЕТАЛИ В ПОРЯДКЕ, ОБРАТНОМ СНЯТИЮ.

    Желаю удачи!!!
