Чет меня проперло на отчеты. И все же.
У меня машина дорестайл 02 год, но мне больше нравится консоль от рестайла, ее кнопки на попагрейку, пепельницей и шторкой подстаканников.
Но сейчас поговорим о самих подстаканниках.
Часто езжу по трассе, естественно по ночам, покупаешь кофе на заправке и далее в путь. И было такое не раз (благо салон кожа)проливаешь кофе на ковер на сиденье и консоль, так как не видишь куда ставить стакан с кофе. На скорости то 140 не особо хочется отвлекаться на стакан. приходится на ощупь.
Плюс этого отчета в том, что добавление к дизайну авто в тон всей подсветки и то что удобно видеть куда зачем и почему.

Ну да…вот такие заморочки. Но согласитесь с комфортом лучше чем без него.

В чем вся суть, видел у людей много разных вариантов:
1) просто наклеенный светодиод,
2) проделаны дырки по круг и просунуты диоды
3) специальные накладки со светодиодами
4) тупо лампочка
Причем большинство вариантов, постоянное горение в подлокотнике. Т.е независимо открыт он или закрыт, свет там есть всегда. ИМХО не надо! Ибо опасен такой метод. А вдруг че.
Пока ждал девушку с работы, мою темную голову посетила мысль. А что если взять какой нибудь специальный плафон, кнопку, подвести провода, тем более до прикуривателя см10, кнопкой оборвать цепь, и вот аля светлое ведро.
Позже поехал в магазин автозапчастей. Для тазиков))))естественно только там можно найти то что тебе нужно.
Долго выбирал плафончики, для бардачков, для каких то полочек, светодиодные. Но все не то. И тут я наткнулся на подсветку ВАЗ ПриорЪ! Номерная. С диодом. Хм Прикольно. Замеры на глаз, мысли в слух, так ее туда это сюда потом опаньки и она опа! Продавец на меня смотрит как на дебила, я стою думаю…Хм а кнопка? Вариантов конечно же не много. Взял пока что кнопку от той же самой ПриорЪ, но ИМХО она огромна! Так провода в гараже есть клеммочки тоже, 6 мм, пойдут самое то. О клеммах задумался после того как "удивительно" не нашел колодки для подключения этого же плафона.
Поехал в гараж.
Ну что же приступимс.
Открутили все болты, сняли все защитки и вот он, на столе. Дальше все по схеме, пока что мы пытаемся работать с одним ведром. Поэтому пепельницу, кнопки попогреев, шторки и ручник удаляем.

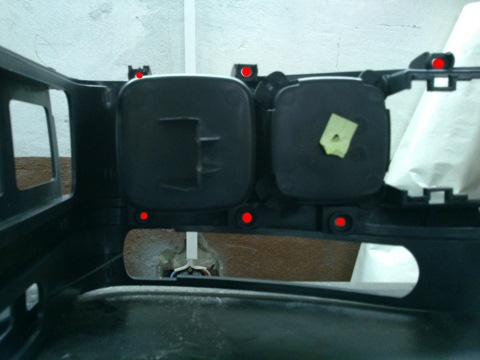

Откручиваем шурупчики чтобы высвободить подстаканник, и ведро подлокотника.

Подсветка подстаканников Р12 рестайл-1.jpg

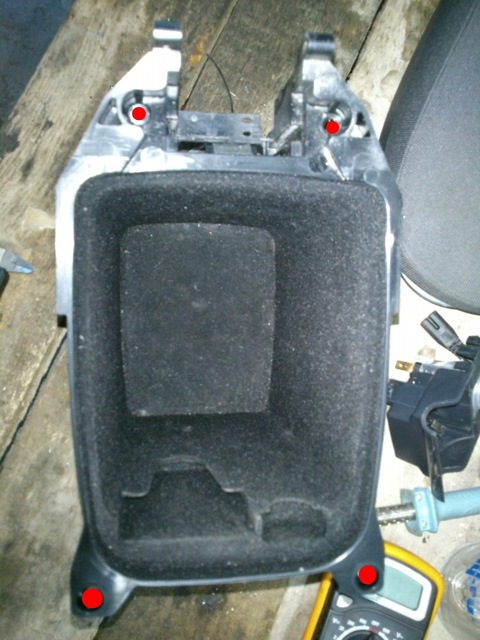

Подсветка подстаканников Р12 рестайл-2.jpg

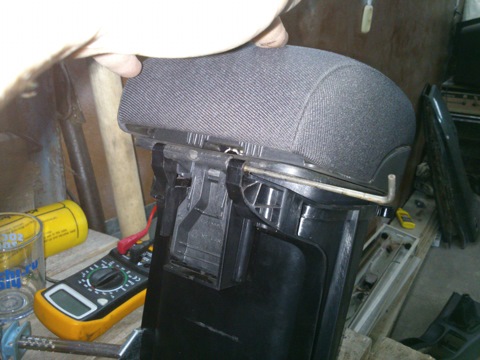

Отрываем жесток крышку подлокотника от ведра с помощью пассатижей .
Подсветка подстаканников Р12 рестайл-3.jpg

Все. ведро у нас на столе.
Отступление! Зачем я все разобрал…хочу замутить еще подсветку подстаканников. Тут только из соображений аля красота! Так как ими я пользуюсь весьма редко и то на трассе. Но нахожу подсветку там полезной. Дабы на скорости в плохую погоду поставить в нужное место стакан кофе очень полезно!

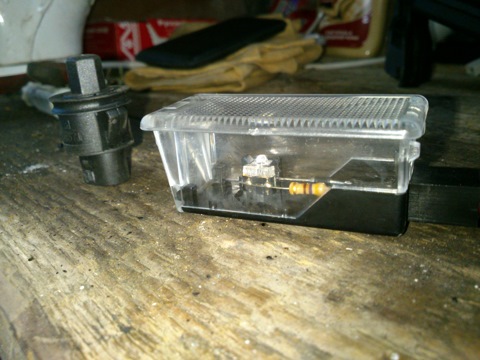

Продолжаем. Измерив габариты плафона
Подсветка подстаканников Р12 рестайл-4.jpg
я принялся за дрель, проделав несколько дырочек маленького габарита взял нож, столь же тонки и не гнущийся, для данной процедуры канцелярский не пойдет, просто ему не хватит жесткости, пластик у нас добротный господа. Минут пять я дрочился с ножом, и все, дырка проделана. Напильником обрабатываем до ровной поверхности, и опаньки, плафон на месте

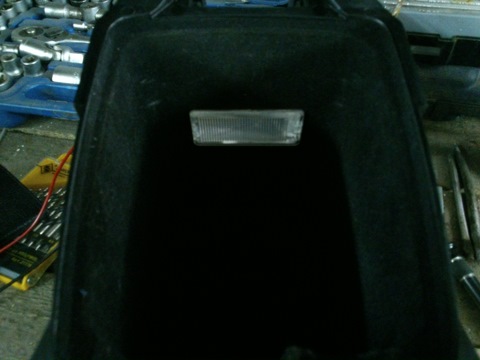

Подсветка подстаканников Р12 рестайл-5.jpg

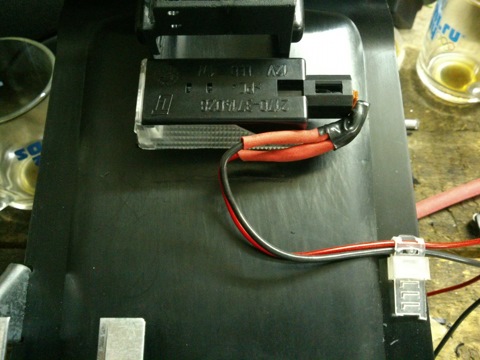

Замечу, что габариты именно этого плафона подходят на ура, все открывается и закрывается, в том числе задняя крышка. Ничего не мешает и не надо больше дорабатывать. Далее берем клеммочки и напаиваем провода нужной длинны. Я вел до прикуривателя который в консоли. Поэтому большого мотка не предусматривал.

Подсветка подстаканников Р12 рестайл-6.jpg
Так же использовал стыковую стяжку. Просверлил отверстие и закрепил провода. При этом оставив запас проводов. Не доверяю я отечественному производителю, тем более диоду. Уверен что через месяц перегорит)))
Подсветка подстаканников Р12 рестайл-7.jpg
Продолжение следует…

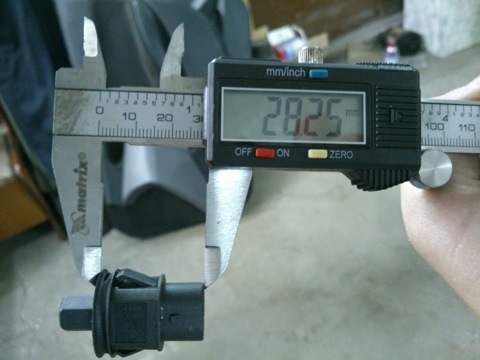

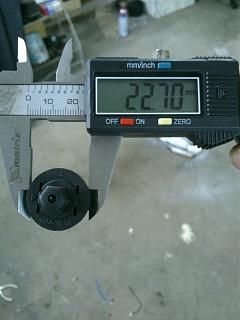

Кнопка меня огорчает. Габариты просто гигантские и какие то странные штангенциркуль не врет.
Подсветка подстаканников Р12 рестайл-8.jpg

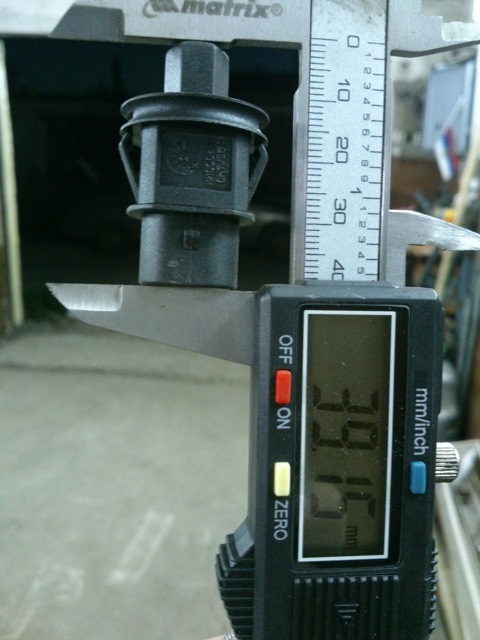

Подсветка подстаканников Р12 рестайл-9.jpg
Повторюсь штангенциркуль не врет! Ну приора....лада...что с ней поделать то...

Через пару дней я принялся за выпил стекол в подстаканник с помощью лобзика и болгарки. Ну....кривовато получилось, хотелось ровностей.

Совершенно не спеша собираю, делаю, напаиваю. Просто времени сейчас в обрез, готовлюсь к поездке в Волгоград, но не на своей малышке. Увы по ходовке у нас бобо))) ждем проверенные каталожники сайлентблоков, втулочек, косточек, шаровых опор. и будем наверное менять задние стойки с пружинками. Попробую взять стоковые а там будь как будет.
Но суть не в этом. Второй день принес результаты. Над кнопкой я все еще думаю, не хочу делать приоровскую, ну правда она же огромная, а хочется нормальности что ли.
Что у нас получилось в итоге.

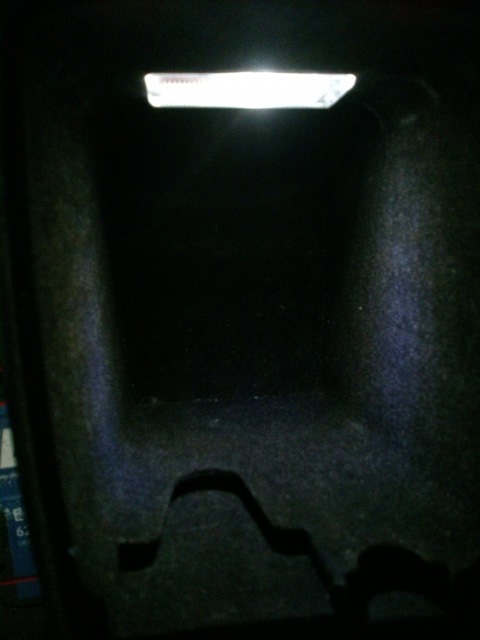

Подсветка подстаканников Р12 рестайл-11.jpg
Видим что штатного диода не хватает, чтобы осветить дно подлокотника. Уже есть мысли по доработке. Но ИМХО смотрится он там как родной. Запитан пока что от аккумулятора.
Мои шаловливые руки кинулись в пляс.
С помощью этого:

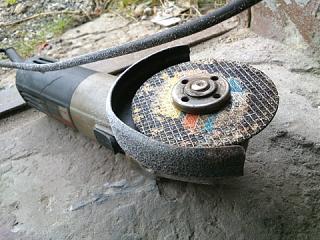

Подсветка подстаканников Р12 рестайл-12.jpg
и вот этого:

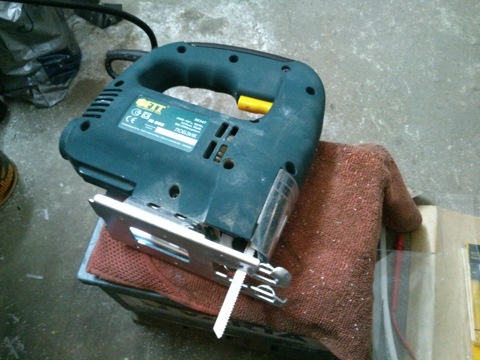

Подсветка подстаканников Р12 рестайл-13.jpg
делаем вот это:

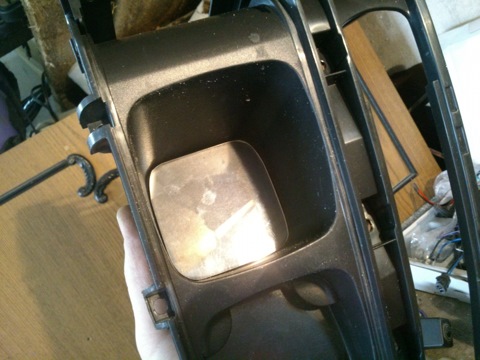

Подсветка подстаканников Р12 рестайл-14.jpg

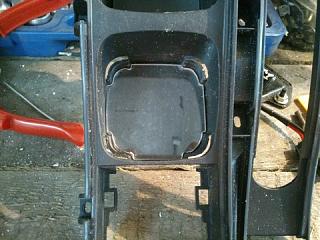

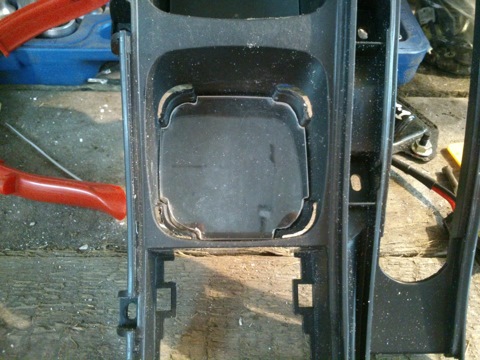

Подсветка подстаканников Р12 рестайл-15.jpg
Отступление! много я читал на форуме про то как резать оргстекло. Бля…форумские задроты, больше всего их ненавижу, когда только флудят.
НИКОГО и НИЧЕГО не слушайте. Хотите вырезать сами оргстекло, то лобзик (BOSCH ACRYL) 4 или 6 скорость на лобзике (обязательно) и только прямые линии! ИМХО так можно резать, никакие пилорамы, дрели, маленькие скорости на электролобзике с пилками акрил не применяйте поломаете оргстекло к херам.
Заметка! Оргстекло 0,5 мм — заводское)))родное!
По теме: ИМХО опять таки криво! и не потому что кривые руки, а потому что не сможет сделать болгарка того что надо. Если верхний подстаканник еще куда бы не шло, то нижний это извращенство! Кстати пилить только с маской! стружка летит в разные стороны.

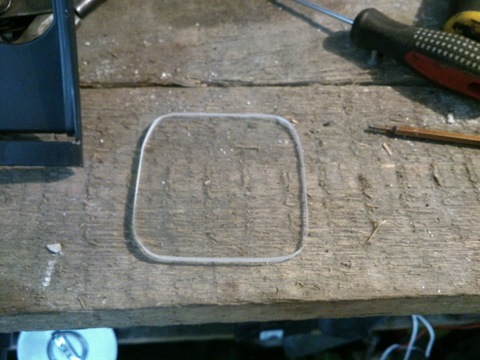

Короче буду делать шаблон, позже выложу в файле pdf чтобы можно распечатать было на А4 и пойти в магазин оргстекла (кстати меня там лесом послали, сказав что нет нужного инструмента), на что я подумал, что пойду к себе на завод и произведу лазерную резку по оргстеклу. Коль уж разобрал, надо доделывать!
Подсветка подстаканников Р12 рестайл-16.jpg
Не достичь болгаркой того, что сделаем специальный станок!

И я поехал на работу. На заводе сделали как надо. из своего же орг.стекла.

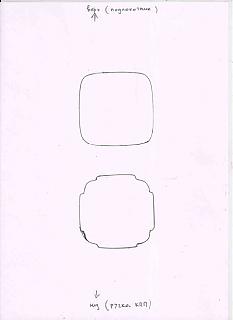

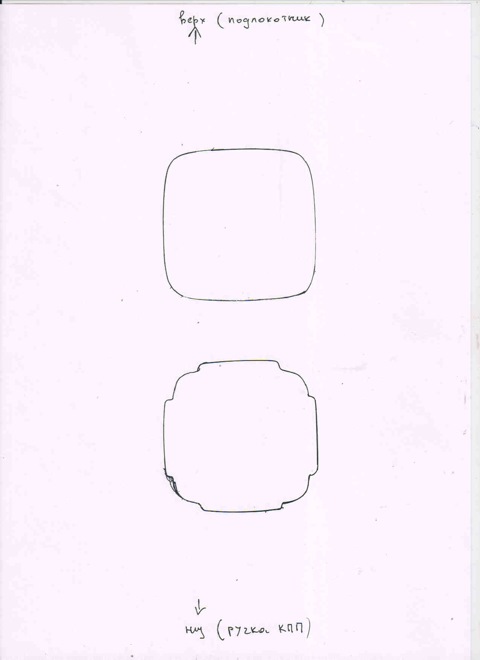

Вот шаблон распечатайте на А4 и все.
Подсветка подстаканников Р12 рестайл-10.jpg
Ну, наверное попишу еще чуть чуть.
Время свободное на работе вырвалось и… Пока делали на заводе оргстекло (оно свое тамбовмашевское) я решил сделать что нить сделать, руки то чешутся)))) Заказал петли поменял.
От себя в дополнение могу сказать что сложного в этом ничего нет. Но разбирать приходиться много. Иначе я просто не вижу вариантов, Без разбора можно покоцать дверь крыло ну или что нить другое.
Я снял фару, решетку с правой стороны, крыло, пластик возле дворников. И вот я вижу петлю. Разборка заняла у меня минут 30 без перекуров но с просмотром сериала "проспект Бразилии"))))) такая хрень скажу вам честно. Но комментировать его смешно.
Снял дверь, поставил ее на домкрат, чтобы не ободрать снизу положил кусок трямки и паралона, покурил снял старые петли, нужны ключ рожковый на 12, и ключ трещетка с головкой на 12 удобней иногда рожковым покрутить.
Перекинул петли и поставил дверь назад, теперь приступим к оцентровке.
Как я делал это, поднял максимально вверх дверь, подтянул рукой ее в сторону переда, затянул верхнюю петлю потом нижнюю. Отпустил дверь и она ровнечком стоит. Углы сходятся, зазоры как с завода. с крылом делал все тоже самое но без домкрата.
С перва поднял до уровня возле капота, там же притянул гайку, надавил "ляшкой" на крыло чуть дальше поворотника/ ближе к двери, притянул болт между петлями. Дверь таким образом уже ровно стоит по углам и наклону. и потом подвел низ, при этом чуть открутив порог двери. Дальше прировнял щель с капотом. нажав на крыло и затянув три болта на крыле сверху. И самое легкое уровнять угол крыло/фара/бампер, там головкой на 10 прикручиваем болт и все)))
Собрал зеркала до конца, все работает но не складывает от кнопки))) ее пока нет))) в общем скоро все будет с иллюстрациями)))
Не знаю отобразиться это в новостях, но создавать тему новую не хотелось.

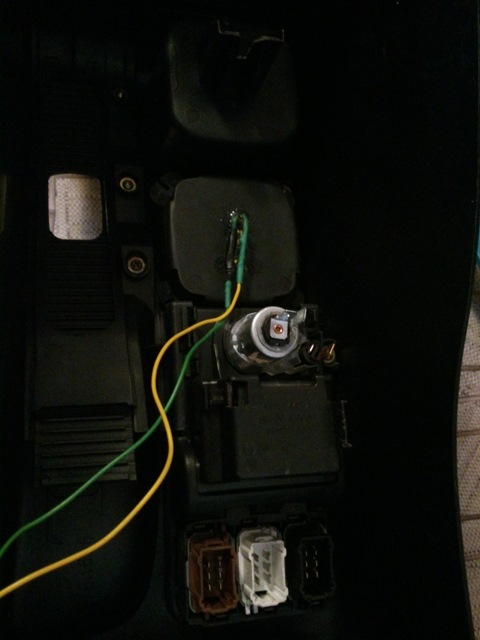

Пока занимаюсь подлокотником, все еще не могу определиться с кнопкой решил сделать досвет подстаканников, ребята…блин получилось здорово! Светиться в тон с подсветкой, теперь видно куда что ставиться. Цена вопроса 3 светодиода по 10 рулей, на 12 вольт, провода разного цвета 10 рублей, и коннекторы папа\мама 3 рубля. Но полезность плюс красота…просто ошарашивает
Подсветка подстаканников Р12 рестайл-20.jpg

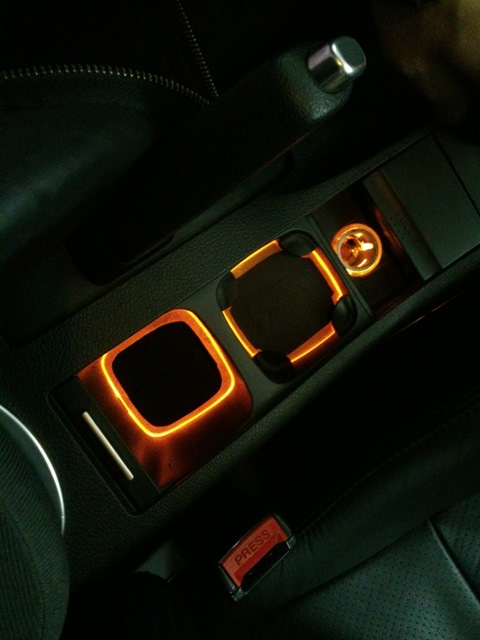

Подсветка подстаканников Р12 рестайл-21.jpg
Я надеюсь этот отчет пригодиться всем, ну мало ли жизненные обстоятельства разные бывают.

ЗЫ: с кнопкой на подлокотник вопрос решил удачно, выкинул приоровскую купил за 25 рублей маленькую в РЭА магазине. Смысл тот же, габариты в 4 раза меньше.
