Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon

Показано с 1 по 8 из 8
  1. #1
    inter214
    Автор темы

    Тема новичка Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon

    Начинаю отчет по установке в штатные места для поперечин коротких рейлингов. На вагон P12 .

    После прочтения пишите добрые отзывы, ладно?

    Несколько фоток. Это я примеривал до покупки. Выбирал самые короткие рейлинги для варианта 2 (см. ниже).
    Донор, со слов разборщика, RAV-4 второй 2002 года из (fucking) америки.
    На разборке я минут сорок копался в куче рейлинго-хлама без резинок и крышек,
    пока случайно не увидел замотанный в целлофан комплект.
    Это bingo, подумал я и не ошибся..Примерил к машине и купил.
    Я знал, что возможны два варианта крепления.

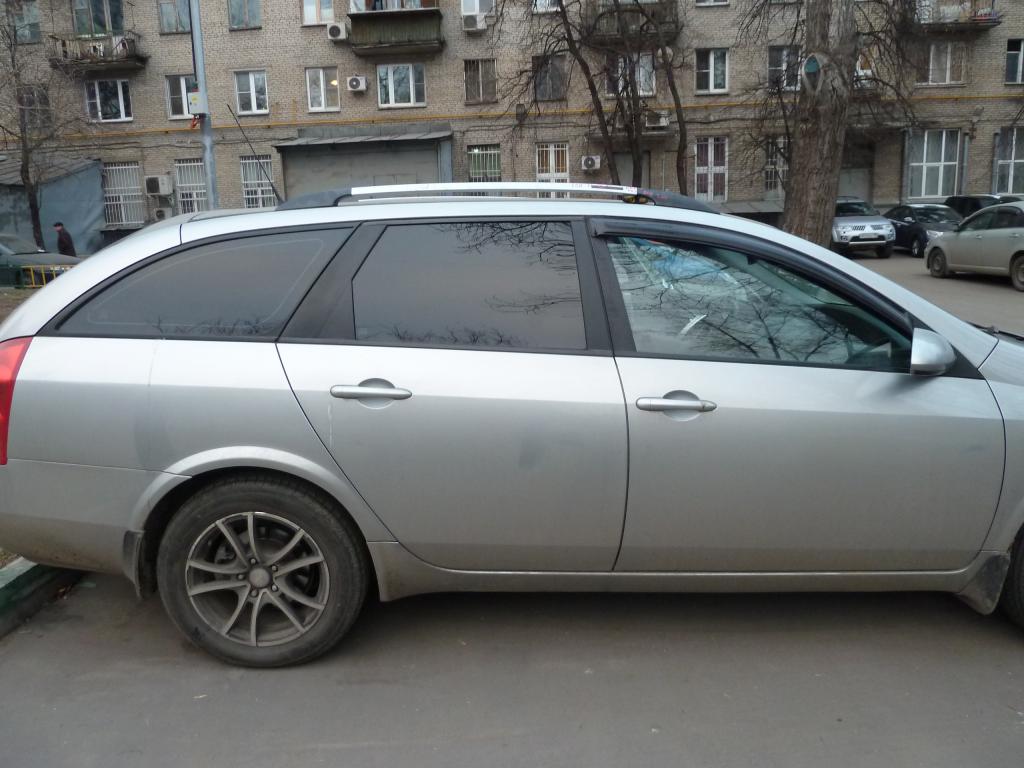

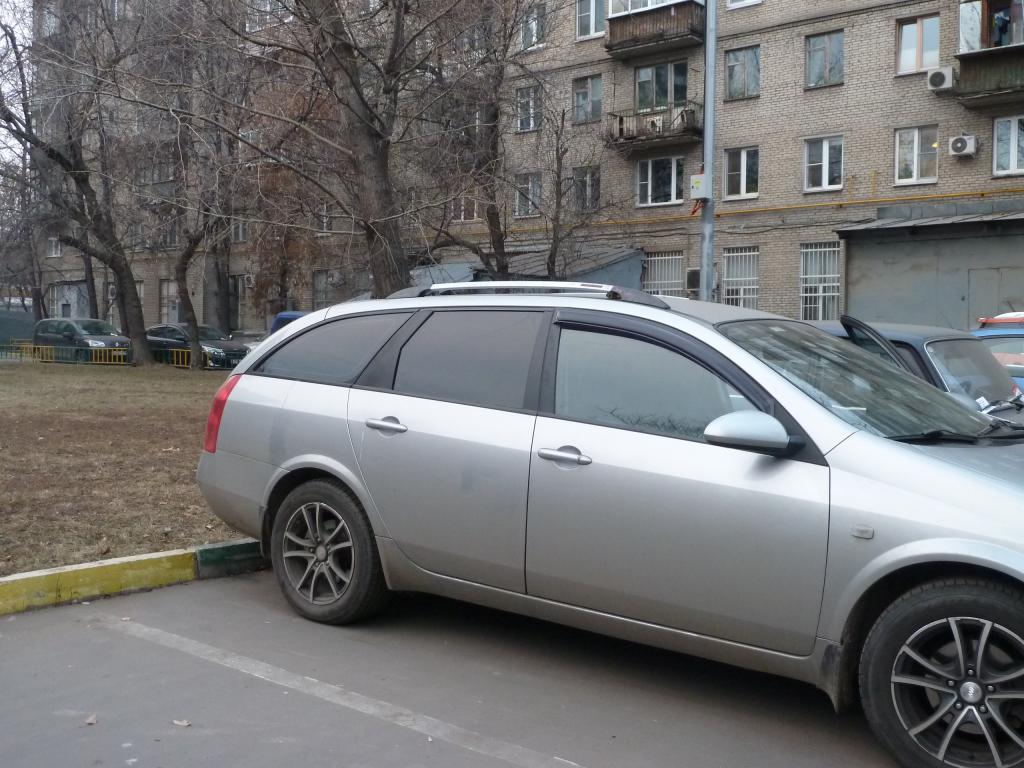

    Первый вариант (на фото 1 и 2) подразумевает сверление крыши, и при этом обеспечивается идеальное
    прилегание площадок и сохраняется длина лыжи (хоть и малая изначально).
    Это может быть интересно и седановодам.
    Хотя для варианта 1 ( сверление крыши ) лучше подобрать другого донора ( подлиннее ).

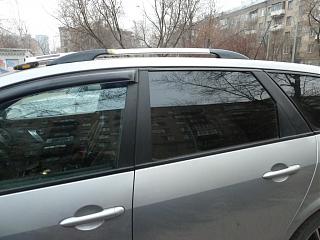

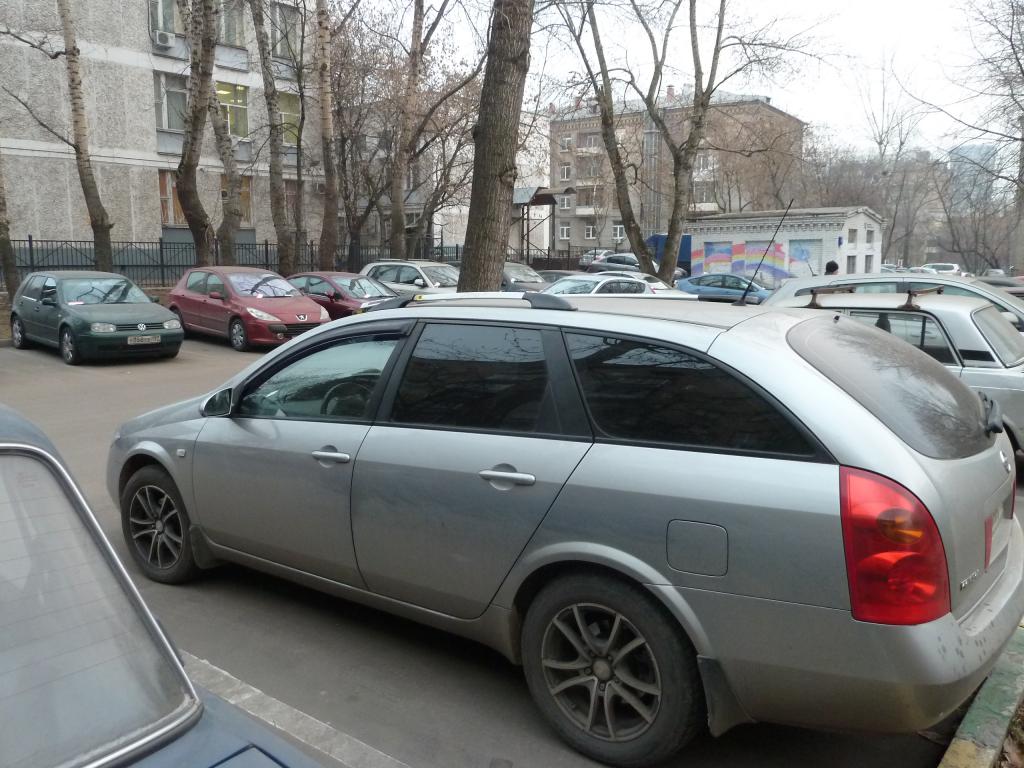

    Второй вариант (на фото 3 и 4 ) хорош тем, что крепление осуществляется на штатные места, хоть и надо будет укорачивать палки.
    Подчеркиваю, что я изначально был нацелен на этот второй вариант.
    Знаю, что смотреться вся конструкция будет, на мой взгляд, неважно из-за своей "короткости" или "куцости"(ред.JOSS,fanks(:-))).
    Здесь также обеспечивается идеальное прилегание площадок.
    Также нужно будет также делать дополнительное отверстие в каждом кронштейне, так как между штатными отверстиями 38 мм, а в кронштейне RAV-4 около 70мм. Благо,что кронштейны из пластика.
    Миниатюры Миниатюры Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010791.jpg   Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010790.jpg   Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010792.jpg   Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010793.jpg
    Последний раз редактировалось inter214; 02.12.2014 в 16:28. Причина: продолжение

  2. #2
    inter214
    Автор темы

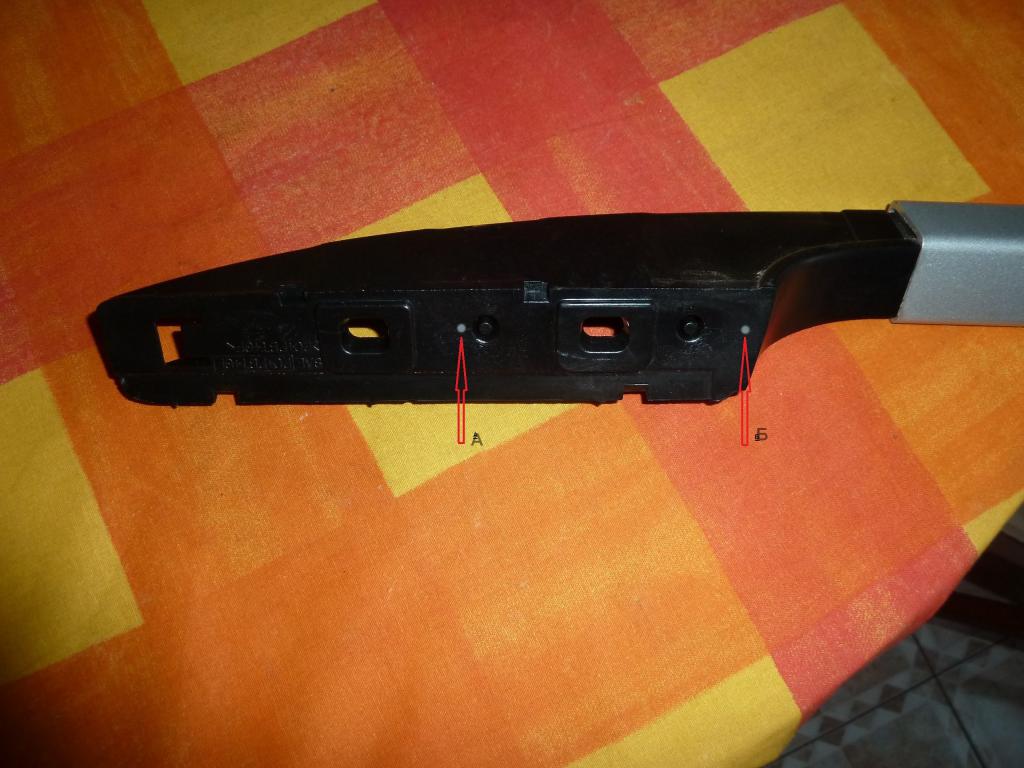

    Дополнительное отверстие сверлим в точке А или точке Б. Сверло 6.5мм.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010795-kopiya.jpg
    Если в точке А, то заглушки с крыши просто убираем в бардачек.
    Если в точке Б, то рейлинги получаются длиннее примерно на 80 мм,
    а заглушки оставляем, и придется их просверлить в двух местах.
    И крепиться к крыше будем сквозь эти заглушки.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010802-kopiya.jpg
    Я изначально подходящим для ленивого себя считал вариант Б.

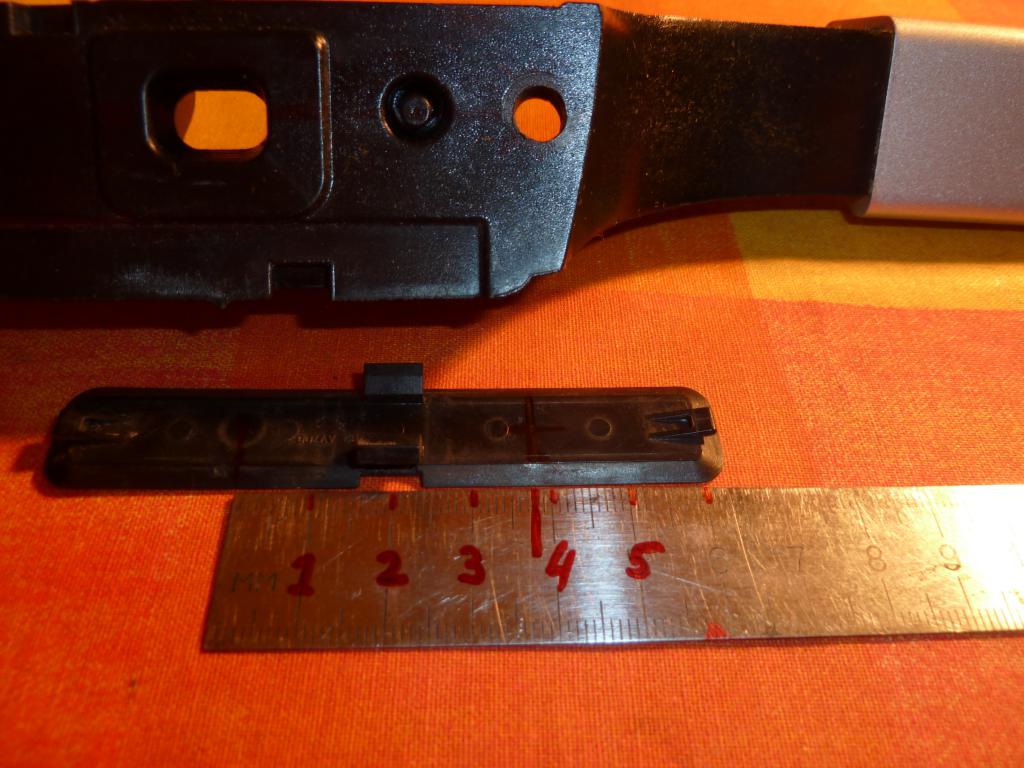

    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010805-kopiya.jpg

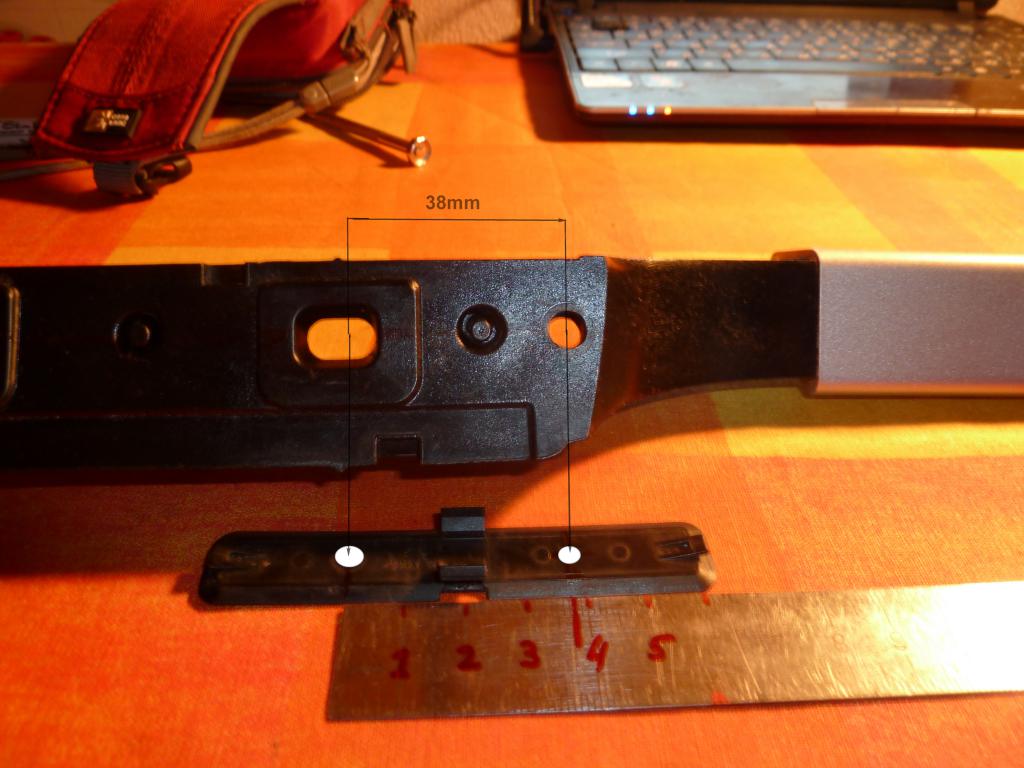

    Расстояние между центрами отверстий в крыше ( а, следовательно, и в кронштейнах, и в заглушках) 38 мм.
    Для самодельных отверстий в кронштейнах решил применить болты с головкой "под внутренний шестигранник"(резьба М6* 1мм)

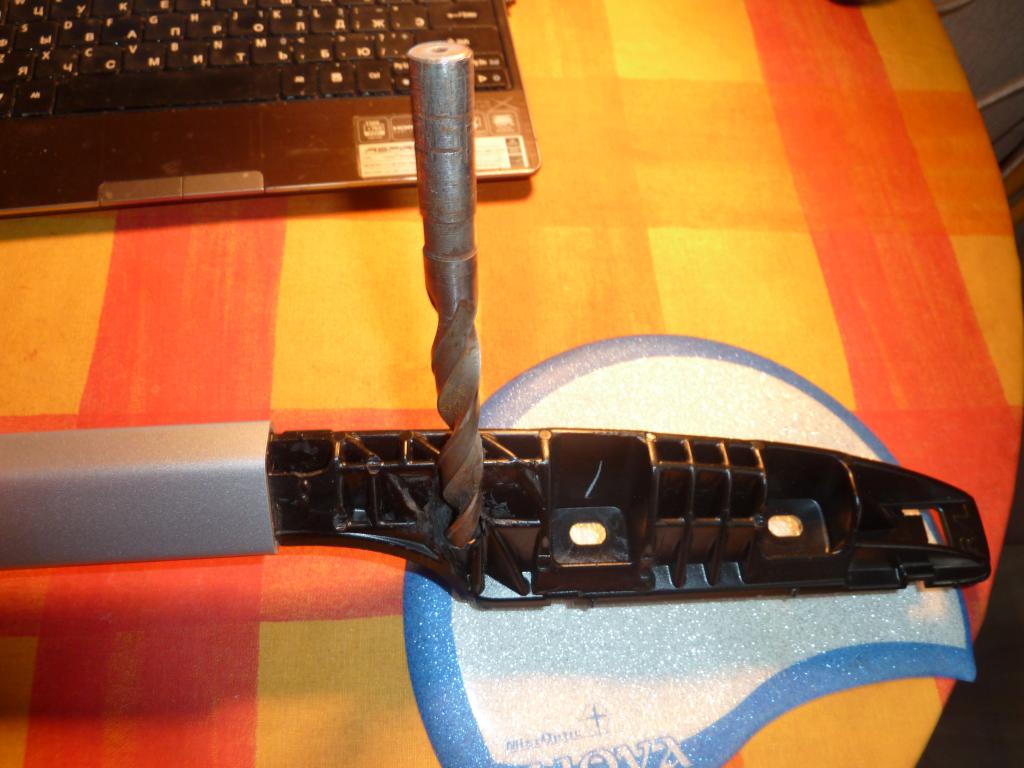

    Сверху я развальцевал отверстия в кронштейнах под головку болта сверлом на 13.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010806-kopiya.jpg

    - - - Добавлено - - -

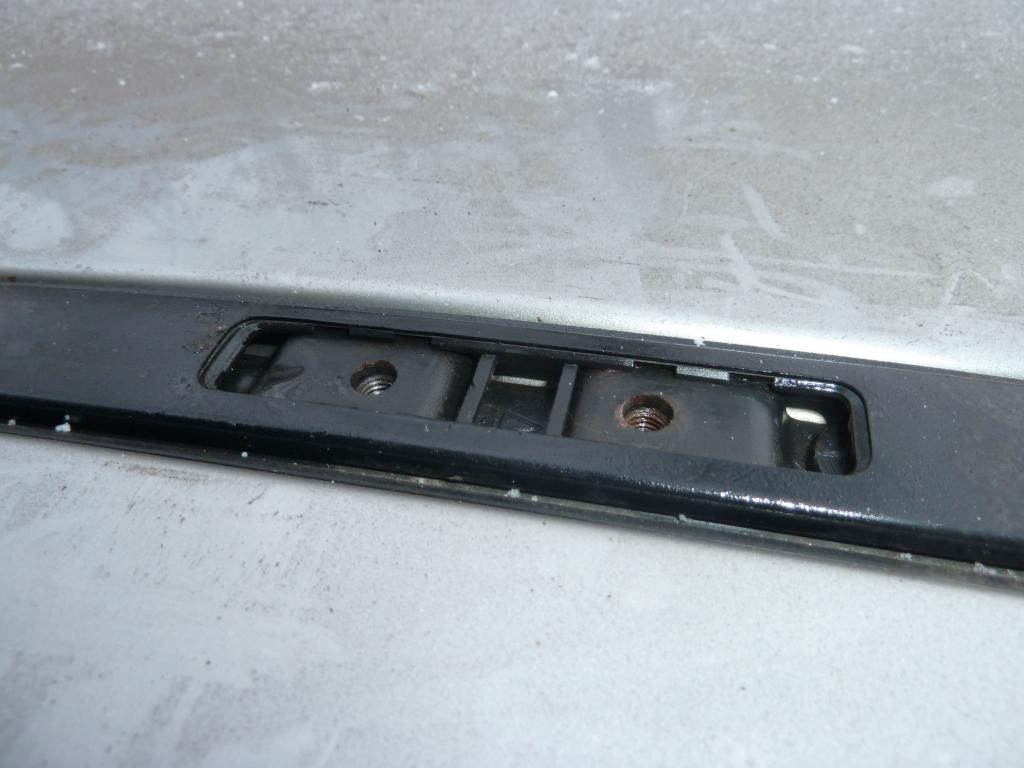

    В процессе замера длины палки возник вопрос... А не двигаются ли сами штатные крепления по крыше?
    Кто-нибудь точно знает? Тогда скажите. У меня не получилось сдвинуть их.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010811.jpg
    Последний раз редактировалось inter214; 02.12.2014 в 14:42. Причина: уточнения

  3. #3
    Joss
    Сказочник
    Цитата Сообщение от inter214 Посмотреть сообщение
    А не двигаются ли сами штатные крепления по крыше?
    И не получится, там же видно что отверстие с резьбой в теле крыши.
    На мой взгляд именно эти рейлинги смотрятся как то "куцо", короткие они.
    Опять таки могут возникнуть проблемы с установкой кофра на крышу, так как там посадочные места регламентированы, а у тебя получается рабочее место слишком узким.
    Сам кофр будет с задранным носом, что отрицательно скажется на расходе топлива, да и шуметь больше будет.

  4. #4
    inter214
    Автор темы

    Тема новичка

    Joss,
    Согласен, не для кофра. Спасибо за ответ.
    Прошу учитывать, что я изначально нацеливался на использование ""ШТАТНЫХ мест для поперечин""
    для установки продольных рейлингов.
    Я вначале написал, что к сожалению, чтоб было "некуцо", надо выбирать другого донора с длинными лыжами,
    а также нужно сверлить крышу (со всеми вытекающими (и затекающими(:-))).
    Ну, да ладно. Все равно уже отрезал, исходя из того, что крепления не двигаются.

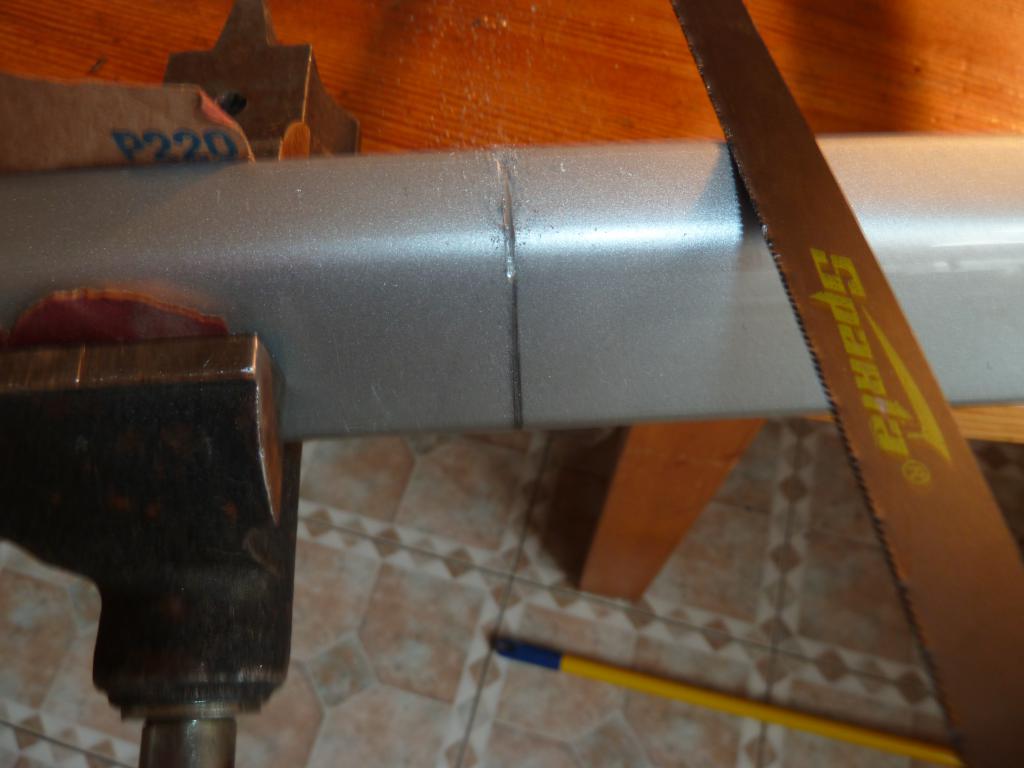

    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-otmeryali-rezhem.jpg

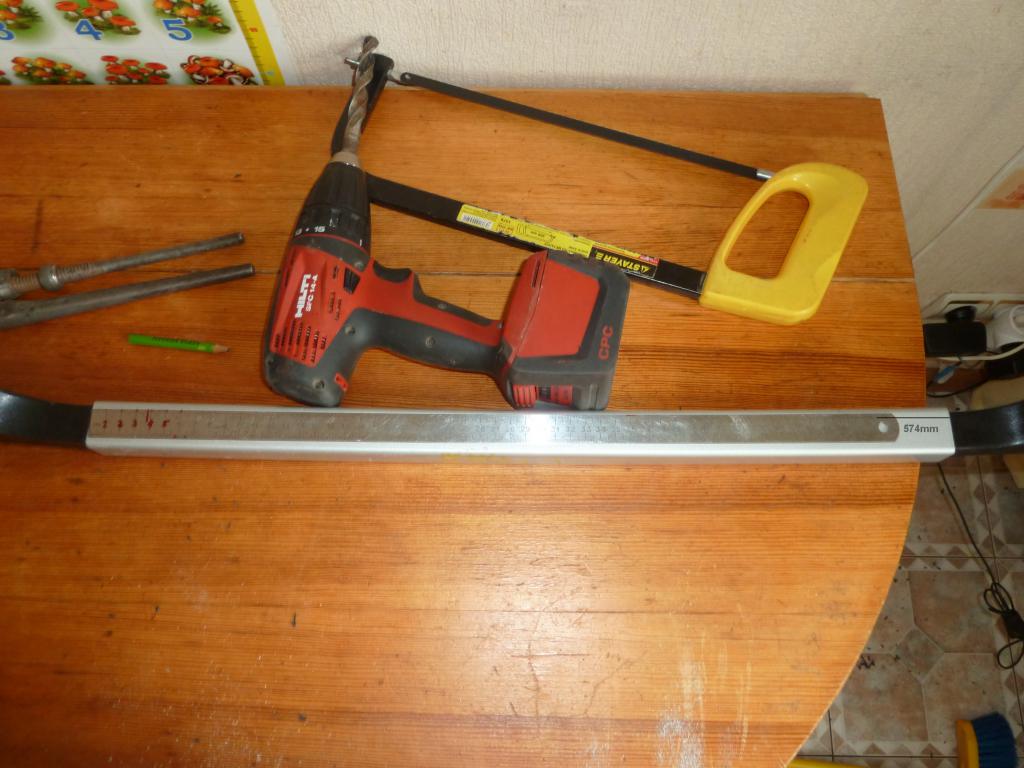

    Длина алюминиевой палки (по низу мерял) получилась 574 мм.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dlina573mm.jpg

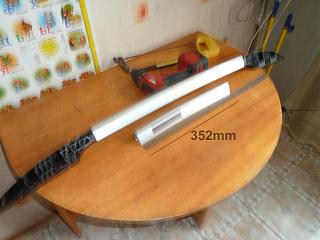

    Отрезано от RAV-4 352mm.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-otrezano352mm.jpg
    На правой стороне замеры практически совпали, и обрезал я правую палку также как и левую.

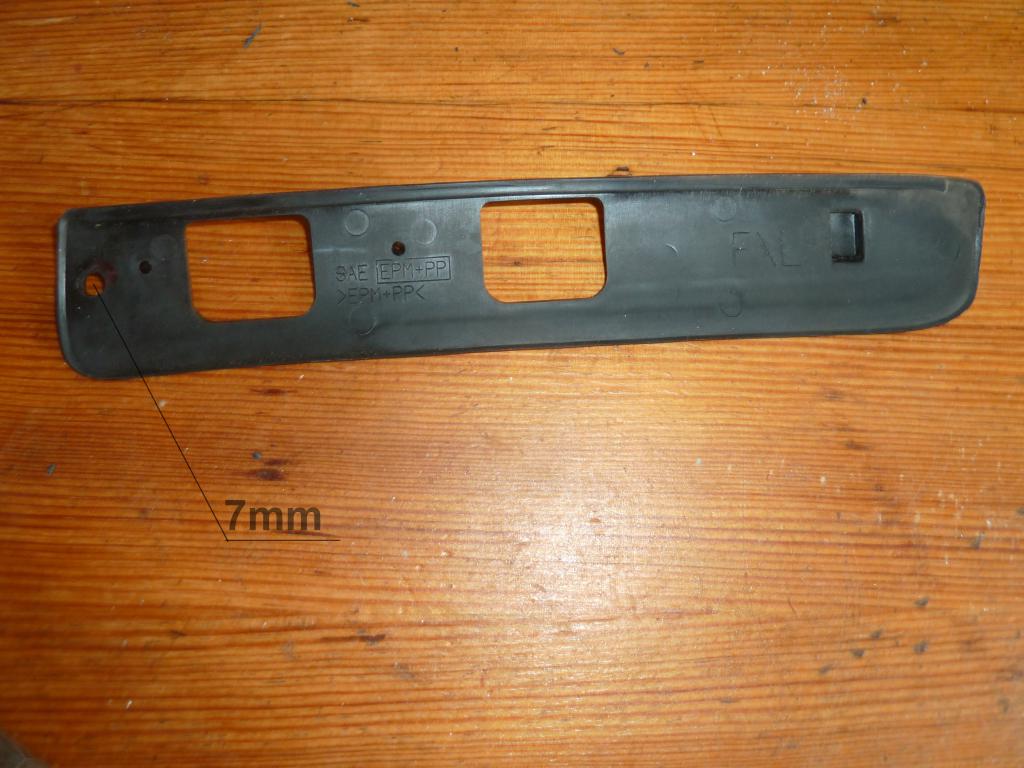

    Не забыл я и про отверстия в уплотняющих резинках вырезать.
    Осталось просверлить по два отверстия в заглушках, мазнуть немного герметика и установить капитально.
    Прошелся по всем отверстиям в крыше метчиком М6*1мм. Хорошо пробрызгал силиконовой смазкой
    По поводу длины болтов скажу,что лучше всего,
    чтоб торчали из кронштейна снизу на 10-9 мм. Регулировать шайбами.
    Прикрутил , надел крышки.Темно. Завтра будут фото.

    ПРОДОЛЖЕНИЕ СЛЕДУЕТ
    Миниатюры Миниатюры Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-rezinka.jpg
    Последний раз редактировалось inter214; 02.12.2014 в 15:03. Причина: продолжение

  5. #5
    Joss
    Сказочник
    На кофрах ширина места под крепление, если мне изменяет память, мм150, можно в магазин заехать прикинуть, хуже если у него нос задран будет.
    Редактировать в ОПЦИЯХ темы посмотри, вверху страницы.

  6. #6
    inter214
    Автор темы
    Joss, В ОПЦИЯХ ТЕМЫ 3 пункта, и они не подходят, чтобы отредактировавть заголовок ((((.
    В результате обращения к модератору вопрос решен (самому отредактировать не получится).
    PS ///Про КОФР я даже никогда не думал. Есть у меня поперечины, но о них позже.
    Заканчиваю сейчас установку. Сделаю финальные фотки. Но, как мне кажется, ни о каком задранном носе речь не пойдет.
    Последний раз редактировалось inter214; 02.12.2014 в 15:23.

  7. #7
    inter214
    Автор темы

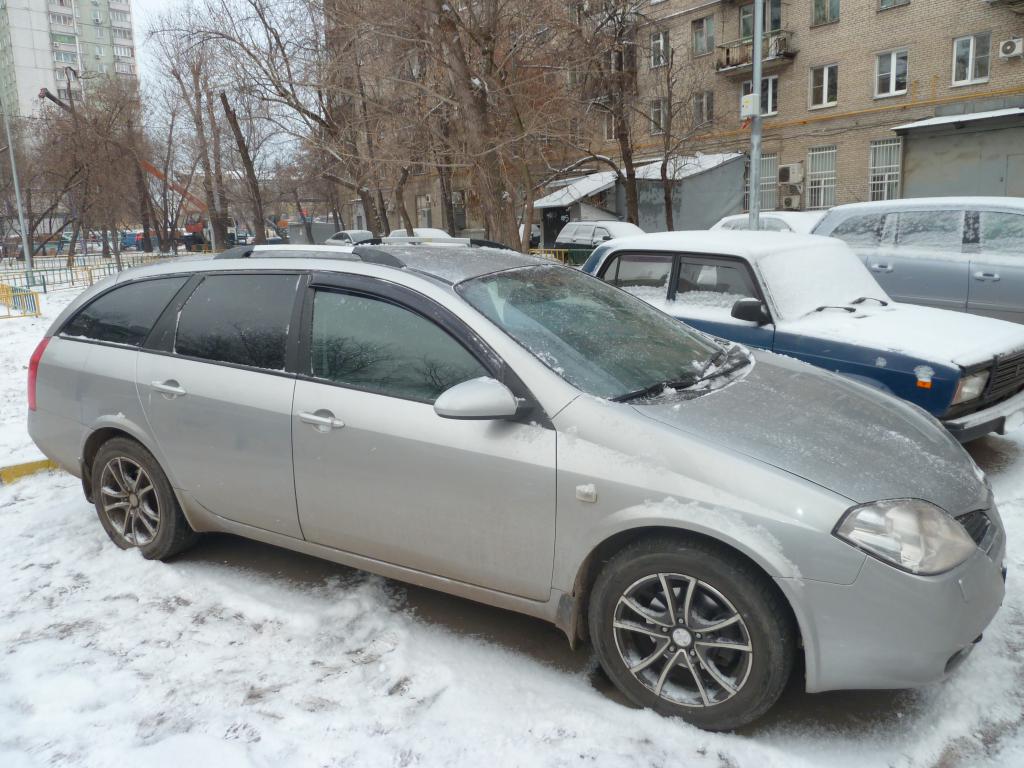

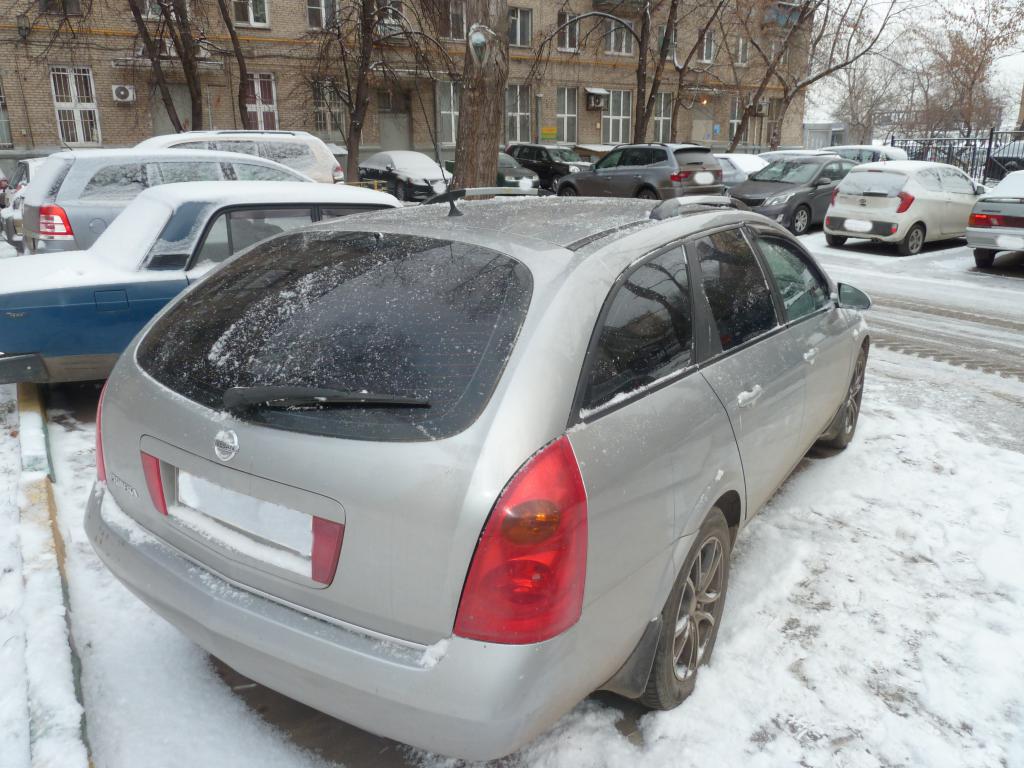

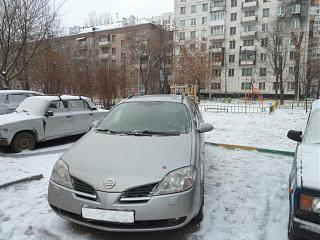

    Вот и фото.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010817.jpg

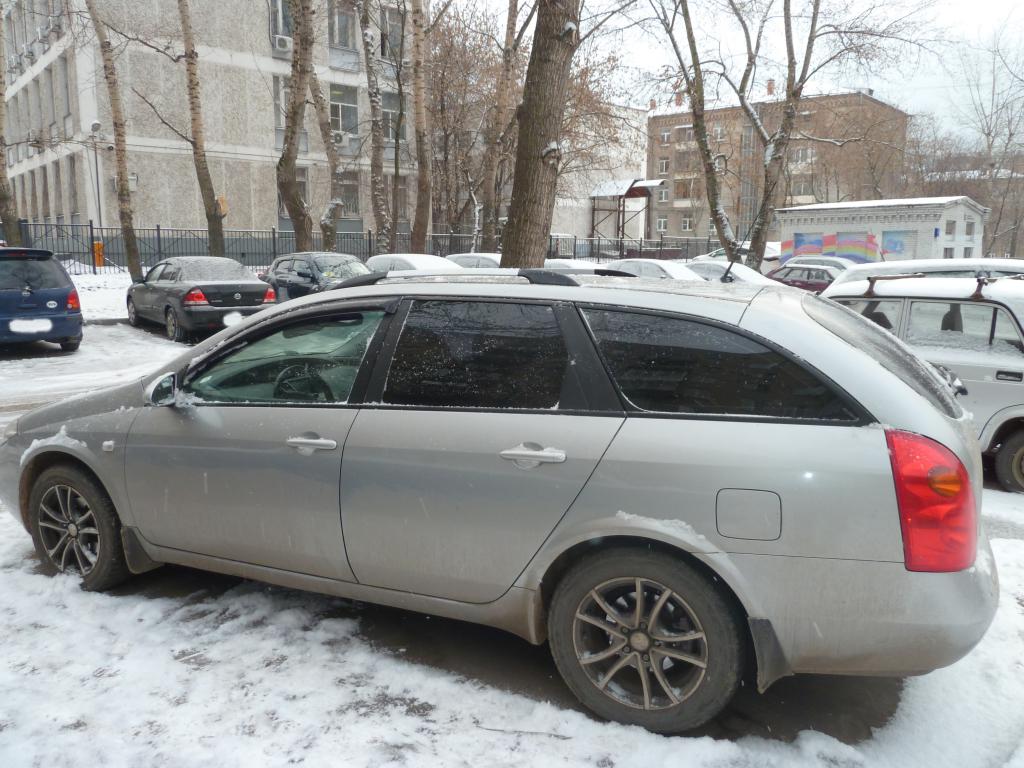

    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010819.jpg

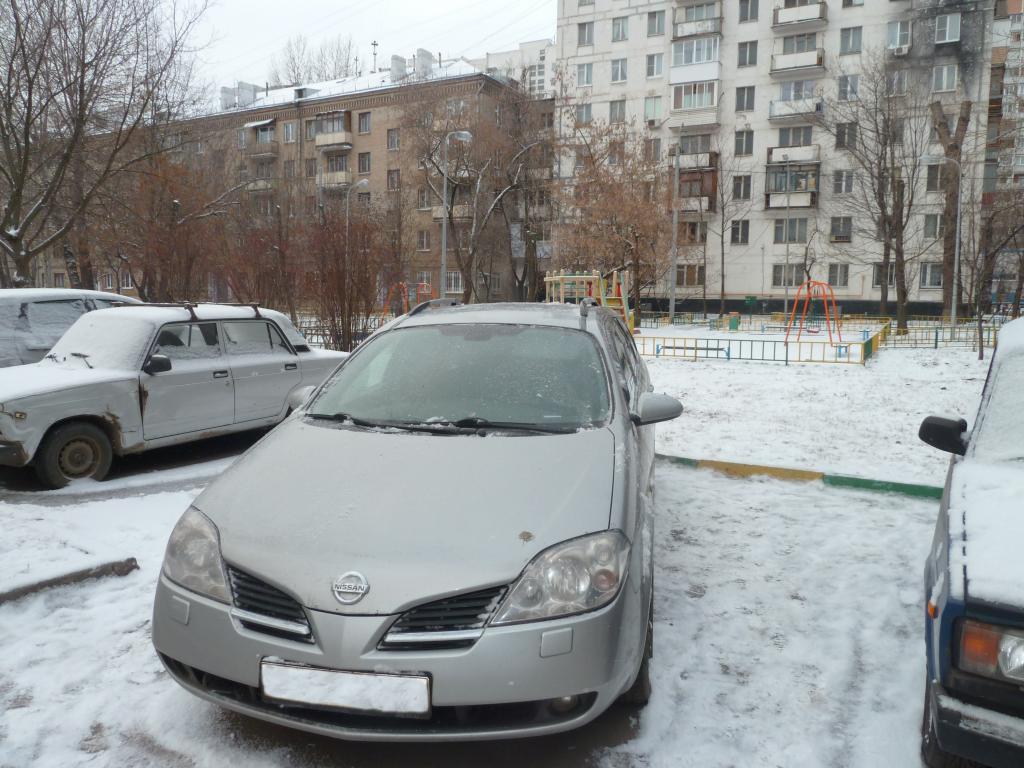

    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010818.jpg
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010820.jpg

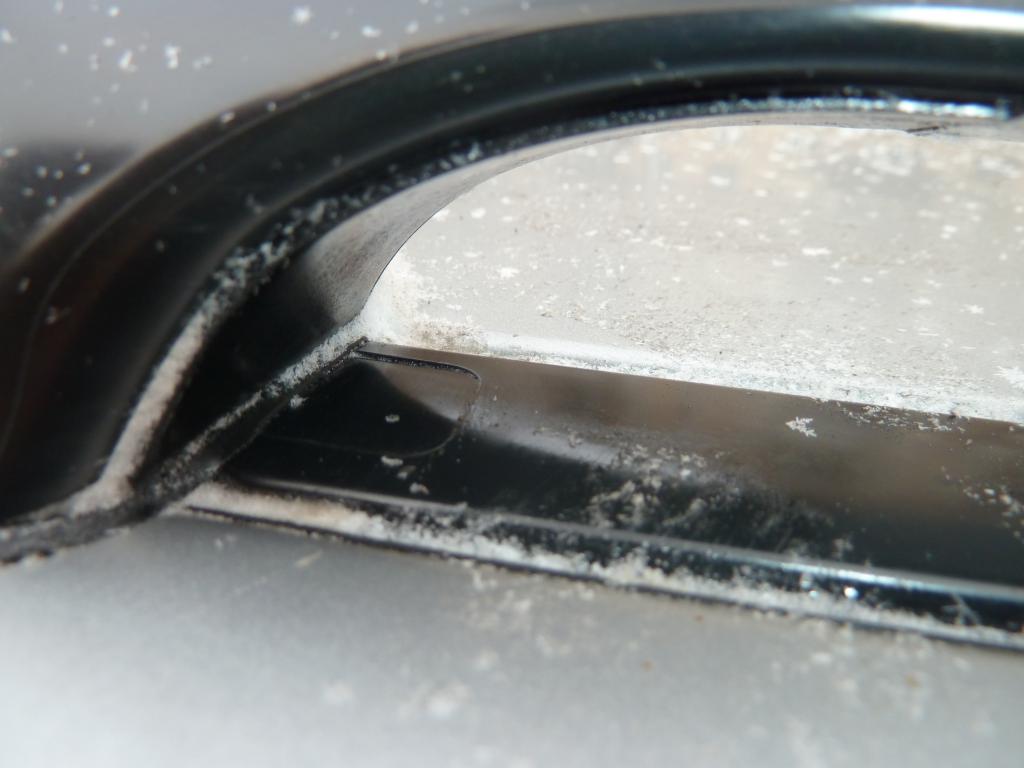

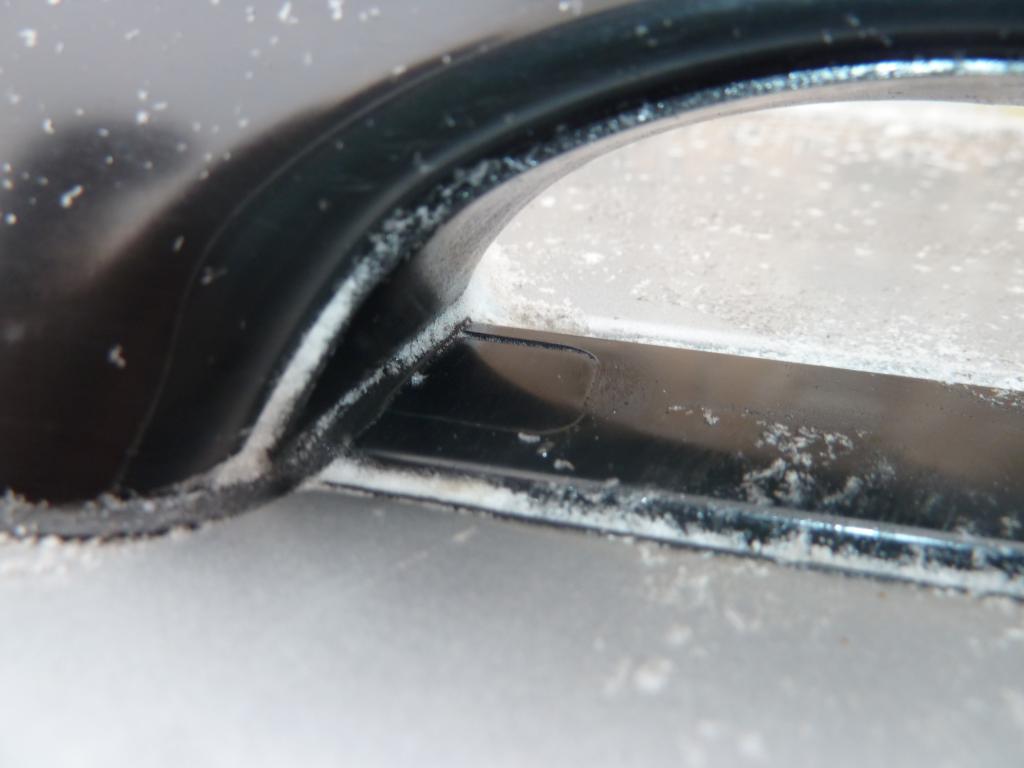

    Кстати, Вот фото кронштейна вблизи.
    Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010821.jpgУстановка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-p1010822.jpg
    Ну,пока все.
    Жду добрых отзывов.
    Хотя понимаю, что от уже банального слова "короткие" трудно кому-то будет удержаться.
    Помните главное:
    1. Это крепкая конструкция. Не декорация.
    2. Крыша цела.
    3. Делается все за два часа.
    4. Стоит удовольствие на разборке 3000 р.
    5. Можно все вернуть как было за пять минут.
    На выходных заберу поперечины для рейлингов, использованных ранее на Ipsumе.
    Поставлю - будут снимки.
    Последний раз редактировалось inter214; 02.12.2014 в 15:25. Причина: коррекция

  8. #8
    inter214
    Автор темы

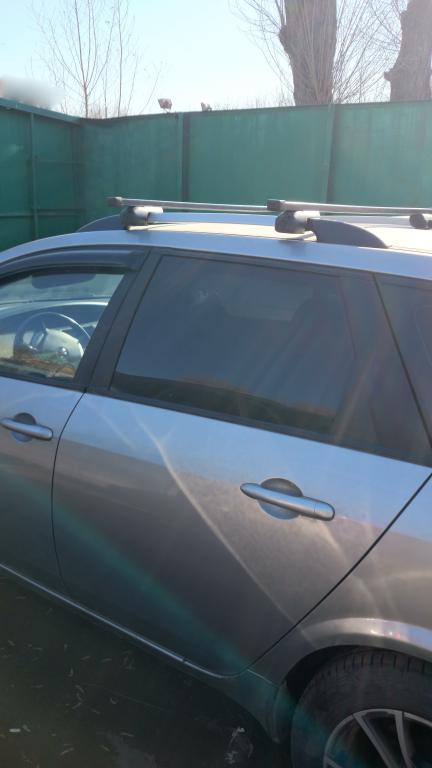

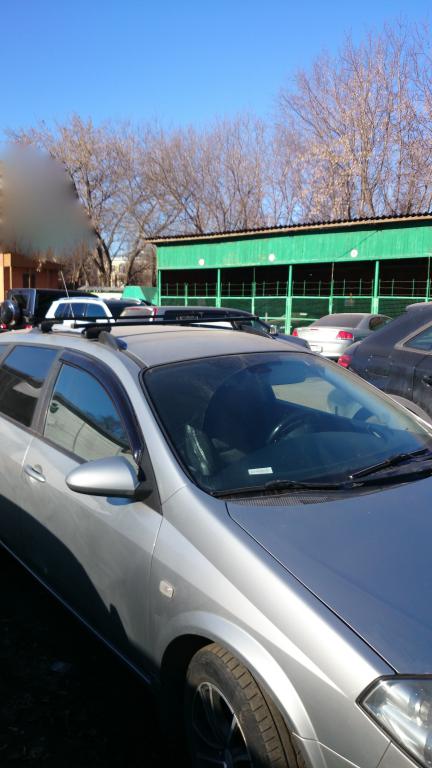

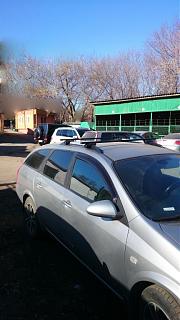

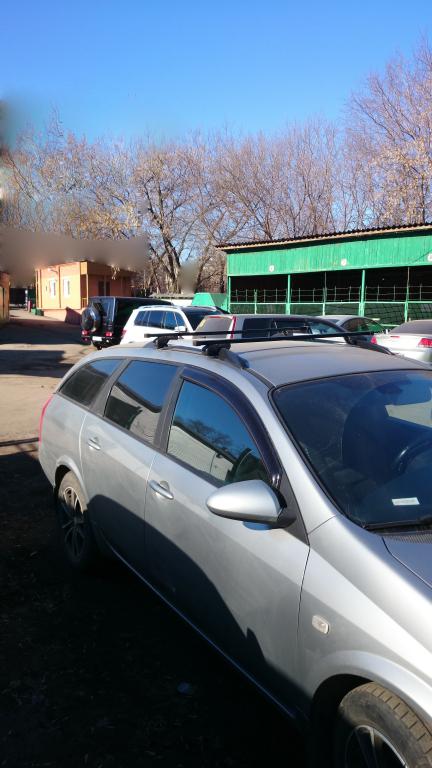

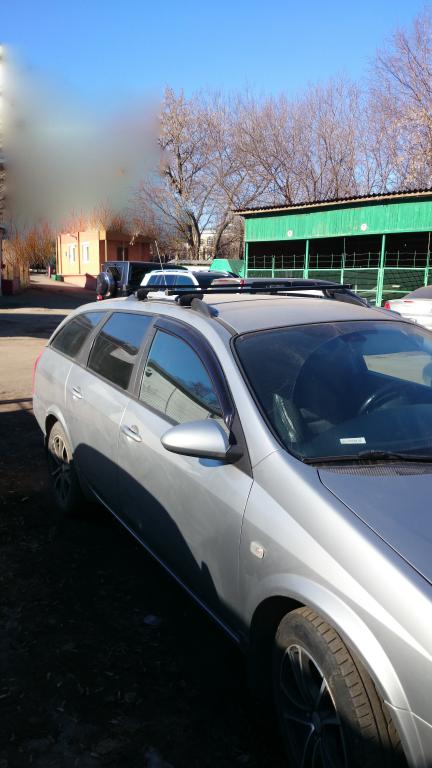

    Грустно от того, что совсем нет отзывов о моем творении. Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dsc_0072.jpgУстановка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dsc_0074.jpgУстановка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dsc_0075.jpgУстановка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dsc_0076.jpg
    Миниатюры Миниатюры Установка быстросъемных коротких рейлингов в штатные места вместо поперечин.Р12 Wagon-dsc_0073.jpg
