Не так давно…где то года полтора назад были куплены зеркала. Не просто зеркала, а чумавые, красивые, в цвет кузова, без колхозные.
Представляю Вашему вниманию зеркала от Nissan Teana J32 полной комлектации.
Меняем боковые зеркала на Р12, ставим от Teana J32-3c86d6as-960.jpg
Ну согласитесь, секас?! В замену тому что было, это самый лучший вариант. Во первых они дополняют дутость машины. Такое ощущение что они отсюда. Во вторых обзорность лучше, как раз те верхние левые и правые углы теперь в одной картинке. Зеркала отличного качества.
Сразу скажу что есть две версии зеркал на J32 это 7 контактов и 9 контактов.
Отличие в складывании зеркала. Где то есть где то нет.
Распинровку тиановского зеркала выкладываю в облаке на мейле. качайте смотрите.
По схемам видно, что наш штекер от зеркала (J32) это D3 и D43
Сразу лучше сделать зарисовку дабы не путаться.
8,7,6,5,4 пины на схеме задействованы. это повороты зеркала (8,7,6 пины) у меня это желтый зеленый и каричневый провода, и складывание\раскладывание (5,4) у меня это красный и синий провода,
Фишка тиановская не подойдет к штатной от примеры. Они разные, и вы это поймете когда снимите дверную панель.
Но мне повезло, у меня фишки были 9 пиновые)))) а это значит, что со старого зеркала я могу снять фишку и использовать ее на тиановском зеркале.
Меняем боковые зеркала на Р12, ставим от Teana J32-2212.jpg
Есть и видео с комментариями к зеркалу, зеркало в стадии установки…(видос был сделан для моей девушки, уж очень она была любопытна и хотела увидеть)

https://youtu.be/hNyYGTMdgI4
Так ладно, по самой установке не так все красиво)))) Придется взять дрель и сверло по металлу 6.5мм, далее снять с зеркала резиновый уплотнитель, приложить его к месту зеркала, наметить отверстия и просверлить.
Тиановское зеркало сидит так же, но крепления выше, и под другими углами, и это сказывается на длине шпилек штатных. На видео это тоже есть.
Думал думал и придумал. Не хочу я ждать когда мне сделают на токарном станке винты, буду мутить свое!
Глянь на полку а там лежит штук 20 винтов мебельных, покрутил повертел взял двое плоскогубцев прикусил винтик, а вторым надломал.
И вот что получилось.

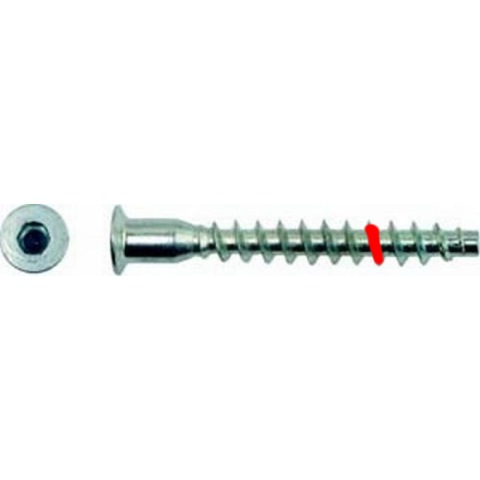

Меняем боковые зеркала на Р12, ставим от Teana J32-333.jpg
5 спираль от конца, после нее нужно надкусить и надломить винт
То, что осталось от винта (шляпка и винт) благополучно вкручиваем в зеркало. Резьба такая же, единственно чуть диаметр больше. Кстати напоминаю, отверстия должны быть сделаны 6.5 мм сверлом.
Вот итог.

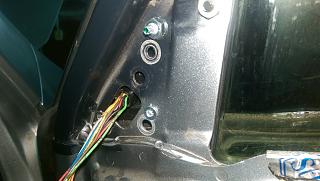

Меняем боковые зеркала на Р12, ставим от Teana J32-7f5136as-960.jpg
Верхний винт оставил родной, нижние два вкрутил по самые бананы. Делалось все в теплом гараже. Имейте в виду, в холодный пластик вкручивать что то не рекомендуется!
Поехали дальше. Мне нужны были "папы" для штекера, увы, их я не нашел. Пришлось скручивать поворотник и складывание отдельно от штекера, а вот в закусеках штатные пустые фишки я нашел))))) Остались от японских зеркал.
По распиновке смотрим на штекер, считаем, первый вход пустой, второй минус обогрева, третий плюс обогрева, четвертый позиция право, пятый позиция влево-вверх, шестой позиция вниз, седьмой пустой, восьмой пустой. По цвету (1-пустой, 2- черный, 3-оранжевый, 4-коричневый, 5-зеленый, 6-желтый, 7-пустой-8 пустой)
Зеркала очень прикольные, тихие и быстро складываются. нагреваются приблизительно так же как и штатные, 2-3 минуты и зеркало горячее.
По работе как че куда смотрим видео. Там есть в принципе и комментарии. Дверные карты собранны в данный момент. Проект Primeana закрыт))))
Тестируем 1
https://youtu.be/xjngrJoFXbE
Тестируем 2
https://youtu.be/qEiFiTtIKSM
