    Делаем DRL (Дневные ходовые огни) самостоятельно на Р10

    По осени ещё думал установку Дневных ходовых огней (DRL) искал схемы и где купить материалы, ноо как то раз зашёл в магазин "телерадиотовары" и увидел множество разновидностей светодиодов, как готовые ленты так и отдельно , дело было перед новым годом поэтому ассортимент был не велик, посоветовавшись с продавцом решился купить отдельно светодиоды диаметром головки 10мм. и номиналом 12V. (бывают ещё и 12мм, они ещё мощнее) цена 15 руб за штуку.
    купил 32 штуки и домой готовить DRL . Паяльник, пинцет, средний флакон силикона немного проводов, 1.5-2 часа работы и они готовы, делал так в одну полоску параллельно спаял 8 диодов -получилось 4 полоски потом сделал параллельную спайку 2 полосок и на концы сделал выводы проводов, после чего всю контактную часть залил силиконом и оставил застывать. Схематично выглядит так, и релюху ставим для автовкл\автовыкл

    Реле самое обычное "Тазавское" на 5 контактов

    Сам тем временем пошёл снимать бампер и готовить место для DRL, На моей Примачке ПТФ небыло и я решил установить DRL их на место, Сверлю полоски такого же размера как мои полоски как раз по полосе рельефа бампера с внутренней стороны вычищаю и обезжириваю , затем вставляю полоски в прорези и заливаю снова силиконом , даю высохнуть , ставлю Бампер на место подсоединяю и вот как всё выглядит

    В дневное время, с выключенными DRL

    с включенными

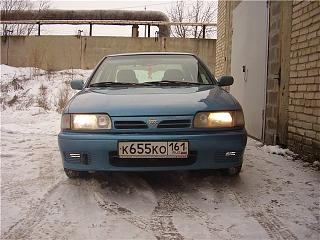

    в месте с ближним светом

    Делаем DRL (Дневные ходовые огни) самостоятельно на Р10-830b08b048b8.jpg

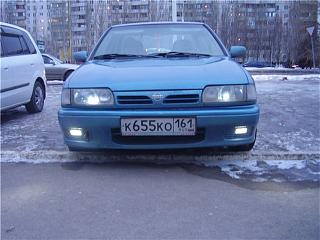

    А вот так они светят в сумеречное время с габаритными огнями (кстати тож светодиодными)

    Делаем DRL (Дневные ходовые огни) самостоятельно на Р10-f29de1088bfb.jpg

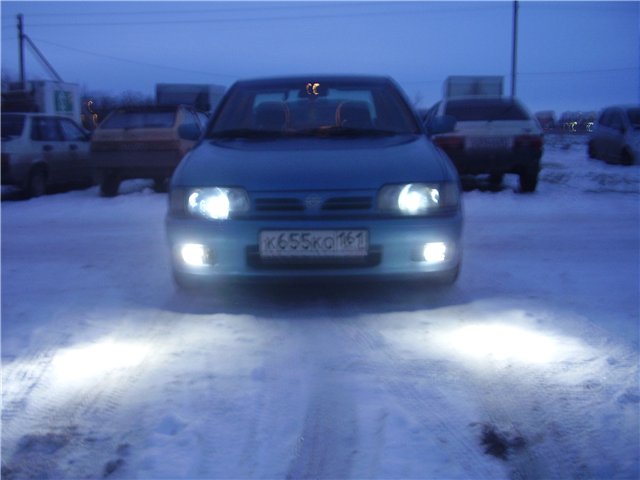

    А так тоже с габаритами но в тёмное время

    Делаем DRL (Дневные ходовые огни) самостоятельно на Р10-9bb9edebae8e.jpg
    Последний раз редактировалось VOVANыч; 27.02.2014 в 13:44. Причина: дополнение

  2. #2
    igorekstovo
    Новичок

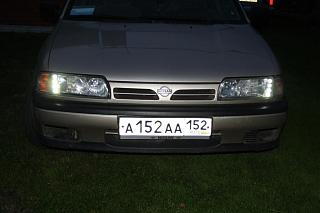

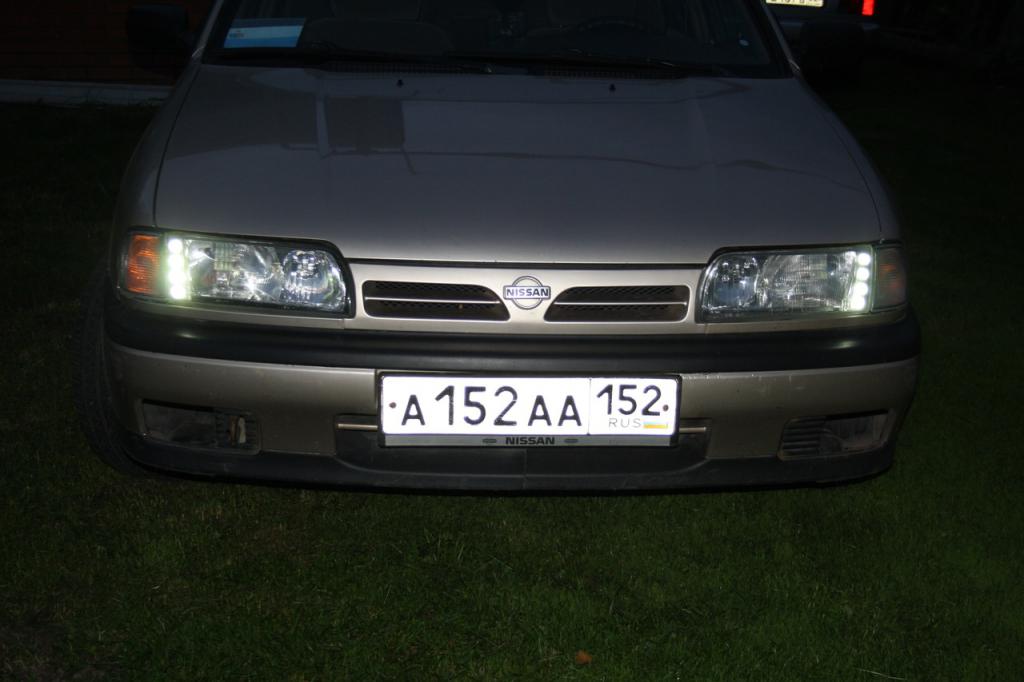

    Всем привет!!! Долго думал и решался стоит ли показывать свой вариант решения Дневных Ходовых Огней, но все таки решился)))
    Делаем DRL (Дневные ходовые огни) самостоятельно на Р10-z_14d6876d.jpg

    1) из личных соображений, т.к. каждый день проезжаю мимо Поста ДПС и по словам друзей видно очень хорошо. По крайней мере блюдители порядка не тормозили из за них ни разу.
    2) номер конечно настоящий, только цифры и буквы другие))))
    3) отчет делать времени нет, диоды в линзах с углом рассеивания 30 градусов, мощность диода 1 Вт, 350 мА. Вся эта конструкция расположилась на спец полоске (даже и не знаю как ее обозвать), которая в свою очередь приклеена к стеклу фары.
