Установка передних 2х поршневых тормозов от Nissan SkyLine R34

Показано с 1 по 6 из 6
  1. #1
    VOVANыч
    Автор темы

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34

    ВНИМАНИЕ!!!! Важная информация.
    Суппортов двухпоршневых есть ДВА вида.....одни нуждаются в проточке дисков другие нет, щас объясню какие нуждаются.

    Мой отчет построен на суппартах от Скайлайна 33-34 кузов, по виду видно что края суппорта сглажены, вот под эти суппорта надо точить диски 272мм в диаметре, т.к. скоба такая, вылет у нее такой. Номера колодок на скаевские тормоза я давал в отчете.
    Ремкомплекты на эти суппорта: Пыльники оригинал 41120-38U25 (аналоги TRW SJ 9690, FRENKIT 240019, ERT 400763, Seinsa D4674), поршни RBI 41121-1E000,
    58162-33000 - Направляющая KIA с резинкой чтобы суппорт не гремел. ставится наверх. снизу стоит обычная железная.

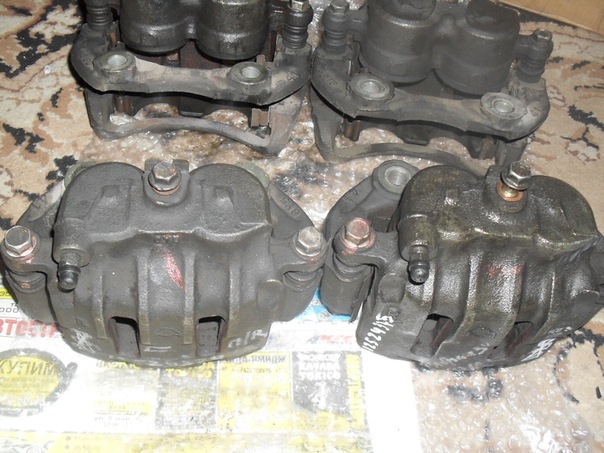

    А вот есть еще суппорта такого вида (см фото), это от Максимы (R'nessa N30, Liberty M12, Avenir W11, Cedric) (тут и колодки на них от максимы подбирается а не те что в отчете у меня от скайлайна). По виду их легко отличить, передняя часть супопорта более плоская, угловатая, нежели на скаевских.
    Под эти тормоза диски точить НЕ НАДО, диски встают на примьеру 280мм. проверенно на многих примьерах.

    Номера колодок на эти тормоза другие нежели на скаевские, вот ловите: оригинал D1060-3Y690, Advics SN572P , TRW GDB 3273S и GDB 3273, Brembo P 56 045, Ate 13.0460-5880.2, Kashiyama D1165M

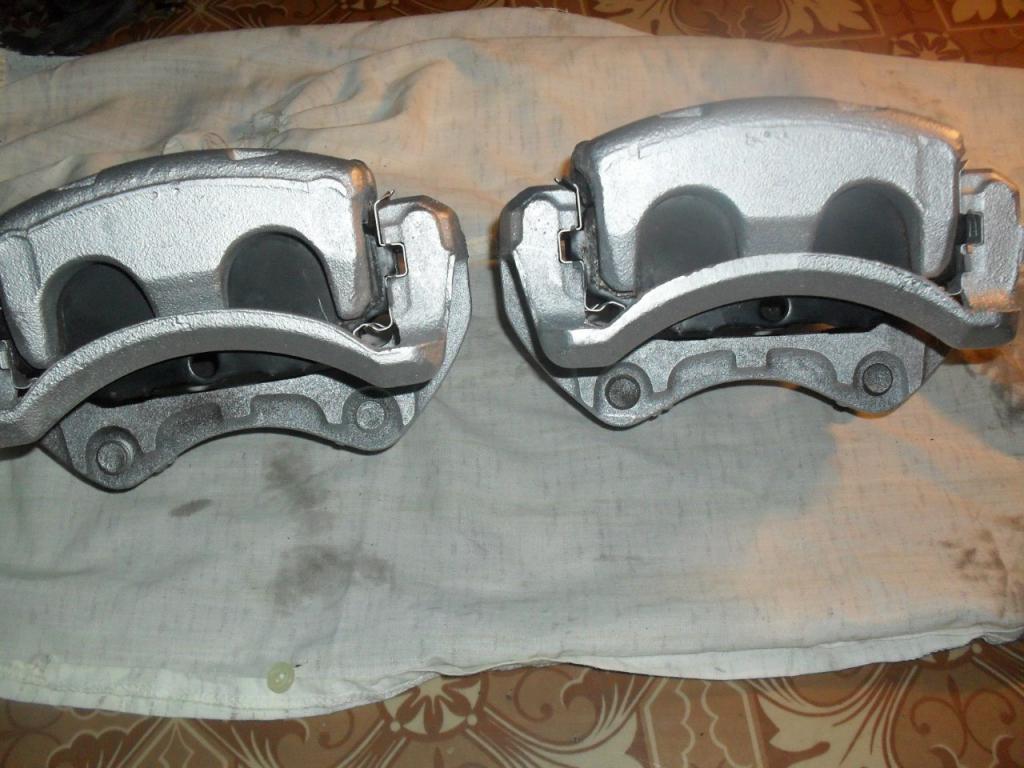

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-0tllhneoba8.jpgУстановка передних 2х поршневых тормозов от Nissan SkyLine R34-x_9af58bfa.jpg




    Так ну а началась моя сага установки супортов от Nissan SkyLine R34. Ну а теперь пошагово что и как ставил и какие проблемы возникли. Поехали......... Комплект обошелся в 6500р, доставка из Новосибирска от DimaSS

    Ну начинаем, снимаем колесо

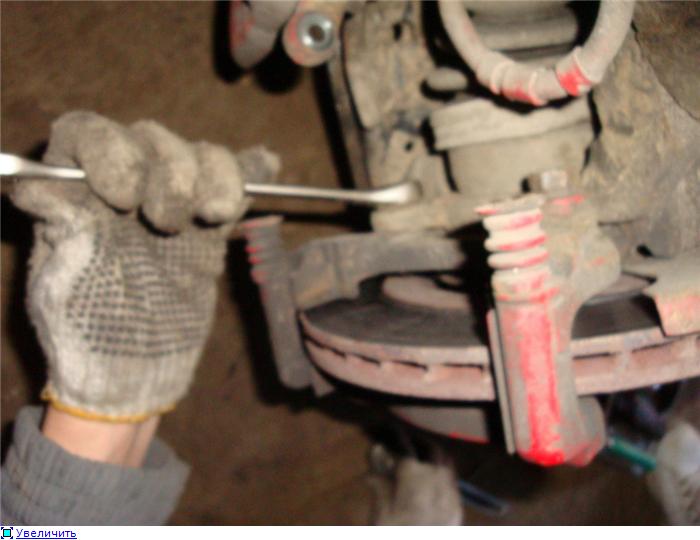

    Снимаем суппорт и скобу

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-2bc4eaca4220t.jpg


    Кладем суппорт таким образом чтобы не висел на шланге

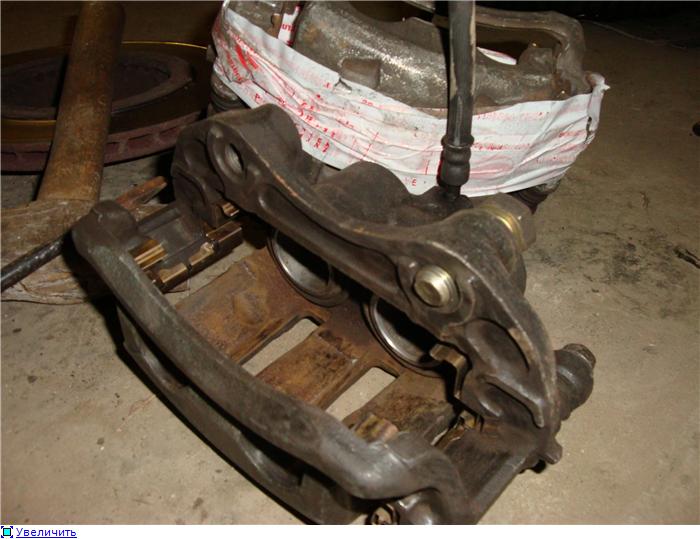

    А вот и суппорта от 34 ская

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-f7ee966a7beet.jpg

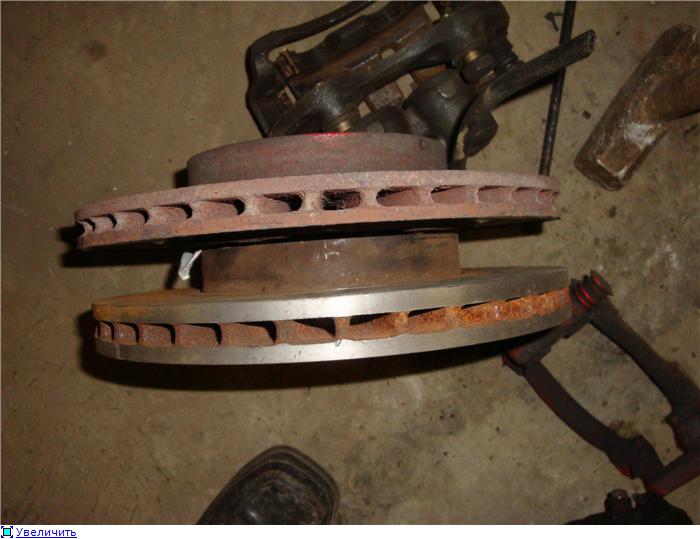

    Диски от ская (справа) намного толще стандартных

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-f7bc0207a98at.jpg

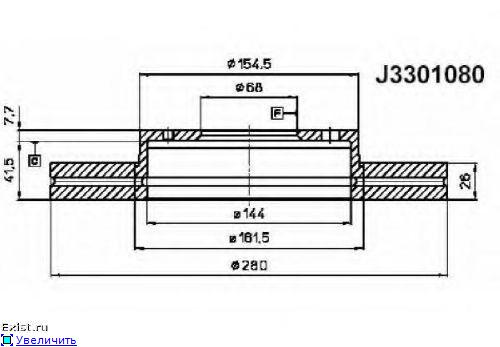

    Параметры диска от Ская

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-3f851d505a16t.jpgУстановка передних 2х поршневых тормозов от Nissan SkyLine R34-fb57e3fa61dft.jpg

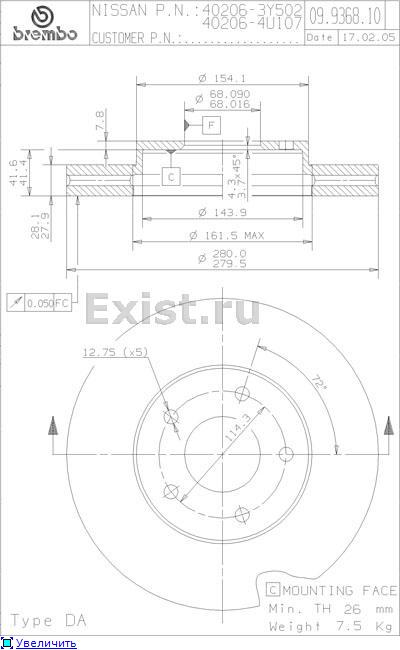

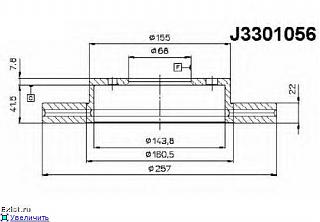

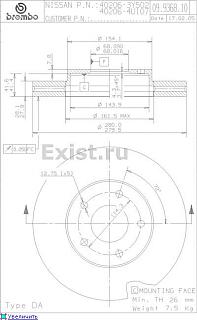

    Параметры стандартного диска от Примеры диаметра 260мм

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-3d2eb3ebc274t.jpg

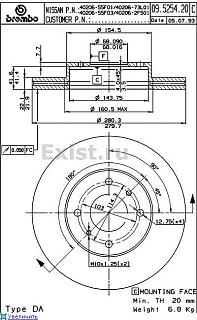

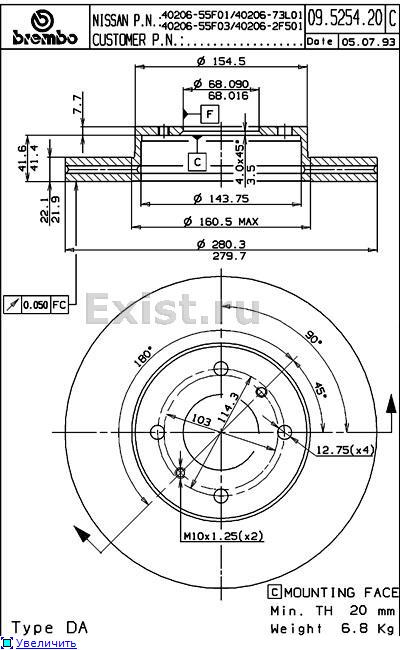

    Параметры стандартного диска от Примеры диаметра 280мм

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-c85516f48dc3t.jpg

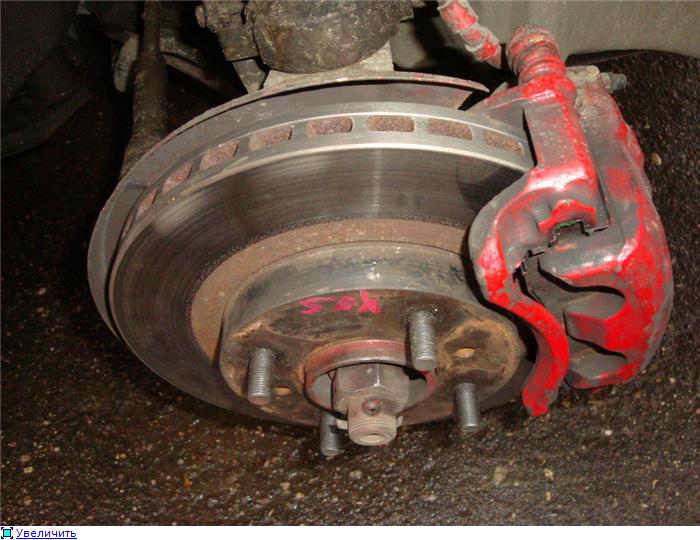

    Износ моих уже очевиден


    А на новых как видно износа вообще нету

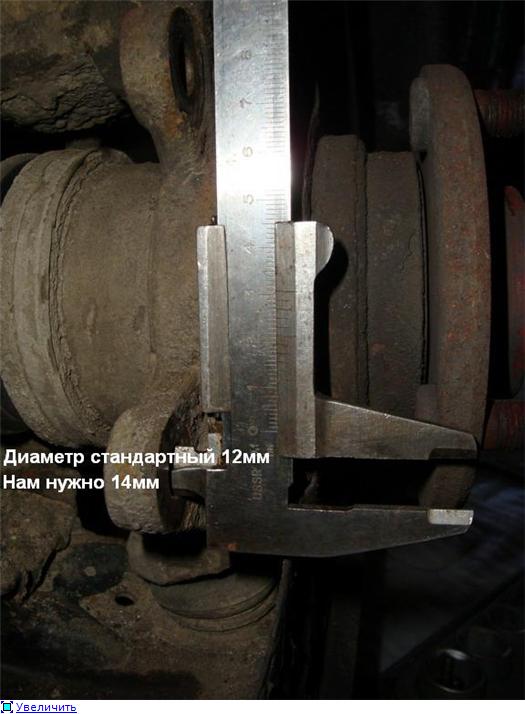

    Проблема №1. Диаметр ушек не тот. стандарт 12мм, нас мужно 15мм. покупаем сверло подходящего диаметра и рассверливаем. (говорят что суппорта от 33 ская есть с диаметром болтов 12мм как штатные и ниче переделывать ненадо)

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-25d5138df956t.jpg

    Вот вы видите что новые болты больше (толще)


    Рассверливаем отверстия под углом 90градусов к ушкам. сверло нужно 14.3мм не меньше, а то не получается вставить болт. или растачивать напильником.


    Заодно замеряю диаметр ступицы, он равен 66мм


    Одеваем маску чтобы стружка не летела


    Проблема №2 (если у вас диски налазят ровно то НЕ точить ЦО)
    Диски не налазят на ступицу, тоесть не встает ровно к площади ступицы, думал сначала что по шпилькам сверловка не та но нифига, все верно. а вот на ступицу не налазеет. Поехал искать токарный станок, нашел в городе в автобусном парке мужичек проточил мне их, и оказалось что диаметр под ступицу был немного элипсом, теперь понятно почему не налазело . Поехал надел диски еле еле с натягом зашли




    Поставил, все вроде бы ок, НО не тут то было


    Диск сидит отлично

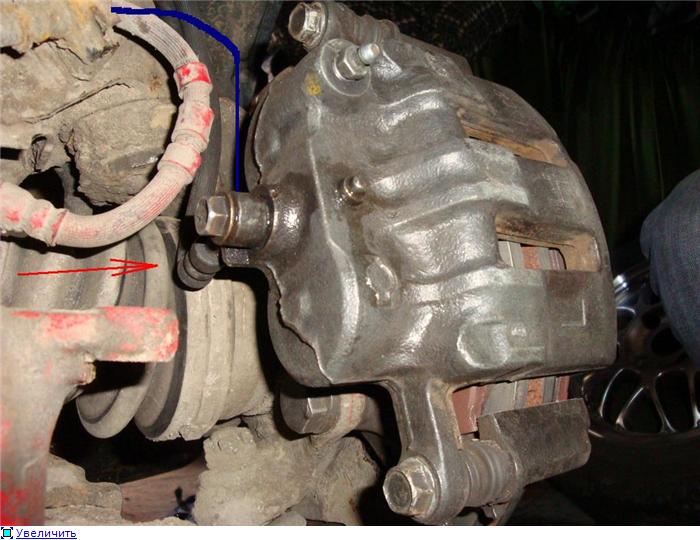

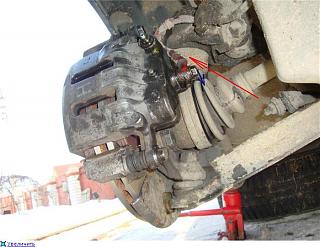

    Проблема №3. Тормозной шланг на 34 суппортах устроен подругому, и упирается в пыльник шруса, но это не беда, при установке ставим его так чтобы шланг смотрел вверх (сеняя линия), тоесть поворачиваем шланг на 90 градусов вверх.

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-88626064ff19t.jpg


    Проблема №4. После установки обнаружилось что если крутить колесо то противоскрипная пластина на суппорте чертит (там куда направлены стрелочки) о внешний кант диска (синий). Снова едем в автобусный парк с дисками и протачиваем у того же мужечка за 100р. неохото было его обижать все таки второй раз уже приезжаю к нему, первый раз он бесплатно делал.




    Стачиваем по 1.3мм (нам нужен общий диаметр диска 272мм - ВНИМАНИЕ это только для суппортов от ская, если ставить от максимы то диски нужны 280мм без проточек)




    Теперь жду когда появится еще время, гараж со светом и инструментом, ведь своего то нету буду ставить уже окончательно, все проблемы решены вроде как

    На следующий день................

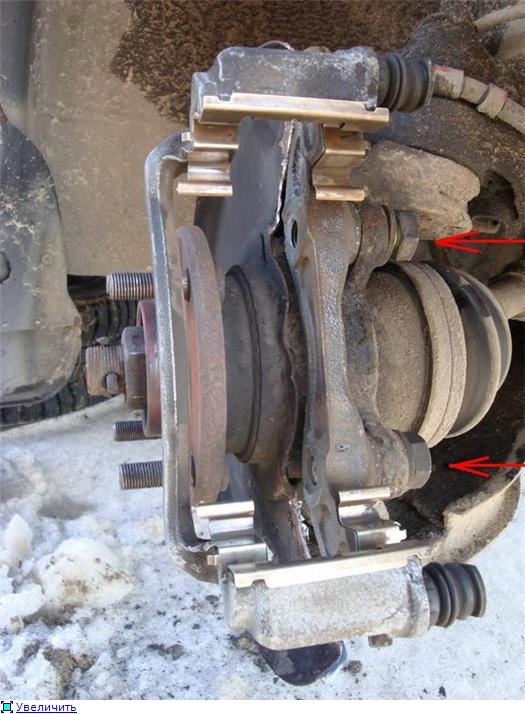

    Продолжаем ставить новые тормоза. Снимаем старые суппорта,

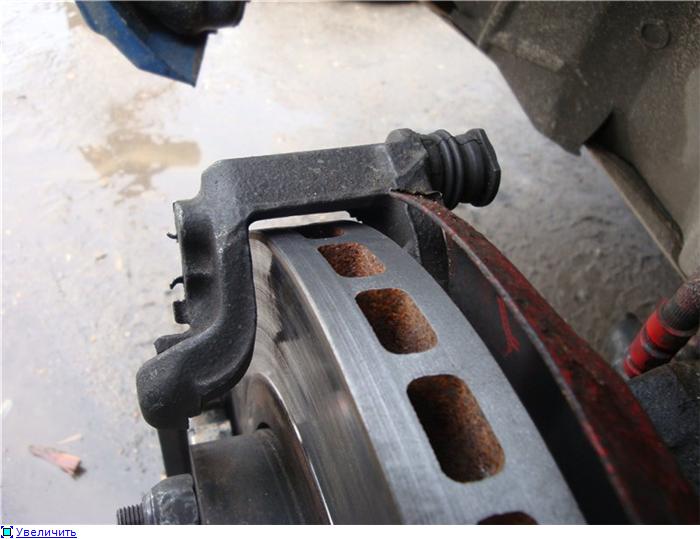

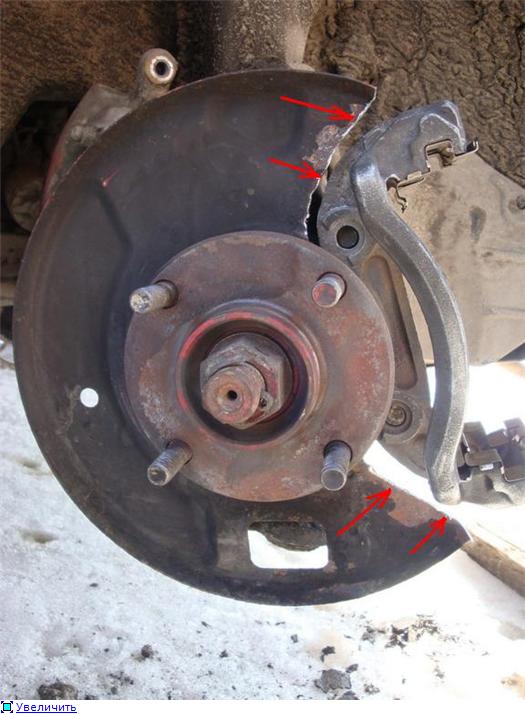

    примеряем новую скобу и стачиваем защиту болгаркой, буквально по 1см (для суппортов от максимы защиту точить не пришлось, странно)

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-e7894a0e76bet.jpg


    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-8f025e790b15t.jpg

    Далее ставим диск тормозной, ставим скобу, откручиваем тормозной шланг со старого суппорта и ставим на новый суппорт так чтобы он смотрел вверх (красная стрелка) а не так как он должен крепиться стандартно на этом суппорте, тоесть шланг направлен в пыльник шруса (синяя стрелка)

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-a1e7556d5d0dt.jpg

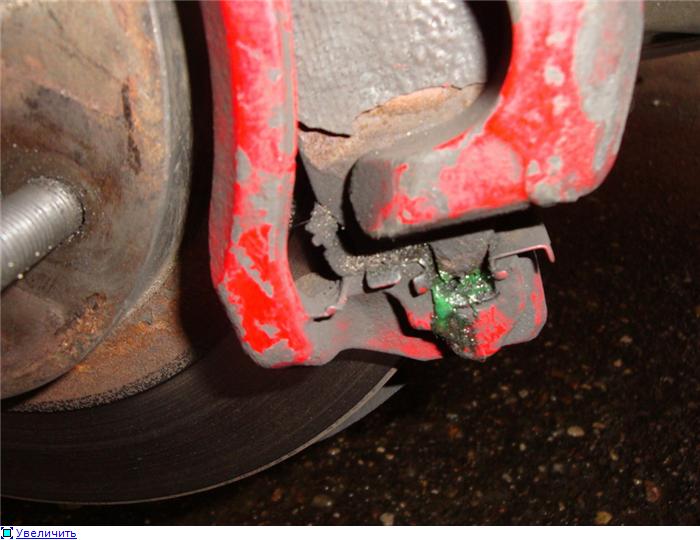

    Не забываем смазать напрявляющие колодок температурной смазкой, иначе при торможении могут быть скрипы.

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-30ee7ea69fd3t.jpg

    Далее притягиваем тормозной диск чтобы он сел на место, у меня он садится в натяг поэтому притягиваем в такой последовательности

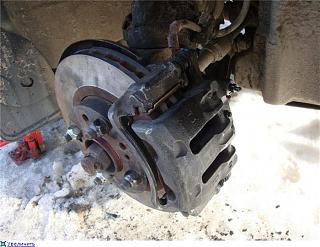

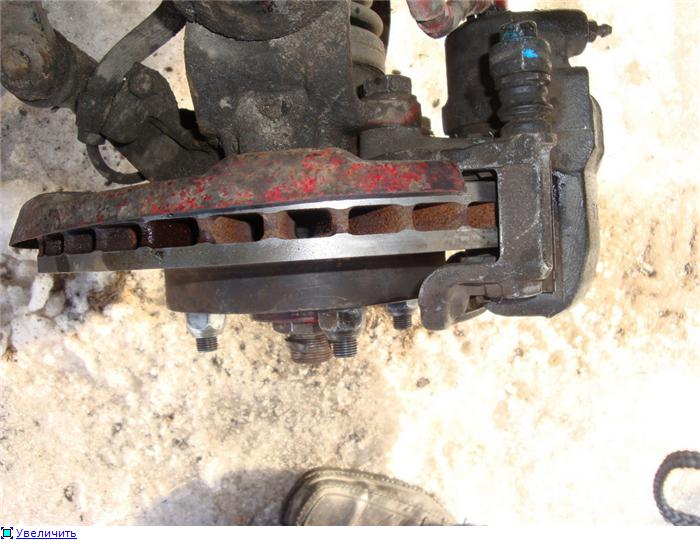

    Ну вот все и собрано. выглядит это так

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-d72348c222bft.jpg


    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-b85cb0023a62t.jpg

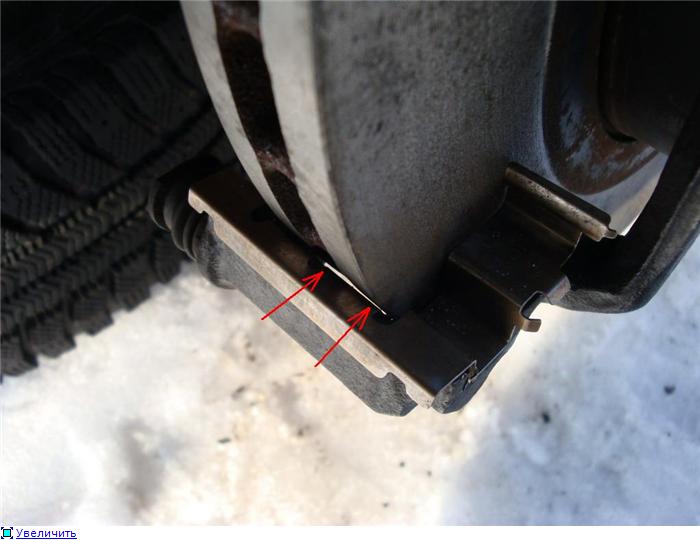

    Теперь об скрипун диск не задевает. Там видимый уже зазор

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-d0ad681aaf60t.jpg



    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-deb6ae092d11t.jpg

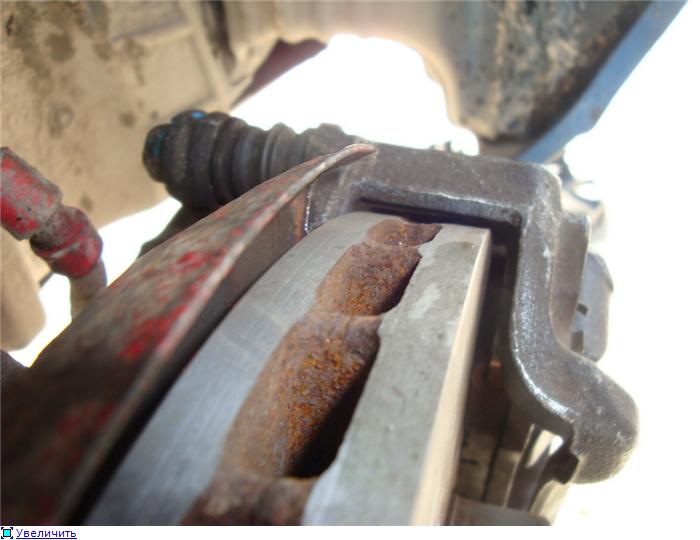

    Поставил, поездил и обнаружил трение при сильном торможении. Разобрал и увидел вот что. Оказывается уже не пластина задевает об диск а сам суппорт Мы видим как суппорт протер диск и на нем царапины появились

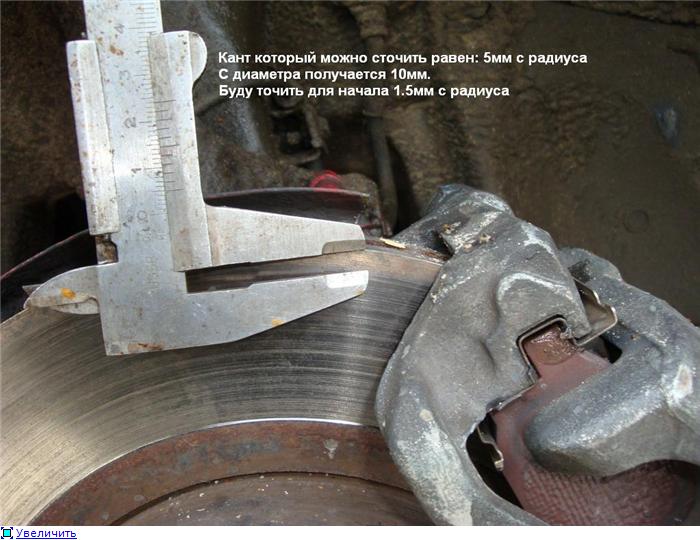

    Сдесь появился очень маленький зазор, он исчезает именно когда сильно давить на тормоза на скорости и начинает чиркать об диск суппорт


    Будем решать проблему. Снова к токарю в автобусном парке он меня уже наверное проклинает . Вообщем так, площадь неиспользованная при торможении равна 5мм с радиуса. Принял решение точить еще 1.5мм чтобы суппорт не чиркал об диск

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-02c6f7932c63t.jpg

    На следующий день..............
    Ну вот проточил еще раз (как и говорил на 2мм в радиусе) (Общий диаметр дисков должен быть 272мм). Теперь смотрим на зазор который сейчас. теперь то точно ниче задевать не будет
    Ну все теперь я доволен как слон теперь обкатываем тормоза.


    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-1776fff33ec7t.jpg

    Окончательный диаметр дисков стал 272мм а толщина 24мм.(желательно толщина чтобы была от 26-28мм)






    ----------------------------------------------------------------------------------------

    А теперь не очень хорошие новости, один диск в ходе эксплуатации повело, возможно я перегрел, может быть на горячих в лужу на дороге попал.
    В итоге нашел диски уже со сверловкой 4х114.3, толщиной 26мм, без износа. Пришлось уменьшить его только в диаметре, ну и как на тех дисках расточить центральное отверстие на 0.7мм, диск встал как родной легко.


    Износа практически нету, может быть 0.1-0.2мм, но это пустяки. Сами видите как ровно лежит штангель на поверхности, пальцами износ вообще еле ощутим.


    Диски достались просто SEX (надпись на диске) настолько секс что я аж ......

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-887c23672eb9t.jpg

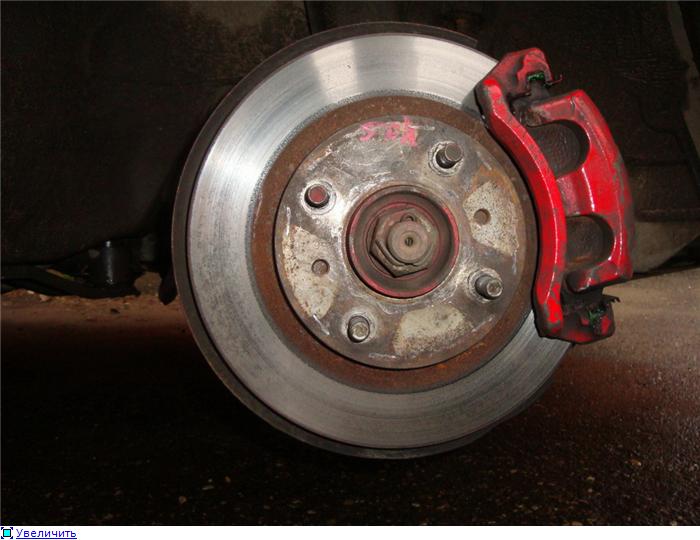

    Теперь прикатываем диски новые около 400км.

    Установка передних 2х поршневых тормозов от Nissan SkyLine R34-f1624d3d4927t.jpg


    А теперь немного подсчетов и данных. Сверху накладная на колодки (41060-89E92 или D106038UXM а я рекомендую эти Sangsin SP1256,SP1249 ширина 51мм), TRW DB 3324 ширина 51,3мм а GDB 3107 ширина 48мм,
    Kashiyama D1223, Brembo P 54 032 ширина 51,3мм,Otto Zimmermann 23879.160.1 ширина 56,2мм, Advics SN565P ширина 51мм керамические, MASUM MS-2309 , снизу на доставку из Новосибирска

    Если нужны пыльники напоршня то код детали: 44120-12U25


    Код колодок на суппорта от максимы (фото выше в начале) подбирать от максимы А33, цедрика, глории, стейджи, рнесса - оригинал D1060-3Y690, Advics SN572P , TRW GDB 3273S и GDB 3273, Brembo P 56 045, Ate 13.0460-5880.2





    Протачиваем: внешний диаметр диска, снимаем 2.8мм в радиусе (5.6мм в диаметре). Итого получаем диаметр диска равный 272мм, самый оптимальный диаметр с запасом для суппортов от ская именно.
    Для суппортов от максимы диаметр должен быть 280мм.
