    Установка складывающихся электрозеркал на P11 (до рестайл)

    Обсуждение темы ТУТ

    Решил написать отчет по замене штатных боковых зеркал (с тросиками) на зеркала с электрорегулировкой и складыванием. Заказал зеркала от праворульной примеры. Сразу скажу что нужно сделать небольшую модернизацию (об этом позже). Для начала зеркала разбирал и чистил от пыли и т.д. Снимаем сначала накладку

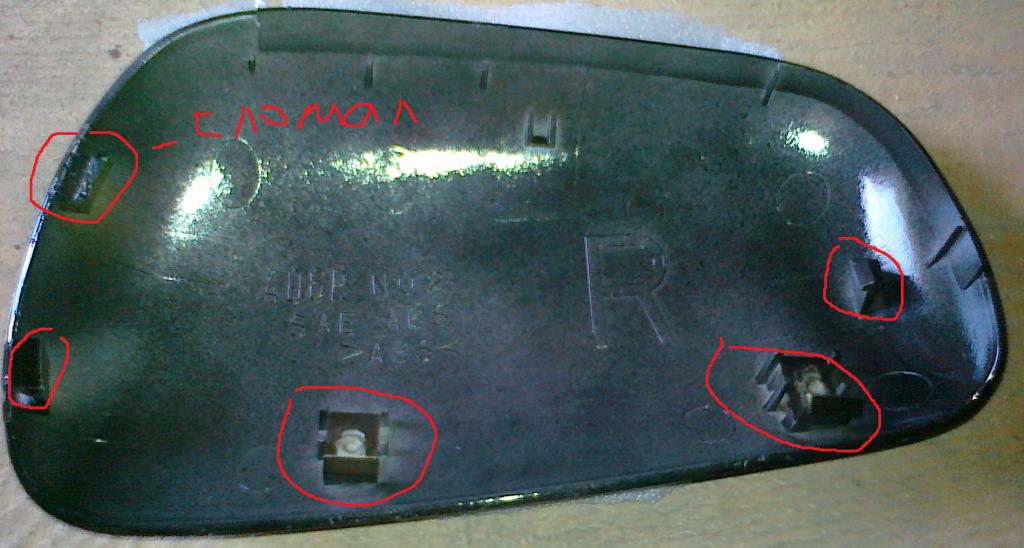

    Установка складывающихся электрозеркал на P11 (до рестайл)-9.jpg

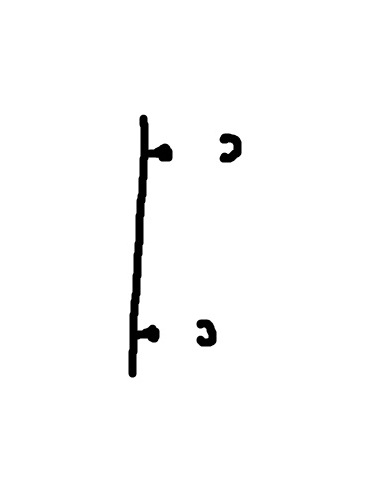

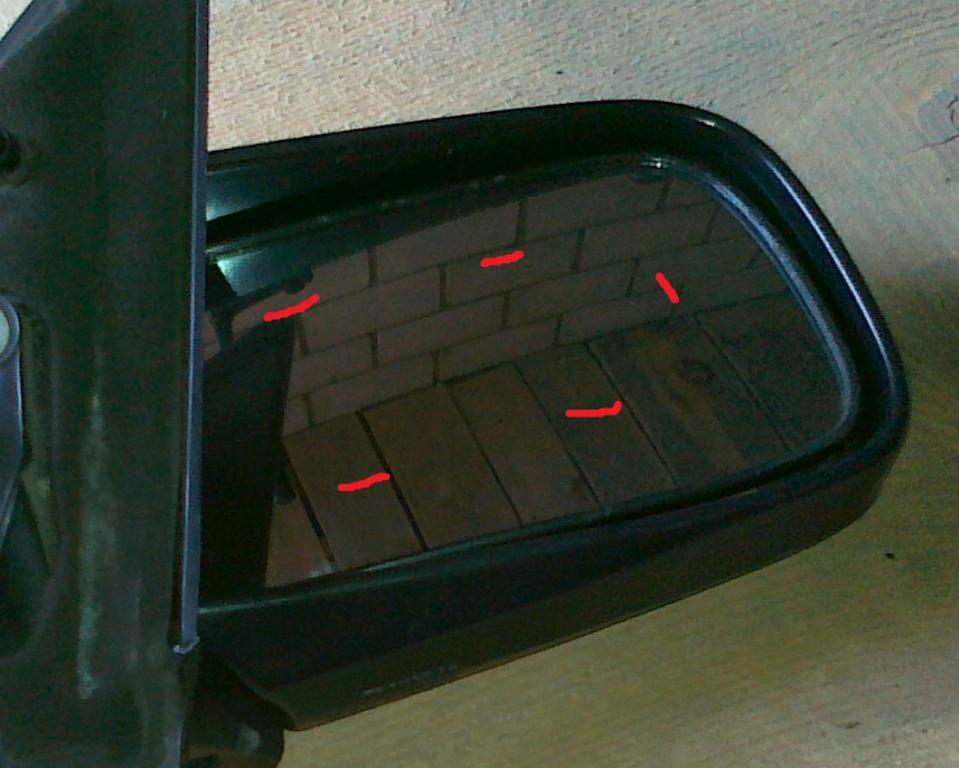

    Осторожнее чтоб не сломать защелки. Я по одной отломал справа и слева, но держится хорошо. Затем снимаем зеркальный элемент. Он тоже на защелках, но снять в принципе легко. Поддеть отверткой и тянуть вверх. На картинке система защелки, на фото расположение защелок (всего 5)
    Установка складывающихся электрозеркал на P11 (до рестайл)-7.jpgУстановка складывающихся электрозеркал на P11 (до рестайл)-8.jpg

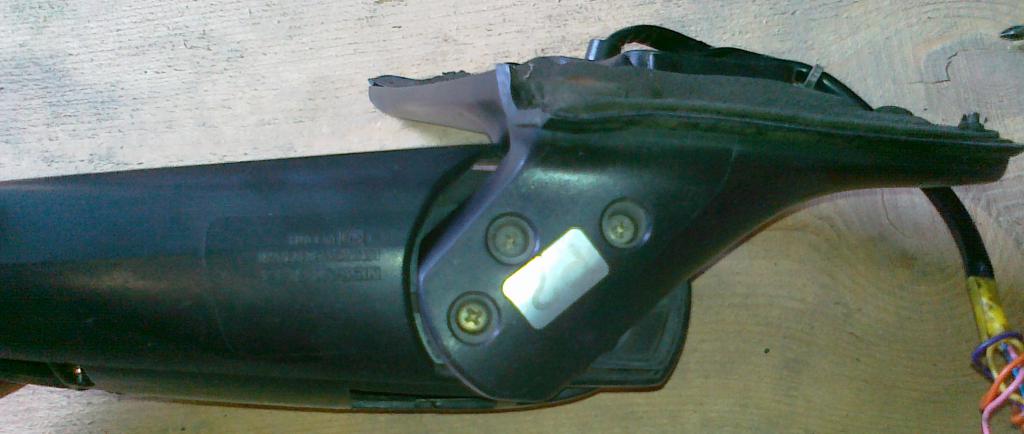

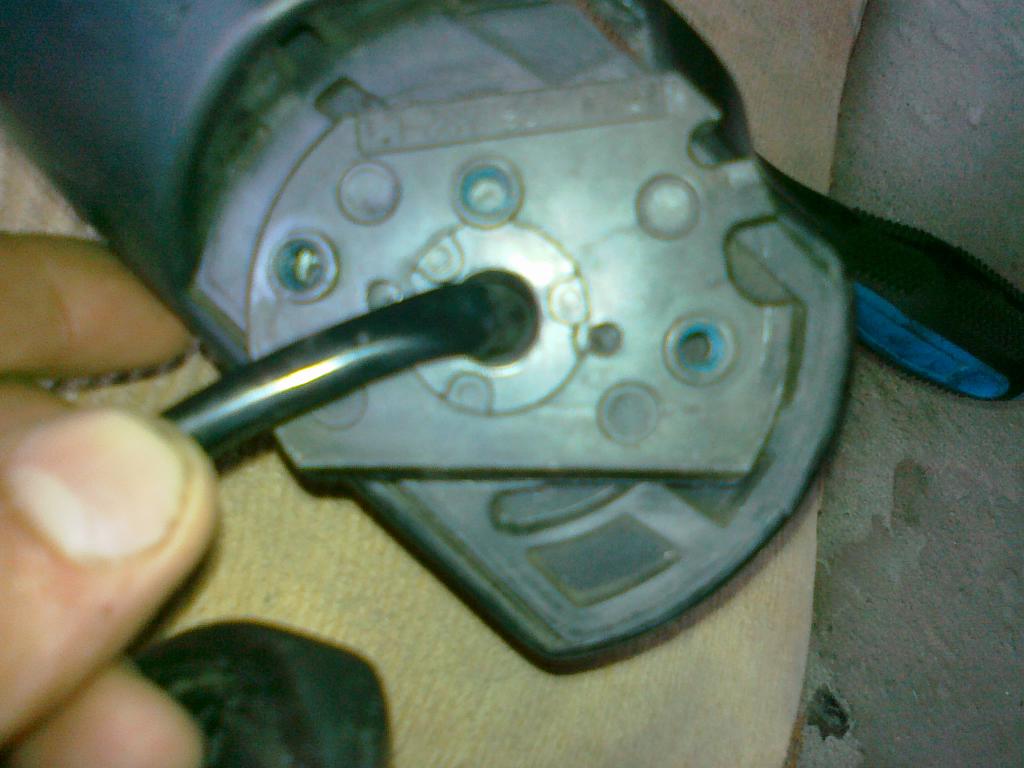

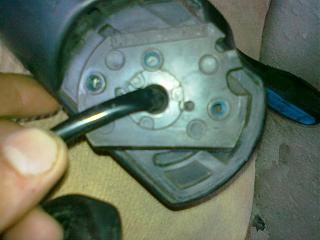

    Откручиваем поворотную площадку от корпуса.
    Установка складывающихся электрозеркал на P11 (до рестайл)-5.jpgУстановка складывающихся электрозеркал на P11 (до рестайл)-6.jpg



    Под ней увидим еще один винтик. Затем откручиваем механизм регулировки зеркал и корпус этого механизма. И вытаскиваем все из корпуса зеркала. Чистим если нужно.

    У меня зеркала не хотели складываться и раскладываться нормально. Как будто их держало что-то. Когда разобрал механизм то понял в чем дело.

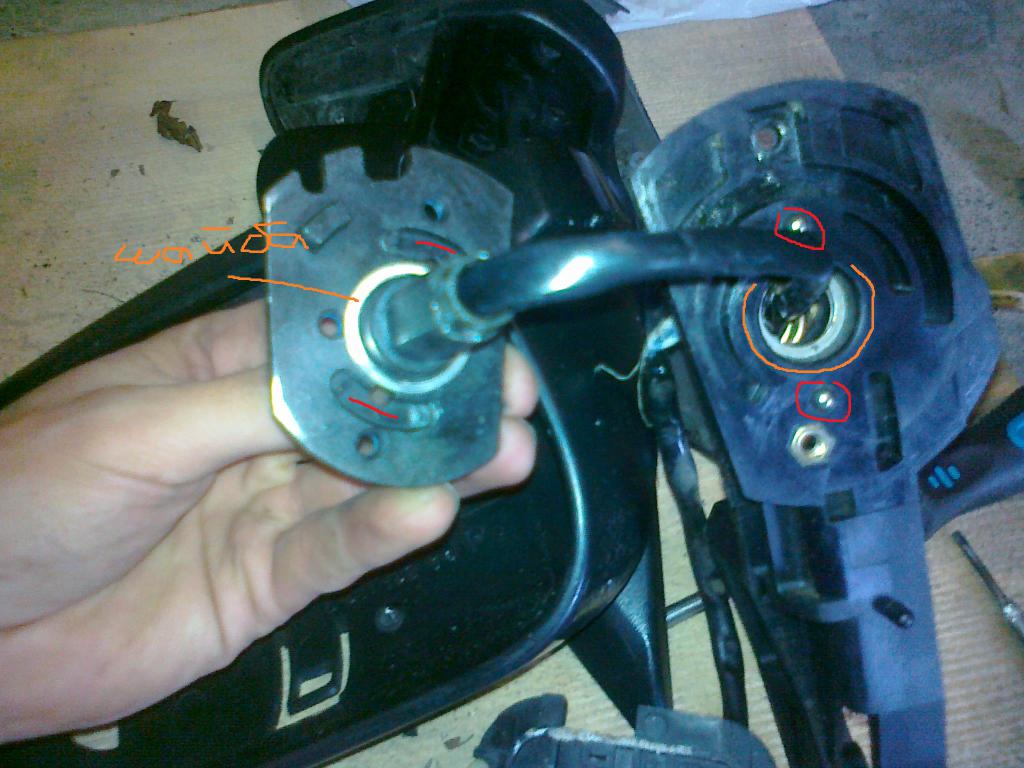

    Установка складывающихся электрозеркал на P11 (до рестайл)-3.jpg

    На фото видно, что есть два шарика , которые бегают в канавках (отмечено красным). Один шарик заклинило. Выташил с помощью магнита и какой-то матери, смазал графитной смазкой. Далее видим что есть шайба тонкая. Так вот от времени она стала совсем тонкой да и протерла небольшую канавку (отмечено оранжевым). Поэтому поворотная площадка терлась о корпус создавая большое усилие. Под эту шайбу я подложил еще одну чтобы сделать зазор больше (щайбу разрезал, т.к. выпаивать все провода мне совсем не хотелось.)

    На этом почти все, но не торопитесь собирать правое зеркало. Когда я его уже поставил, то в него было видно лишь самый край авто. А это не есть айс. Поэтому я разобрал его снова. Там есть канавка и упор.
    Установка складывающихся электрозеркал на P11 (до рестайл)-4.jpg


    На фото отмечено куда становится упор при разложеном и сложенном состоянии. Желтым отмечено желательное расположение упора. Я вырезал из полиуретана полоску и вложил в канавку чтобы стало как надо. Все собрал в обратном порядке, попутно покрасив накладки зеркал в нужный мне цвет. Теперь зеркала не заедают и раскладываются/складываются как положено.

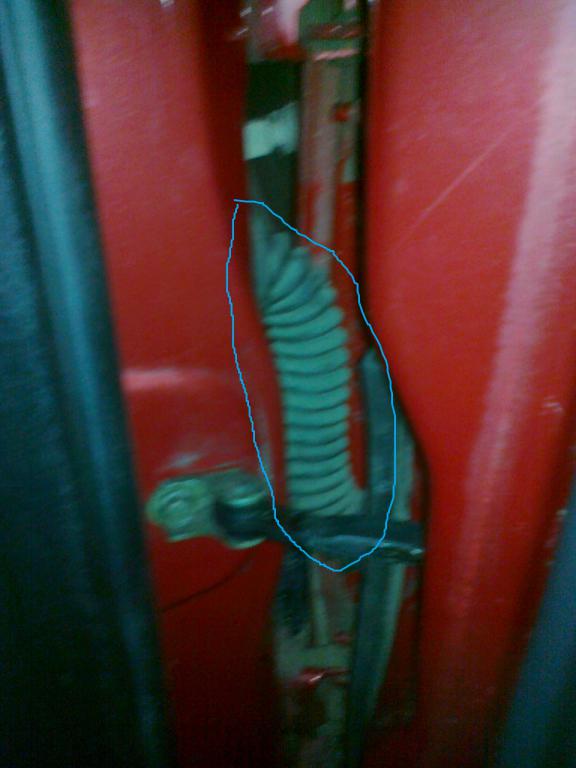

    Провода прокладывал через гофру дверей
    Установка складывающихся электрозеркал на P11 (до рестайл)-2.jpg

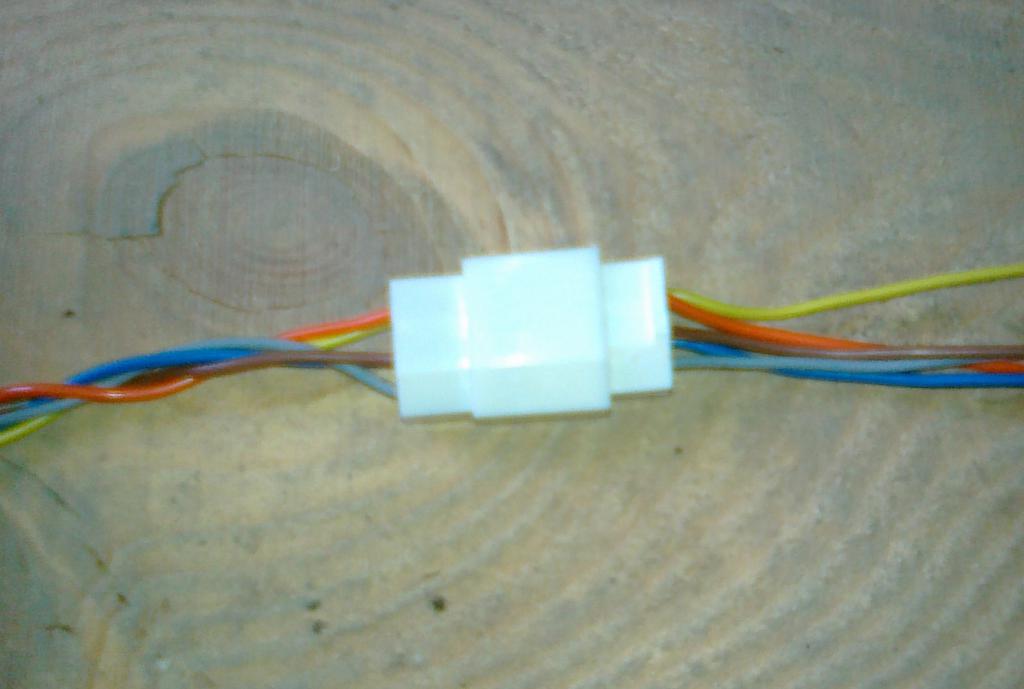

    Прокладывал вдоль усилителя под панелью. Провода желательно разноцветные. Фишки папа/мама купил в автомагазине как раз на 5 проводов.
    Установка складывающихся электрозеркал на P11 (до рестайл)-1.jpg


    С правой двери провода продел в силиконовую трубку чтоб лучше было протягивать.


    Блок управления брал от Примеры P12. Она выглядит лучше и есть подсветка.
    Провода на блоке: красный на + подсветки приборной панели; Розовый "+" АКБ; черный "-" ; сиреневый общий на два зеркала (управление) ; 2 желтых (управление) на правое и левое зеркало; 2 синих (управление) правое и левое зеркало; зеленый - складывание; салатовый - раскладывание.
    Провода на зеркале : Оранжевый и розовый складывание/раскладывание; синий, желтый и сиреневый управление.
    Вроде всё. Если будут вопросы пишите я отвечу.
