    Установка мультируля (кнопок на руль) вместо обычного руля Р11.

    Обсуждение темы ТУТ

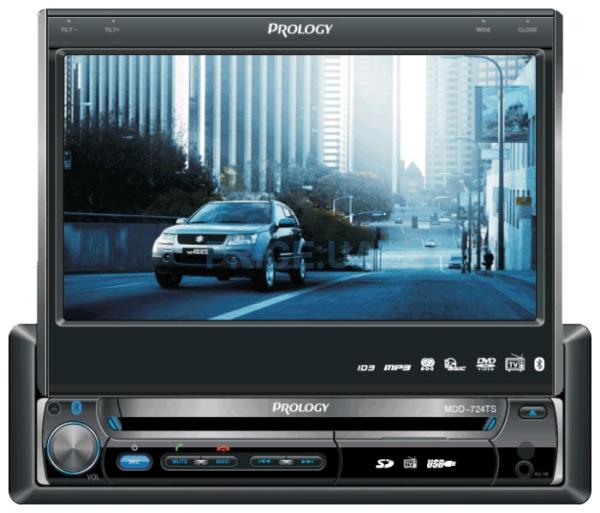

    Давно я мечтал о руле с кнопками, так как заменил магнитолу на Prology MDD-724TS
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-prology_mdd_724ts_1.jpg

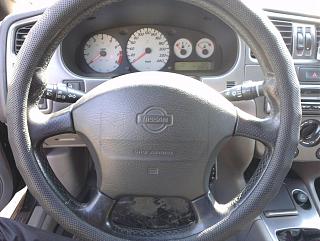

    В нее можно подключать штатные кнопки на руле. Но чтобы поставить кнопки на руль вот такой как у меня был.....нужно поменять именно сам руль
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-loxo0vtcksa.jpg

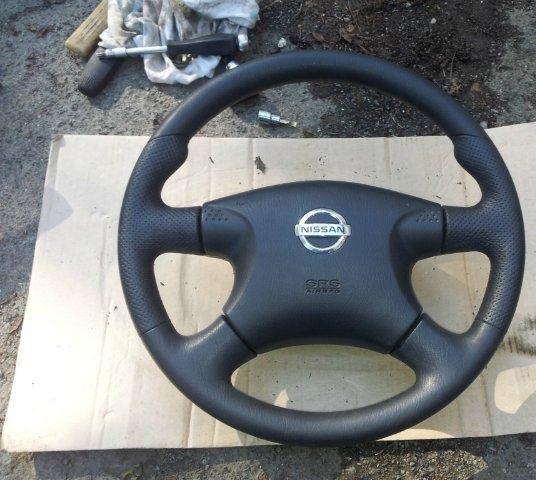

    Был заказан руль из японии, аналог руля от Р11-144 рестайлинга, в него и встают штатные кнопки на руль.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-jwyq-jladu0.jpg

    Так же надо докупить кнопки на руль + клемку к ним.

    Еще нам понадобится новый шлейф AIRBAG так как в нем должны быть еще 3 провода под кнопки, а в штатном шлейфе всего 3 провода (сигнал и 2 на подушку). Сразу переделываем клему под сигнал, белый провод.

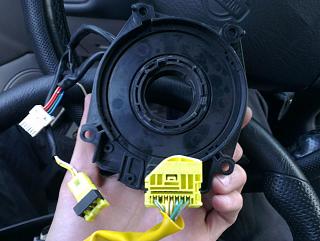

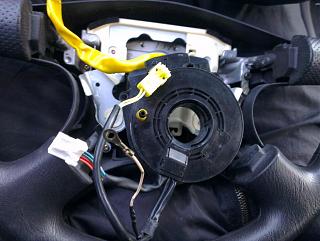

    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-16.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-15.jpg

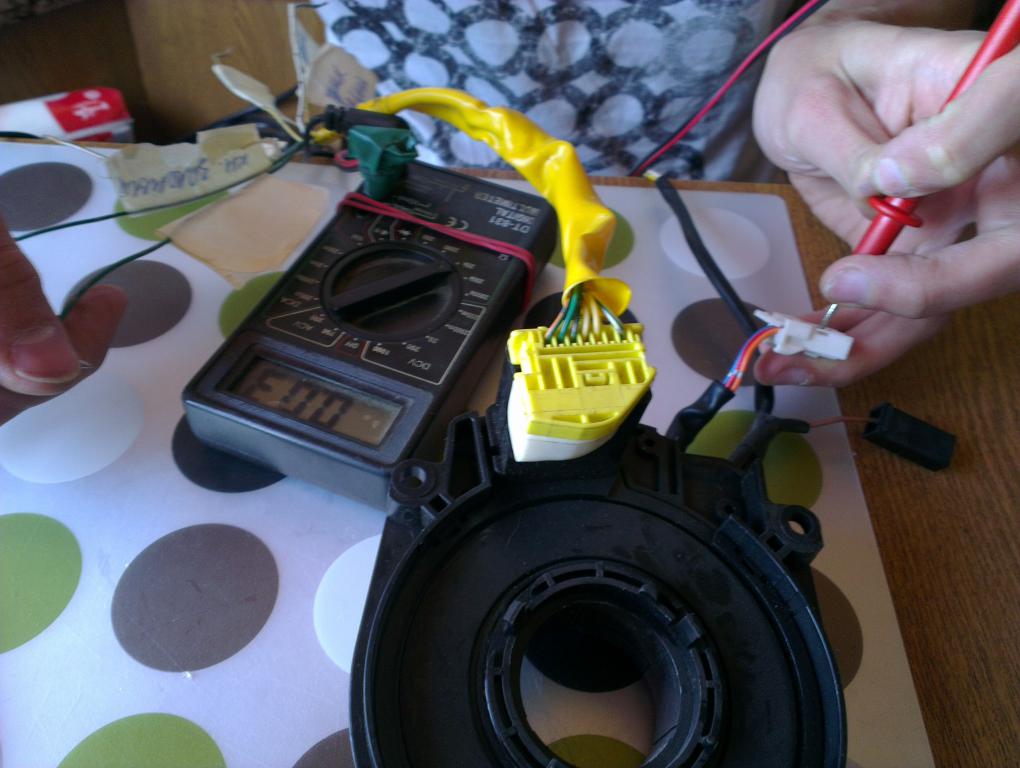

    Дома прозвонил провода все, чтобы понять какой провод куда идет. и подписал их наклейками.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-13.jpg

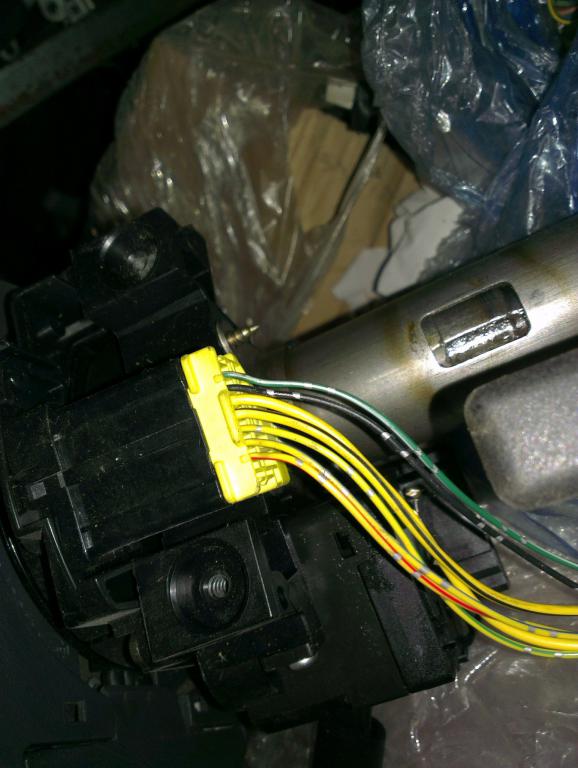

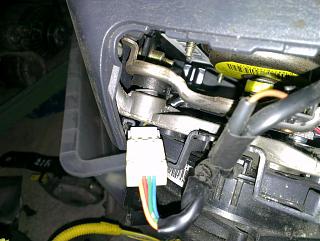

    Так выглядит оригинал шлейф и клема на штатном руле от рестайлинга. А так же как идут цвета проводов к кнопкам.
    Вход-выход: синий->красный, зеленый->желтый, красный->синий.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-12.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-11.jpg

    Отключите аккумулятор.

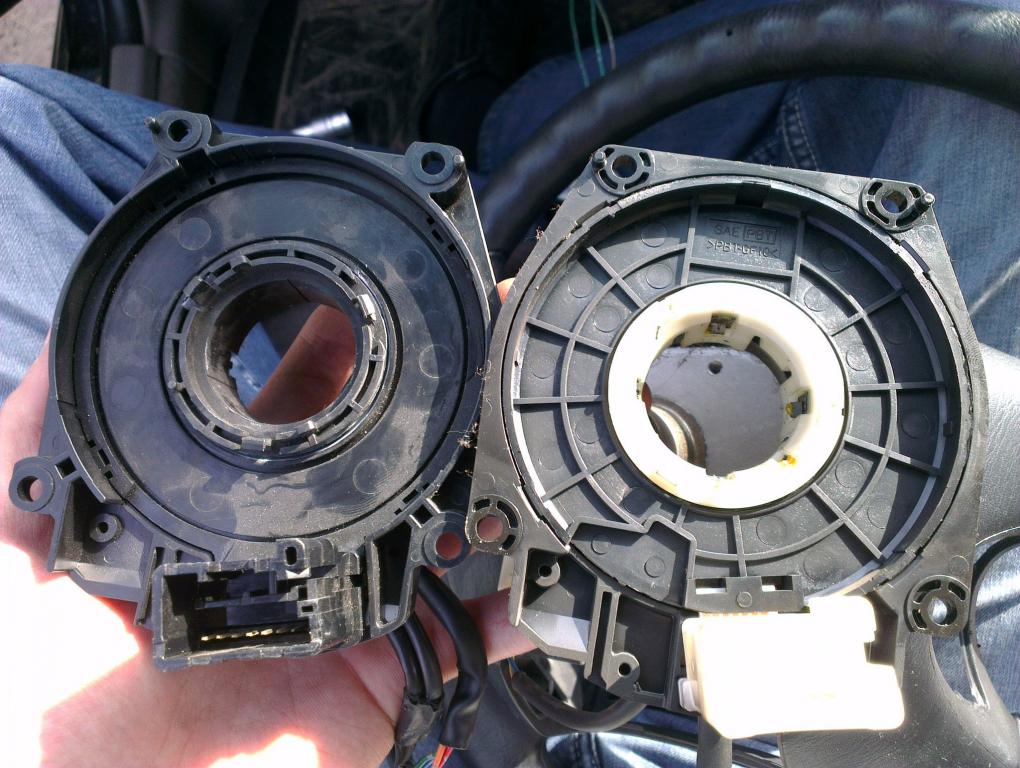

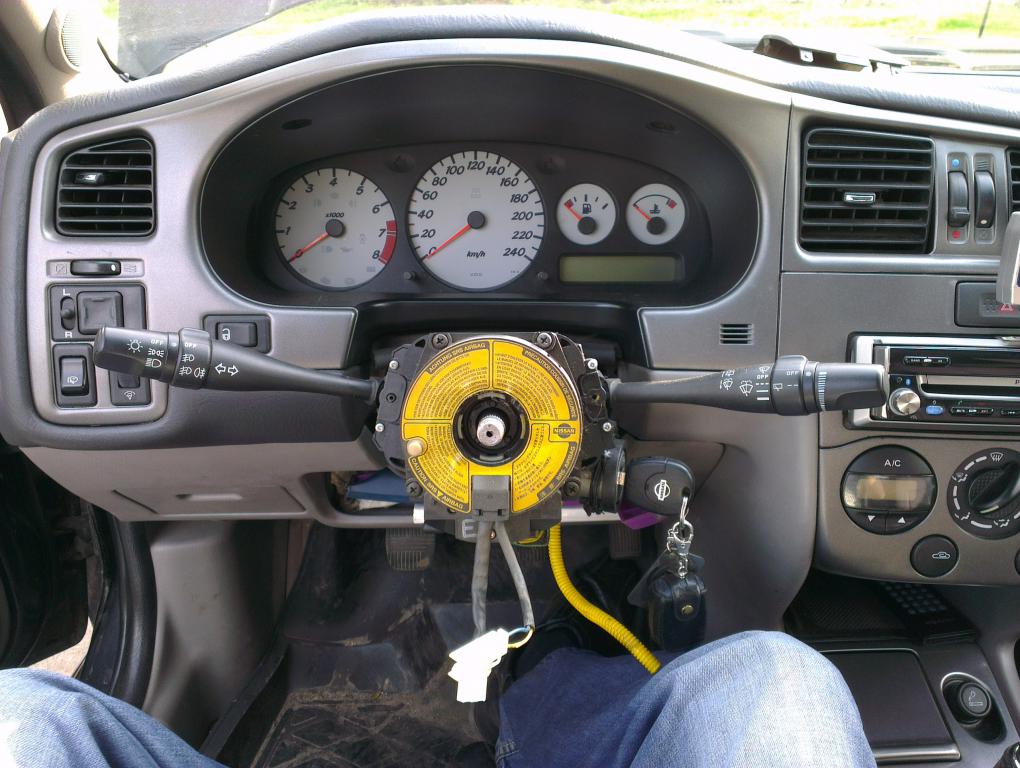

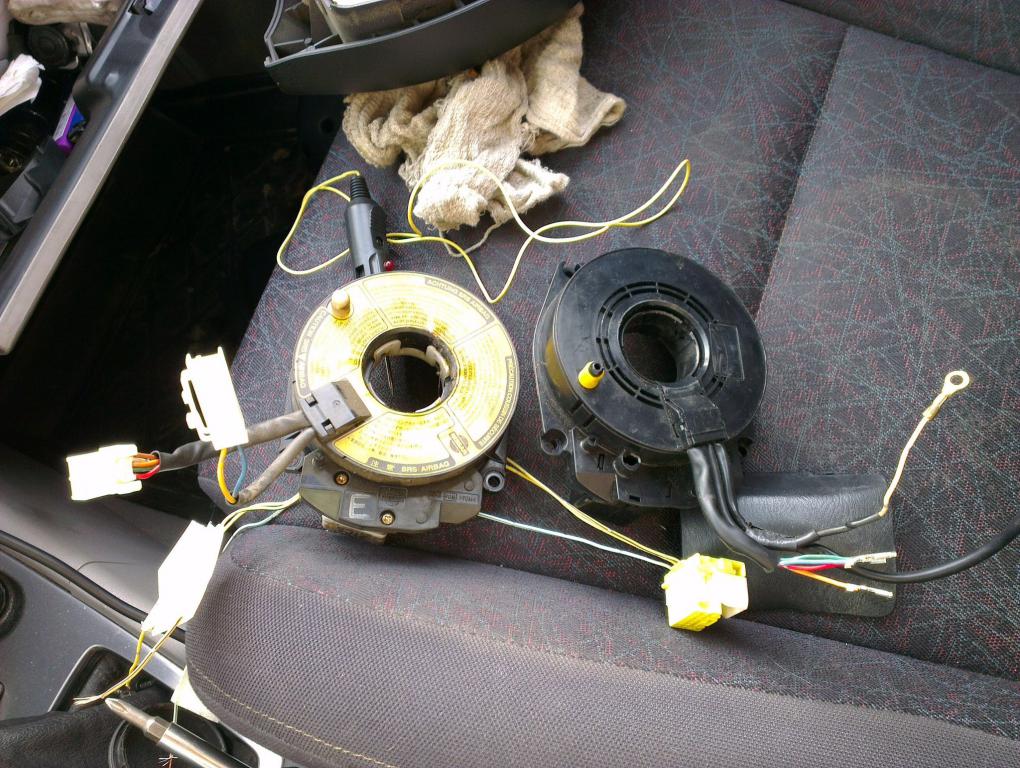

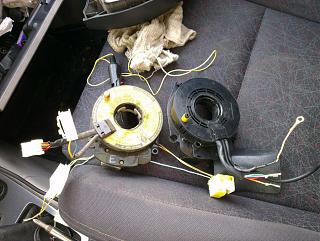

    Вот так выглядят шлейфы, тот что с желтой наклейкой штатный мой. А черный это новый шлейф под кнопки на руль.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-1.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-5.jpg
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-6.jpg

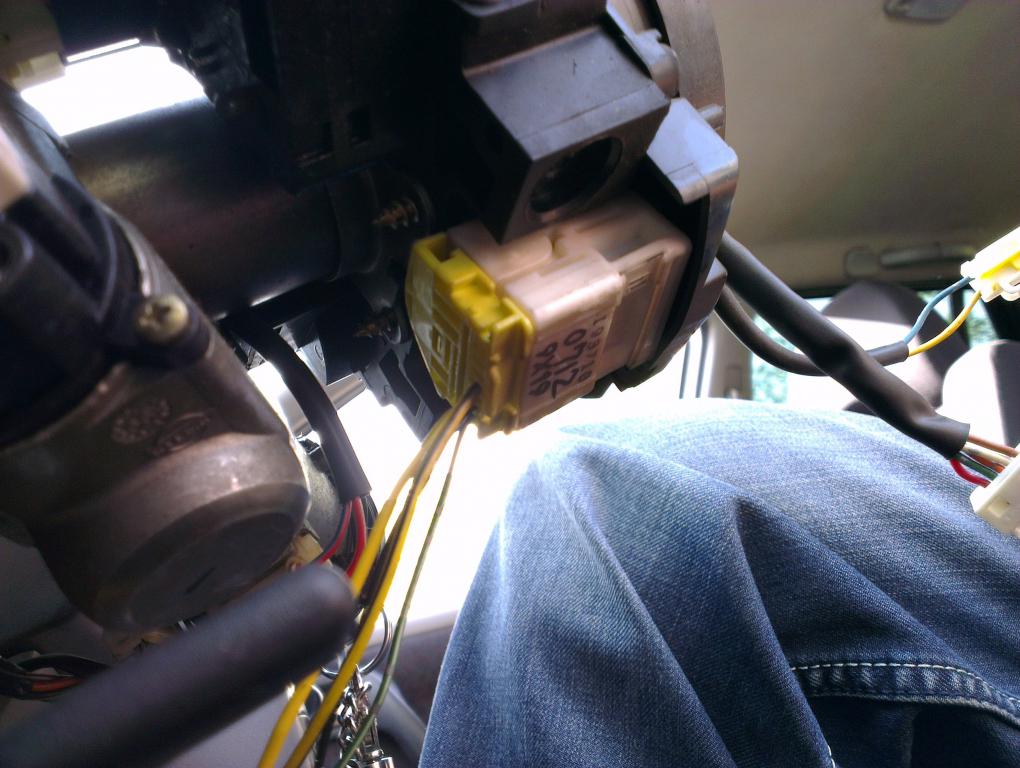

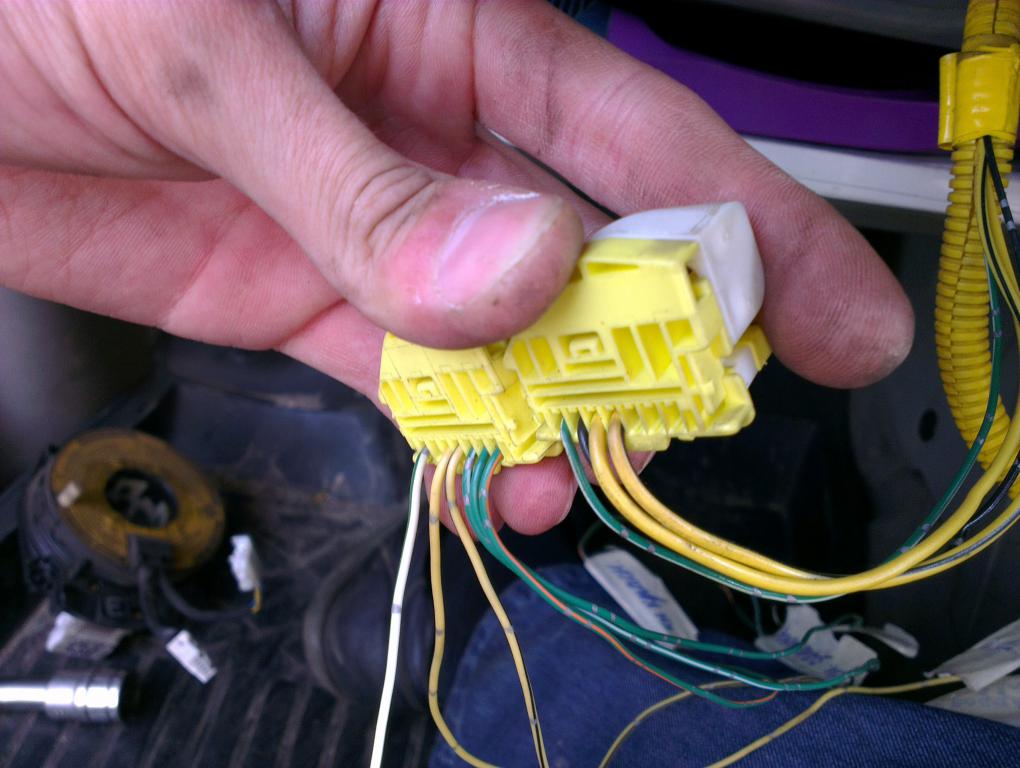

    Сняв шлейф я понял что мне повезло, у меня стоял уже шлейф от рестайлинга, и клема такая же, а на дорестайле другая клема совсем, тогда пришлось бы резать провода и соединять с новым шлейфом. А тут я просто разобрал клему и вставил 3 дополнительных провода на кнопки, проводка осталось штатной не резаной.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-2.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-3.jpg

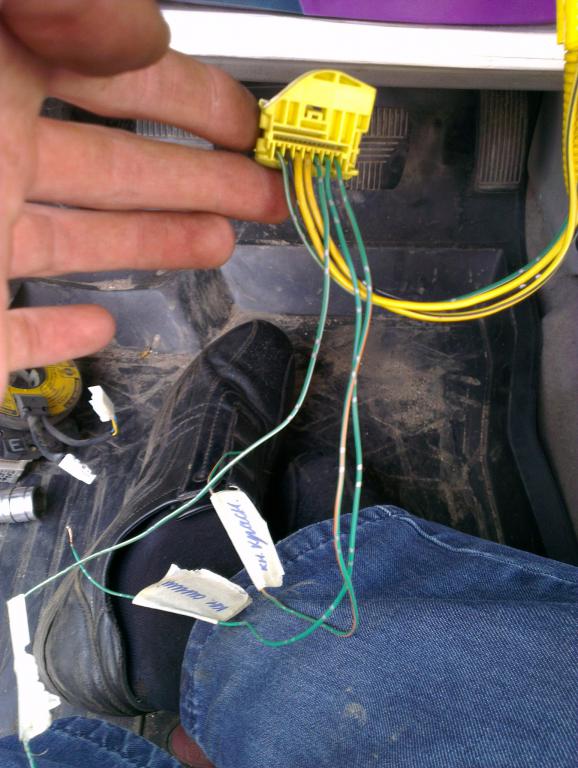

    Тут уже добавил 3 провода кнопок в штатную клему.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-4.jpg

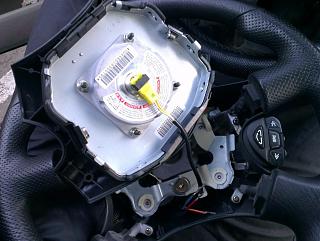

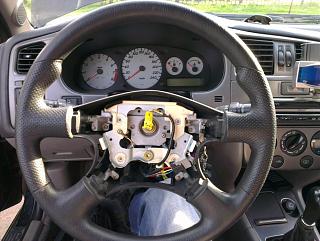

    Теперь ставим новый шлейф (чтобы шлейф встал ровно, нужно выяснить среднее положение, крутим его до конца право, и потом до конца влево, получаем 7 оборотов, значит делаем 3.5 оборота от края, и ставим руль, чтобы не оборвать дорожки шлейфа внутри), и ставим руль. Клема подушки на дорестайловом руле другая нежели тут.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-8.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-14.jpg

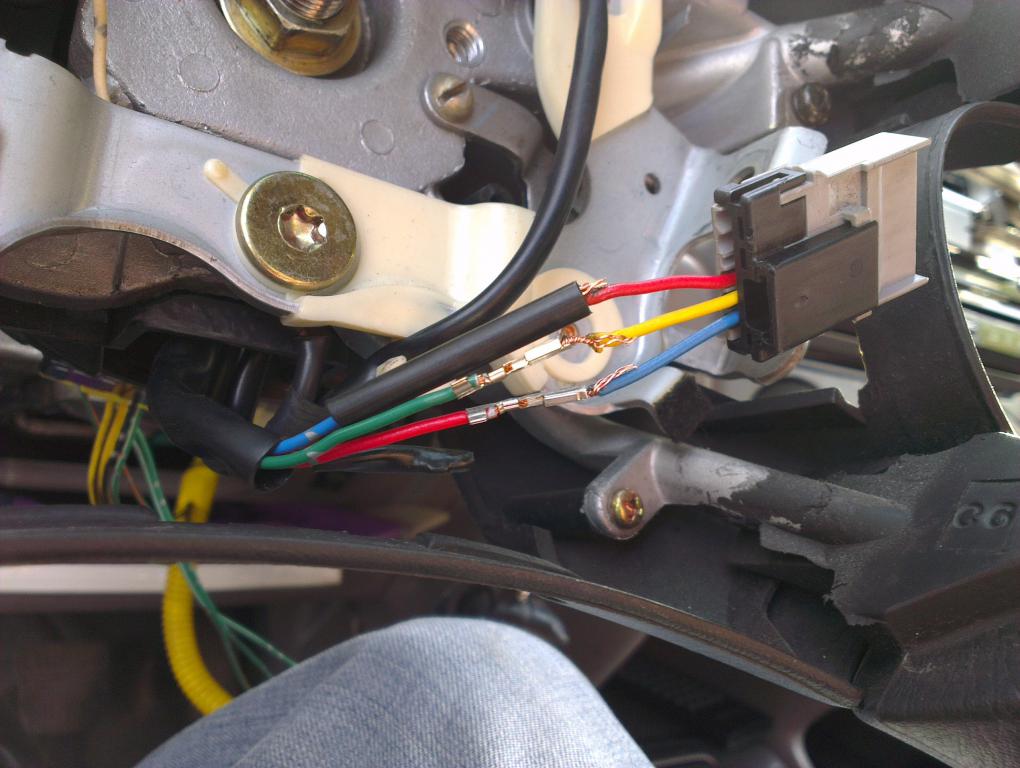

    Теперь подключаем кнопки на руль. И потом подключаем их к магнитоле по инструкции.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-7.jpg

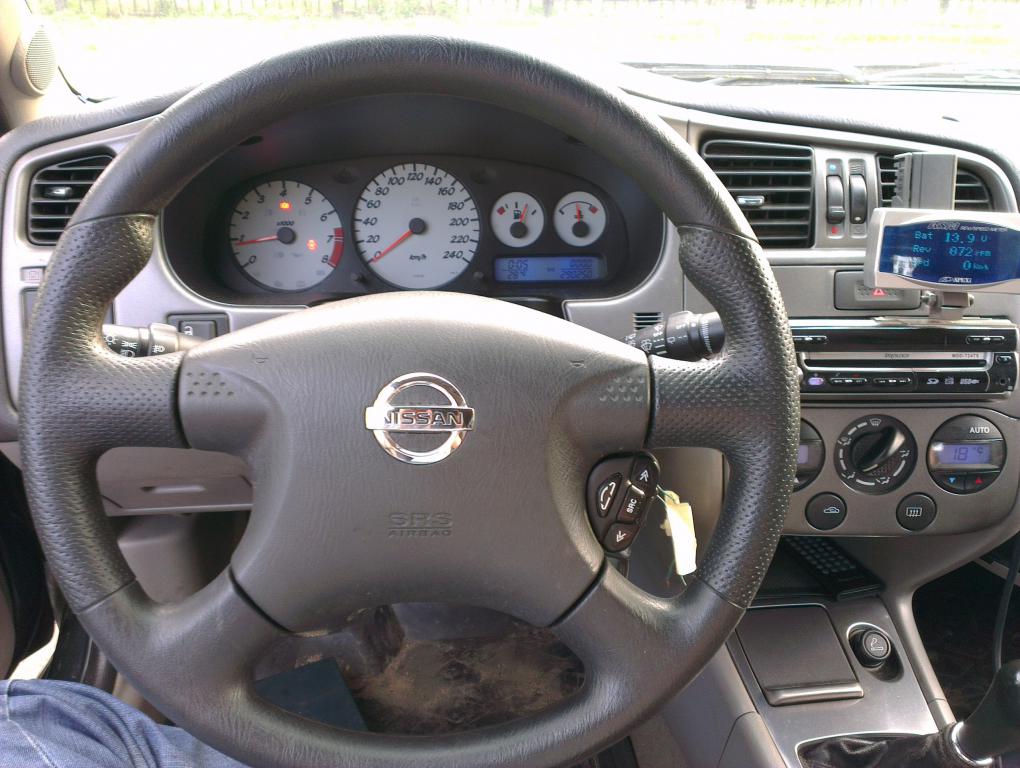

    Все затягиваем, ставим подушку, включаем аккумулятор, и заводим машину....как видим, ошибка не горит значит все подсоединено правильно и работает.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-10.jpg

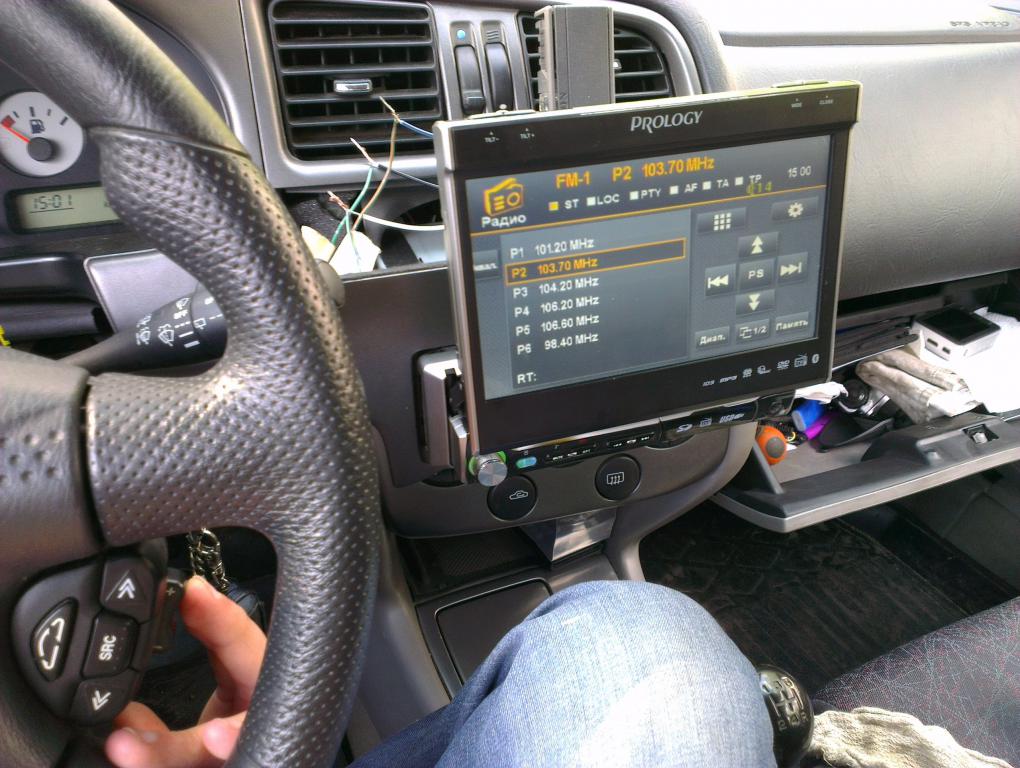

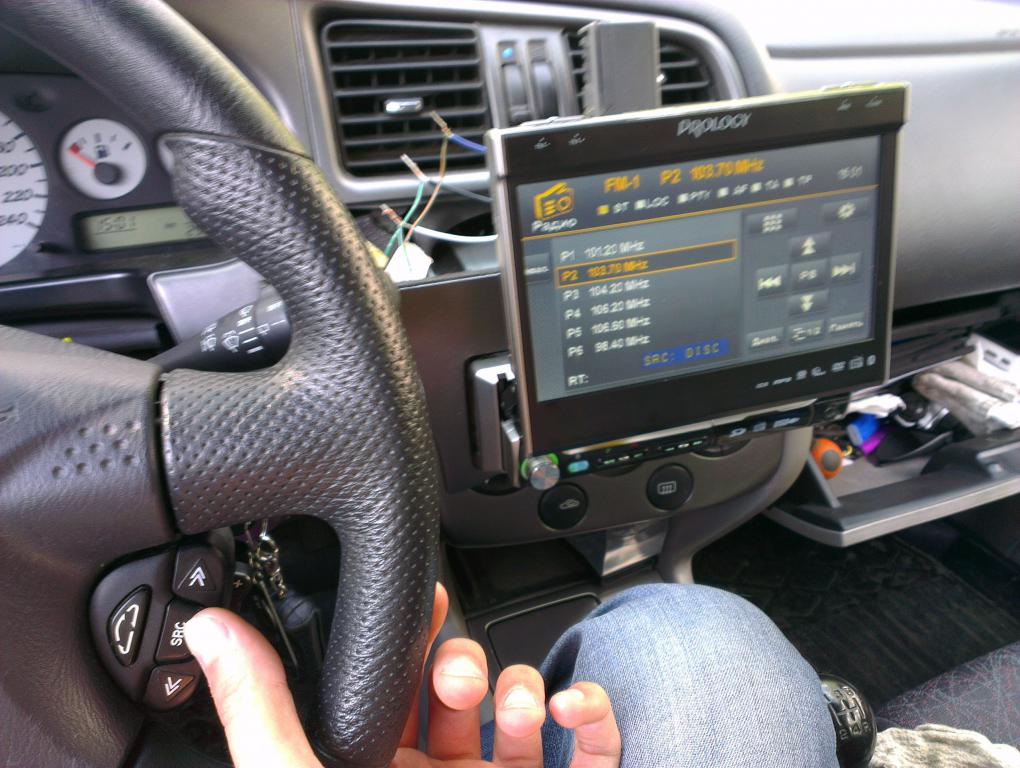

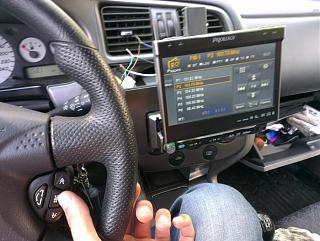

    Смотрите на монитор, нажимаю кнопку, выполняется команда...все четко.
    Установка мультируля (кнопок на руль) вместо обычного руля Р11.-19.jpgУстановка мультируля (кнопок на руль) вместо обычного руля Р11.-20.jpg
    Последний раз редактировалось VOVANыч; 12.05.2013 в 20:53.
