    Lightbulb Фаркоп Р11 седан

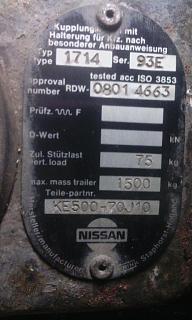

    Доброго времени суток! Появилась необходимость в установке тсу. По случаю приобрел себе фаркоп, как сказали стоял на р10 седан.Фаркоп Р11 седан-1.jpgЦена вопроса 2р.
    Т.к. предположив что база у р11 и р10, то и на мою должно подойти. Собравшись с мыслями пошел ставить и обнаружил что тсу совершенно не подходит ни по ширине, ни по толщине, ни по отверстиям крепления. Либо фаркопы на эти машины разные, либо продавец что-то перепутал! кстати на вид похож на родной. Придется пилить и варить!
    Для переделки нам потребуется: сварка, болгарка, ключи, набор головок и т.д. и т.п....

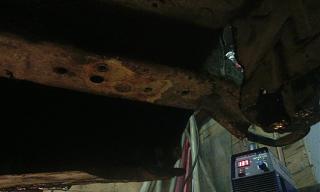

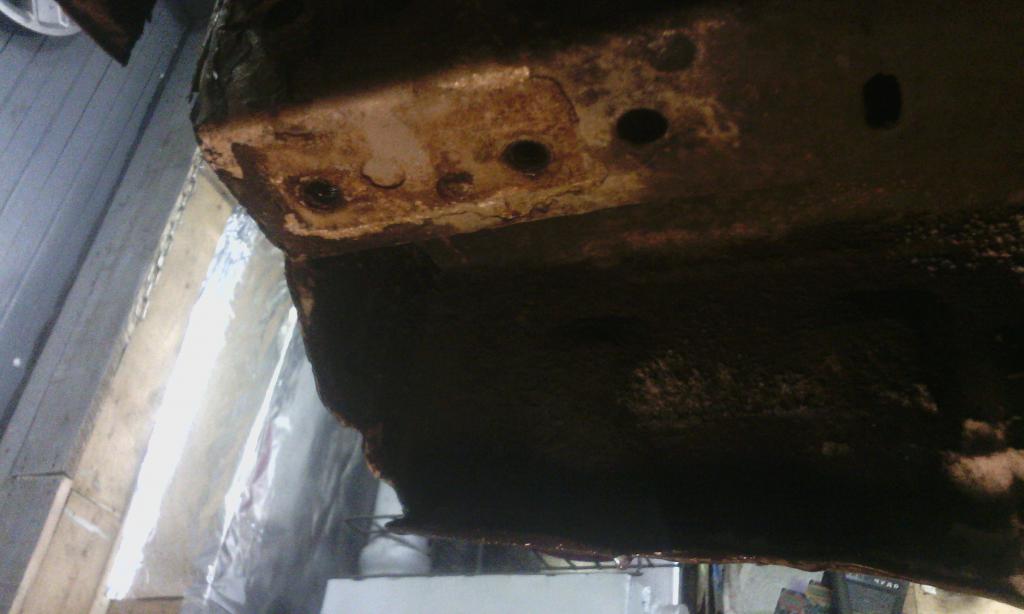

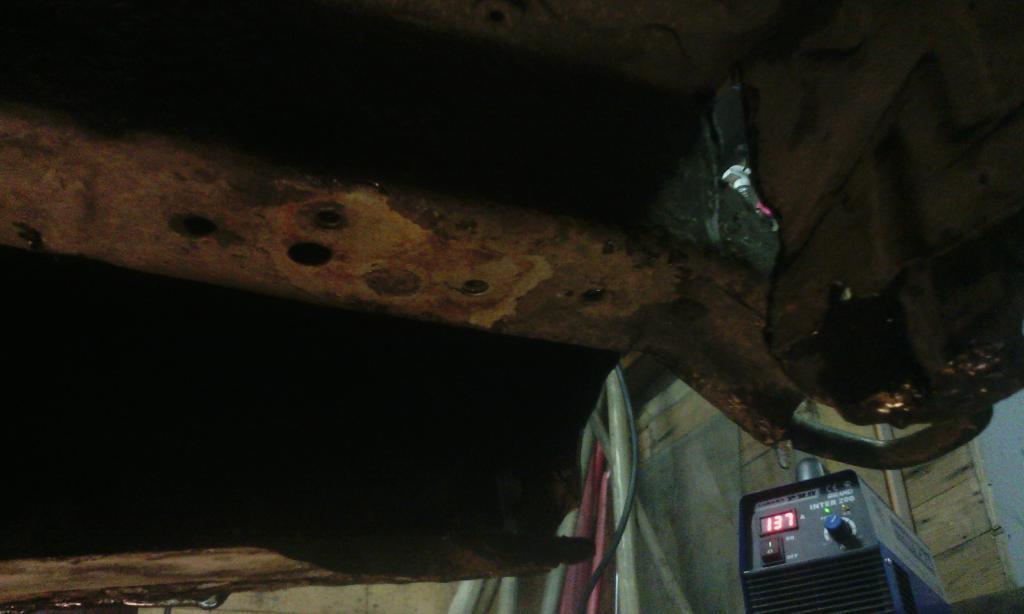

    1. Снимаем задний бампер, банку глушителя и его крепление, левую облицовку багажника (она на защелках) и левое буксировочное ухо(три болта, это и есть левое место крепление тсу). Фоток этого нет, но думаю тут все просто, информации об этом полно на форуме. места крепления фаркопаФаркоп Р11 седан-2.jpgФаркоп Р11 седан-3.jpg

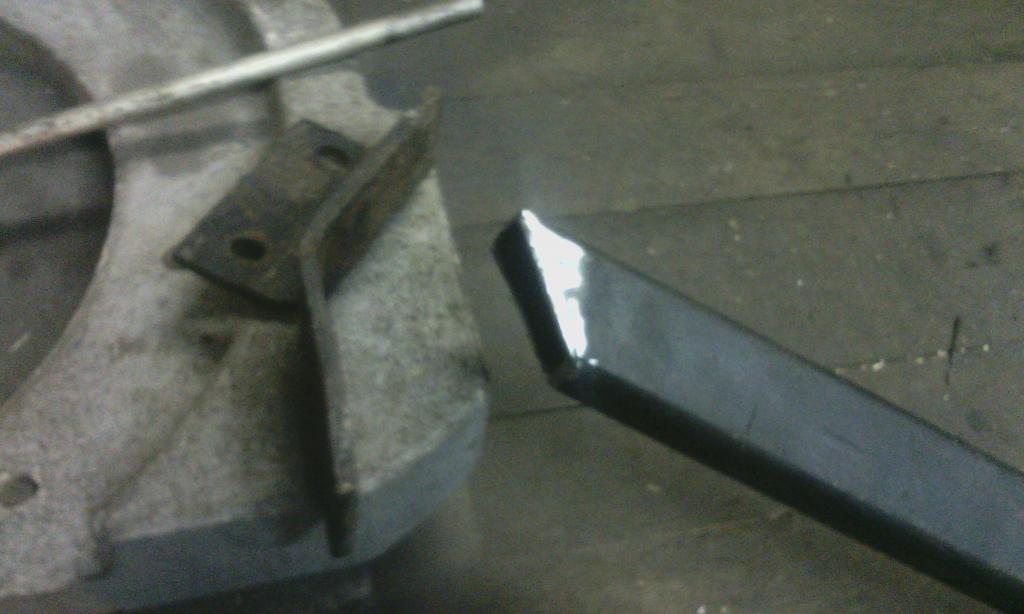

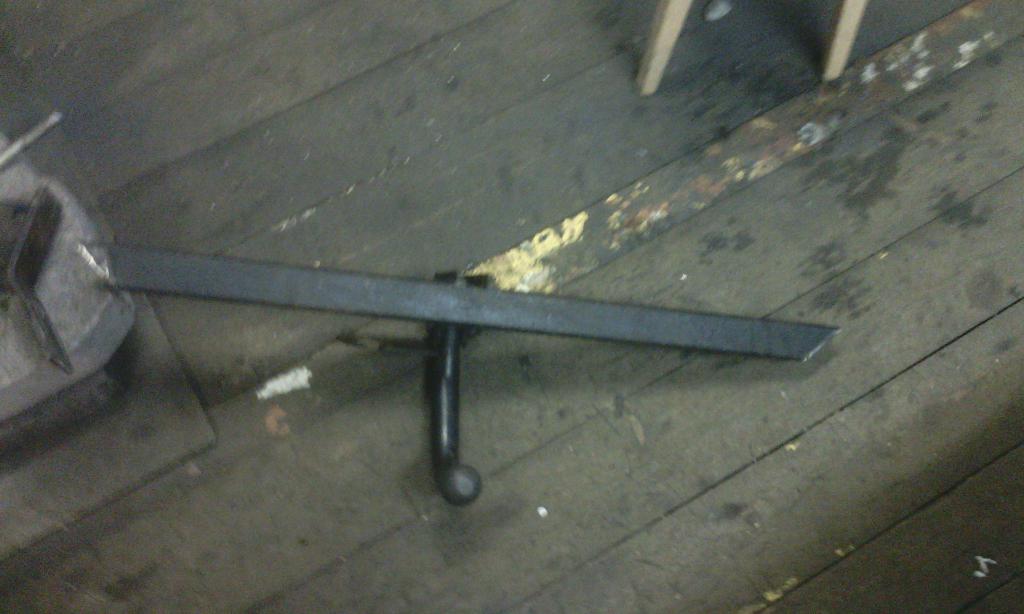

    2. Обрезаю уши крепления фаркопаФаркоп Р11 седан-7.jpgФаркоп Р11 седан-8.jpg К сожалению фото купленного фаркопа не сделал, но думаю будет понятно как он выглядел первоначально.

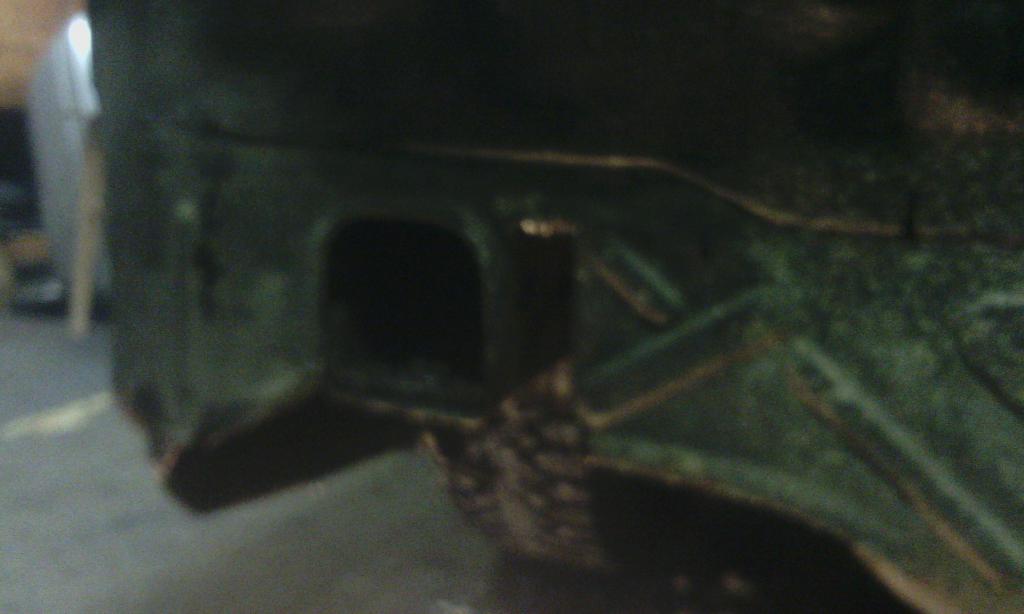

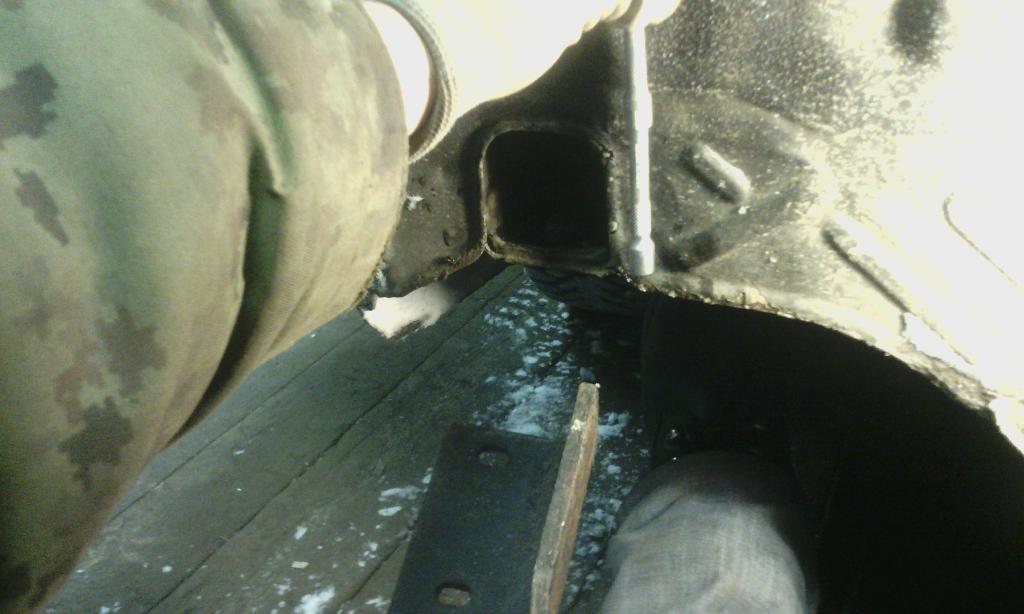

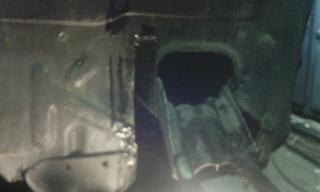

    3.Делаем прорезь болгаркой в юбке кузова по лонжерону до днища на толщину крепления с левой и правой стороны. Фаркоп Р11 седан-4.jpgФаркоп Р11 седан-5.jpgФаркоп Р11 седан-6.jpg

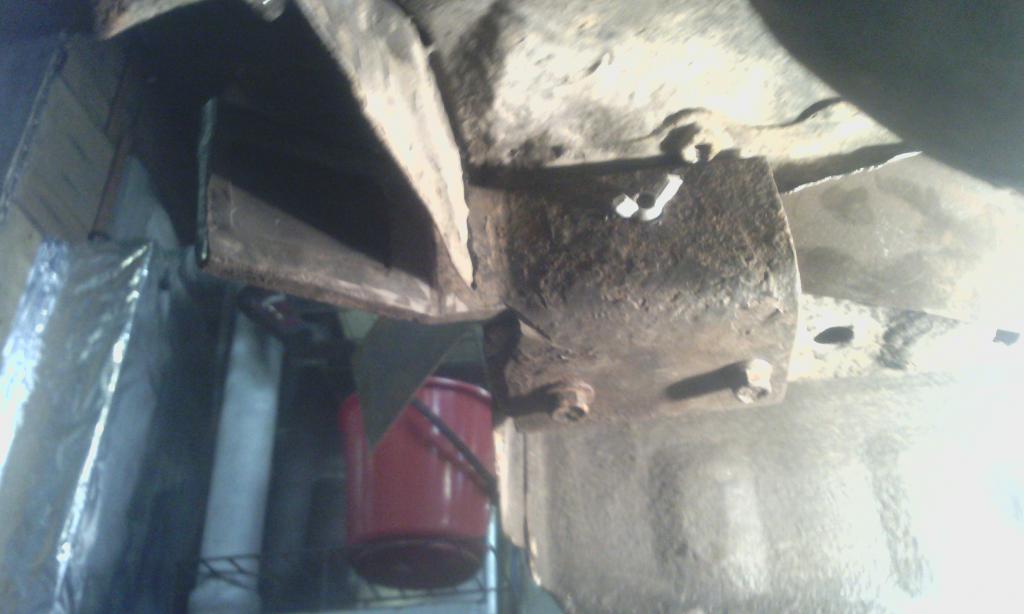

    4. левое крепление подошло по нижним двум отверстиям, а верхнее отверстие размечаем и сверлим сами. Фаркоп Р11 седан-11.jpgСРАЗУ СКАЖУ ЧТО ВСЕ ДЕЛАЛ ИСКЛЮЧИТЕЛЬНО ВЫМЕРЯЯ РУЛЕТКОЙ И ЛИНЕЙКОЙ! ВСЕ ОТВЕРСТИЯ КРЕПЛЕНИЙ ДЕЛАЙТЕ НА 1.5-2мм БОЛЬШЕ,тк сварка все равно немного уведет! Прикручиваем его сразу, но на время.

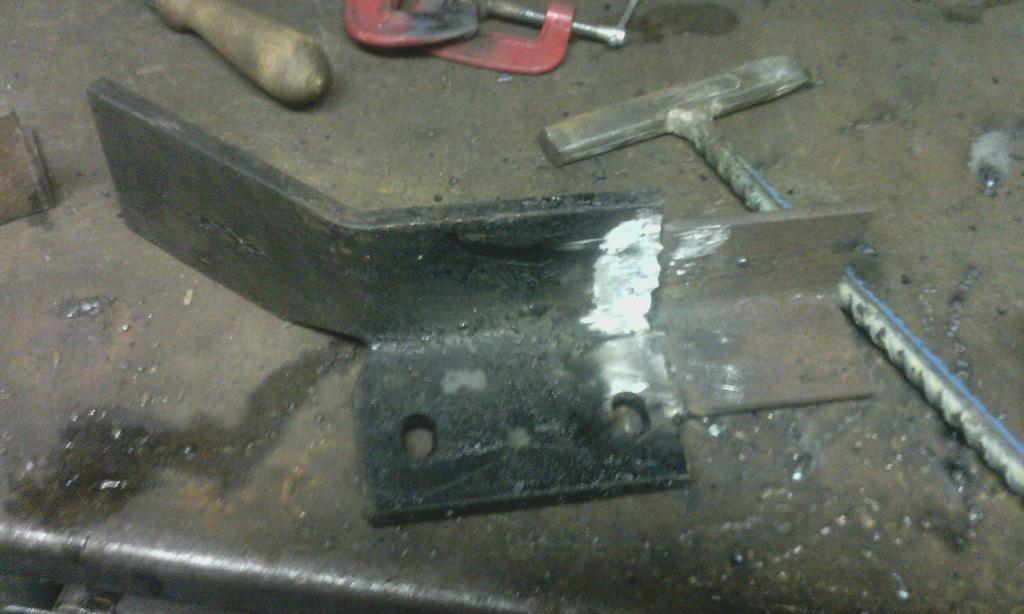

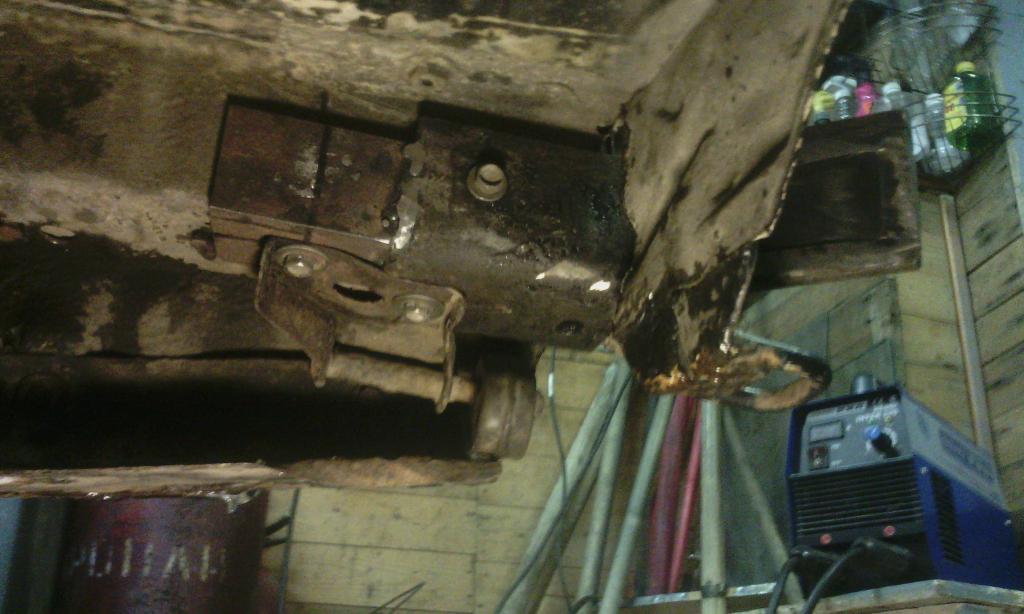

    5. правое крепление фаркопа удлиняем соответствующим уголком на длину немного большей крепления правой подвески глушителя. Фаркоп Р11 седан-9.jpgРазмечаем и делаем отверстия, используя крепление глушителя как шаблон. Прикручиваем его Фаркоп Р11 седан-10.jpg, но только на время! Верхнее отверстие крепления сверлим сами. (стараемся чтобы отверстие было просверлено через лонжерон и правое буксировочное, которое приварено к нему изнутри).
    6. расстояние между бампером и кузовом машины где то 6.5см, а на углах около 5см. Поэтому прямая основа тсу нам не подходит!
    - Берем размечаем центр машины и две ближайшие равно удаленные точки закругления кузова машины. ПРИ РАЗМЕТКЕ УЧИТЫВАЙТЕ,ЧТО ЛОНЖЕРОНЫ НЕ СИММЕТРИЧНЫ ПО КУЗОВУ.РАЗМЕЧАЙТЕ ПО ЗАМКУ БАГАЖНИКА!

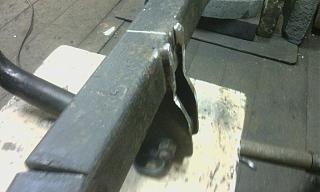

    Т.к. нам нужно чтобы фаркоп был как можно ближе к кузову, то срезаем немного заднее крепление крюкаФаркоп Р11 седан-12.jpg
    НА ВСЕХ СТАДИЯХ РАБОТЫ НЕ ЗАБЫВАЕМ ПРО ПОСТОЯННУЮ ПРИМЕРКУ ПРОДЕЛАННЫХ РАБОТ!(семь раз отмерь, а один или два или три ... отрежь)
    - прикладываем тсу к машине и размечаем центр и эти точки.

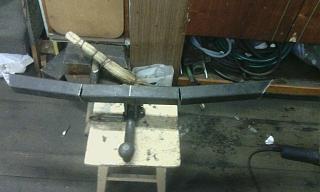

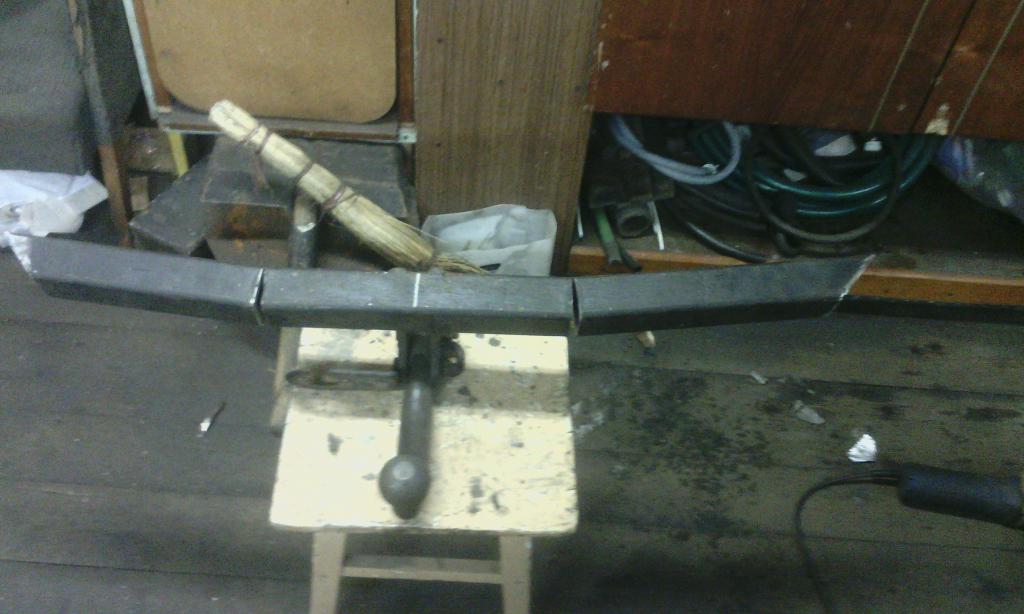

    - делаем болгаркой пропилы в фаркопе, оставляя заднюю стенку целой, и загибаем его по кузовуФаркоп Р11 седан-13.jpg
    7. Подготавливаем два куска прутка по 10см длиной чтобы они входили во внутрь квадратной трубы фаркопа.
    - Просим помощника или подкладыванием брусков прикладываем согнутый фаркоп к машине по нанесенным меткам.
    - Смотрим сколько см будет не хватать до левого и правого крепления тсу.
    - снимаем фаркоп и привариваем эти прутки внутри трубы так, что бы они торчали на то расстояние слева и справа которое вы замерили.

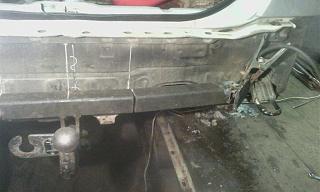

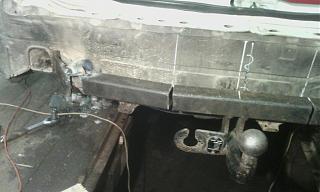

    - приварив их, обратно прикладываем фаркоп и прихватываем сваркой выступающие концы этих прутков и крепления тсуФаркоп Р11 седан-15.jpgФаркоп Р11 седан-14.jpg
    - усиляем места прихватки пластинами, приваренными сверху на фаркоп временно, чтобы конструкцию не утянуло при обварке.

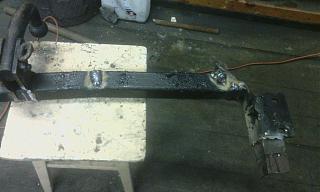

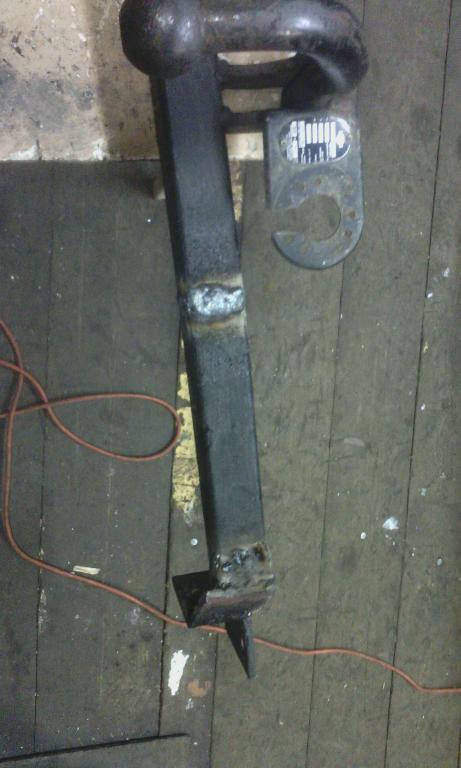

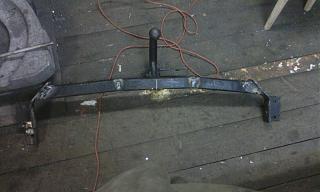

    8. -снимаем фаркоп и капитально все обвариваем начиная с прутков
    - обрезаем лишнее, зачищаем и прокрашиваем места сварки.

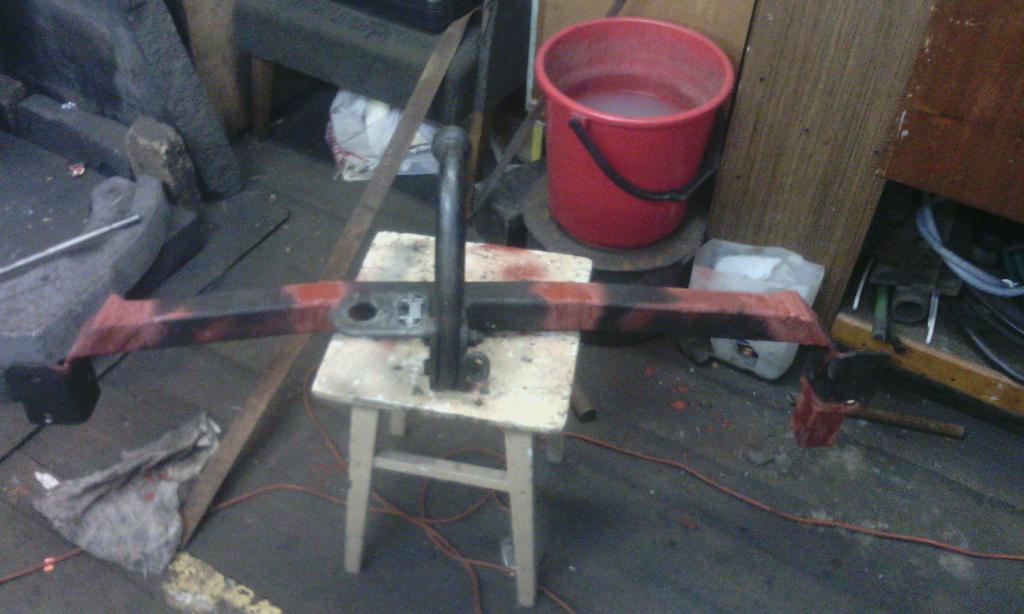

    Фаркоп Р11 седан-20.jpgФаркоп Р11 седан-18.jpgФаркоп Р11 седан-19.jpgФаркоп Р11 седан-17.jpg

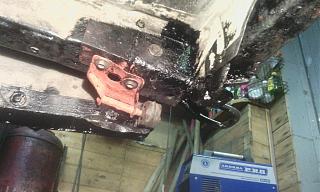

    9. Ставим фаркоп на место и затягиваем болты и гайки. для надежности я выступающие болты внутри лонжерона усилил гайками.Фаркоп Р11 седан-22.jpgФаркоп Р11 седан-21.jpg

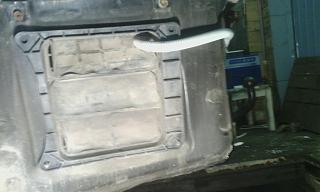

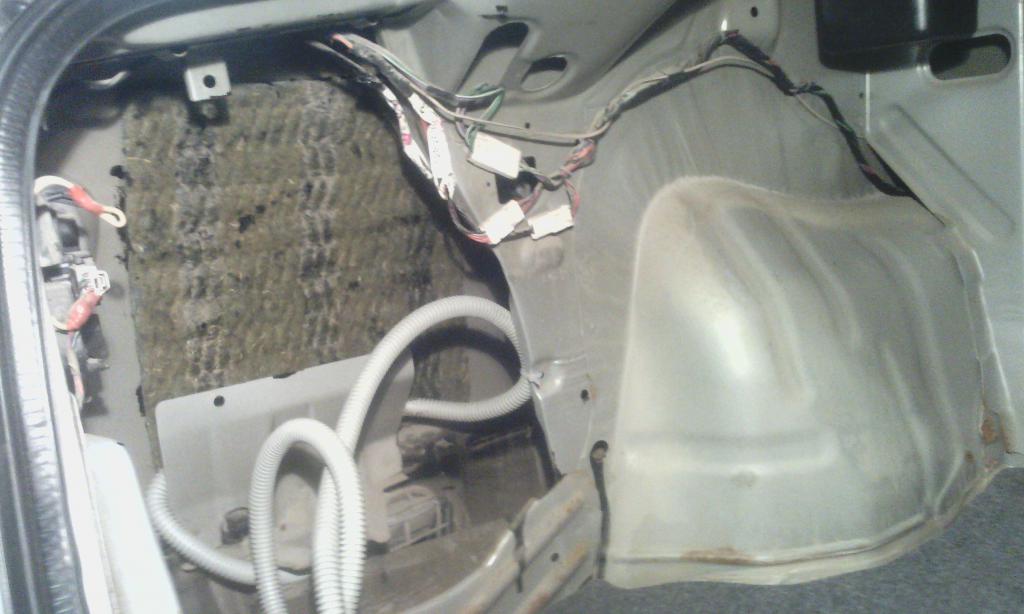

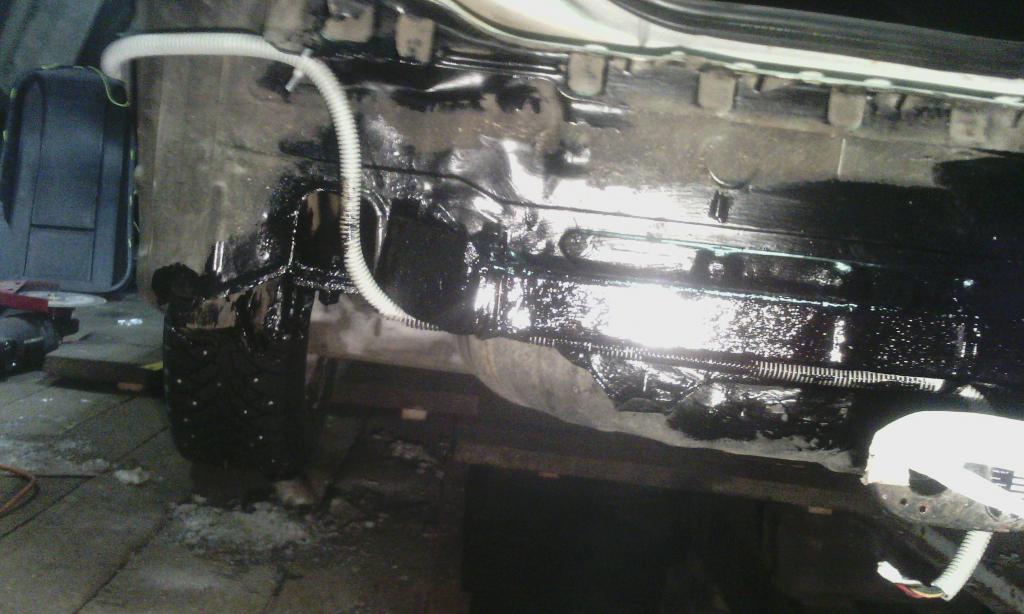

    10. проводим проводку для розетки через воздуховод под бамперомФаркоп Р11 седан-25.jpgФаркоп Р11 седан-26.jpgФаркоп Р11 седан-24.jpg

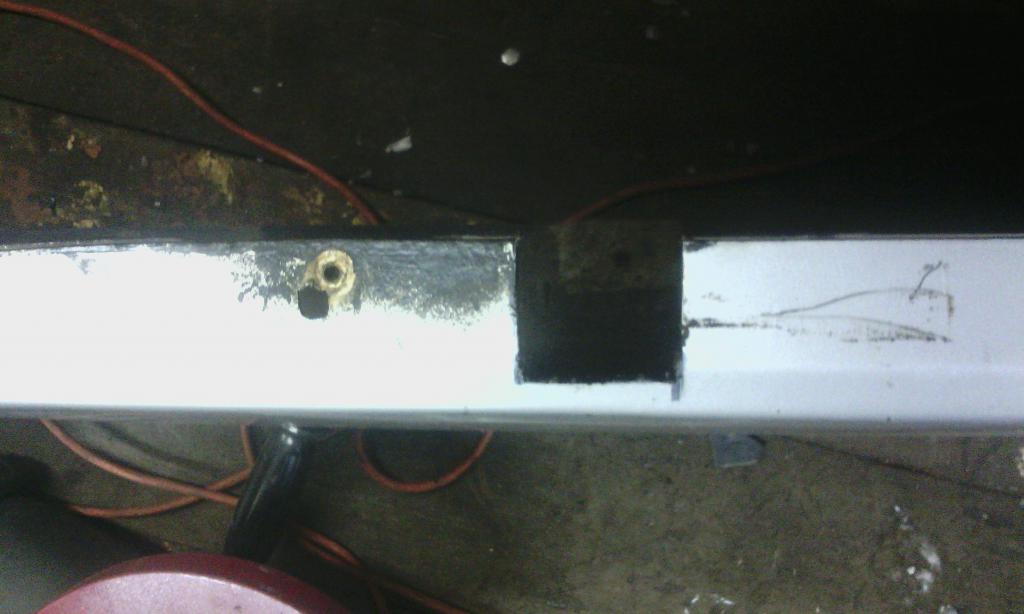

    11. прикладываем бампер и размечаем вырез в бампере.Фаркоп Р11 седан-23.jpg Без него, ни как!

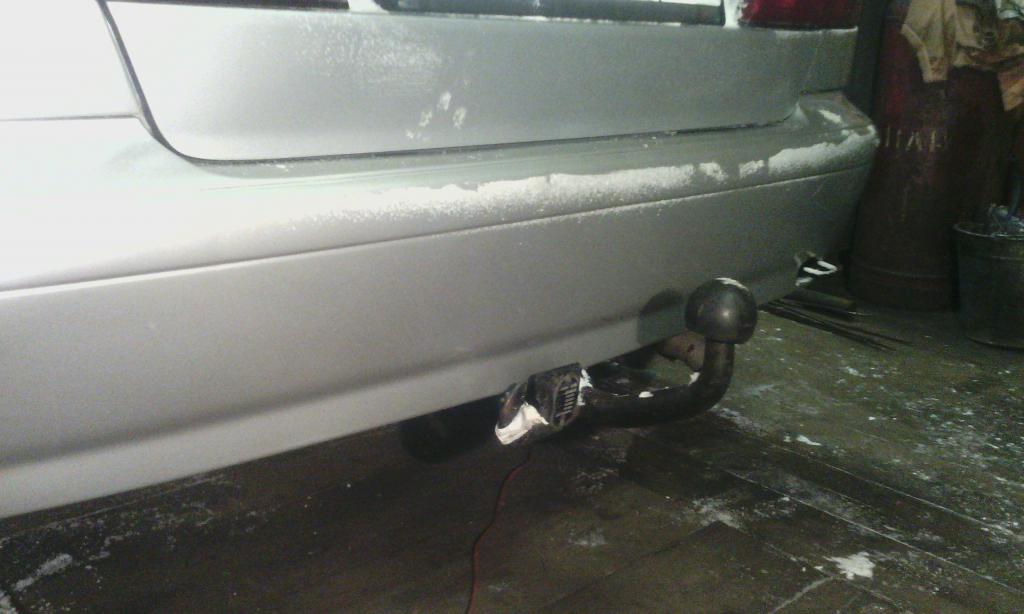

    12.Ставим бампер на место.Фаркоп Р11 седан-28.jpg

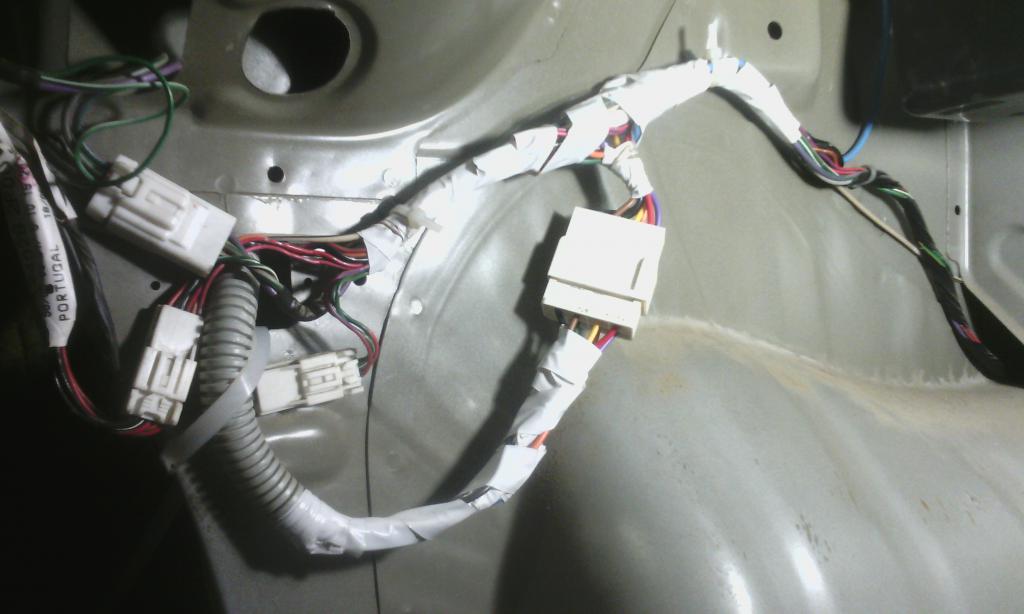

    13. Подключаем 7-пиновый разъем к штатной проводке. Я подключался без блока согласования. (денег лишних нет)! просто в прицепе установлю диоды, что бы не нагружать проводку.Фаркоп Р11 седан-27.jpg
    - зеленый-белый - задний ход
    - красный-синий - габариты
    - красный-зеленый - стоп
    - зеленый-желтый - пр. поворот
    - зеленый-черный - лев. поворот
    - оранжевый-черный - птф зад.
    - черный (лучше кузов) - земля
    14. ставим обшивку багажника на место.

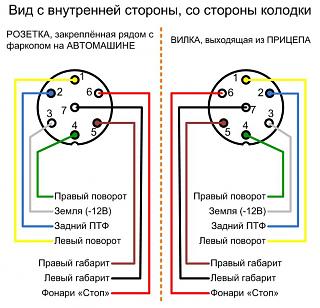

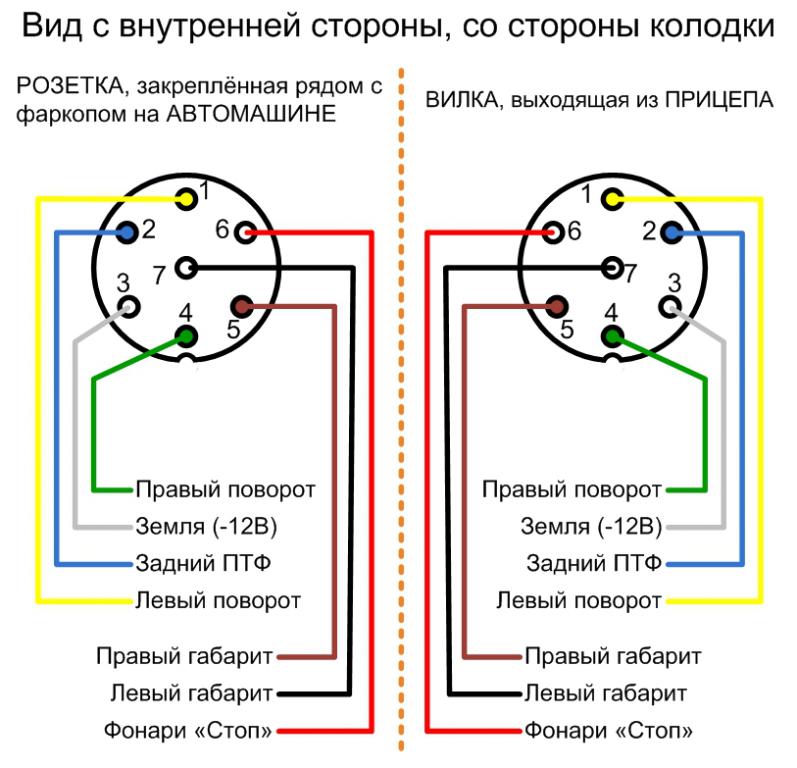

    15. подключаем розетку фаркопа. Фаркоп Р11 седан-2.-farkop-razetka.jpg

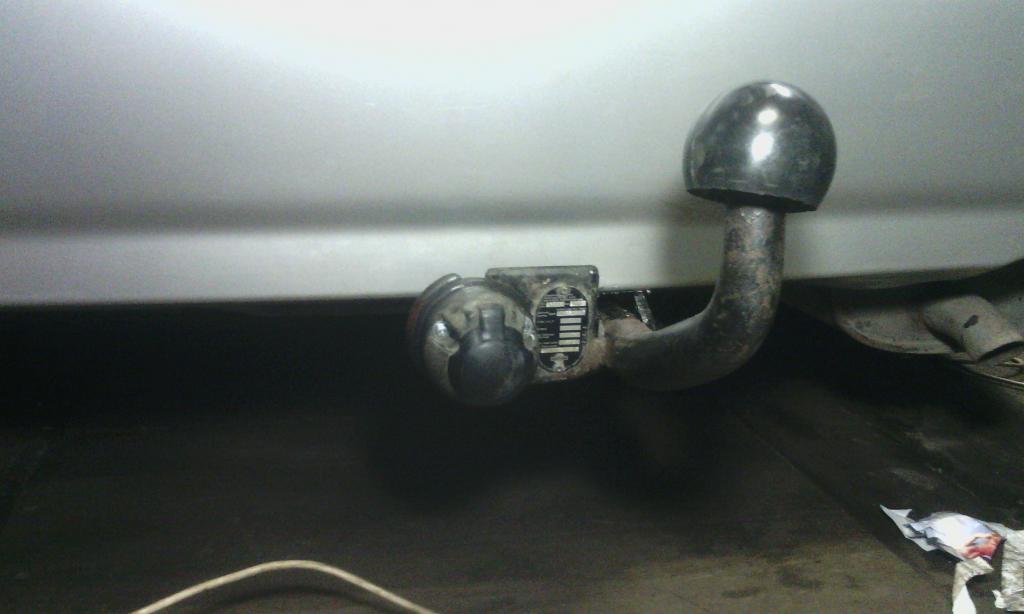

    ВСЕ ГОТОВО! Фаркоп Р11 седан-29.jpg


    Обсудить тему можно тут Фаркоп своими руками
    Последний раз редактировалось sych83; 27.01.2016 в 11:33.
