Замена диодов, подсветки панели управления

Показано с 1 по 2 из 2
  1. #1
    Ganz69
    Автор темы

    Замена диодов, подсветки панели управления

    ОТЧЁТ

    Перепайка диодов, панели/клавиатуры, на П12. За одно, освещение карманчика под CD и прикуриватель с пепельницей.

    Как разобрать тут от Тончика http://www.primera-club.ru/forum/topic/1774.htm

    Общий вид.
    В принципе можно ставить, любые мелкие диоды, я ставил от самых мелких от мобилы(синие), до 2мм(зелёный) и 3мм(красные), короче из того что было!

    Начинаем разбирать, всё откручиваем, а вот с ручками/крутилками, проблема. С пол часика ушло на размышления

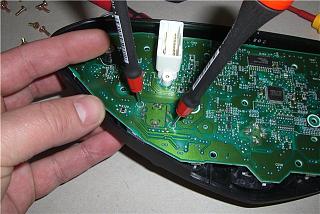

    На плате в районе ручек, есть две дырки, суём пару тонких отвёрток и выдавливаем крышечки с крутилок. Затем разжимаем зажимы и снимаем. ручки.

    Замена диодов, подсветки панели управления-afe40a08e7fe.jpg


    Смотрим, что мы имеем. Старый мобильник или ещё что, но предуприждаю, выпаивать геморней чем впаивать, половина уйдёт в мусор.
    Я взял с мобилы, так как там были синии ну очень мелкие, но яркие! Удалось только 3 шт. удачно выпаять, остальные запорол.

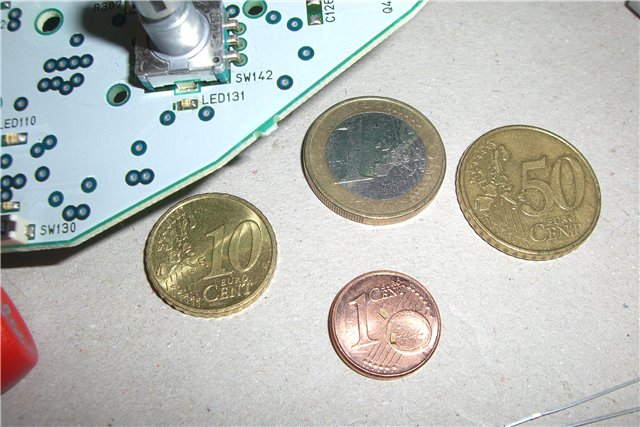

    На одноцентовой монете, лежат.

    Замена диодов, подсветки панели управления-1.jpg

    Лучне купить новые, заранее. Подойдут простые мелкие до 3мм. Только на подсветку сигнальных лампочек,(обогрев стёкол и распределение воздуха), нужны типа оригинальных, так как нет места. Лучше их вообще не трогать. Конечно если бы у меня были белые диоды я бы все оранжевые поменял на них, но заранее не готовился, так между делом перепаял. Теперь поздно больше не полезу!

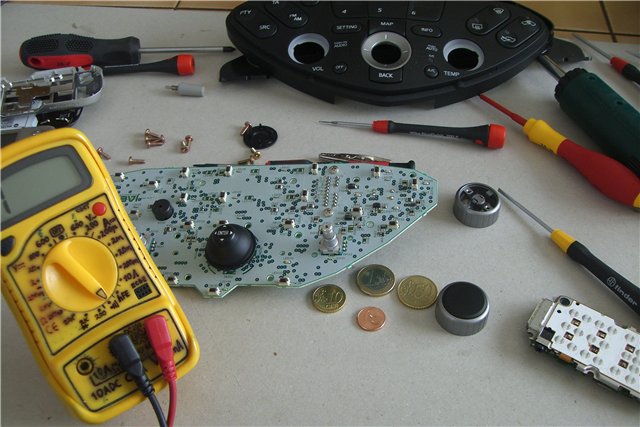

    Инструмент, у всех он разный. Из обязательных; прибор, пинцет и маломощный паяльник. Ну ещё помощник, что бы орать было на кого!


    Замена диодов, подсветки панели управления-77f3271b8d8c.jpg

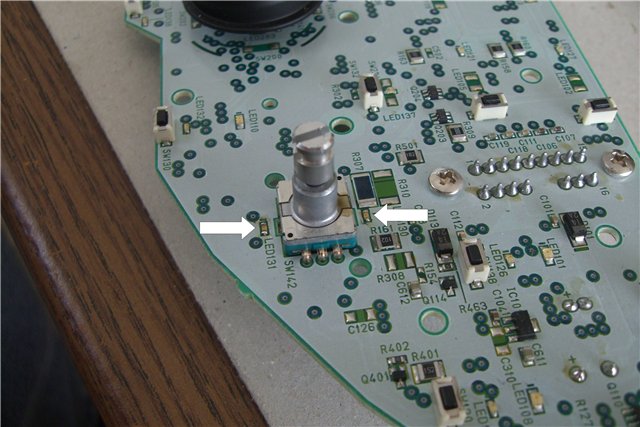

    Приступим, сначало перепаиваим синии. Звоним, чёрный(-), красный(+). Когда звонишь, диоды тускло светятся, видно где плюс, а где минус,
    это облегчает весь процесс, к томуже видно, целый он или нет. На плате, минус обозночен, на диоде, увы нет. Мелкие заразы.

    Когда впаяли, проверяйте, желательно не на самих диодах а по цепи, от нагрева, дорожки могут повредится.

    Затем спиртом, удаляем паяльный жир, (больше для эстетики, диоды очень якие)


    Замена диодов, подсветки панели управления-25e198dbad27.jpg

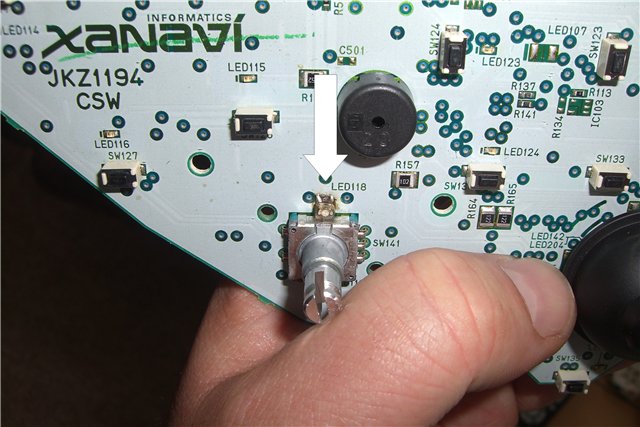

    Так как удалось только три диода выпаять а нужно 4 синих, впаял единственый оставшийся с ручек, головку 1.8мм, сточил(можно не стачивать).
    На фото видно, что раздници в цвете/тоне нет! Короче, можно все такие.

    Замена диодов, подсветки панели управления-5efdea2b62e8.jpg

    Затем, впаял красные прозрачные (3мм), немного почухал шкуркой(рассеить свет), и на проверку в машину.

    Потом прикинул, нехватает зелёного на трубу телефонную, перепаял, собрал, сфотал.

    Про клаву, могу добавить, если хотите поменять сигнальные лампочки в кнопках (подогрев стёкол/зеркал и вентиляция салона),
    то нужны схожие с оригиналом, другие не заколхозишь, нет места. Подойдут с мобилы.

    По клаве всё! Ну уж добрались до неё! Делайте за одно прикуриватель(у кого не светится) и карманчик под CD.

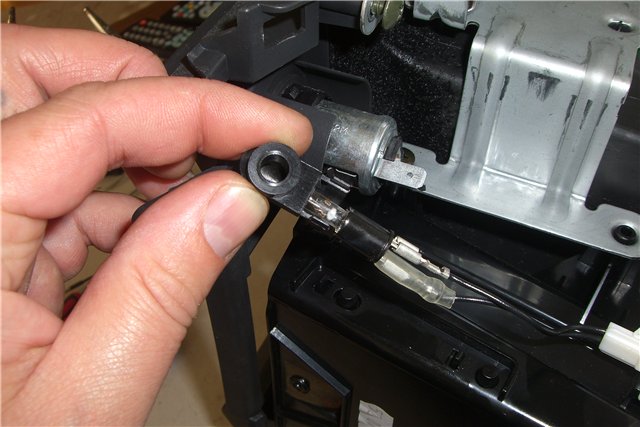

    Я поставил, один (синий) 5мм, 120 градусный диод в карманчик, 1 токой же, (белый ксенон) в пепельницу, и один в прикуриватель.


    Хотел зделать ободок светящийся, на прикуривателе, по нормальному не смог, ну и хрен с ним!
    Стекло в пепельнице, поменять на прозрачное.

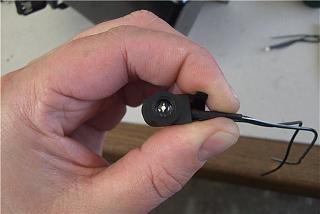

    Пару фоток, не нуждающихся в коментах.

    Замена диодов, подсветки панели управления-31fa885f28c9.jpg



    Замена диодов, подсветки панели управления-36c53c566474.jpg

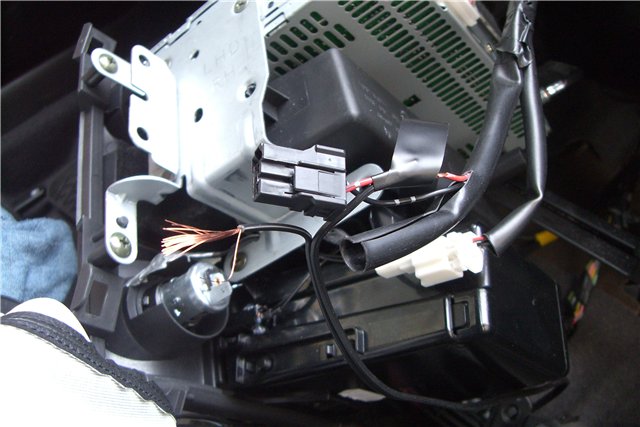

    За одно, на будущее, от прикуривателя кинул ещё провод, хочу с задней части тонеля дополнителный прикуриватель вкрячить, может пару, чтобы спереди ничего кроме прикуривателя не торчало. Видео, холодильник или жопу ту греть Бесили все эти провода!

    Замена диодов, подсветки панели управления-5e47920dffd9.jpg

    Ещё момент, в этой кнопочке, поменял диод(на красный), там их два(один на подсветку), после закрытия машины, горит с минуту. Удобно, видно днём(закрыл или нет), раньше и незамечал этой функции.


    Ну вот вроде и всё! Удачи! Филь шпас!Как немци говорят!

    Добавлю эту ссылку http://stores.shop.ebay.de/World-Tra...34Q2ec0Q2em322 Диоды, эти подайдут. Я у этой фирмы покупаю, качество + цены, по нашим меркам, копейки. У них и пираньи имеются и все причендалы.

    ПЕРЕПАЙКА

    Решил поставить путёвые диодики, не хотел лезть, но заставил себя. Диоды взял с сылки с верху.

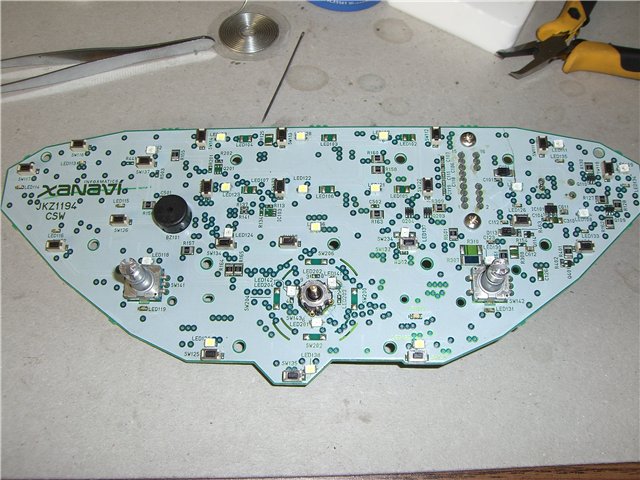

    Обратите внимание на диоды, белый с жёлтым круглешком(сверх яркий)


    Перепаял почти все, выпаивать трудно, они сидят на лаке и припаины, короче очень осторожно, чтобы не повредить дорожки, они очень нежные.

    Замена диодов, подсветки панели управления-6af94188d07b.jpg

    Дорожки разчитаны, на микродиоды, так что надо их разчищать ножичком, короче намучился.
    Всё 100 раз проверяйте, потом сборка, а иначе вам удачи не видать


    По краям, специально оставил оранжевые, для разнообразия, джойстик, сеттинг и имфо, горят красным, на фото не видно


    Удачи!!!
    Последний раз редактировалось VOVANыч; 09.02.2016 в 22:54.

  2. #2
    ROW111
    Хранитель Базы Знаний

    Замена лампочек подсветки панели управления

    Добавлю Паяльный жир нужно убирать обязательно! не только для эстетики,но и для того чтобы не было дальнейшего окисления....
