Подсветка кнопок салонного плафона

Показано с 1 по 3 из 3
  1. #1
    Moroz
    Автор темы
    Сделал себе подсветку обоих плафонов.

    Идея пренадлежит не мне, а Mishanya, обсуждение и тема тут http://www.primera-club.ru/forum/showthread.php?t=38239

    Небольшой отчёт.

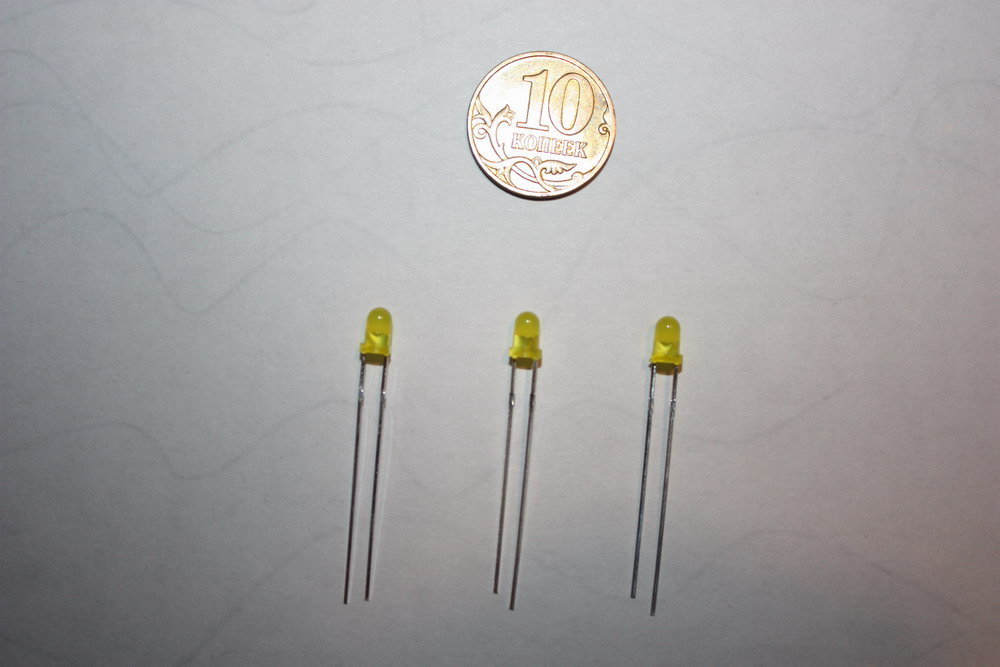

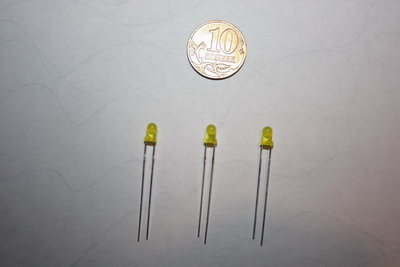

    Купил в магазе 6 светиков желтых на 3V по 3р. за штуку вот такие

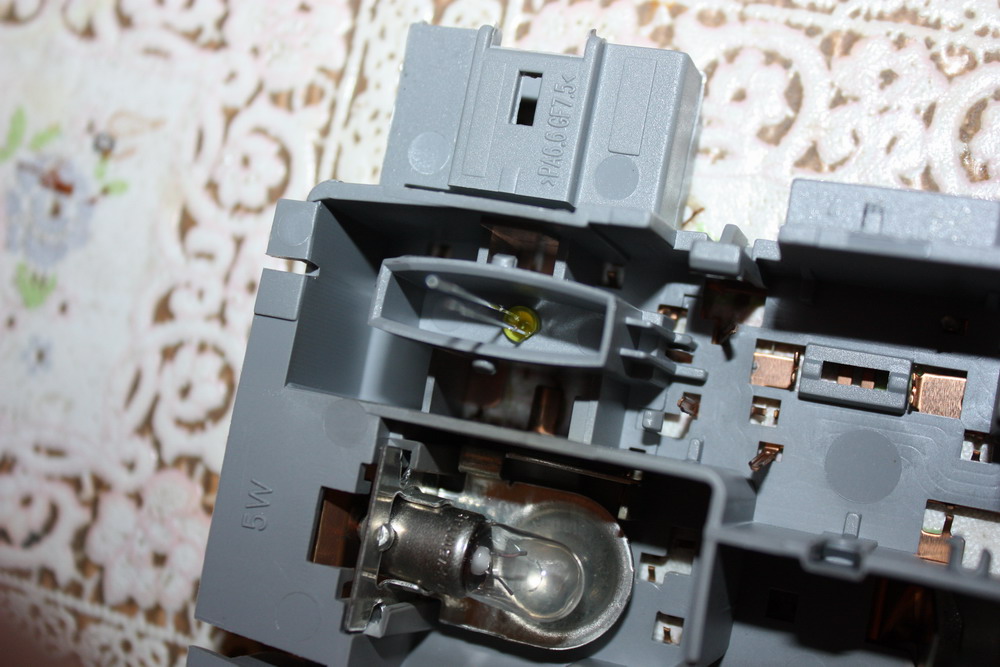

    примеряем - подходят точно по отверстию

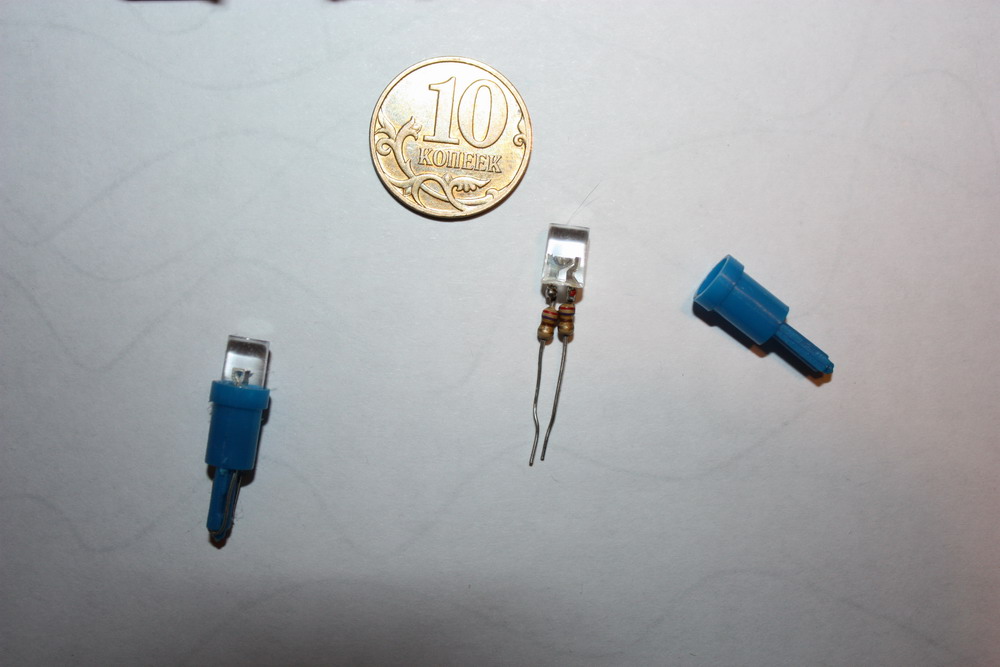

    по идее надо было купить ещё сопротивления по 1КОм, но у меня дома валялась горсть ненужных синих светиков, решил использовать их в качестве доноров

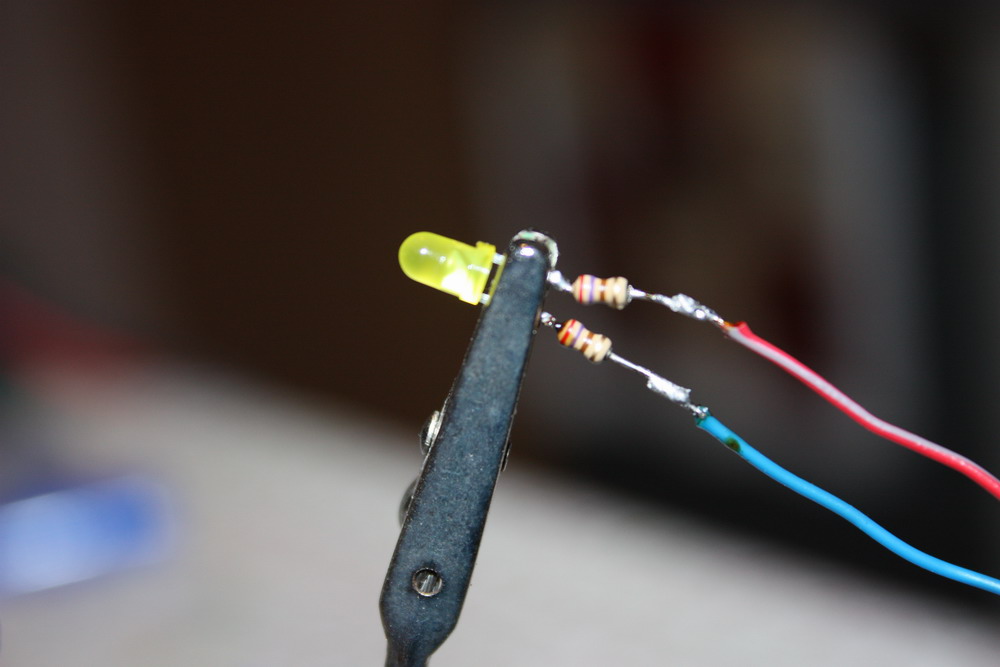

    припаеваем на свой светик сопротивления и провода

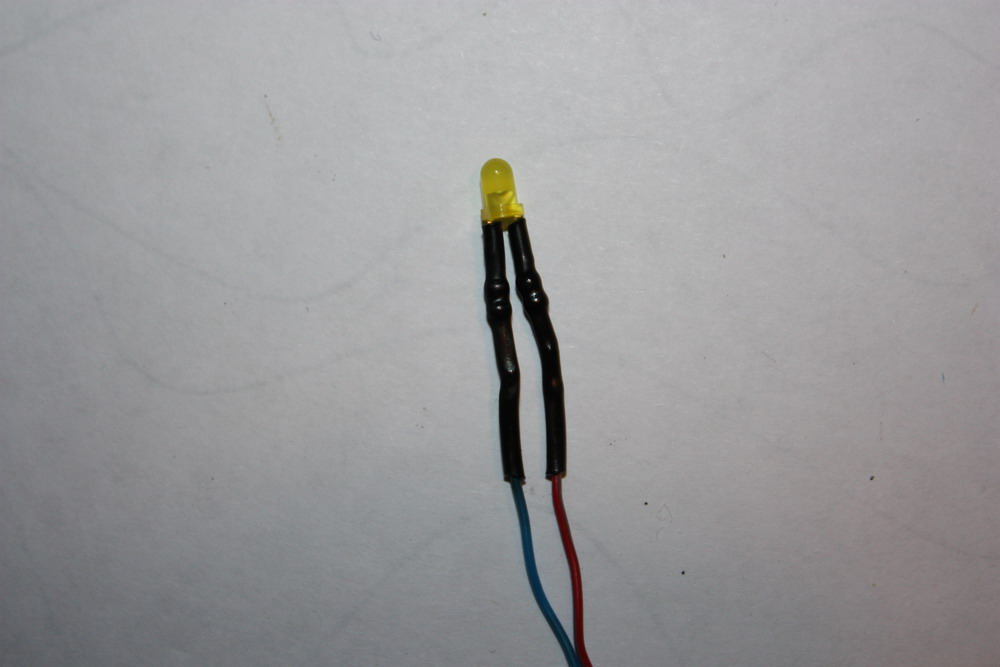

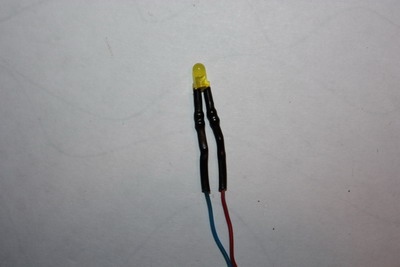

    надеваем и усаживаем термоусадку

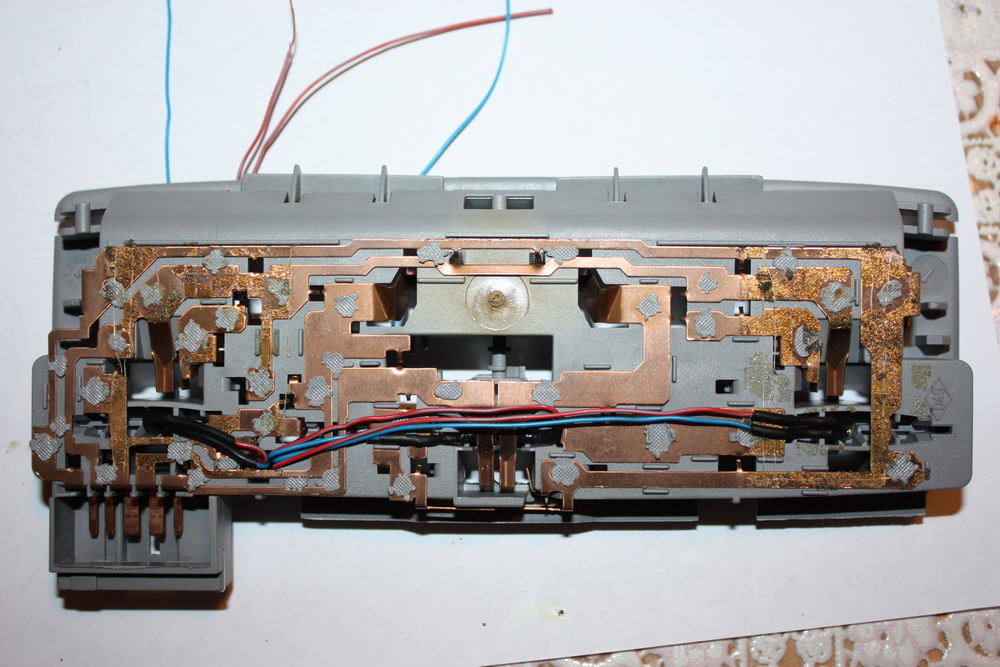

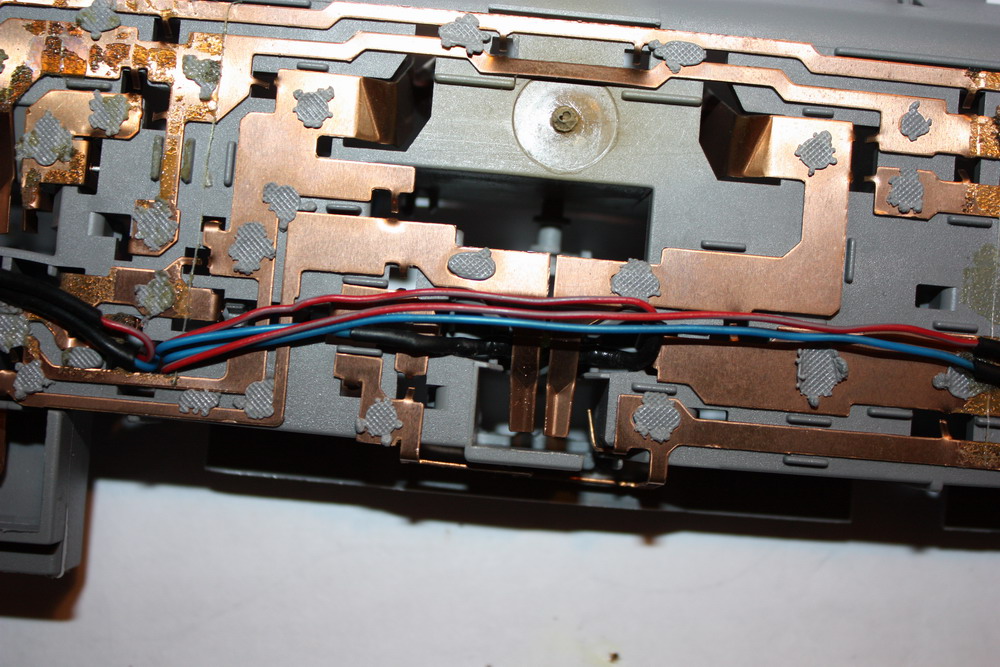

    вставляем светодиоды, прокладываем провода и заводим их на внешнюю сторону рядом с разъёмом

    боковые закрепил с помощью капли суперклея (гель)

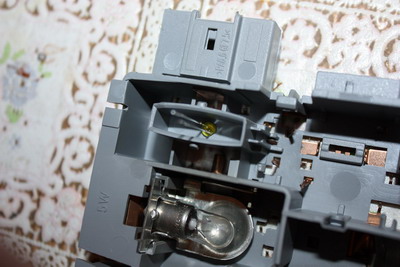

    средний не фиксировал ничем он хорошо и так держится. Заводил его так:
    подцепил контакты, которые закрывают место установки и завел туда светодиод, ноги развел в разные стороны, иначе будут мешать контакту. Кстати совет - на среднем светодиоде не рубите ножки, паяйте сопротивления подальше, т.к. иначе оно так-же может немного мешать.

    теперь расскажу, как запитать.
    Около штекера увидите штырьки. Вот к ним я и решил подпояться.

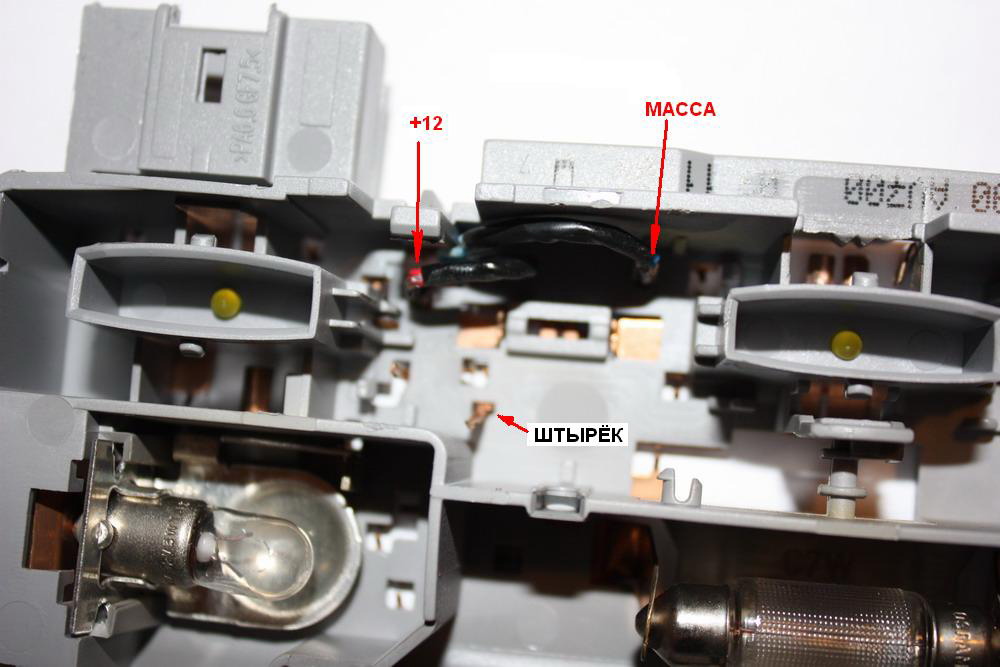

    На фото я отметил такой штырёк (не нужен нам, но именно к таким я и подпоялся)
    так-же видно, как стоЯт светодиоды в штатных местах

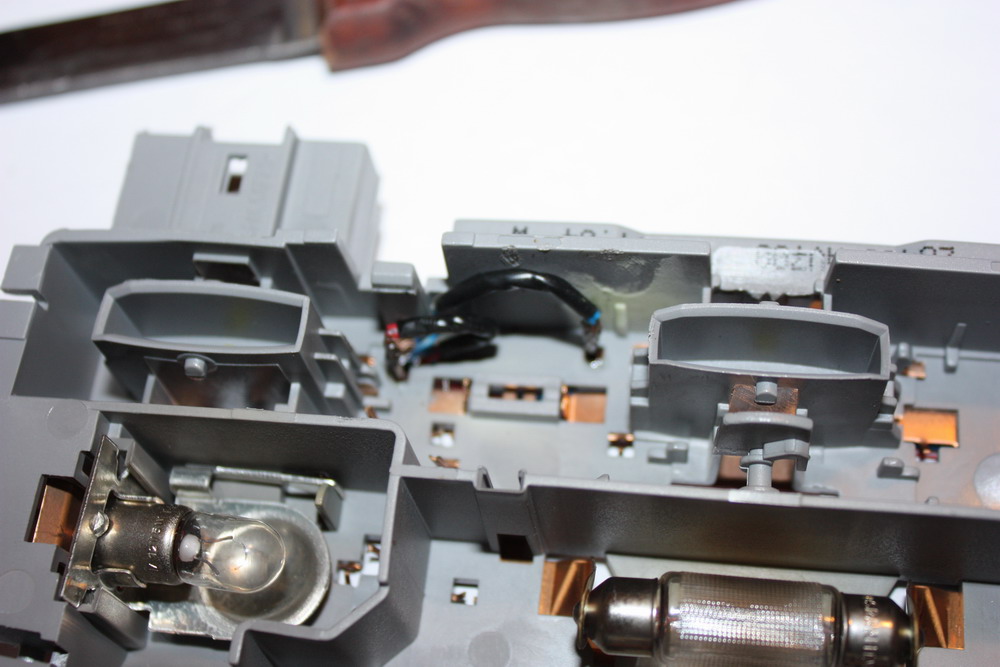

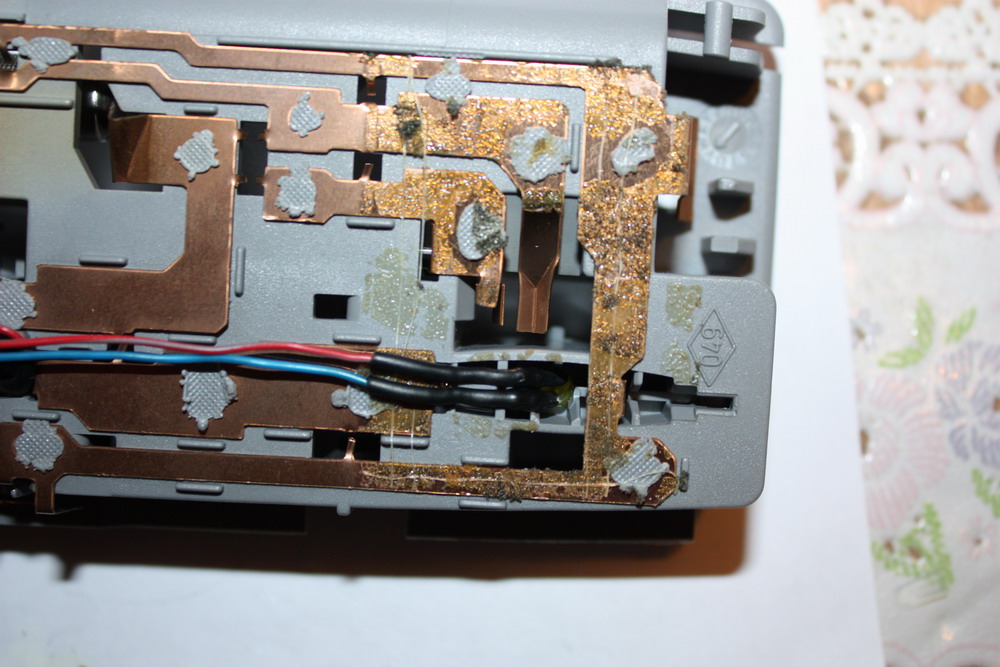

    ещё одно фото где подпоялся

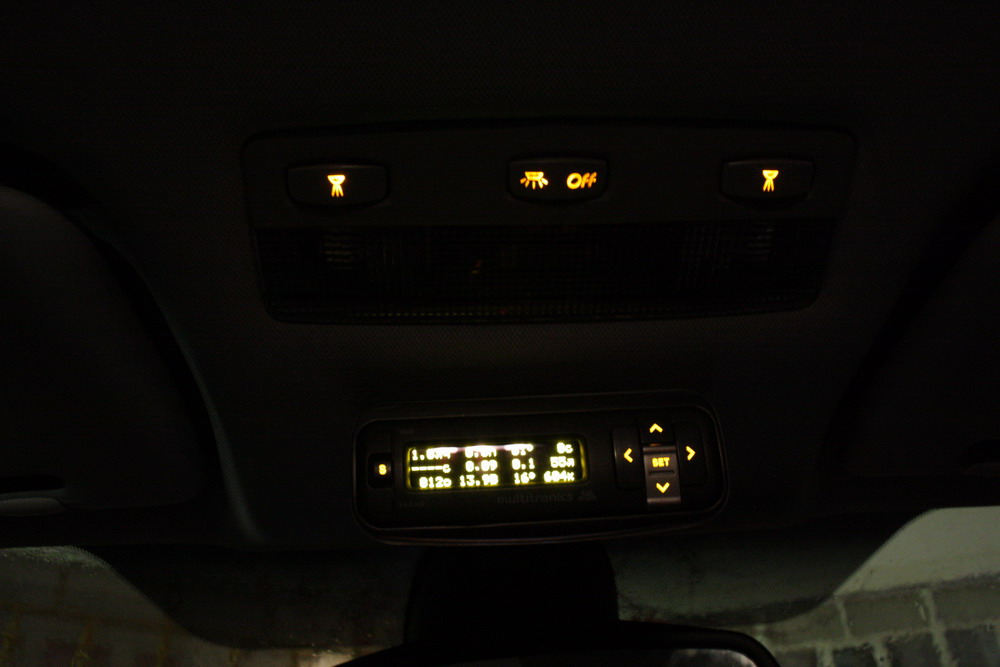

    ну и в заключение - как это выглядит на машине
    Последний раз редактировалось Moroz; 21.02.2011 в 17:51.

  2. #2
    Moroz
    Автор темы
    Многие спрашивают, как снять плафон.

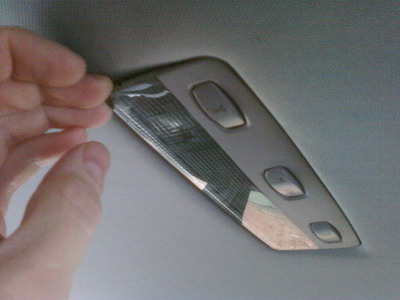

    Надо поддеть пальцами стекло и потянуть его вниз, оно отщелкнется. Подцеплять со стороны ламп, а не со стороны кнопок

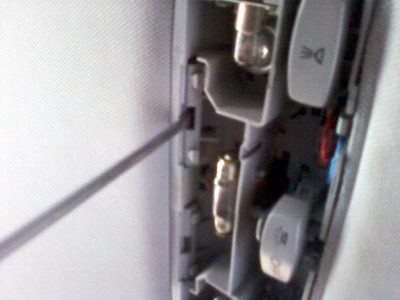

    после этого взять плоскую отвертку, воткнуть её в соответствующие пазы и оттянуть держатели. Пазов два. Можно двумя отвертками одновременно, можно поочереди, и вытянуть плафон вниз. Вот эти пазы

  3. #3
    ROW111
    Хранитель Базы Знаний
    Решил и я сделать подсветку кнопок салонного плафона. Вскоыл его как описано выше и однаружил в нем целую макетную плату а точнее уйму пустых ни куда не подключенных дорожек, а все потому что эта штука приспособлена в ниссан от рено. Я решил воспользоватся этим , да и тянуть проводки через фонарь не очень хотелось..вобщем распаял светодиоды прямо к "дорожкам" и дополнительно все таки пришлось бросиь один проводок
    вот на фото думаю все ясно сама плата

    ну и доп. проводок.
    [
