Диагностические шнурки

Страница 1 из 3 123 ПоследняяПоследняя
Показано с 1 по 10 из 22
  1. #1
    ayra66
    Автор темы

    Диагностические шнурки

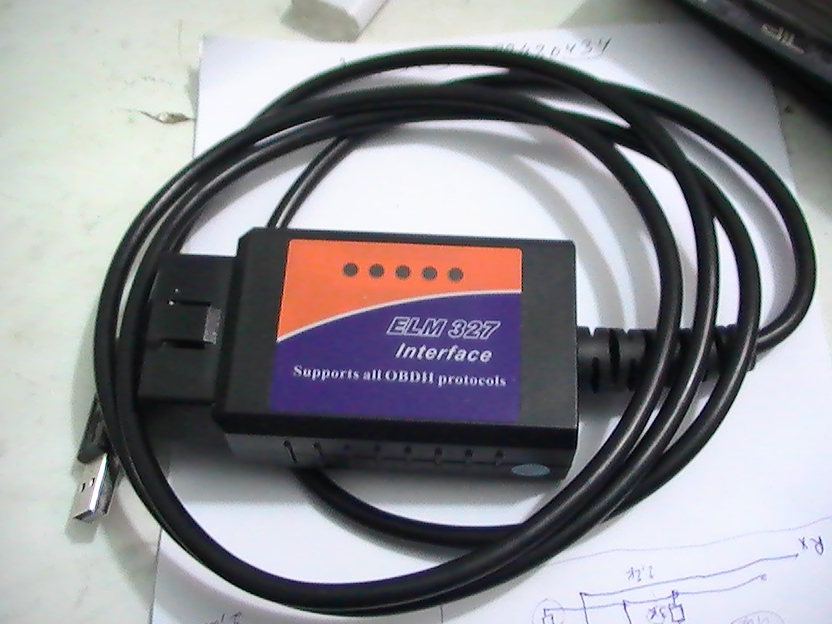

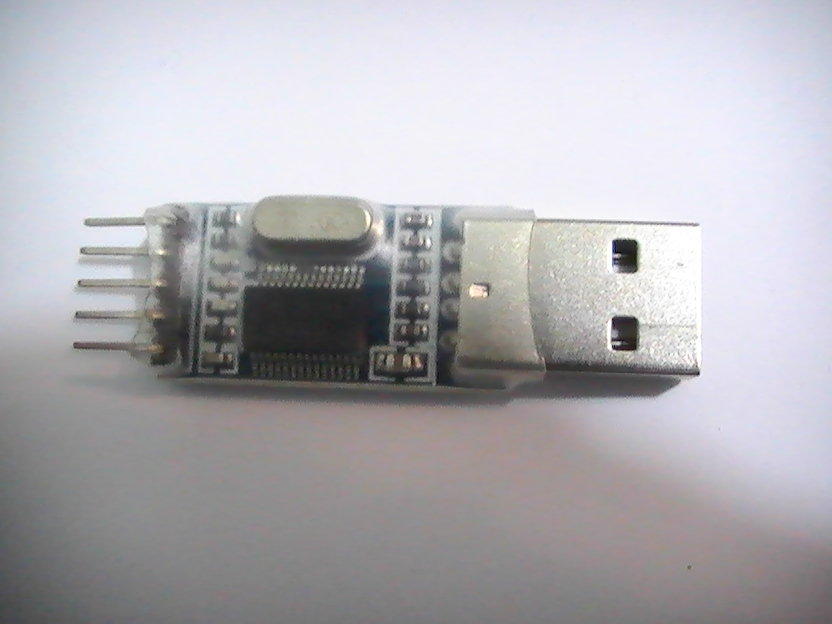

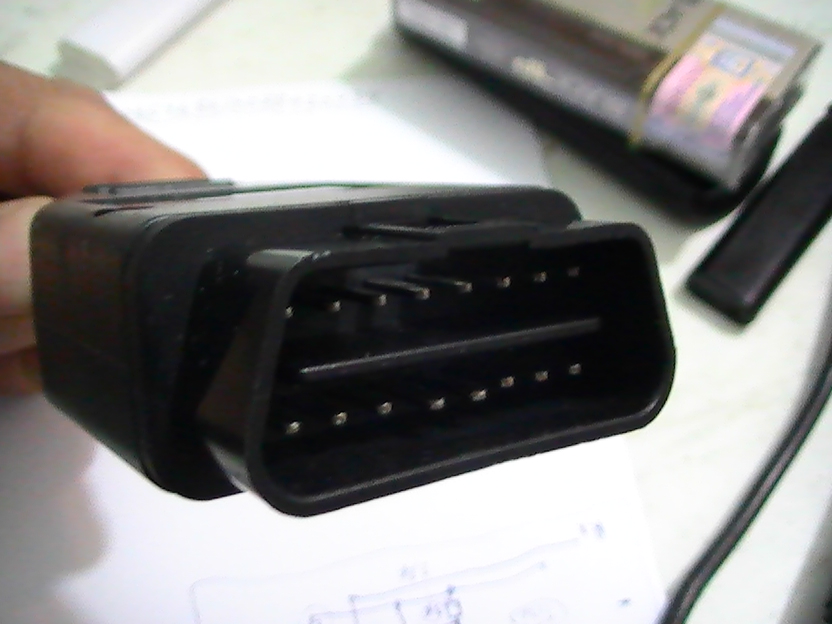

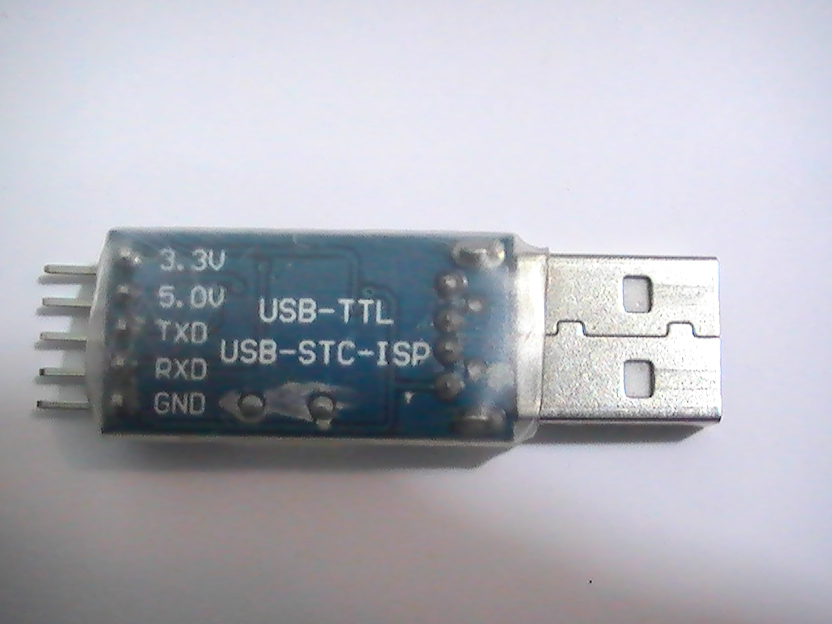

    Связи с ростом количества машин в личном автопарке было решено обзавестись диагностическими шнурками Elm 327 , usb k-line и usb RX-TX Consult.На Ebay купил конвертер USB –TTL на чипе PL2303HX{HX обязательно для скорости 10400 для скорости диагностики Ниссан}, коннекторы для разьема OBD 16 pin.Из интернета скачал программы TECU 2 и TECU 3 для Ниссанов и последние драйвера для PL2303 для скорости 10400.

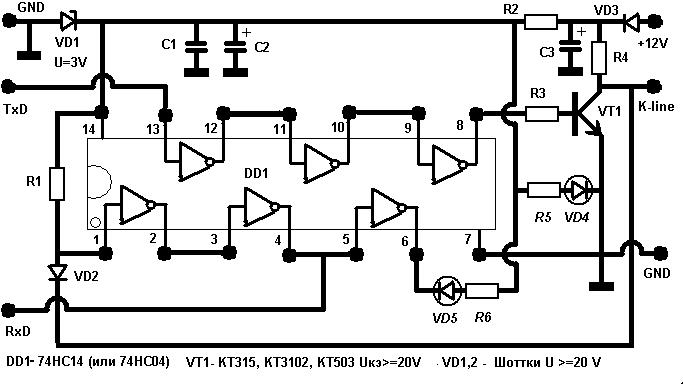

    Схема K-line
    Это схема повзаимствована у ZEON35 из Lanos Clan-а
    R1,R4-3,9k ,R3,R3,R5, R6-470ohm C1-100n C2,C3-100 mkf*25v

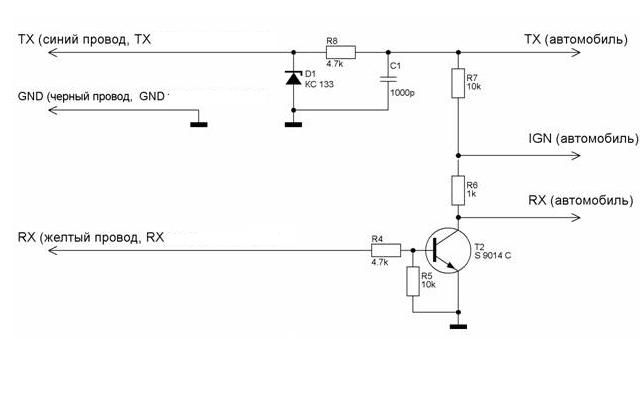

    Схема RX-TX

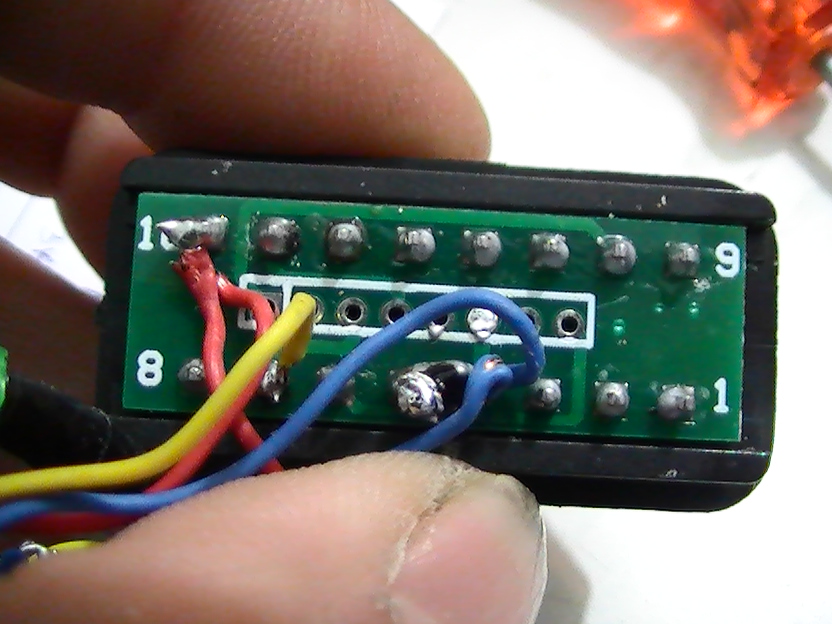

    Tx , R x, GND контакты с левой стороны схем проводом UTP CAT 5 подсоединены с одноименными контактами USB-TTL адаптера , а правые по схеме контакты запаяны к соответвующим контактам ОБД разема.

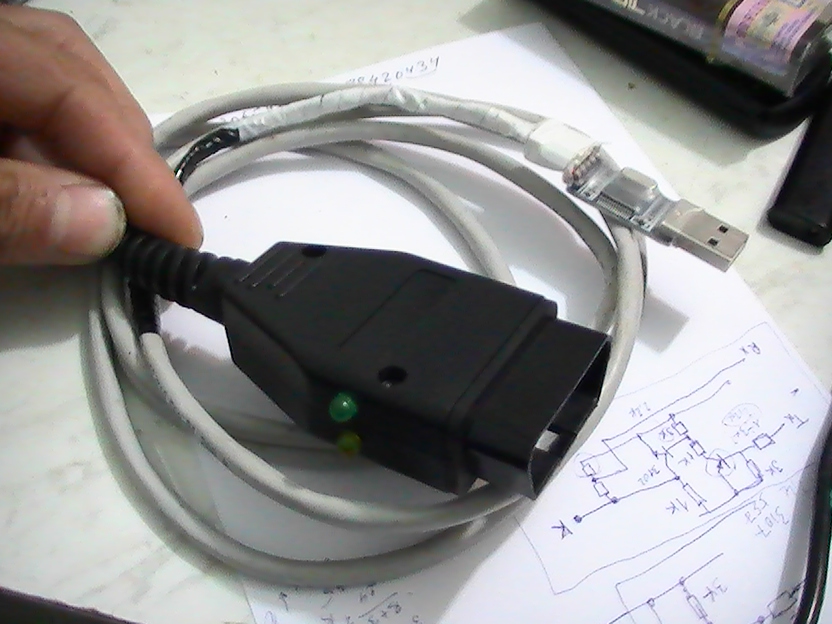

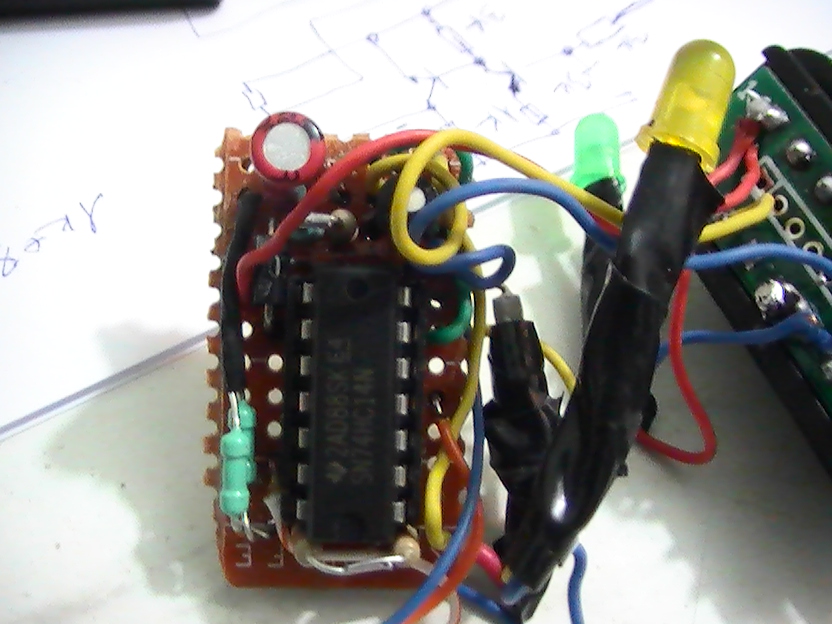

    Оба адаптера собраны и опробованы лично мной на нескольких Примерах ,Марчах и на Хитриле, коннектился к двигу к-лайном и ЕЛМ ом ,а к коробкам и АВС RX-TX адаптером.
    При правильной сборке,правильно поставленных драйверах и правильных настройках СОМ порта (виртуалка не выше 4-ого) адаптеры сразу работают без никакой настройки и подключение устойчивое.
    Диагностические шнурки-pic_0018.jpgДиагностические шнурки-pic_0016.jpgДиагностические шнурки-post-32954-026377800-1292100146.jpgДиагностические шнурки-pic_0021.jpgДиагностические шнурки-pic_0019.jpgДиагностические шнурки-pic_0017.jpgДиагностические шнурки-bezymyannyi.jpgДиагностические шнурки-pic_0022.jpgДиагностические шнурки-pic_0020.jpg
    Последний раз редактировалось ayra66; 24.10.2014 в 23:13.

  2. #2
    Sidewalker
    Старожил
    "Вложение не существует или не указан идентификатор (номер). Если вы уверены, что использовали правильную ссылку, свяжитесь с администрацией"

  3. #3
    lexus.01
    Старожил
    Цитата Сообщение от Sidewalker Посмотреть сообщение
    Если вы уверены, что использовали правильную ссылку, свяжитесь с администрацией"
    +1,или перенести хотя бы сюда.

  4. #4
    ayra66
    Автор темы
    Ещ вчера все вложения были доступны.

    - - - Добавлено - - -

    Еще вчера все вложения были доступны.
    Диагностические шнурки-pic_0016.jpgДиагностические шнурки-pic_0020.jpgДиагностические шнурки-pic_0021.jpgДиагностические шнурки-pic_0022.jpgДиагностические шнурки-post-32954-026377800-1292100146.jpgДиагностические шнурки-bezymyannyi.jpgДиагностические шнурки-pic_0017.jpgДиагностические шнурки-pic_0018.jpgДиагностические шнурки-pic_0019.jpg

  5. #5
    ayra66
    Автор темы
    ТEСU работает с простым К лайн адаптером .

  6. #6
    dx2ae6r
    Старожил
    Люди знающие, помоги разобраться!

    Приехал из Китая этот синий VAG-овский шнурок К409.1 (маркировку пишу по памяти), программу TECU-3 распаковал, долго промурыжился с установкой драйверов шнурка, ставил с прилагаемого диска, по памяти - адаптер COM порта поставился, хоть и как-то странно (не совсем помню, в чём дело, но какие-то отличия от примеров в Инете есть). Стоит Виндовс 7, лицензия.

    Шнурок в ноутбук подключаю, красная лампочка на большом разъёме загорается, появляются настройки в TECU-3.

    Вчера попытался сделать диагностику.

    Очень и очень тяжело вставляется штекер шнура в диагностический разъём. Точнее сказать - я так и не понял, вставился штекер или нет - он как-то криво-косо входит, а вот схватился или нет вообще - не понять. Далеко его нужно в колодку "забивать"?
    Вставил, вроде плотно (хотя он и раскачивается при желании и с весьма большой амплитудой), запускаю прогу, доходит до окошка с поиском (где бинокль) и выдаёт сообщение, что COM - порт не найден.

    Это всё-таки из-за кетайского шнура, который нормально не одеть или из-за неправильно поставленных драйверов? Драйвера переустанавливал многократно - при выдаче ресурса драйверов на компакт-диск ставится только один и тот же вариант.

  7. #7
    Sidewalker
    Старожил
    Цитата Сообщение от dx2ae6r Посмотреть сообщение
    Шнурок в ноутбук подключаю, красная лампочка на большом разъёме загорается, появляются настройки в TECU-3.
    Цитата Сообщение от dx2ae6r Посмотреть сообщение
    Очень и очень тяжело вставляется штекер шнура в диагностический разъём. Точнее сказать - я так и не понял, вставился штекер или нет - он как-то криво-косо входит, а вот схватился или нет вообще - не понять. Далеко его нужно в колодку "забивать"?
    Вставил, вроде плотно (хотя он и раскачивается при желании и с весьма большой амплитудой), запускаю прогу, доходит до окошка с поиском (где бинокль) и выдаёт сообщение, что COM - порт не найден.
    Насколько я помню, на том шнурке, что использовал я, лампочка загоралась сразу при подключении его в разъём машины (и, возможно, при повороте ключа зажигания в ON), а от компьютера не зависела.

  8. #8
    dx2ae6r
    Старожил
    Цитата Сообщение от Sidewalker Посмотреть сообщение
    Насколько я помню, на том шнурке, что использовал я, лампочка загоралась сразу при подключении его в разъём машины (и, возможно, при повороте ключа зажигания в ON), а от компьютера не зависела.
    А меня наоборот - лампочка загорается, если в комп втыкаю. Тренировался я на работающем движке, может в этом дело?

  9. #9
    Sidewalker
    Старожил
    Цитата Сообщение от dx2ae6r Посмотреть сообщение
    Тренировался я на работающем движке, может в этом дело?
    Вряд ли. Скорее всего, на работающем должно просто чуть больше параметров показывать.

  10. #10
    dx2ae6r
    Старожил
    Цитата Сообщение от Sidewalker Посмотреть сообщение
    Вряд ли. Скорее всего, на работающем должно просто чуть больше параметров показывать.
    Рома, не помнишь - далеко нужно штекер в разъём "заколачивать"? Одно из двух - или драйвер не встал (тут есть сомнения, т.к. в диспетчере устройств адаптер он присутствует) или что-то со штекром. Разъём рабочий, т.к. ELM-327 до сих пор функционирует, разве что с небольшим но - нужно его как-то покачать,чтобы он встал в каком-то определённом положении и лампочка на ЕЛМ загорится.

    А на шнурке лампочка загорается от компа, а что должно происходить при правильном коннекте через штекер - не знаю.
