"Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.

Показано с 1 по 3 из 3
  1. #1
    SRG
    Автор темы

    Lightbulb "Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.

    Обсуждение темы ТУТ

    При упоминании сего труда в свои сообщениях, соц. сетях, сайтах и проч. прошу давать ссылку на оригинал, т.е. сюда.

    Есть у меня наша машина и комплектацией предусмотрен датчик дождя, но я у моей ласточки не первый и лобовуха уже меняна. Датчик на стекле отсутствует, место для него замазано чёрной штукой.
    Для меня вся беда лишь в том, что без датчика не работает прерывистый режим дворников. Меня не мало утомляет бряцанье сосископодобных бескаркасных щёток в постоянном режиме, в мелкоморосящую погоду. А дёргать в ручную вайперы лениво (я проффесионально занимаюсь автоматизацией и поэтому черезвычайно малоподвижен)))

    Надо что бы прерывистый режим был.

    Несколько слов в оправдание:
    Конечно, первым делом я решил купить бу датчик и это вовсе не проблема, но оказалось что для его крепления к стеклу ещё нужна какая-то мегафиговина, которую днём с огнём не найдёшь...

    Сделал заглушку-обманку. Теперь в положении дворников Авто, в соответствии с состоянем крутилки чувствительности датчика имеем следующие режимы:
    -1 взмах 8 сек. пауза
    -1 взмах 5 сек пауза
    -2 взмаха 7 сек пауза
    -2 взмаха 4 сек пауза

    Сразу скажу, что в машине ничего разбирать, перекусывать, перепаивать и т.п. не надо. Единственное: разберём коробочку за зеркалом заднего вида салона, что бы добраться до разъёма датчика.

    Немного теории.

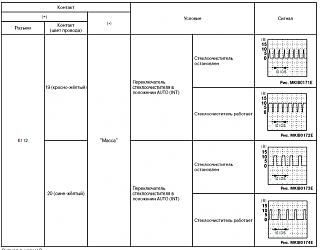

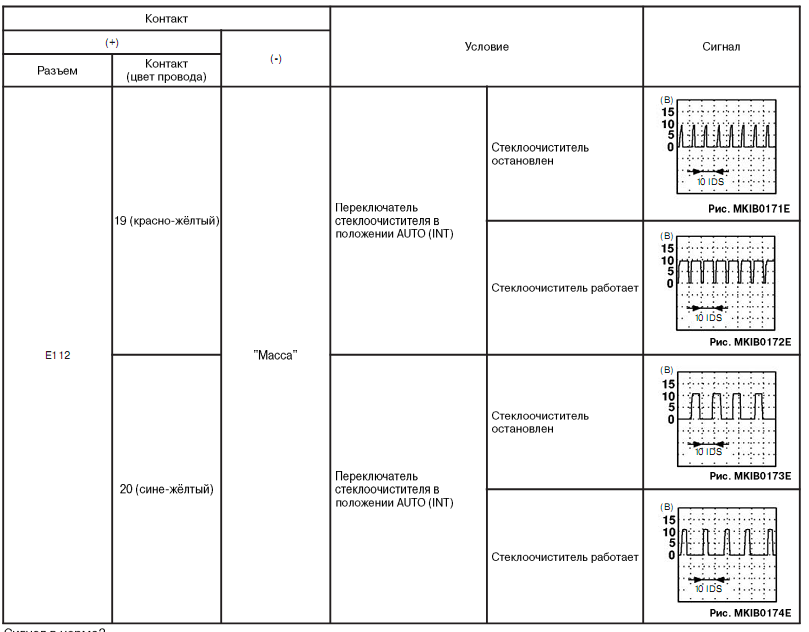

    Откроем ECM на странице WW-28 и видим следующие картинки:
    "Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-1.png
    беглого взгляда достаточно, что бы понять как эта система работает.

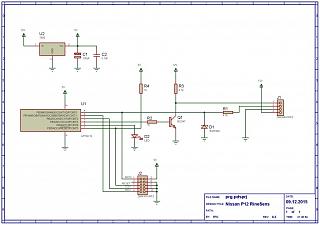

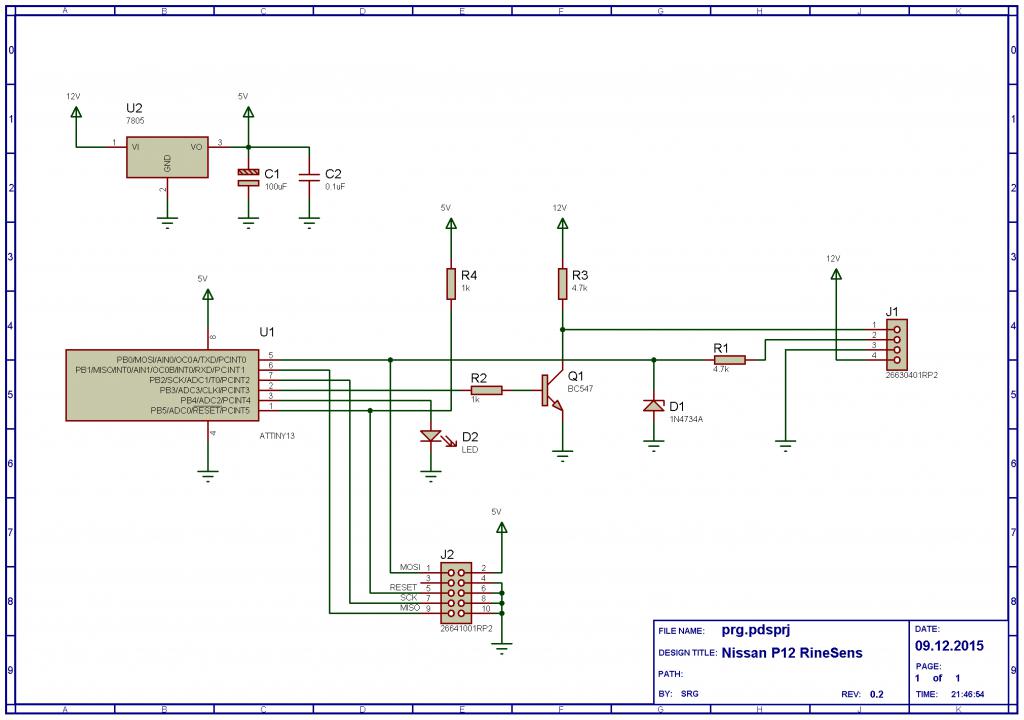

    Собираем устройство вот по такой схеме:


    Прошиваем его купленным USBASP программатором за150р на Али вот этой прошивкой (файл bin/Release/prjTiny13.hex - и есть код, его надо шить), вот этой программой. Так же необходимо запрограммировать бит фьюзов CKDIV8 = 1 - это отключит внутренний делитель тактовой частоты. А если хотите изменить алгоритм или просто посмотреть как всё это работает внутри, то открываете проект вот этой программой.

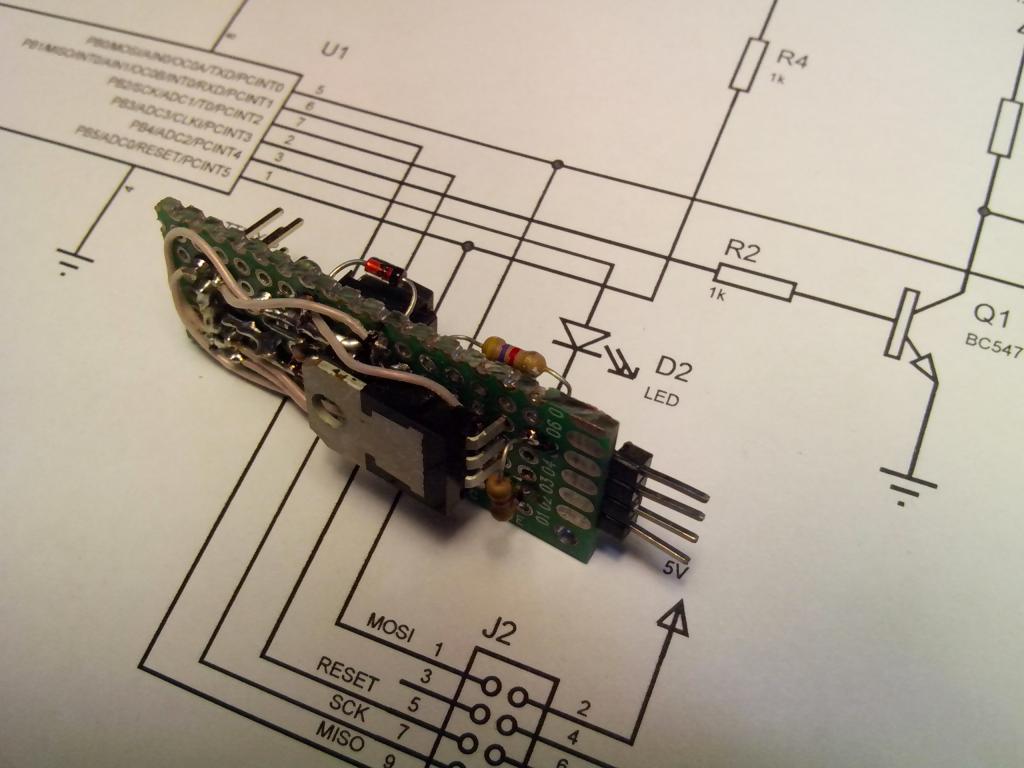

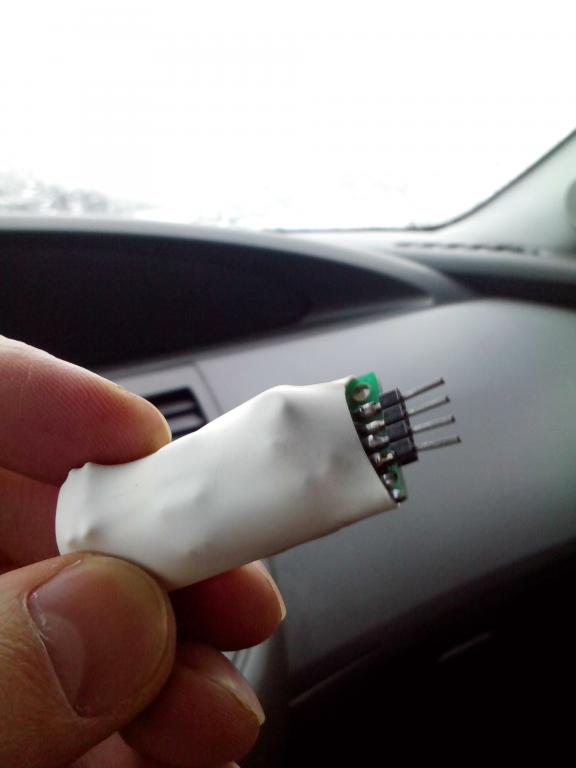

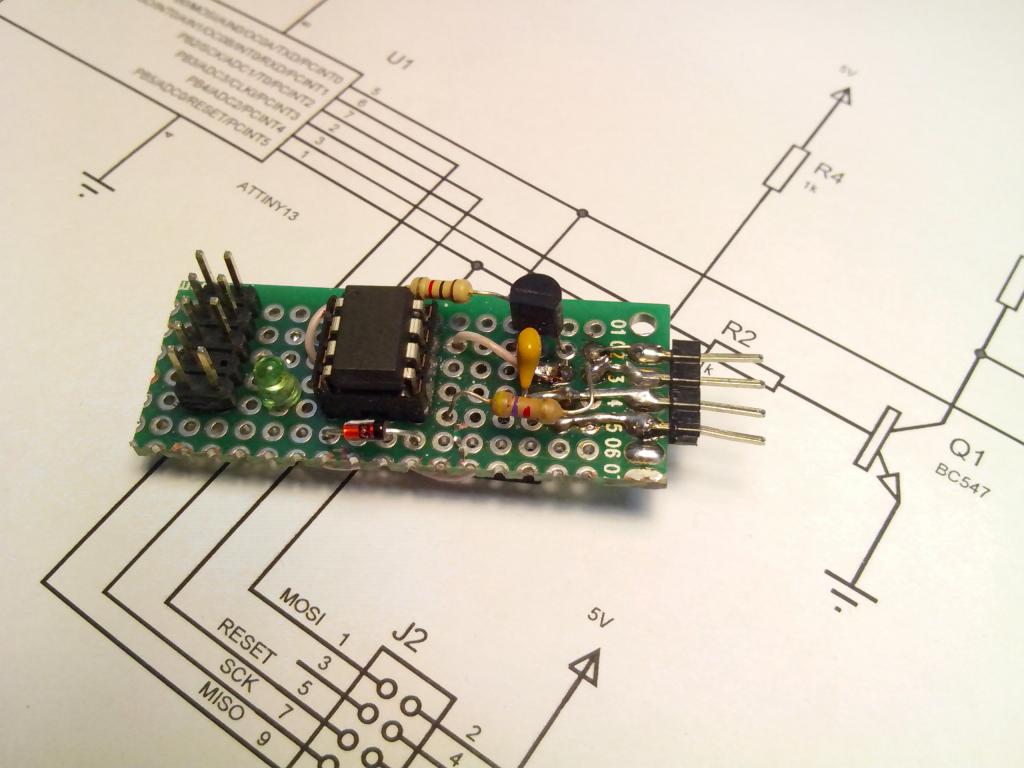

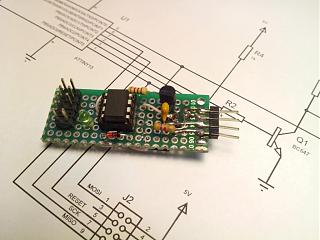

    Получается Вот так:
    "Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-img_20151204_135650.jpg"Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-img_20151204_135705.jpg"Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-img_20151205_142454.jpg"Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-img_20151205_142516.jpg

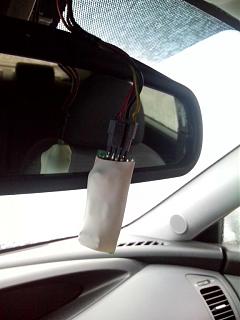

    Втыкаем ЭТО в штатный разъём, прячем за зеркало, проверяем, собираем коробочку за зеркалом и всё...
    Устройство определяет положение настройки чувствительности на переключателе и делает короткие вспышки светодиодом. Одна короткая вспышка - первое положение, две - второе и т.д. Если всё так, то приём данных от авто работает. Щётки должны отрабатывать вышеописанную схему.
    Если ничего не работает, то пишем мне, вместе перенастроимся на нужный PWM.

    Модель изначально собиралась и тестилась на плате Arduino nano за 142 рубля на китайском али, поэтому если Вы человек ленивый, то можете использовать вышеуказанную Ардуино, так как на ней не надо паять стабилизатор питания и интерфейс программирования(всё делается напрямую по USB)
    Схема и Прошивка появиться здесь по запросу от первого же пользователя.

    Только вот размер получиться больше и не гарантирую, что оно поместиться за зеркалом.

    Спустя время совершенно случайно наткнулся на Али на вот такую штучку http://ru.aliexpress.com/item/Free-s...rchweb201560_3. Её использовать - это самое правильное дело! Прошивается через USB, имеется стабилизатор питания, прошивка легко партируется на этот контроллер. Остаётся допаять стабилитрон, транзистор, и три резистора.

    ДЕЛОВ ТО

    Всем Удачи в мелкоморосящую погоду

    Усилиями коллеги PavelK этот прибор был проверен так же на дорестайловой машине и на хэтчбэке (т.е. на машине с задним дворником) - всё везде работает одинаково.
    Миниатюры Миниатюры "Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.-ch.jpg
    Последний раз редактировалось SRG; 01.05.2017 в 11:10.

  2. #2
    SRG
    Автор темы
    Версия для платы Arduino nano. Проект под CodeBlocks. Проверено, работает.
    Последний раз редактировалось SRG; 02.06.2016 в 16:01. Причина: Change storage

  3. #3
    SRG
    Автор темы
    Версия для DigiSpark. Проверено, работает.

    Для начала работы необходимо:
    1. Купить Digispark (Digispark kickstarter совет по развитию ATTINY85 для Arduino usb как-то так оно на АЛИ называется) и слепить схему (в архиве по ссылке выше)
    2. Скачать программу ArduinoIDE
    3. Добавить в базовые платы Digispark
    4. Скачать и установить драйвер Digispark
    5. Скачать, распаковать и запустить скетч.
    6. Скомпилировать и прошить. Тут описано как это делать.
    8. При возникновении вопросов писАть мне

    Все те кто хочет обзавестись такой приблудой, но в силу каких-либо обстоятельств не имеет возможности\желания паять-воять - ВЭЛКАМ.
    Пишите в личку.
    Последний раз редактировалось SRG; 02.06.2016 в 16:01. Причина: Storage change
