  1. #1
    maxrealman
    Автор темы

    Доп. Розетка в багажнике седан р12

    Всем привет! Вот озадачился розетку в багажник поставить. Купил на алиекспресс розетку и установил в багажнике справа. Вот только подключил я наверное неправильно- плюс и минус взял от плафона освещения багажника и перед розеткой еще предохранитель поставил на 15А. Вопрос- у нас в блоке слева под панелью есть предохранитель для доп. Розетки, а вот провода я так и не нашел. Кто знает где они проходят и какого цвета? Думаю к ним надежнее будет подключить и ток будет побольше, а то слабовато что-то у меня... На выключенном двигателе компрессор кое как работает.

  2. #2
    VOVANыч
    Администрация
    К отчеты обязательно бы добавить фотографии что и как.

  3. #3
    maxrealman
    Автор темы
    Простите, завтра сделаю фото и прикреплю к теме
    Покапался в мануале и вот что нашел- в вагонах еще реле стоит с маркировкой B41, рядом с реле топливного насоса слева внизу. Все таки интересуют провода из основного жгута в багажнике какого цвета и где выходят?

    Итак выкладываю фото отчет как и обещал. Спасибо Moroz за помощь в подключении.
    Для начала я определился с местом, где будет находится розетка- у меня справа в верхнем углу багажника.

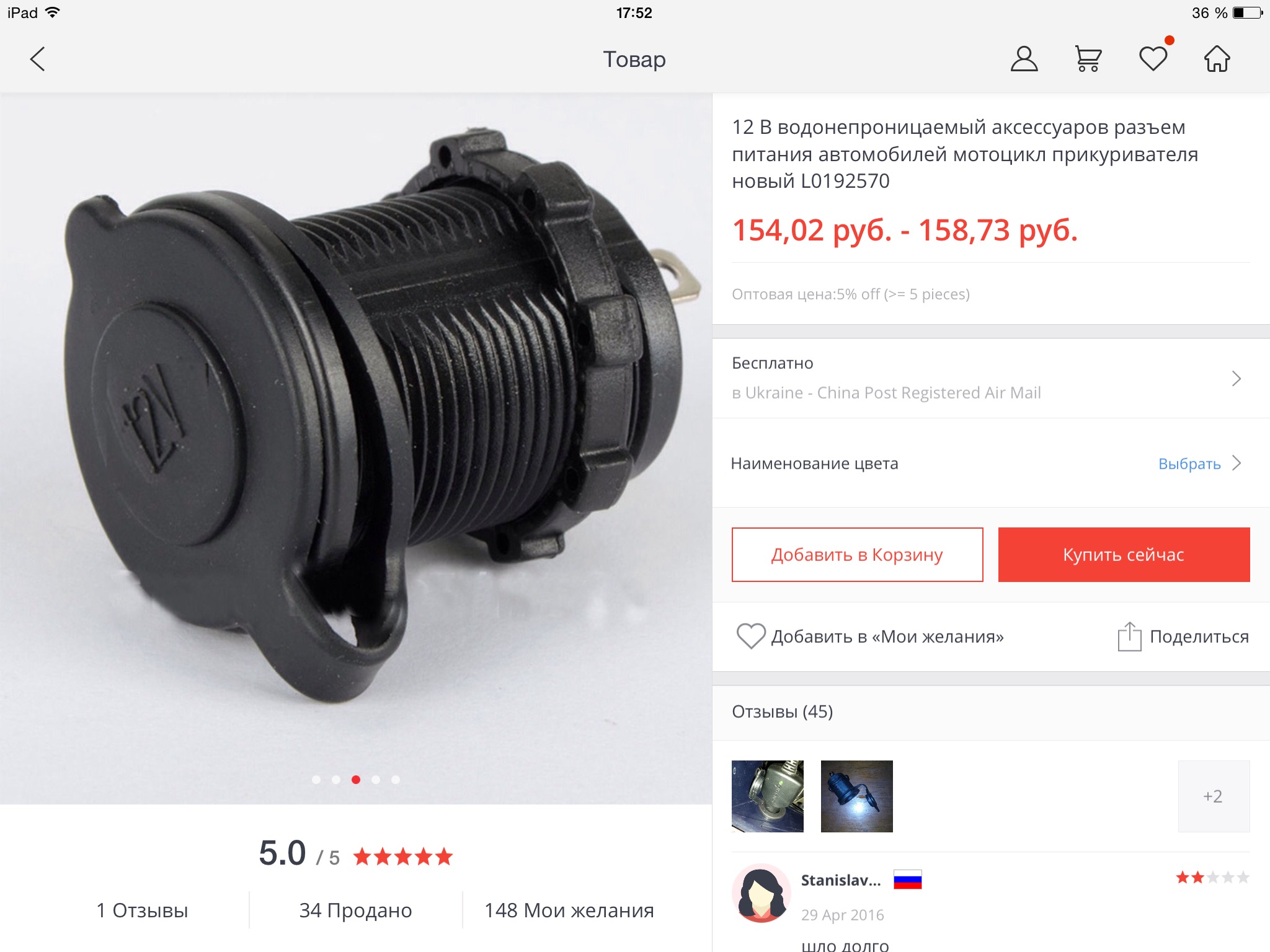

    Ранее была заказана розетка с AliExpress
    Доп. Розетка в багажнике седан р12-image.jpg
    Так же в магазине купил двужильный провод кажется сечением 1.25 - точно не помню и клеммник для соединения.
    Приступим

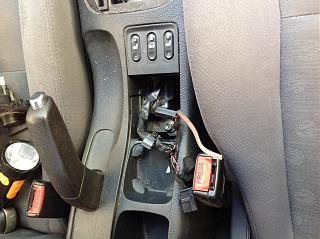

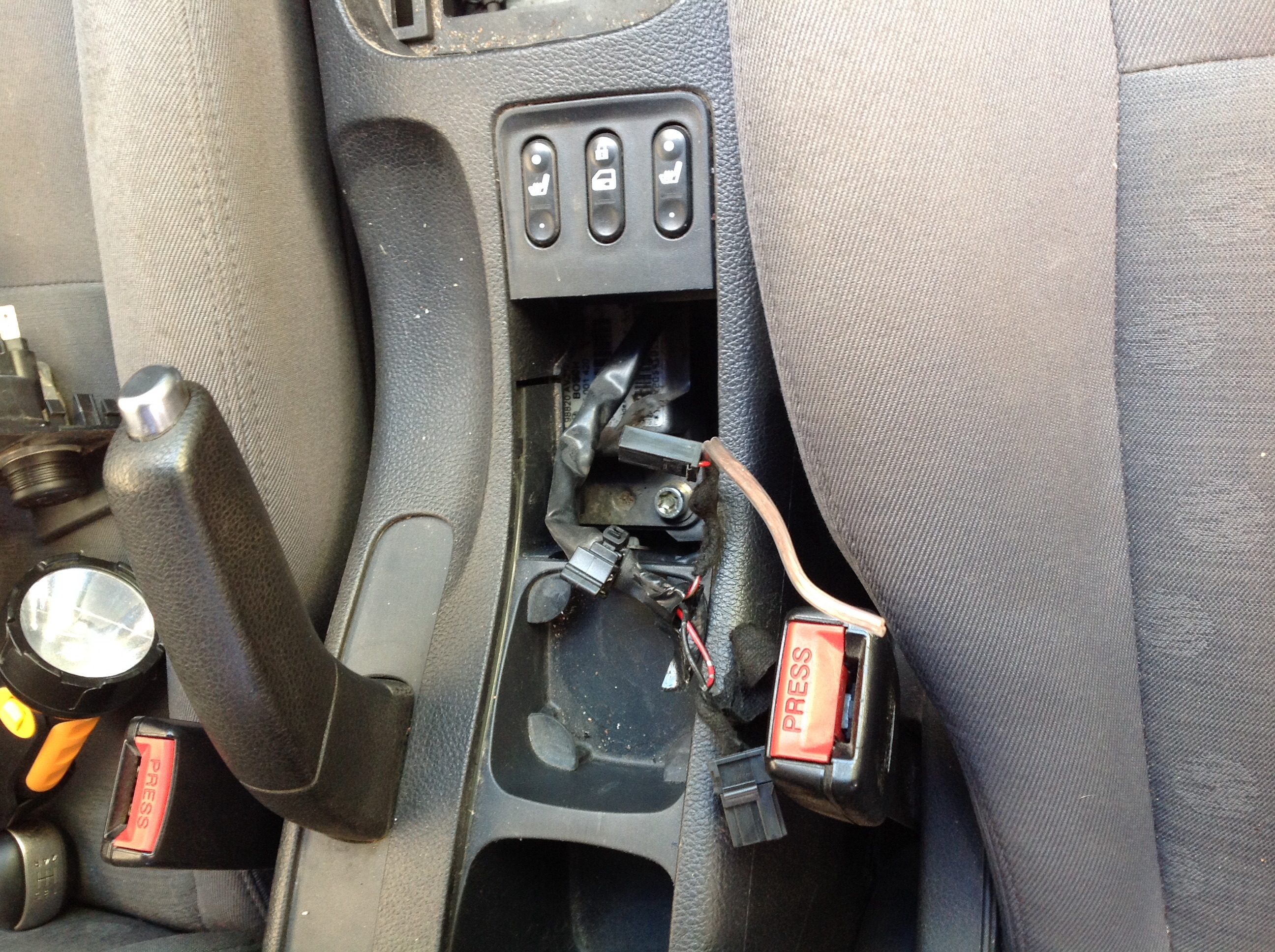

    Разбираем обшивку багажника справа, снимаем заднее сидение и вытаскиваем панель с прикуривателем, подключаться будем к нему.
    Доп. Розетка в багажнике седан р12-image.jpg
    Доп. Розетка в багажнике седан р12-image.jpg
    Доп. Розетка в багажнике седан р12-image.jpg

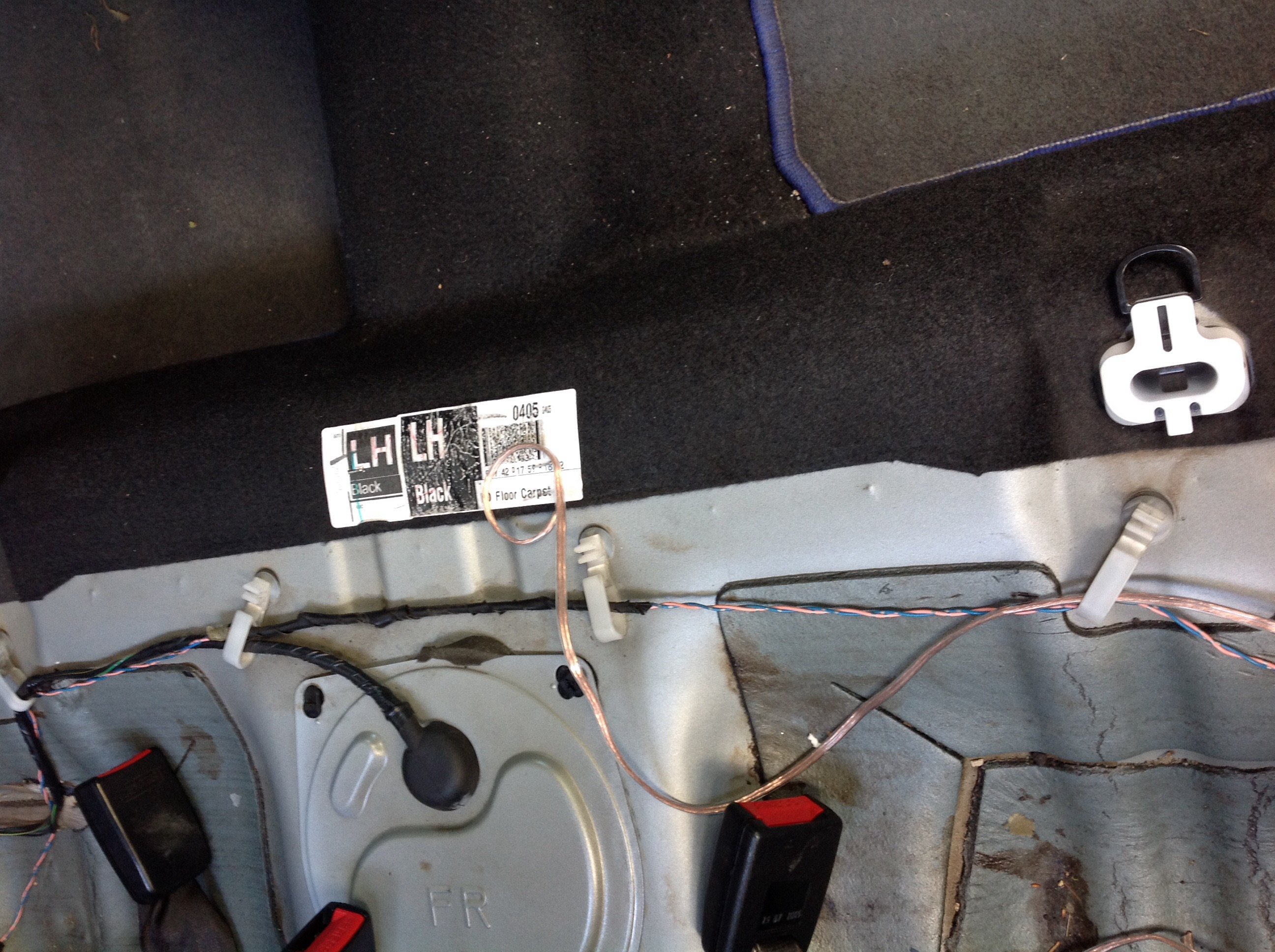

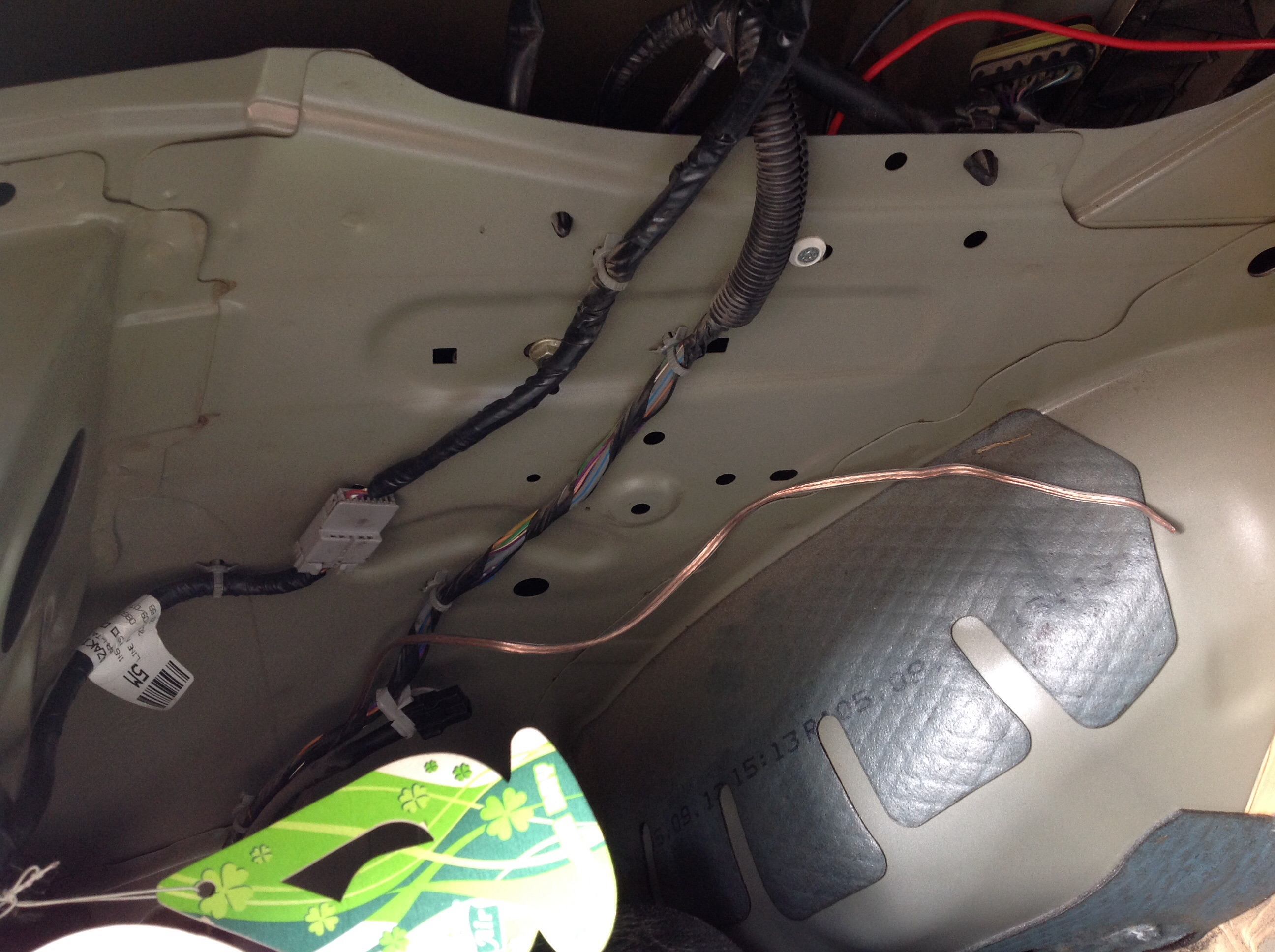

    Вымеряем длину провода от прикуривателя до багажника отрезаем кусок и протягиваем его под ковром от заднего сиденья до подлокотника.
    Далее режем провода, зачищаем и соединяем при помощи клеммника
    Доп. Розетка в багажнике седан р12-image.jpg

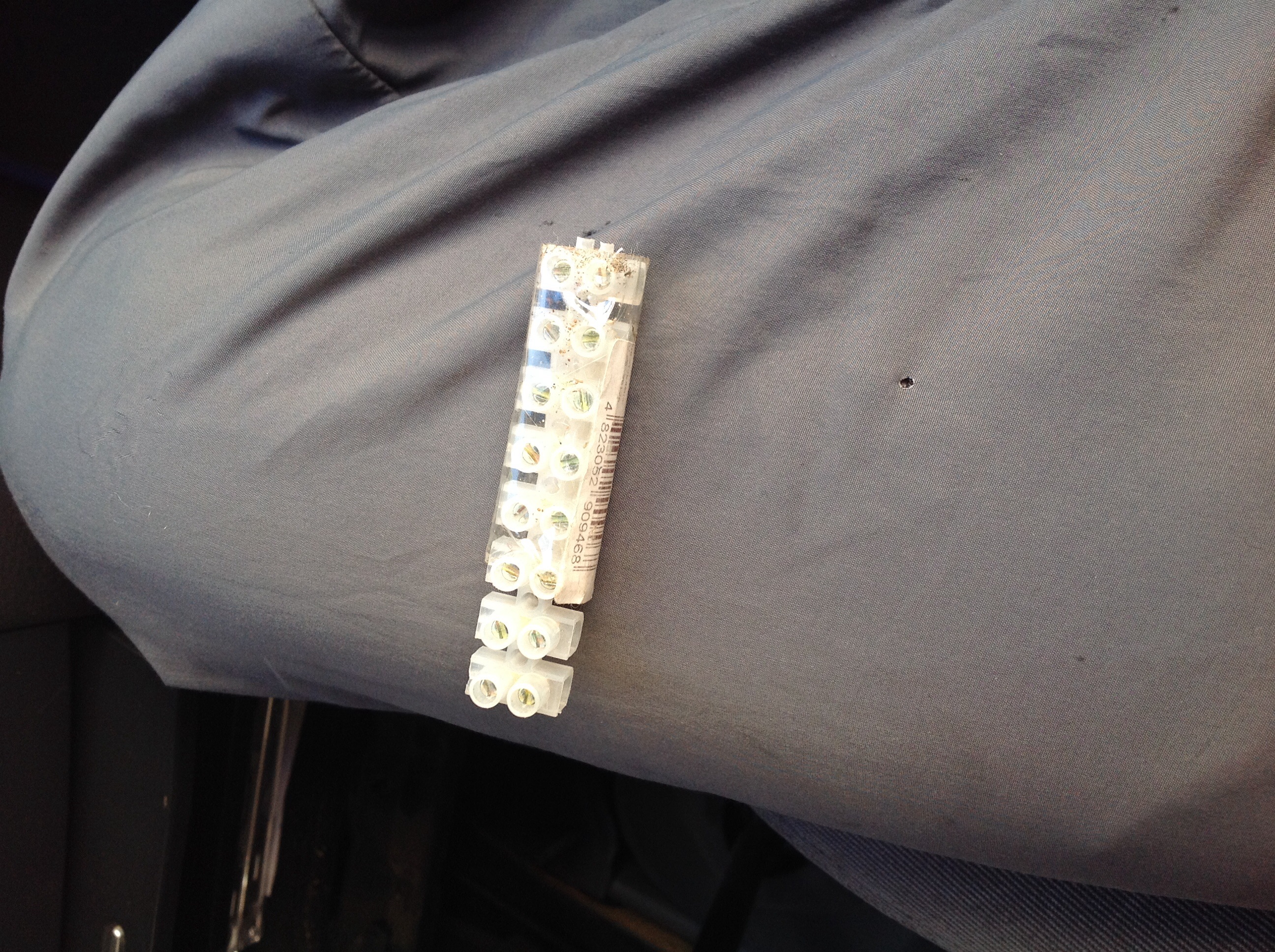

    Сам клеммник

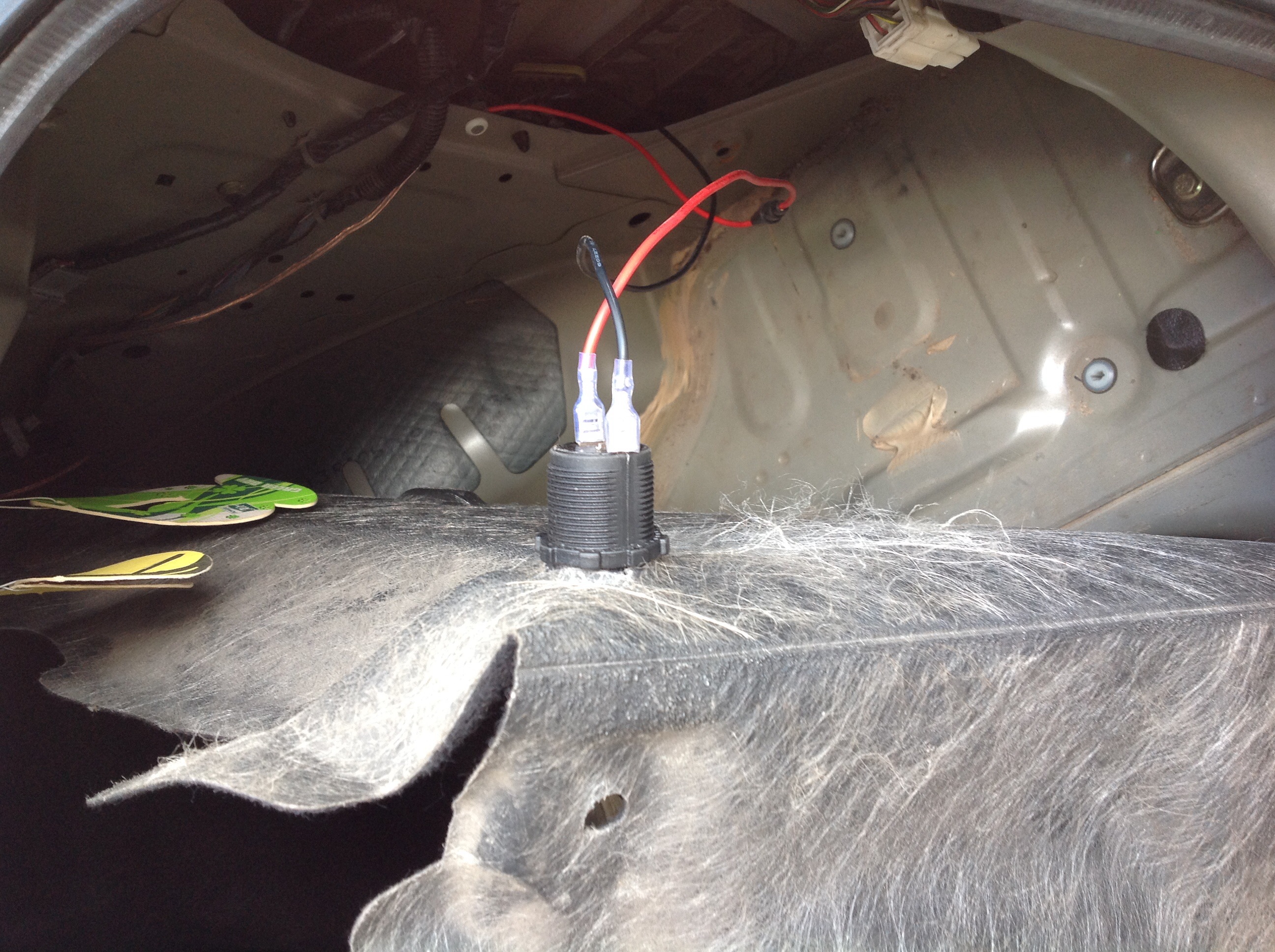

    Потом перемещается в багажник и проделываем такую же процедуру- наш провод с одной стороны и провода, которые идут непосредственно к розетке с другой.
    На всякий случай прицепил еще один предохранитель на 10 А на плюсовой провод перед розеткой!
    Доп. Розетка в багажнике седан р12-image.jpg
    Да обязательно перед всеми работами снимите клемму с аккумулятора, иначе может быть беда!
    Подключаем клемму, проверяем и радуемся

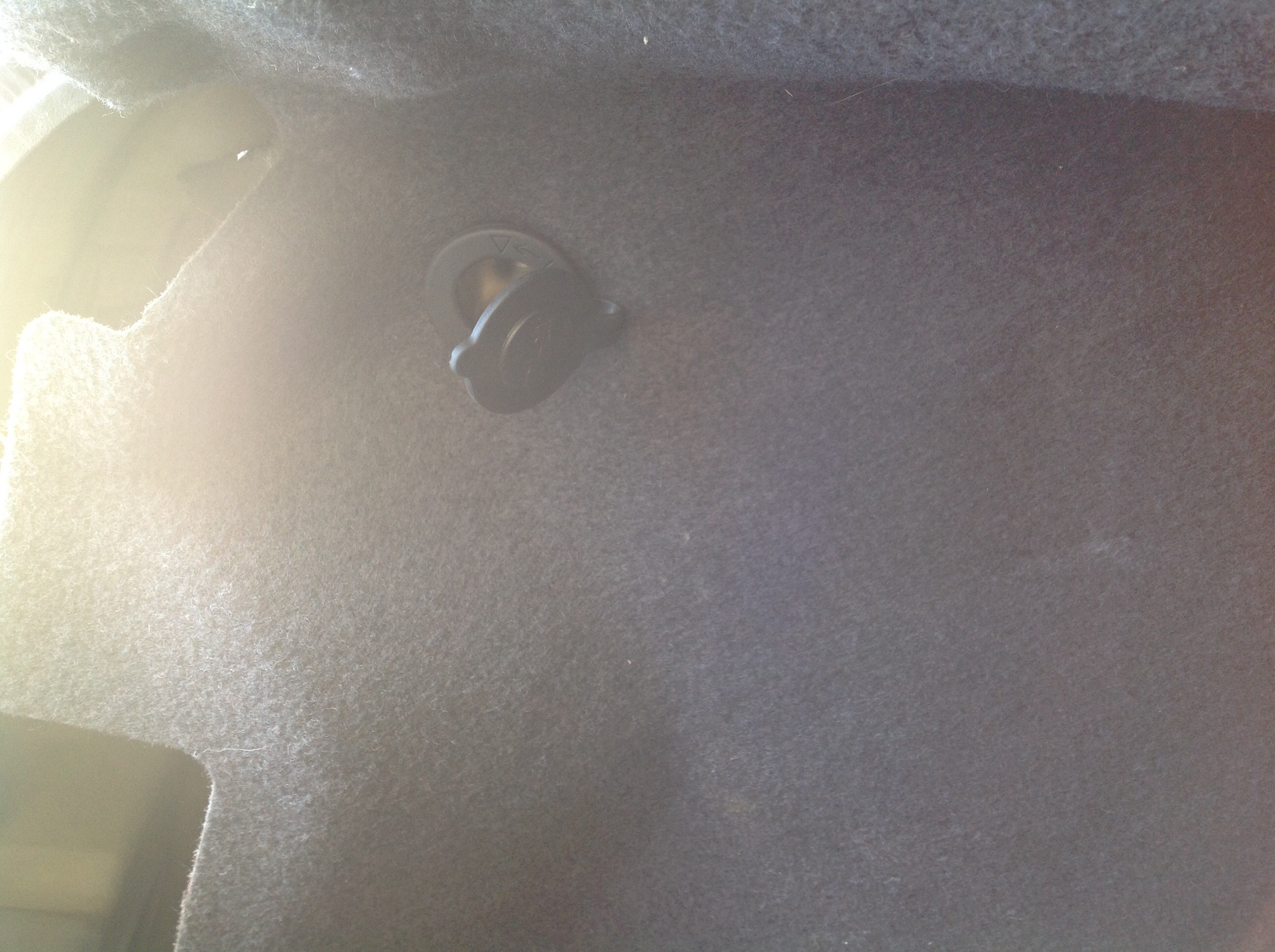

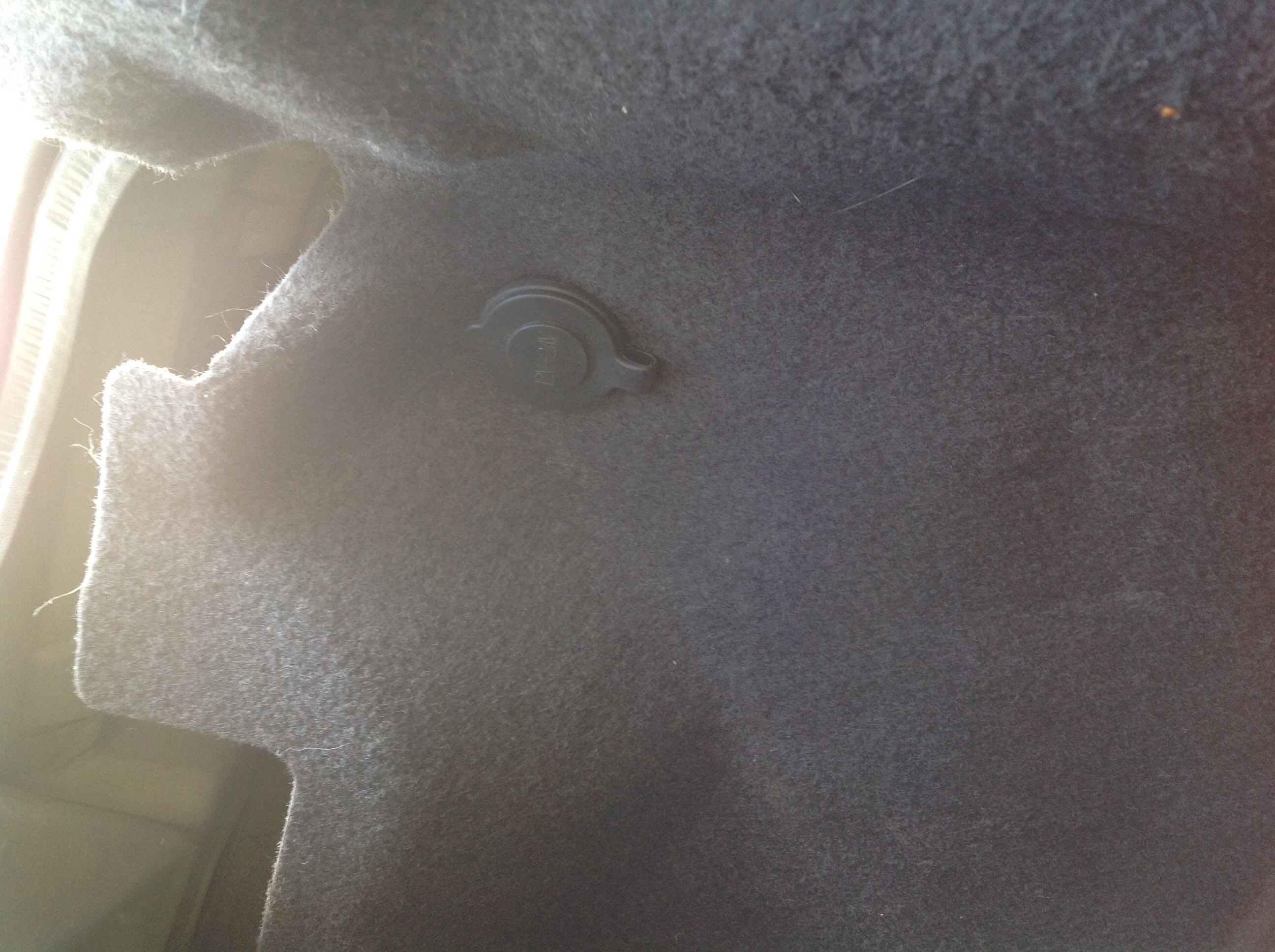

    Теперь все собираем и вуаля у нас есть теперь доп. Розетка
    Доп. Розетка в багажнике седан р12-image.jpg
    Доп. Розетка в багажнике седан р12-image.jpg
    Простите за фото- солнышко немного засветило...
    Последний раз редактировалось maxrealman; 31.08.2016 в 20:10.

  4. #4
    maxrealman
    Автор темы
    Если что не так извиняйте!
    обсуждение темы тут http://www.primera-club.ru/f/tuning/...2/#post1085387
