Шкив коленвала CD20T

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 15
  1. #1
    sharanda
    Автор темы

    Тема новичка Шкив коленвала CD20T

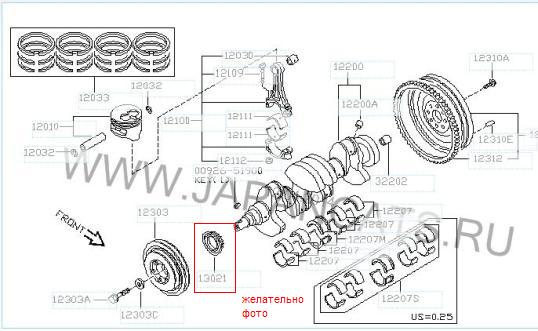

    Может кто знает как стоят вершины зубов на шкиву коленвала относительно шпонки (предыстория такова-для замены сальника распредвала нужно было снять шкив распредвала,однако снять его оказалось не так легко: разбит датчик положения коленвала ,слетел венец шкива с выступами для чтения датчиком момента и продолжительности впрыска)
    Шкив коленвала CD20T-shkif-kolenvala.jpg

  2. #2
    Артём!
    Участник
    СD20T, проще заказать шестерню.
    Последний раз редактировалось Артём!; 12.04.2014 в 01:57.

  3. #3
    sharanda
    Автор темы
    да,не можем угадать на насосе с ремнем ,скорее всего из-за этого шкива....

    - - - Добавлено - - -

    машина заводится,двигатель работает,стала более приемистей,только двигатель работает как-то не ровно...

    - - - Добавлено - - -

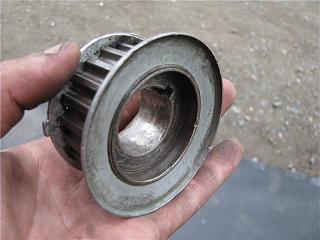

    Вот нашел фото ,только здесь вроде как 2-а зуба через 180 градусов.
    Шкив коленвала CD20T-shkiv-kolenvala-foto.jpg

    - - - Добавлено - - -

    и отражатель есть,а у меня его нету почему-то

    - - - Добавлено - - -

    скорее всего из-за этих зубьев выбивает ошибки 34,92

  4. #4
    СтраNNик
    Старожил
    У тебя Зексель что ли?С Бошевскими(четырёхзубовыми)совсем разное расположение.Ищи исправную шестерню хотя бы для образца,попасть надо достаточно точно.

  5. #5
    sharanda
    Автор темы
    У меня Бош ,вот и ищу хотя бы фото(или может схематично указать)? По книге написано что датчик должен подавать сигнал после прохождения ВМТ через 70 градусов ....

    - - - Добавлено - - -

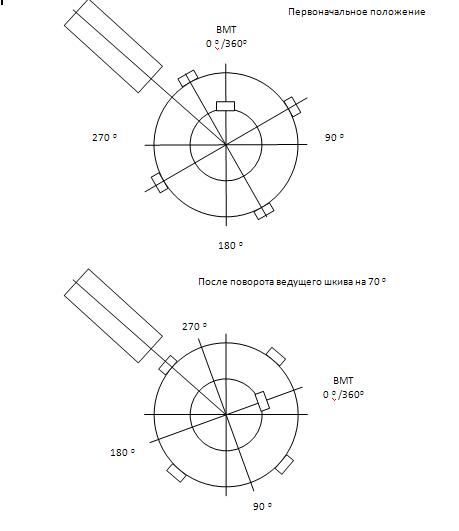

    Вот мои размышления ,как должны располагаться зубья
    Шкив коленвала CD20T-shema-veduschei-shesterni.jpg
    Может кто чего подскажет?

  6. #6
    СтраNNик
    Старожил
    Для этого надо знать,на каком этапе появляется сигнал,перед зубом или после.

  7. #7
    sharanda
    Автор темы

    Тема новичка

    Скорее всего перед началом зуба(его длина влияет на время впрыска),а после прохода зуба подать сигнал на насос о закрытии

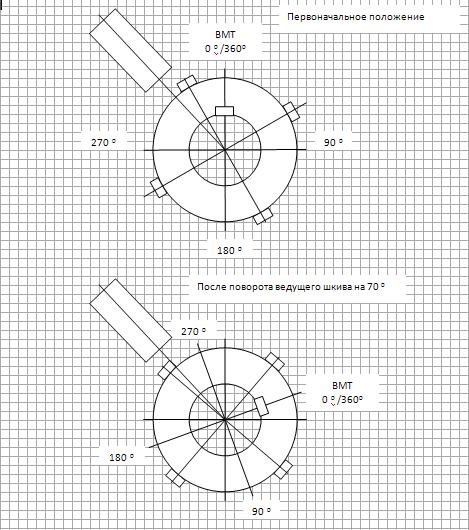

    Шкив коленвала CD20T-shema-veduschei-shesterni-2.jpg

  8. #8
    СтраNNик
    Старожил
    Цитата Сообщение от sharanda Посмотреть сообщение
    Скорее всего перед началом зуба(его длина влияет на время впрыска),а после прохода зуба подать сигнал на насос о закрытии

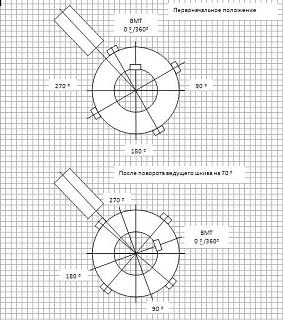

    Нажмите на изображение для увеличения.

Название:	схема ведущей шестерни 2.jpg
Просмотров:	259
Размер:	74.6 Кб
ID:	67155
    на время впрыска,тоесть на объем впрыска,эти зубцы однозначно не влияют.

  9. #9
    sharanda
    Автор темы
    Получается так 4 промежутка по 70 градусов это 280 градусов,остальные 360-280=80 на длину 4-х зубов,итого 20 градусов на зуб,следовательно все сходиться 70+20=90 градусов от края зуба до края
    Шкив коленвала CD20T-shema-veduschei-shesterni-3.jpg

  10. #10
    СтраNNик
    Старожил
    Так ты не забывай,что мотор 4х цилиндровый,и вспышка происходит через полоборота к-вала,а не через четверть.Видимо датчик считает зубья,а мозги уже деля их на 4,отсюда и работа тахометра и совмещение с датчиком на форсунке.
