Камера заднего вида

Страница 23 из 39 ПерваяПервая ... 13212223242533 ... ПоследняяПоследняя
Показано с 221 по 230 из 386
  1. #221
    Jenek72
    Участник
    Цитата Сообщение от IlI4 Посмотреть сообщение
    Что-то почитав тему, так и не понял - подключил кто-то камеру зх если не было изначально или нет? Активировать режим зх - элементарно даже без блока управления этой камеры. А вот получить картинку - проблема. С самой камеры идёт сигнал + и масса, а вот блок раскладывает на сигнал +, синхру и массу. Если подключать к монику только сигнал и массу - картинка есть, но она срывается, прыгает кадр и ничего не видно толком. Сигнал подавал как NTSC, так и PAL - без разницы. Как обойтись без этой синхры может кто-нибудь подсказать? А то это блочёк даже на разборках ДВ - редкий и дороговастый гость.
    Есть предположение, что блочёк ничего не раскладывает, а просто ограничивает(стабилизирует) уровень сигнала и подаёт его на третью ногу видеочипа, которая является композитным видеовходом(судя по схеме). Следовательно попробуй взять переменный резистор на 1-2кОм, на среднюю ногу подай сигнал с камеры, одну крайнюю на массу, с другой крайней подавай сигнал куда ты подключался и пробуй плавненько крутить резюк, смотри - будут ли улучшения.

  2. #222
    IlI4
    Участник
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    Есть предположение, что блочёк ничего не раскладывает, а просто ограничивает(стабилизирует) уровень сигнала и подаёт его на третью ногу видеочипа, которая является композитным видеовходом(судя по схеме). Следовательно попробуй взять переменный резистор на 1-2кОм, на среднюю ногу подай сигнал с камеры, одну крайнюю на массу, с другой крайней подавай сигнал куда ты подключался и пробуй плавненько крутить резюк, смотри - будут ли улучшения.
    Но опять же если судить по мануалу, то там выходит именно RGB и синхро сигнал. В любом случае, вчера нашёл недорого этот блочёк и подцепил камеру. Всё сразу заработало. Сам блочёк поставил под консолью, возле нави и cd блоков - не надо тянуть кучу проводов в багажник, а только один сигнальный. Камеру запитал от ламмпочки ЗХ. Пол дня задом катался
    Зачем ниссановцы сделали такой сигнал - непонятно. По факту этот блок выпорлняет только две функции - подача 5 в. для родной камеры, и разложение видеосигнала. Линии разметки рисует толи моник, толи нави. В праворуоких этот блок ещё как-то завязан с тв-тюнером, хз для чего, но по крайней мере два проводка в экране подключаются с блока камеры именно к тюнеру. Распиновка и цвета проводов совпадают с леворукими

  3. #223
    Алексей 5627
    Участник
    IlI4,
    привет!!! я так понял вы установили камеру и блок управления в машину которая не комплектовалась этими штуками.если можно поподробней как вы это сделали! можно фото)) спасибо!!!

    ---------- Сообщение добавлено в 02:02 ---------- Предыдущее сообщение добавлено Вчера в 16:33 ----------

    вот не удача((! человек пропал(( а так интересно как у него все получилось!

  4. #224
    IlI4
    Участник
    Цитата Сообщение от Алексей 5627 Посмотреть сообщение
    IlI4,
    привет!!! я так понял вы установили камеру и блок управления в машину которая не комплектовалась этими штуками.если можно поподробней как вы это сделали! можно фото)) спасибо!!!

    ---------- Сообщение добавлено в 02:02 ---------- Предыдущее сообщение добавлено Вчера в 16:33 ----------

    вот не удача((! человек пропал(( а так интересно как у него все получилось!
    не пропадал я ). Всё работает как и должно работать. Ничего сложного нет. Фото не делал. Да и фотать там особо нечего. Земля, ACC, Bat, сигнал реверса и сигнал наличия блока камеры ЗХ - всё это подключатся к нави-блоку. Плюс один (двойной) сигнальный провод на дисплей, и один на камеру. Всё! Все фото сделаю когда окончательно закончу замену монохрама на цветной монитор. Спрашивай если что не понятно.

  5. #225
    Алексей 5627
    Участник
    IlI4,
    спасибо!!!!)) надо будит по разборкам блок это поискать! ты в Хабаровске живешь? я по службе в июне помчу туда на машине можно пересечся где небудь заодно и посмотреть)) если не против

  6. #226
    IlI4
    Участник
    Цитата Сообщение от Алексей 5627 Посмотреть сообщение
    IlI4,
    спасибо!!!!)) надо будит по разборкам блок это поискать! ты в Хабаровске живешь? я по службе в июне помчу туда на машине можно пересечся где небудь заодно и посмотреть)) если не против
    Не вопрос, номер в личке

  7. #227
    IlI4
    Участник

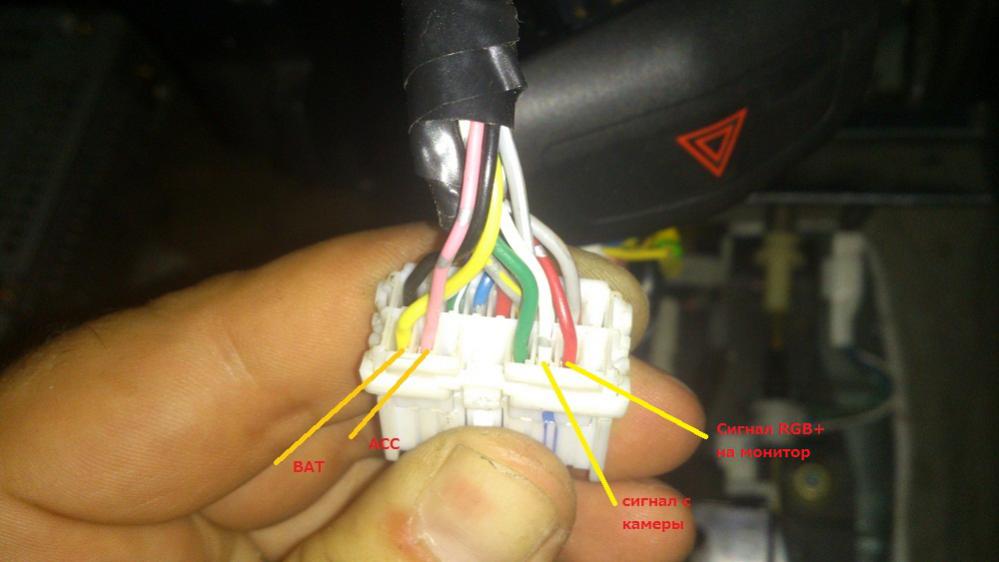

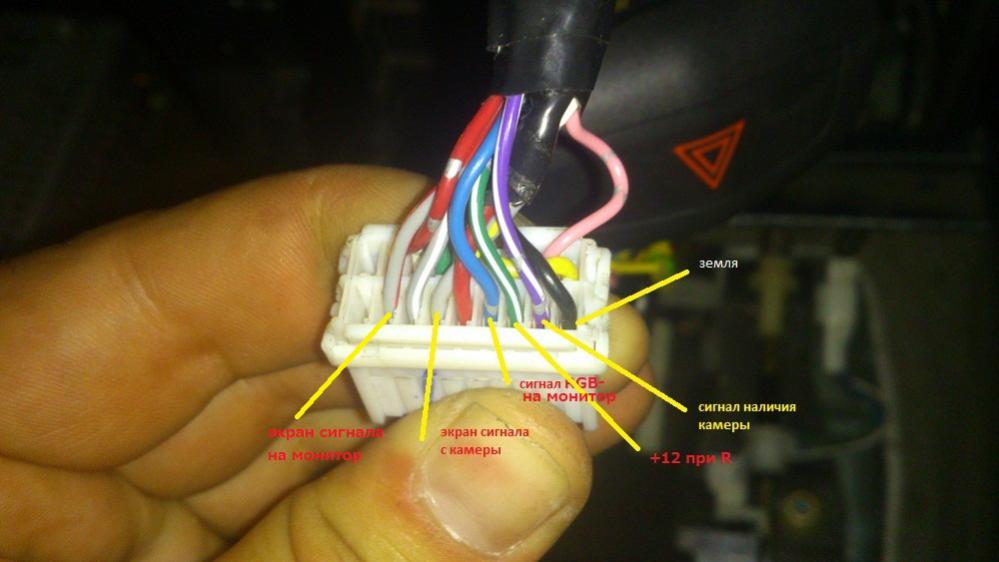

    Распиновка блока камеры. С японца, остальные пины идут на тв-тюнер, назначение их не известно.
    Миниатюры Миниатюры Камера заднего вида-dsc_0324.jpg   Камера заднего вида-dsc_0325.jpg

  8. #228
    Hixx
    Участник
    IlI4,
    линии разметки рисует сама камера, скорее всего, т.к. при рассинхронизации, даже небольшой, эти линии бы убежали нафиг.

  9. #229
    IlI4
    Участник
    Цитата Сообщение от Hixx Посмотреть сообщение
    IlI4,
    линии разметки рисует сама камера, скорее всего, т.к. при рассинхронизации, даже небольшой, эти линии бы убежали нафиг.
    у японца рисует именно блок. Тк при отключенной камере линии есть.

  10. #230
    ixal
    Участник
    Люди дайте раскладку по подключению камеры зх. Купил блок управления камерой камеру от вагона. Не пойму куда подключить саму камеру. К блоку управления разъем нашел. А что дальше делать не знаю. У меня седан япошка. Подключил разъем к блоку управления при включении задней передачи ни чего не происходит.
