Камера заднего вида

Страница 33 из 39 ПерваяПервая ... 233132333435 ... ПоследняяПоследняя
Показано с 321 по 330 из 386
  1. #321
    Moroz
    Читатель
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Всем привет! Подскажите на европейках у которых стоят цветные камеры формат NTSC и также питание 6.5в?
    вопрос не понял.... но на Европейках действительно камера ntsc и 6,5В

  2. #322
    АлексейО
    Участник

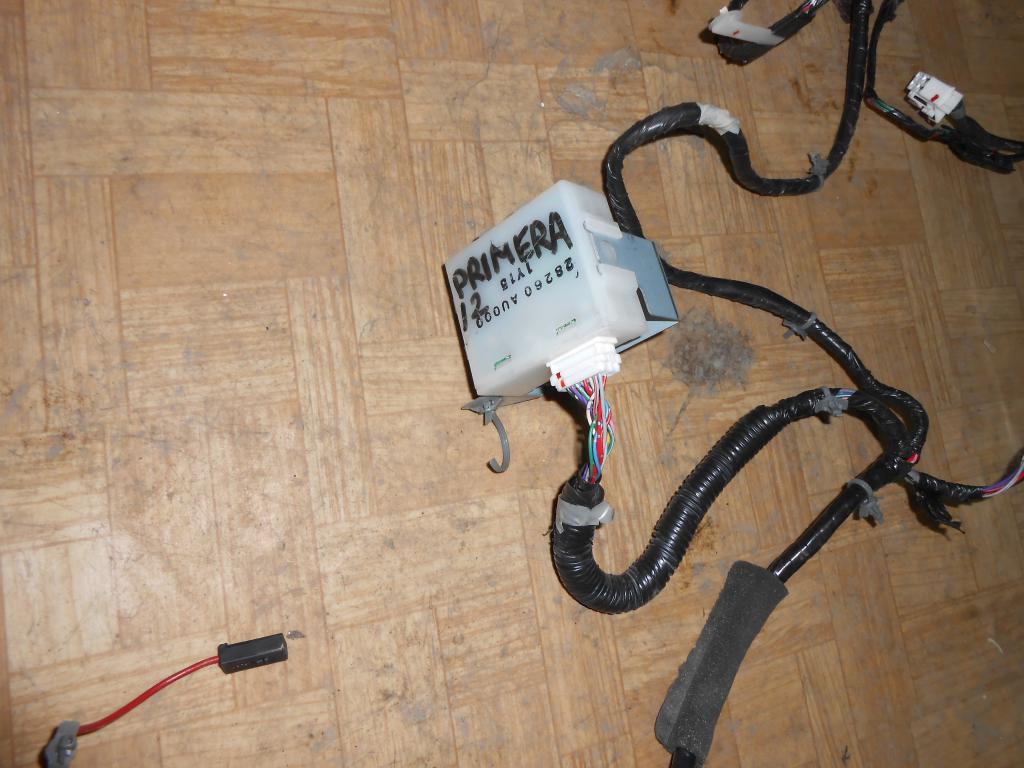

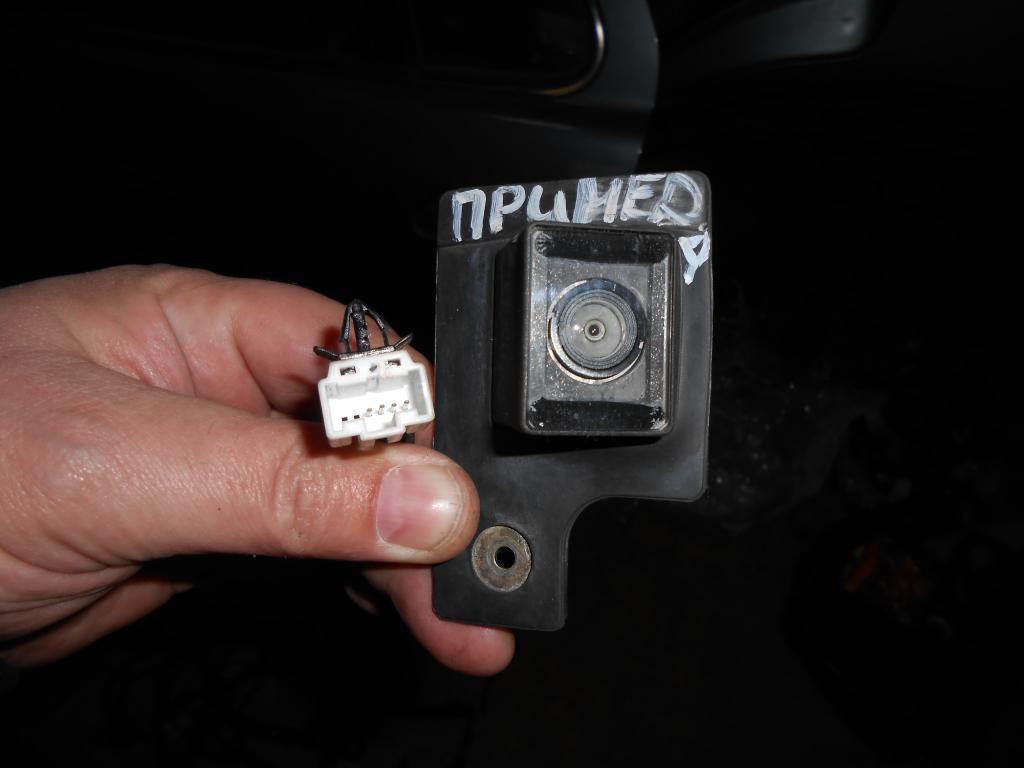

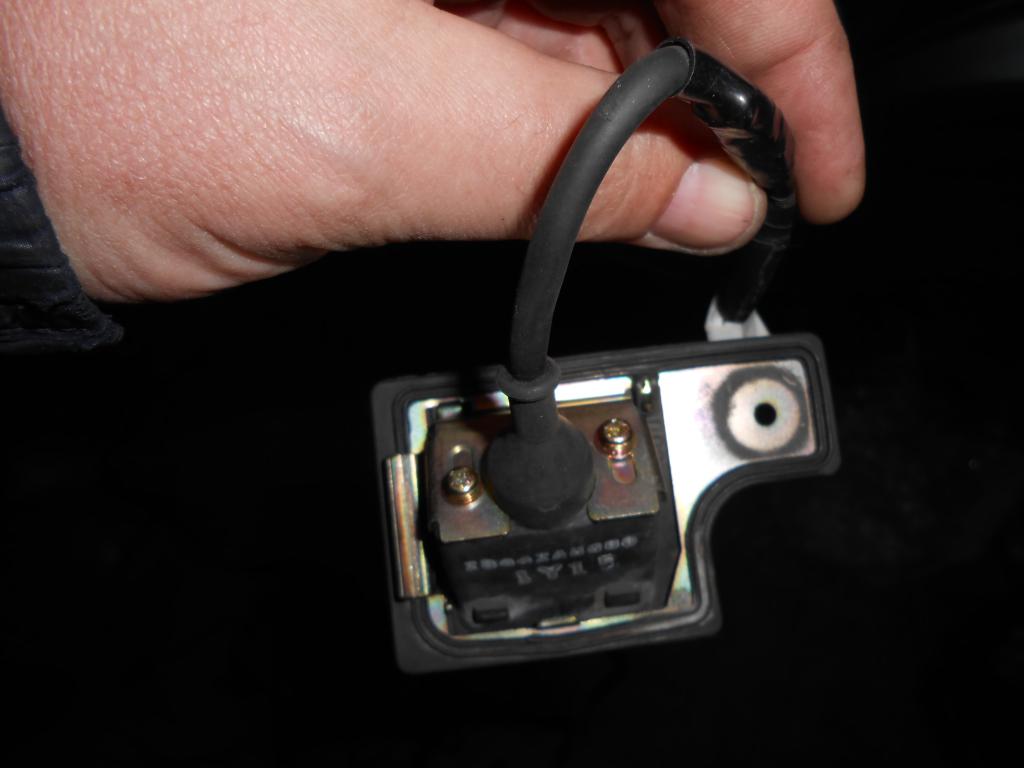

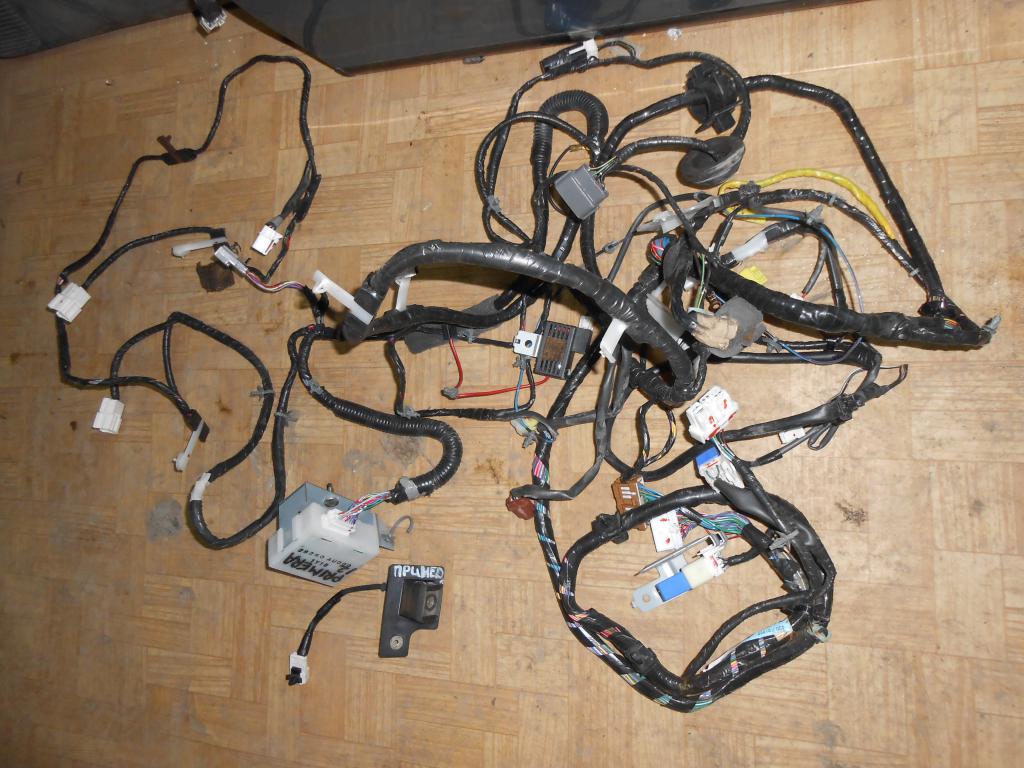

    Всем привет! Может кому будет интересно как я подключал камеру заднего и переднего вида на свою примку.У меня в комплектации было все что бы ее подключить кроме самой камеры и блока управления)) В Приморье с разборки взял полностью всю косу(провода,камеру,блок управления) от пиримки 2002 года седан и рамку куда сама камера вставляется так как без нее штатную не установить!Правда рамка золотистая а у меня примка серебристая) И китайскую камеру NTSC формата переднею с линиями.И кучу пива)) И теплый гараж)и так- установил рамку для крепления камеры и ее туда установил,снял обшивку на багажнике и от туда вынул свою косу проводов и полностью заменил от донора и протянул ее с правого бока к ТВ тюнеру и воткнул разъем в тюнер с косы и там же закрепил блок управления с камеры ,затем самый гемор это протащить все провода до торпеды, много мата)) после разобрал панель и снял навик и монитор от косы донора я подключил все в штатные места и проверил работу всего этого) и тут первая беда((( камера черно белая((( но все работает!Я собрал салон кроме панели.Камеру переднею я врезал над номером,пришлось пропаять бампер!Камеру запитал мне электрик от проводов под капотом она 12в через предохранитель и провел на кнопку в салон и тут у нас тупик!!! Мы же блок управления оставили в багажнике а камеру надо цеплять на него(( опять снятие обшивок и всего гемороя! Потом мне электрик подключил переднею камеру к блоку управления в тоже гнездо куда подается сигнал с задней камеры но через реле.Получилось что когда я нажимаю кнопку передней камеры на мониторе появляется изображение, если включить заднею передачу то меняется на заднею камеру,задняя имеет приоритет!Камер передняя показывает все ЦВЕТНЫМ!!!! Хотя сигнал идет через блок!Значит блок не меняет цветность!!! Далее все собрал и выпил кучу пива с товарищем))) Но тут опять беда(( я забыл все фоткать!!!И остались только фото самих запчастей и схемы подключения!!! Выложу что есть!!!((( Отдельное спасибо человеку с форума который дал фото штекера на блоке управления с расшифровкой сигналов и схему подключения и его статье о том как он также подключал!Спасибо!!! Камера заднего вида-dsc_0324.jpg Камера заднего вида-dsc_0325.jpg Камера заднего вида-dscn0512.jpg Камера заднего вида-dscn0513.jpg Камера заднего вида-dscn0515.jpgКамера заднего вида-bezymyannyi.jpg Камера заднего вида-dscn0514.jpg

    - - - Добавлено - - -

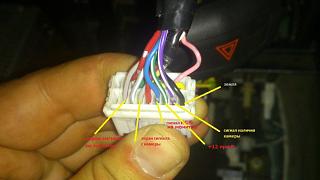

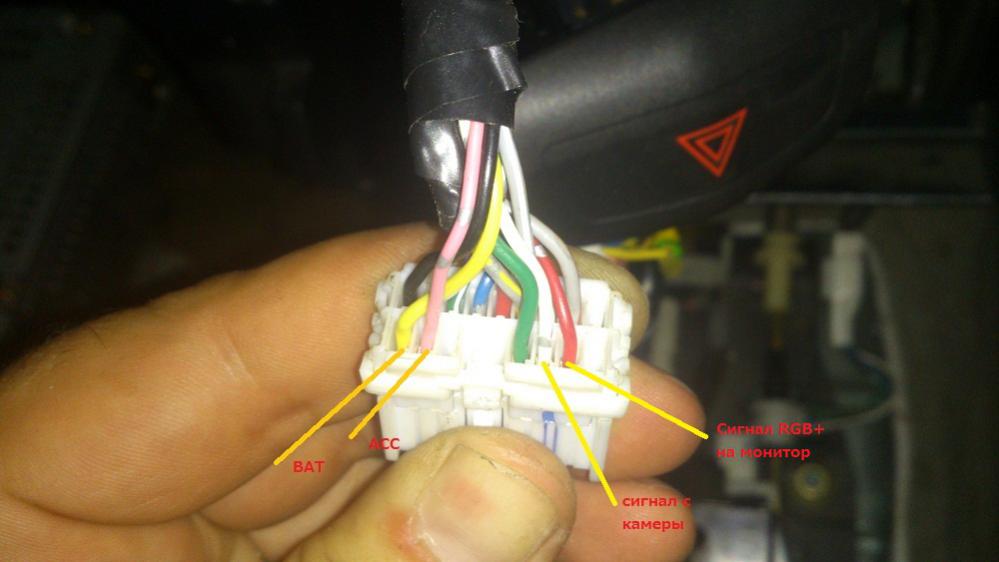

    Провода в моей косе и в донорской сравнивал и проверял не я а электрик)))

  3. #323
    ixal
    Участник
    А машина у тебя японской сборки?
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Всем привет! Может кому будет интересно как я подключал камеру заднего и переднего вида на свою примку.У меня в комплектации было все что бы ее подключить кроме самой камеры и блока управления)) В Приморье с разборки взял полностью всю косу(провода,камеру,блок управления) от пиримки 2002 года седан и рамку куда сама камера вставляется так как без нее штатную не установить!Правда рамка золотистая а у меня примка серебристая) И китайскую камеру NTSC формата переднею с линиями.И кучу пива)) И теплый гараж)и так- установил рамку для крепления камеры и ее туда установил,снял обшивку на багажнике и от туда вынул свою косу проводов и полностью заменил от донора и протянул ее с правого бока к ТВ тюнеру и воткнул разъем в тюнер с косы и там же закрепил блок управления с камеры ,затем самый гемор это протащить все провода до торпеды, много мата)) после разобрал панель и снял навик и монитор от косы донора я подключил все в штатные места и проверил работу всего этого) и тут первая беда((( камера черно белая((( но все работает!Я собрал салон кроме панели.Камеру переднею я врезал над номером,пришлось пропаять бампер!Камеру запитал мне электрик от проводов под капотом она 12в через предохранитель и провел на кнопку в салон и тут у нас тупик!!! Мы же блок управления оставили в багажнике а камеру надо цеплять на него(( опять снятие обшивок и всего гемороя! Потом мне электрик подключил переднею камеру к блоку управления в тоже гнездо куда подается сигнал с задней камеры но через реле.Получилось что когда я нажимаю кнопку передней камеры на мониторе появляется изображение, если включить заднею передачу то меняется на заднею камеру,задняя имеет приоритет!Камер передняя показывает все ЦВЕТНЫМ!!!! Хотя сигнал идет через блок!Значит блок не меняет цветность!!! Далее все собрал и выпил кучу пива с товарищем))) Но тут опять беда(( я забыл все фоткать!!!И остались только фото самих запчастей и схемы подключения!!! Выложу что есть!!!((( Отдельное спасибо человеку с форума который дал фото штекера на блоке управления с расшифровкой сигналов и схему подключения и его статье о том как он также подключал!Спасибо!!! Нажмите на изображение для увеличения.

Название:	DSC_0324.jpg
Просмотров:	226
Размер:	49.8 Кб
ID:	79344 Нажмите на изображение для увеличения.

Название:	DSC_0325.jpg
Просмотров:	150
Размер:	45.8 Кб
ID:	79345 Нажмите на изображение для увеличения.

Название:	DSCN0512.jpg
Просмотров:	165
Размер:	46.2 Кб
ID:	79346 Нажмите на изображение для увеличения.

Название:	DSCN0513.jpg
Просмотров:	115
Размер:	48.8 Кб
ID:	79347 Нажмите на изображение для увеличения.

Название:	DSCN0515.jpg
Просмотров:	131
Размер:	125.5 Кб
ID:	79349Нажмите на изображение для увеличения.

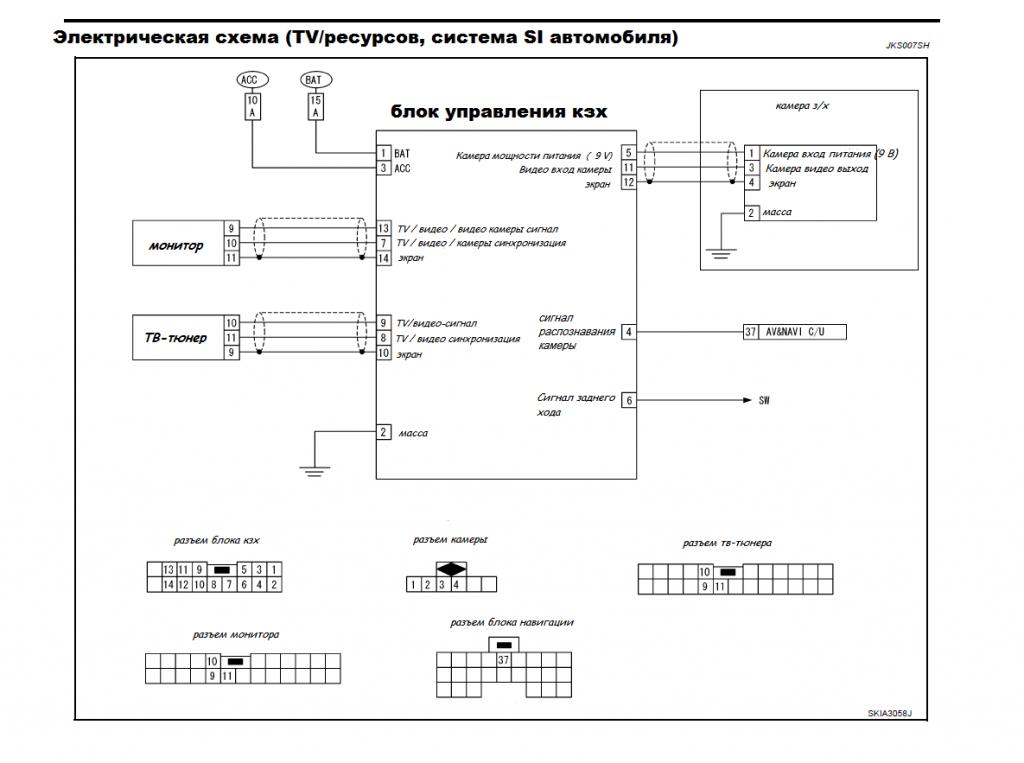

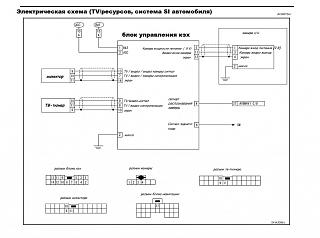

Название:	Безымянный.jpg
Просмотров:	5599
Размер:	68.0 Кб
ID:	79350 Нажмите на изображение для увеличения.

Название:	DSCN0514.jpg
Просмотров:	126
Размер:	97.8 Кб
ID:	79348

    - - - Добавлено - - -

    Провода в моей косе и в донорской сравнивал и проверял не я а электрик)))

  4. #324
    АлексейО
    Участник
    Цитата Сообщение от ixal Посмотреть сообщение
    А машина у тебя японской сборки?
    да японка 2001 год TNP-12

  5. #325
    Moroz
    Читатель
    Цитата Сообщение от ixal Посмотреть сообщение
    А машина у тебя японской сборки?
    2001 года европеек нет

  6. #326
    АлексейО
    Участник
    Сегодня заменил камеру заднего вида черно белую на цветную с японки 2003г камера по каталогу 28442-aw720.Пришлось не много перепаять штекер проводов. Изображение стало отличное и цветное, но без линий парковки ((, значит в моем случае не навик не блок управления не рисует их(.Может еще в настройках посмотреть при настройки яркости, вдруг есть включение этих линий) просто сразу забыл посмотреть и ушел на службу) завтра посмотрю.

  7. #327
    Moroz
    Читатель
    АлексейО, на Европейке линий нет 100%

  8. #328
    АлексейО
    Участник
    Moroz,Привет, очень хочется эти линии) хорошо что камера эта на холяву досталась! Но с цветным изображением куда лучше чем с ЧБ )) посмотрю, может что подберу по размеру в штатное место с разметкой)

  9. #329
    Moroz
    Читатель
    АлексейО, откровенно говоря не вижу смысла в линиях. Бампер видно. Линии прикольно, когда они активные, руль поворачиваешь и они траекторию прорисовывают, но у нас так не сделать..

  10. #330
    АлексейО
    Участник
    Moroz, Можно сделать,но дорого(( http://carformer-b2b.ru/catalog/razr...st-nissan.html
