  1. #361
    кисловодск
    Старожил
    Цитата Сообщение от Семеон Посмотреть сообщение
    контракт 4000
    что то совсем цены задрали.брал 2 года назад по 1500.вроде рыноу б.у только дешевеет

  2. #362
    АлексейО
    Участник
    Цитата Сообщение от Санек42 Посмотреть сообщение
    коплю бабосики),ты есть в вк или еще где чтобы если что спрашивать у тебя?)
    я в вк есть) в личку скину адрес страницы

  3. #363
    IlI4
    Участник
    Да камера работает любая китайская NTSC

  4. #364
    ixal
    Участник
    Цитата Сообщение от АлексейО Посмотреть сообщение

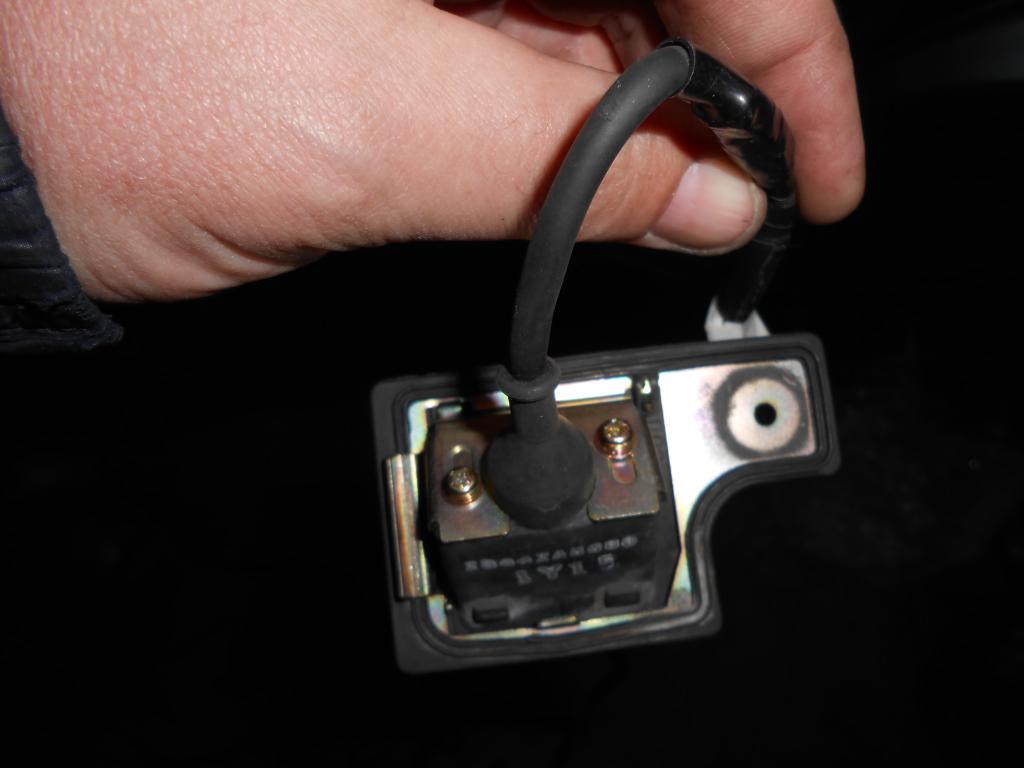

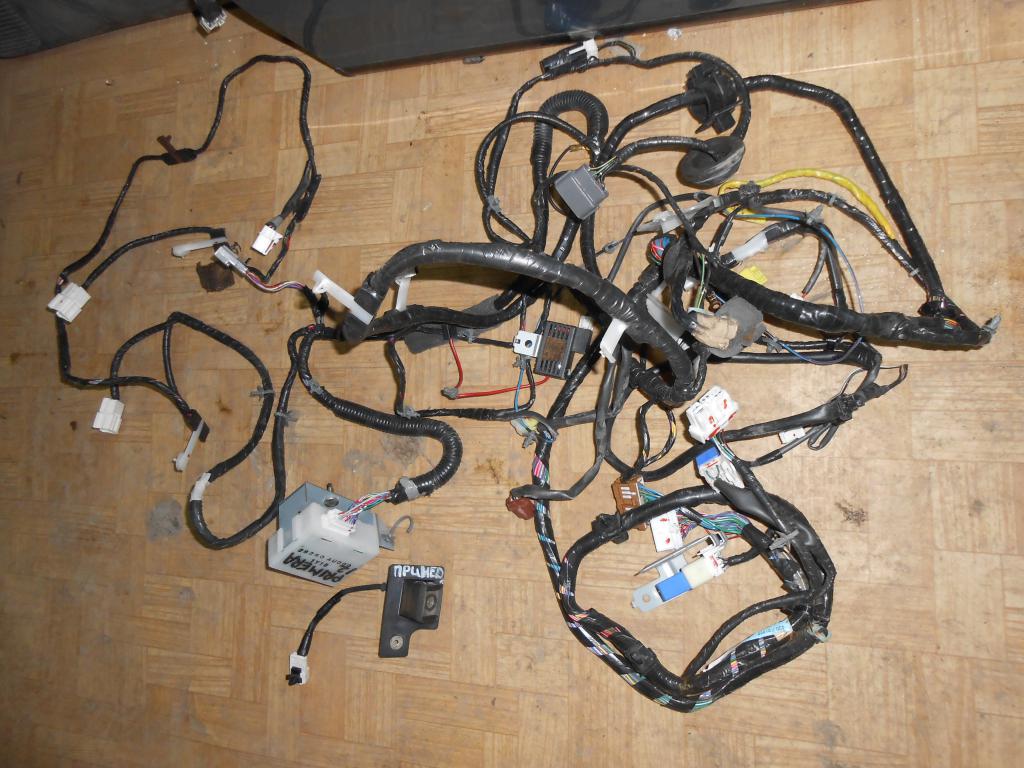

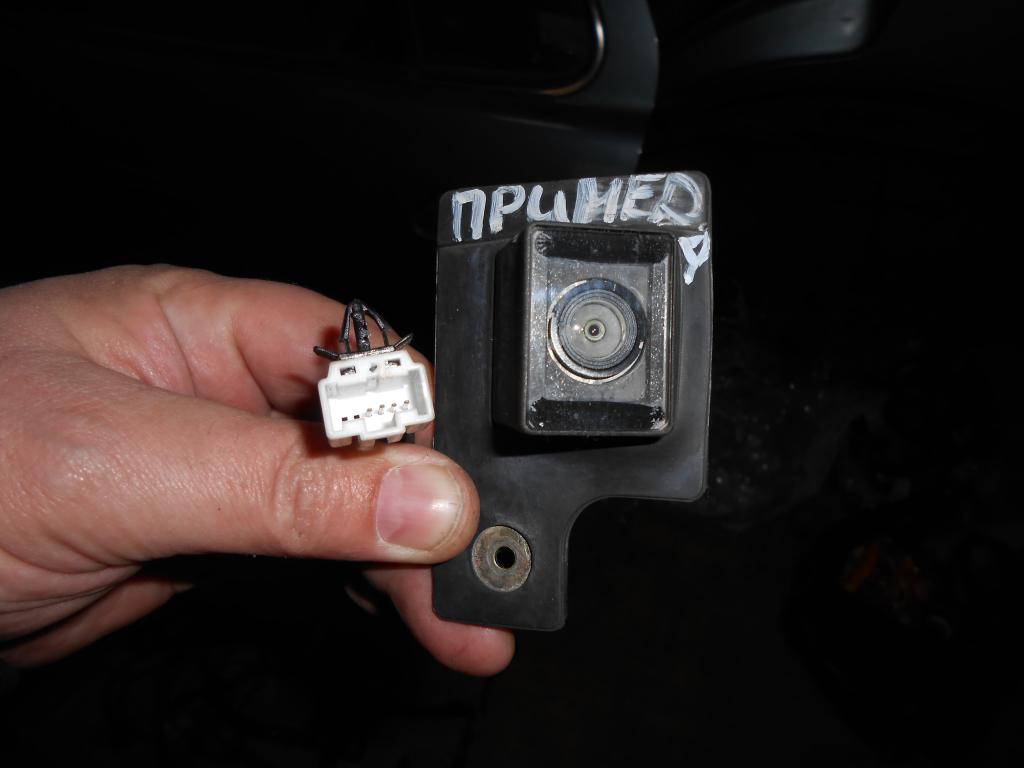

    Всем привет! Может кому будет интересно как я подключал камеру заднего и переднего вида на свою примку.У меня в комплектации было все что бы ее подключить кроме самой камеры и блока управления)) В Приморье с разборки взял полностью всю косу(провода,камеру,блок управления) от пиримки 2002 года седан и рамку куда сама камера вставляется так как без нее штатную не установить!Правда рамка золотистая а у меня примка серебристая) И китайскую камеру NTSC формата переднею с линиями.И кучу пива)) И теплый гараж)и так- установил рамку для крепления камеры и ее туда установил,снял обшивку на багажнике и от туда вынул свою косу проводов и полностью заменил от донора и протянул ее с правого бока к ТВ тюнеру и воткнул разъем в тюнер с косы и там же закрепил блок управления с камеры ,затем самый гемор это протащить все провода до торпеды, много мата)) после разобрал панель и снял навик и монитор от косы донора я подключил все в штатные места и проверил работу всего этого) и тут первая беда((( камера черно белая((( но все работает!Я собрал салон кроме панели.Камеру переднею я врезал над номером,пришлось пропаять бампер!Камеру запитал мне электрик от проводов под капотом она 12в через предохранитель и провел на кнопку в салон и тут у нас тупик!!! Мы же блок управления оставили в багажнике а камеру надо цеплять на него(( опять снятие обшивок и всего гемороя! Потом мне электрик подключил переднею камеру к блоку управления в тоже гнездо куда подается сигнал с задней камеры но через реле.Получилось что когда я нажимаю кнопку передней камеры на мониторе появляется изображение, если включить заднею передачу то меняется на заднею камеру,задняя имеет приоритет!Камер передняя показывает все ЦВЕТНЫМ!!!! Хотя сигнал идет через блок!Значит блок не меняет цветность!!! Далее все собрал и выпил кучу пива с товарищем))) Но тут опять беда(( я забыл все фоткать!!!И остались только фото самих запчастей и схемы подключения!!! Выложу что есть!!!((( Отдельное спасибо человеку с форума который дал фото штекера на блоке управления с расшифровкой сигналов и схему подключения и его статье о том как он также подключал!Спасибо!!! Вложение 79344 Вложение 79345 Вложение 79346 Вложение 79347 Вложение 79349Вложение 79350 Вложение 79348

    - - - Добавлено - - -

    Провода в моей косе и в донорской сравнивал и проверял не я а электрик)))
    А в какой разъем втыкал фишку от косы багажника до тв тюнера?

  5. #365
    АлексейО
    Участник
    Цитата Сообщение от ixal Посмотреть сообщение
    А в какой разъем втыкал фишку от косы багажника до тв тюнера?
    Если честно то и не помню уже) Две косы размотали и подключали,там этих штекеров была куча)

  6. #366
    ixal
    Участник
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Если честно то и не помню уже) Две косы размотали и подключали,там этих штекеров была куча)
    Две косы, т.е. одна коса с крышки багажника, а вторая длинная коса которая идет с багажника до торпеды. Правильно?????

  7. #367
    АлексейО
    Участник
    Цитата Сообщение от ixal Посмотреть сообщение
    Две косы, т.е. одна коса с крышки багажника, а вторая длинная коса которая идет с багажника до торпеды. Правильно?????
    Не много не так! Снятая моя коса(старая) и новая с донора! Их сначала сравнивали и потом от багажника стали подключать по всем штекерам.Коса от крышки багажника подключалась к штекерам задних фар,от камеры штекер подключался к толстой проводке и от нее были разветвления в болк управления в тв тюнер и далее на двд и монитор! Там не отследишь какие провода куда, просто штекерами соединение делали. Грубо говоря втыкали штекера сравнивая как на старой косе.

    - - - Добавлено - - -

    Цитата Сообщение от ixal Посмотреть сообщение
    Две косы, т.е. одна коса с крышки багажника, а вторая длинная коса которая идет с багажника до торпеды. Правильно?????
    У вас цветной монитор?

  8. #368
    ixal
    Участник
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Не много не так! Снятая моя коса(старая) и новая с донора! Их сначала сравнивали и потом от багажника стали подключать по всем штекерам.Коса от крышки багажника подключалась к штекерам задних фар,от камеры штекер подключался к толстой проводке и от нее были разветвления в болк управления в тв тюнер и далее на двд и монитор! Там не отследишь какие провода куда, просто штекерами соединение делали. Грубо говоря втыкали штекера сравнивая как на старой косе.

    - - - Добавлено - - -



    У вас цветной монитор?

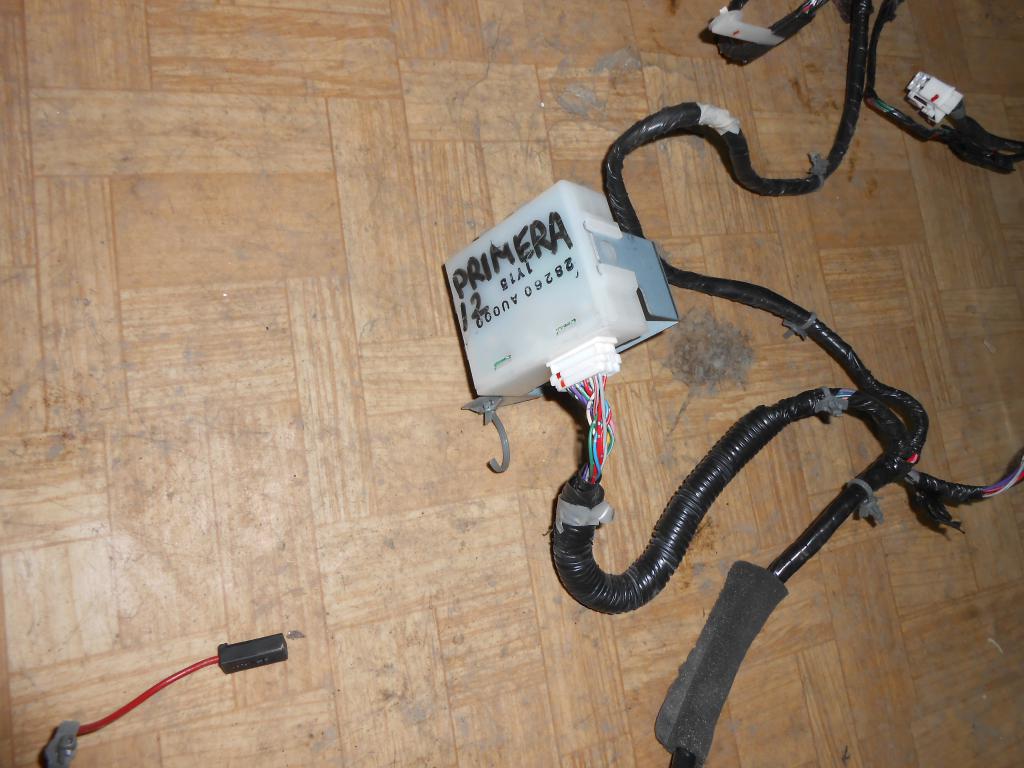

    Да у мня цветной монитор, т.е. вы установили ту косу с блоком управления камерой что у вас на фото + косу в крышку багажника + саму камру так?

    - - - Добавлено - - -

    Цитата Сообщение от ixal Посмотреть сообщение
    Да у мня цветной монитор, т.е. вы установили ту косу с блоком управления камерой что у вас на фото + косу в крышку багажника + саму камру так?

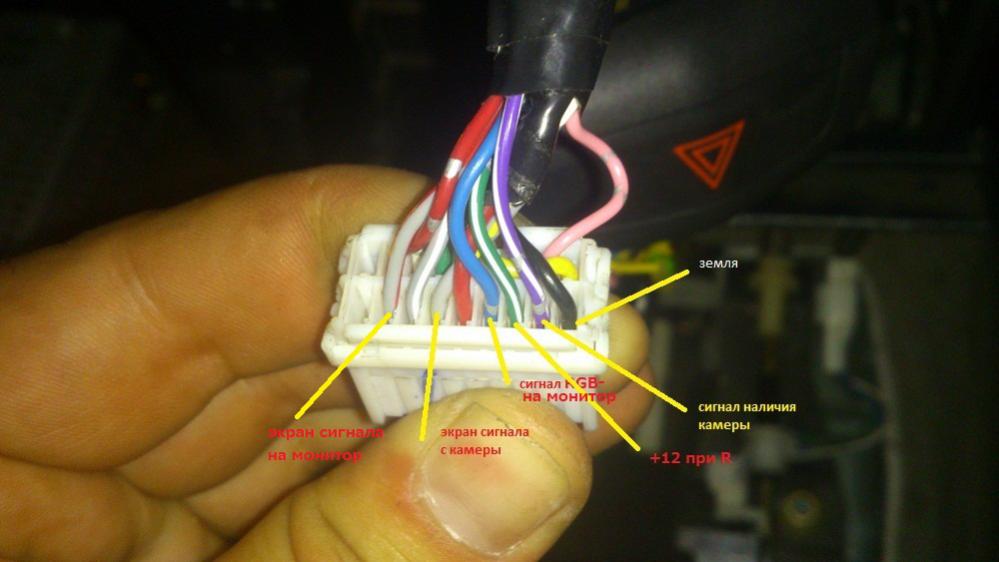

    У что за разъем с пояснениями показан на первых двух фото, куда он устанавливается?

  9. #369
    АлексейО
    Участник
    Цитата Сообщение от ixal Посмотреть сообщение
    Да у мня цветной монитор, т.е. вы установили ту косу с блоком управления камерой что у вас на фото + косу в крышку багажника + саму камру так?

    - - - Добавлено - - -



    У что за разъем с пояснениями показан на первых двух фото, куда он устанавливается?

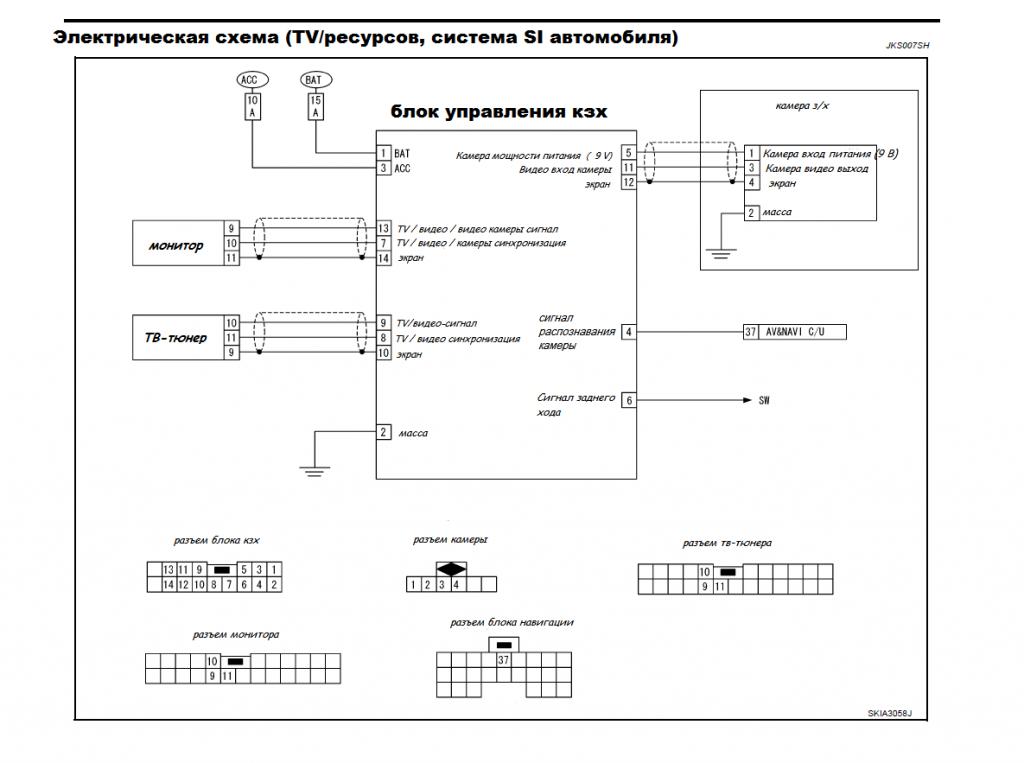

    Совершенно верно! Камера,коса,коса с крышки багажника и все это с донора. А разъем с пояснениями мне скинули если бы я подключал без донорской косы, а просто протянул дополнительные провода подключив их. Если у вас уже цветной монитор то сейчас проще приехать в любой установочный центр,купить китайскую камеру цветную с разметкой и подключить ее без гемора) цена с камерой и установкой рубля 2-3 будет! Это раньше они мозг выносили про блок управления камерой, а сейчас без проблем подключают. У нас в комсе подключение 800р стоит.

  10. #370
    ixal
    Участник
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Совершенно верно! Камера,коса,коса с крышки багажника и все это с донора. А разъем с пояснениями мне скинули если бы я подключал без донорской косы, а просто протянул дополнительные провода подключив их. Если у вас уже цветной монитор то сейчас проще приехать в любой установочный центр,купить китайскую камеру цветную с разметкой и подключить ее без гемора) цена с камерой и установкой рубля 2-3 будет! Это раньше они мозг выносили про блок управления камерой, а сейчас без проблем подключают. У нас в комсе подключение 800р стоит.
    Да я уже донорскую косу (которая с блоком) протянул, у меня нет донорской косы которая устанавливается в крышке багажника, вот у меня и возник вопрос от этой косы что в крышке багажника провода заходят только в косу с блоком управления камерой или же еще идут в блок навигации что под полкой в багажнике?
    У меня просто не происходит переключения в режим камеры заднего хода, хотя пока камера еще и не подключена, может быть монитор не переходит в режим камеры заднего хода из-за того что камера еще не подключена? Хотя по идеи без камеры хотя бы загорался черный экран, или я ошибаюсь?
