Складывающиеся электрозеркала

Страница 10 из 12 ПерваяПервая ... 89101112 ПоследняяПоследняя
Показано с 91 по 100 из 116
  1. #91
    Антон23
    Участник
    блин в отчете фотки пропали((((( что делать??

  2. #92
    Антон23
    Участник
    народ ну так кто скажет где именно точить левое зеркало чтоб оно разложилось нормально!!!??? фоток нет в отчете!!! зеркала уже пришли мне

  3. #93
    boyj
    Участник
    Цитата Сообщение от Антон23 Посмотреть сообщение
    народ ну так кто скажет где именно точить левое зеркало чтоб оно разложилось нормально!!!??? фоток нет в отчете!!! зеркала уже пришли мне
    Такая же беда. Буду ковырять аккуратно..

  4. #94
    Антон23
    Участник
    Цитата Сообщение от boyj Посмотреть сообщение
    Такая же беда. Буду ковырять аккуратно..
    я уже установил их себе и победил неправильный угол обзора.......точить надо вот так: то что указано желтым цветом)

  5. #95
    boyj
    Участник
    Хм..
    А в отчете пишется про доработку правого зеркала, пока не сообразил, как снять металлическую площадку, которая крепится к пластиковому кронштейну тремя болтами. Т.е. не понимаю как разобрать сам шарнир.
    Так же пока не нашел, какой блок управления автор отчета взял от Р12..

    - - - Добавлено - - -

    Помогите решить проблему.

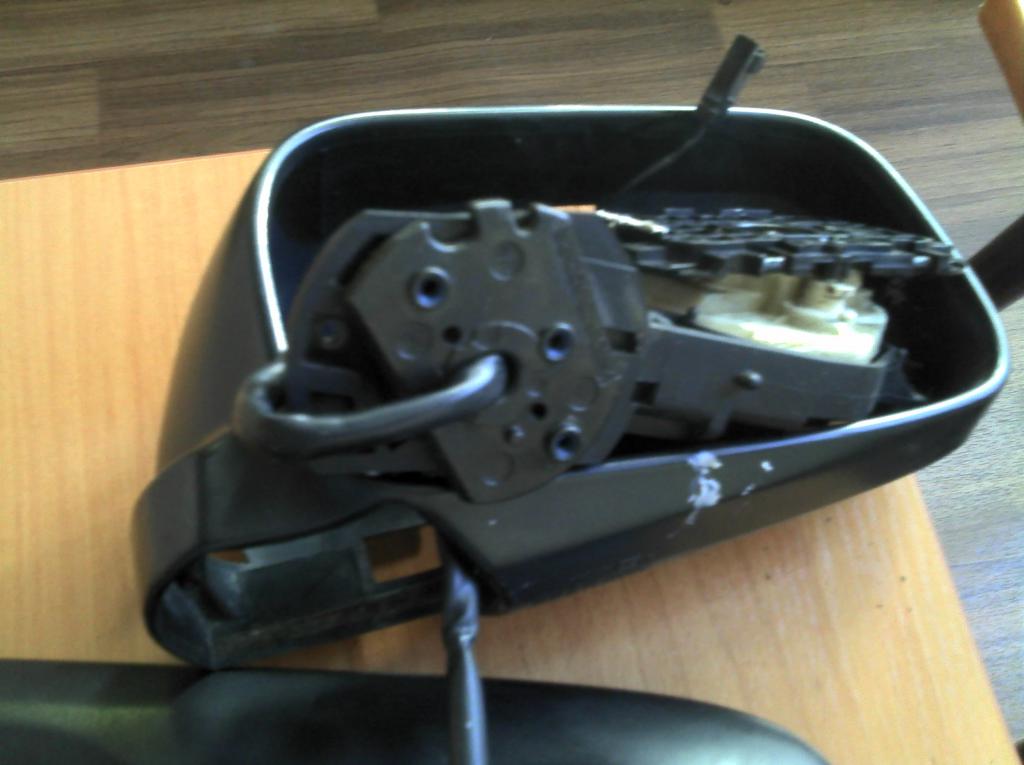

    Как снять один из элементов шарнира, который обведен красным?
    Складывающиеся электрозеркала-img_20130421_192229.jpg
    Смотрю отчет, там автор вложил в паз полиуретановый вкладыш, чтобы зеркало открывалось на меньший угол.
    Миниатюры Миниатюры Складывающиеся электрозеркала-img_20130421_192229.jpg

  6. #96
    boyj
    Участник
    Ну так что? Никто с такой конструкцией не сталкивался?
    Сильно тянуть боюсь, металл по виду хрупкий, чтобы не сломать.

  7. #97
    Антон23
    Участник
    Цитата Сообщение от boyj Посмотреть сообщение
    Ну так что? Никто с такой конструкцией не сталкивался?
    Сильно тянуть боюсь, металл по виду хрупкий, чтобы не сломать.
    вобщем надо полностью все разобрать..... снимаешь механизм складывания, открываешь верхнюю крышку механизма(она на защелках) далее тенешь вверх моторчик(снимется вместе со схемой).....увидишь 2 болтика,их необходимо отвернуть,далее снимаешь белую крышечку редуктора,увидишь редуктор(похож на МКПП) вытаскиваешь его(главное не растеряй шестерни и запомни как они стоят).... дальше увидишь стопор который держит большую пружину,его надо расстопорить....после этого,требуемая тебе деталь вытащится через низ механизма.....собирать в обратном порядке......лично мне правое зеркало не доставило неудобств....все видно....а вот в левом я протачивал канавки.....

  8. #98
    boyj
    Участник
    Цитата Сообщение от Антон23 Посмотреть сообщение
    .... дальше увидишь стопор который держит большую пружину,его надо расстопорить....после этого,требуемая тебе деталь вытащится через низ механизма.....собирать в обратном порядке......
    Вон оно что, Михалыч...
    Ща буду пробовать.
    А кстати, чем протачивал? Дрелью?

  9. #99
    Антон23
    Участник
    Цитата Сообщение от boyj Посмотреть сообщение
    Вон оно что, Михалыч...
    Ща буду пробовать.
    А кстати, чем протачивал? Дрелью?
    ага ей самой))

  10. #100
    boyj
    Участник

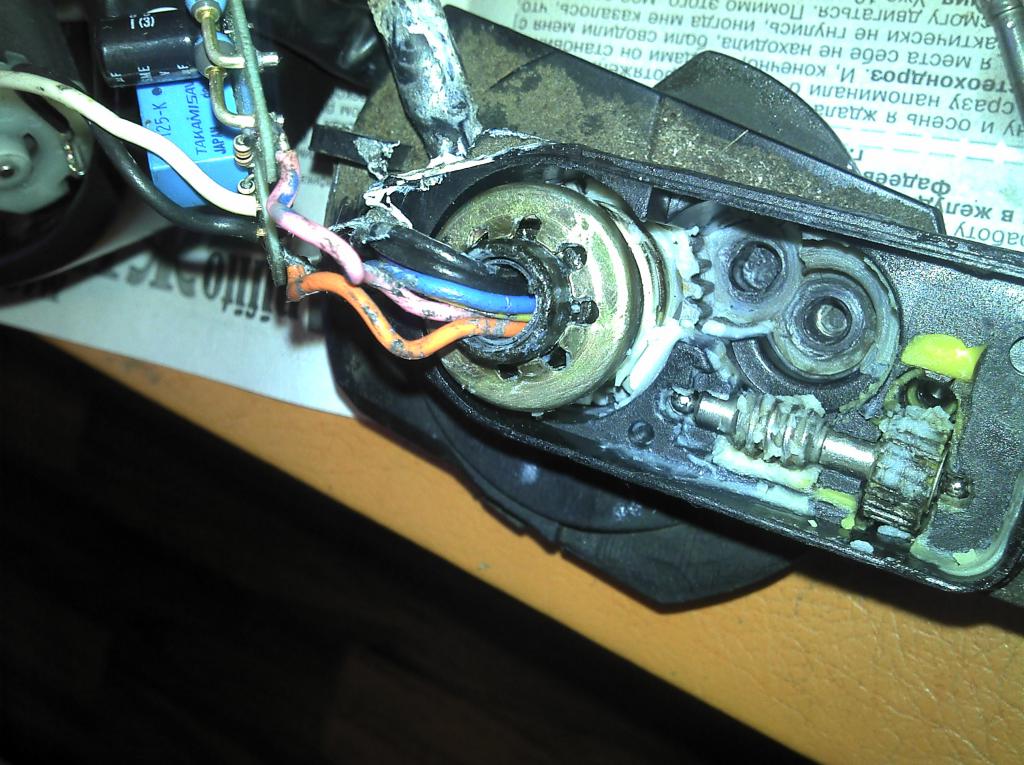

    А чем снимал многолепестковый стопор, который в центре снимка? Просто отгибал лепестки?
    Миниатюры Миниатюры Складывающиеся электрозеркала-img_20130426_200822.jpg
