Дневные ходовые огни (DRL) в Р12

Страница 36 из 44 ПерваяПервая ... 263435363738 ... ПоследняяПоследняя
Показано с 351 по 360 из 436
  1. #351
    Нурик
    Участник

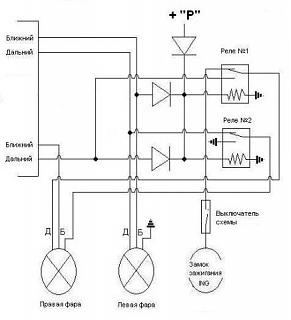

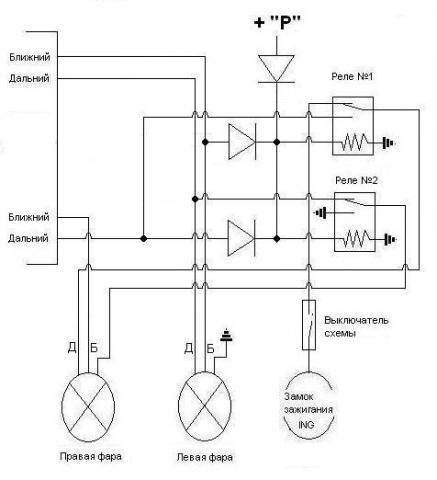

    Дневные ходовые огни (DRL) в Р12-posledovatelnyi-dalnii-1b.jpgУ меня нормально горели ДХО на дальнем в полнакала, на днях установил линзу (биксенон), ДХО стал слабо гореть, и потом все же потухли. )))
    Шторки от линз как раз питаются от дальнего света, думаю не выдержали диоды (10А).
    Теперь думаю как это все исправить: сделать диоды параллельно-последовательно из нескольких, чтобы были мощными? или же отдельные реле на каждую шторку?

  2. #352
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от Нурик Посмотреть сообщение
    У меня нормально горели ДХО на дальнем в полнакала
    откуда там полнакала? на диоде падает 0,6в ну было 13,5В стало 12,9в вполнакала это хотя бы вольт до 11-10,5в сбросить надо.

  3. #353
    Нурик
    Участник
    ROW111,
    Там дальний свет последовательно включен
    и + катушка магнитная от шторки биксенона тоже жрет

    - - - Добавлено - - -

    Вскрыл все провода, соединении, все чисто. но 1 "+" провод идущий на левый дальний свет не пищит при прозвонке а показывает огромное сопротивление. От лампы до реле всего 1 соединение и то припаян мертво. убрал изоленту, цепляю тестер, падла пищит.
    так и не понял, откуда взялось сопротивление на целом проводе?

  4. #354
    Нурик
    Участник
    Все сделал! ДХО дальний свет снова горит в полнакала.
    И кстати тех у которых стоят биксенон, можно сделать без открытия шторки. кому интересно пишите.

    - - - Добавлено - - -

    Схему еще не нарисовал

  5. #355
    Sheynkar
    Новичок

    Тема новичка

    Как вам такой вариант реализации ДХО?


  6. #356
    SRG
    Участник
    Несколько месяцев назад поставил себе самолепные ДХО.
    Купил вот эти http://ru.aliexpress.com/item/Wholes...mmendVersion=1 светильники (тогда на них скидка была и отдал я аж 600р) и, так как сам я немного электронщик, сваял небольшую коробочку, которая управляет светильниками.
    В коробочке на макетной плате стоит микросхема контроллер attiny13a, которая через PWM и транзистор может плавно зажигать, тушить и устанавливать любую яркость светильникам (это может быть и дальний свет, только транзистор наверно на теплоотвод придётся вешать).
    Коробочка определяет состояние двигателя (по напряжению бортовой сети 12 или 14 вольт - заглушен или заведён соответственно), определяет включение габаритов, ближнего и наличие короткого замыкания в цепи светильников (последнее это явное излишество и совсем бесполезная приблуда, как я позже догадался, если руки растут из обычного места).
    Всё это укладывается под капотом, в салон провода не уходят, коробочка сама по заданному алгоритму управляет светильниками в соответствии с текущим состоянием двигателя и света.
    В моей конфигурации при заведённом двигателе и включенными габаритами светильники разжигаются на 100%, при включении ближнего (при работающем двигателе) светильники тухнут до 50%.
    Так как место в микросхеме ещё оставалось (туда записывается программа), я записал туда сценку вроде heart_bit тук-тук...тук-тук. Эта сценка отыгрывает 16 секунд, когда ты поворачиваешь ключ в предстартовое состояние с выключенными габаритами, и тушит светильники (это безделья ради и никакой практической пользы, кроме понта не приносит).
    Вероятно, это не по ГОСТУ, но у нас в городе пока не штрафуют за такое дело, меня всё устраивает.
    Варианты включения\выключения\затухания можно комбинировать от внешних факторов, как угодно, немного поменяв программу.

    Стоимость содержимого коробочки в радиомагазине выйдет рублей в 350.
    Если кому интересно, могу выложить фото-видео, схемы (есть ещё упрощённая) и прошивку\исходник микроконтроллера.

    фото
    На полную


    приглушённо


    как бы тлеющие


    анимация при заглушенном двигателе
    https://youtu.be/HqznPFguheY
    Последний раз редактировалось SRG; 24.05.2015 в 00:41.

  7. #357
    Cordamand
    Новичок

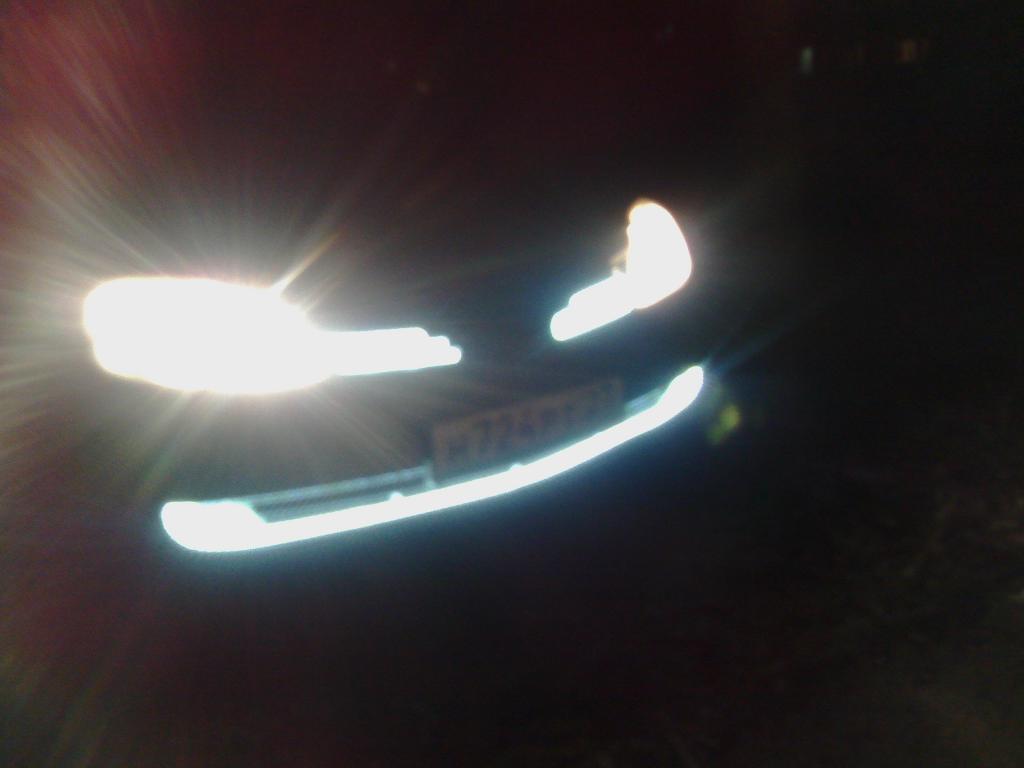

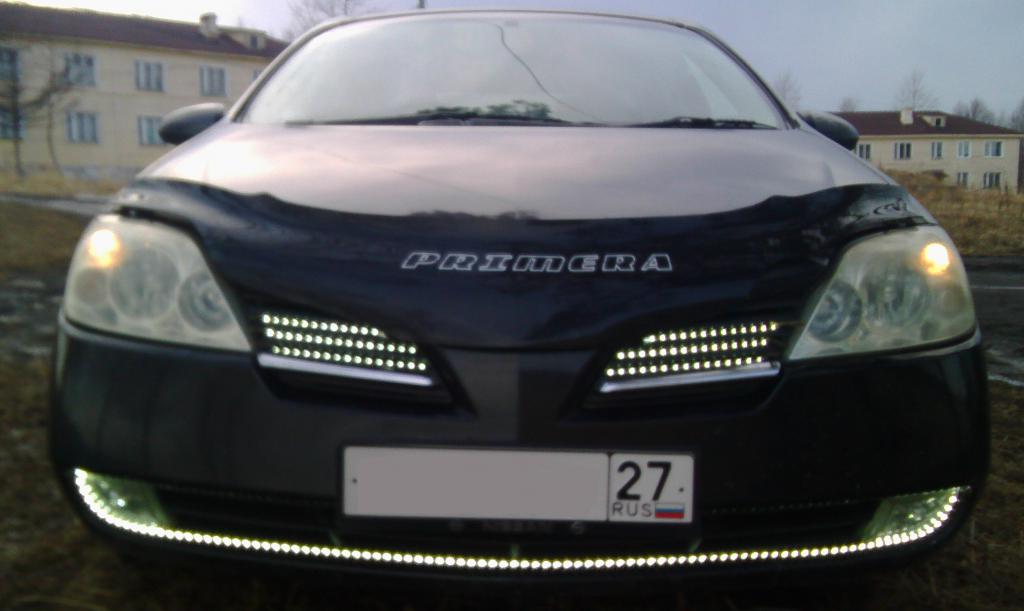

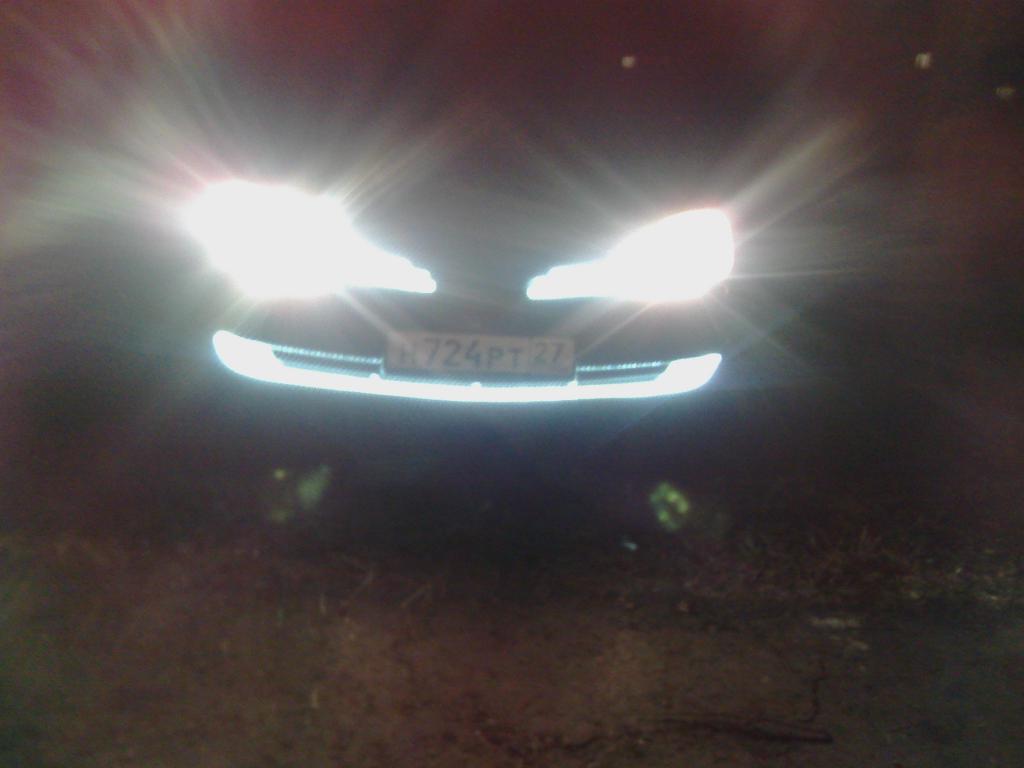

    Вечер добрый! я тут совсем зеленый, но поделюсь своими экспериментами типа хэнд мэйд. купил обычную диодную ленту, запитал на габариты. proffit! ну это так, пока черновой вариант качество оставляет желать лучшего, но скажу, что ночью вживую смотрится кошерно)
    Дневные ходовые огни (DRL) в Р12-img_20160408_174950.jpgДневные ходовые огни (DRL) в Р12-img_20160408_211857.jpgДневные ходовые огни (DRL) в Р12-img_20160408_211908.jpg
    Последний раз редактировалось Cordamand; 11.04.2016 в 19:29.

  8. #358
    sergik0202
    гроза болтов и гаек
    Цитата Сообщение от Cordamand Посмотреть сообщение
    ночью вживую смотрится кошерно
    так днем должно смотреться, ДНЕМ!

    Cordamand, ночью может и хорошо смотрится. Видел на трассе несколько фур "разукрашенных" как новогодние елки. Смотрится действительно хорошо.
    Только вот обычные диодные ленты НЕ заменят даже самых простых кЕтайских ДХО!

  9. #359
    lexus.01
    Старожил
    Цитата Сообщение от sergik0202 Посмотреть сообщение
    так днем должно смотреться, ДНЕМ!
    НЕ заменят даже самых простых кЕтайских ДХО!

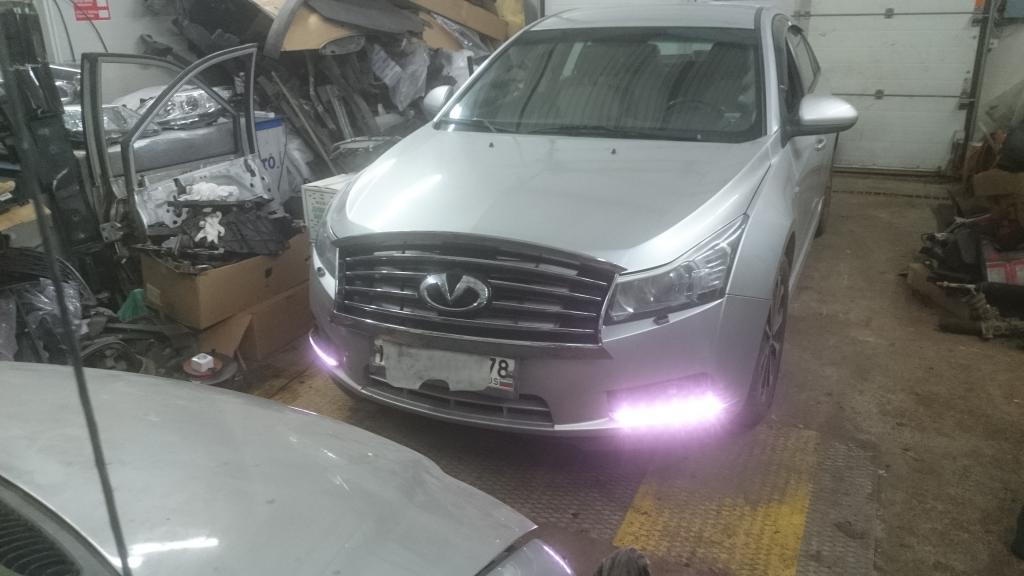

    ПоржатьДневные ходовые огни (DRL) в Р12-dsc_0233.jpg

  10. #360
    СЕPЫЙ
    Участник
    Цитата Сообщение от sergik0202 Посмотреть сообщение
    так днем должно смотреться, ДНЕМ!

    Cordamand, ночью может и хорошо смотрится. Видел на трассе несколько фур "разукрашенных" как новогодние елки. Смотрится действительно хорошо.
    Только вот обычные диодные ленты НЕ заменят даже самых простых кЕтайских ДХО!
    Поддерживаю! Смотрится не плохо, но установлено не по ГОСТу - повод прицепиться инспектору ГИБДД...
