  1. #371
    unimat49
    Участник
    понятно так вот, у меня на G,B 75om,а на R 52 om.Вообще-то в плате кто-то до меня уже побывал.Следы видно.смущает меня вот что: перед 19 контактом стоит сопротивление на 75 ом,а у меня показывает 56 ом.Это вроде не правильно.Я весь путь этих сигналов проследил, от микросхемы до контактов 19-20-21, и ты был прав там стоят конденсаторы ,транзисторы,короче кучка деталющек.

  2. #372
    Jenek72
    Автор темы
    Цитата Сообщение от unimat49 Посмотреть сообщение
    понятно так вот, у меня на G,B 75om,а на R 52 om.Вообще-то в плате кто-то до меня уже побывал.Следы видно.смущает меня вот что: перед 19 контактом стоит сопротивление на 75 ом,а у меня показывает 56 ом.Это вроде не правильно.Я весь путь этих сигналов проследил, от микросхемы до контактов 19-20-21, и ты был прав там стоят конденсаторы ,транзисторы,короче кучка деталющек.
    Где фотки то?

  3. #373
    unimat49
    Участник
    на днях всё выложу . Всё вроде бы заработало но хочу ещё кое-что сделать

  4. #374
    unimat49
    Участник
    жень если сейчас получится выложу видео. на лексикон не обращать внимание. просто на работе достали и тут не получается.показывает вроде бы всё,но бежит волна как будто отчего-то наводка .я вот думаю кодер от блока питания на 12 вольт подключил он вообщето не для этого сделан . завтра от акб машины подключюсь.не получается видео

  5. #375
    Jenek72
    Автор темы
    Цитата Сообщение от unimat49 Посмотреть сообщение
    жень если сейчас получится выложу видео. на лексикон не обращать внимание. просто на работе достали и тут не получается.показывает вроде бы всё,но бежит волна как будто отчего-то наводка .я вот думаю кодер от блока питания на 12 вольт подключил он вообщето не для этого сделан . завтра от акб машины подключюсь.не получается видео
    Дома подключал от компьютерного блока питания, в нем 12 вольт хорошо стабилизированы.

  6. #376
    unimat49
    Участник
    надо себе купить нормальный блок питания.вообщем вчера целый вечер настраивал и сделал вывод что кварц не рабочий цветность мигает ,а потом вообще чёрно-белое изображение.подскажи, а микруха должна греться, или это из-за того что черно-белое изображение плюс мигает цветность.

  7. #377
    Jenek72
    Автор темы
    Цитата Сообщение от unimat49 Посмотреть сообщение
    надо себе купить нормальный блок питания.вообщем вчера целый вечер настраивал и сделал вывод что кварц не рабочий цветность мигает ,а потом вообще чёрно-белое изображение.подскажи, а микруха должна греться, или это из-за того что черно-белое изображение плюс мигает цветность.
    У меня не греется. И, если рассуждать логически, то в принципе и не должна, так ка выполнена в корпусе не предусматривающем установки дополнительного теплоотвода.

  8. #378
    unimat49
    Участник
    так понятно у меня сейчас тоже не греется .Вопрос в другом.у меня камера заднего вида штатная ,с неё выходит av сигнал до блока управления ,а уже там я так понимаю переводится в ржб.так как выходят два провода.вопрос следующий как завести её на монитор.то что надо скамутировать это понятно.да камера у меня чёрно-белая.

  9. #379
    Jenek72
    Автор темы
    Цитата Сообщение от unimat49 Посмотреть сообщение
    так понятно у меня сейчас тоже не греется .Вопрос в другом.у меня камера заднего вида штатная ,с неё выходит av сигнал до блока управления ,а уже там я так понимаю переводится в ржб.так как выходят два провода.вопрос следующий как завести её на монитор.то что надо скамутировать это понятно.да камера у меня чёрно-белая.
    А что тут мудрёного? Видеосигнал с камеры подаешь на видеовход монитора. А то что черно-белая, это фигня, на скорость не влияет

  10. #380
    unimat49
    Участник

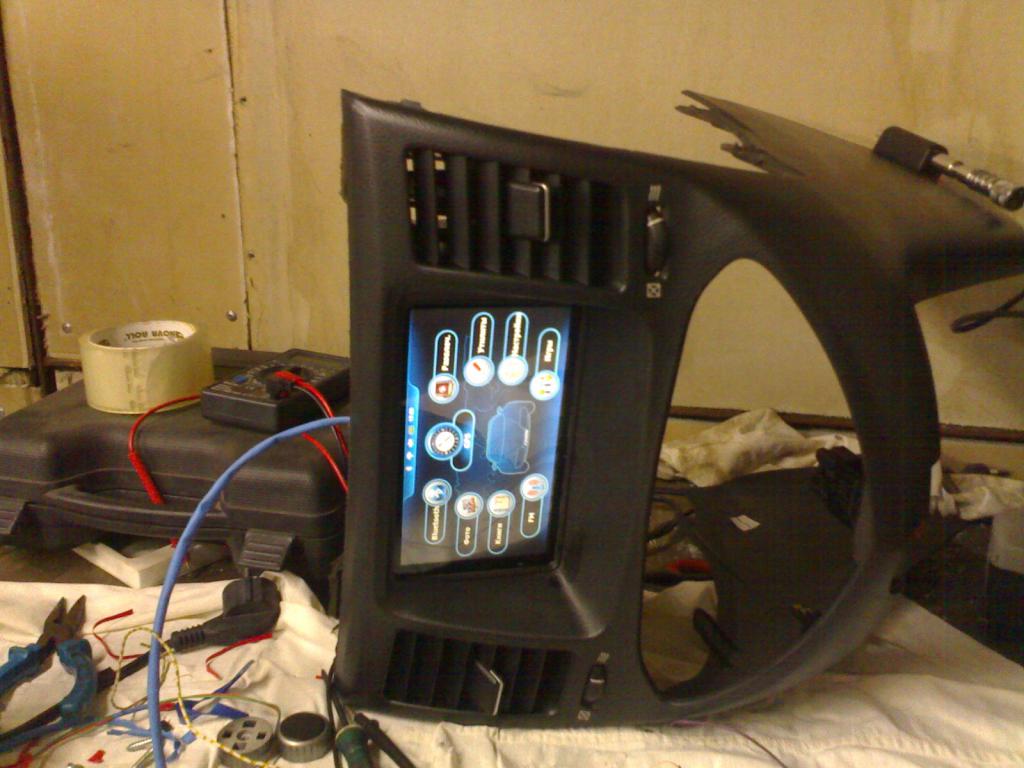

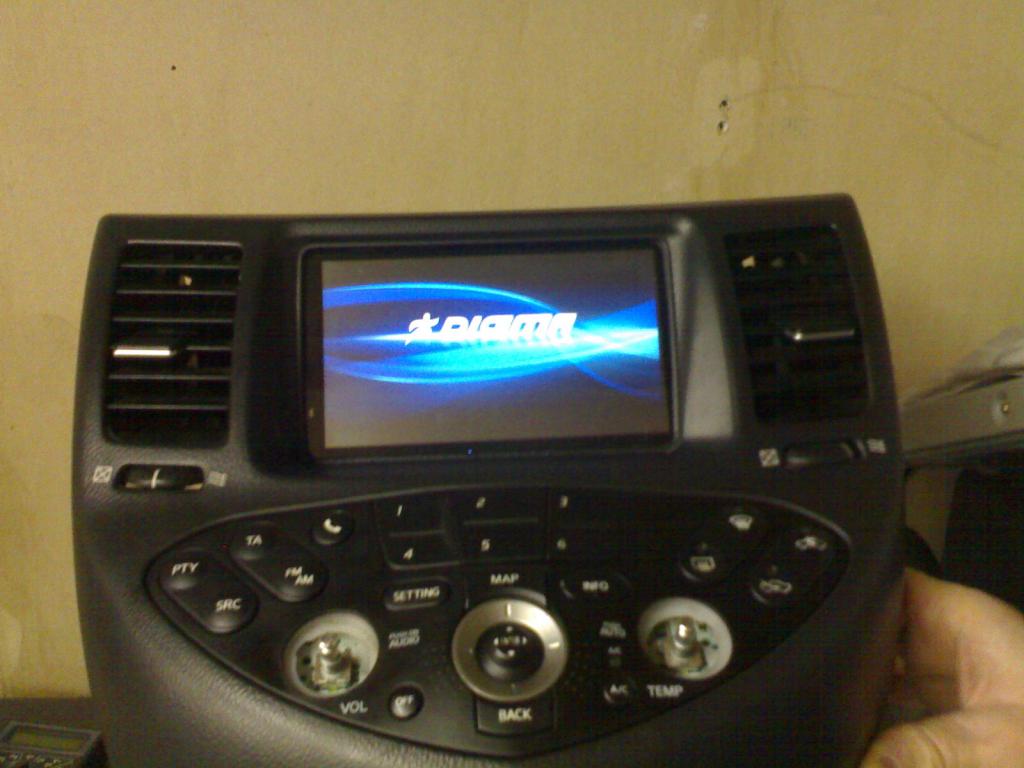

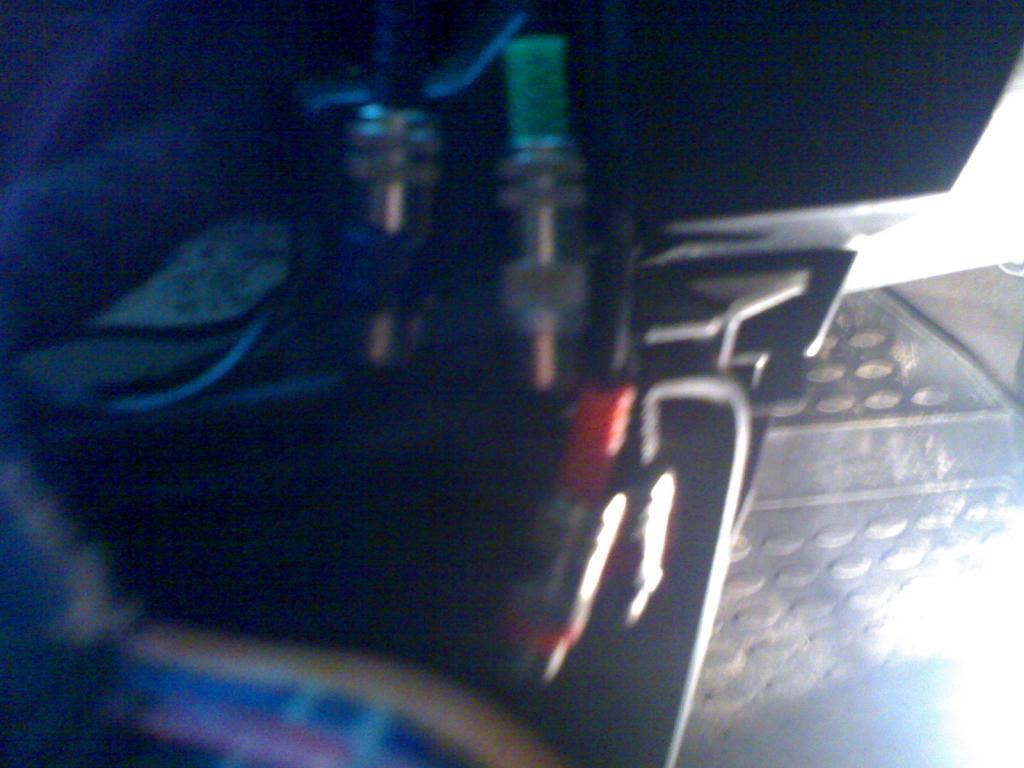

    так у меня один видеовход .короче каммутация спасет через реле.сегодня вставил в панель и на столе подключил.переключение сделал на д тригере кнопкой мап так как она не задействована.включение- кнопка телефон тоже не задействована. если потребуется перезагрузка ,кнопка отдельно выведена.вот пара фоток.остальное как всё сделаю так и опишу и за фоткою.Замена штатного монитора Р12-080320131390.jpgЗамена штатного монитора Р12-080320131391.jpgЗамена штатного монитора Р12-080320131389.jpg на третьей фотке плохо видно там выведены тюльпаны ржб
