  1. #381
    Rezod
    Участник
    Цитата Сообщение от unimat49 Посмотреть сообщение
    остальное как всё сделаю так и опишу и за фоткою.
    А можно потом выложить фото, как к кнопке MAP припоялся? очень интересно.

  2. #382
    unimat49
    Участник
    я сейчас на работе как приеду подробно выложу что и как делал

  3. #383
    murzilka
    Старожил
    Кто-нить может помочь на доступном языке как сделать контроллер чтоб при включении зажигания планшет пробуждался, а при выключении засыпал, соответственно контролер должен реализовывать кратковременное нажатие на кнопку вкл/выкл

  4. #384
    Jenek72
    Автор темы
    Цитата Сообщение от murzilka Посмотреть сообщение
    Кто-нить может помочь на доступном языке как сделать контроллер чтоб при включении зажигания планшет пробуждался, а при выключении засыпал, соответственно контролер должен реализовывать кратковременное нажатие на кнопку вкл/выкл
    Сходи вот сюда - http://radiokot.ru/forum/
    Там наверняка есть чем тебе поживиться.

  5. #385
    DarkL0rd
    Участник
    Добрый день!
    Воодушевлённый отчетом Vasko_68sl, я решил проделать тоже самое на своей машине. Разница только в том, что у меня рестайлинговая P12. Некоторых фоток у него нет, так что выложу свой отчет в дополнение.
    Сразу извиняюсь, что отчет не полный. Работа еще не завершена. Некоторые фотки я забыл сделать, но при последующей доделке добавлю их сюда.

    Было приобретено:

    1. ГУ Pioneer AVH 6300BT Navi.

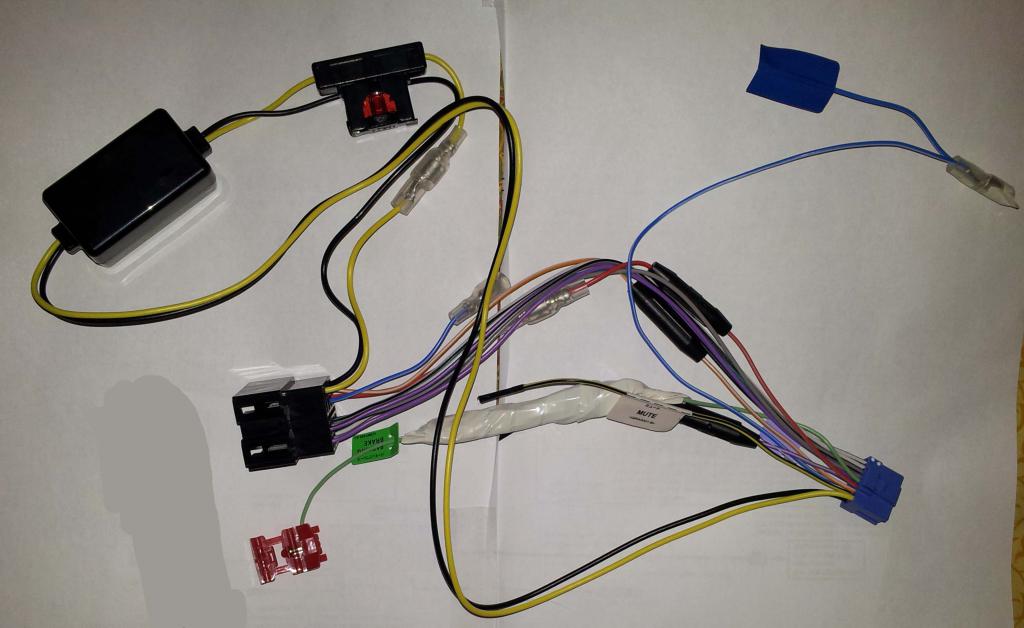

    К нему идет вот такая фишка с проводами. На скотч не обращайте внимания, это я обматывал чтобы провода поменьше болтались и цеплялись за все подрят…
    Замена штатного монитора Р12-001.jpg

    На вход стоит предохранитель на 10А из чего следует, что реальная мощность каналов будет примерно P=(14В*10А*0,5)/4= 17,5Вт на канал, а не 50Вт как заявлено производителем.

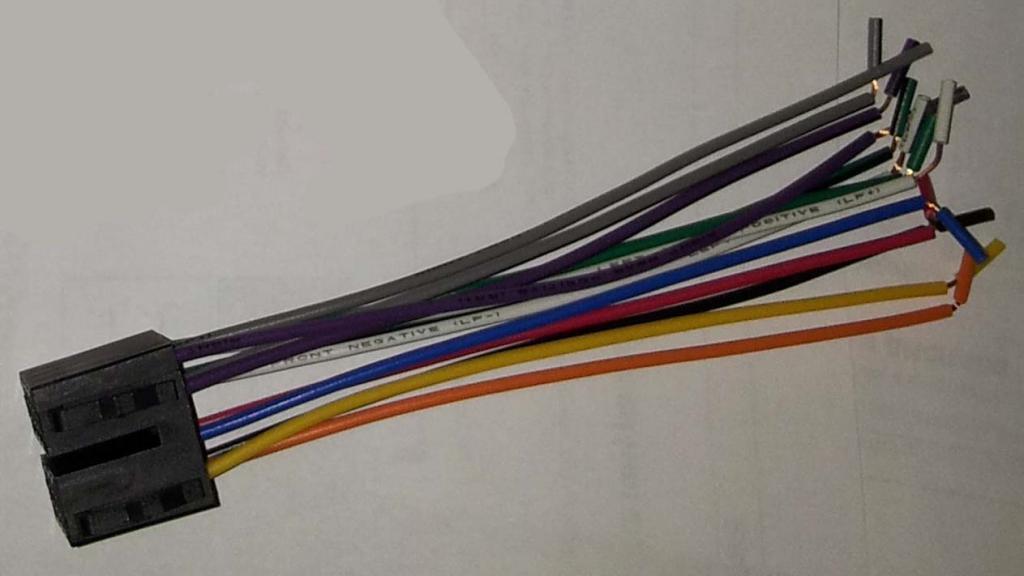

    2. Разъем EBPO ORIS ISO-001 (70р.)
    Его я цеплял к штатной проводке. Приятно удивило, что на нем был промаркирован каждый провод для облегчения подключения.
    Замена штатного монитора Р12-002.jpg

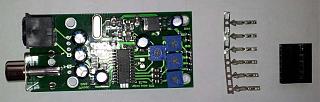

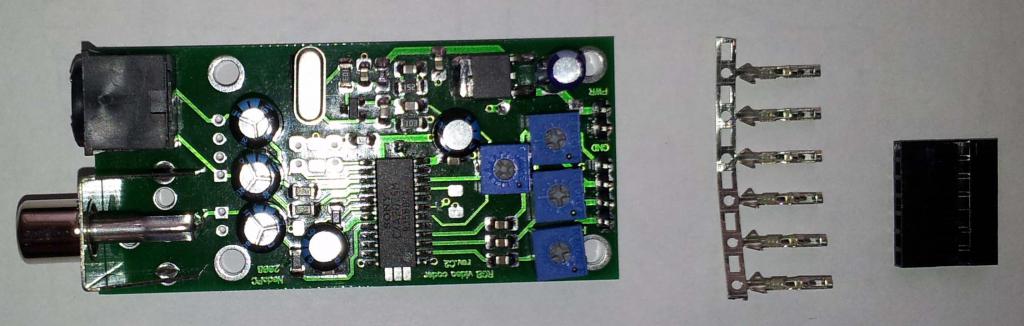

    3. Кодер RGB-видеосигнала (600р.)
    В виду отсутствия больших навыков в пайке, сам паять я его не стал и заказал его здесь.
    RGB -> (Composite, S-Video) NTSC, 12V
    Выглядит он вот так, плюс к нему мне дали коннекторы на провода и фишку для них.
    Замена штатного монитора Р12-003.jpg

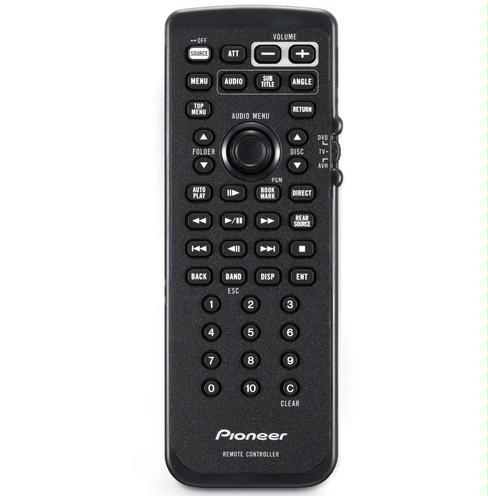

    4. Пульт Pioneer CD-R55 (500р.)
    Замена штатного монитора Р12-004.jpg
    Брал для того, чтобы после изъятия экрана из устройства не переносить кнопки. Но как выяснилось, с него не возможно переключиться на навигатор.
    Но ничего, пригодится на природе, чтобы каждый раз к машине не бегать.

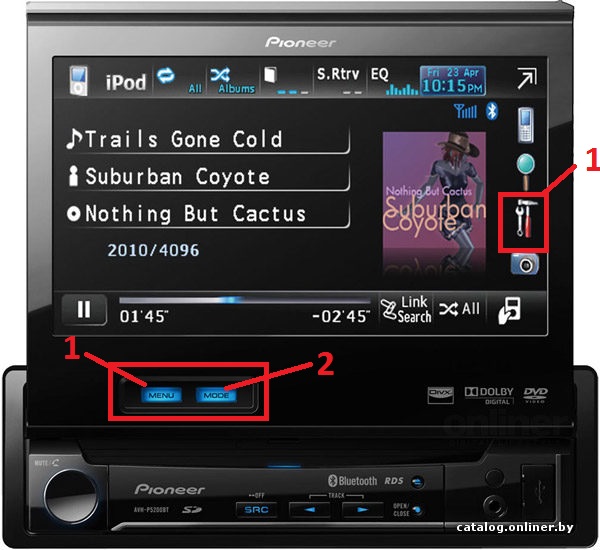

    1-я кнопка переходит в настройки, она в принципе не нужна, так как перейти туда можно с экрана.
    2-я переключает в навигатор.

    Замена штатного монитора Р12-005.jpg


    Процесс установки:

    1. Разборка панели.
    Описывать не буду. Можно посмотреть как это делал Moroz.
    Снятие центральной консоли и магнитолы (левый руль, рестайл)

    2. Подключение ЕВРО разъёма к штатной проводке.
    Обозначим контакты на штекере с колонками:
    Название: 021.jpg
Просмотров: 1874

Размер: 5.7 Кб

    1 (желтый с красной полоской) - «+» при включении подсветки;
    2 (розовый) - ACC («+» при включении вспомогательных приборов);
    3 (желтый) -
    4 (желтый) - Постоянный «+»;

    Далее идут провода колонок
    Передняя левая:
    5 (салатовый) – «+»
    6 (синий) – «-»
    Передняя правая:
    7 (коричневый с белой полоской) – «+»
    8 (коричневый) – «-»
    Задняя левая:
    9 (черный с желтой полоской) – «+»
    10 (салатовый) – «-»
    Задняя правая:
    11 (розовый) – «+»
    12 (синий) – «-»

    Срезаем провода колонкам со штекера.
    А к 1,2,4 подключаемся. Если их срезать, то плата штатной магнитолы останется без питания и на экране будет гореть надпись «SECURE».

    Далее подключаем
    Черный провод («-») – я нарастил и прикрутил к корпусу.
    Светло-зеленый провод (BRAKE) - я подцепил к чёрному минусовому проводу от этого же разъема, чтобы смотреть фильмы независимо от состояния ручника.
    Фиолетово/белый (REAR) – подключаем к проводу идущему к лампочке заднего хода или к коробке. Он отвечает за переключение на камеру заднего вида, при включении заднего хода.

    3. Снятие и разборка штатной магнитолы.

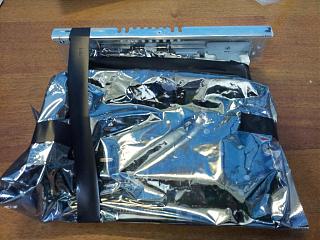

    Снимаем штатную магнитолу и удаляем из нее все внутренности, оставляем только нижнюю плату и радиатор. Потом я завернул все это в антистатический пакет от какой-то старой электроники и обмотал изолентой, чтобы не слетел.
    Замена штатного монитора Р12-031.jpg
    Подключаем разъем питания и прячем ее под печку.

    4. Снимаем и разбираем блок монитора.

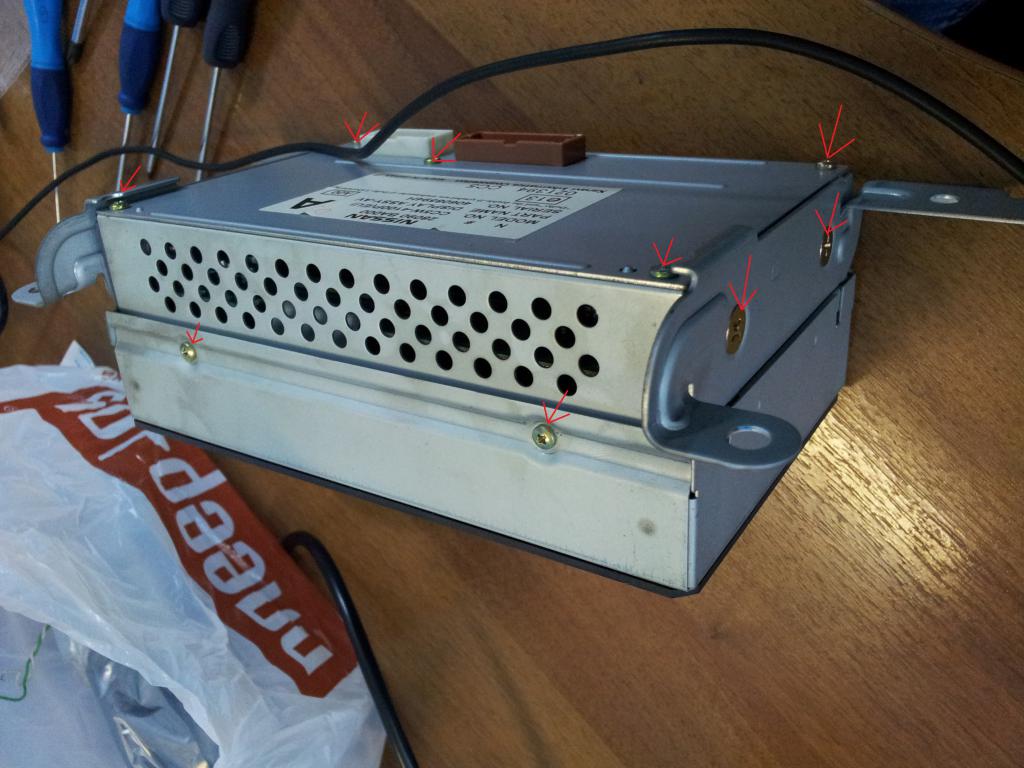

    Откручиваем болты отмеченные стрелочками и симметричные с другой стороны.
    Замена штатного монитора Р12-041.jpg

    Получаем вот такие 2 половинки
    Замена штатного монитора Р12-042.jpg

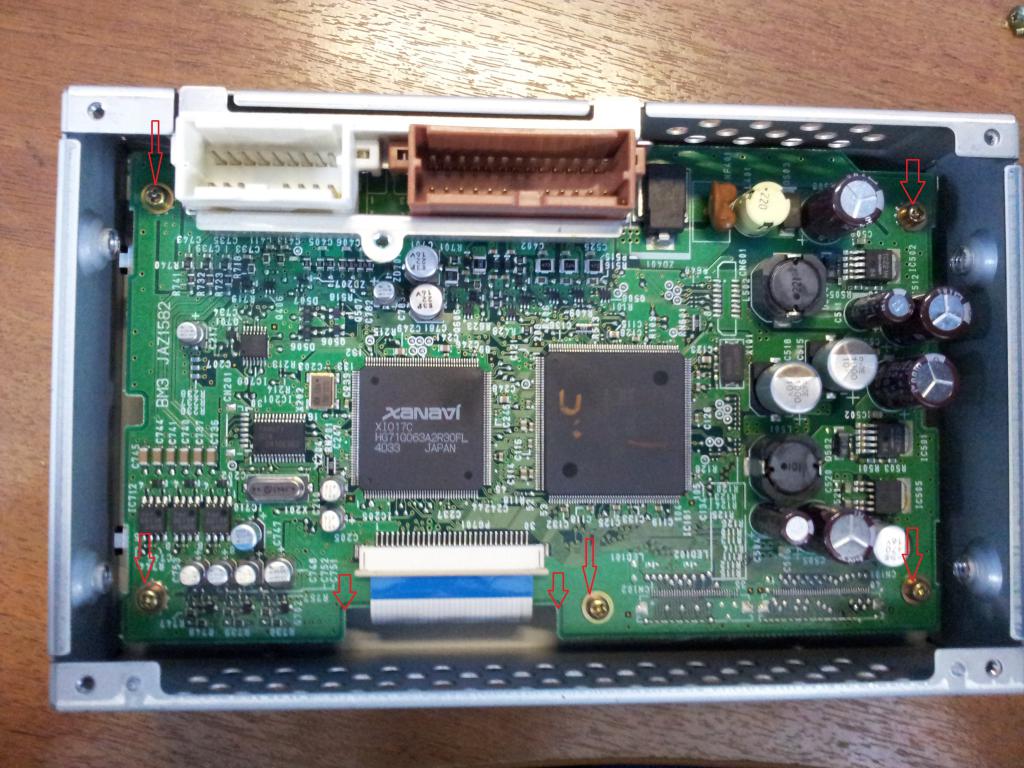

    Чтобы отделить экран нужно снять плату, открутив 5 винтов и вынув шлейф из гнезда. Чтобы вынуть шлейф, нужно потянуть зажимы на себя и он легко выйдет из разъема.
    Замена штатного монитора Р12-043.jpg

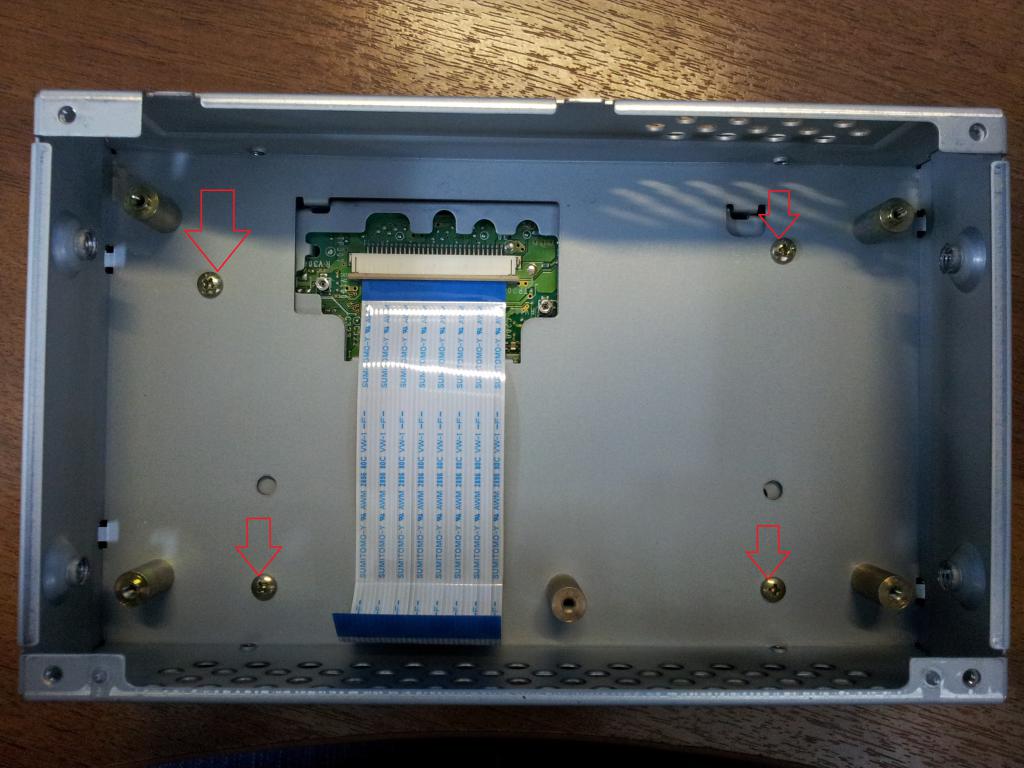

    Далее под платой откручиваем 4 болта и снимаем экран.
    Замена штатного монитора Р12-044.jpg

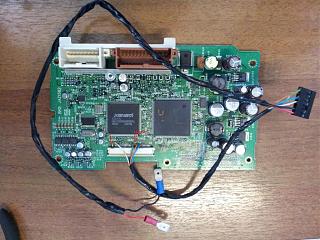

    5. Снятие сигнала RGB с платы экрана.
    Для этого нужно припаяться к 4 пинам разъема. Нумерация с лева на право, в принципе они подписаны.
    1 – Синхра, 19 – Red, 20 – Green, 21 – Blue
    Замена штатного монитора Р12-051.jpg

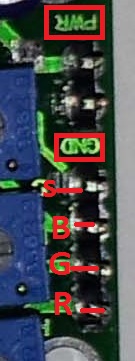

    Далее я припаял коннекторы к проводам, добавил еще 2 питающих кодер провода, замотал изолентой и вставил в разъем согласно пинам платы.
    Замена штатного монитора Р12-052.jpg

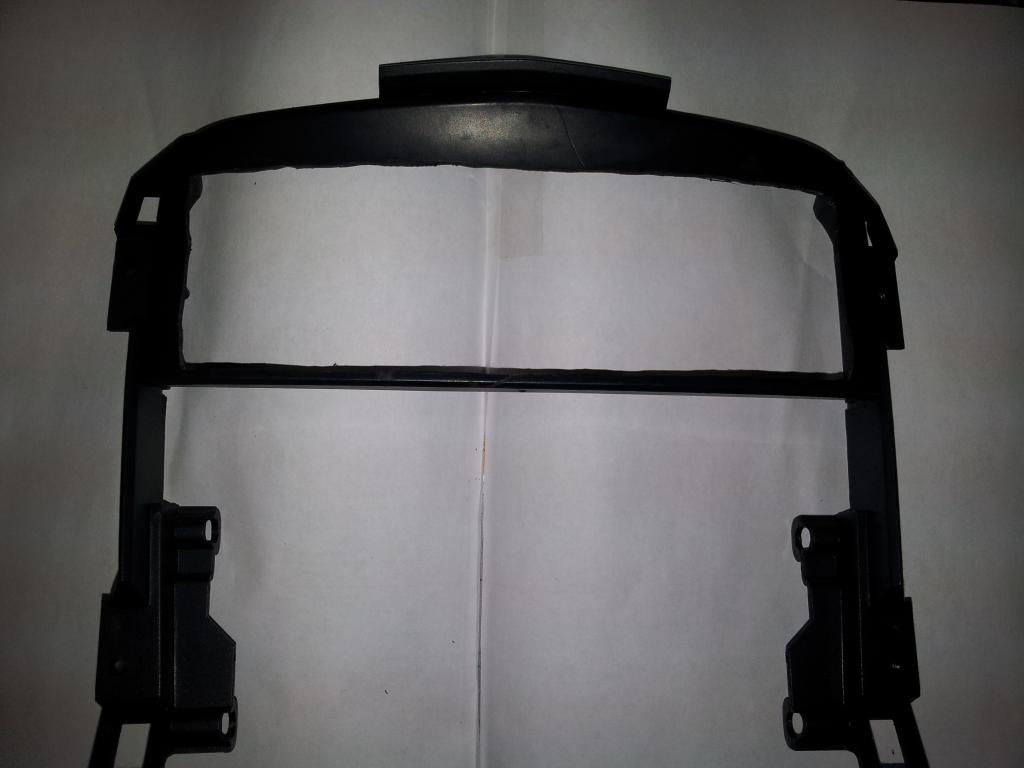

    6. Расточка панели под новую магнитолу.
    Так как родная магнитола имеет нестандартную узкую, выгнутую лицевую панель, то пришлось растачивать панель под новую магнитолу. Я стачивал ее дримером со шлифовальной насадкой и потом подрезал аккуратно ножом.
    Старался, как мог, но в некоторых местах ее немного поцарапал, и не получилось получить идеально ровные линии. В дальнейшем планирую ее обтянуть пленкой, тем самым скрыть все свои косяки.
    Замена штатного монитора Р12-061.jpg

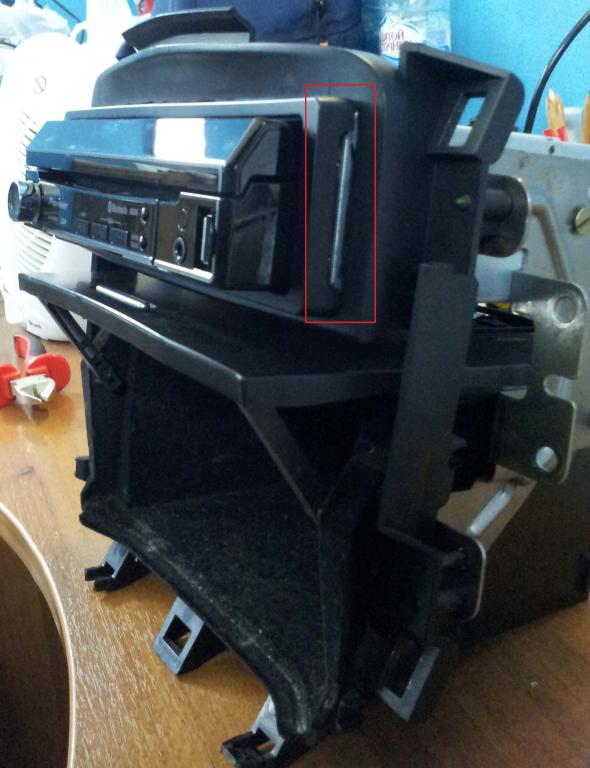

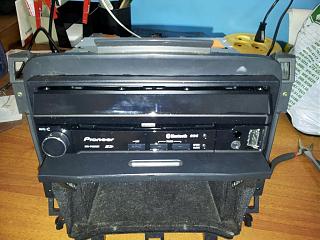

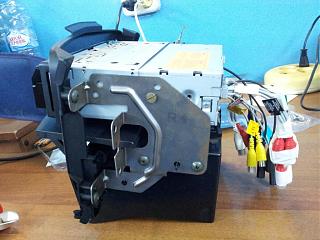

    Так как панель не плоская, пришлось стачивать больше по центру, чтобы утопить центральную часть накладки на корпус магнитолы и тем самым добиться того, чтобы было минимально заметно железный корпус магнитолы сверху и по бокам. Но немного его все равно заметно. Наверное, потом его покрашу в черный цвет.
    Замена штатного монитора Р12-062.jpg

    Замена штатного монитора Р12-063.jpg

    Замена штатного монитора Р12-064.jpg

    7. Отделение экрана от ГУ.

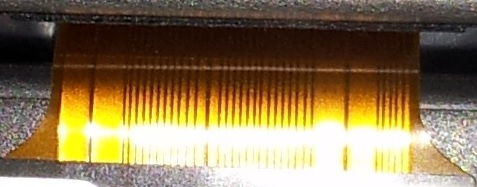

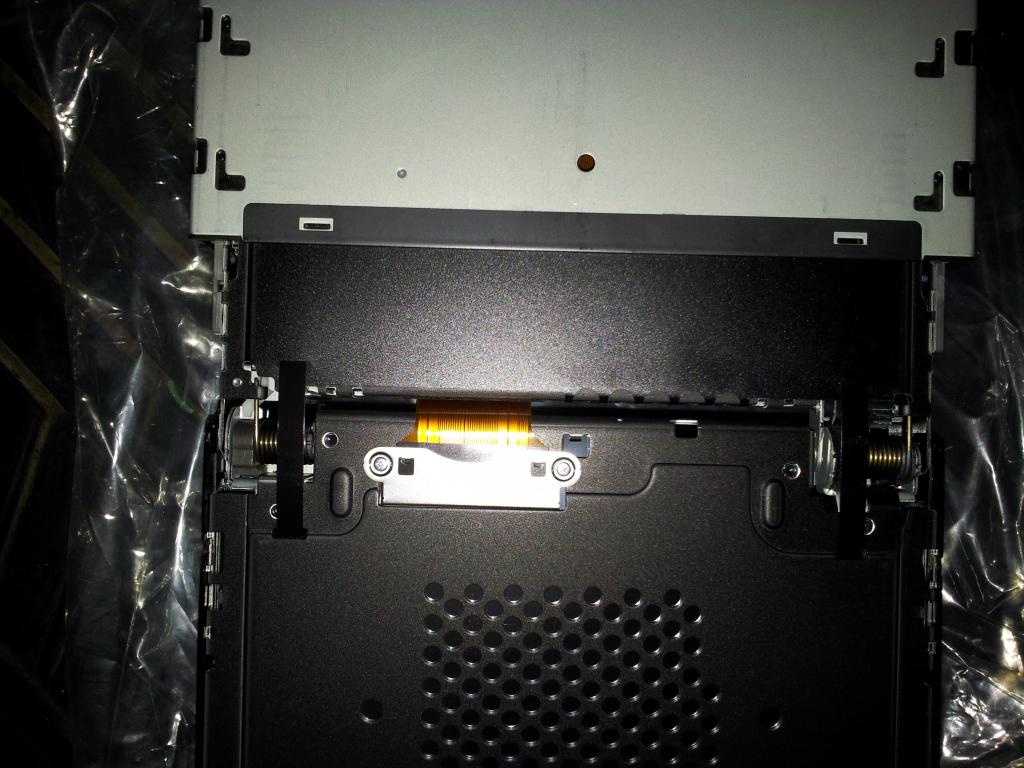

    Этот этап я еще не завершил, но для этого будет нужно разрезать и нарастить вот этот нестандартный шлейф.
    Замена штатного монитора Р12-071.jpg

    Замена штатного монитора Р12-072.jpg


    Промежуточный результат работы

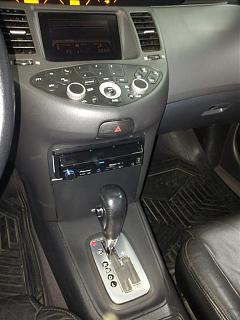

    В собранном виде я получил вот такую картину.
    Косяки по вырезанию панели из сидячего положения особо не заметны. ГУ вписалось в панель достаточно хорошо, сильно не выпирает и ничему не мешает.
    Замена штатного монитора Р12-90.jpg

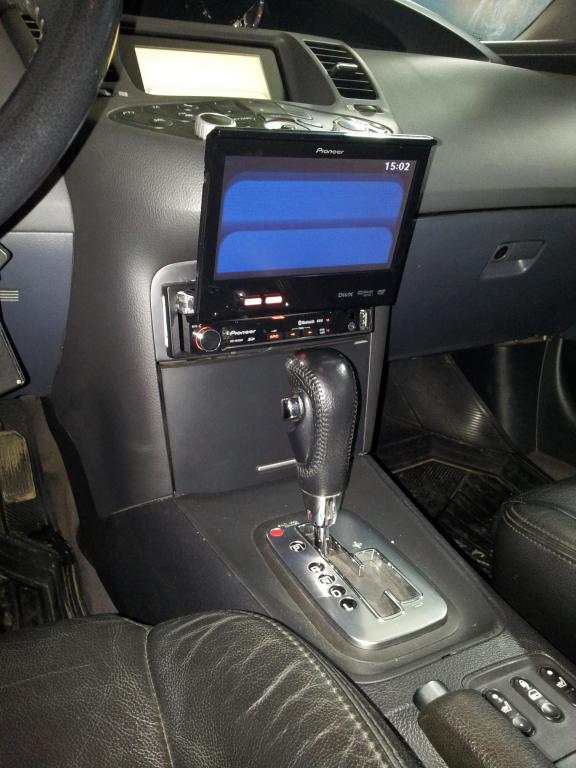

    В выдвинутом положение монитор видно и легко дотянуться, но не особо удобно… В настройках огромное количество цветового оформления, так что легко подобрать нужное.
    Замена штатного монитора Р12-91.jpg

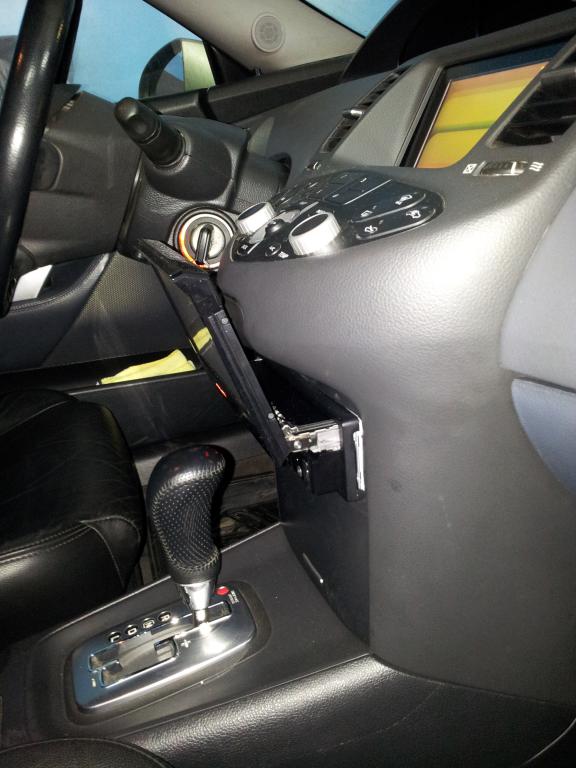

    На мой взгляд самый большое неудобство в том, что кнопка аварийки полностью закрывается монитором и чтобы ее нажать, нужно убирать экран..
    Замена штатного монитора Р12-92.jpg

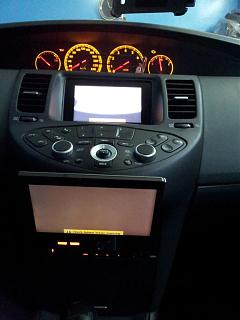

    Еще обнаружилась такая вещь, что изображение с камеры не передается по сигналу RGB. То есть на экране появляется надпись, но картинки нет, хотя на штатном мониторе она есть.
    Замена штатного монитора Р12-93.jpg

    С этим вопросом надо будет что-то думать.
    В любом случае камеру удобнее вводить через отдельный выход на ГУ. Тем самым при включении задней передачи, экран автоматом будет переключаться на камеру.



    Добавил в Базу Знаний
    Garik_666_86
    Последний раз редактировалось Garik_666_86; 11.03.2013 в 20:16.

  6. #386
    unimat49
    Участник
    Я ДЕЛАЛ ПО ВОТ ЭТОЙ СХЕМЕ ВСЁ РАБОТАЕТНазвание: 1249381508_on-off.gif
Просмотров: 4376

Размер: 3.3 Кб

  7. #387
    Sorik
    Участник
    Мужики! А кто подскажет, на родной матрице какая маркировка стоит? Может у кого фоты есть? Заранее благодарен!

  8. #388
    DarkL0rd
    Участник
    Цитата Сообщение от Sorik Посмотреть сообщение
    Мужики! А кто подскажет, на родной матрице какая маркировка стоит? Может у кого фоты есть? Заранее благодарен!
    Где именно тебя маркировка интересует?

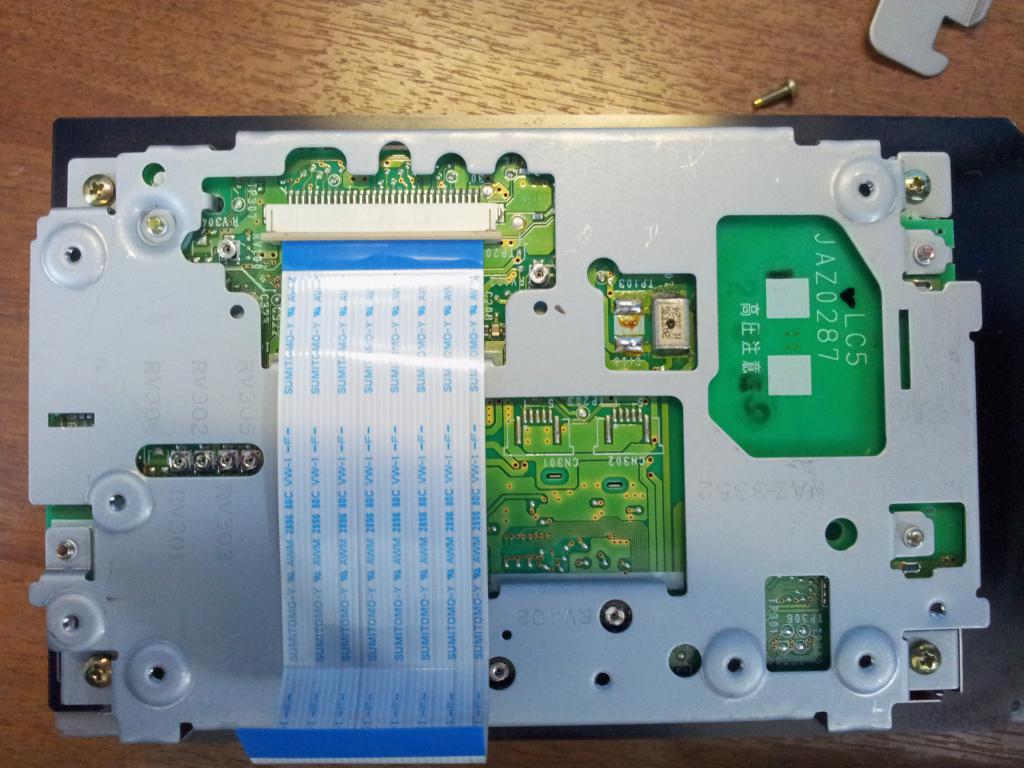

    Вот передняя часть монитора, эта?
    Замена штатного монитора Р12-20130301_173248.jpg

  9. #389
    (vS)
    Забанен
    какая матрица. я сказать могу, только на кой?

  10. #390
    Sorik
    Участник
    идея может и бредовая, но. посмтрев фото разобранного экрана задумался. в окошко панели по размерам проситься 7" монитор. а родной почемуто ограничен рамкой. а что если вместо штатного попробовать воткнуть 7" с тачскрином, как первый шаг к усовершенствованию, а потом уже думать как подать туда навигацию...

    - - - Добавлено - - -

    маркировка интересует самой матрицы, она глубже под платой контроллера. вот глянуть бы кто производитель самого стекла и какая модель...
