Замена штатного монитора Р12

Страница 41 из 49 ПерваяПервая ... 313940414243 ... ПоследняяПоследняя
Показано с 401 по 410 из 485
  1. #401
    Jenek72
    Автор темы
    Цитата Сообщение от Sorik Посмотреть сообщение
    идея может и бредовая, но. посмтрев фото разобранного экрана задумался. в окошко панели по размерам проситься 7" монитор. а родной почемуто ограничен рамкой. а что если вместо штатного попробовать воткнуть 7" с тачскрином, как первый шаг к усовершенствованию, а потом уже думать как подать туда навигацию...

    - - - Добавлено - - -

    маркировка интересует самой матрицы, она глубже под платой контроллера. вот глянуть бы кто производитель самого стекла и какая модель...

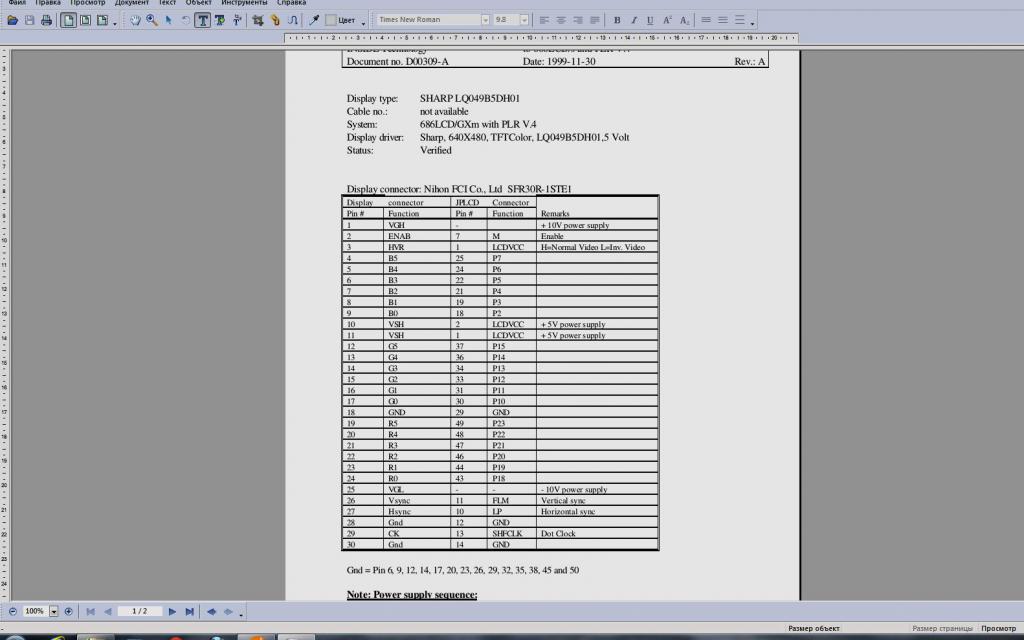

    Вот распиновка родного дисплея с моей машины - Замена штатного монитора Р12-.jpg

  2. #402
    michael74
    Участник
    Доброго времени суток! Jenek72, подскажи пожалуйста, а кодек у тебя преобразовывает RGB сигнал в PAL или NTSC?

    - - - Добавлено - - -

    И еще хотелось бы узнать полную распиновку шлейфа, который идет от платы монитора на сам монитор! Если кто знает, подскажите плиз! Заранее благодарен!

  3. #403
    Jenek72
    Автор темы
    Цитата Сообщение от michael74 Посмотреть сообщение
    Доброго времени суток! Jenek72, подскажи пожалуйста, а кодек у тебя преобразовывает RGB сигнал в PAL или NTSC?

    - - - Добавлено - - -

    И еще хотелось бы узнать полную распиновку шлейфа, который идет от платы монитора на сам монитор! Если кто знает, подскажите плиз! Заранее благодарен!
    И PAL и NTSC. Выбор осуществляется снятием или установкой джампера.

  4. #404
    michael74
    Участник
    Jenek72, Спасибо!!!

    - - - Добавлено - - -

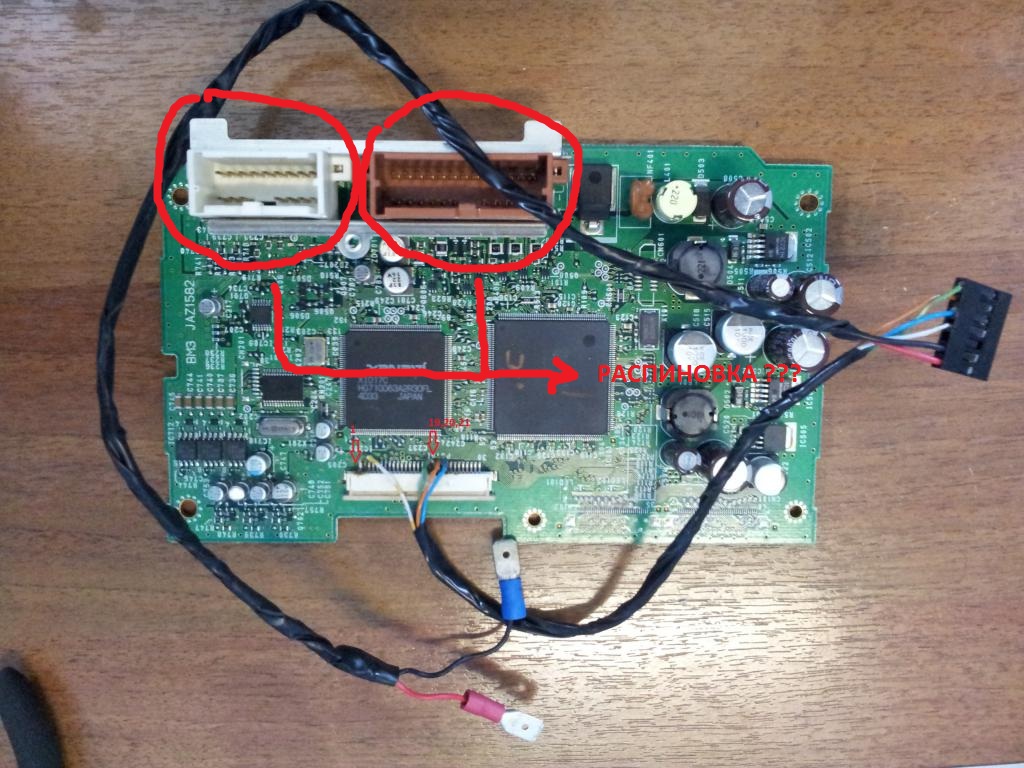

    Подскажите пожалуйста, если кто знает, распиновку двух разъемов на плате монитора???
    Миниатюры Миниатюры Замена штатного монитора Р12-051.jpg
    Последний раз редактировалось michael74; 03.05.2013 в 03:55.

  5. #405
    Jenek72
    Автор темы
    Цитата Сообщение от michael74 Посмотреть сообщение
    Jenek72, Спасибо!!!

    - - - Добавлено - - -

    Подскажите пожалуйста, если кто знает, распиновку двух разъемов на плате монитора???
    Вспомнил, там на PAL ещё кварц менять надо(частоты разные).

  6. #406
    Rezod
    Участник
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    Вот распиновка родного дисплея с моей машины
    Jenek72, а на этом шлейфе AV выход с камеры заднего вида есть?

  7. #407
    Jenek72
    Автор темы
    Цитата Сообщение от Rezod Посмотреть сообщение
    Jenek72, а на этом шлейфе AV выход с камеры заднего вида есть?
    Не, на этом нету. Это распиновка самого дисплея, на него подается один общий видеосигнал. Коммутация видеосигналов происходит где-то до этого.

  8. #408
    Rezod
    Участник
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    Не, на этом нету. Это распиновка самого дисплея, на него подается один общий видеосигнал. Коммутация видеосигналов происходит где-то до этого.
    Ясно. Спасибо.

  9. #409
    michael74
    Участник
    Добого времени суток!
    Очень хотелось бы повторить подвиг с заменой штатного монитора на Nissan Primera P12 2005 г.в. (рестайлинг). Но поскольку сам дуб-дубом в электронике ))), то хотелось бы действовать наверняка.
    К штатной CD-магнитоле уже подключил MP3-адаптер, поэтому внедрять 1-din магнитолу с выезжающим экраном нет смысла. Хотелось бы заменить штатный монитор на тач-навигатор с AV-входом, но судя по отчету "DarkL0rd" возникли проблемы с выводом изображения с камеры заднего вида на внедренный дисплей.

    Кто в теме, подскажите пожалуйста решение данной проблемы!!!

    По поводу навигаторов с AV-входом! Как я понял, изображение на навигаторе появляется автоматически при возникновении видеосигнала на AV-входе. А при отсутствии видеосигнала на AV-входе - навигатор автоматически возвращается в режим навигации. Если я не прав, поправьте пожалуйста, кто в курсе!!!
    Всвязи с этим появилась небольшая идея )) В инете по поиску "автомобильный блок переключения камер", нашел несколько устройств, которые автоматически и при управлении с кнопки коммутируют несколько видеосигналов на один видеовход. Соответственно эту кнопку управления можно врезать в штатную кнопку "MAP". При этом на один вход блока переключения камер повесить сигнал с платы штатного монитора через кодер, а второй вход оставить пустым - для перехода в режим навигации (нет сигнала).
    Можно конечно использовать коммутатор видеосигналов не с двумя входами, а с четырьмя входами. Тогда можно было бы на него завести еще и сигнал с камеры заднего вида, но тут вопрос, а куда приходит видеосигнал с КЗВ, на какой разъем и какой контакт штатного монитора??? Уж очень не хочется резать провода возле самой КЗВ и заново тянуть новые к ГУ.
    Ну а раз пошла такая пьянка )))), то можно тогда прицепить к блоку переключения камерами еще и камеру переднего обзора или выход с видеорегистратора ))

  10. #410
    Moroz
    Читатель
    michael74, привет земляк.
    От КЗВ сигнал приходит на блок управления КЗВ, он в багажнике за правой обшивкой. От него уже идет сигнал на моник.. если тебе нужны схемы - я тебе могу всё скинуть.
    Если хочешь вместо моника внедрять полноценный нави, то основная проблема - передать изображение от штатного моника на моник нави. Все остальные проблемы решаются достаточно просто..
