Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi

Страница 3 из 7 ПерваяПервая 12345 ... ПоследняяПоследняя
Показано с 21 по 30 из 68
  1. #21
    Vasko_68sl
    Автор темы
    Цитата Сообщение от DarkL0rd Посмотреть сообщение
    Респект за проделанную работу! Прям во одухотворил меня на замену моей неработающей магнитолы.

    Смотрел другие варианты замены магнитолы с дисплеем, например порадовал вариант от альпины многофункциональный проигрыватель + отдельный 7” сенсорный дисплей, но там цены получаются совсем не бюджетные… А тут и цена приемлемая и вроде все функции, нужные мне, реализованы, решил поставить себе такую же.

    Возникло несколько вопросов по твоей установке:
    1) Кнопки на выдвижном дисплее, насколько я понял, отвечают за вход в меню и отключение экрана. Как работать без них или их куда-то вывел?
    2) К каким контактам и какому разъёму подпаивал питание кодера?
    3) Что это за желтый и черный провода, лежащие под тюльпаном на фотке с кодером?
    4) Если не трудно, то можно пару фоток с отображением навигацией на экране? Так как в описании к блоку навигации, написано, что он поддерживает только разрешение экрана 800х400, а в этой магнитоле QVGA (320х240)...
    5) Звук с навигатора идет через штатные колонки или через маленький динамик, который идет в комплекте с блоком?
    6) Как подключен навигационный блок. Он подключается одним штекером к желтому разъему на пионере или дополнительно с ним еще через какие-то входы? Еще обратил внимание, что у магнитолы разъем на 26 pin, а у блока навигации на 24 pin…
    7) Не совсем понял из характеристик магнитолы, можно ли на ней смотреть фильмы записанные на флэшку и SD карту?
    8) Зачем старую магнитолу прятал в термопакет? Можно ее остатки просто убрать в какой-нибудь антистатический пакет, например, от материнской платы?
    9) Какие различия в установке на рестайлинговую приму могут возникнуть, на что стоит обратить внимание?
    1) нет кнопка MODE нужна! и я ее подключил на кнопку MAP - это не включение и отключение экрана, а переключение режима навигации на режим магнитолы!!!! Все думают что это экран это не так!
    2)в отчете написано 1-синхра, 19,20,21-rgb
    3) AV вход, для подключения штатной инфы к пионеру.
    4) Сделаю немножечко позже
    5) через штатные колонки при этом можешь регулировать как (полное отключение музыки, приглушение музыки на 5Дб, или на 20 ДБ) с блоком идет микрофон а не динамик.
    6) одним штеккером к желтому разъему на пионере, и два провода +12 и масса. не обращал внимание на распиновку просто воткнул и процесс пошел.
    7) да можно собственно видео на ютубе где я показываю читает с флэшки формата SD НО!!!! надо перекодировать в DivX
    8) Прятал для того чтобы не было надписи SECURE, можно ее спрятать хоть в пластиковую коробочку или еще куда нибудь, наблюдения показали что нагревается она не более 50 по цельсию.
    9) Вот уж не знаю брат, не видел просто из чего там все сделано, легенды ходят что просто кодер не поможет, мол там система нипель. Но... вот смотри сам видео. https://www.youtube.com/watch?featur...&v=tuBErT79D4I как видишь это рестайл я так понял там стоит распред сигналов, запитанный от КЗХ, включатель это и есть распределитель...откуда будет идти видос. Применен тот же принцип помоему.

    - - - Добавлено - - -

    Цитата Сообщение от Moroz Посмотреть сообщение
    не правильно.. Главное - перцем не стареть..

    PS Вот так он внутри выглядит (фото отсюда)

    Ай да красавчеГ! Роман ты крут, ты просто нереально крут! Да круче тебя вовсе нет и никто не станет! Спасибо за платку)))) покурим

  2. #22
    DarkL0rd
    Участник
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    2)в отчете написано 1-синхра, 19,20,21-rgb
    Это я понял, я имел ввиду провода под номером 2, ты к какому разъему подпаивал и каким пинам?

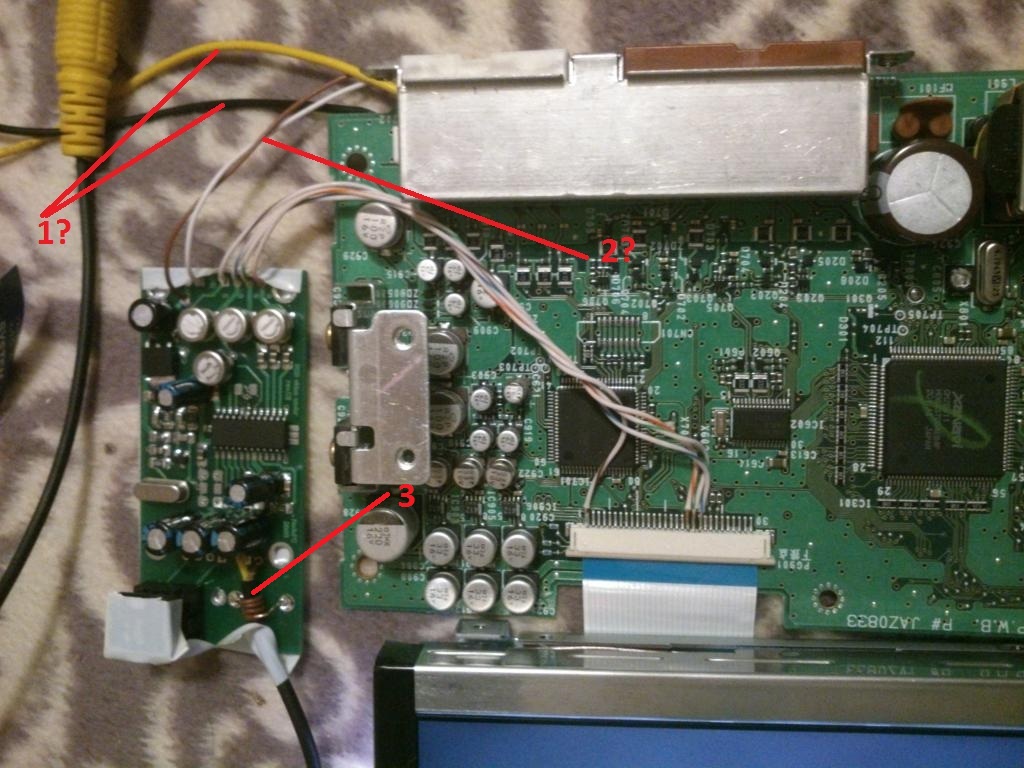

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0479.jpg
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    3) AV вход, для подключения штатной инфы к пионеру.
    Я спросил про провода под номером 1 на фотке. Может я просто что-то не понимаю, но мне казалось, что провод №3 выходяший из кодера и есть AV инфа со штатного монитора?

  3. #23
    Vasko_68sl
    Автор темы
    Цитата Сообщение от DarkL0rd Посмотреть сообщение
    Это я понял, я имел ввиду провода под номером 2, ты к какому разъему подпаивал и каким пинам?

    Нажмите на изображение для увеличения.

Название:	DSC_0479.jpg
Просмотров:	428
Размер:	219.3 Кб
ID:	41964

    Я спросил про провода под номером 1 на фотке. Может я просто что-то не понимаю, но мне казалось, что провод №3 выходяший из кодера и есть AV инфа со штатного монитора?
    не правильно распиновал ты, смотри там где твоя цифра 2 это минус питания платы нам же надо чтобы плата питалась правильно? белый минус карий плюс. там где твоя цифра 3 это и есть тюльпан AV
    а теперь смотри! И подумай что за цифра 1 на моей фотке? с чего это у меня монитор работает? и вся система если не в машине а на диване? м? Правильно рядом просто стоит аккумулятор)))) вот и провода эти попали в кадр))) черный минус аккумулятора чтобы запитать экран, желтый это постоянный плюс.

  4. #24
    Vasko_68sl
    Автор темы
    кто нить по камере поможет? смотрите пост

  5. #25
    Dimadjio
    Участник
    А еще выпилил рамку под магнитолу, пилил ровно, но смотриться из за округлости своей ИМХО убого[/QUOTE]

    Фото в студию)

  6. #26
    Vasko_68sl
    Автор темы
    Цитата Сообщение от Dimadjio Посмотреть сообщение
    А еще выпилил рамку под магнитолу, пилил ровно, но смотриться из за округлости своей ИМХО убого
    Фото в студию)[/QUOTE]

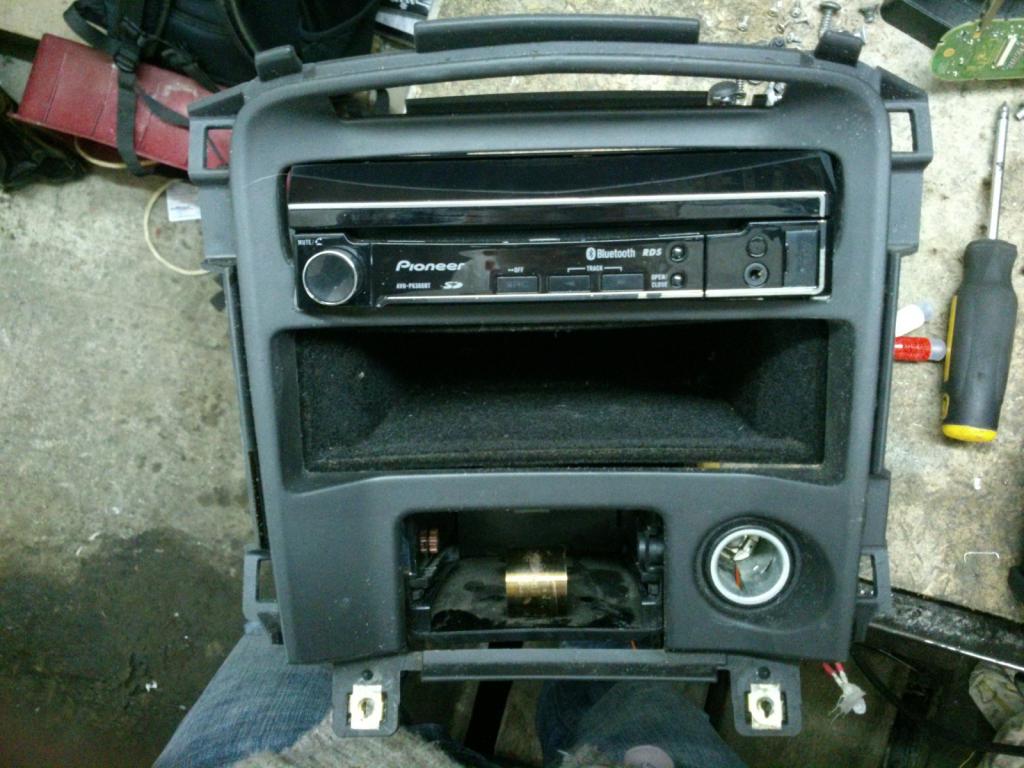

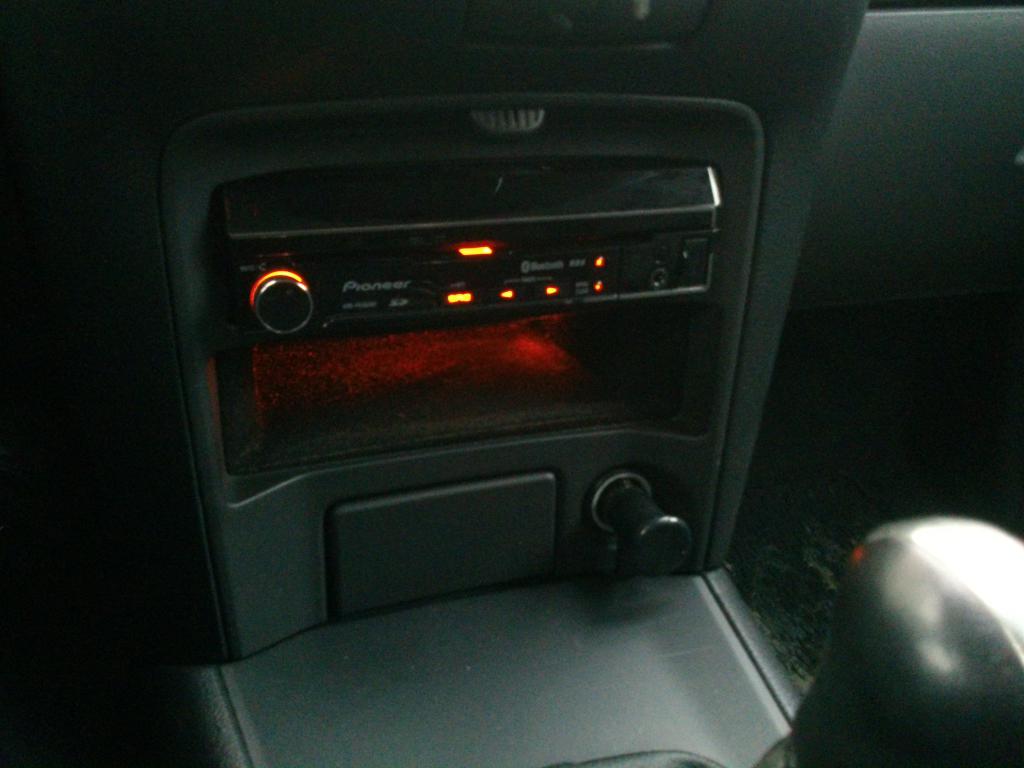

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0580.jpg Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0586-1-.jpg

    ибо теперь две пепельницы и два прикуривателя)))

  7. #27
    Vasko_68sl
    Автор темы
    Вот еще новенького выкладываю))) Все никак я не доделаю на все 100%

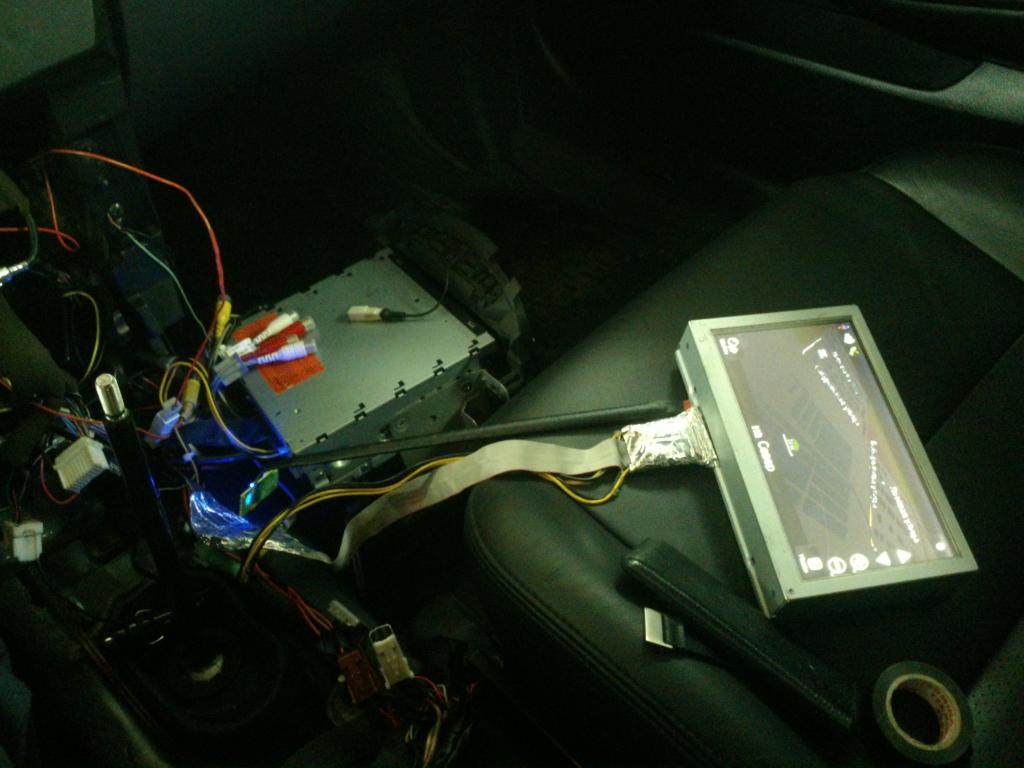

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0610.jpg
    ну и собственно видос как все работает

  8. #28
    Северодвинск
    Участник

  9. #29
    Vasko_68sl
    Автор темы
    Цитата Сообщение от Северодвинск Посмотреть сообщение
    Ну если есть возможность и средства было бы интересно посмотреть что получится

  10. #30
    Rezod
    Участник
    Vasko_68sl, Решил проблему с камерой?
