Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi

Страница 6 из 7 ПерваяПервая ... 4567 ПоследняяПоследняя
Показано с 51 по 60 из 68
  1. #51
    Сява26
    Участник
    А какую плату покупать,подскажи ПЖЛ. Вот такую например http://www.converters.tv/products/cga_to_pal/68.html ?
    Последний раз редактировалось Сява26; 12.03.2014 в 20:36.

  2. #52
    KillerHT
    Участник
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    Хрень однотипная, как и любая другая магнитола. Покупай плату в интернете для рестайла, электрик только припаяет ее к РГБ сигналам выведет АВ...
    ...
    Без знаков препинания вообще не ясен смысл сообщения: Электрик припаяет к РГБ сигналам автомобиля или магнитолы? Если магнитолы, то припаять то может припаяет, только вот переключение на штатную инфу авто и обратно будет неудобное и уж явно вряд ли кнопками магнитолы.

    Цитата Сообщение от Сява26 Посмотреть сообщение
    Vasko_68sl . Как думаеш, вот такую можно будет вкорячить на рестайл?
    http://toptehzone.ru/shop/387/desc/a-v-da-765g-gps Если нормальный электрик,как думаеш разберётся?
    В идеале не подойдет, потому-что нет AV видеовхода (для штатной инфы с авто), только для камеры есть AV видеовход, через него можно конечно заморочиться: надо знать можно ли принудительно включать AV видеовход задней камеры (через меню) или он включается только при подачи +12В, если можно то нужен будет еще AV разветвитель такого плана.

    Цитата Сообщение от Сява26 Посмотреть сообщение
    А какую плату покупать,подскажи ПЖЛ. Вот такую например http://www.converters.tv/products/cga_to_pal/68.html ?
    Да, такой подойдет, однако в первом посте описан самый оптимальный вариант подходящего кодера: я покупал за 600руб. в NedoPC, Москва. Кстати в даннрм адаптере.преобразователь 78D05L сильно греется.
    Последний раз редактировалось KillerHT; 06.05.2014 в 10:31.

  3. #53
    KillerHT
    Участник
    Цитата Сообщение от Dimadjio Посмотреть сообщение
    Всем привет. Поступил как автор и установил такую же магнитолу на свою Примеру. Есть ряд вопросов:
    1. При повороте ключа в режиме AV информация с родного монитора показывает либо до включения задней передачи, либо до заводки автомобиля, потом просто темный экран и все. Поэтому, чтобы настроить температуру в салоне или посмотреть за бортом нужно выключить и включить ключом машину.
    2. Есть ли какие-то настройки камеры? При включении габаритов двигаясь задним ходом практически ничего не видно. Кстати подключился я к родной камере.
    Цитата Сообщение от West2K Посмотреть сообщение
    Dimadjio, надо перерезать один проводок и будет всегда показывать
    Кто-нибудь подскажите решение этой проблемы: при повороте ключа, в режиме AV1 информация с родного монитора показывает до включения задней передачи на AV2 - потом просто темный экран и все, после заводки автомобиля у меня кстати показывает.
    Последний раз редактировалось KillerHT; 18.08.2014 в 13:41.

  4. #54
    Dimadjio
    Участник
    С помощью реле: катушка - задний ход, контакты - питание родного монитора (не постоянное 12 В от АКБ, а 12 В, появляющиеся при повороте ключа).

  5. #55
    KillerHT
    Участник
    Сюда в ближайшие дни размещу свой отчет о замене штатного монитора.

    Коричневая колодка блока монитора:

    *************
    ******_*****


    * видео сигнал с камеры ЗХ
    * активация AV2 для камеры +12В при ЗХ
    * питание +12В при повороте ключа для монитора и кодера
    * питание -12В
    * Для тестирования вне машины (проверки) тоже подается +12В


    0. Было куплено:

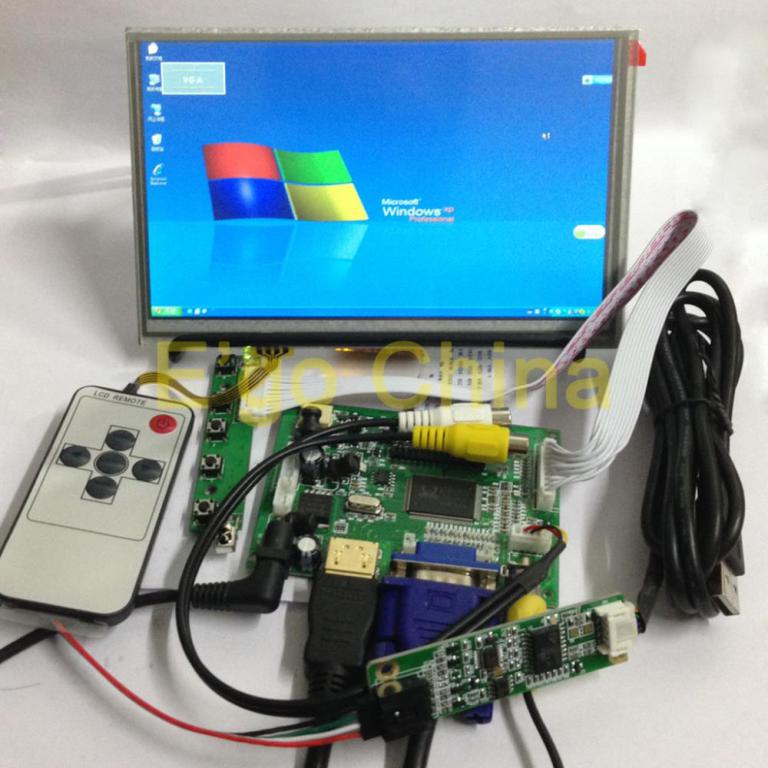

    1. 7" 1024*600 AT070TNA2 LCD Module Monitor Display + Touch Panel w/ USB Controller + HDMI/VGA/2AV = $70 (у алибабы, не советую эту модель изображение на солнце не разглядеть - контрастность мала возьмите лучше Samsung LMS700KF07-004)
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-7-1024-600-at070tna2-lcd-module-monitor
    Монитор дешевый, на видеочип приклеил радиатор термоклеем Ансил-5 для охлаждения.

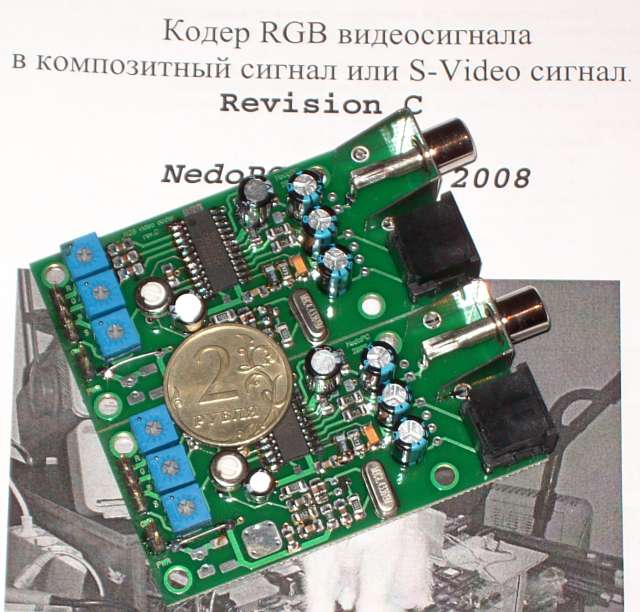

    2. Кодер NTSC 12V RGBs -> AV = 600руб. ( nedopc.com/PALCODER/palcoder.php )
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-coderc.jpg

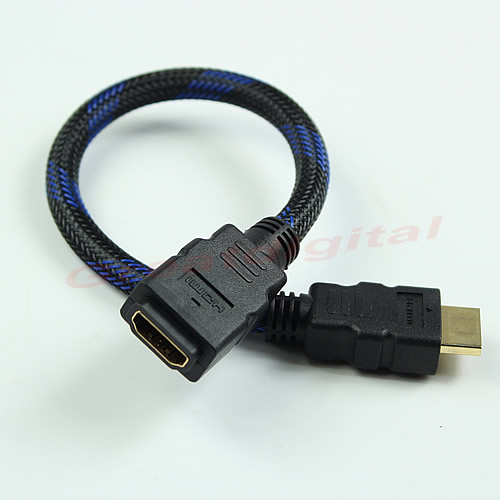

    3. HDMI-HDMI удлинитель 25см = $2 (алибаба)
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-hdmi-hdmi_25sm.jpg

    1. Активация изображения с камеры ЗХ, а так же Проблема с пропажей изображения штатной инфы на новом мониторе при включении ЗХ:
    Провод на котором появляется +12В при ЗХ он Зеленый с белой полосой (на моей схеме изображен: *), расположен на коричневом мама разъеме (4-ый с края, рядом с 5-ым-пустым):

    1) разбираем колодку сняв белую половинчатую заглушку со стороны колодки которая без защелки.
    2) поддев иглой держатель контакта - извлекаем металлический пин провода из колодки.
    3) подключаем этот провод к разъему (или видео переключателя) активации камеры заднего вида нового монитора.

    2. Основная плата Разборал штатный монитор, вытащив дисплей и его управляющую плату, в освободившееся место будут установлены компоненты нового монитора (не фоткал процесс но там ничего сложного).

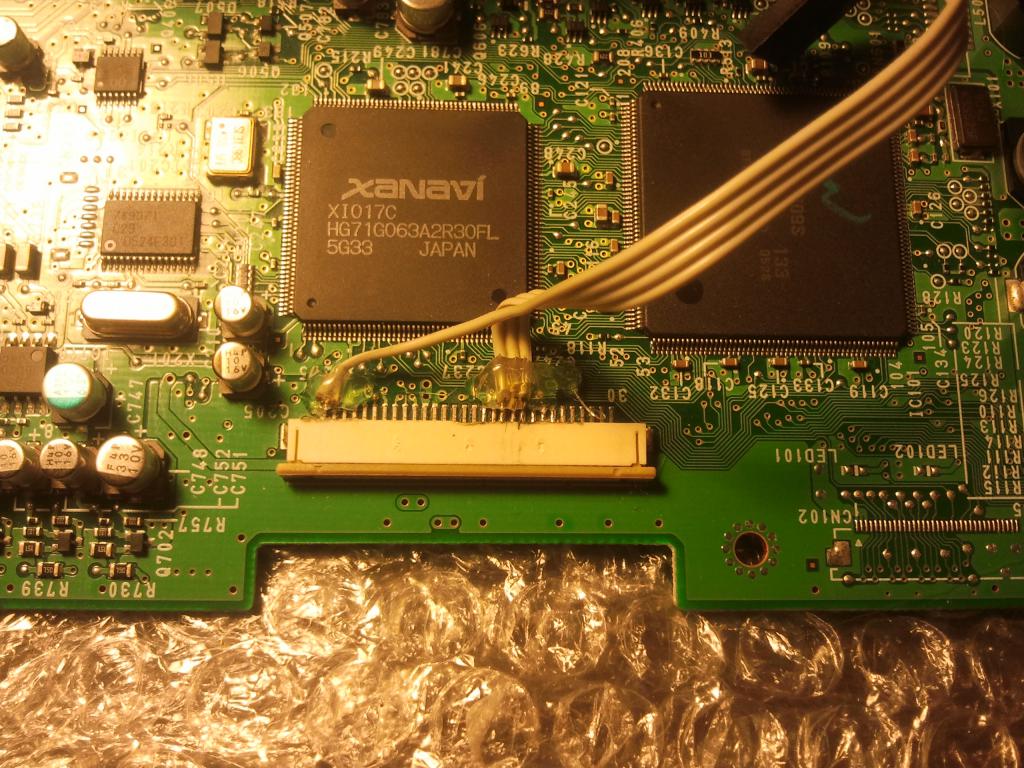

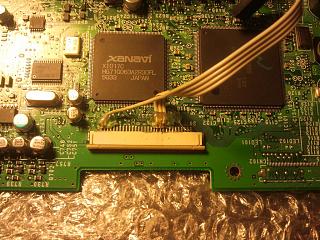

    Далее берем основную плату подпаиваемся к контактам разъема шлейфа что шел к монитору:
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-img_20140828_210046.jpg
    Контакты #: 1 S, 19 R, 20 G, 21 B. Шлейф использовал от ATA для дисков ПК - удобный и в достатке.

    А с обратной стороны подпаиваемся к контактам коричневого разъема на FDD папа разъем и разъем питания от кодера: ...

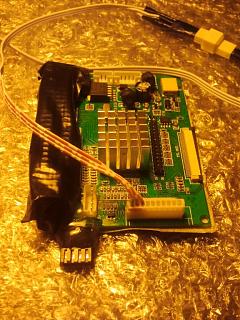

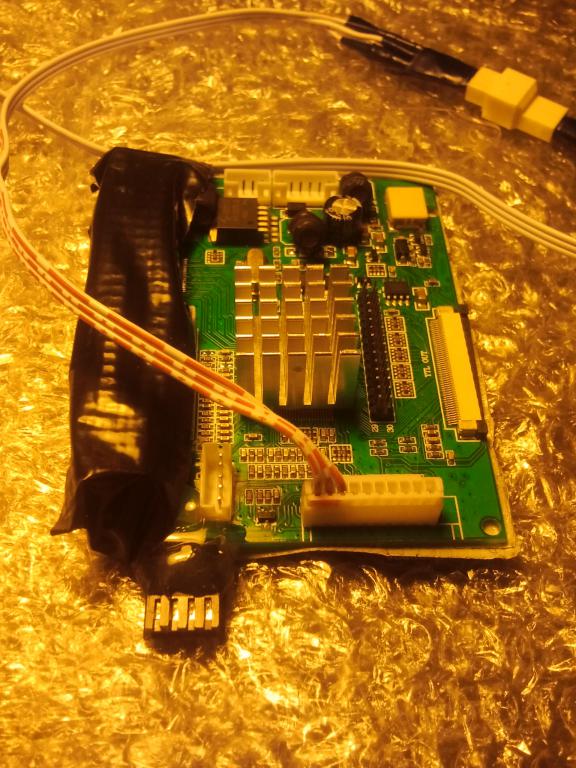

    3. Модуль монитора: Вот плата монитора с уже приклееным на термоклей радиатором, разъемы монитора закрыты армированым скотчем для изоляции:
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-img_20140828_210449_web.jpg

    Подпаиваем к контактам платы нового монитора: : +12, -12, AV1, ACC (активация AV2) разъем мама от FDD БП компьютера для разборности конструкции и усиливаем его положение термоклеем:
    Так же было решено избавиться от кнопок монитора, оставив только ИК передатчик (т.к. все функции есть на пульте), поэтому в белой колодке на фото только 3 контакта от ИК передатчика.
    Для того чтобы можно было снимать монитор отдельно от ИК датчика был вмонтирован 3-х пиновый разъем вентилятора ПК (виден в правом верхнем углу фото).

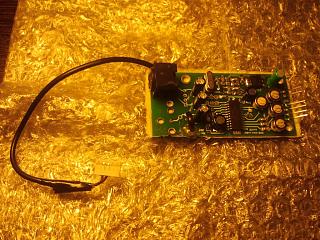

    4. Кодер NTSC 12V RGBs -> AV . Отпаиваем разъем AV с платы кодера и подпаиваем AV коннектор модуля (в нем используем контакты AV2) нового монитора напрямую, фиксируя термоклеем:
    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-img_20140828_210342.jpg
    Так же чтобы подключаемые к кодеру разъемы не уперлись в крышку мониторного блока - вытягиваем пластиковые уплотнители с разъемов и вставив разъем гнем контакты (не переусердствуйте).

    5. Установка нового монитора на старый корпус: ...

    6. Сборка всех подготовленных компонентов: ...
    Последний раз редактировалось KillerHT; 10.08.2015 в 22:26.

  6. #56
    Dimadjio
    Участник
    При включении зх реле просто выключит родной монитор и включит когда поедешь вперед. Попробуй взять сигнал включения кзх не из колодки а прямо от лампочки заднего хода. У всех кто так делал нет такого глюка (отключения монитора)

  7. #57
    KillerHT
    Участник
    Цитата Сообщение от Dimadjio Посмотреть сообщение
    При включении зх реле просто выключит родной монитор и включит когда поедешь вперед. Попробуй взять сигнал включения кзх не из колодки а прямо от лампочки заднего хода. У всех кто так делал нет такого глюка (отключения монитора)
    UPD 27.08.2014 Реле не нужно вовсе, проблему решил, дабы не захломлять тему см. предыдущий мой пост.
    Последний раз редактировалось KillerHT; 27.08.2014 в 23:46. Причина: решено

  8. #58
    ashy.angel.
    Новичок
    Доброго времени суток! Подскажите куда кинуть провод для камеры от магнитолы который идет. тоже установил пионер dvh-760av, отчет сделаю попозже когда доделаю. Заранее огромное спасибо!=) провод хочу подключить на предохранитель или на коробку ну или есть может еще какие нить варианты. (Primera p12 правый руль магнитола с навигацией )

  9. #59
    Сява26
    Участник
    Не стоит даже заморачиваться!!! Уже очень много разных вариантов внедрения ПЛАНШЕТА.

  10. #60
    Joss
    Сказочник
    Сява26,
    Каких например?
    Колись/делись, желательно с фото.
