Ноутбук в Nissan Primera P12 2005г.

Страница 1 из 3 123 ПоследняяПоследняя
Показано с 1 по 10 из 29
  1. #1
    Rezod
    Автор темы

    Ноутбук в Nissan Primera P12 2005г.

    Решил собраться с мыслями и рассказать, как я поставил ноутбук в свою Примеру.
    Путь был сложным, и занял где-то год (раздумия, подготовка и реализация)
    Лирическое отступление

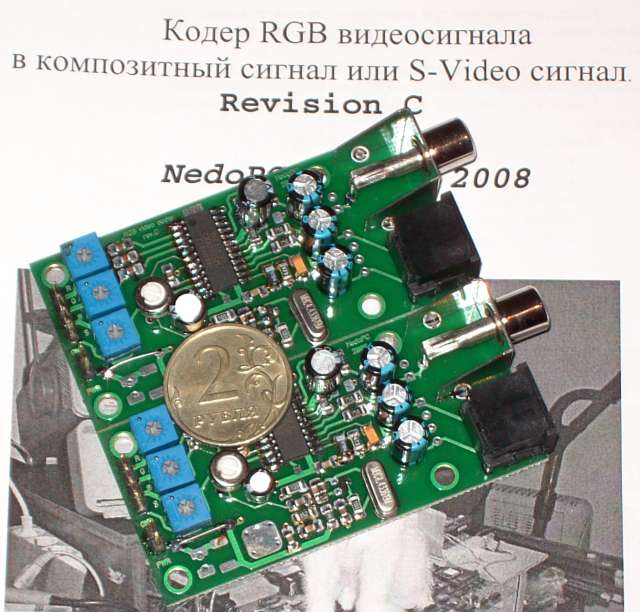

    Вообще мультимедия и навигацию захотелось почти сразу, как начал ездить. Поэтому подумал и решил встраивать навигатор. Остался вопрос как))) Ответ дал уважаемый Jenek72. Правда кодер я решил использовать не предложенный им, а найденный на просторах Интернета http://www.nedopc.com/PALCODER/palcoder.php
    Ноутбук в Nissan Primera P12 2005г.-coderc.jpg

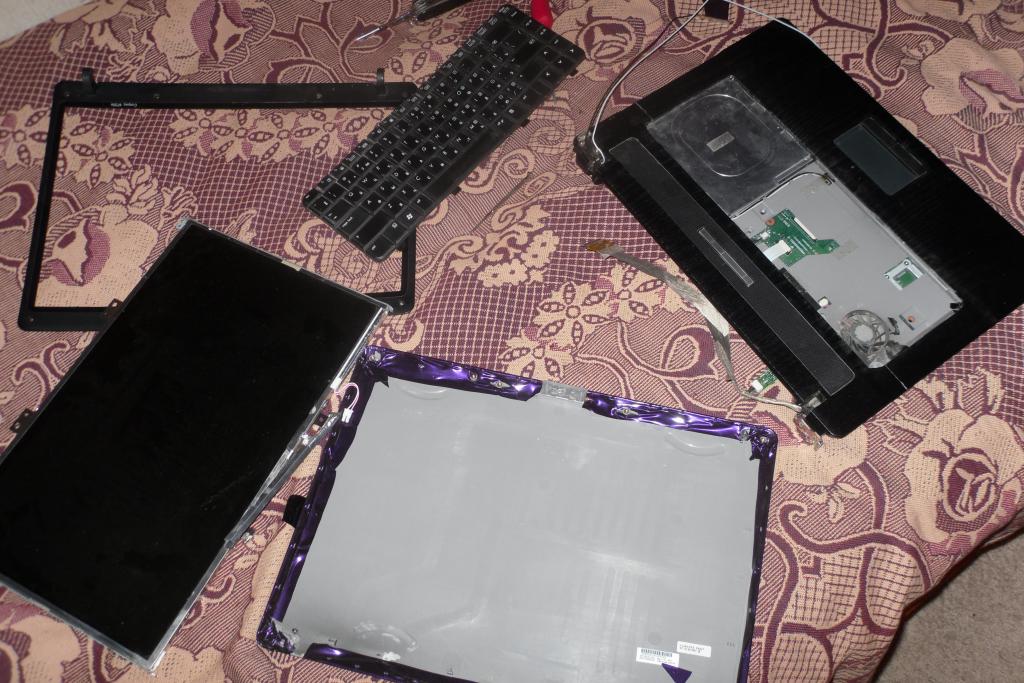

    Первая попытка закончилась неудачей, отрубившейся панелью кнопок и темным экраном монитора. Потом как-то все заработало само (заросло наверное). Но желание ковырятся там пропало на несколько месяцев. Через пару месяцев навигатор был подключен изображение скакало (что-то было с синхрой), вообщем результат не устроил. К тому времени запросы подросли, да и навигатор был так себе (дешевый Китай). Поэтому обратил свой взор на CarPC. Изучит проект не менее уважаемого Витамина Компьютер в Р12 Захотелось сделать что-то похожее. Как выяснилось хороший CarPC удовольствие не шибко дешевое, а уверенности что мне нужно именно оно не было. В результате принято решение собрать пробный проект на основе ноутбука HP 6720s, у которого как раз к этому времени сломался экран.
    Ноутбук в Nissan Primera P12 2005г.-sdc10498.jpg
    Я в курсе затяжного холивара, что лучше : ноутбук или полноценный CarPC. Поэтому повторюсь. Ноутбук выбран по двум причинам: 1) он есть 2) Попробовать и понять нужно ли это вообще.

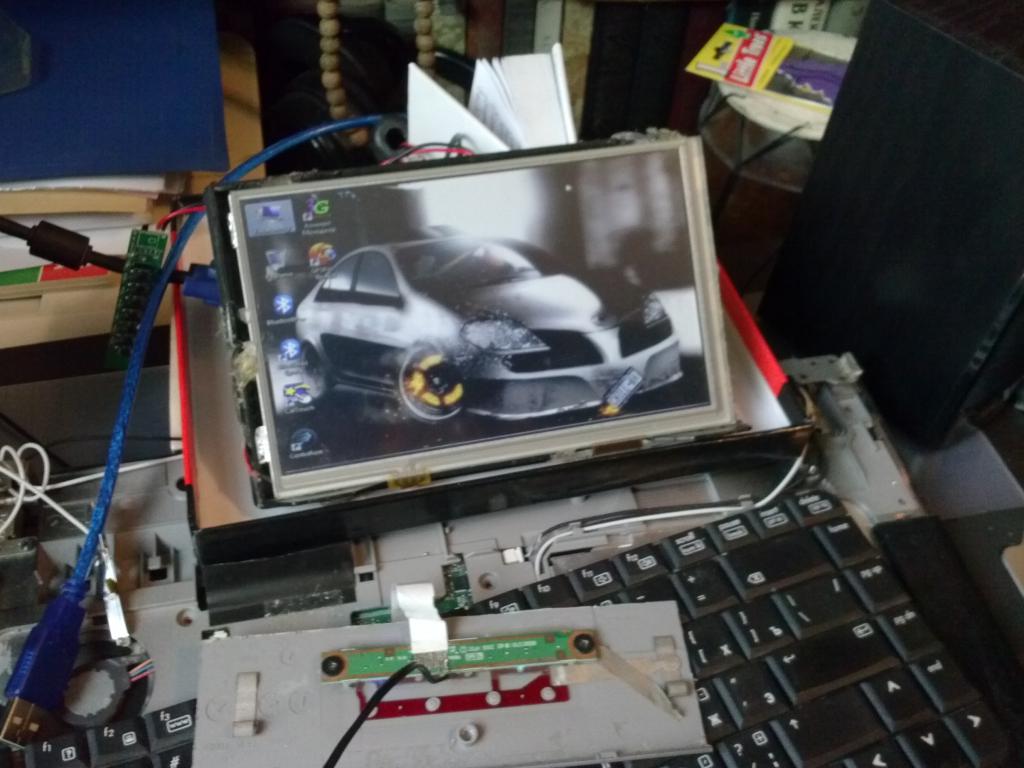

    Теперь сам ход установки, постараюсь изложить по подробнее. Сначала система собиралась на столе и решался вопрос с питанием в автомобиле. Был преобретен б.у. 7-ми дюймовый монитор с тачем. На мониторе вход VGA, AV и S-video. Сигнал с ноута идет по VGA, с кодера сигнал идет на AV. К сожалению на контроллере не оказалось автоматического переключения на сигнал AV, поэтому с панели управления контроллером вынес кнопку переключения каналов. Как показала эксплуатация – заминка возникает только при парковке.
    После того как поставлена Винда, софт, откалиброван тач начался поиск оболочки (Frontend). Спасибо торрентам, дающим возможность ознакомиться и попробовать Centrafuse )))) Остановился на версии 3.5.
    Ноутбук в Nissan Primera P12 2005г.-cam00058.jpg

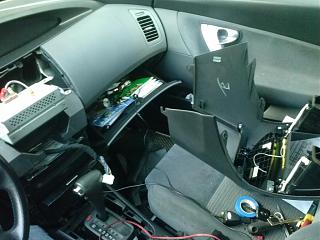

    После того как все установлено и более менее стабильно работает начинаем работать с машиной. В первую очередь нам надо извлечь монитор. Для этого разбираем консоль Снятие центральной консоли и магнитолы (левый руль, рестайл) отсоединяем провода от панели кнопок и аварийки (вот тут надо аккуратнее. за провода не тянуть.)
    Ноутбук в Nissan Primera P12 2005г.-cam00054.jpg
    Откручиваем монитор и несем домой. (Лучше всего будет если вы будете выполнять все манипуляции при отключенном аккумуляторе, но я под конец забил на это).
    Далее разбираем монитор, нам нужна та плата, в которую вставляются провода.
    Аккуратно отсоединяем матрицу оригинального монитора (если что-то пойдет не так всегда будет вернуть все в исходное состояние).

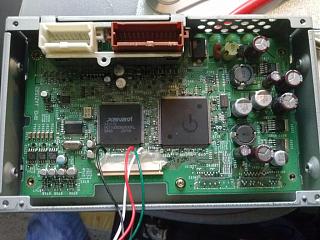

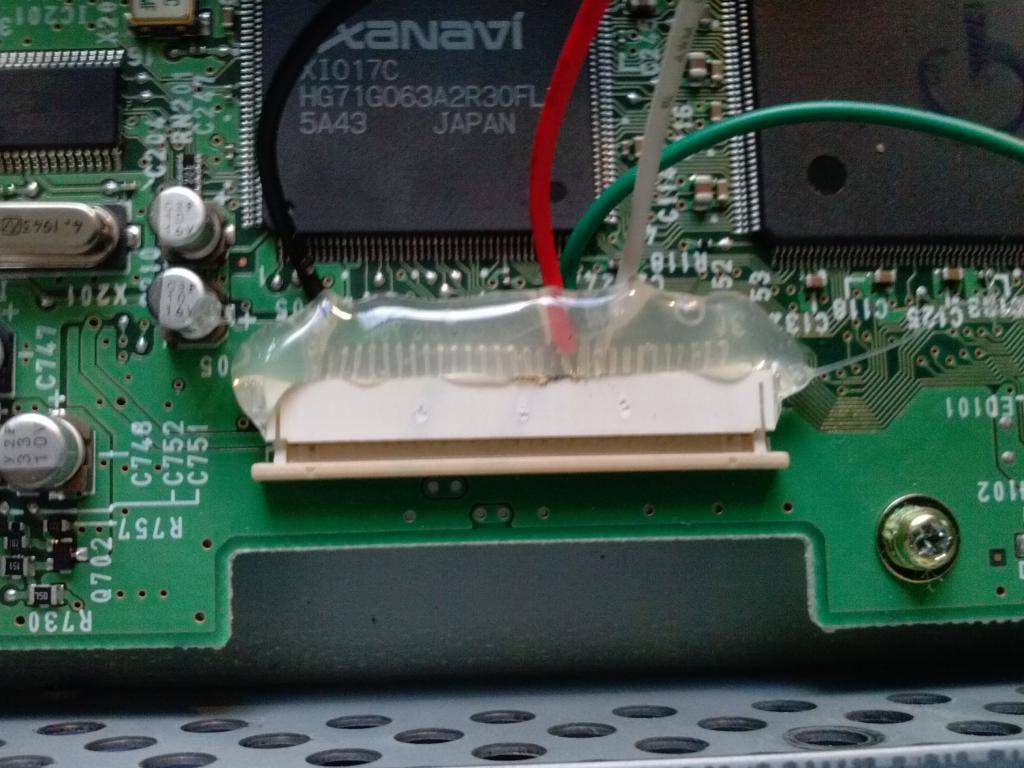

    Находим на плате место куда вставляется шлейф. Контакты пронумерованы 1-30. Нужно подпояться с 1, 19-21 контактам. Это будет Sinc и RGB соответственно.
    Ноутбук в Nissan Primera P12 2005г.-cam00089.jpg
    Ноутбук в Nissan Primera P12 2005г.-cam00091.jpg
    Эти веселые проводки будем втыкать в кодер. Я вывел провода наружу, а плату прикрутил обратно в корпус. Дальше несем все в машину и проверяем на предмет работы)))) на данном этапе все запитывал от прикуривателя.

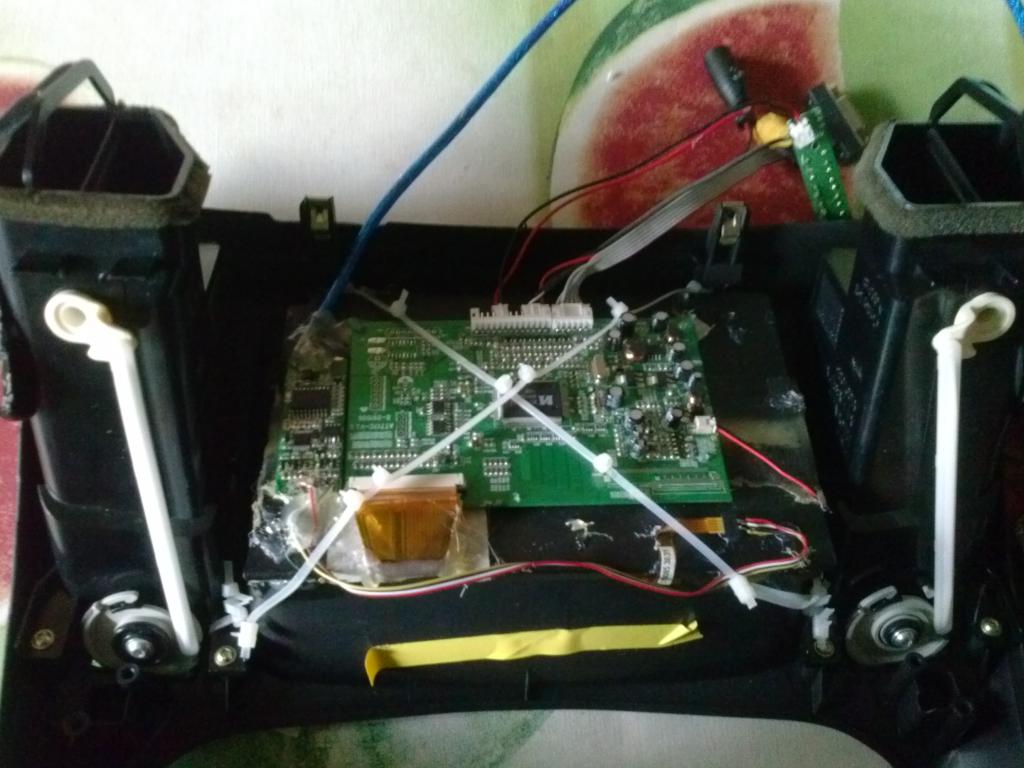

    Итак все более-менее работает (пишу так, потому что все равно потом придется все настраивать и подгонять), приступаем к следующему этапу. Ставим матрицу на консоль. Сначала думал прикрепить ее к оригинальному корпусу, но как-то не получилось. Прикрепил на соплях – стяжках. К моему удивлению стало все ровно и достаточно надежно. Что радует.
    Ноутбук в Nissan Primera P12 2005г.-cam00086.jpg

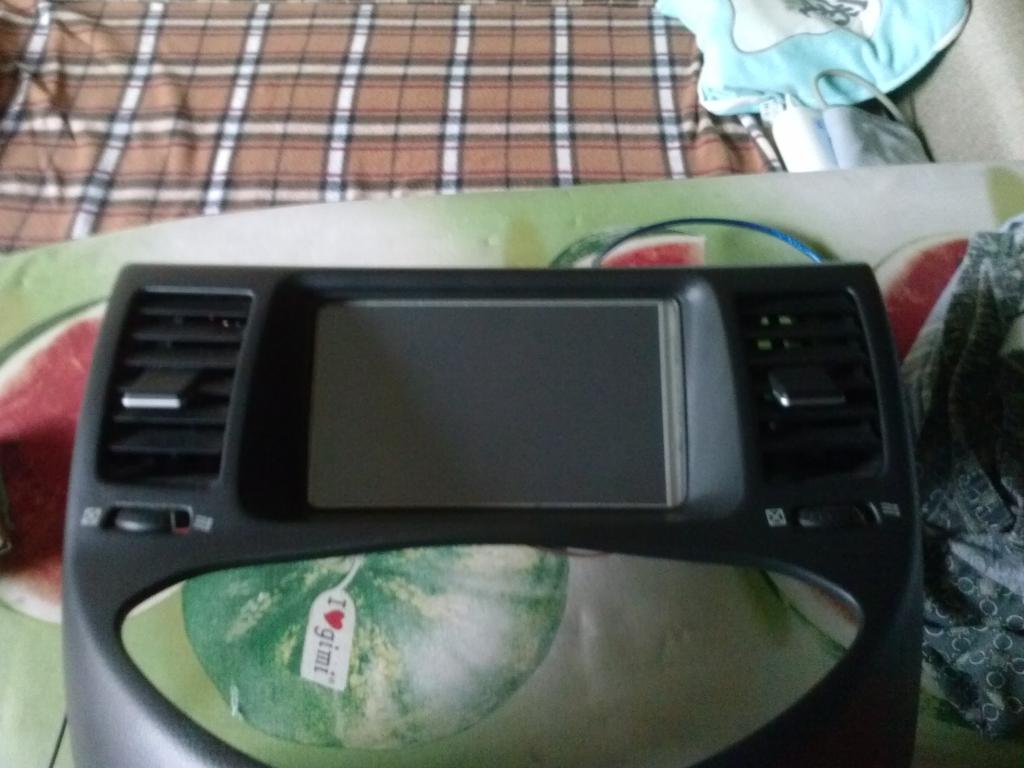

    Вот так выглядит спереди
    Ноутбук в Nissan Primera P12 2005г.-cam00083.jpg

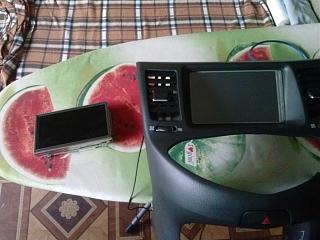

    Сравнение с оригинальной матрицей
    Ноутбук в Nissan Primera P12 2005г.-cam00084.jpg
    Питание

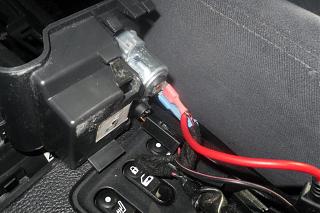

    С питанием с самого начала были заморочки. Сделать красиво не получилось, поэтому сделал как умею)))) Итак все питание системы берется от прикуривателя.
    Ноутбук в Nissan Primera P12 2005г.-sdc10145.jpg
    Подключение сделано с помощью новых клемм. Там же рядом с прикуривателем стоит предохранитель на 10А (До него можно быстро добраться, он в буквальном смысле под рукой) Дальше провод идет к «Коробочке» В нее установлен фильтр питания 12V http://pleervox.ru/philtr-pitanija-plv-filt-b.html Блок автоматического переключения камеры http://pleervox.ru/PLV-SW-01.html И много клемм, в которые можно воткнуть проводки)))) Стабилизатор питает монитор и кодер (им надо), блок переключения, переключает сигнал от кодера на сигнал с камеры заднего вида. Питание ноута осуществляется через блок питания для прикуривателя, типа такого http://www.citybyte.ru/catalog/noteb...outbukov/1333/ Только воткнут он в дистрибьютер.
    Камера заднего вида
    Ноутбук в Nissan Primera P12 2005г.-.jpg

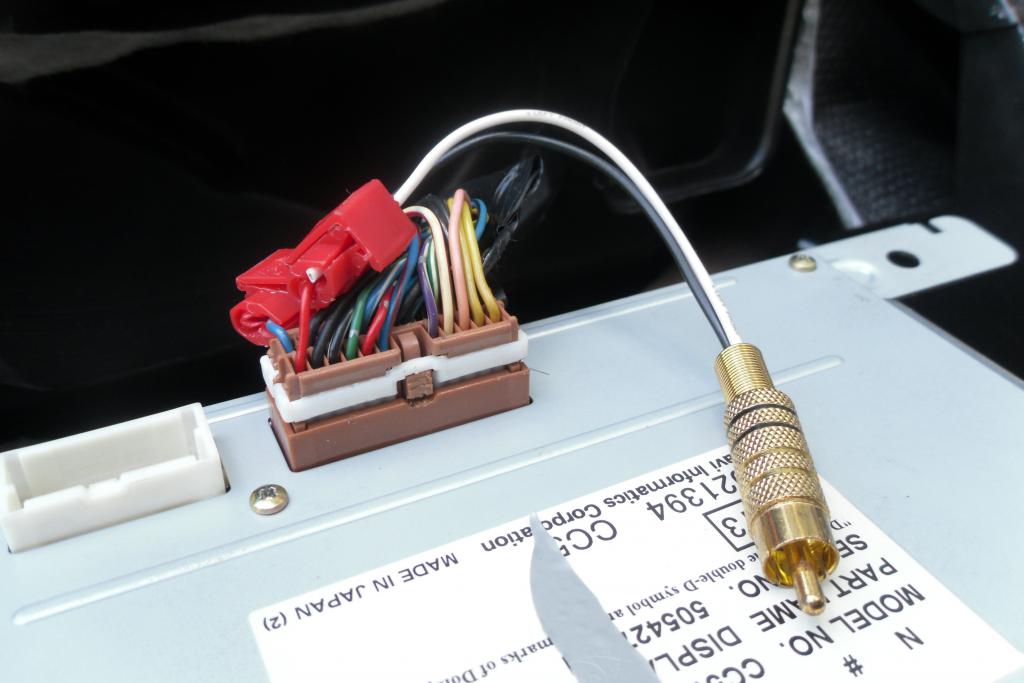

    Сигнал от камеры можно найти на проводке к монитору. 23 и 24 пин. Сигнал активации 7 пин. Тут все просто. Подпаиваемся и выводим на тюльпан.
    Ноутбук в Nissan Primera P12 2005г.-sdc10622.jpg

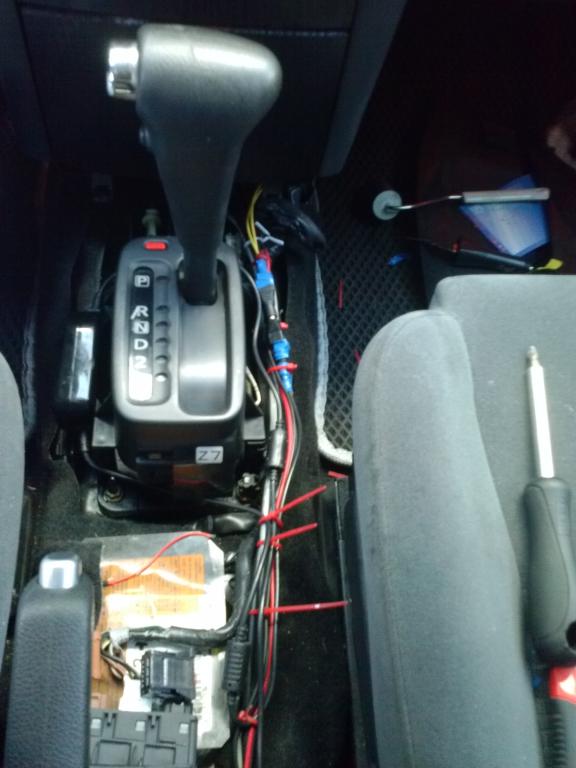

    Проводку проводил вдоль туннеля
    Ноутбук в Nissan Primera P12 2005г.-cam00097.jpg
    Ноутбук в Nissan Primera P12 2005г.-cam00100.jpg

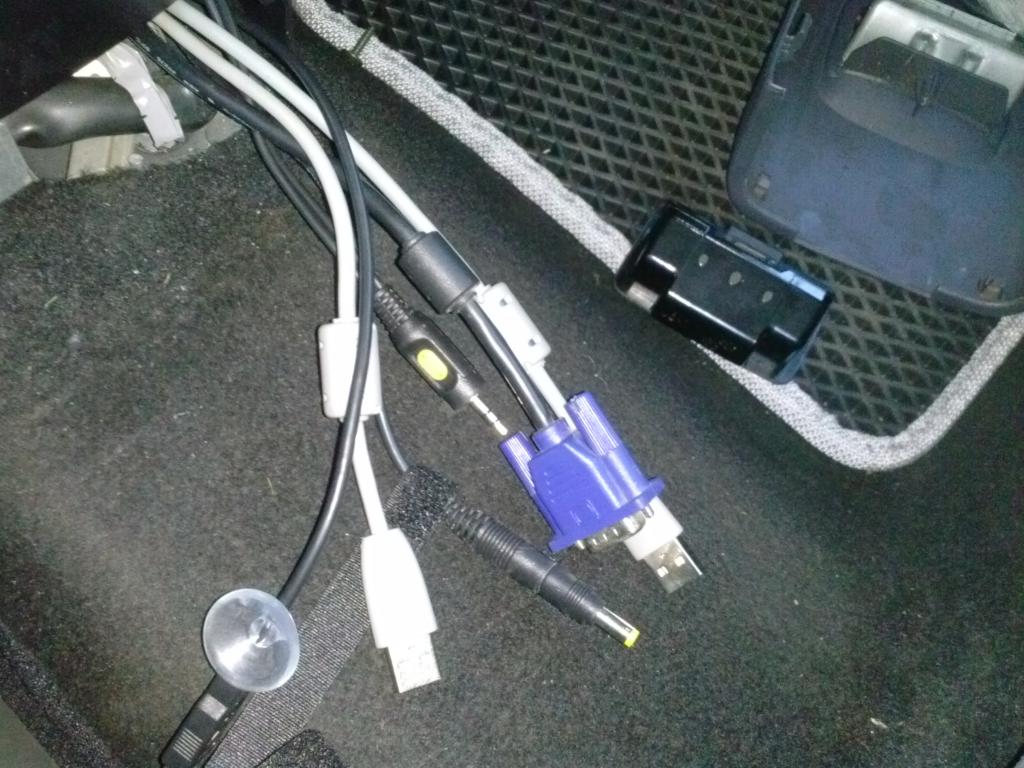

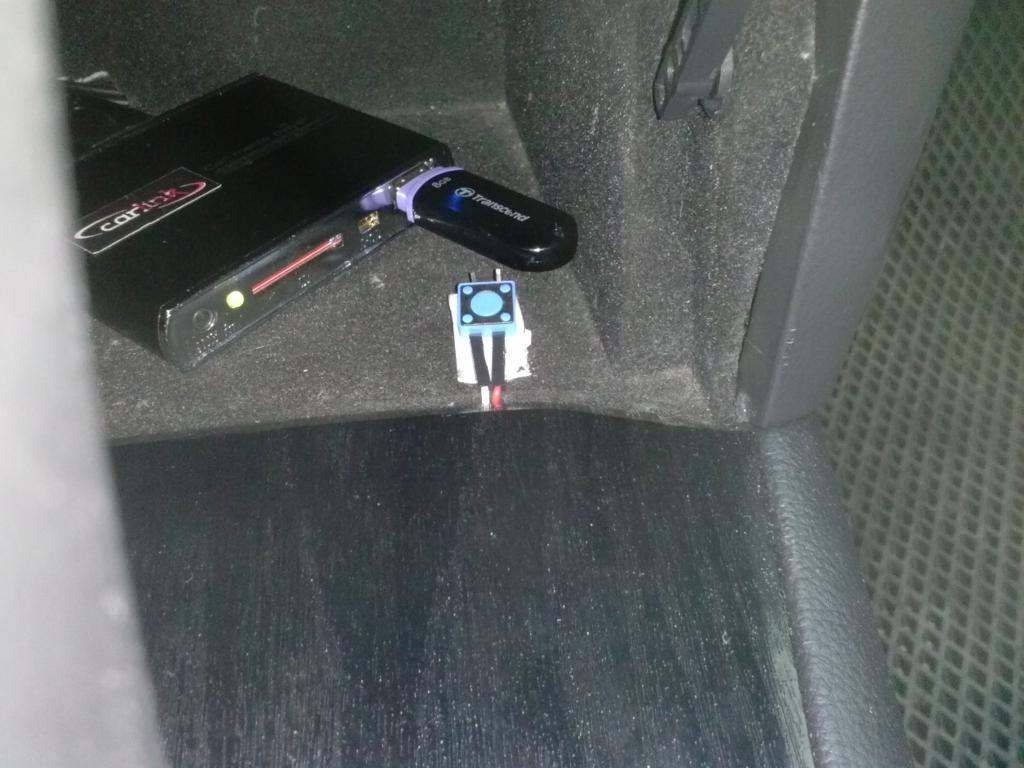

    Ноутбук прячется под пассажирским сидением. GPS и GSM модем прячется под пластиковым козырьком сразу за панелью приборов. Прием стабильный и уверенный. Удлинители USB (модем, тач) взял хорошие, с фильтром – работают стабильно. VGA провод обычный и хилый на вид, остался от какого-то монитора, но работает без проблем.
    Звук.

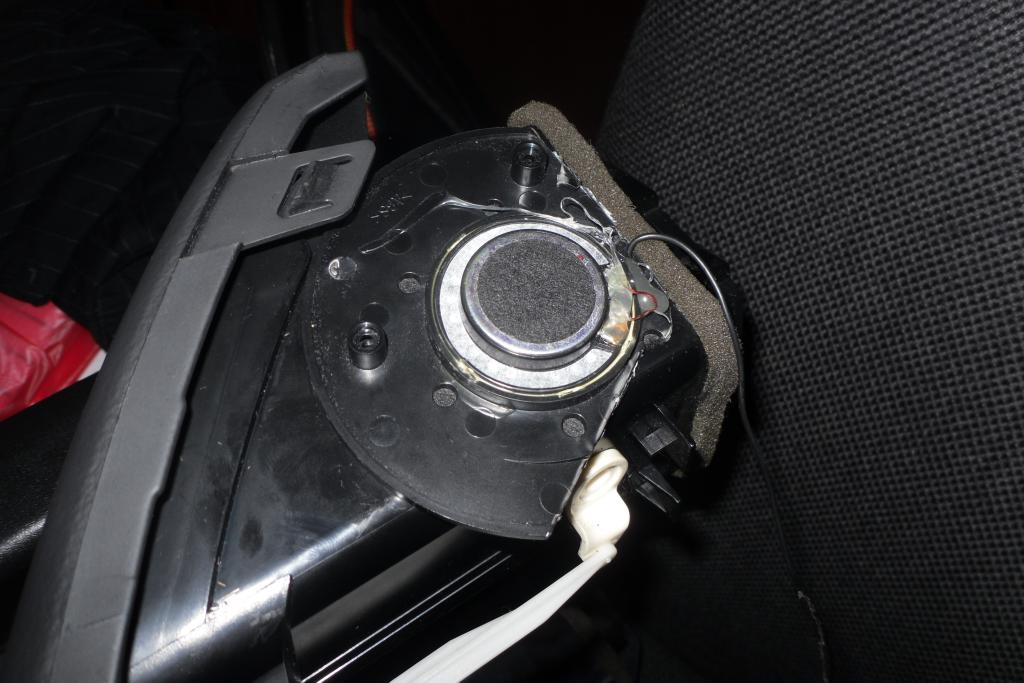

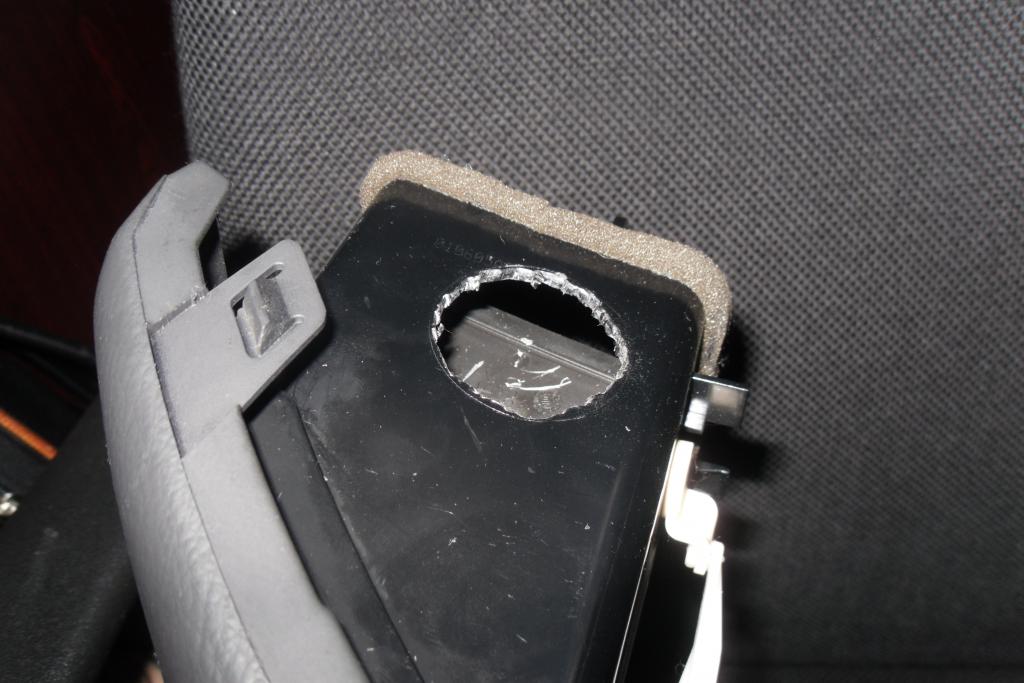

    Сразу как купил машину, поставил в нее Audiolink, Приблуда меня устривает полностью, и убирать ее не хочу, поэтому музыка идет через нее, если хочется кино посмотреть – проведен удлинитель 3,5 jack который втавляется в гнездо AUX в Audiolink. При просмотре были слышны наводки от генератора решил проблему с помощью Mystery MAD-GL http://mysteryelectronics.ru/prochee/204-mad-gl. Чтобы можно было слушать музыку и подсказки навигации разобрал старые наушники и встроил в воздуховоды
    Ноутбук в Nissan Primera P12 2005г.-sdc10627.jpg
    Ноутбук в Nissan Primera P12 2005г.-sdc10625.jpg
    Кнопку включения ноутбука вывел в перчаточный ящик (временное решение)
    Ноутбук в Nissan Primera P12 2005г.-cam00136.jpg
    Батарею в ноуте оставил, чтобы можно было нажать «выкл» и уходить не дожидаясь.
    Плюсы:
    Есть навигация, фильмы, Интернет и многое другое
    Большой экран
    Моральное удовлетворение от проделанной работы
    Минусы:
    Экран бликует на солнце
    Igo и 7ways не показывают пробки
    При парковке надо переключаться на канал AV
    Задержка при переключении на камеру заднего вида
    Планы на будущее:
    Антибликовая пленка на экран (если не поможет, подумаем над козырьком)
    Парковочная камера спереди
    Новая оболочка и Навигационная программа
    Автоматическое включение и выключение ноута по АСС
    Более мощные динамики для работы навигации – Наушники не очень хорошо слышно.

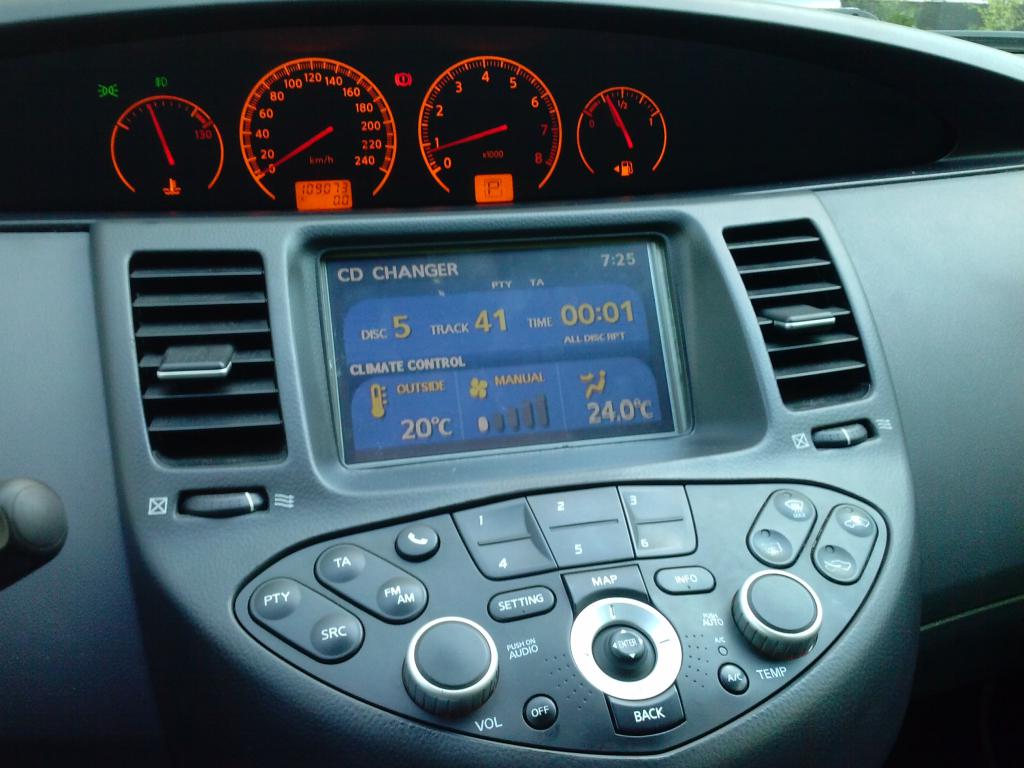

    Итог:

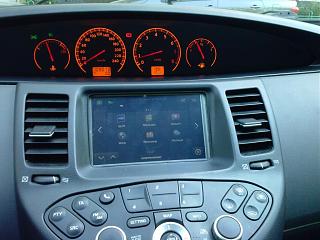

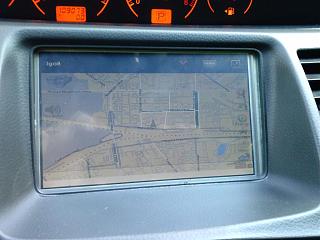

    Юзаю месяц. В целом рад и доволен. Проект стабилен но требует доработок. Попробую новый фронтэнд, может станет лучше. Если нет – буду смотреть в сторону Андройда. На сток не вернусь никогда )))))
    Ноутбук в Nissan Primera P12 2005г.-cam00104.jpg
    Ноутбук в Nissan Primera P12 2005г.-cam00103.jpg
    Ноутбук в Nissan Primera P12 2005г.-cam00105.jpg

  2. #2
    Jenek72
    Участник
    Очень даже зашибись получилось! Как по мне, так все описанные тобой недостатки перекрываются большим достоинством - интернет. Тем более в московских пробанах. Кстати, а что например навител не поставишь? На торрентах полно его для любых устройств. И автоспутник есть и яндекс вроде ещё не отменили
    Короче, принимай поздравления и аплодисменты!
    ЗЫ. Козырек нужен полюбому. Сам вот думаю-никак не придумаю, что бы туда по приличнее присобачить

  3. #3
    Rezod
    Автор темы
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    Очень даже зашибись получилось! Как по мне, так все описанные тобой недостатки перекрываются большим достоинством - интернет. Тем более в московских пробанах. Кстати, а что например навител не поставишь? На торрентах полно его для любых устройств. И автоспутник есть и яндекс вроде ещё не отменили
    Короче, принимай поздравления и аплодисменты!
    ЗЫ. Козырек нужен полюбому. Сам вот думаю-никак не придумаю, что бы туда по приличнее присобачить
    Спасибо! Навител на Винду нету, увы. Яндекс это да)))) Думаю раскошелится на Ситигид.))))
    Про козырек тоже мысли приходят. Думаю вот из этого сделать: http://dxru.com/p/sunshade-hood-prot...vigator-199016 Но сначала антибликовую пленку попробую.

  4. #4
    Garik_666_86
    Старичёк
    видел готовые примеровские козырьки за 300р

  5. #5
    Rezod
    Автор темы
    Цитата Сообщение от Garik_666_86 Посмотреть сообщение
    видел готовые примеровские козырьки за 300р
    Хде? )))))

  6. #6
    Garik_666_86
    Старичёк
    Rezod, не помню где , но вот тут то же были универсальные http://www.tinydeal.com/index.php?ma...=zone_2dollars

  7. #7
    Jenek72
    Участник
    К сожалению для нас эти козырьки абсолютно бесполезны, у них наклон не в ту сторону..

  8. #8
    Rezod
    Автор темы
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    К сожалению для нас эти козырьки абсолютно бесполезны, у них наклон не в ту сторону..
    А какой должен быть???

  9. #9
    Jenek72
    Участник
    Цитата Сообщение от Rezod Посмотреть сообщение
    А какой должен быть???
    Ну прикинь сам, если такой козырек приложить к нашей панели то верхняя плоскость будет торчать вверх примерно под углом 45град., а нужно горизонтально. Да и по бокам тоже закрывать почти не будет.

  10. #10
    Rezod
    Автор темы
    Наклеил пленку антиблик. Сейчас пасмурно, жду ярких солнечных дней. В пасмурную погоду экран видно хуже. Позже побалуюсь регулировками яркости и контраста, может дельное что выйдет. Если нет - буду менять матрицу на более яркую.
