Ноутбук в Nissan Primera P12 2005г.

Страница 3 из 3 ПерваяПервая 123
Показано с 21 по 29 из 29
  1. #21
    Jenek72
    Участник
    Цитата Сообщение от Rezod Посмотреть сообщение

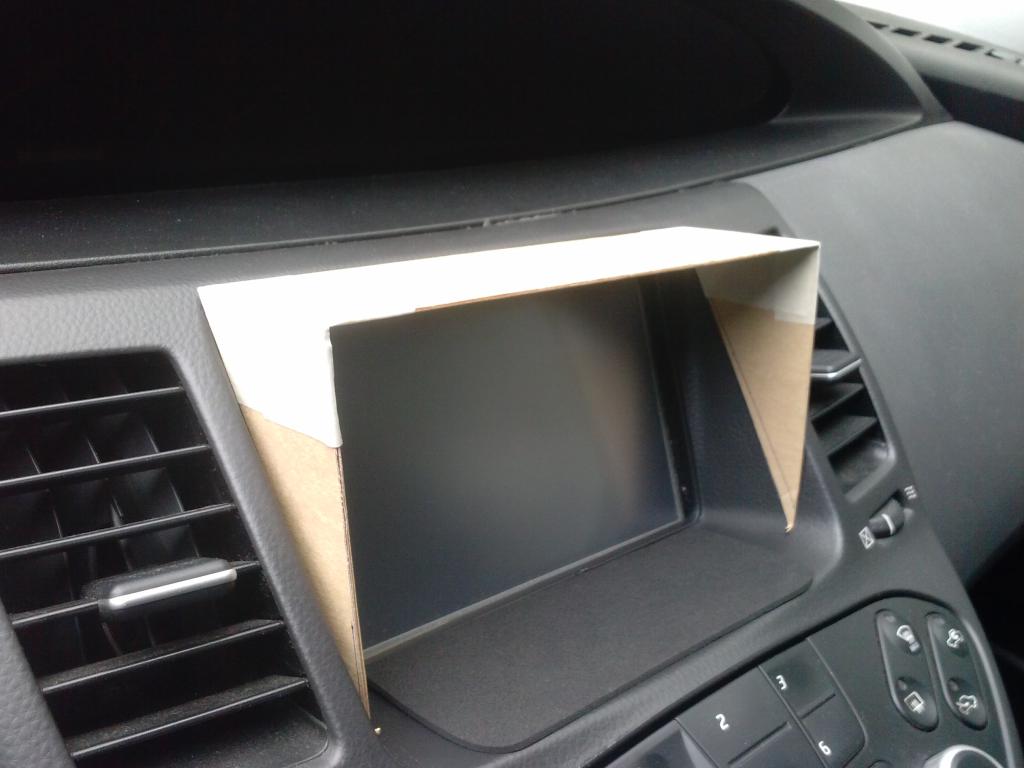

    Ты приблизительно такой имеешь ввиду?
    Вложение 55125
    очень приблизительно

  2. #22
    Артурка88
    Участник
    Цитата Сообщение от Rezod Посмотреть сообщение
    Ты приблизительно такой имеешь ввиду?
    Вложение 55125
    У вас экран штатный? Каким образом управление?

  3. #23
    Rezod
    Автор темы
    Цитата Сообщение от Артурка88 Посмотреть сообщение
    У вас экран штатный? Каким образом управление?
    Прости, не понял вопроса.

  4. #24
    Артурка88
    Участник
    Экран остался штатный в торпеде или меняли? Как переключаете меню ? Ну там например след трек или предыдущий.

  5. #25
    Rezod
    Автор темы
    Экран новый, сенсорный. Выбор источника сигнала - кнопкой на панели. Музыку слушаю с Audiolink - управление штатными кнопками. Более подробно в первом посте данной темы.

  6. #26
    Артурка88
    Участник
    Все понял ясно.

  7. #27
    #_SERGEY_#
    Старожил
    Цитата Сообщение от Rezod Посмотреть сообщение
    Более мощные динамики для работы навигации – Наушники не очень хорошо слышн
    Если ещё актуально могу обменять на чтонить пару 8ми омных 10 ватных пищалок.
    https://www.dropbox.com/sc/u0x6gnc0g...l21y8vab4Up3Fa
    вот и усилочек под них.
    http://www.masterkit.ru/main/set.php?code_id=1318803

    Только я чтото не монял звук идёт с ноутбука на эти динамики от наушников?

  8. #28
    sanekdz
    Новичок
    Цитата Сообщение от Rezod Посмотреть сообщение
    Экран новый, сенсорный. Выбор источника сигнала - кнопкой на панели. Музыку слушаю с Audiolink - управление штатными кнопками. Более подробно в первом посте данной темы.
    Привет а штатную матрицу продашь. У меня сломалась(

  9. #29
    boika
    Новичок

    Тема новичка

    Цитата Сообщение от Rezod Посмотреть сообщение
    Решил собраться с мыслями и рассказать, как я поставил ноутбук в свою Примеру.
    Путь был сложным, и занял где-то год (раздумия, подготовка и реализация)
    Лирическое отступление

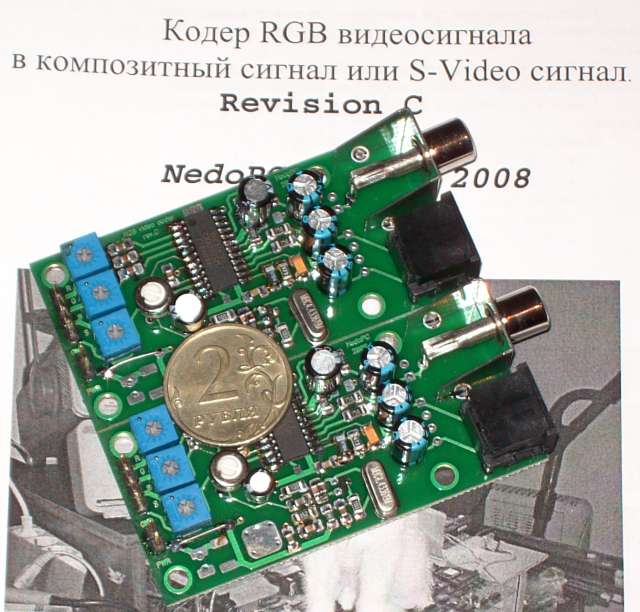

    Вообще мультимедия и навигацию захотелось почти сразу, как начал ездить. Поэтому подумал и решил встраивать навигатор. Остался вопрос как))) Ответ дал уважаемый Jenek72. Правда кодер я решил использовать не предложенный им, а найденный на просторах Интернета http://www.nedopc.com/PALCODER/palcoder.php
    Вложение 54925

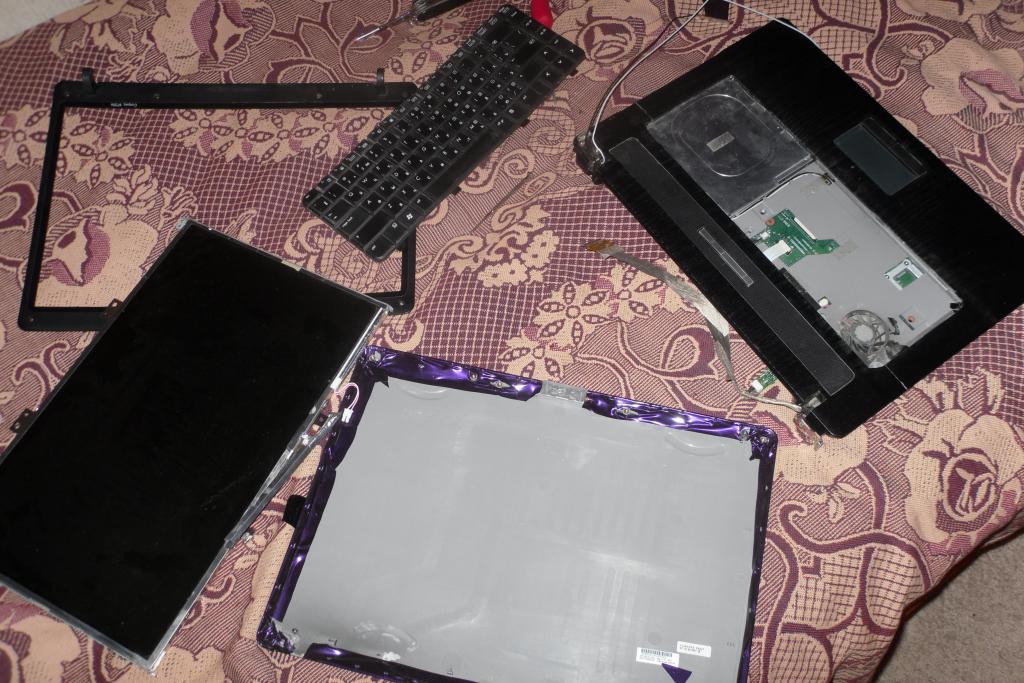

    Первая попытка закончилась неудачей, отрубившейся панелью кнопок и темным экраном монитора. Потом как-то все заработало само (заросло наверное). Но желание ковырятся там пропало на несколько месяцев. Через пару месяцев навигатор был подключен изображение скакало (что-то было с синхрой), вообщем результат не устроил. К тому времени запросы подросли, да и навигатор был так себе (дешевый Китай). Поэтому обратил свой взор на CarPC. Изучит проект не менее уважаемого Витамина Компьютер в Р12 Захотелось сделать что-то похожее. Как выяснилось хороший CarPC удовольствие не шибко дешевое, а уверенности что мне нужно именно оно не было. В результате принято решение собрать пробный проект на основе ноутбука HP 6720s, у которого как раз к этому времени сломался экран.
    Вложение 54906
    Я в курсе затяжного холивара, что лучше : ноутбук или полноценный CarPC. Поэтому повторюсь. Ноутбук выбран по двум причинам: 1) он есть 2) Попробовать и понять нужно ли это вообще.
    Теперь сам ход установки, постараюсь изложить по подробнее. Сначала система собиралась на столе и решался вопрос с питанием в автомобиле. Был преобретен б.у. 7-ми дюймовый монитор с тачем. На мониторе вход VGA, AV и S-video. Сигнал с ноута идет по VGA, с кодера сигнал идет на AV. К сожалению на контроллере не оказалось автоматического переключения на сигнал AV, поэтому с панели управления контроллером вынес кнопку переключения каналов. Как показала эксплуатация – заминка возникает только при парковке.

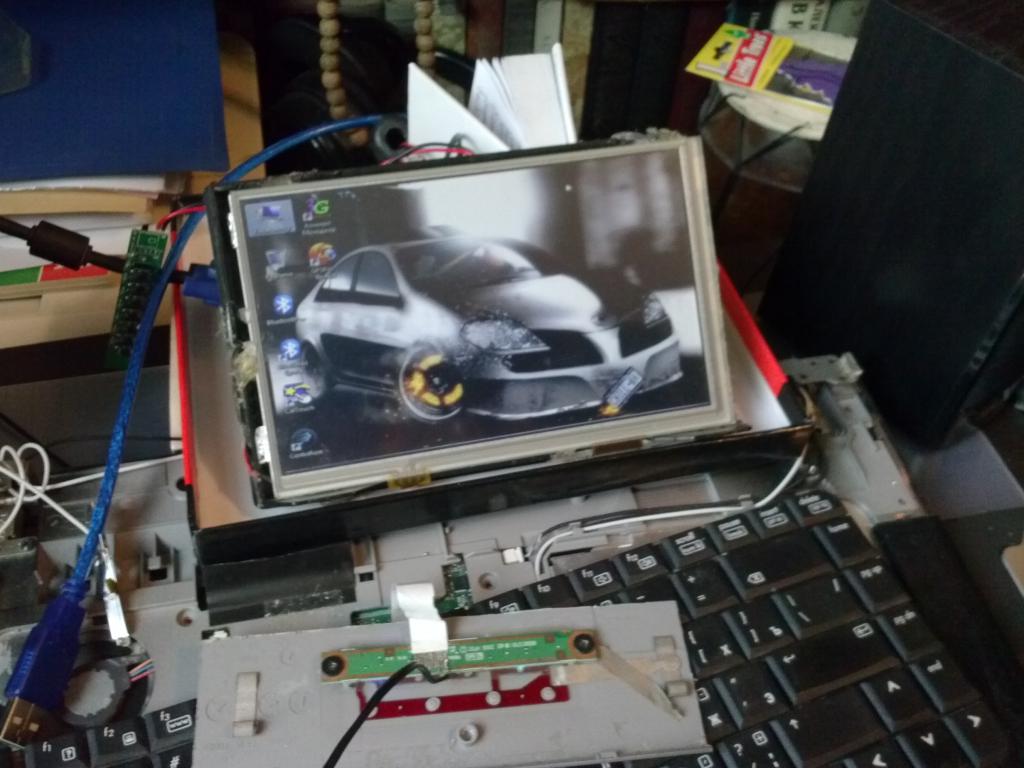

    После того как поставлена Винда, софт, откалиброван тач начался поиск оболочки (Frontend). Спасибо торрентам, дающим возможность ознакомиться и попробовать Centrafuse )))) Остановился на версии 3.5.
    Вложение 54907
    После того как все установлено и более менее стабильно работает начинаем работать с машиной. В первую очередь нам надо извлечь монитор. Для этого разбираем консоль Снятие центральной консоли и магнитолы (левый руль, рестайл) отсоединяем провода от панели кнопок и аварийки (вот тут надо аккуратнее. за провода не тянуть.)
    Вложение 54908
    Откручиваем монитор и несем домой. (Лучше всего будет если вы будете выполнять все манипуляции при отключенном аккумуляторе, но я под конец забил на это).
    Далее разбираем монитор, нам нужна та плата, в которую вставляются провода.
    Аккуратно отсоединяем матрицу оригинального монитора (если что-то пойдет не так всегда будет вернуть все в исходное состояние).

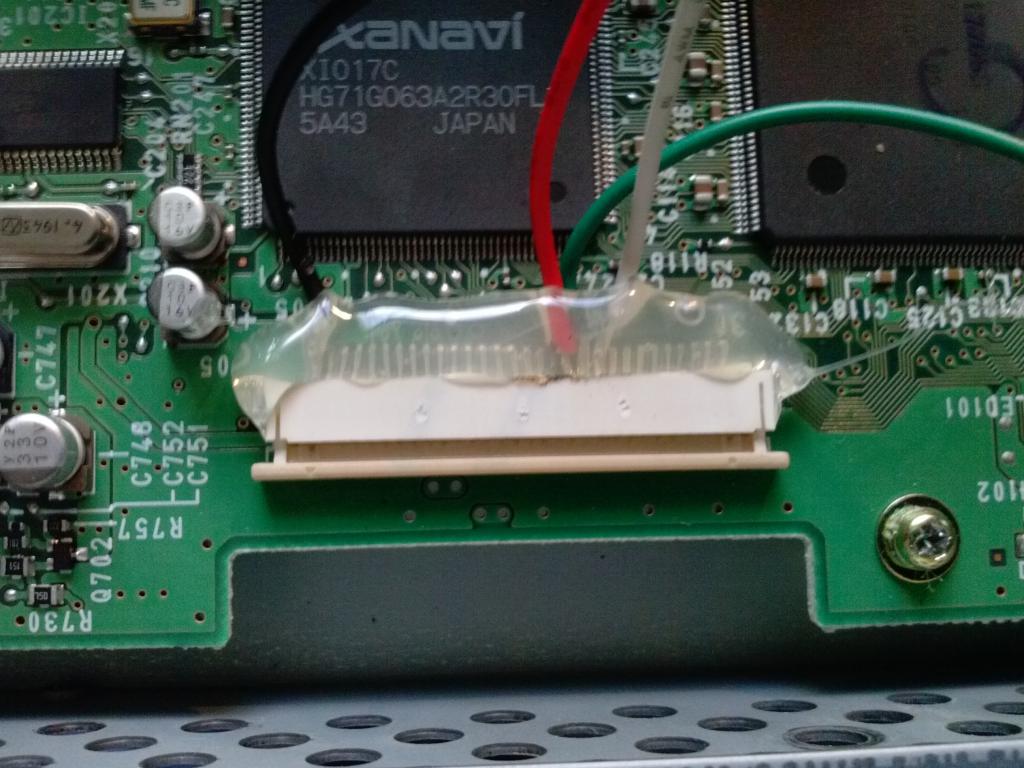

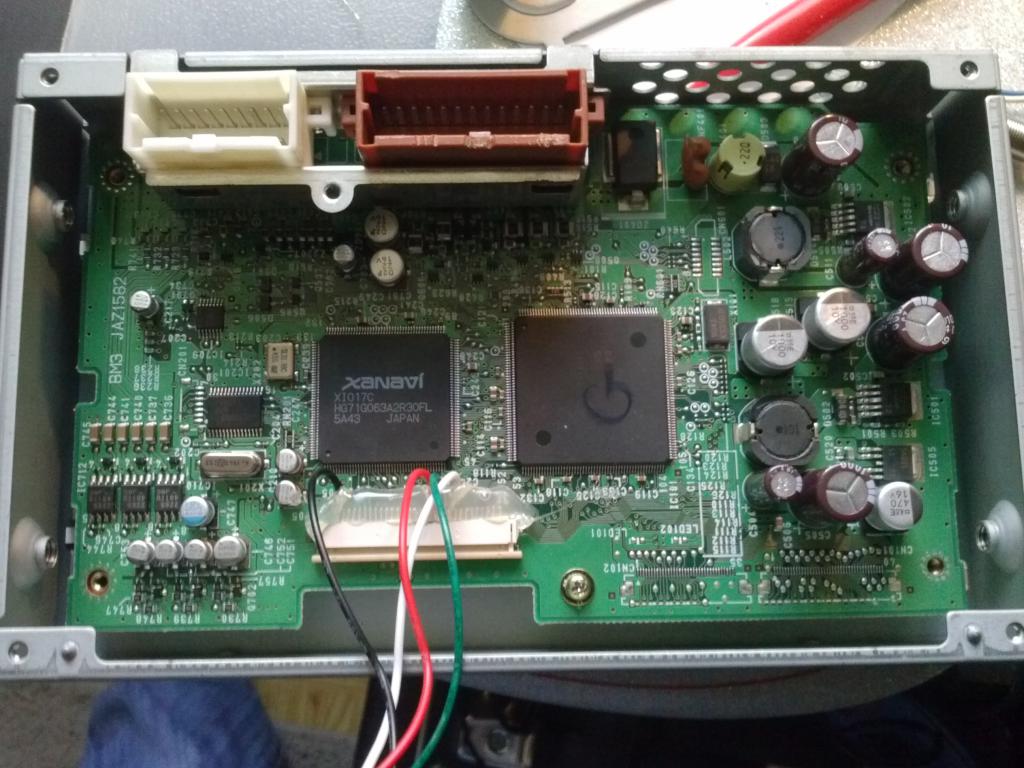

    Находим на плате место куда вставляется шлейф. Контакты пронумерованы 1-30. Нужно подпояться с 1, 19-21 контактам. Это будет Sinc и RGB соответственно.
    Вложение 54909
    Вложение 54910
    Эти веселые проводки будем втыкать в кодер. Я вывел провода наружу, а плату прикрутил обратно в корпус. Дальше несем все в машину и проверяем на предмет работы)))) на данном этапе все запитывал от прикуривателя.

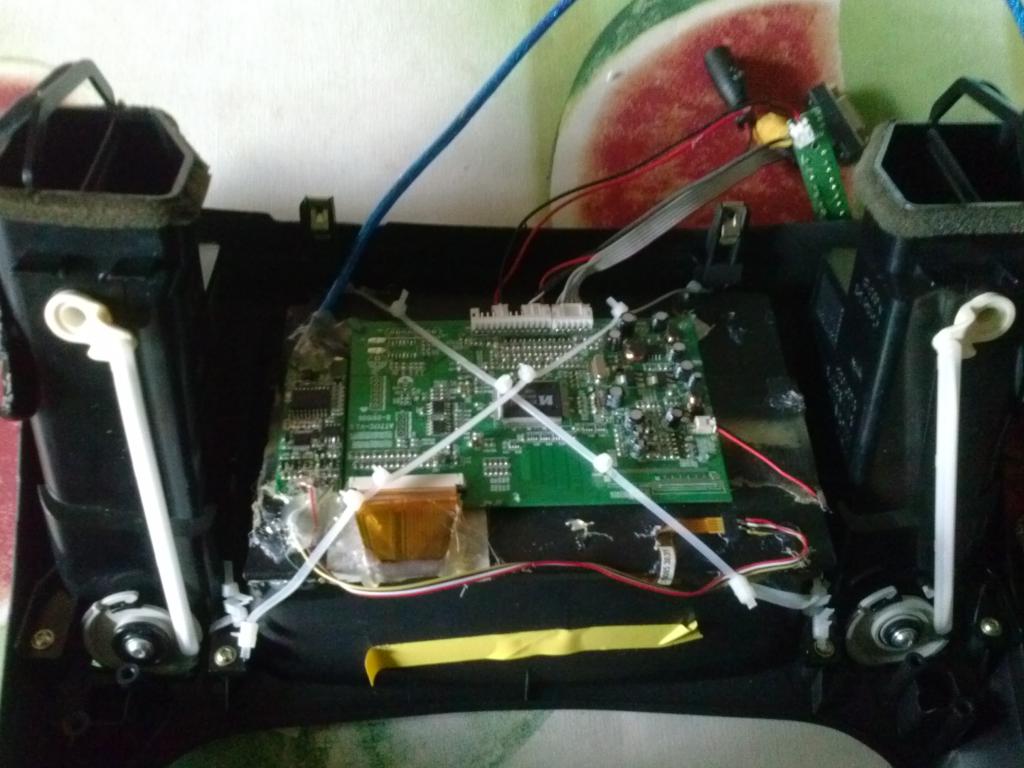

    Итак все более-менее работает (пишу так, потому что все равно потом придется все настраивать и подгонять), приступаем к следующему этапу. Ставим матрицу на консоль. Сначала думал прикрепить ее к оригинальному корпусу, но как-то не получилось. Прикрепил на соплях – стяжках. К моему удивлению стало все ровно и достаточно надежно. Что радует.
    Вложение 54911
    Вот так выглядит спереди
    Вложение 54912

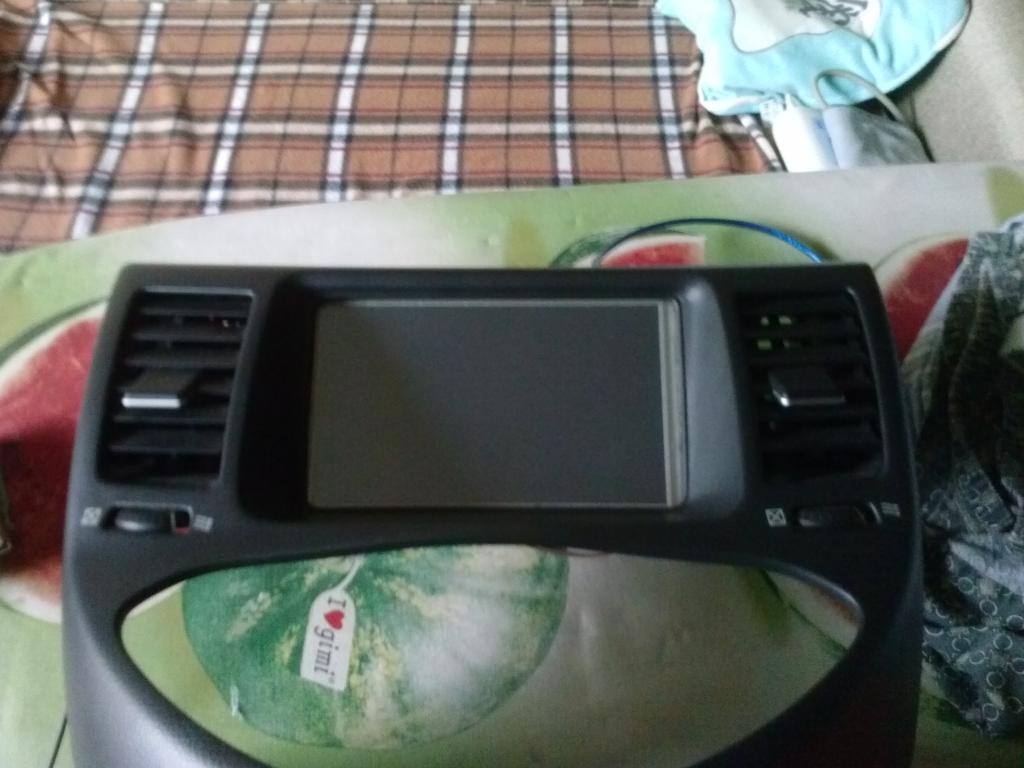

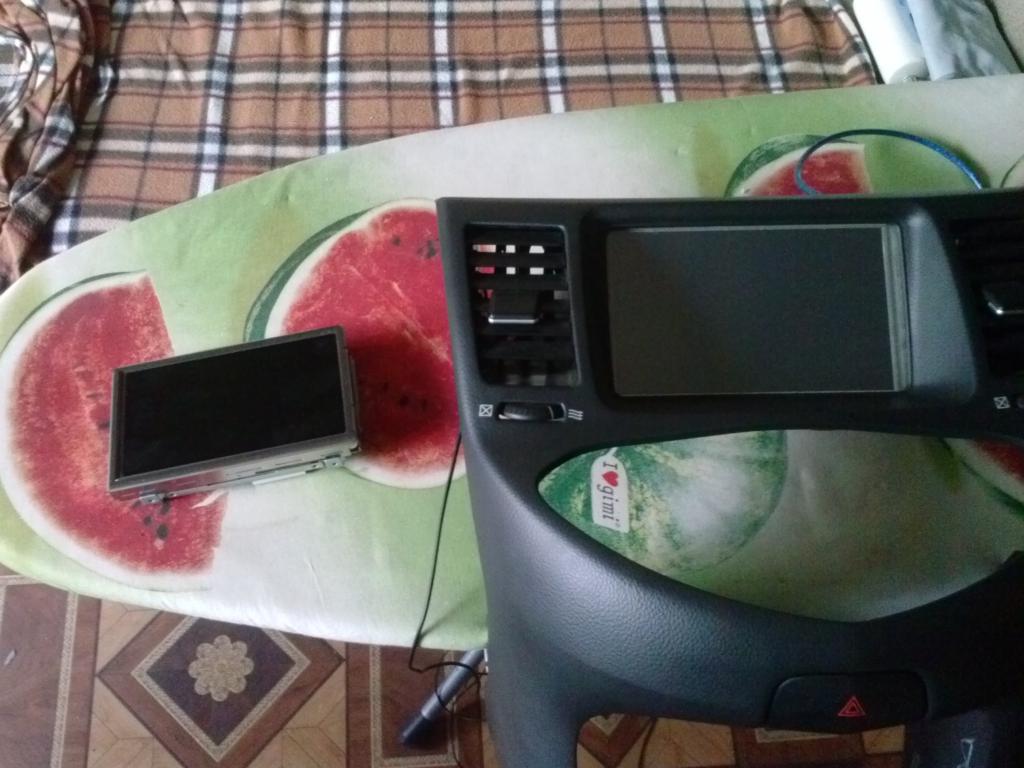

    Сравнение с оригинальной матрицей
    Вложение 54913
    Питание

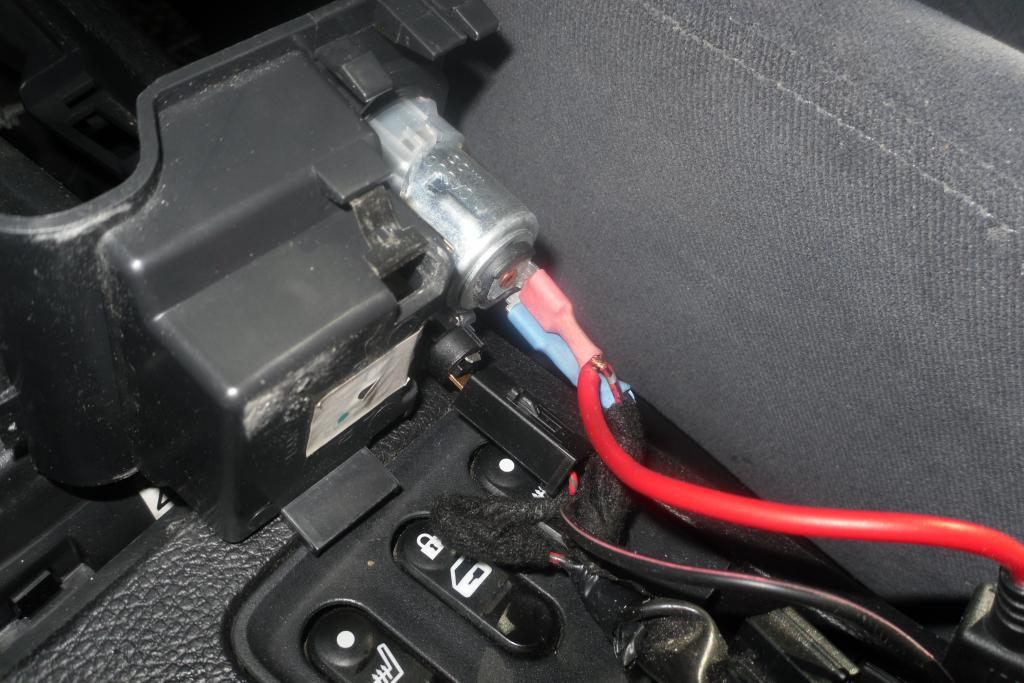

    С питанием с самого начала были заморочки. Сделать красиво не получилось, поэтому сделал как умею)))) Итак все питание системы берется от прикуривателя.
    Вложение 54914
    Подключение сделано с помощью новых клемм. Там же рядом с прикуривателем стоит предохранитель на 10А (До него можно быстро добраться, он в буквальном смысле под рукой) Дальше провод идет к «Коробочке» В нее установлен фильтр питания 12V http://pleervox.ru/philtr-pitanija-plv-filt-b.html Блок автоматического переключения камеры http://pleervox.ru/PLV-SW-01.html И много клемм, в которые можно воткнуть проводки)))) Стабилизатор питает монитор и кодер (им надо), блок переключения, переключает сигнал от кодера на сигнал с камеры заднего вида. Питание ноута осуществляется через блок питания для прикуривателя, типа такого http://www.citybyte.ru/catalog/noteb...outbukov/1333/ Только воткнут он в дистрибьютер.
    Камера заднего вида
    Вложение 54915

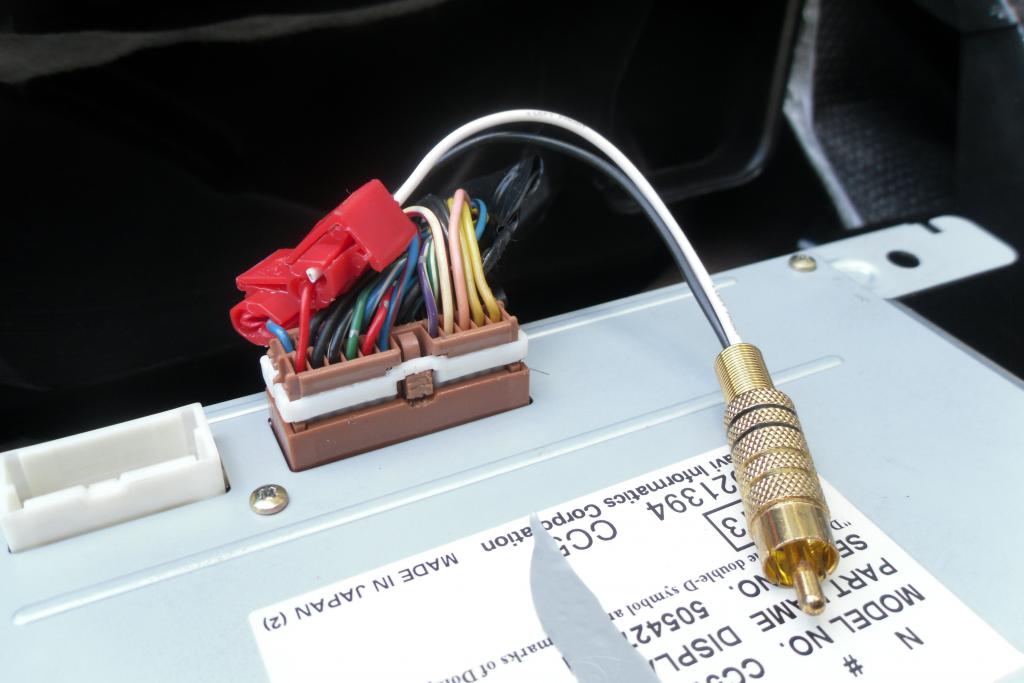

    Сигнал от камеры можно найти на проводке к монитору. 23 и 24 пин. Сигнал активации 7 пин. Тут все просто. Подпаиваемся и выводим на тюльпан.
    Вложение 54917

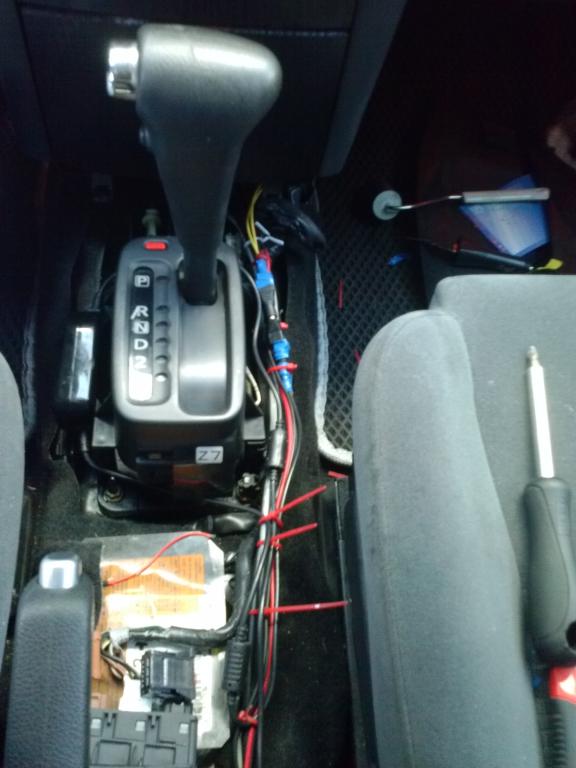

    Проводку проводил вдоль туннеля
    Вложение 54916
    Вложение 54918

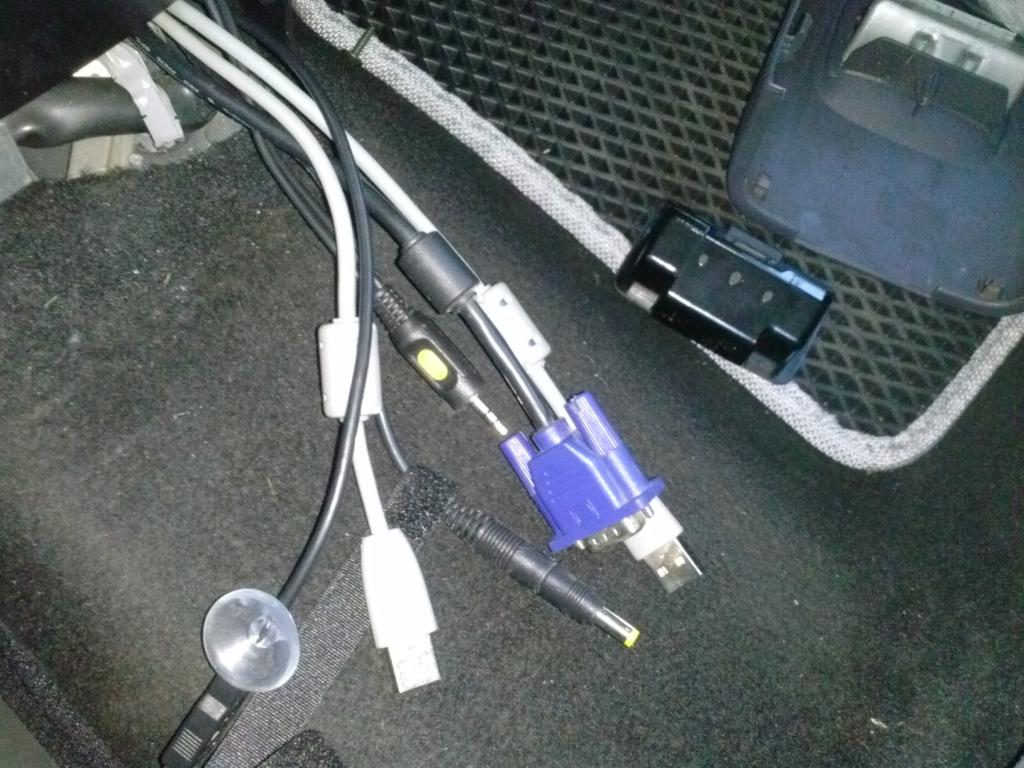

    Ноутбук прячется под пассажирским сидением. GPS и GSM модем прячется под пластиковым козырьком сразу за панелью приборов. Прием стабильный и уверенный. Удлинители USB (модем, тач) взял хорошие, с фильтром – работают стабильно. VGA провод обычный и хилый на вид, остался от какого-то монитора, но работает без проблем.
    Звук.

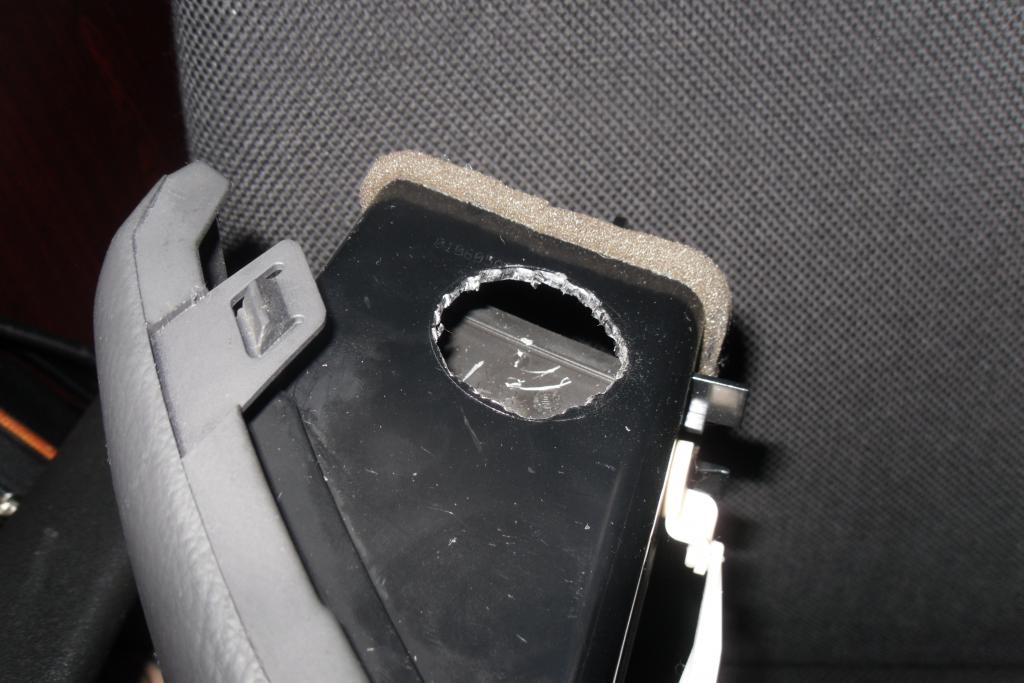

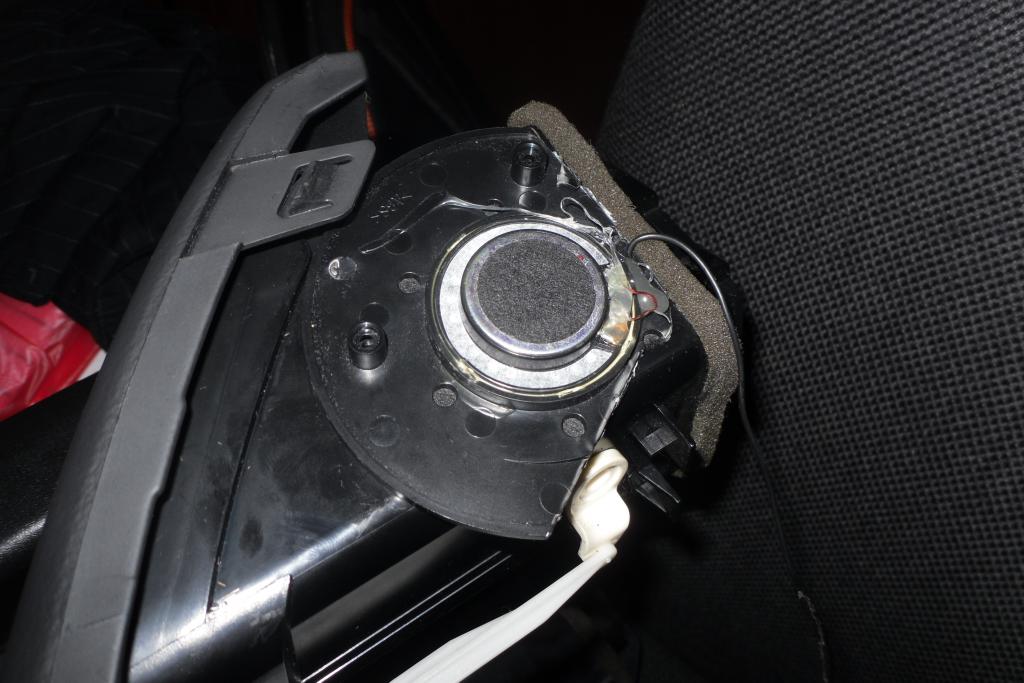

    Сразу как купил машину, поставил в нее Audiolink, Приблуда меня устривает полностью, и убирать ее не хочу, поэтому музыка идет через нее, если хочется кино посмотреть – проведен удлинитель 3,5 jack который втавляется в гнездо AUX в Audiolink. При просмотре были слышны наводки от генератора решил проблему с помощью Mystery MAD-GL http://mysteryelectronics.ru/prochee/204-mad-gl. Чтобы можно было слушать музыку и подсказки навигации разобрал старые наушники и встроил в воздуховоды
    Вложение 54923
    Вложение 54922

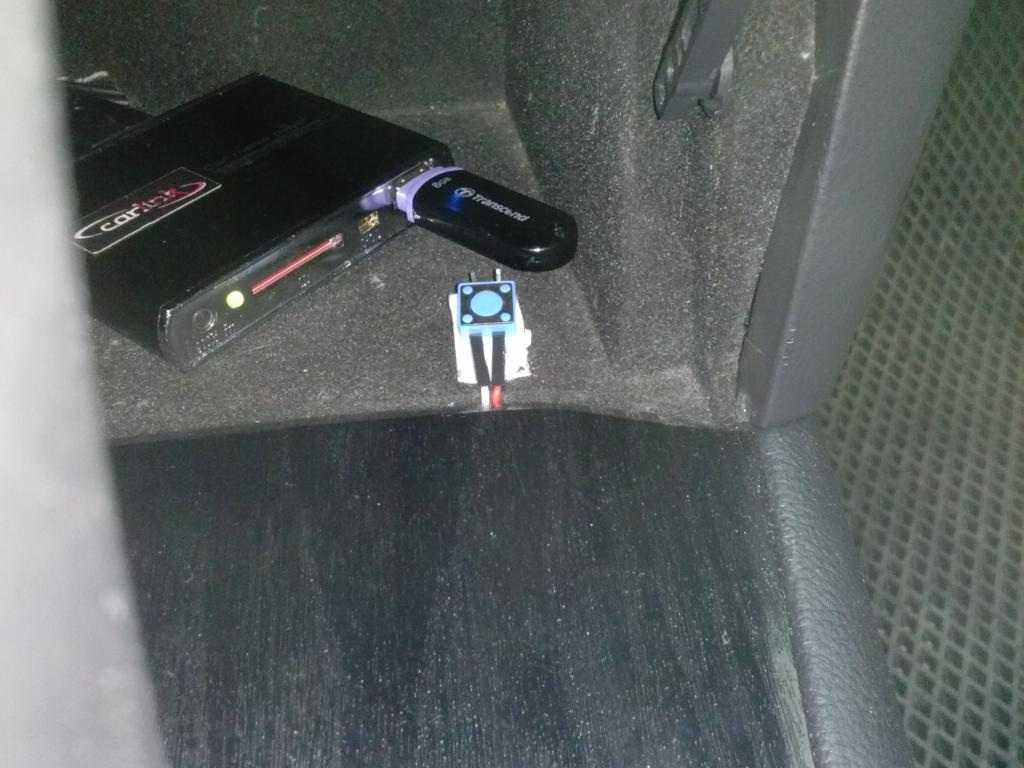

    Кнопку включения ноутбука вывел в перчаточный ящик (временное решение)
    Вложение 54921
    Батарею в ноуте оставил, чтобы можно было нажать «выкл» и уходить не дожидаясь.
    Плюсы:
    Есть навигация, фильмы, Интернет и многое другое
    Большой экран
    Моральное удовлетворение от проделанной работы
    Минусы:
    Экран бликует на солнце
    Igo и 7ways не показывают пробки
    При парковке надо переключаться на канал AV
    Задержка при переключении на камеру заднего вида
    Планы на будущее:
    Антибликовая пленка на экран (если не поможет, подумаем над козырьком)
    Парковочная камера спереди
    Новая оболочка и Навигационная программа
    Автоматическое включение и выключение ноута по АСС
    Более мощные динамики для работы навигации – Наушники не очень хорошо слышно.
    Итог:
    Юзаю месяц. В целом рад и доволен. Проект стабилен но требует доработок. Попробую новый фронтэнд, может станет лучше. Если нет – буду смотреть в сторону Андройда. На сток не вернусь никогда )))))

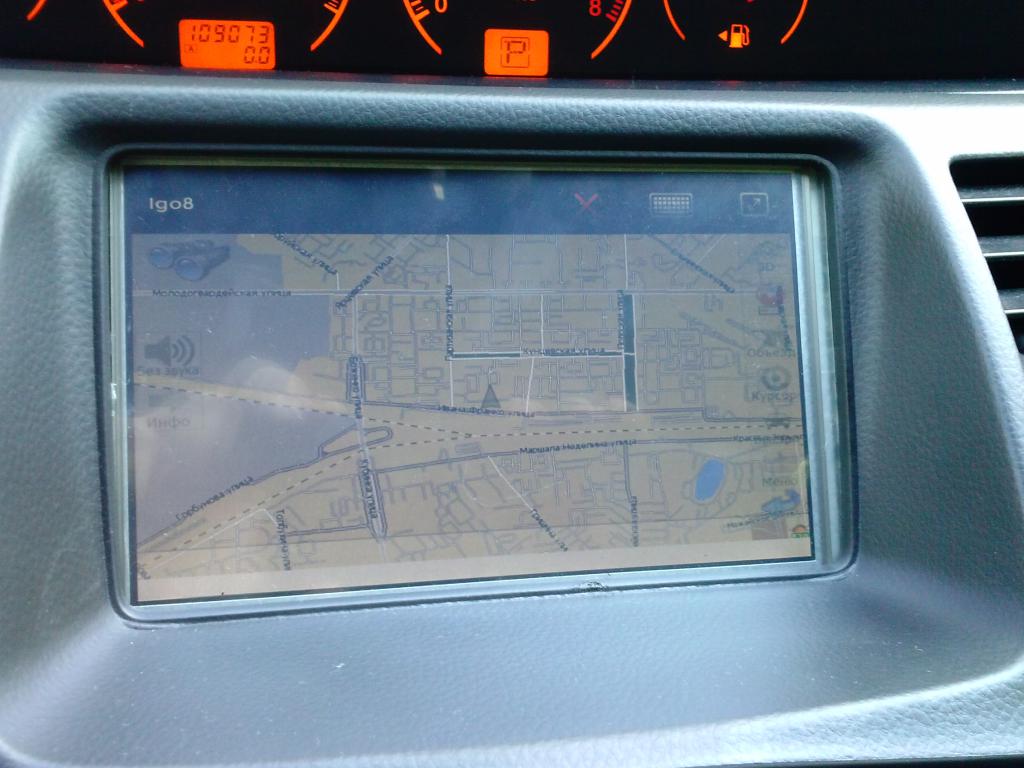

    Вложение 54920
    Вложение 54919
    Вложение 54924
    Are not RGB, respectively 19,20,21? If this sequence changes, do the colors change?
    The actual order is 19 = R, 20 = G, B = 21. But if I connect as 19 = G, 20 = B, 21 = B. what happens to the result.
