штатная магнитола на японке Р11

Показано с 1 по 9 из 9
  1. #1
    вамп
    Автор темы

    Smile штатная магнитола на японке Р11

    машинку купил недавно ПРИМЬЕРКУ 97г праворукую Решил поменять штатнную магнитолу Купил в магазине сидюху переходников с японки нигде не нашёл приехал в сервис там "спец" всё обрезал скрутил Врезультате через 2 недели отремонтировал сидюх потом начала зам

    ыкать проводка теперь перестали играть правые динамики Больше никуда не поеду Может у кого есть схема подключения штатной магнитолы на японку Буду плясать от неё

  2. #2
    winnnere
    Участник
    вамп, могу завтра по цветам проводов сказать что где...

  3. #3
    вамп
    Автор темы
    заранее очень благодарен

  4. #4
    winnnere
    Участник
    вамп, забыл забрать из машины пометки свои, но зато вот что нашел: http://www.nissanprimera.net/forum/f...sp?TID=43&PN=3
    The following appears to be the connections after cable tracing and multimeter testing
    Large plug
    Left Front Speaker blue
    Right Front Speaker brown
    n/c
    n/c
    ?????? red/yellow
    power ignition switch blue/brown
    Left Front Speaker black/white
    Right Front Speaker black/red
    Aerial Motor red
    Unswitched battery purple/black
    n/c
    n/c
    Small plug
    n/c
    n/c
    Right Rear Speaker orange
    Left Rear Speaker black/yellow
    Left Rear Speaker light green
    Right Rear Speaker purple/black
    The only one I have not been able to identify is the red/yellow lead.
    перевожу

    Большой штекер
    голубой - левый передний динамик
    черный/белый - левый передний динамик
    коричневый - правый передний динамик
    черный/красный - правый передний динамик
    фиолетовый/черный - питание
    синий/коричневый - ACC
    красный - моторчик антенны
    красный/желтый - человек не смог определить что это

    Маленький штекер
    оранжевый - задний правый динамик
    фиолетовый/черный - задний правый динамик
    светло-зеленый - задний левый динамик
    черный/желтый - задний левый динамик
    Последний раз редактировалось winnnere; 23.03.2010 в 23:11.

  5. #5
    вамп
    Автор темы
    С динамиками мне всё понятно а что такое АСС и где масса

  6. #6
    Megazeka
    Участник
    Цитата Сообщение от вамп Посмотреть сообщение
    С динамиками мне всё понятно а что такое АСС и где масса
    ACC-положение ключа зажигания,а масса от антены должна быть, попробуй!

  7. #7
    winnnere
    Участник
    вамп,
    на ACC появляется 12 вольт когда поворачиваешь ключ в положение ACC
    у меня масса черными проводами там подведена, но у меня еще в япии балду заменили...

  8. #8
    вамп
    Автор темы
    в выходные буду делать

  9. #9
    irod12
    Участник

    Замена штатного магнитофона P11

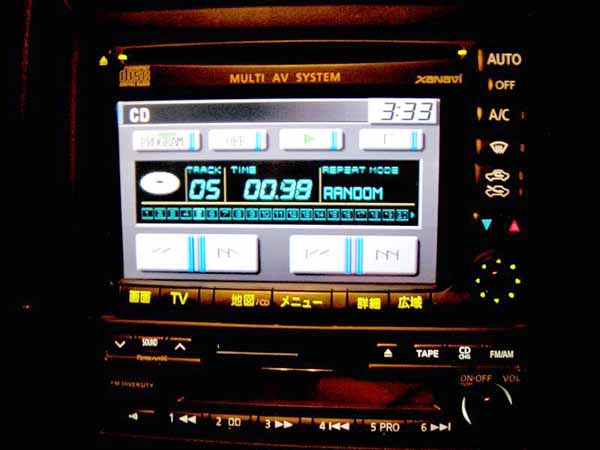

    Кто штатную магнитолу под AV панелью cc5w-4712pa Xanavi убирал и более новую ставил - расскажите как делали
    И что ставили
    Миниатюры Миниатюры штатная магнитола на японке Р11-1152d1247460804-av-panel-na-r-11
