Проводка ЭБУ

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 16
  1. #1
    SR20DEH
    Автор темы

    Тема новичка Проводка ЭБУ

    такая проблема
    купил мотор SR20DE Primera P11 GT чтобы поставить на Bluebird T12
    а как подключить проводку двигателя не знаю
    где найти схемы чтобы подключить мозг к машине?

  2. #2
    mickvvv
    cтарожил 62rus
    вот это: Электросхемы Р11 до 99г. выпуска
    не поможет?

  3. #3
    SR20DEH
    Автор темы
    Проводка ЭБУ-11.jpg
    как узнать из этой схемы куда подключать разъемы которые рядом с разъемом в ЭКУ
    ибо у меня этих разъемов в авто нет

    - - - Добавлено - - -

    Если кто знает напишите пожалуйста конкретно какой провод куда подключить (куда + куда -)

  4. #4
    mickvvv
    cтарожил 62rus
    Цитата Сообщение от SR20DEH Посмотреть сообщение
    как узнать из этой схемы куда подключать разъемы которые рядом с разъемом в ЭКУ
    ибо у меня этих разъемов в авто нет
    никуда

    один из таких разъёмов у меня тоже есть возле эку.
    никуда не подключен, просто привязан зажимом к основному жгуту.
    возможно, если хорошо поискать, то и ещё один найдётся...

    дело в том, что проводка универсальная, на все кузова и комплектации.
    поэтому на практике всегда остаются незадействованные разъёмы.

    вот даже темы есть такие:
    Что за разъем?
    Обнаружил разьём,для чего он?

    - - - Добавлено - - -

    вообще, в сервисном мануале есть инфа по каждому разъёму, но там всё на английском (хорошо, что хоть не на японском) и разбираться очень-очень долго и нудно придётся. мне совсем не хочется

  5. #5
    SR20DEH
    Автор темы

    Тема новичка

    Ну а куда же тогда мне подключить +, -, и провод от замка зажигания, насос - чтобы все работало?

  6. #6
    mickvvv
    cтарожил 62rus
    Цитата Сообщение от SR20DEH Посмотреть сообщение
    Ну а куда же тогда мне подключить +, -, и провод от замка зажигания, насос - чтобы все работало?
    как раз это есть по ссылке, которую я давал в сообщении №2 данной темы.

  7. #7
    SR20DEH
    Автор темы

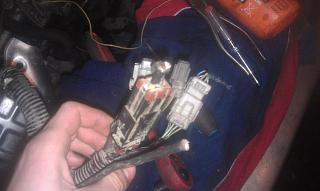

    Проводка ЭБУ-imag0126.jpg
    куда эти провода? они идут после генератора

  8. #8
    Дельfин
    Фанат ПЭ10
    SR20DEH,интересный Ты человек.., как мы по фото можем определить от куда они идут, какие у них развлетвления и уж тем более куда они должны подходить?? Тебе на месте (в помощь схемы, факты, мультиметр) должно на много легче разобраться...

  9. #9
    SR20DEH
    Автор темы
    Цитата Сообщение от Дельfин Посмотреть сообщение
    SR20DEH,интересный Ты человек.., как мы по фото можем определить от куда они идут, какие у них развлетвления и уж тем более куда они должны подходить?? Тебе на месте (в помощь схемы, факты, мультиметр) должно на много легче разобраться...
    проводка от общей косы (от ЭКУ) идет в коробку с рэле?
    просто у меня она подключена к основной проводке авто а не к мозгу

  10. #10
    тёмносерый
    Старожил
    Цитата Сообщение от Дельfин Посмотреть сообщение
    SR20DEH,интересный Ты человек.., как мы по фото можем определить от куда они идут, какие у них развлетвления и уж тем более куда они должны подходить?? Тебе на месте (в помощь схемы, факты, мультиметр) должно на много легче разобраться...
    Согласен. Одно дело с Примы на Приму ставить (при таком раскладе Мы б чё-нить посоветовали\подсказали бы), а тут Примовская коса+ мозг ставится на Блюбу.

    SR20DEH, Найди\скачай Блюбовскую распиновку коса\мозг, и сравнивай её с Примовской распиновкой ...
    Последний раз редактировалось тёмносерый; 19.01.2014 в 20:45.
