Монохромный дисплей

Страница 10 из 12 ПерваяПервая ... 89101112 ПоследняяПоследняя
Показано с 91 по 100 из 112
  1. #91
    Dombrovsky
    Участник
    Я так понял, секрета так и не открывалось...
    В общем проблема, как оказалось, насущна. В морозы за 30, перестал днем видеть какие либо символы на своем монохромнике, когда темно - видно всё, даже того что не должно быть видно, т.е. все светится, а то, что должно светиться - светится чуть (совсем чуть) ярче остального. После потепления ситуевина не исправилась. Некоторые нити уже давно оборваны, но это не мешало мне раньше видеть информацию на экране.
    Так вот вопрос - можно ли просто сменить монохром на цветной дисплей?
    P.S. Меня не интересует функционал цветного дисплея, просто нужно видеть информацию, которую показывает монохром.

  2. #92
    VRadik
    Участник

    Тема новичка

    Цитата Сообщение от Dombrovsky Посмотреть сообщение
    Я так понял, секрета так и не открывалось...

    Так вот вопрос - можно ли просто сменить монохром на цветной дисплей?
    P.S. Меня не интересует функционал цветного дисплея, просто нужно видеть информацию, которую показывает монохром.
    Есть два варианта смены:
    1. Моник типа DP7W-3000P плюс к нему нужен блок навигации (DVD), без него не будет картинки и управления климатом.
    2. Моник типа CC5W-4100P, он сам формирует картинку и управляет климатом.

    Я подключил цветной вместо монохрома.
    Что было проделано мной: Первый тип отпал всвязи с отсутвием в продаже недорогого блока нави, моники я купил и попытался подключить, картинки нет.
    Купил второй тип монитора от европейки. ( У меня японка) Картинка появилась, управление климатом тоже, но что-бы полноценно работал еще нужно заменить блок кнопок, т.к. в версии с монохромом нет джойстика, а в европейке еще к тому же отключение кондея отдельной кнопкой, не так как в японке. Еще осталось подключить к панели приборов, что-бы расход показывал и пробег считал.
    Моник от европейки не работает с аудиосистемой япошки. Купил аудосистему от европейки, а он не работает без родного иммобилайзера.
    Отдал его другу, что-бы прочитать с него прошивку кода иммо, затем попробуем сделать к нему эмулятор. У одного парня из Украины уже есть опыт сборки эмулятора.

    ВНИМАНИЕ: Коннекторы монохрома и цветного второго типа одинаковые, а вот рапиновки совершенно разные (руки оторвал бы разработчику, мог же сделать одинаковыми), можно подпалить если воткнуть сразу один вместо другого!
    Когда все сделаю, подготовлю отчет с распиновками.

  3. #93
    Valerick
    Новичок
    Жду отчета с нетерпением!!! Тоже предстоит скоро менять)))

  4. #94
    IlI4
    Участник
    Добавлю - приборку тоже под замену, для отображения расхода.
    Европейский CD привод не заработал с японской нави ( хотел частоты европейские получить)
    Если в планах подключать кнопки на руле - блок кнопок нави и климата должен быть старше 2003г.

  5. #95
    Dombrovsky
    Участник
    Цитата Сообщение от VRadik Посмотреть сообщение
    Есть два варианта смены:
    1. Моник типа DP7W-3000P плюс к нему нужен блок навигации (DVD), без него не будет картинки и управления климатом.
    2. Моник типа CC5W-4100P, он сам формирует картинку и управляет климатом.

    Я подключил цветной вместо монохрома.
    Что было проделано мной: Первый тип отпал всвязи с отсутвием в продаже недорогого блока нави, моники я купил и попытался подключить, картинки нет.
    Купил второй тип монитора от европейки. ( У меня японка) Картинка появилась, управление климатом тоже, но что-бы полноценно работал еще нужно заменить блок кнопок, т.к. в версии с монохромом нет джойстика, а в европейке еще к тому же отключение кондея отдельной кнопкой, не так как в японке. Еще осталось подключить к панели приборов, что-бы расход показывал и пробег считал.
    Моник от европейки не работает с аудиосистемой япошки. Купил аудосистему от европейки, а он не работает без родного иммобилайзера.
    Отдал его другу, что-бы прочитать с него прошивку кода иммо, затем попробуем сделать к нему эмулятор. У одного парня из Украины уже есть опыт сборки эмулятора.

    ВНИМАНИЕ: Коннекторы монохрома и цветного второго типа одинаковые, а вот рапиновки совершенно разные (руки оторвал бы разработчику, мог же сделать одинаковыми), можно подпалить если воткнуть сразу один вместо другого!
    Когда все сделаю, подготовлю отчет с распиновками.
    Спасибо, за рвение помочь! Будем ожидать!

  6. #96
    VRadik
    Участник

    Тема новичка

    Вот на скорую руку набросал распиновки.

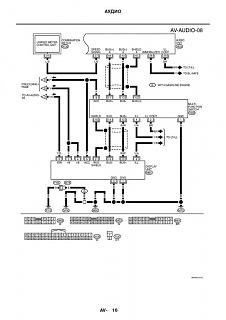

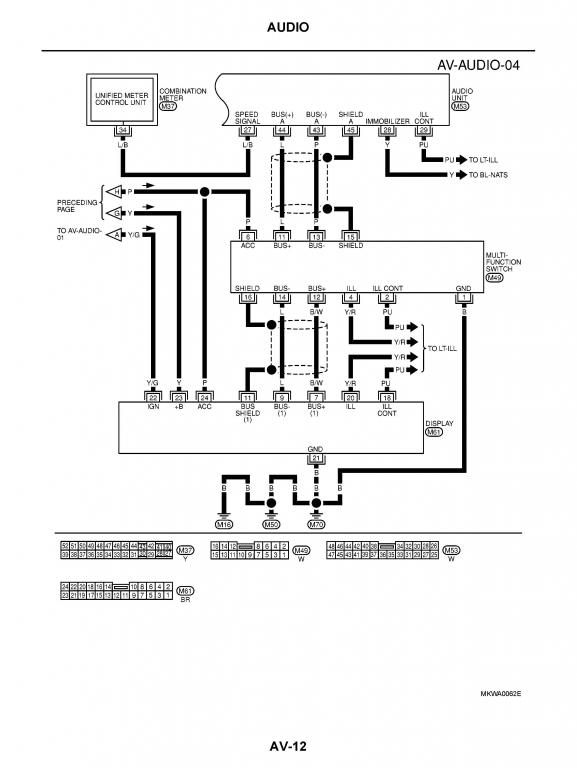

    Монохром (схема от европейки, с япошкой схожи, на япошке отсутствует иммобилайзер)

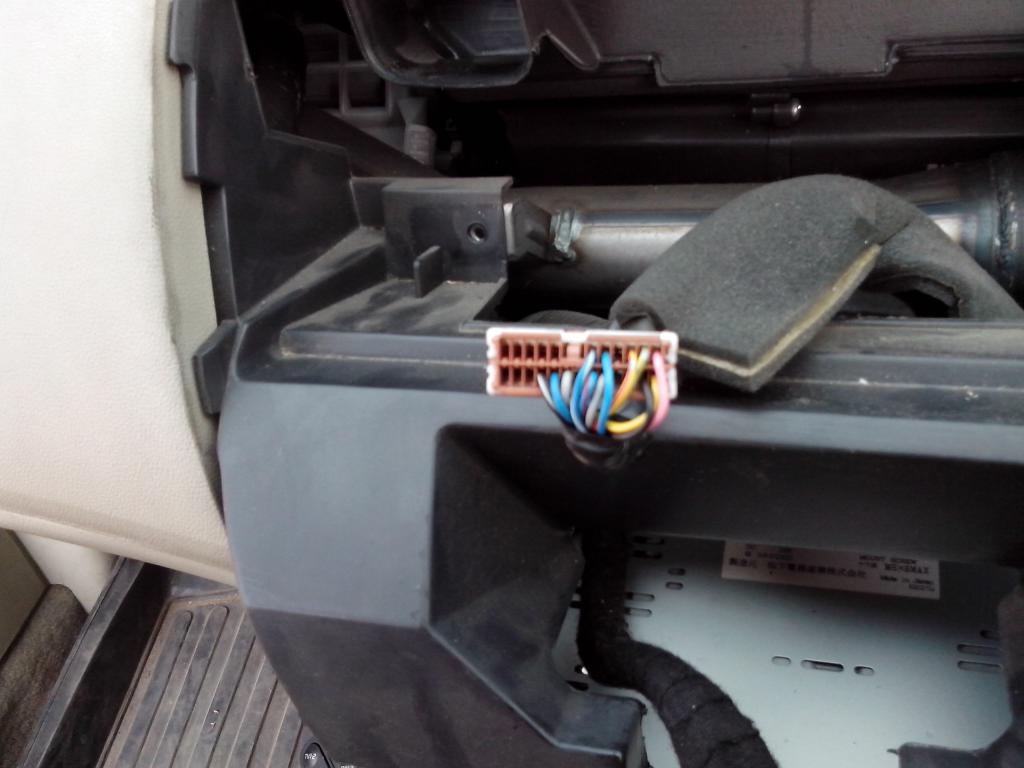

    Распиновка разъема М61 (коричневый):
    7 – шина +
    9 – шина –
    11 – земля шины
    12 – земля кондея
    13 – AV-AC кондей
    14 – AC-AV кондей
    15 – земля АС (кондей)
    16 – синхро АС кондей
    18 – габариты
    20 – габариты 2 (не знаю зачем)
    21 – земля
    22 – зажигание
    23 – аккум+
    24 – АСС




    Цветной дисплей без навигации:

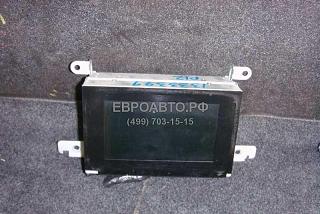

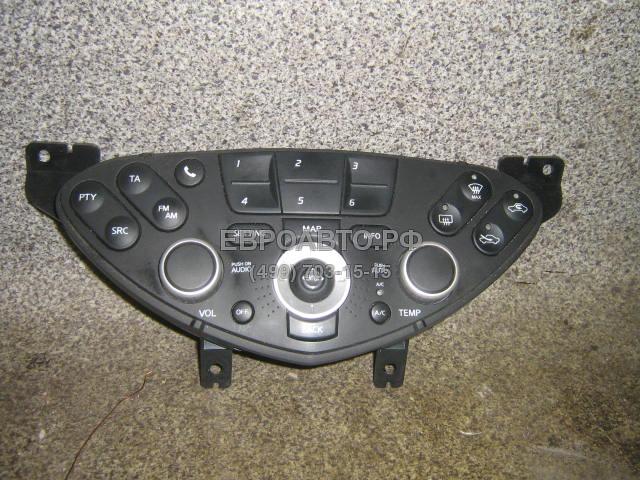

    (например cc5w-3005p(eu) (28090-AV615)– европейка, к нему нужен блок кнопок от европейки csw-5840c (28395-av610), т.к. кнопка кондея отдельно выведена вместо кнопки выключения климата на япошке)
    http://евроавто.рф/parts/nissan/prim...oy-ustanovkoy/

    http://евроавто.рф/parts/nissan/prim...ormatsionnyiy/

    Годятся дисплеи серии CC5W-30xxP, за все не ручаюсь и не знаю в чем разница, но должны подойти.

    Распиновка для цветного без навигации.
    1, 3, 17, 12, 22 - земля
    2, 4 – аккум +
    5 – зажигание
    6 – АСС
    7 – RV
    8 – габариты
    10 – RR
    11 – скорость
    12 – земля АС
    13 – синхро AC кондей
    14 – AV-AC кондей
    15 – AC-AV кондей
    16 - AV-ME майфун
    18 - ME-AV майфун
    19 – шина -
    20 – шина +
    21 - земля шины
    23 – ТВ синхро
    24 – ТВ сигнал

    Нужно только добавить новый коннектор для цветного моника подключив к соответствующим контактам монохрома. Не пересекающиеся контакты никуда не подключаем, не нужны без ТВ и КЗВ.

    Удачи. У меня заработала, но без штатной музыки, поэтому пока вернул все назад и езжу с монохромом, но с музыкой.


    Монохромный дисплей-img_20130813_185357.jpgМонохромный дисплей-p1130428.jpgМонохромный дисплей-av12.jpgМонохромный дисплей-av16.jpgМонохромный дисплей-di80.jpgМонохромный дисплей-206188-0-01.jpgМонохромный дисплей-1333399-0-02.jpgМонохромный дисплей-1333399-0-01.jpg

    - - - Добавлено - - -

    Цитата Сообщение от IlI4 Посмотреть сообщение
    Европейский CD привод не заработал с японской нави ( хотел частоты европейские получить)
    Я тоже понадеялся, что появятся наши частоты, а нет, обломс.

  7. #97
    Dombrovsky
    Участник
    Всем привет! Огромное спасибо Vradik за помощь!

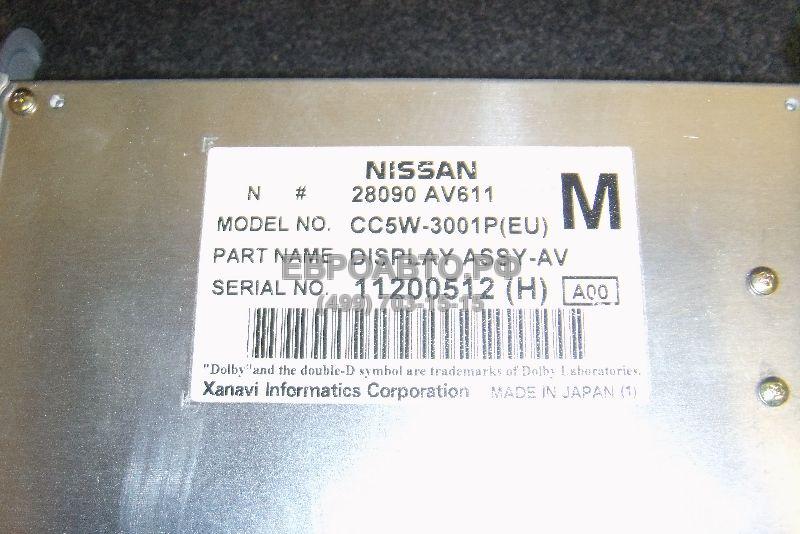

    У меня все получилось. Заказал с приведенного выше сайта дисплей 28090AV611 от европейки и блок управления. Старался искать дисплей с отрезанным штекером и нашел.
    Приехало ко мне всё это дело. Начал ставить согласно приведенной выше схемы от VRadik. Цеплял имеющийся штекер на скрутки к родной проводке, дабы убедиться что всё работает.
    Зацепил. Надо признаться, что провода подходят по цвету. Только серые и черные (земля и т.д.) вместе цепляются. Во всяком случае по схеме совсем не трудно разобраться.
    Поскольку в описании "что куда" есть пересечение: "1, 3, 17, 12, 22 - земля" и "12 – земля АС" я решил сделать сцепку "12 – земля АС", только сначала я зацепился по другой сцепке, пришлось разбирать)) Всё работает!
    Т.к. у меня не хватило ума разобрать штекер, чтбы "перепиновать" его, пришлось разбирать скрутки по очереди, отрезать проводки от родного штекера и соединятья клеммами к новому.

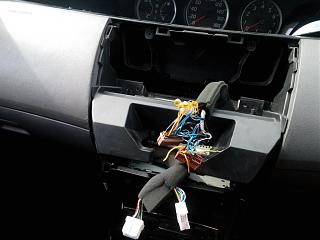

    Вот как это выглядело:

    Монохромный дисплей-img_20140810_144118.jpg

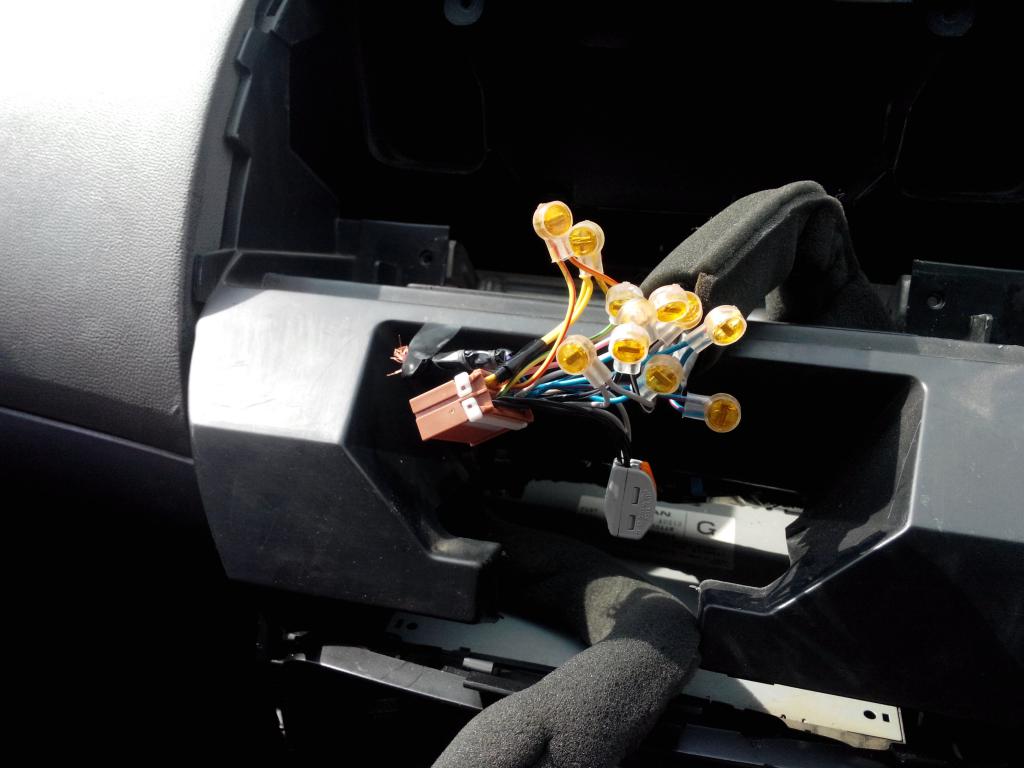

    когда всё подсоединил:

    Монохромный дисплей-img_20140810_150117.jpg

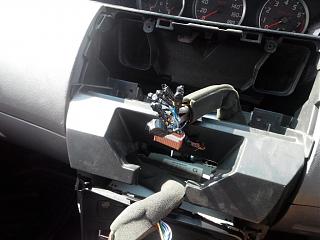

    Заизолировал всё это

    Монохромный дисплей-img_20140810_152249.jpg

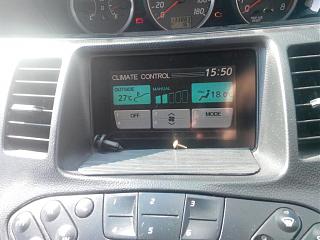

    И в итоге

    Монохромный дисплей-img_20140810_155152.jpg


    Поскольку майфун у меня отдельно стоит, не смог проверить все мультимедиавозможности этого комплекта в своем автомобиле. С климатом справляется отлично!
    Вот бы еще расход показывал...но что то я размечтался)))

    Ещё раз огромное благодарю VRadik! Очень помог!!!

  8. #98
    VRadik
    Участник
    Dombrovsky, Молодец, справился. Спасибо за фотоотчет.
    Я у себя коннектор просто продублилировал, что-бы родной можно было легко вернуть, т.к. хотелось родной музыкой пользоваться.
    Родной майфун точно не будет работать, его даже можно выкинуть.
    Для отображения расхода я в нижнюю нишу, где была полочка, воткнул Мултитроникс SL-50V, кажись. Смотреть только не очень удобно, очень низко и находу трудно читаются циферки. Выйду к машине сфоткаю.

  9. #99
    Dombrovsky
    Участник
    VRadik, У меня в этой нише майфун стоит)

  10. #100
    IlI4
    Участник
    а где камер зх, расход, мультимедиа? без этого замена имхо неактуальна, тем более на 5 дюймов. То же управление климата и радио, только в цвете.
