Р 12. Проблема с камерой заднего вида.

Страница 11 из 17 ПерваяПервая ... 910111213 ... ПоследняяПоследняя
Показано с 101 по 110 из 168
  1. #101
    Vasko_68sl
    Старожил
    Цитата Сообщение от SERNISTOR Посмотреть сообщение

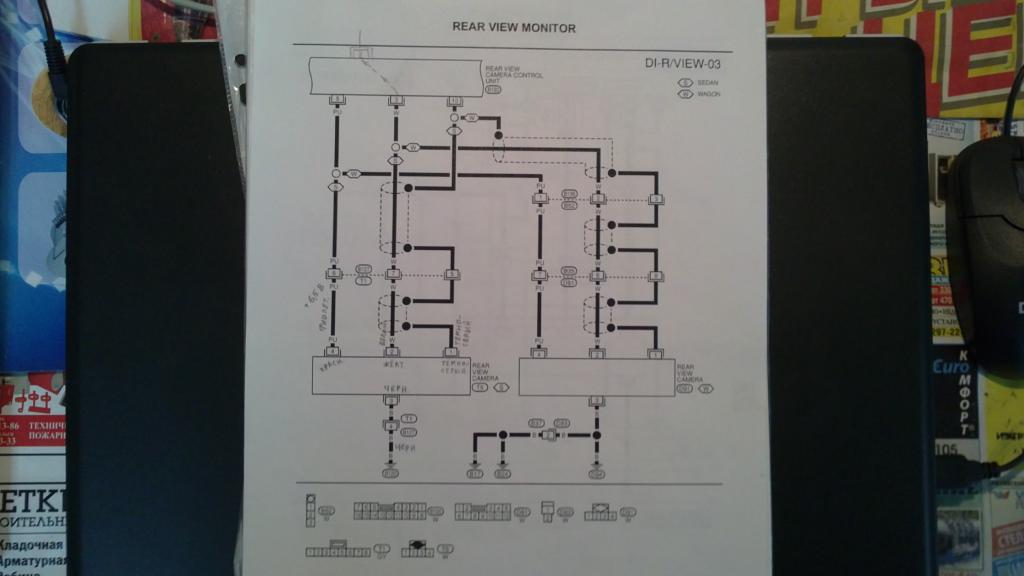

    Вот схема-Вложение 43245
    Да это все понятно))) мороз мне скинул схемы, только вот я пины все потерял, пришлось штекеры переделывать. я камеру ставлю рестайл, вместо дорестайла. и подключаюсь не к штатному монику а пионеровскому))) Поэтому и спрашиваю про цвета. а так нашел распиновку цветов от камеры а это
    Красный - питание.
    Толстый белый(или без оплетки) - минус.
    Желтый - картинка+
    Черный - картинка-
    Но теперь я думаю...после КЗ у меня вряд ли камера будет работать))) я нашел эту распиновку позже чем тыкался))) был какой то щелк, от чего погасла магнитола, экран задние лампочки и парктроник))) постояла минут 5 само все заработало)))

  2. #102
    SERNISTOR
    Участник
    КЗВ-БУК
    красный-фиолетовый, +6.5в.
    чёрный-чёрный, минус.
    жёлтый-белый, сигнал видео.
    тёмно-серый(белый)-тёмно-серый(белый), экран сигнала видео.

  3. #103
    Vasko_68sl
    Старожил
    ай спасибо. Тогда вопрос еще в тему...вот тюльпан который должен входить в мой пионер...к тюльпану припаивать получается желтый-белый (сигнал видео) и серый-серый(минус сигнала видео)? или только желтый белый?
    Замысел коварен, оставить фиолетовый и черный в блоке управления камеры, дабы включалась она от задней, но сигнал передавался бы на новый монитор.
    Еще если сможешь подскажи, я обрезал от штатной фишки два провода, это фиолетово-белый + видеосигнала и зелено белый, по схеме я понял что это + 12 включения камеры, соответсвенно на фиолетово- белый я напаял тюльпан воткнул в монитор и ничего не заработало. Зеленобелый припаял к магнитоле...типа контроллер включения задней скорости. В пионере настроил все верно. определение сигнала авто, полярность камеры - батарея.
    Разъем М61 обрезаны 7 контакт (+12 задней скорости) и 10 видеосигнал. Так ли это? ПРосто так в лом тянуть новые провода по всему салону. из за одного тюльпана.

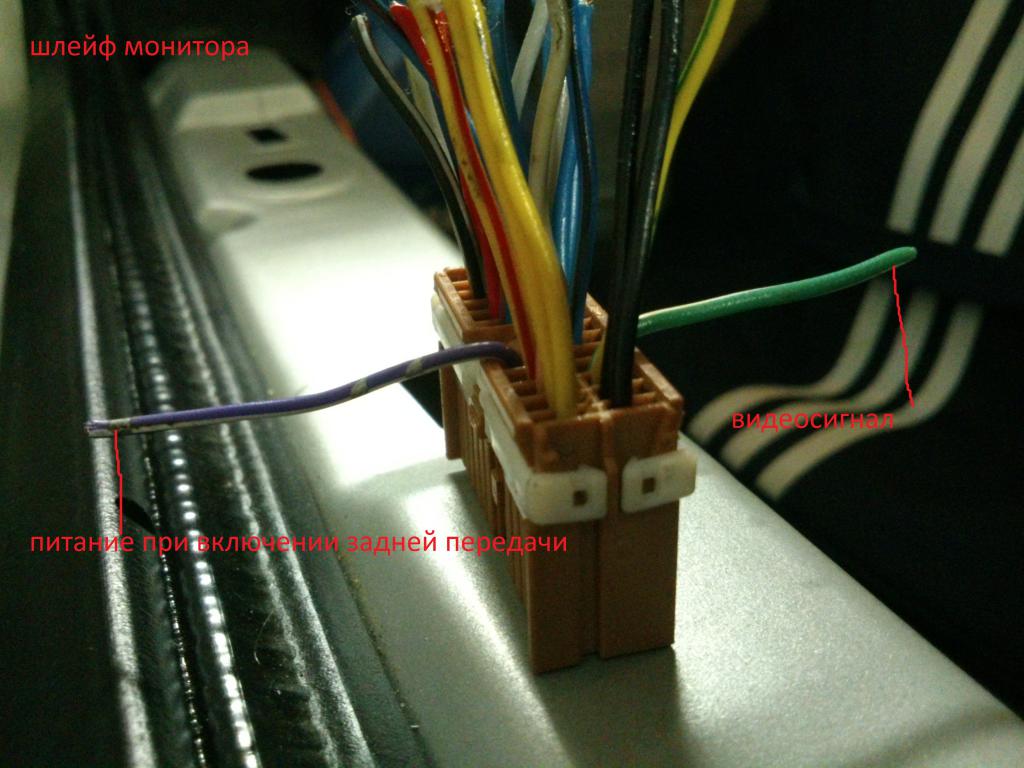

    Р 12. Проблема с камерой заднего вида.-dsc_0599.jpg

    - - - Добавлено - - -

    Цитата Сообщение от SERNISTOR Посмотреть сообщение
    КЗВ-БУК
    красный-фиолетовый, +6.5в.
    чёрный-чёрный, минус.
    жёлтый-белый, сигнал видео.
    тёмно-серый(белый)-тёмно-серый(белый), экран сигнала видео.
    Подскажи пожалуйста по контакту M61
    Последний раз редактировалось Vasko_68sl; 20.02.2013 в 18:03.

  4. #104
    SERNISTOR
    Участник
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    7 контакт (+12 задней скорости)
    Это правильно.

    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    10 видеосигнал
    Видеосигнал конт-24(красный).
    Разберёшся.

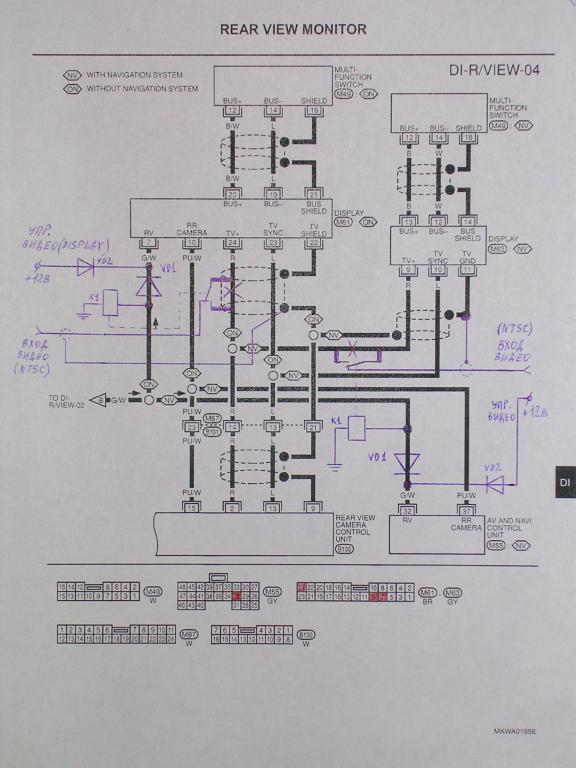

    Миниатюры Миниатюры Р 12. Проблема с камерой заднего вида.-dscn1954.jpg

  5. #105
    Vasko_68sl
    Старожил
    Спасибо. Попробую разобраться. Я просто все пины перебил))) Один чудик пытался что то там прозвонить. в итоге разобранные фишки и не сфотканный материал на память.
    Я так понял ты сделал и для машин с нави и без))) крут))) завтра буду лепить камеру, если я ее еще не сжег!
    Последний раз редактировалось Vasko_68sl; 22.02.2013 в 11:01.

  6. #106
    Vasko_68sl
    Старожил
    Не заработала. Ни старая чб ни новая цветная. Пробовал и через штатную проводку и тюльпаном отдельным. подается напряжение 6В а видео сигнал почему то не выходит. Хотя не штатная камера работает на пионере. В чем же дело то?

  7. #107
    SERNISTOR
    Участник
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    Не заработала. Ни старая чб ни новая цветная.
    Не уж то обе дохлые.
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    Хотя не штатная камера работает на пионере. В чем же дело то?
    Может с NTSC/PAL заморочки.

  8. #108
    Vasko_68sl
    Старожил
    Цитата Сообщение от SERNISTOR Посмотреть сообщение
    Не уж то обе дохлые.

    Может с NTSC/PAL заморочки.
    Ну пионер понимает не только NTSC и PAL еще и многое другое в виде PAL-M PAL F AD и чета там еще....так что я в растерянности. Попробую с работы взять камеру заднюю китайскую, посмотрю заработает. А то может мои танцы с бубнами и распиновкой привели к тому что пионер замкнул.

  9. #109
    SERNISTOR
    Участник
    Цитата Сообщение от Vasko_68sl Посмотреть сообщение
    Ни старая чб ни новая цветная
    Их тоже надо проверить,подключить к телевизору.

  10. #110
    кисловодск
    Старожил
    у меня изображение "убегает" то снизу вверх ,то в бок . Саму камеру снимал ,проверял на другой приме -все ок. Попробывал кинуть "+" с габарит . добрался до БУК контакты целые,проводе везде тоже. куда смотреть? панель разбирать( ?
