  1. #351
    Andrion
    Старожил
    Цитата Сообщение от Moroz Посмотреть сообщение
    41 и 42 на схеме, смотрим сюда
    понял, спасибо, буду знать...

  2. #352
    Felixstowe
    Участник
    Всем привет. У меня Primera леворукая с заводским ксеноном 1.8 автомат. Нет света в ближнем свете в правой фаре. Блок розжига не при чем. Снял фишку с фары, там 4 контакта. 2 средних это ток на дальний свет,2 крайних это ток на ближний свет. Так вот на ближний свет тока в фишке нет. Разобрал фишку, вытащил провода. В них тоже тока не оказалось.. Открыл коробку предохранителей, они в порядке. вытащил предохранители левой и правой фары ближнего света и воткнул тестер. Тестер показывает наличие тока в обоих посадочных местах предохранителей. Менял предохранители местам, они оказались рабочими, но ток до правой фары не доходит.

    Где он может теряться? Может быть в реле?

    Открыл коробку с реле ничего там не понял, кто из них кто, они на вид почти все одинаковые, некоторые места в коробке пустые.

  3. #353
    Moroz
    Читатель
    Sexkarabin, вот тут я все возможные расклады по предам и реле давал Предохранители и реле Р12
    Если не понятно, фотографируй коробку реле, где надписи и сами релюхи, ткну пальцем.
    Так же скажи, какие преды смотрел.

  4. #354
    Felixstowe
    Участник
    В том то и дело, что на блоке с предохранителями есть схема, а на коробке с реле у меня ее нет, просто черная коробка)) Попробую сфотографировать то, что находится под крышкой коробки с реле.

  5. #355
    Moroz
    Читатель
    Цитата Сообщение от Sexkarabin Посмотреть сообщение
    на коробке с реле у меня ее нет, просто черная коробка
    посмотри по моей ссылке, по идее там всего в 2 разных местах их ставили...

  6. #356
    Felixstowe
    Участник
    Цитата Сообщение от Moroz Посмотреть сообщение
    посмотри по моей ссылке, по идее там всего в 2 разных местах их ставили...

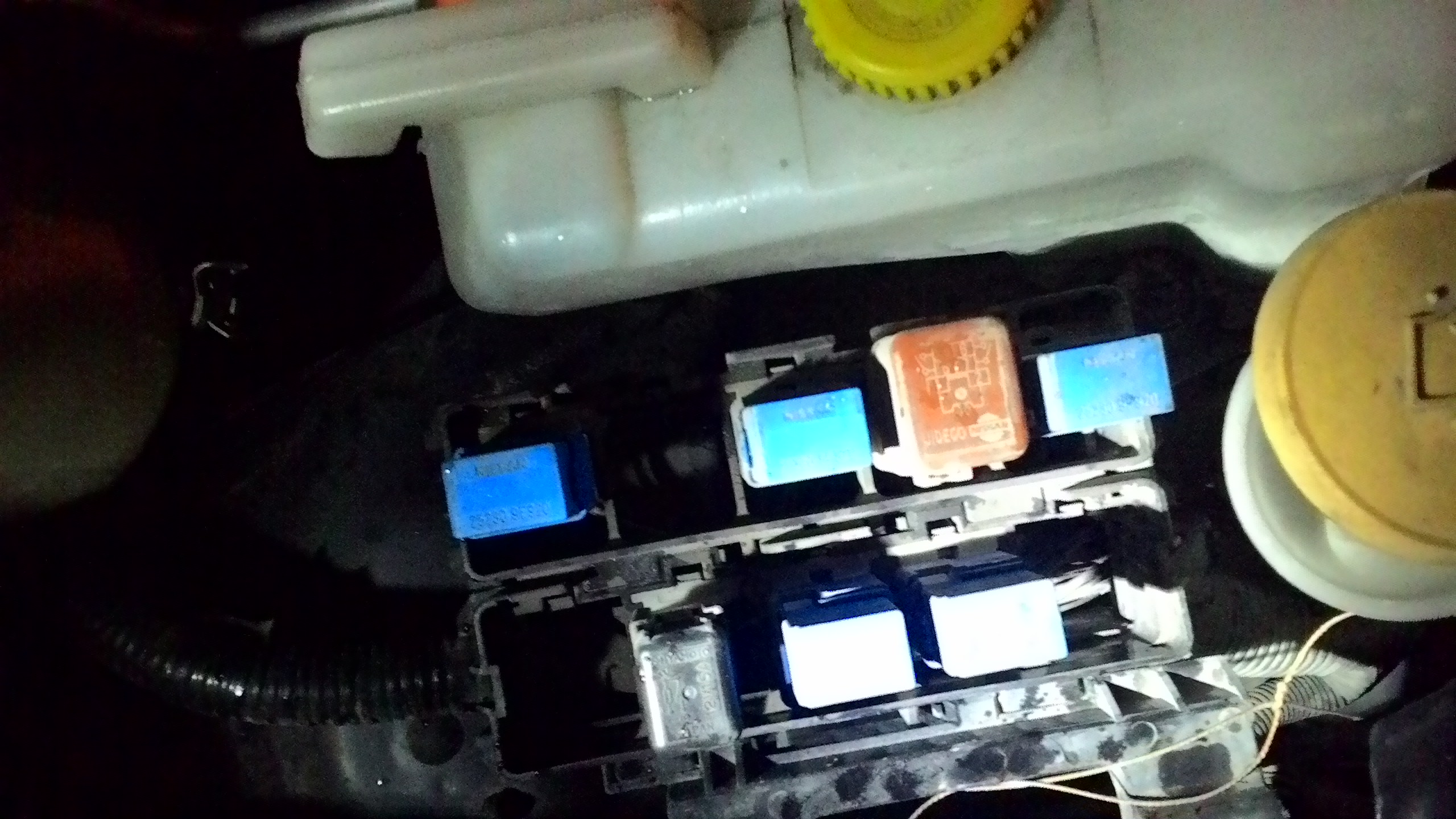

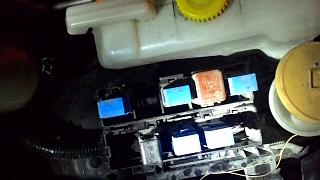

    Блок предохранителей Р12-relyuhi.jpg Похоже, что на 100 процентов ни с одной схемой не совпадает. Прикладываю фото. Подозреваю, что за правую фару несет ответственность средняя синяя в верхнем ряду.

  7. #357
    Moroz
    Читатель
    Sexkarabin, ну да, странный блок.... видимо набивали как хотели.. )
    Тестер в руки или контрольку и решишь задачу минут за 10 )

  8. #358
    Felixstowe
    Участник
    Похоже что все релешки оказались рабочие. Поочередно ставил каждую на ближний левый и со всеми релюхами левая фара светила. В чем еще может быть дело?

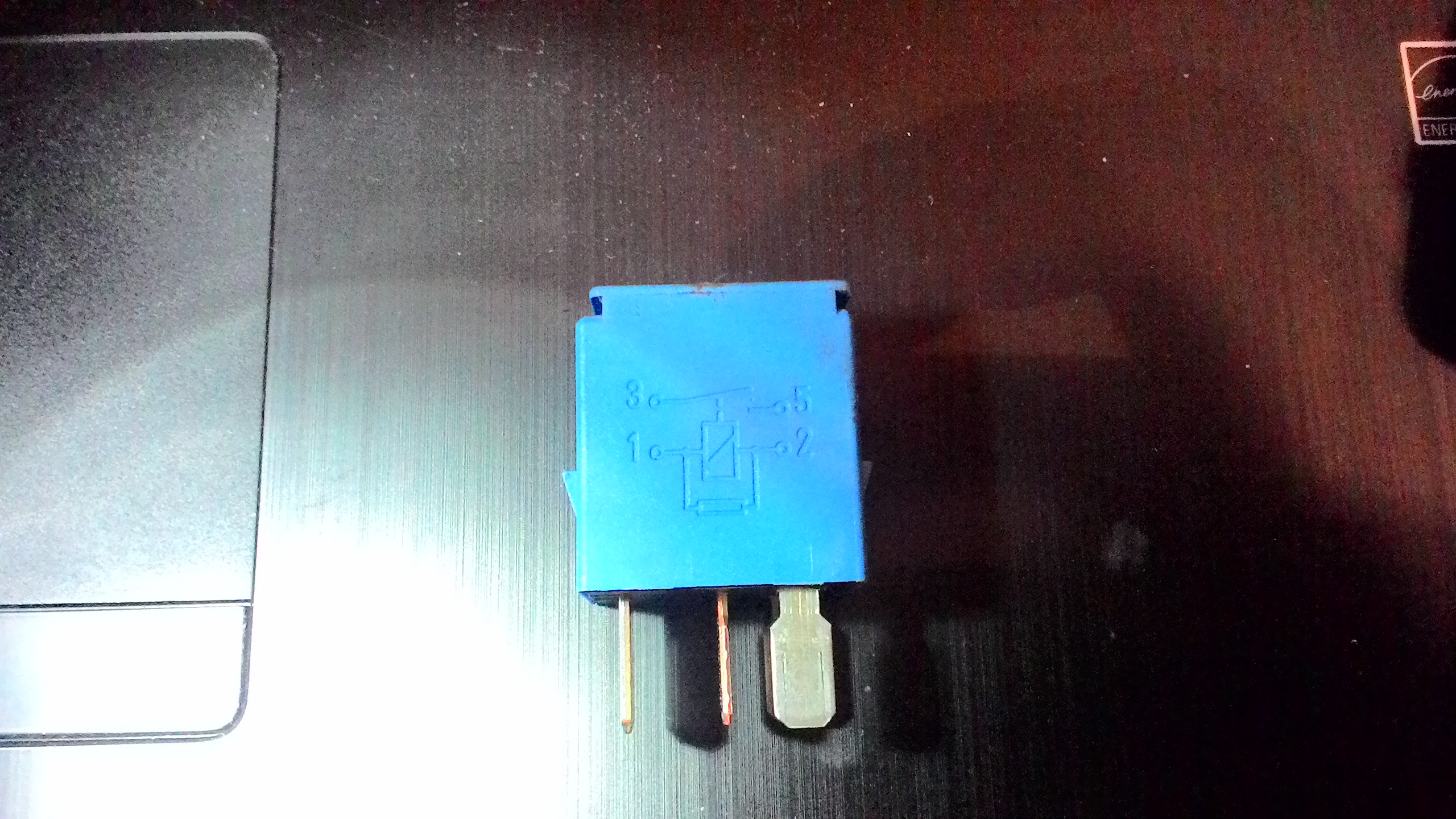

    На фото схема с реле. К какому контакту идетБлок предохранителей Р12-rele-le.jpg провод от подрулевого переключателя?

  9. #359
    Moroz
    Читатель
    Цитата Сообщение от Sexkarabin Посмотреть сообщение
    К какому контакту идет провод от подрулевого переключателя?
    к первому, от 7 пина колодки подрулевого, провод оранжевый с черной полосой
    Название: e115.jpg
Просмотров: 80

Размер: 6.2 Кб
    PS если потеря тут, то просто сделай перемычку между 1 контактами релюх левой и правой фары..

  10. #360
    SuperStas
    Новичок
    Здраствуйте всем. Машина WTNP12 руль правый, полноприводный вагон. Похоже тоже беда с косой под радиатором приключилась. После замены радиатора и недельного простоя сел АКБ. Зарядил АКБ, одеваю клеммы и сразу включается один вентилятор охлаждения, а затем и второй, через какое то время выключились. Поехал в сервис рейку менять, и выяснил по дороге , что ещё и габариты работают только когда компрессор кондея включается. Пред на габариты сгорел. Ещё ничего не разбирал, но электрик сказал что скорее всего косу под радиатором замкнуло. Ремонтировать он её отказался, некогда ему и лень возиться. Пошукал по инету, кос этих несколько видов. Как выбрать правильную? На блоке реле написано AU100P.
    Нашёл похожую косу, но она с машины 2WD, подойдёт или нет непонятно. Блок реле такой же, а вот коса с другим номером, по каталогу смотрел.
    Короче, куда смотреть выбирая косу?
