В мороз на непрогретой машине глючит управление магнитолой на руле

Страница 18 из 20 ПерваяПервая ... 81617181920 ПоследняяПоследняя
Показано с 171 по 180 из 197
  1. #171
    kr.oleg
    Участник
    Прошло 5 дней, испытания проходили при -10 всё в норме, никуда ничего не переключается само по себе.
    Только мне начинает казаться что это уже не примера без этих косяков.

  2. #172
    Itec
    Участник

    Тема новичка Устранение неисправности кнопок на руле.

    Сталкнулся с такой проблемой - при вращении, покачивании руля магнитола начинала самопроизвольно прибавлять, убавлять громкость, переключать каналы. Глючила вобщем. Причём если габариты не включать всё отлично работало.

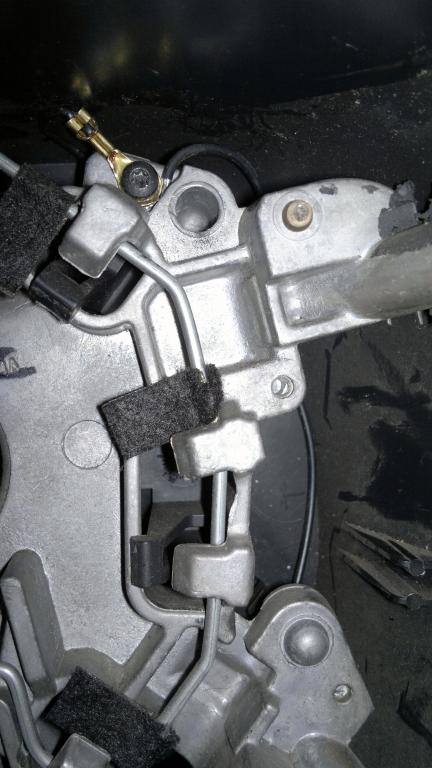

    Почитав в интернете о проблеме решил, что это спиральный шлейф. Разобрал, прозвонил в разных положениях, крутил, тряс ничего не обнаружил. Поставил всё на место, проверил разъёмы всё впорядке. И тут случайно(как чаще всего и бывает) заметил, что при надавливании и натягивании на себя(как бы расшатывая) за края рулевово колеса, происходит тоже самое. Собственно при таки манипуляциях шлейф остается неподвижным и всё, что в руле, тоже не шевелится. Стал эксперементировать и проверять разные варианты. И выяснил, что дело в плохой массе. Масса на руль приходит через ось, на которую и крепится руль. Кинув проводом отдельно массу - проблема исчезла.
    Собственно решение самой проблемы рассказал. Теперь, кому интересно, предлогаю своё решение задачи как подать массу на руль.

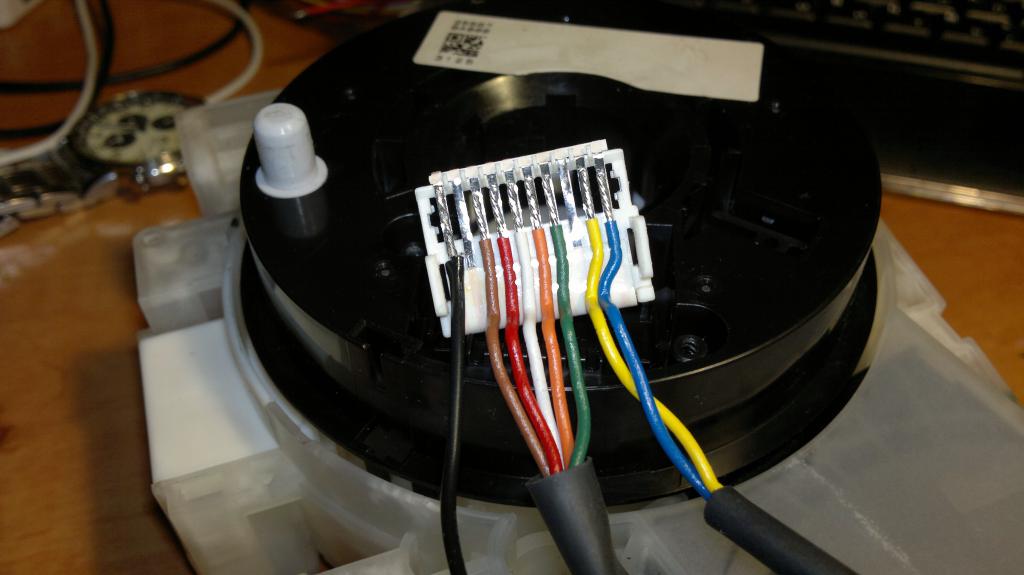

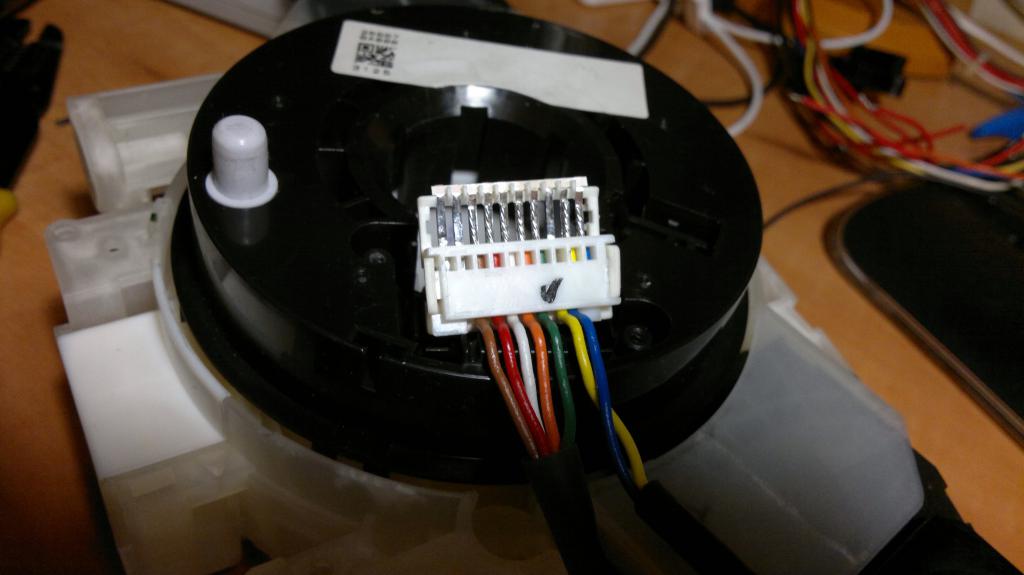

    И так, размышляя как подать массу на вращающуюся деталь, вспомнил, что на шлейфе есть две неиспользующиеся дорожки. Взглянув на разъём, который подключается к шлейфу снизу, был приятно удивлён, так как там уже была подведена масса к неиспользующемуся контакту. Я не знаю зачем инженеры это сделали, возможно когда то масса и приходила на руль по шлейфу. Остаётся только догадываться.

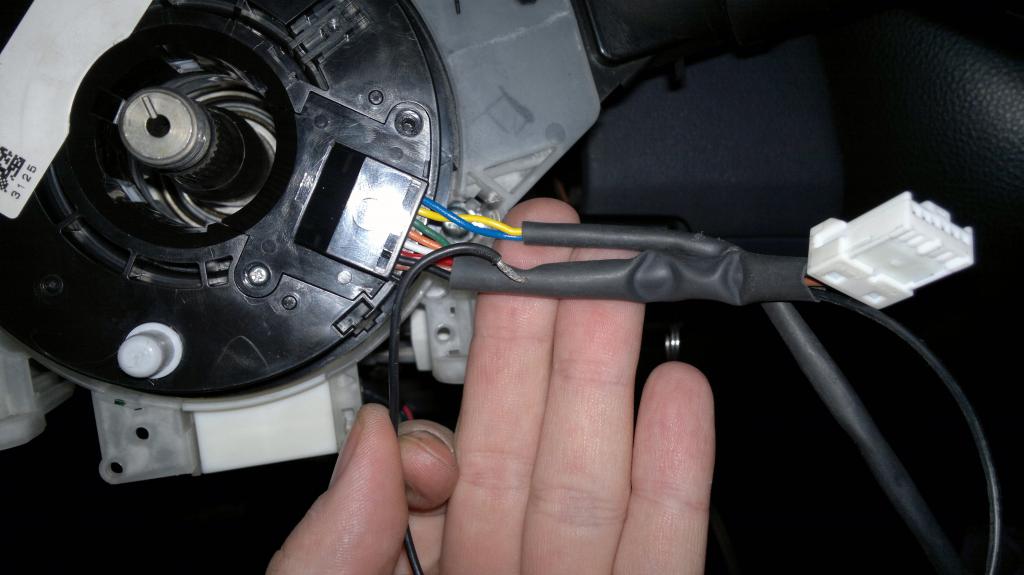

    Оставалось только вывести с шлейфа массу на руль, припаяв дополнительный провод.
    В мороз на непрогретой машине глючит управление магнитолой на руле-image.jpg
    В мороз на непрогретой машине глючит управление магнитолой на руле-image.jpg
    В мороз на непрогретой машине глючит управление магнитолой на руле-image.jpg
    В мороз на непрогретой машине глючит управление магнитолой на руле-image.jpg

    Надеюсь кому то пригодится. Всем добра.
    Последний раз редактировалось Itec; 22.02.2015 в 16:31.

  3. #173
    ROW111
    Хранитель Базы Знаний

  4. #174
    Itec
    Участник
    Тоже как вариант. Хорошо когда есть выбор

  5. #175
    ROW111
    Хранитель Базы Знаний
    На нашем форуме он уже давно есть как и по другим многим "глюкам" р12

  6. #176
    Валент1н
    Участник

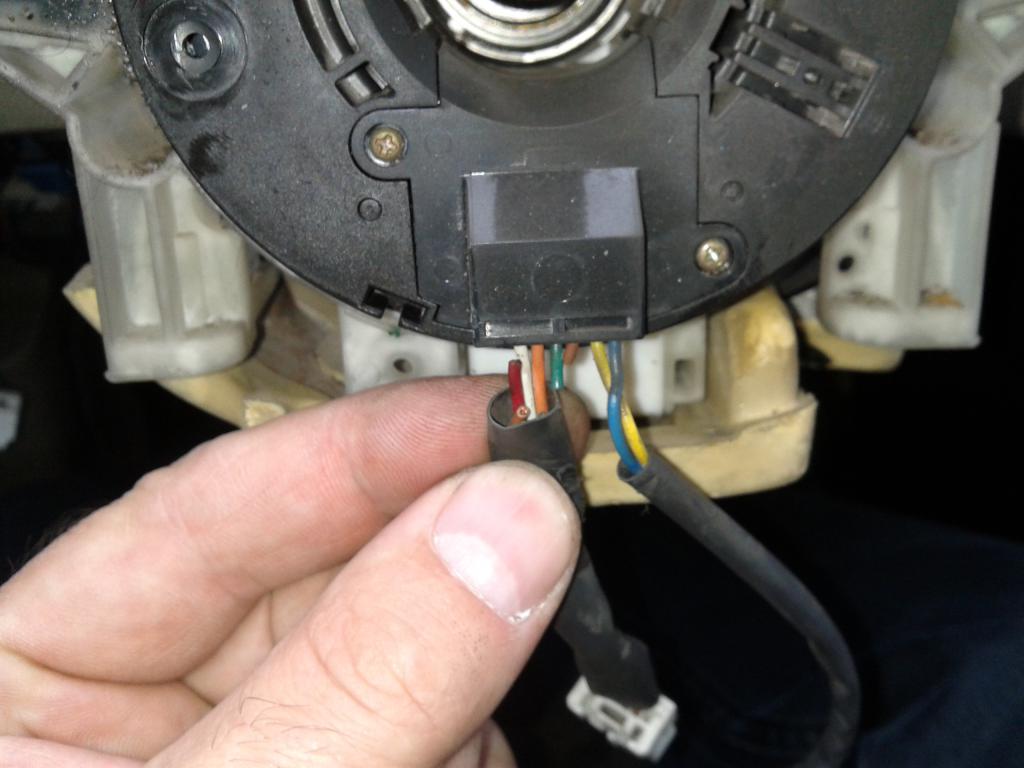

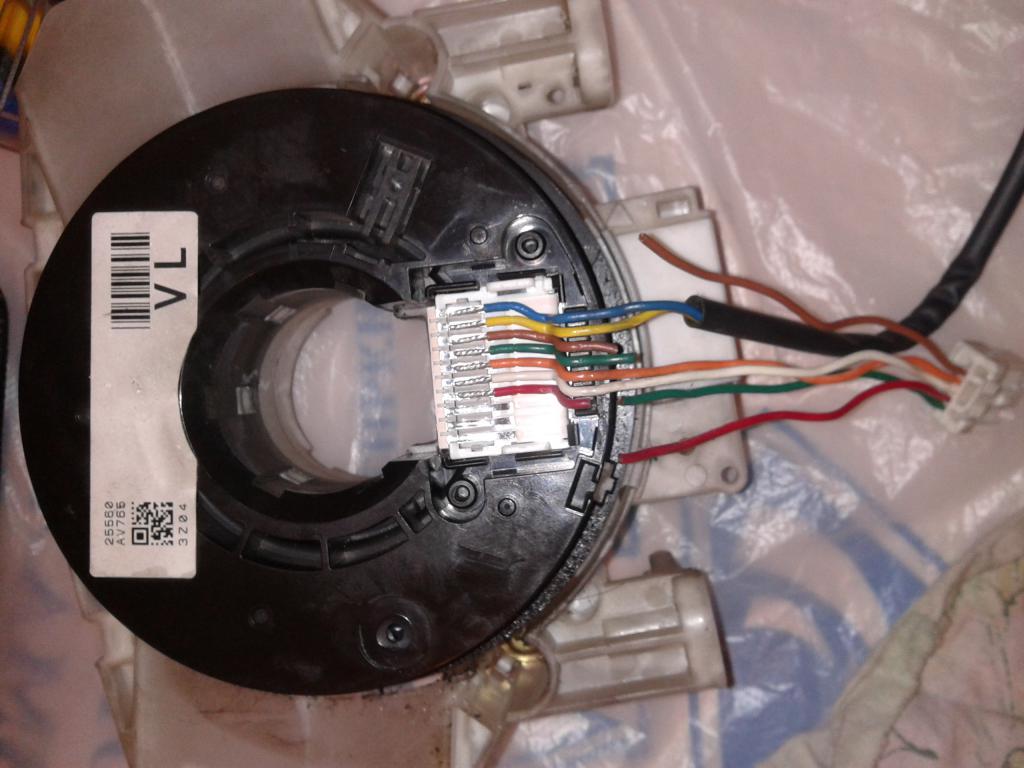

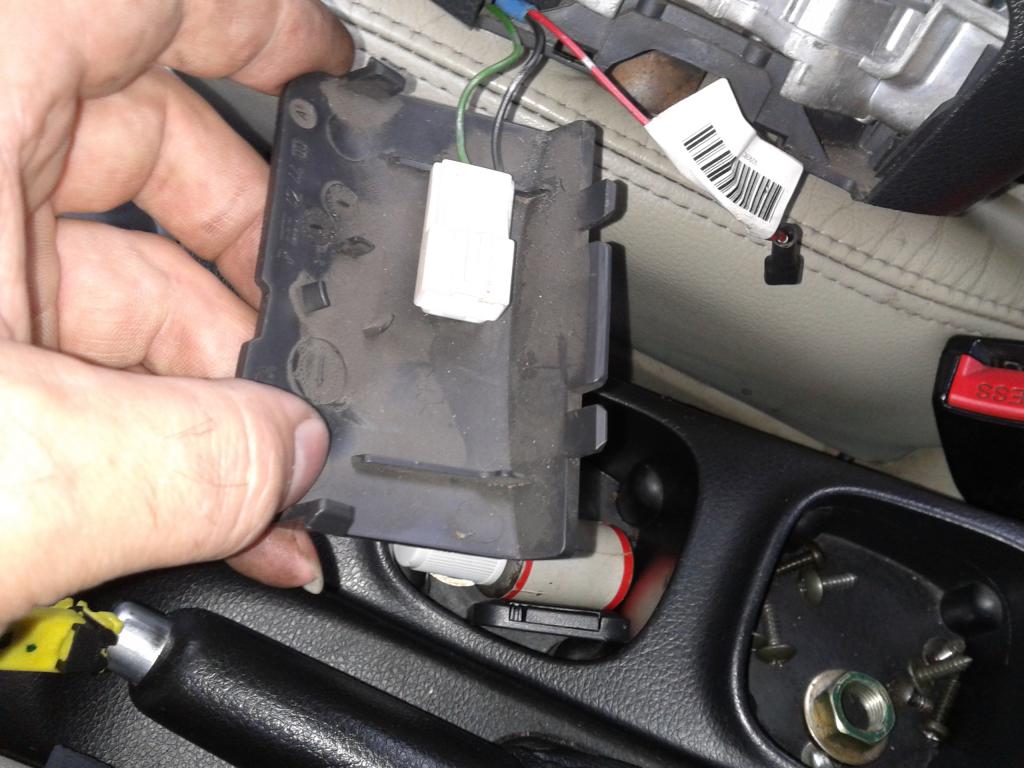

    Ну вот и я добрался до кнопок на руле. Сначала были глюки, переключались сами радиостанции, добавлялся и убавлялся звук, а после и вовсе пропал звуковой сигнал. Разобрав весь узел и что же я увиделВ мороз на непрогретой машине глючит управление магнитолой на руле-20150922_133524.jpg три провода оборваны. В мороз на непрогретой машине глючит управление магнитолой на руле-20150922_141346.jpg Почему так произошло? я думаю что из-за штырька что вставляется в руль, он у меня оказался отломан. В результате поворотов руля не было жесткости между пластиковой коробки со шлейфом и рулем, в результате чего провода и обломились. Всё конечно исправил, провода перепаял , штырек сворганил из подручных средств. Тестером прозвонил шлейф, всё оказалось в порядке. Собрал подключил, работает всё отлично и даже ещё лучше. Меня вот что напрягает, на снимках что выложил Itec чередование цвета проводов совсем по другому чем у меня, единственное что совпадает так это провода что идут на подушку, синий желтый. По пайкам вроде не похоже что кто то там лазил, пайка заводская. И далее из всех этих пяти проводов задействованы всего два, которые идут на кнопки управление магнитолой В мороз на непрогретой машине глючит управление магнитолой на руле-20150922_135121.jpg Выходит остальные провода и дорожки в шлейфе не задействованы? И как всего двумя проводами проделывается столько много операций кнопками на руле? Признаюсь честно, что авто-электрика это моё слабое звено.

  7. #177
    Moroz
    Читатель
    Цитата Сообщение от Валент1н Посмотреть сообщение
    И как всего двумя проводами проделывается столько много операций кнопками на руле?
    почитайте в интернете, что такое CAN шина. Если кратко - последовательная шина, по которой идет цифровой сигнал.

  8. #178
    Валент1н
    Участник
    Цитата Сообщение от Moroz Посмотреть сообщение
    почитайте в интернете, что такое CAN шина. Если кратко - последовательная шина, по которой идет цифровой сигнал.
    Роман, уже почитал. Конечно не всё понятно от и до, но в общих чертах теперь представляю что это такое. Но когда я всё разобрал была не большая паника, я думал что до меня здесь уже побывали, и нагородили колхоз по своему, отрезав всё лишнее. Да и ещё Роман, почему расположение цветов проводки разные, у меня и автора предыдущего поста? Или это не так важно?

  9. #179
    Moroz
    Читатель
    Цитата Сообщение от Валент1н Посмотреть сообщение
    Да и ещё Роман, почему расположение цветов проводки разные, у меня и автора предыдущего поста? Или это не так важно?
    как вариант - рестайл и дорестайл, могли изменить косу проводки... по сути не важно..

  10. #180
    Санек76
    Новичок
    доброго времени суток! я в вашем клубе новичок так же как и владелец Р12 2004 г рестайл QR- 20. помогите разобраться с проблемой.многое прочитал на форуме но проблему свою не нашел. дело в том что кода завожу машину работает только магнитола а печка нет. поездишь какое-то время (всегда по разному-может через минуту а может и через 20 минут включиться) и всегда запускается с 23 градусов и кондер потом когда печка работает при повороте руля начинается тихое попискивание как будто на кнопки нажимаешь, а сегодня чтобы что то переключить на панели надо было рулем крутить . заранее спасибо
