P12 печка не дует

Страница 56 из 64 ПерваяПервая ... 6465455565758 ... ПоследняяПоследняя
Показано с 551 по 560 из 638
  1. #551
    SVF
    Новичок

    Тема новичка

    Всем привет!
    Столкнулся с аналогичной проблемой, связанной с ремонтом печки.
    Изначально "накрылся" моторчик и "потянул" за собой регулятор оборотов отопителя.
    Поставили моторчик от "праворульной" премьеры (перевернули щетки, чтобы крутился в нужную сторону), поменяли сгоревший транзистор на IRFP064 и началась свистопляска.
    Транзистор IRFP064 меняли пару раз, но все бесполезно - перегорал примерно так же, как у многих, через несколько минут.
    Дождался из Китая "оригинал" NEC2500, но особо не помогло. Зато он работал до тех пор, пока не заглушишь машину. При повторном включении печка уже не включалась.
    Этот факт подтолкнул на размышления. Долго искал различную информацию и наткнулся на "забугорную" статью, которая помогла в дальнейшем, так как схемы регулятора нигде больше не нашел
    http://www.nicoclub.com/archives/fix-the-fan-control-amplifier-infiniti-nissan.html
    Так же почитал полезные статьи о работе эл. двигателей с ШИМ-управлением (рис.6) http://www.gaw.ru/html.cgi/txt/publ/transistor/app_mosfet_nxp.htm
    и о способе защиты полевых транзисторов (рис.12) http://www.electrosad.ru/Electronics/zaschita.htm.
    После чего решил "доработать" существующую схему и вот что получилось:
    P12 печка не дует-fan-control.jpg
    Вместо "родного" транзистора поставил IRFP2907, он расчитан до 150А (max), почти в два раза "мощнее", чем IRFP064. В качестве "обратного диода" использовал сдвоенный диод STTH6003 на 60 А. (Правда я думаю можно использовать и с "меньшим" током. Так как этот диод "работает" только в момент "остановки" моторчика. Он нужен для того, чтобы при выключении, энергия накопленная в двигателе, не "доходила" до транзистора (в статье все написано).
    Так же поставил дополнительную защиту для транзистора - TVS-диод (трансил) - 1.5KE62A. Не знаю, почему его нет изначально. Например, в регуляторе от "Santa Fe" такой диод присутствует
    P12 печка не дует-santafe6.jpg http://silich.ru/otopitel-nissan-primera.html
    Уже неделю все работает без проблем!
    Надеюсь, что кому то поможет мое сообщение.
    Жаль только что у меня нет фотки с регулятором. Когда ставили особо не думали, что все получится. TVS-диод я припаял с "внутренней" стороны платы, обтянув его термоусадкой.
    Последний раз редактировалось SVF; 22.02.2015 в 13:18.

  2. #552
    antonow26
    Участник
    Вот это "Очумелые ручки"!Молодец,после успешных испытаний пост можно перевести в Отчет!Как считаете?

  3. #553
    Danik23
    Участник

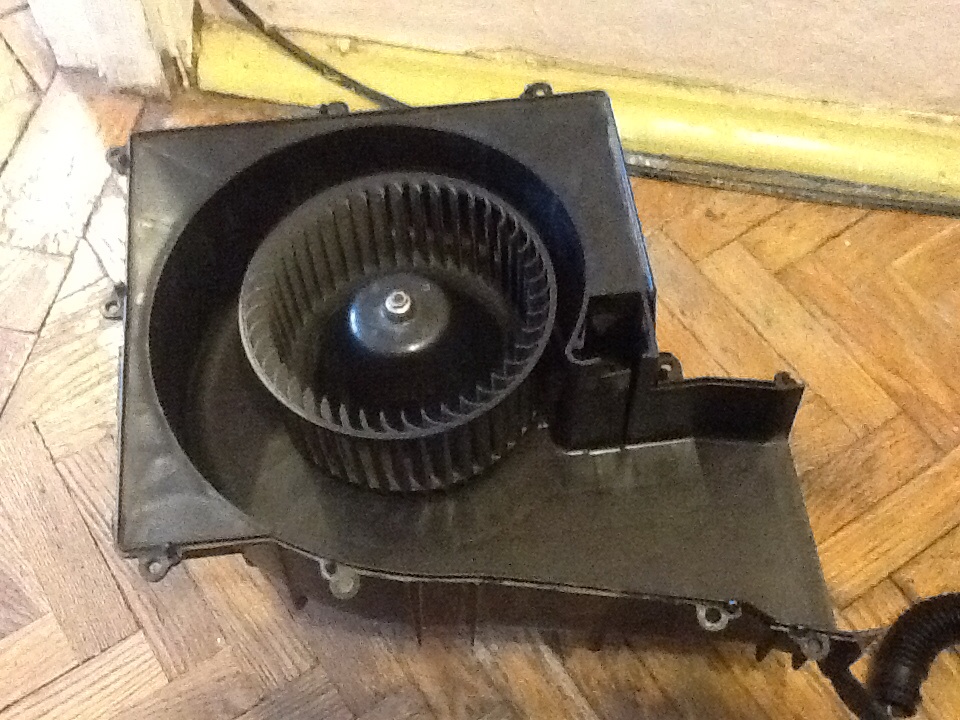

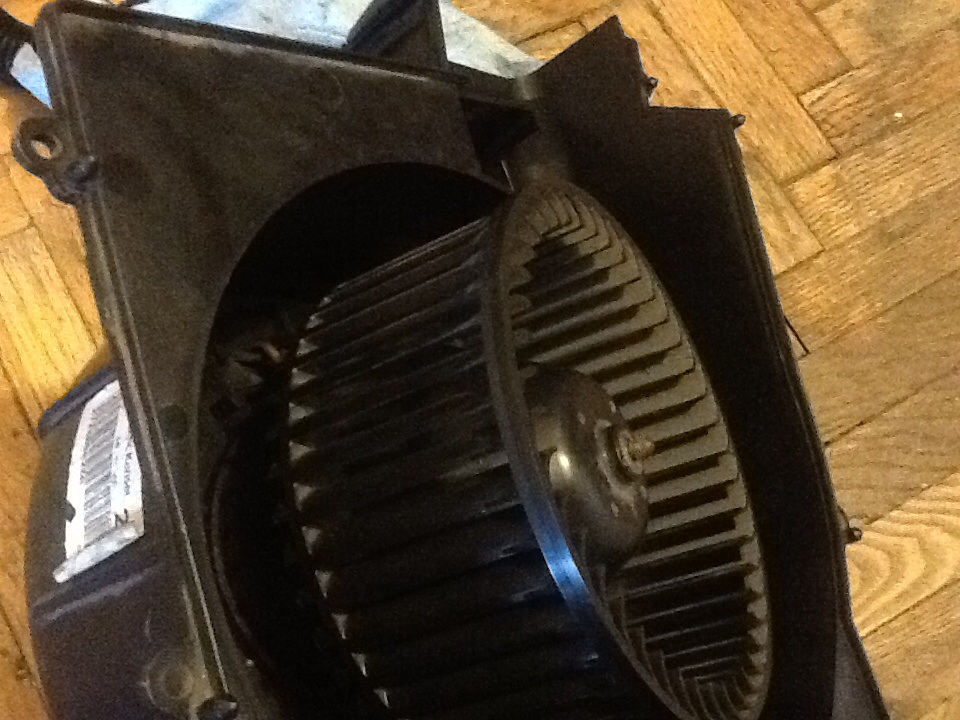

    Всем привет! Ребята, такая проблема: перестала дуть печка, на компьютере скорости печки переключаются сами, а печка молчит.. Пару раз при на езде на кочки снова работала, но ненадолго! В итоге я решил снять моторчик и проверить! P12 печка не дует-image.jpgP12 печка не дует-image.jpg. Как его теперь проверить? Предполагают, что два контакта плюс и минус.. Могу ли я напрямую подключить их к аккамулятору? И где плюс, где минус? Заранее спасибо ( ниссан примера р12, 2005 г, 1.8 АТ!)

  4. #554
    vitalliy
    Старожил
    Можешь проверить. Но похоже щетки придется менять.

    - - - Добавлено - - -

    Лучше проверь приходит ли питание на него для начала.

  5. #555
    Danik23
    Участник
    Вот хоть убейте не разбираюсь в этом( крышку снять не могу... Защитные резиновые защелки снял, а провод не могу, он мешает достать крышку... Что-то неудачно я машинку купил)) в первый же день в попу въехали и теперь началось: печка, стеклоомыватели,концевик..P12 печка не дует-image.jpgвот этот проводок мешает достать( извините, плохо видно(

    - - - Добавлено - - -

    А как проверить, поступает питание или нет? Сейчас даже кнопка вкл перестала работать, т.к. Я все отсоединил( при нажатии на нее ничего не происходит (

  6. #556
    vitalliy
    Старожил
    тогда к электрику ибо потом восстанавливать дороже выйдет.

  7. #557
    Danik23
    Участник
    Если обратно подключить печку, то и кнопка заработает)) просто в данный момент все разъемы же отключены) хочу проверить моторчик напрямую от аккума, если работает, то дело в транзисторе ( или резисторе) который под педалью, но я в этом сомневаюсь , тк скорости регулировались и автоматически набирались, но не крутил моторчик..если крутить не будет, то буду либо искать бу, либо ВАЗовский пробовать впихнуть)

  8. #558
    Andrion
    Старожил
    Danik23, двигатель в профиле заполни норм,QG18DE у тебя.

  9. #559
    Danik23
    Участник
    Спасибо, инфу поправил) ребят, а может кто в Мск знает толковых ребят, которые могут помочь с печкой? В свою очередь имею возможность помогать с компами, могу на комп любую деталь достать ( все детали топовые), за помощь с машиной, отдам детали так)) ну или заплачу деньгами(((7

  10. #560
    Andrion
    Старожил
