  1. #411
    yoiri
    Старожил
    Цитата Сообщение от Almerовод Посмотреть сообщение
    Под водительским сидением из под обивки днища торчит удав, который раздваивается на две головы Один разъем, что поменьше - идет на защелку ремня безопасности. А каково назначение второго разъема, который поболее? Он просто есть
    цвет какой у штеккера свободного разъема?если желтый,то для подушки в боку сиденья...

  2. #412
    palych75
    Участник
    - - - Добавлено - - -

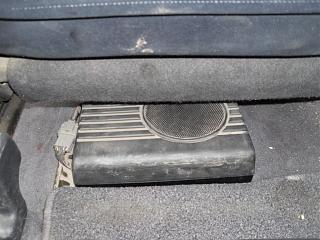

    Что за разъем?-sam_0316.jpg подскажите пожалуйста какая распиновка у этого штеккера? чтобы подключить к магнитоле. штатную заменил. мне подсказали что это саб..... стоит под пассажирским сиденьем (праворукая).
    Последний раз редактировалось palych75; 23.04.2014 в 18:55.

  3. #413
    palych75
    Участник
    Люди добрые! неужели ни у кого не стоит такая хреновина?

  4. #414
    #_SERGEY_#
    Старожил
    palych75, Тему прочитайте. Есть ссылка на разъёмы .

  5. #415
    palych75
    Участник
    да, есть на заднюю стенку магнитолы, прикол в том что нет старой магнитолы, и штеккера отрезаны которые к магнитоле подходят, теперь на новой магнитоле всё на скрутках. а все остальные обрезаны. у самого саба в разъеме семь проводов, на фото штеккер видно. вот про этот разъём я и хочу узнать. почему так много проводов? даже если и прозвонить от штеккера до места под магнитолу (не проблема), толку от этого.... ну буду я знать что допустим (образно) красный или ещё какой цвет из под сиденья подходит к магнитоле, а что на него подавать или что с него выходит? может я недопонимаю принцип подключения именно такой модели саба?Вложение 67667Вложение 67668Вложение 67669

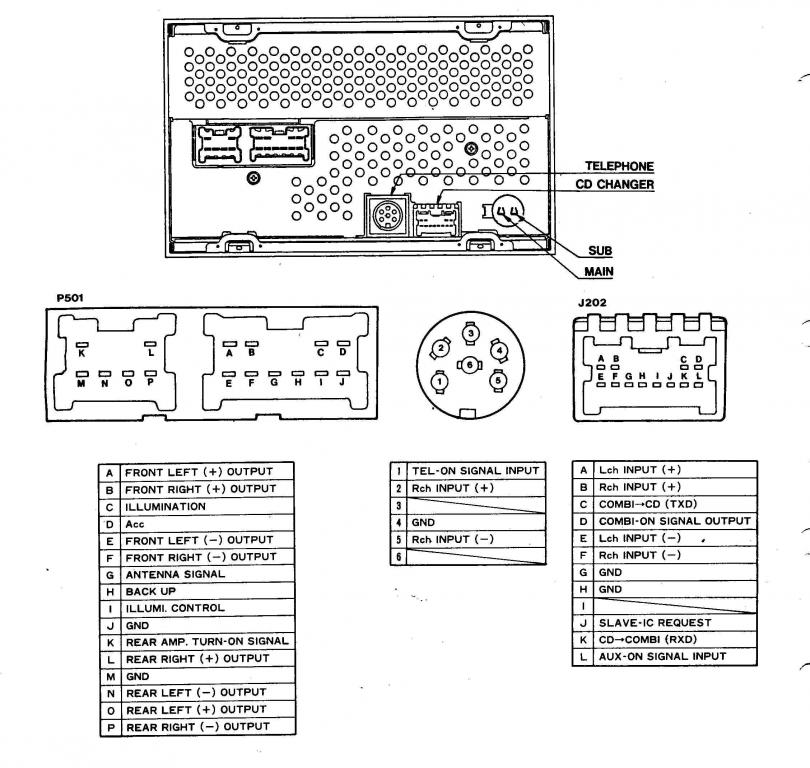

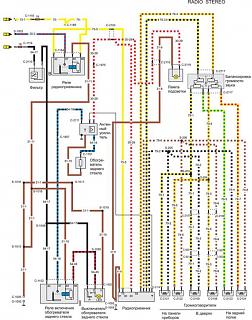

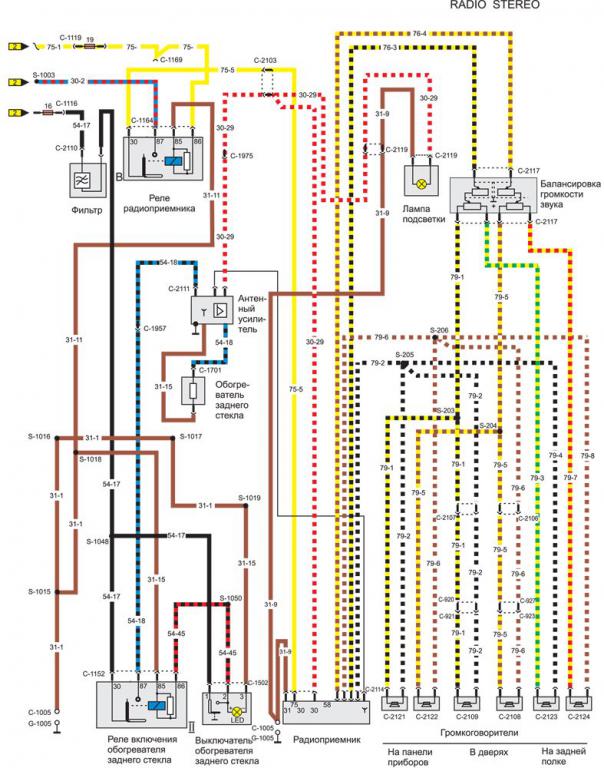

    Миниатюры Миниатюры Что за разъем?-sh16.jpg   Что за разъем?-wireharnessnis121001.jpg
    Последний раз редактировалось palych75; 23.04.2014 в 19:29.

  6. #416
    #_SERGEY_#
    Старожил
    palych75, Разберите саб и посмотрите какие провода куда идут.
    семь проводов.
    1. Питание +
    2. Питание -
    3. Ключ на включение.
    4. Левый +
    5. Левый -
    6. Правый +
    7. Правый -

    Всего делов.

  7. #417
    palych75
    Участник
    спасибо, буду пробовать

  8. #418
    #_SERGEY_#
    Старожил
    palych75, Разбирайте и фотки в студию.

    Народ. Купил центральную консоль дорестайлинговую. Черненького захотелось. А у неё "разъём" какойто. Что за фигня кто в курсе.
    https://www.dropbox.com/sc/ubnsaviv7o3lk43/fZaEIPs4W2
    Ну я просто хз куда по этому поводу отписать)))

  9. #419
    palych75
    Участник

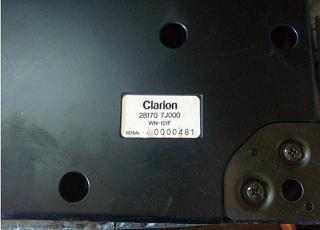

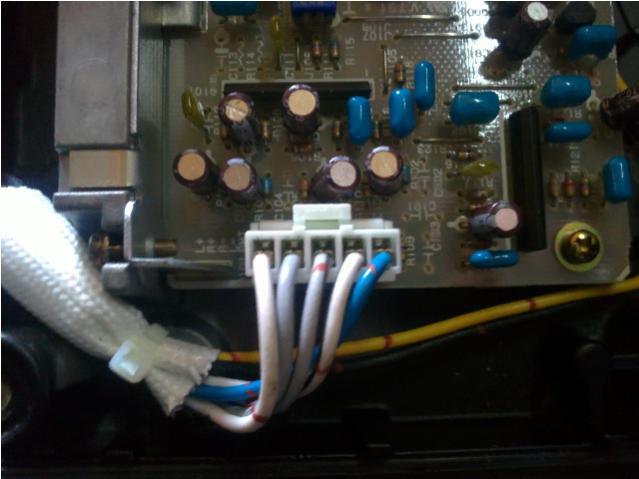

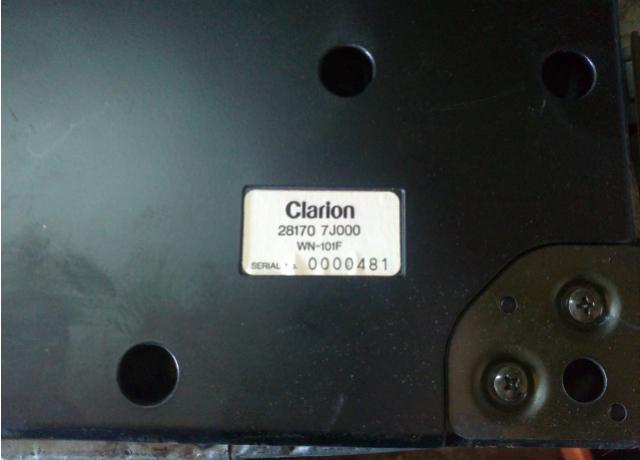

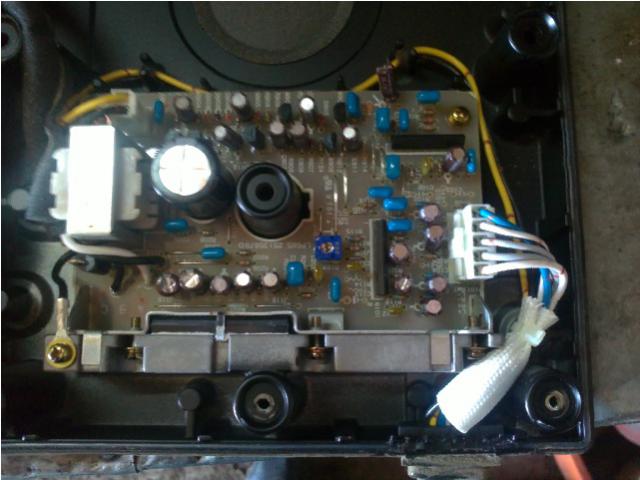

    Что за разъем?-sub1.jpgЧто за разъем?-sub2.jpgЧто за разъем?-sub3.jpg ну вот такое чудо, есть соображения? Чёрный и жёлтый эт питание, белые и серые это наверно правый-левый, а синий к чему цеплять?

  10. #420
    #_SERGEY_#
    Старожил
    palych75, Так там вроде написано. синий Rem. Магнитолла у вас какая стоит?
    Только вот сдаётся мне что левый и правый каналы надо подключать от колонок.
    В общем сначало попробуйте от линейного выхода. Вон и подстроечный резист имеется. Для частоты среза видимо.
    А по лучше фотки есть возможность сделать?
