    в том то всё и дело что считать код не представляется возможным, получается так-скинул ошибку-едешь-тряхануло на кочке-замигало-доехал до места-пытаешься считать код, а мигалка тупо гаснет...получается что само собой и восстанавливается, а где этот сбой идёт не допираю...вчера все разьёмы проверил под сидухами - бесполезно...буду пробовать считать код сразу как только заморгает...

  2. #522
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от Andrion Посмотреть сообщение
    в том то всё и дело что считать код не представляется возможным, получается так-скинул ошибку-едешь-тряхануло на кочке-замигало-
    садишь диагноста с ноутбуком и по кочкам катаешь его, диагностика с "покататся стоит примерно на 30% дороже, но он тебе сразу скажет, что там мигает

  3. #523
    Andrion
    Старожил
    Цитата Сообщение от ROW111 Посмотреть сообщение
    садишь диагноста с ноутбуком и по кочкам катаешь его
    бывает и через день моргать начинает вот как вариант ещё -себе эту подключалку прикупить...в общем пока думаю попробовать подловить эту ошибку как только выскочит,заснять на видяо,разместить в соответствующей теме и совместно разгадать этот ребус...

  4. #524
    morpheus
    Участник

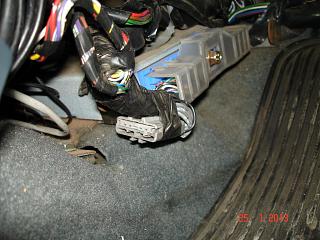

    Повторюсь что за разъем? http://www.primera-club.ru/attachmen...i-dsc04647.jpg

    - - - Добавлено - - -

    У кого нибудь есть расшифровка диагностического разъема OBD nissan primera p11-144? У меня нет только 2,7,15 контактов. Остальные есть. вот тут их нет http://32905.biz/images/55ce1bd1bb18d.jpg
    вот тут есть
    http://d.photos.kl.kcdn.kz/71/d3e32f...514/1-full.jpg
    Странно CAN то быть не может у меня, 12 TX и 13 RX? где тогда CLK ? не могу подружить vg1031upl http://www.multitronics.ru/products/univers/vg1031upl/

  5. #525
    sergik0202
    гроза болтов и гаек
    Цитата Сообщение от morpheus Посмотреть сообщение
    не могу подружить vg1031upl
    а ты прочитал внимательно?!

    morpheus, как-то так...

    большинство автомобилей Nissan после 2000 г.в. с колодкой OBD-2 и присутствием в ней контакта №7

    Цитата Сообщение от morpheus Посмотреть сообщение
    У меня нет только 2,7,15 контактов
    как он у тебя работать-то будет?

  6. #526
    morpheus
    Участник
    Вариант3. Схема подключения к 16-контактному диагностическому разъему OBD-2 (контакт №7 отсутствует).

    Пример: Nissan Patrol (дизель).

    Способ №1. Подключение с помощью переходника бортового компьютера

    схема подключения Consult-1

    Описание подключения:

    1. Контакт №13 диагностического разъема автомобиля соединяется с контактом №2 колодки переходника бортового компьютера.

    2. Контакт №12 диагностического разъема автомобиля соединяется с контактом №2 вилки диагностики бортового компьютера. Необходимо установить дополнительный резистор R1=5.1 кОм между получившейся цепью и "+12В". Внимание: без резистора R1 бортовой компьютер работать не будет!

    3. "масса" бортового компьютера подключается к диагностическому разъему автомобиля через переходник согласно схеме (к контакту №4).

    4. "+12В" подключается через переходник к цепи автомобиля, на которой постоянно присутствует напряжение (к контакту №16).

    5. При необходимости производятся подключения цепей "ДУТ" (датчик уровня топлива), "Зажигание" и "Габариты". На некоторых автомобилях возможно чтение данных об уровне топлива в баке через диагностический разъем в режиме "БАК ДУТ ЭБУ", в этом случае подключение цепи "ДУТ" не производится.



    Способ №2. Подключение с помощью вилки бортового компьютера путем перестановки контактов местами

    http://www.multitronics.ru/files/con...consult1_4.jpg

    схема подключения Consult-1

    Описание подключения:

    1. Контакт №7 вилки диагностики бортового компьютера переставляется на место контакта №13.

    2. Контакт №2 вилки диагностики бортового компьютера переставляется на место контакта №12. Необходимо установить дополнительный резистор R1=5.1 кОм между получившейся цепью и "+12В". Внимание: без резистора R1 бортовой компьютер работать не будет!

    3. Контакты №4 и №16 переставлять не нужно.

    4. При необходимости производятся подключения цепей "ДУТ" (датчик уровня топлива), "Зажигание" и "Габариты". На некоторых автомобилях возможно чтение данных об уровне топлива в баке через диагностический разъем в режиме "БАК ДУТ ЭБУ", в этом случае подключение цепи "ДУТ" не производится.

    Вот же написано........

  7. #527
    sergik0202
    гроза болтов и гаек
    Цитата Сообщение от morpheus Посмотреть сообщение
    Nissan Patrol (дизель).
    не, ну если на Патрол да еще и дизель...
    то делай согласно инструкции!

    morpheus, есть волшебная кнопачка "ПОИСК". Уверен - она тебе не откажет!
    Установка БК Мультитроникс на Р11 дорестайл
    как-то так...

  8. #528
    solegs
    Участник
    Всем доброго ))
    Честно просмотрел все страницы темы, но ответа для себя не нашёл. Сперва спрашивал в теме "подскажите по электрике", там Тёмносерый дал ссылку сюда. Надеюсь, админы не удалят ссобщение, как дубль, а поймут и простят =))

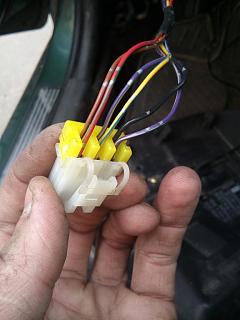

    В общем, заметил болтающийся разъём (со стороны водителя), для чего он и куда его подключать, так и не понял. Вот он:
    Что за разъем?-neponyatnyi_razem.jpg

    Не подскажете, как определить, что он и куда его?.. Пробовал искать по цветам проводов в альбомах схем, да что-то не нашёл похожего..
    Без него всё работает нормально... Вроде бы...

  9. #529
    тёмносерый
    Старожил
    solegs, Вовсе не дубль ...
    Просто данная тема более актуальна по Твоему вопросу.
    По сути очень похож на разъём коррекции\блока управления зеркалами.

  10. #530
    2013spektr
    Новичок

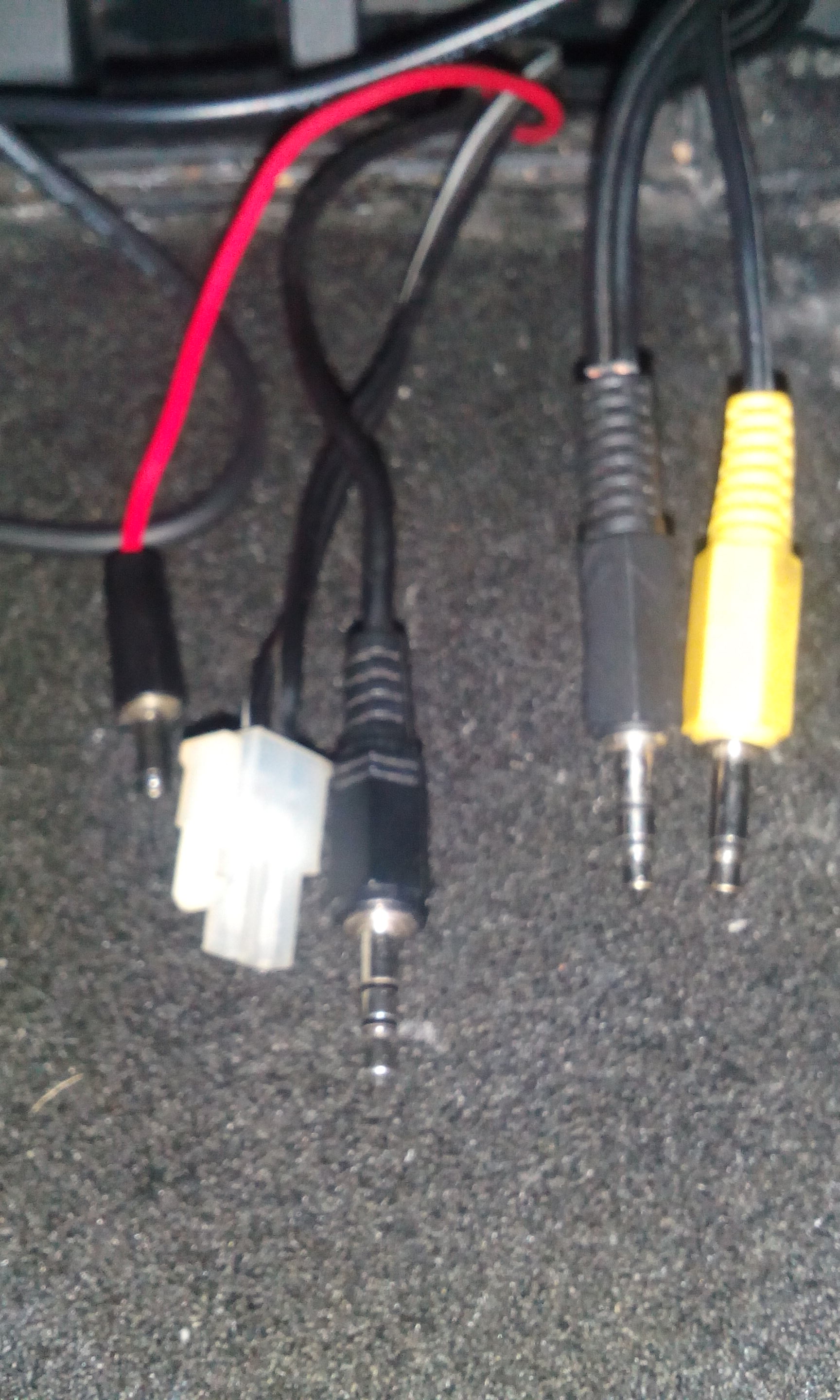

    Здравствуйте,ещё при покупке автомобиле в бардачке обнаружил несколько штекеров и розетку. Два мини джека, один моно,розетку и ещё штекер(на вид как на телефон зарядка). Старый хозяин авто говорил что то про подкл-е аудио,видео. У кого какие предположения что это может быть?Что за разъем?-img_20170305_120501.jpg
